РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MultiSync LCD195VXM+ NEC

В упаковочной коробке* нового монитора NEC MultiSync LCD должно быть следующее:

• Монитор MultiSync LCD с шарнирной опорой

• Видеокабель (15-контактный мини-разъем D-SUB)

• Видеокабель (DVI-D–DVI-D) (только для LCD195VXM+)

• Руководство пользователя

• Крышка отсека распределения кабелей
• Обязательно сохраните коробку и упаковочный материал длятранспортировки или перевозки монитора.РуководствопользователяКабельаудиосигналаКабельпитания15-контактныймини-разъемD-SUBDVI-D–DVI-D(только дляLCD195VXM+)ЖК-экран MultiSyncCD-ROM Чтобы выдвинуть подставку, выполните следующие действия:

1. Положите монитор экраном вниз на поверхность, которая не

поцарапает экран (Рисунок 1).

2. Придерживая одной рукой монитор, другой рукой вытяните

подставку до щелчка (Рисунок 2). ПРИМЕЧАНИЕ. Выдвигайте подставку осторожно. ПРИМЕЧАНИЕ. Чтобы упаковать монитор, повторите действия в обратном порядке. TЧтобы подключить ЖКД монитор MultiSync LCD к системе, выполните следующие инструкции:

1. Отключите питание компьютера.

2. Для компьютера PC или Macintosh с цифровым выходом DVI:

Подключите кабель видеосигнала DVI-D к разъему платы видеоадаптера в компьютере (Рисунок A.1). Затяните все винты. Для ПК с аналоговым выходом: Подсоедините 15-штырьковый мини-разъем D-SUB кабеля видеосигнала к разъему платы видеоадаптера в компьютере (Рисунок A.2). Затяните все винты. Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh (не входит в комплект) к компьютеру. Подключите кабель видеосигнала с 15-штырьковым мини-разъемом D-SUB к адаптеру кабеля для MultiSync Macintosh (Рисунок A.3). Затяните все винты. ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптер кабеля Macintosh не требуется.

3. Чтобы установить крышку отсека распределения кабелей,

выполните следующие действия: Вставьте защелки крышки отсека распределения кабелей в отверстия на стойке подставки и, сдвинув крышку вниз, установите ее на место (Рисунок А.4). ПРИМЕЧАНИЕ. Убедитесь, что защелки надежно фиксируют крышку.

4. Подключите все кабели к соответствующим разъемам на

задней панели монитора (Рисунок В.1) Подключите наушники (не входят в комплект) к соответствующему разъему на задней панели монитора (Рисунок С.1). Рисунок A.1 Рисунок A.2 Адаптер кабеля для Macintosh (не входит в комплект)Крышка отсекараспределениякабелей Рисунок 1 Рисунок 2 Рисунок A.3 ОснованиеПодставкаКрышка отсекараспределения кабелей Рисунок A.4 АудиовходD-Sub (Вход1)DVI-D (Вход2)Крышка отсекараспределения кабелейПодключите каудиовыходу компьютера Рисунок B.1 Краткое руководство по началу работы

06_Russian 10/1/07, 1:08 PM1Русский Русский-2 Органы управления Кнопки управления OSM (Экранного меню) на передней панели монитора выполняют следующие функции: 1. Основная функция при нажатии каждой кнопкиОтображение меню OSM. Быстрый выбор окнарегулировки Яркости.ButtonКогда не отображаетсяэкранный индикаторБыстрый выбор окнарегулировки Громкости.Когда отображаетсяэкранный индикатор(стадия выбора значка)Переход к стадииAdjustment (Регулировка).Перемещение курсоравлево.Перемещение курсоравправо.Когда отображаетсяэкранный индикатор(стадия Adjustment(Регулировка))Переход к стадии выборазначка.Уменьшение значениянастройки илиперемещение курсорадля настройки влево.Увеличение значениянастройки или перемещениекурсора для настройкивправо. SELECT

Выбор входного сигнала.Сброс настроек.Переключатель Mute off/on(Включение/отключениезвука) в окне регулировкигромкости Volume. 1<->2/RESET Рисунок C.1Кнопка питанияРисунок TS.1Рисунок R.1Неабразивная поверхностьРисунок R.2Рисунок R.3Вес ЖКД монитора в сборе: 3,8 кг - LCD175VXM+ (MAX)5,0 кг - LCD195VXM+ (MAX) Характеристики Установите винты на местоЗатянитевсе винты100 ммТо лщина кронштейна(рычага) 2,0 ~ 3,2 мм5. Подключите один конец кабеля питания к монитору, а другой —к розетке электропитания. Поместите видеокабель, звуковойкабель и кабель питания под крышку отсека распределениякабелей (Рисунок В.1).ПРИМЕЧАНИЕ. Распределите кабели под крышкой, чтобыпредотвратить повреждение кабелей или монитора. ПРИМЕЧАНИЕ. Рекомендации по правильному выбору кабеля питания см. в разделе “Внимание” настоящего руководства.6. Включите монитор с помощью кнопки питания (Рисунок C.1) икомпьютер.7. Функция бесконтактной настройки выполняет автоматическуюподстройку оптимальных параметров монитора при первоначальнойнастройке, включая большинство параметров синхронизации. Длядальнейших настроек используйте следующие параметры OSM:•Auto Adjust Contrast (Автонастройка контрастности)•Auto Adjust (Автонастройка)Полное описание этих параметров OSM см. в разделе “Органыуправления” этого руководства пользователя.ПРИМЕЧАНИЕ. В случае какой-либо неполадки обратитесь кразделу Устранение неисправностей этогоруководства пользователя. Установка экрана монитора в верхнее и нижнее положения Монитор можно поднимать и опускать. Чтобы поднять или опуститьэкран, возьмите монитор с двух сторон и поднимите или опустите егона нужную высоту (Рисунок RL.1).ПРИМЕЧАНИЕ. Соблюдайте осторожность при установке экранамонитора в верхнее и нижнее положения. Установите требуемый наклон экрана монитора, держа его рукамис обеих сторон (Рисунок TS.1). Отсоединение подставки монитора перед установкой Чтобы подготовить монитор к установке в другом положении:1. Отсоедините все кабели.2. Положите монитор экраном вниз на неабразивную поверхность(Рисунок R.1).3. Отверните 4 винта, крепящие монитор к подставке, и снимитеподставку, как показано на рисунке (Рисунок R.2).Теперь монитор готов к установке другим способом.4. Подключите кабель питания и сигнальные кабели к разъемамна задней панели монитора (Рисунок R.3).5. Повторите процесс в обратном порядке, чтобы сноваподсоединить подставку.ПРИМЕЧАНИЕ. Другие используемые методы установки должныудовлетворять требованиям VESA.ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятии подставкимонитора. Подсоединение подвижного кронштейна Этот ЖКД монитор предназначен для использования с подвижнымкронштейном. При установке используйте прилагаемые винты(4 шт.), как показано на рисунке. В целях соблюдения правилбезопасности монитор следует устанавливать на кронштейне,обеспечивающем необходимую устойчивость с учетом весамонитора. ЖКД монитор следует использовать только спредназначенным для него кронштейном (например, марки GS).100 ммРисунок RL.14-ВИНТА (M4)МАКСИМАЛЬНАЯглубина:LCD175VXM+ - 7,0 ммLCD195VXM+ - 8,5 ммПри использованиидругих винтовпроверьте глубинуотверстия. 06_Russian 10/1/07, 1:08 PM2Русский Русский-3 Подменю(Icon Select)(Выбор значка)Нажимайтекнопку“-” или “+”Подменю (Adjust) (Настройка)Нажмите клавишу “SELECT”Образец:Нажмите клавишу “SELECT”Нажмите клавишу “SELECT”Главное меню (Icon Select) (Выборзначка, аналоговый вход)Главное меню (Adjust)(Настройка)Нажмитеклавишу“SELECT”Нажмитеклавишу“SELECT”Нажмите клавишу “SELECT”Выполните настройку спомощью кнопок “-” или “+”

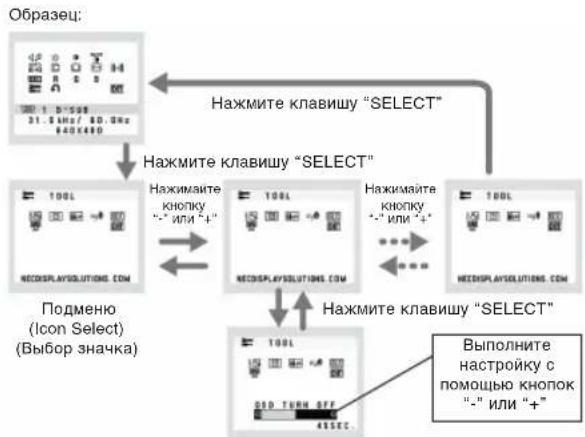

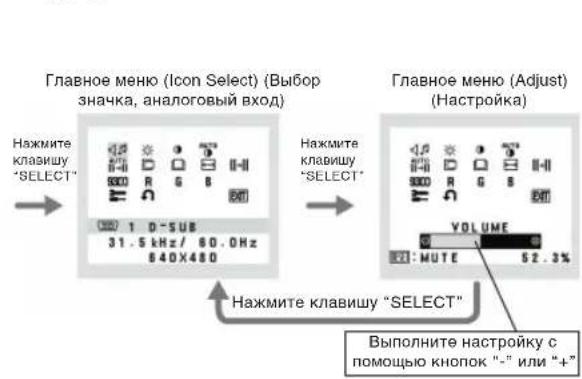

2. Структура меню OSM

Выполнитенастройку спомощью кнопок“-” или “+”Нажимайтекнопку“-” или “+” AUDIO (ЗВУК) Регулировка уровня громкости звука динамиков и наушников.Для отключения звука в динамиках нажмите кнопку“1<->2/RESET” (1<->2/СБРОС). BRIGHTNESS (ЯРКОСТЬ) Настройка общей яркости изображения и фона экрана. CONTRAST (КОНТРАСТНОСТЬ) Настройка яркости изображения по отношению к фону. AUTO CONTRAST (АВТОКОНТРАСТНОСТЬ (Только аналоговый вход)) Коррекция изображения, соответствующего нестандартнымвходным видеосигналам. AUTO ADJUST (АВТОНАСТРОЙКА (Только аналоговый вход)) Автоматическая настройка параметров положения,горизонтального размера и четкости. LEFT/RIGHT (ВЛЕВО/ВПРАВО (Только аналоговый вход)) Контроль горизонтального положения изображения наэкране ЖКД. DOWN/UP (ВНИЗ/ВВЕРХ (Только аналоговый вход)) Контроль вертикального положения изображения на экране ЖКД. H. SIZE (Г. РАЗМЕР (Только аналоговый вход)) Регулировка горизонтального размера путем увеличенияили уменьшения значения этого параметра. FINE (ЧЕТКОСТЬ) (Только аналоговый вход)) Улучшение фокусировки, четкости и устойчивости изображенияпутем увеличения или уменьшения значения этого параметра. COLOUR CONTROL SYSTEMS (СИСТЕМЫ РЕГУЛИРОВКИ ЦВЕТА) Четыре задаваемых варианта установки цвета (9300/7500/sRGB/USER/NATIVE) для выбора необходимой настройки цвета.Палитры цветов sRGB и NATIVE являются стандартными инеизменяемыми. COLOUR RED (КРАСНЫЙ) Увеличение или уменьшение красного цвета. Изменениебудет отображаться на экране. COLOUR GREEN (ЗЕЛЕНЫЙ) Увеличение или уменьшение зеленого цвета. Изменениебудет отображаться на экране. COLOUR BLUE (СИНИЙ) Увеличение или уменьшение синего цвета. Изменениебудет отображаться на экране. TOOL (ИНСТРУМЕНТЫ) При выборе TOOL (ИНСТРУМЕНТЫ) можно войти в подменю. FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ) Выбор параметра заводских настроек позволяет выполнитьсброс всех параметров OSM до значений, установленных назаводе. Для этого необходимо в течение нескольких секундудерживать нажатой кнопку RESET (СБРОС). Отдельныенастройки можно сбросить, выделив их и нажав кнопку RESET. EXIT (ВЫХОД) При выборе кнопки EXIT (ВЫХОД) можно закрыть менюOSM/ подменю. LANGUAGE (ЯЗЫК) Меню параметров OSM переведены на девять языков. OSM TURN OFF (ОТКЛЮЧЕНИЕ МЕНЮ OSM) Меню параметров OSM будет оставаться на экране, покаоно используется. В подменю OSM Turn Off (Отключениеэкранного индикатора) можно выбрать время ожиданиямонитора после последнего нажатия кнопки до закрытияменю параметров OSM. Предварительно заданныезначения: 10 - 120 секунд с шагом в 5 секунд. OSM LOCK OUT (БЛОКИРОВКА МЕНЮ OSM) С помощью этого параметра можно полностьюзаблокировать доступ ко всем функциям параметров OSM,кроме Brightness (Яркость) и Contrast (Контрастность).При попытке активизации параметров OSM в режимеблокировки появится сообщение, указывающее, что менюOSM заблокированы. Чтобы включить функциюблокировки меню OSM, нажмите кнопку “1<->2/ RESET”,затем “+” и удерживайте обе кнопки нажатыми. Чтобыотключить функцию блокировки меню OSM, нажмитекнопку “1<->2/ RESET”, затем “+” и удерживайте обе кнопкинажатыми. RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ) Если выбрано значение ON (ВКЛ), через 30 секунд наэкране появляется сообщение о том, что параметрразрешения отличается от оптимального разрешения. DDC/CI Включение или отключение двухстороннего управлениямонитором. MONITOR INFO (ИНФОРМАЦИЯ О МОНИТОРЕ) Информация о номере модели и серийном номере монитора. Предупреждение OSM Меню предупреждения OSM исчезают при нажатии кнопкиSELECT.NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдаетпредупреждение при отсутствии сигнала. Окно No Signal (Нетсигнала) появляется при включении питания, изменениивходного сигнала или неактивном видеоизображении.RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ):Эта функция выдает предупреждение о необходимостииспользования оптимизированного разрешения. ОкноResolution Notifier (Показатель разрешения) появляетсяпри включении питания, изменении входного сигнала,неправильном разрешении видеосигнала. Эту функциюможно отключить в меню TOOL (ИНСТРУМЕНТЫ).OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА): Этафункция выдает рекомендации по использованиюоптимизированного разрешения и частоты регенерации.Окно Out Of Range (Вне допустимого диапазона)появляется при включении питания, изменении входногосигнала, неправильной синхронизации видеосигнала. 06_Russian 10/1/07, 1:08 PM3xx_Back 10/1/07, 1:08 PM1Printed in China Part Number: ________ Printed on recycled paper xx_Back 10/1/07, 1:08 PM2
