BEDIENUNGSANLEITUNG MultiSync LCD195VXM+ NEC

STROMSCHLAGGGEFAHR·NICTÖFFNEN

VORSICHT:ENTFERENSE SIE KEINESFALLS ABDECKUNG ODER RUCKSEITE, DAMIT ES NCHT ZU STROMSCHLAGEN KOMMT. IM INNEREN BEFINDEN SICH KEINE VOM BENUTZER ZU WARTENDEN KOMPONENTEN. Lassen SIE WARTungsarbeitEN VON QUALIFIZIERTEM WARTUNGSTECHNIKERN DURCHFuHREN.

Dieoses Symbol weist den Benutzer auf nicht solierte spannungsführende Komponenten im Gerät hin, die Stromschäige verursachen können. Aus dieser Grund)duren Sie keinesfalls Kontakt mit einer Komponente im Gerätoinnerer horstlen.

! Dieses Symbol weist den Benutzer auf wichtige Informationen zu Betrieb und Pflege these Gerats hin. Die Informationen sollenn sorgfällig gelesen werden, um Probleme zu vermelden.

Erklärung des Herstellers

Wir bestätigen hiermit, dass die Monitore MultiSync LCD175VXM+ (L174F1)/LCD195VXM+ (L194F2) folgenden Richtlinien entsprechen:

EG-Directive 73/23/EG: EN 60950-1

und mit folgendem Siegel gekennzeichnet ist:

Inhalt der Verpackung

Netzkabel

CD-ROM

Audio-kabel

Mini-D-SUB-Stecker mit 15 Stiften an\ beiden Seite

DVI-D auf DVI-D (nur LCD195VXM+)

Abbildung 1 Abbildung 2

Macintosh-Kabeladapter (nicht mitgeliefert)

Abbildung A.3

Abbildung A.1 Abbildung A.2

Abbildung A.4

AUDIOEINGANG
Abbildung B.1

Der Karton* mit ihrem neuen NEC MultiSync LCD-Monitor sollen folgende Komponenten enthalten:

MultiSync LCD-Monitor mit verstelltarem FuB
- Audiokabel
-Netzkabel
- Signalkabel (Mini-D-SUB-Stecker mit 15 Stiften an beiden Seiten)
- Signalkabel (DVI-D auf DVI-D) (nur LCD195VXM+)
Bedienungsanleitung
CD-ROM
Kabelabdeckung
- Bewahren Sie den Originalkarton und das Verpackungsmaterial für späterene Transporte des Monitors auf.

Um den Monitorfuß herauszuziehen, verfahren Sie wie folgt:

1. Legen Sie den Monitor mit der Vorderseite nach unter auf eine weiche Oberfläche (Abbildung 1).
2. Halten Sie den Monitor mit einer Hand fest undziehen Sie den Fuß heraus, bis er mit einem Klick einrastet (Abblidung 2).

HINWEIS: Ziehen Sie den Monitorfuß vorsichtig heraus.

HINWEIS: Führn Sie diesen Vorgang in umgekehrter Reilehenfolge aus, wenn Sie den Monitor wieder verpacken möhten.

Gehen Sie folgendermaBen vor, um den MultiSync LCD-Monitor an Ihr System anzuschlieben:

1. Schalten Sie ihren Computer aus.

2. PC oder Mac mit digitalem DVI-Ausgang: Verbinden Sie das DVI-D-Signalkabel mit dem Anschluss der Grafikkarte in Ihr System (Abbildung A.1). Ziehen Sie die Schrauben fest.
   PC mit analogem Ausgang: Verbinden Sie den Mini-D-SUB-Stecker (15 Stüfte) des entsprechenden Signalkabels mit dem Anschluss der Grafikkarte in Ihr System (Abbildung A.2). Ziehen Sie die Schrauben fest.
   Mac: Schreiben Sie den MultiSync-Kabeladapter für Macintosh (nicht mitgeliefert) an den Computer an. Stecken Sie den Mini-D-SUB-Stecker (15 Stüfte) des Signalkabels in den Macintosh-Kabeladapter (Abbildung A.3). Ziehen Sie die Schrauben fest.

HINWEIS: Für einige Macintosh-Systeme ist kein Macintosh-Kabeladapter erforderlich.
3. Befestigen der Kabelabdeckung: Setzen Sie den Schnapperverschluss der Kabelabdeckung in die Lächer auf der Rückseite des Monitorfußes ein und schiben die Kabelabdeckung nach unten in Position (Abbildung A.4).
HINWEIS: Überprüfen Sieitte, dass der Schnappverschluss nicht eingerastet ist.

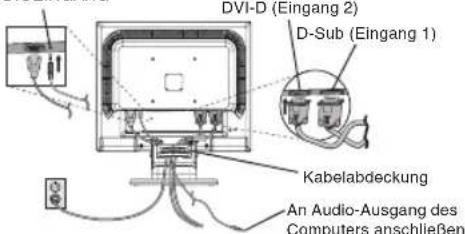

4. Stecken Sie alle Kabel in die entsprechenden Buchsen auf der Rückseite des Monitors (Abbildung B.1). Stecken Sie den Kopfhöhrer (nicht mitgeliefert) in die entsprechende Buchse auf der Rückseite des Monitors (Abbildung C.1).

Deutsch-1

Abbildung C.1

Abbildung RL.1

Weiche Oberfläche
Abbildung R.1

Abbildung R.2

Abbildung R.3

Abbildung TS.1

Technische Daten

4 SCHRAUBEN (M4)

Maximale Tiefe:

LCD175VXM+ - 7,0 mm

LCD195VXM+ - 8,5 mm

Wenn Sie andere

Schrauben verwenden.

prufen Sie die Tiele der Bohrung.

Gewicht des LCD-Monitors komplet: 3,8 kg - LCD175VXM+ (max.)
5.0 kg - LCD195VXM+ (max.)

1. Stecken Sie ein Ende des Netzkabels in den Monitor und das andere Ende in die Steckdose. Führn Sie das Videosignalkabel, Audiokabel und Netzkabel durch den Kabelhalter (Abbildung B.1).

HINWEIS: Bringen Sie die Kabel so unter der Kabelabdeckung an, dass weder Kabel noch Monitor beschädigt werden können.

HINWEIS: Beachten Sie zur Auswahl des richtigen Netzkabels den entsprechenden Sicherheitschinweis in dieser Bedienungsanleitung.

1. Schalten Sie den Computer und den Monitor mit dem Netzschalter an der Vorderseite (Abbildung C.1) ein.

2. Die berührungslose Einstellungsautomatik nimmt beim ersten Setup für die meindest Timings die optimalen Einstellungen für den Monitor vor. Weitere Anpassungen werden mit den folgenden OSM Steuerungen vorgenommen:

3. Automatische Kontrasteinstellung

4. Automatische Einstellung

Im Abschnitt Bedienelemente dieser Bedienungsanleitung finden Sie eine ausführliche Beschreibung der OSM-Steuerungen.

HINWEIS: Treten Probleme auf, beachten Sie das Kapitel

Fehlerbehebung in dieser Bedienungsanleitung.

Heben und Senken des Bildschirms

Der Monitor kann gehoben oder gesenkt werden. Fassen Sie den Monitor zu diesen Zweck auf beiden Seiten an und haben oder senken Sie ein auf die gewünschte Höhe (Abbildung RL,1).

HINWEIS: Hebun und senken Sie den Monitor vorsichtig.

Neigen

Fassen Sie den Monitor an beiden Seiten und neigen Sieihn nach Bedarf (Abbildung TS.1).

Entfernen des Monitorfußes für die Montage

So bereiten Sie den Monitor für eine alternative Montage vor:

1. Ziehen Sie alle Kabel ab.

2. Legen Sie den Monitor mit der Vorderseite nach unter auf eine weiche Oberfläche (Abbildung R.1).

3. Entfernen Sie die 4 Schrauben, mit denen der Fuß am Monitor befestigt ist, und haben Sie den Fuß ab (Abbildung R.2).

Der Monitor kann jetzt auf andere Art montiert werden.

1. Schlieben Sie Netz- und Signalkabel an der Rückseite des Monitors an (Abbildung R.3).

2. Führn Sie die Schritte in umgekehrter Reihenfolge aus, um den Fuß wieder anzubRING.

HINWEIS: Verwenden Sie ausschließlich VESA-kompatible Montagemethoden.

HINWEIS: Entfernen Sie den Monitorfuß vorsichtig.

Befestigen eines Tragarms

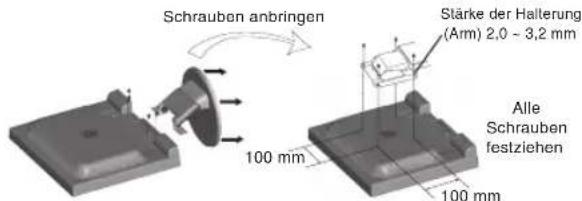

Dieser LCD-Monitor kann mit einem Tragarm verwendet werden. Verwenden Sie die beigefürgten Schrauben (4 Stück) für die Montage, wie es in der Abbildung dargestellt ist. Die Sicherheitsvorschriften verlangen, dass der Monitor an einem Tragarm montiert wird, der für das Gewicht des Monitors ausreichend stabil ist.

Der LCD-Monitorarf nur auf einem zugelassenen Arm montiert werden, der beispelsweise mit einem GS-Zeichen versehen ist.

Bedienelemente

Die OSM Bedienelemente (On-Screen-Manager) auf der Vorderseite des Monitors haben folgende Funktionen:

1. Basisfunktion beim Betätigen der jeweiligen Taste

Deutsch-2

Taste	SELECT	-	+	1<-2/RESET
Ohne OSD-Anzeige	Zeigt den OSM an. Öffnet das Fenster für die Helligkeitseinstellung.		Öffnet das Fenster für die Lautstärkeeinstellung.	Auswahl des Eingangssignals.
Mit OSD-Anzeige (Symbolauswahlmodus)	Wechselt zur Einstellungenphase.	Cursor nach links. Cursor nach rechts.
Mit OSD-Anzeige (Einstellungenmodus)	Wechselt zum Symbolauswahlmodus.	Verringer den Wert oder bewegt Cursor nach links.	Erhöht den Wert oder bewegt Cursor nach rechts.	Zurücksetzen der Einstellung. Schaltet im Fenster für die Lautstärkeeinstellung die Stummschaltung ein/aus.

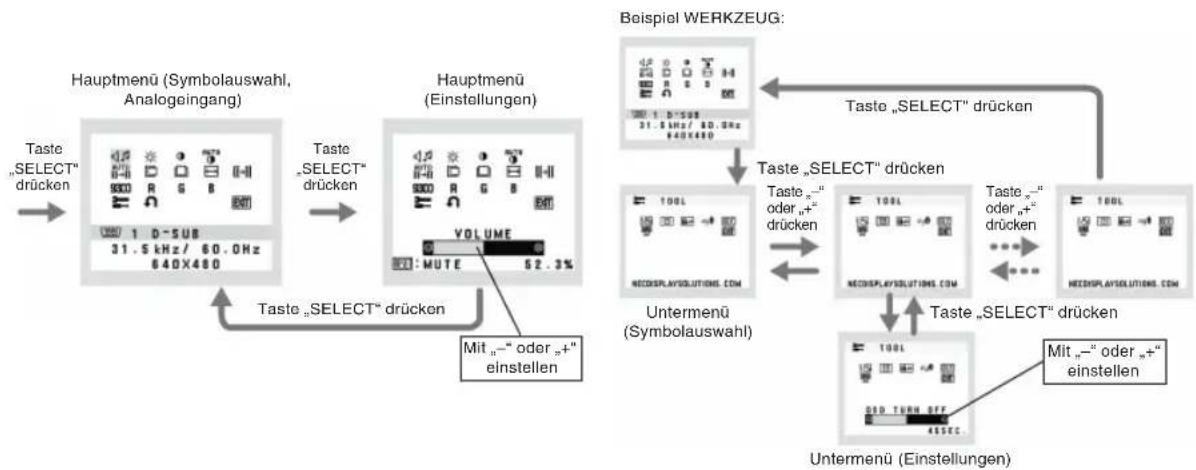

2. OSM Struktur

AUDIO

Lautstärke für Laatsprecher und Kopfhörer einstellen.

Um die Lautspricher auszuschalten, drücken Sie die Taste 1 2 /RESET.

HELLIGKEIT

Passt die Bild- und Hintergrundhelligkeit des Bildschirms an.

KONTRAST

Andert die Bildhelligkeit im Verhältnis zum Hintergrund.

AUTO AUTOM. KONTRAST (nur Analogeingang)

Pass das angezeigte Bild bei Verwendung nicht dem

Standard entsprechender Eingangssignale an.

AUTO 1AUTOM. EINSTELLUNG (nur Analageingang)

Stell Bildposition, Bildbreite und Optimierung automatisch ein.

LINKS/RECHTS (nur Analogeingang)

Steuert die horizontale Bildposition im Anzeigebereich des LCD.

AUF/AB

Steuert die vertikale Bildposition im Anzeigebereich des LCD.

BILDBREITE (nur Analogeingang)

Durch Erhönen oder Verringern these Werts wird das Bild breiter bzw. schmaler.

OPTIMIERUNG (nur Analogeingang)

Optimiert Scharfe, Deutlichkeit und Bildstätigkeit durch

Erhohen oder Verringern these Werts.

9300 FARBSTEUERUNGSSYSTEM

Vier Voreinstellungen (9300/7500/sRGB/BENUTZER/

ORIGINALFARBEN) wahren die gewünschte Farbeinstellung

aus. Die Farbeinstellungen sRGB und ORIGINALFARBEN sind

Standardstellungen und konnen nicht angepasst werden.

FARBEROT

Erhöht oder verringgert den Rotanteil. Die Änderung wird auf dem Bildschirm sightbar.

G FARBE GRUN

Erhöht oder verringer den Grünanteil. Die Anderung wird auf dem Bildschirm sightbar.

B FARBE BLAU

Erhöht oder verringgert den Blauanteil. Die Änderung wird auf

dem Bildschirm sightbar.

WERKZEUG

Durch Auswahl von WERKZEUG gelangen Sie in das Untermenü.

WERKSEINSTELLUNG

Mit der OSM-Steuerung „Werkseinstellung" werden alle OSM

Einstellungen auf die Werkseinstellungen zurückgesetzt. Sie

müssen die Taste RESET mehrere Sekunden halten, um die

Rücksetzung durchzuführen. Einzelne Einstellungen können

durch Markieren der betreffenden Steuerung und anschlieBendes

Drucken der Taste RESET zurückgesetzt werden.

EAT

EXIT

Mit EXIT verlassen Sie das OSM Menu/Untermenu.

图

SPRACHE

Die OSM-Menus sind in neun Sprachen verfügbar.

图

OSM ANZEIGEDAuer

Das OSM Steuerungsmenu wird ausgebendet, wenn es nicht

mehr verwendet wird. Im Untermenü „OSM Anzeigedauer

konnen Sie festlegen, nach welchem Zeitraum das OSM

Steuerungsmenu ausgebendet wird, wenn der Benu

keine Taste druckt. Die Voreinstellungen reichen von

10-120 Sekunden in 5-Sekunden-Abständen.

80

OSM ABSCHALTUNG

Mit „OSM Abschaltung“ werden alle OSM-Funktionen bis auf

"Helligkeit" und Kontrast gespeit. Wenn Sie im Modus

"OSM Abschaltung" auf die OSM Steuerungen zugreifen, wird

ein Bildschirm angezeigt, der auf die Sperre der OSM

Steuergungen hinweist. Um die Funktion "OSM Abschaltung

zu aktivieren, halten Sie die Iasten 1<-->2/RESETI und " + "

geichzeitig gestruckt. Um die Funktion OSM Abschaltung in der aufbaulichen Rechenen Ciezyte, die Texte 1-20

wieder zu deaktivieren, drucken Sie ernheit die Taste 1<=>20. RESET und gleichzeitig die Taste + ^a .

xy

AUFLOSUNGSANZEIGE

Wenn Sie AN auswahlen, wird nach 30 Sekunden eine

Meldung auf dem Bildschirm angezeigt, wenn der Monitor

nicht auf die optimale Auflösung eingestellt ist.

#

DDC/CI

Schaltet die 2-Wege-Kommunikation und die Steuerung des

Monitors EIN oder A

图

MONITORINFORMATION

Die Modell- und die Seriennummer des Monitors.

OSM Warnung

Die Menüs der OSM Warnungen konnen mit der Taste "SELECT" ausgebendtet werden.

KEIN SIGNAL: These Funktion gibt eine Warnung aus, wenn

kein Signal verfügbar ist. Das Fenster Kein Signal wird nach

dem Einsatzen oder einem Wechsel des Eingangssignals

sowie dann angezeigt, wenn kein Videosignal verfügbar ist.

AUFLösUNGSANZEIGE: Diese Funktion warnt Sie, wenn

nicht die optimale Auflösung verwendet wird. Nach dem

Einschalten, nach einer Änderung des Videosignals oder

wenn das Videosignal nicht die richtige Auflösung besitzt.

wird das Fenster Auflösungsanzeige angezeigt. Diese

Funktion kann im Hilfsfunktionenmenü deaktiviert werden.

FREQUENZ ZU HOCH: Diese Funktion empfält die

optimale Auflosung und Bildwiederholrate. Nach dem

Einschalten, nach einer Änderung des Eingangssignals oder

wenn das Videosignal nicht die richtige Auflösung besitzt.

wird das Fenster Frequenz zu hoch angezeigt.
