MANUALE UTENTE AccuSync LCD193WM NEC

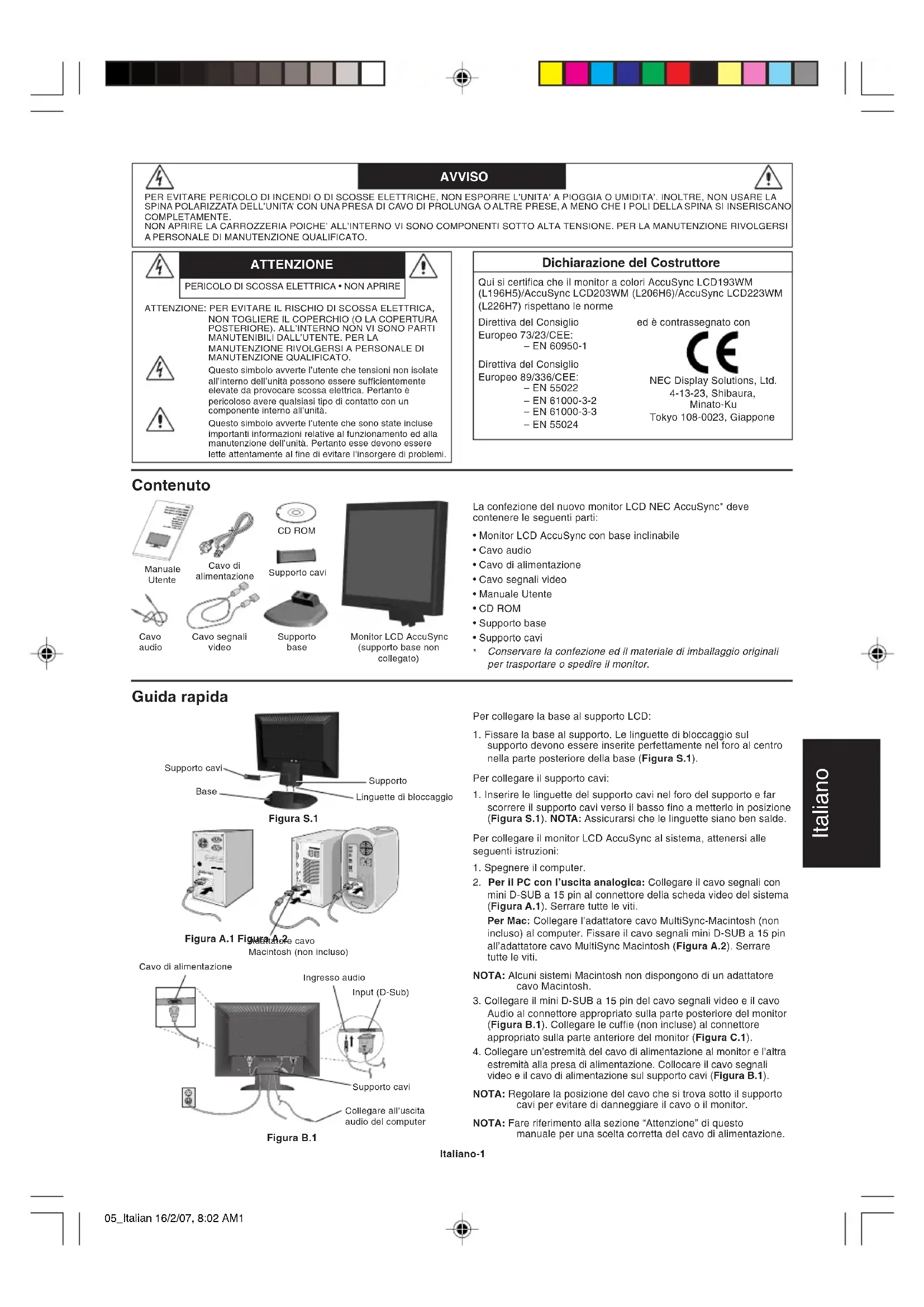

Conservare la confezione ed il materiale di imballaggio originali per trasportare o spedire il monitor. ManualeUtente Cavo audioCavo dialimentazioneCavo segnalivideoSupporto base Monitor LCD AccuSync(supporto base noncollegato)CD ROM Guida rapida Per collegare la base al supporto LCD:1. Fissare la base al supporto. Le linguette di bloccaggio sulsupporto devono essere inserite perfettamente nel foro al centronella parte posteriore della base (Figura S.1).Per collegare il supporto cavi:1. Inserire le linguette del supporto cavi nel foro del supporto e farscorrere il supporto cavi verso il basso fino a metterlo in posizione (Figura S.1). NOTA: Assicurarsi che le linguette siano ben salde. Per collegare il monitor LCD AccuSync al sistema, attenersi alleseguenti istruzioni:1. Spegnere il computer.

2. Per il PC con l’uscita analogica: Collegare il cavo segnali con

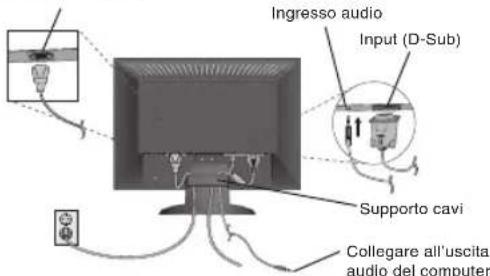

mini D-SUB a 15 pin al connettore della scheda video del sistema(Figura A.1). Serrare tutte le viti.Per Mac: Collegare l’adattatore cavo MultiSync-Macintosh (nonincluso) al computer. Fissare il cavo segnali mini D-SUB a 15 pinall’adattatore cavo MultiSync Macintosh (Figura A.2). Serraretutte le viti.NOTA: Alcuni sistemi Macintosh non dispongono di un adattatorecavo Macintosh.3. Collegare il mini D-SUB a 15 pin del cavo segnali video e il cavoAudio al connettore appropriato sulla parte posteriore del monitor(Figura B.1). Collegare le cuffie (non incluse) al connettoreappropriato sulla parte anteriore del monitor (Figura C.1).4. Collegare un’estremità del cavo di alimentazione al monitor e l’altraestremità alla presa di alimentazione. Collocare il cavo segnalivideo e il cavo di alimentazione sul supporto cavi (Figura B.1).NOTA: Regolare la posizione del cavo che si trova sotto il supportocavi per evitare di danneggiare il cavo o il monitor.NOTA: Fare riferimento alla sezione “Attenzione” di questomanuale per una scelta corretta del cavo di alimentazione.Supporto cavi ATTENZIONE Figura A.1 Figura A.2Adattatore cavoMacintosh (non incluso)Figura S.1 Base Linguette di bloccaggioSupportoSupporto caviFigura B.1Supporto caviIngresso audioInput (D-Sub)Collegare all’uscitaaudio del computerCavo di alimentazione 05_Italian 16/2/07, 8:02 AM1Italiano Italiano-2 Linguette di bloccaggio Controlli I tasti di controllo OSD (On-Screen Display) sulla parte anteriore del monitor hanno le seguenti funzioni:

1. Funzioni principali tasti

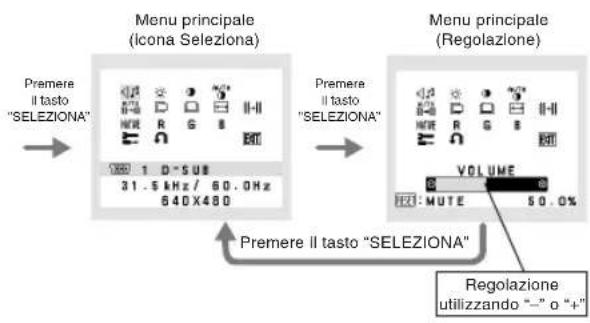

Visualizzazione OSD. Collegamento alla finestra di regolazione luminosità. Visualizzazione OSD nulla Collegamento alla finestra di regolazione del volume. Visualizzazione OSD (fase di selezione icone) Si passa allo fase di regolazione. Il cursore va a sinistra. Il cursore va a destra. Visualizzazione OSD (fase di regolazione) Si passa allo fase di selezione icone. Diminuzione valore regolazione oppure il cursore va a sinistra per effettuare la regolazione. Aumento valore di regolazione oppure il cursore per la regolazione va a destra. SELECT

Si mette in funzione la “regolazione automatica”. Operazione di Reset. Commutatore mute off/on nella finestra di regolazione volume. AUTO/RESET

5. Accendere il monitor con il pulsante di alimentazione, posto sulla

parte anteriore, e il computer (Figura C.1).

6. La regolazione automatica No-touch regola automaticamente il

monitor sulle impostazioni ottimali al momento della configurazione iniziale per la maggior parte delle temporizzazioni. Per ulteriori regolazioni, usare i seguenti controlli OSD:

• Regolazione automatica del contrasto

• Auto Aggiust Fare riferimento alla sezione Controlli di questo Manuale Utente per una descrizione completa di questi controlli OSD. NOTA: In caso di problemi fare riferimento alla sezione Ricerca guasti di questo Manuale utente. Inclinazione Afferrare con le mani i due lati dello schermo del monitor e inclinarlo a piacere (Figura TS.1). Rimozione del supporto monitor per il montaggio Per predisporre il monitor a un diverso montaggio:

1. Scollegare tutti i cavi.

2. Rimuovere la copertura della cerniera (Figura R.1).

3. Sistemare il monitor verso il basso su una superficie non abrasiva

LCD223WM) che fissano il monitor al supporto e sollevare il supporto come illustrato (Figura R.2). Il monitor ora è pronto per essere montato in modo diverso.

5. Collegare il cavo di alimentazione AC ed il cavo segnali al retro

del monitor (Figura R.3).

6. Per rimontare sul supporto, ripetere queste operazioni nell’ordine

inverso. NOTA: Utilizzare esclusivamente un metodo di montaggio alternativo compatibile VESA. NOTA: Rimuovere con cautela il supporto del monitor. Rimozione della base NOTA: Rimuovere sempre la base quando si sposta l’LCD.

1. Sistemare il monitor verso il basso su

una superficie non abrasiva (Figura R.1).

2. Con le dita premere le linguette di bloccaggio per sbloccare la

3. Tirare per sbloccare la base.

Collegamento di un braccio flessibile Il monitor LCD è progettato per essere utilizzato con il braccio flessibile. Quando si effettua il montaggio utilizzare le viti allegate (4pcs), come indicato nella Figura. Per soddisfare i requisiti di sicurezza, il monitor deve essere montato ad un braccio in grado di garantire la stabilità necessaria in base al peso del monitor. Il monitor LCD deve essere utilizzato esclusivamente con un braccio di tipo approvato (per es. marca GS). Pulsante CUFFIE Figura C.1 Pulsante dialimentazione Figura TS.1 Figura R.1 Superficie non abrasiva Figura R.2 Figura R.3 4 VITI (M4)(profondità MAX: 10 mm)Se si utilizza un’altra vite,verificare la profondità delforo.Peso del gruppo LCD: 4,3 kg - LCD193WM (MAX)4,9 kg - LCD203WM (MAX)5,3 kg - LCD223WM (MAX) Specifiche tecniche Serrare tutte le viti100 mmSpessore della staffa(braccio) 2,0 ~ 3,2 mm3 viti (LCD193WM) -4 viti (LCD203WM/LCD223WM)4 x 12 mm con rondella dibloccaggio e rondella piatta 12 mm100 mm 05_Italian 16/2/07, 8:02 AM2Italiano Italiano-3 AUDIO Controlla il volume degli altoparlanti o delle cuffie. Per disattivare l’uscita degli altoparlanti, premere il pulsante “AUTO/RESET”. LUMINOSITÀ Regola la luminosità dell’immagine e dello schermo. CONTRASTO Regola la luminosità dell’immagine in relazione allo sfondo. AUTO-CONTRASTO Regola l’immagine visualizzata per input video non standard. REGOLAZIONE AUTOM. Regola automaticamente la posizione immagine, la dimensione orizzontale e la regolazione di precisione. SIN./DEST. Controlla la posizione orizzontale dell’immagine all’interno dell’area di visualizzazione dell’LCD. GIÙ/SU Controlla la posizione verticale dell’immagine all’interno dell’area di visualizzazione dell’LCD. DIMENSIONE ORIZZ. Regola la dimensione orizzontale aumentando o diminuendo questa impostazione. FINE Migliora messa a fuoco, nitidezza e stabilità dell’immagine, aumentando o diminuendo questa impostazione.

SISTEMI DI CONTROLLO COLORE

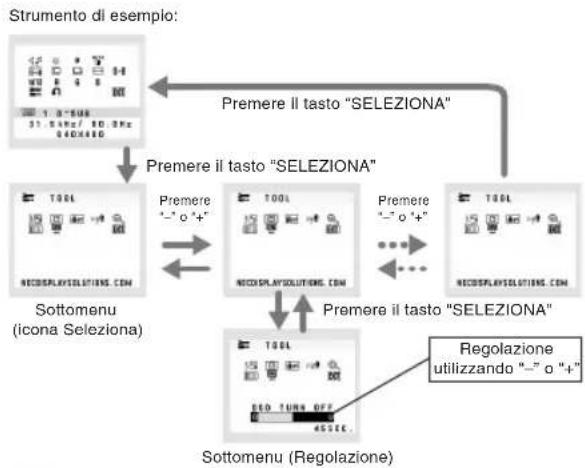

L’impostazione di colore desiderata può essere selezionata tra cinque impostazioni predefinite di colore (9300/7500/ sRGB/UTENTE/NATIVO). COLORE ROSSO Aumenta o diminuisce il rosso. La modifica comparirà sullo schermata. COLORE VERDE Aumenta o diminuisce il verde. La modifica comparirà sullo schermata. COLORE BLU Aumenta o diminuisce il blu. La modifica comparirà sullo schermata. STRUMENTO Selezionando STRUMENTO è possibile ottenere il sottomenu.

Selezionando Config. di fabbrica è possibile resettare tutte le impostazioni dei controlli OSD riportandole alle configurazioni di fabbrica. Il pulsante RESET deve essere tenuto premuto per diversi secondi per avere effetto. È possibile resettare impostazioni individuali selezionando il relativo comando e premendo il pulsante RESET. EXIT Selezionando EXIT è possibile uscire dal menu/sottomenu OSD. LINGUA I menu di controllo OSD sono disponibili in nove lingue. DISABILITAZIONE OSD Il menu di controllo OSD rimane attivo per il tempo che è in uso. Nel sottomenu Disabilitazione OSD, è possibile selezionare l’intervallo di tempo dopo il quale, nel caso non venga premuto nessun tasto, il menu di controllo OSD si chiude. Le scelte preimpostate sono 10 - 120 secondi intervallati da 5 secondi. BLOCCO OSD Questo comando blocca l’accesso a tutte le funzioni di comando OSD ad eccezione di Luminosità e Contrasto. Se si tenta di attivare i controlli OSD in modalità Blocco OSD , apparirà una schermata che informa del fatto che i controlli OSD sono bloccati. Per attivare la funzione Blocco OSD, premere il tasto “AUTO/ RESET”, quindi il tasto “+” e tenerli premuti contemporaneamente. Per disattivare la funzione Blocco OSD, premere il tasto “AUTO/ RESET”, quindi il tasto “+” e tenerli premuti contemporaneamente. NOTIF. RISOLUZIONE Se è selezionato ON, dopo 45 secondi appare sulla schermata un messaggio che indica che la risoluzione non è ottimale. ESPANSIONE Seleziona la modalità zoom. INTERO: L’immagine viene espansa a 1440 x 900 (LCD193WM) o a 1680 x 1050 (LCD203WM/LCD223WM), indipendentemente dalla risoluzione. PROP.: L’immagine viene espansa senza cambiare il rapporto proporzionale. DDC/CI ATTIVA o DISATTIVA la comunicazione bidirezionale e il controllo del monitor. MONITOR INFO Indica il modello e i numeri di serie del monitor. Avvertenza OSD I menu di avvertenza OSD scompaiono quando si preme il pulsante SELECT. NESSUN SEGNALE: Questa funzione avverte in caso non vi sia nessun segnale presente. Dopo l’accensione o quando vi è un cambiamento del segnale di input o il video è inattivo, apparirà la finestra Nessun Segnale. NOTIF. RISOLUZIONE: Questa funzione consiglia l’utilizzo di una risoluzione ottimizzata. Dopo l’accensione o quando vi è un cambiamento del segnale di ingresso o il segnale video non ha la risoluzione opportuna, si apre la finestra Notif. Risoluzione. Questa funzione può essere disattivata nel menu STRUMENTI. FUORI PORTATA: Questa funzione suggerisce la risoluzione e la frequenza di rinfresco ottimali. Dopo aver attivato l’alimentazione, in caso di modifica del segnale di ingresso o se il segnale video non ha una temporizzazione adatta, apparirà il menu Fuori tolleranza.
