РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AccuSync LCD193WM NEC

Sottomenu (icona Seleziona) Sottomenu (Regolazione) Premere il tasto “SELEZIONA” Strumento di esempio: Premere il tasto “SELEZIONA” Premere il tasto “SELEZIONA” Regolazione utilizzando “–” o “+” Premere“–” o “+”Premere“–” o “+” Menu principale (icona Seleziona) Menu principale (Regolazione) Premere il tasto “SELEZIONA” Regolazione utilizzando “–” o “+” Premereil tasto“SELEZIONA”Premereil tasto“SELEZIONA” 05_Italian 16/2/07, 8:02 AM3Русский Русский-1 Заявление изготовителя Мы настоящим подтверждаем, что цветной монитор AccuSync LCD193WM (L196H5)/AccuSync LCD203WM (L206H6)/AccuSync LCD223WM (L226H7) соответствуют Директиве Совета 73/23/EEC: – EN 60950-1 Директиве Совета 89/336/EEC: – EN 55022 – EN 61000-3-2 – EN 61000-3-3 – EN 55024 ОПАСНОСТЬ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ • НЕ ОТКРЫВАТЬВО ИЗБЕЖАНИЕ ВОЗГОРАНИЯ ИЛИ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ НЕ ПОДВЕРГАЙТЕ АППАРАТ ВОЗДЕЙСТВИЮ ДОЖДЯ ИЛИВЛАГИ. КРОМЕ ТОГО, НЕ ВСТАВЛЯЙТЕ ПОЛЯРНУЮ ВИЛКУ УСТРОЙСТВА В РОЗЕТКУ УДЛИНИТЕЛЯ ИЛИ ДРУГИЕ РОЗЕТКИ, ЕСЛИ ЕЕШТЫРЬКИ НЕ ВХОДЯТ ПОЛНОСТЬЮ.НЕ ОТКРЫВАЙТЕ КОРПУС, ТАК КАК ВНУТРИ НАХОДЯТСЯ ДЕТАЛИ ПОД ВЫСОКИМ НАПРЯЖЕНИЕМ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ. ПРЕДУПРЕЖДЕНИЕ ВНИМАНИЕ. ЧТОБЫ УМЕНЬШИТЬ РИСК ПОРАЖЕНИЯЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ СНИМАЙТЕ КРЫШКУ (ИЛИЗАДНЮЮ ПАНЕЛЬ). ВНУТРИ АППАРАТА НЕТ ДЕТАЛЕЙ,ОБСЛУЖИВАНИЕ КОТОРЫХ МОЖЕТ ВЫПОЛНЯТЬПОЛЬЗОВАТЕЛЬ. ПО ВОПРОСАМ ОБСЛУЖИВАНИЯОБРАТИТЕСЬ К КВАЛИФИЦИРОВАННОМУ СПЕЦИАЛИСТУ.Этот знак предупреждает пользователей о том, что внутриустройства находятся неизолированные детали под высокимнапряжением, которые могут стать причиной пораженияэлектрическим током. Поэтому ни в коем случае нельзяприкасаться к каким-либо деталям внутри устройства.Этот знак предупреждает пользователей о том, что имеетсяважная документация по эксплуатации и обслуживаниюэтого устройства. Поэтому ее необходимо внимательнопрочитать, чтобы избежать возможных проблем.

В упаковочной коробке* нового монитора NEC AccuSync LCD должно быть следующее:

• Монитор AccuSync LCD с шарнирной опорой

• Руководство пользователя

• Обязательно сохраните коробку и упаковочный материал для транспортировки или перевозки монитора. РуководствопользователяКабельаудиосигналаКабельпитанияКабельвидеосигналаПодставкаоснованияМонитор AccuSync LCD(подставка основания неподсоединена)CD-ROM Краткое руководство по началу работы Чтобы подсоединить основание к подставке ЖКД:1. Закрепите подставку на основании. Защелки на подставкедолжны войти в соответствующее отверстие по центруоснования (Рисунок S.1).Чтобы установить держатель кабеля:1. Вставьте защелки держателя в соответствующее отверстиена подставке и, сдвинув держатель вниз, установите его на место (Рисунок S.1). ПРИМЕЧАНИЕ. Убедитесь, что защелки надежно фиксируют держатель.Чтобы подключить ЖКД монитор AccuSync LCD к системе,выполните следующие инструкции:1. Отключите питание компьютера.2. Для ПК с аналоговым выходом: Подсоедините 15-штырьковыймини-разъем D-SUB кабеля видеосигнала к разъему платывидеоадаптера в компьютере (Рисунок A.1). Затяните все винты.Для Mac: Подсоедините адаптер кабеля для MultiSync Macintosh (невходит в комплект) к компьютеру. Подключите кабель видеосигналас 15-штырьковым мини-разъемом D-SUB к адаптеру кабеля дляMultiSync Macintosh (Рисунок A.2). Затяните все винты.ПРИМЕЧАНИЕ. Для некоторых компьютеров Macintosh адаптеркабеля Macintosh не требуется.3. Подключите 15-штырьковый миниразъем D-SUB видеокабеляи аудиокабель к соответствующим разъемам на задней панелимонитора (Рисунок B.1). Подключите наушники (не входят вкомплект) к соответствующему разъему на передней панелимонитора (Рисунок С.1)4. Подключите один конец кабеля питания к монитору, а другой —к розетке электропитания. Поместите кабель видеосигнала икабель питания в держатель (Рисунок B.1).ПРИМЕЧАНИЕ. Отрегулируйте положение кабеля под держателемкабелей, чтобы предотвратить повреждениекабеля или монитора.ПРИМЕЧАНИЕ. Рекомендации по правильному выбору кабеляпитания см. в разделе “Внимание” настоящегоруководства.Держателькабеля АЯ46 Рисунок A.1 Рисунок A.2 Адаптер кабеля дляMacintosh (не входитв комплект) Рисунок S.1 ОснованиеФиксирующиевыступыПодставкаДержатель кабеля Рисунок B.1 Держатель кабелейАудиовходВход (D-Sub)Подключите каудиовыходукомпьютераКабель питания 06_Russian 16/2/07, 8:02 AM1Русский Русский-2Защелки Органы управления Кнопки управления экранным меню на передней панели монитора выполняют следующие функции: 1. Основная функция при нажатии каждой кнопкиОтображение меню OSD. Быстрый выбор окнарегулировки Яркости.ButtonКогда не отображаетсяэкранный индикаторБыстрый выбор окнарегулировки Громкости.Когда отображаетсяэкранный индикатор(стадия выбора значка)Переход к стадииAdjustment (Регулировка).Перемещение курсоравлево.Перемещение курсоравправо.Когда отображаетсяэкранный индикатор(стадия Adjustment(Регулировка))Переход к стадии выборазначка.Уменьшение значениянастройки илиперемещение курсорадля настройки влево.Увеличение значениянастройки или перемещениекурсора для настройкивправо. SELECT

Работает функцияавтонастройки “Auto adjust”.Сброс настроек.Переключатель Mute off/on(Включение/отключениезвука) в окне регулировкигромкости Volume. AUTO/RESET

5. Включите монитор с помощью кнопки питания (Рисунок C.1)

и компьютер.6. Функция бесконтактной настройки выполняет автоматическуюподстройку оптимальных параметров монитора при первоначальнойнастройке, включая большинство параметров синхронизации. Длядальнейших настроек используйте следующие параметры OSD:•Auto Adjust Contrast (Автонастройка контрастности)•Auto Adjust (Автонастройка)Полное описание этих параметров OSD см. в разделе“Органы управления” этого руководства пользователя.ПРИМЕЧАНИЕ. В случае какой-либо неполадки обратитесь кразделу Устранение неисправностей этогоруководства пользователя. Установите требуемый наклон экрана монитора, держа его руками с обеих сторон (Рисунок TS.1). Отсоединение подставки монитора перед установкой Чтобы подготовить монитор к установке в другом положении:1. Отсоедините все кабели.2. Снимите крышку шарнира (Рисунок R.1).3. Положите монитор экраном вниз на неабразивнуюповерхность (Рисунок R.1).4. Отверните 3 винта (LCD193WM) или 4 винта (LCD203WM/LCD223WM), с помощью которых монитор крепится кподставке, и снимите подставку, как показано на рисунке(Рисунок R.2).Теперь монитор готов к установке другим способом.5. Подсоедините кабель питания переменного тока и кабельсигнала к задней панели монитора (Рисунок R.3).6. Повторите процесс в обратном порядке, чтобы сноваподсоединить подставку.ПРИМЕЧАНИЕ. Другие используемые методы установки должныудовлетворять требованиям VESA.ПРИМЕЧАНИЕ. Соблюдайте осторожность при снятииподставки монитора. Снятие основания ПРИМЕЧАНИЕ. При транспортировке монитора ЖКД всегдаснимайте основание.1. Положите монитор экраном вниз нанеабразивную поверхность (Рисунок R.1).2. Пальцами нажмите на защелки, чтобыосвободить основание.3. Отсоедините основание. Подсоединение подвижного кронштейна Этот ЖКД монитор предназначен для использования сподвижным кронштейном.При установке используйте прилагаемые винты (4 шт.), какпоказано на рисунке. В целях соблюдения правил безопасностимонитор следует устанавливать на кронштейне, обеспечивающемнеобходимую устойчивость с учетом веса монитора.ЖКД монитор следует использовать только с предназначеннымдля него кронштейном (например, марки GS).Го ловные телефоныРисунок C.1Кнопка питанияРисунок TS.1Рисунок R.1Неабразивная поверхностьРисунок R.2Рисунок R.34-ВИНТА (M4)(МАКСИМАЛЬНАЯ глубина: 10 мм)При использовании других винтовпроверьте глубину отверстия.Вес ЖКД монитора в сборе: 4,3 кг - LCD193WM (MAX)4,9 кг - LCD203WM (MAX)5,3 кг - LCD223WM (MAX) Характеристики Затяните все винты100 ммТо лщина кронштейна(рычага) 2,0 ~ 3,2 мм3 винта (LCD193WM) —4 винта (LCD203WM/LCD223WM)4 х 12 мм с пружиннойшайбой и плоской шайбой 12 мм100 мм 06_Russian 16/2/07, 8:02 AM2Русский Русский-3

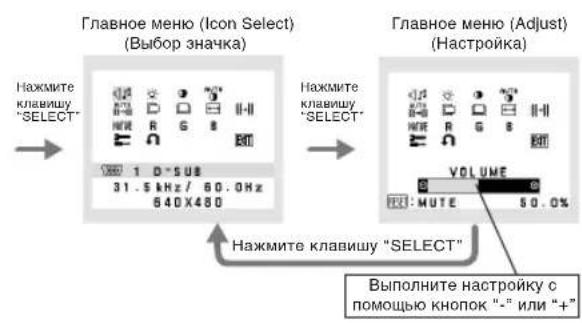

2. Структура меню OSD

AUDIO (ЗВУК) Регулировка уровня громкости звука динамиков и наушников. Для отключения звука в динамиках нажмите кнопку AUTO/RESET. BRIGHTNESS (ЯРКОСТЬ) Настройка общей яркости изображения и фона экрана. CONTRAST (КОНТРАСТНОСТЬ) Настройка яркости изображения по отношению к фону. AUTO CONTRAST (АВТОКОНТРАСТНОСТЬ) Коррекция изображения, соответствующего нестандартным входным видеосигналам. AUTO ADJUST (АВТОНАСТРОЙКА) Автоматическая настройка параметров положения, горизонтального размера и четкости. LEFT/RIGHT (ВЛЕВО/ВПРАВО) Контроль горизонтального положения изображения на экране ЖКД. DOWN/UP (ВНИЗ/ВВЕРХ) Контроль вертикального положения изображения на экране ЖКД. H. SIZE (Г. РАЗМЕР) Регулировка горизонтального размера путем увеличения или уменьшения значения этого параметра. FINE (ЧЕТКОСТЬ) Улучшение фокусировки, четкости и устойчивости изображения путем увеличения или уменьшения значения этого параметра.

COLOUR CONTROL SYSTEMS

(СИСТЕМЫ РЕГУЛИРОВКИ ЦВЕТА) С помощью пяти заданных палитр цветов (9300/7500/sRGB/ USER/NATIVE) можно выбрать нужную настройку цвета. COLOUR RED (КРАСНЫЙ) Увеличение или уменьшение красного цвета. Изменение будет отображаться на экране. COLOUR GREEN (ЗЕЛЕНЫЙ) Увеличение или уменьшение зеленого цвета. Изменение будет отображаться на экране. COLOUR BLUE (СИНИЙ) Увеличение или уменьшение синего цвета. Изменение будет отображаться на экране. TOOL (ИНСТРУМЕНТЫ) При выборе TOOL (ИНСТРУМЕНТЫ) можно войти в подменю. FACTORY PRESET (ЗАВОДСКИЕ НАСТРОЙКИ) Выбор параметра заводских настроек позволяет выполнить сброс всех параметров OSD до значений, установленных на заводе. Для этого необходимо в течение нескольких секунд удерживать нажатой кнопку RESET (СБРОС). Отдельные настройки можно сбросить, выделив их и нажав кнопку RESET. EXIT (ВЫХОД) При выборе кнопки EXIT (ВЫХОД) можно закрыть меню OSD/ подменю. LANGUAGE (ЯЗЫК) Меню параметров OSD переведены на девять языков. OSD TURN OFF (ОТКЛЮЧЕНИЕ МЕНЮ OSD) Меню параметров OSD будет оставаться на экране, пока оно используется. В подменю OSD Turn Off (Отключение экранного индикатора) можно выбрать время ожидания монитора после последнего нажатия кнопки до закрытия меню параметров OSD. Предварительно заданные значения: 10 - 120 секунд с шагом в 5 секунд. OSD LOCK OUT (БЛОКИРОВКА МЕНЮ OSD) С помощью этого параметра можно полностью заблокировать доступ ко всем функциям параметров OSD, кроме Brightness (Яркость) и Contrast (Контрастность). При попытке активизации параметров OSD в режиме блокировки появится сообщение, указывающее, что меню OSD заблокированы. Чтобы включить функцию блокировки меню OSD, нажмите кнопку “AUTO/ RESET”, затем “+” и удерживайте обе кнопки нажатыми. Чтобы отключить функцию блокировки меню OSD, нажмите кнопку “A UTO/ RESET”, затем “+” и удерживайте обе кнопки нажатыми. RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ) Если выбрано значение ON (ВКЛ), через 45 секунд на экране появляется сообщение о том, что параметр разрешения отличается от оптимального разрешения. EXPANSION (УВЕЛИЧЕНИЕ) Выбор режима увеличения изображения. FULL (ПОЛН.): Изображение увеличивается до размера 1440 x 900 (LCD193WM) или 1680 x 1050 (LCD203WM/ LCD223WM), вне зависимости от разрешения. ASPECT (ФОРМАТ): Изображение увеличивается без изменения пропорций. DDC/CI Включение или отключение двухстороннего управления

MONITOR INFO (ИНФОРМАЦИЯ О МОНИТОРЕ) Информация о номере модели и серийном номере монитора. Предупреждение OSD Меню предупреждения OSD исчезают при нажатии кнопки SELECT. NO SIGNAL (НЕТ СИГНАЛА): Эта функция выдает предупреждение при отсутствии сигнала. Окно No Signal (Нет сигнала) появляется при включении питания, изменении входного сигнала или неактивном видеоизображении. RESOLUTION NOTIFIER (ПОКАЗАТЕЛЬ РАЗРЕШЕНИЯ): Эта функция выдает предупреждение о необходимости использования оптимизированного разрешения. Окно Resolution Notifier (Показатель разрешения) появляется при включении питания, изменении входного сигнала, неправильном разрешении видеосигнала. Эту функцию можно отключить в меню TOOL (ИНСТРУМЕНТЫ). OUT OF RANGE (ВНЕ ДОПУСТИМОГО ДИАПАЗОНА): Эта функция выдает рекомендации по использованию оптимизированного разрешения и частоты регенерации. Окно Out Of Range (Вне допустимого диапазона) появляется при включении питания, изменении входного сигнала, неправильной синхронизации видеосигнала. Подменю(Icon Select)(Выбор значка)Нажимайтекнопку“-” или “+”Подменю (Adjust) (Настройка)Нажмите клавишу “SELECT”Образец:Нажмите клавишу “SELECT”Нажмите клавишу “SELECT”Главное меню (Icon Select)(Выбор значка)Главное меню (Adjust)(Настройка)Нажмитеклавишу“SELECT”Нажмитеклавишу“SELECT”Нажмите клавишу “SELECT”Выполните настройку спомощью кнопок “-” или “+”Выполнитенастройку спомощью кнопок“-” или “+”Нажимайтекнопку“-” или “+” 06_Russian 16/2/07, 8:02 AM3xx_Back 16/2/07, 8:02 AM1Printed in China Part Number: ________ Printed on recycled paper xx_Back 16/2/07, 8:02 AM2
