MANUALE UTENTE CR506AC Vonroc

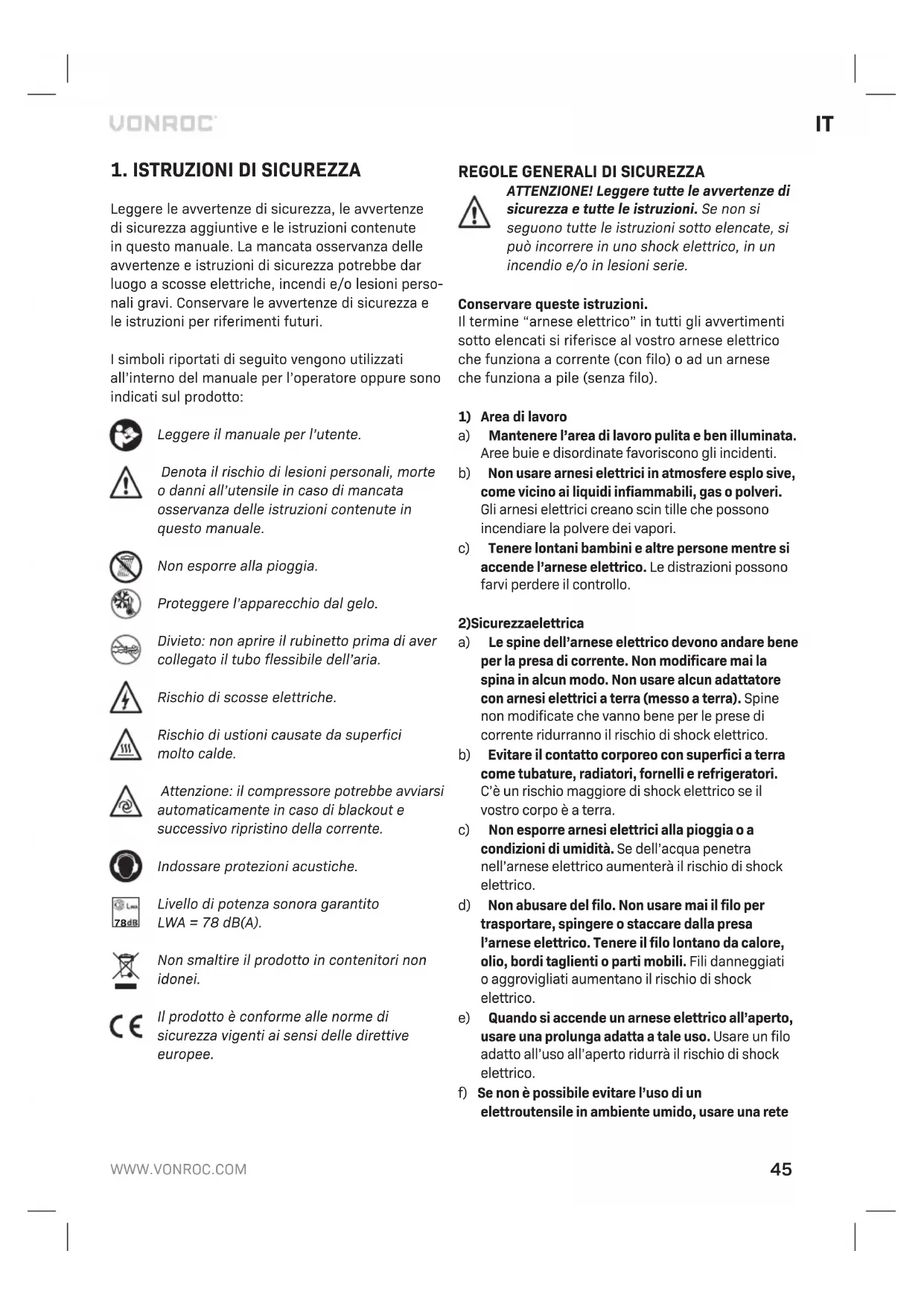

Leggere le avventenze di sicurezza, le avventenze di sicurezza aggintive e le istruzioni contenate in questo manuale. La mancata osservanza delle avventenze e istruzioni di sicurezza potrebbe dar luogo a scosse elettriche, incendi e/o lesions personali gravi. Conservare le avventenze di sicurezza e le istruzioni per riferimenti futuri.

I significi risturi di seguito vengono utilizzati all'interno del manuale per l'operaatore oppure sono indicati sul prodotto:

Leggere il manuale per l'utente.

Denota il rischio di lesioni personali, morte o danni all'utensile in caso di mancata osservanza delle istruzioni contene in questo manuale.

Non esporre alla pioggia.

Proteggere l'apparecchio dal gelo.

Divieto: non aprire il rubinetto prima di aver collegato il tubo flessibile dell'aria.

Rischio di scosse elettriche.

Rischio di ustioni causate da superfici molto calde.

Attenzione: il compressore potrebbe avviarsi automaticamente in caso di blackout e successivo ripristino della corrente.

Indossare protezioni acustiche.

Livello di potenza sonora garantito LWA = 78dB(A)

Non smaltire il prodotto in contentitori non idonei.

Il prodotto è conforme alle norme di sicurezza vigenti ai sensi delle dirittive europee.

REGOLE GENERALI DI SICUREZZA

ATTENZIONE! Leggere tutte le avventenze di sicurezza e tutte le istruzioni. Se non si seguono tutte le istruzioni molto elencate, si cui incorrere in uno shock elettrico, in un incendio e/o in lesioni serie.

Conservare queste istruzioni.

Il termine "arnese elettrico" in tutti gli avvertimenti除去 elencati si riferisce al vosto arnese elettrico che funzione a corrente (con filo) o ad un arnese che funzione a pile (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e ben illuminata.
Aree buie e disordinate favoriscono gli incidenti.
b) Non usare arnesi elettrici in atmossere esplo sive, come vicino ai liquidi inflammabili, gas o polveri. Gli arnesi elettrici creano scin tille che possono incendiare la polvere dei vapori.
c) Tenere lontani bambini e altre personne nelle si accende l'arnese elettrico. Le restrazioni sono farvi perdere il controllo.

2)Sicurezzaelettrica

a) Le spine dell'arnese elettrico devono andare bene per la presa di corrente. Non modificare mai la spina in alcun modo. Non usare alcun adattatore con arnesi elettrici a terra (messo a terra). Spine non modificate che vanno bene per le prese di corrente riduranno il rischio di shock elettrico.
b) Evitare il contatto corporeo con superfici a terra come tubature, radiatori, fornelli e refrigeratori. C'è un rischio maggiore di shock elettrico se il vostro corpo è a terra.
c) Non esporre arnesi elettrici alla pioggia o a condizioni di umidità. Se dell'acqua penetrà nell'arnese elettrico aumento è il rischio di shock elettrico.
d) Non abusare del filo. Non usare mai il filo per trasportare, spingere o staccare alla presa l'arnese elettrico. Tenere il filo lontano da calore, olio, bordi taglienti o parti mobili. Fili danneggiato aggrovigliati augmentano il rischio di shock elettrico.
e) Quando si accende un arnese elettrico all'aperto, usare una prolonga adatta a tale uso. Usare un filo adatto all'uso all'aperto ridurre il rischio di shock elettrico.
f) Se non è possibile evitare l'uso di un elettrotensile in ambiente umido, usare una rete

di alimentazione protetta da un interrettore differenziale (salvavita). L'uso di un salvavita riduce il rischio di scosse elettriche.

3)Sicurezzapersonale

a) Stare vigili e attento quando si accende un arnese elettrico. Non usare un arnese elettrico quando si è stanco o sosto l'effetto di droghe, alcohol o medicinali. Un momento di disattenzione nelle si accendono arnesi elettrici cui po causare delle gravi lesioni personali.
b) Usare dispositivi di protezione individuale. Indossare sempre una protezione per gli occhi. Disposi tivi di sicurezza come mascherina per la polvere, scarpe di sicurezza antiscivolo, casco, o protezioni per le orecchie usate nelle appropriate condizioni, riduranno le lesioni personali.
c) Prevenir l'avvio accidentale. Assicurarsi che l'interruttore sia spento prima di collegarsi. Trasportare eletttroutsili tenendo il dato sull'interruttore di accensione o dare corrente ac eletttroutsili con l'interruttore acceso può dare luogo a incidenti.
d) Rimuovere agli chiave regolatrice o chiave per dadi prima di accendere l'arnese elettrico. Una chiave per dadi o una chiave lasciata attaccata ad una parte rotante dell'arnese elettrico cui provocare lesioni personali.
e) Cercare di mantenere l'equilibrio. Mantenere sempre un punto d'appoggio appropriato. Questo consente un controllo migliorie dell'arnese elettrico in situazioni inaspettate.
f) Vestirsi adeguatamente. Non indossare vestiti larghi o gioielli. Tenere lontano capelli, vestiti e quanti dalle parti mobili. Vestiti larghi, gioielli o capelli lunghi possono essere presi nelle parti mobili.
g) Se vengono forniti dispositori per la connessione dell'estrazione della polvere e attrezzature di raccolta, assicurarsi che questi siano collegati e usati correttamente. L'uso di questi dispositori cui ridurre i rischi correlati alla polvere.
h) Non lasciare che la confidenza acquisita dall'uso Frequente induca l'utilizzatore ad assumere comportamenti imprudenti e a ignorare i principi di sicurezza per l'utensile. Una semplice restrizione cui provocare gravi lesioni personali in una frazione di secondo.

4) Uso e manutenzione dell'arnese elettrico
a) Non forzare l'arnese elettrico. Usare l'arnese elettrico corretto per il vostro impiego. L'arnese elettrico correttto farà il lavoro meglio e in maniera più sicura alla velocità per la quale è stato progettato.
b) Non usare l'arnese elettrico se l'interruttore non si accende o non si spegne. Ogni arnese elettrico che non può essere controllato con l'interruttore è pericoloso e delve essere riparato.
c) Scollegare la spina alla sorgente di elettricità prima di fare qualsi regolazione, cancellare gli accessori, o conservare arnesi elettrici. Tali misure di sicurezza preventive riducono il rischio di accendere l'arnese elettrico accidentalmente.
d) Conservare gli arnesi elettrici inattivi fuori alla portata dei bambini e non permettere a persona che non hanno confidenza con l'arnese elettrico o con queste istruzioni di usare l'arnese elettrico. Gli arnesi elettrici sono pericolosi per utenti inesperti.
e) Mantenere gli arnesi elettrici. Controllare il non allineamento o l'attacco di parti mobili, la rottura di parti ed agli另一a condizione che può influire sul funzionamento degli arnesi elettrici. Se è danneggiato, far riparare l'arnese elettrico prima dell'uso. Molti incidenti sono causati da arnesi elettrici mantenuti male.
f) Mantenere gli arnesi da taglio affiliati e puliti. è meno probabile che si attacchino degli arnesi da taglio mantenuti correttamente con tagli affiliate equesti sonoanche piu facili da controllare.
g) Usare l'arnese elettrico, gli accessori e le parti dell'arnese ecc, secondo queste istruzioni e nel modo pensato per il particolare tipo di arnese elettrico, tenendo conto delle condizioni di lavoro e del lavoro da svolgere. L'uso dell'arnese elettrico per operazioni diverse da quale pensate potrebbe causare situazioni pericolose.
h) Mantenere le impugnature e le superfici di presa asciutte, pulite e libero da olio e grasso. Impugnature e superfici di presa scivolose non consentono di maneggiare e controllare in sicurezza l'utensile in situazioni impreviste.

5)Riparazione

a) L'assistenza per l'eletttroutensile deve essere prestata da un technician qualificato che utilizzi soltanto ricambi originali. In questo modo viene garantita la sicurezza dell'eletttroutensile.

ISTRUZIONI DI SICUREZZA SPECIFICHE

• Avvertenza! Il compressore può essere utilizzato solo in locali idonei (con buona ventilazione e una temperatura ambientale compresa tra 5^ e 40^ ).
• Verificare che il serbatoio sia completeness decompresso prima di svitare le connessioni con il serbatoio.
• Et vietato praticare fori, realizzare saldature o falsare volutamente il serbatoio dell'aria compressa.
• Non eseguire alcuna azione sul compressore alla prima aver staccato la spina alla presa di corrente.
  Non puntare getti d'acqua o getti di liquidi infiammabili sul compressore.
  Non sistemare oggetti infiammabili vicino al compressore.
• Spostare l'interruttore (2) in posizione "0" (spento) durante le pause.
  Non dirigere mai il getto dell'aria verso persono animali.
• Non trasportare il compressore con il serbatoio in pressione.
• NB: alcuni componenti del compressore, come la testata e i tubi di alimentazione sono raggiungere temperature elevate. Non toccare queste parti per evitare uszioni.
• Trasportare il compressore sollevandolo o utilizzando i manici o i punti di presa appositamente concepiti.
• Bambini e animali devono essere tenuti lontano alla zona di funzionamento dell'elettroutensile.
• Se si utilizza il compressore per verniciare a spruzzo:
  a) Non lavorare in ambienti chiusi o in prossimità di fiamme libere.
  b) Assicurarsi che l'ambiente in cui si dovrà lavorare disponga di un sistema di ventilazione dedicato.
  c) Proteggere naso e bocca con una maschera apposita.
• Non usare il compressore quando il cavo elettrico o la spina sono danneggiati, richiedere al personale del Servizio di assistenza autorizzato di sostituirli con ricambi originali.
• Quando il compressore è posto su una superficie superiore del pavimento, dovrebbe essere bloccato per evitare che cada durante il funzionamento.
  Non insere oggetti o le mani nelle copertura

di protezione per evitare danni fisici e danni al compressore.

Non utilizzato il compressore come corpo contundente contro persona, cose o animali, al fine di prevenir gravi danni.
Se il compressore non è più in uso, staccare sempre la spina alla presa di corrente.
- Accertarsi sempre che per l'aria compressa siano usati tubi flessibili per aria compressa e che questi siano specificamente designati per una pressione adeguata a quella del compressore. Non tentare di riparare il tubo se è danneggiato.

ISTRUZIONI DI SICUREZZA PER I LAVORI CON PISTOLE AD ARIA COMPRESSA

• Il compressore e i tubi flessibili sono scaldarsi molto durante l'uso. Il contatto con essi cui poè provocare delle uszioni.
• I gas o vapori aspirati alla presa d'aria del compressore non devono contener additivi che potrebbero provocare incendi o esplosioni all'interno dell'apparecchio.
• Quando si rimuove il raccordo del tubo flessibile, tenerlo saldamente, in modo da evitare di ferirsi se il tubo dovesse essere espulso con violenza.
• Quando si lavora con la pistola ad aria compressa, indossare occhiali di protezione. Corpi estranei e particelle soffiate via possono disponente provocare lesioni.
  Non dirigere la pistola ad aria compressa verso persone e non usarla per pulire gli indumenti indossati.

Sicurezza elettrica

Quando si utilizzano appearecchi elettrici, osservare sempre le norme di sicurezza vigenti nel proprio Paese per ridurre il rischio di incendi, scosse elettriche e lesioni personali. Leggere le istruzioni di sicurezza riportate di seguito或者其他 allegate al presente manuale.

Controllare sempre che la tensione di alimentazione corrisponda alla tensione sulla targhetto.

Collegamento alla rete elettrica

Controllare che la rete elettrica e la spina utilizzate siano conformi ai requisiti dell'apparecchio. Controllare la relativa targhetta di identificazione. Eventuali modifiche devono sempre essere effettuate da un elettricista qualificato.

Avvertenza! Questo apparecchio deve essere collegato a terra. In caso di collegamento a terra inappropriato, l'apparecchio può causare una scossa elettrica. Accertarsi che la presa di corrente sia dotata di messa a terra. In caso di dubbi, farla controllinge da un elettricista qualificato.

Avvertenza! Evitare il contatto con i terminali della spina quando si insertisce (si stacca) la spina alla (dalla) presa di corrente. Il contatto causerebbe una intensa scossa elettrica.

Sostituzione di cavi o spine

Se è necessaria la sostituzione del cavo di alimentazione, questa deve essere eseguita dal produtto o da un suo agente al fine di evitare rischi per la sicurezza. Gettare immediatamente i cavi o le spine vecchi dopo averli sostituiti. è pericoloso inserire la spina di un cavo allentato in una presa a muro.

Utilizzo di prolonghe

Utilizzare esclusivamente un cavo di prolunga omologato adatto per la potenza nominale della macchina. La dimensione minima del conduittorè 1,5 mm². Quando si utilizza un avvolgicavo, svolgere sempre completenessla bobina di cavo.

2.INFORMATIONIRELATIVE ALL'APPARECCHIO

Uso previsto

Il compressore è progettato per essere aria compressa per il funzionamento di utensili pneumatici. Questo appearecchio non è progettato per il funzionamento continuo.

DATI TECNICI

Modello n.° CR506AC / CR5	06AC_ GREY / CR506AC_ WHITE
Tipodi compressore A pistoni -	senza olio - basso rumore
Trasmissione del compressore	Trasmissione diretta
Tensione 220-240 V~
Frequenza 50 Hz
Potenza assorbita 750 W
Cavalli potenza 1 HP

Modalità operativa S3 50% *
Regime al minimo 1450 giri/min
Classe di protezione IP IP30
Classe di protezione	Classe I
Aria aspirata	128 l/min
Mandata (aria compressa) a 7 bar	42 l/min
Aria (compressa) resa a 4 bar	65 l/min
Pressione max. in mandata	8 bar
Pressione di inserimento ca.	6 bar
Pressione di disinserimento ca.	8 bar
Capacità del serbatoio	24 litri
Lunghezza del cavo	2 m
Peso	23 kg
Livello di pressione sonora	\( L_{p\text{A}} = 79,7 \)\( dB(A) \)\( K_{p\text{A}} = 3 \)\( dB(A) \)
Livello di potenza sonora	\( L_{wA} = 92,7 \)\( dB(A) \)\( K_{wA} = 3 \)\( dB(A) \)

• S3 = funzionamento intermittente perché influire sul processo di avviamento. Questo significiva che, in un periodo di 10 minuti, il tempo di funzionamento massimo è del 50% (ad esempio 5 minuti di funzionamento e 5 minuti di riposo), in condizioni ambientali ottimali (temperatura massima 25 °C). Il rispetto di queste linee guida e degli intervalli di manutenzione previsti consentirà il corretto funzionamento del prodotto nel tempo.

DESCRIZIONE

I numero che compaiano nel testo si riferisce allo figure riportate alle pagine 2-3.

1.Coperchio
2. Interruttore di accensione/spegnimento
3.Pressostato
4. Regolatore di pressione
5. Raccordo a innesto rapido (mandata)
6. Manometro (pressione di esercizio)
7. Manometro (pression del serbatoio)
8. Valvola di sicurezza
9.Manico
10. Tubo dell'aria compressa
11. Rubinetto di scarico
12. Ingresso dell'aria in aspirazione
13. Filtro dell'aria

14.Interruittoremagnetotermico
15.Serbatoiodell'aria
16. Piedi di gomma
17.Bulloni
18.Rondelle
19. Dadi (per i piedi)
20.Ruote
21.Bulloniruota
22. Rondella di sicurezza
23. Dadi (per le ruote)
24.Brugole

3.ASSEMBLAGGIO

Prima dell'assemblaggio, spagnere sempre l'apparecchio e staccare la spina alla presa di corrente.

Installazione delle ruote (Fig. A, B)

1. Inserire il bullone della ruota (21) nell'apposto foro della ruota (20).
2. Fissare la ruota (20) su un lato del serbatoio (15), utilizzando la rondella di sicurezza (22) e il dato (23) in dotazione, come illustrato nella Figura B.
3. Serrare il dato (23) con una chiave.
4. Ripetere gli stessi passaggi per la seconda ruota (20), sull'altro lato del serbatoio (15).

Assemblaggio dei piedi in gomma (Fig. A, C)

1. Inserire il bullone (17) nell'apposto foro della rondella (18).
2. Inserire il bullone (17) nell'apposto foro del piede di gomma (16).
3. Montare il piede di gomma (16) su uno dei due puniti di montaggio nella parte inferiore del serbatoio (15), come illustrato nella Figura C.
4. Serrare il dato (19) con una chiave.
5. Ripetere gli stessi passaggi per l'altro piede (16), sull'altro punto di fissaggio.

Assemblaggio del manico (Fig. A, D)

1. Inserire il manico (9) negli apposti fori del serbatoio (15), come illustrato nella Figura D.
2. Inserire le 4 brugole (24) nei fori e sarrarle a fondo, facendole ruotare con una chiave a brugola in senso orario, come illustrato nella Figura D.

Montaggio del filtro dellaria (Fig. A, E)

1. Prima di usare il compressore rimuovere il coperchio di trasporto e sostituirlo con il filtrò dell'aria in aspirazione (13).

2. Montare il filtro dell'aria (13) avvitandolo con una rotazione in senso orario all'ingresso dell'aria in aspirazione (12), come illustrato nella Figura E.

Installazione del compressore

• Installare il compressore in un ambiente ventilato e asciutto.
• Assicurarsi che il compressore siaippo su un fondo orizzontale e stabile.
• Posizione are il compressore su una superficie pianà o con un'inclinazione massima di 10^ , in una zona ben ventilata, protetta dagli agenti atmospherici e in cui non siano presenti sostanze esplosive nelle vicinanze.
• Se la superficie è liscia e inclinata, assicurarsi che il compressore non possa spostarsi durante il funzionamento.
• Per assicurare una ventilazione adeguata e un raffreddamento efficente, è importante che il compressore si trovi ad almeno 50 cm di distanza da una parete o da qualsiasi ostacolo.
• Assicurarsi che il compressore sia trasportato nel modo corretto. Non capovolgerlo né sollevarlo con ganci o funi.

4 UTILIZZO

Prima di utilizzare il compressore per la primaolta occorre assemblarlo completamente.

L'impiego di cavi di alimentazione lunghi, prolonghe, avvolgicavo, ecc. provoca una caduta di tensione e cui ostacolare l'avvio del motore. Non utilizzato cavi più lunghi di 10 m. Vonroc consiglia invece di utilizzato un tubo per l'aria più lungo.

In condizioni di temperatura inferiore a 5^ potrebbe essere più difficultoso avviare il motore.

Il gruppo testata/cilindro/tubo di trasmissione cui raggiungere temperature elevate: prestare attenzione quando si lavora vicino a questi componenti e non toccarli per evitare di scottarsi.

Avvio (Fig. A)

1. Verificare che la tensione di rete corrisponda al valore indicato sulla targhetta delle specifiche elettriche.
2. Porre l'interruttore di accensione/spegnimento (2) nella posizione "0" per spegnere il compressore.
3. Inserire la spina nella presa di corrente.
4. Porre l'interruttore di accensione/spegnimento (2) nella posizione "I" per accendere il compressore.
5. Il funzionamento del compressore è completenessamente automatico. Il pressostato (3) arresto il compressore al raggiungimento del valore massimo e lo riavvia quando la pressione scende al di sotto del valore minimo. Il pressostato (3) è impostato alla fabbrica. Normalmente la differenza di pressione tra il valore massimo e il valore minimo è di circa 2 bar (29 psi). Il compressore si ferma quando raggiunge 8 bar (116 psi) (ossia la pressione di funzionamento massima) e si riavvia automaticamente quando nel serbatoio la pressione scende a 6 bar (87 psi).

Collegamento del tubo flessibile dell'aria e dell'utensile pneumatico (Fig. A)

1. Ruotare il regolatore di pressione (4) in senso antiorario fino a quando la pressione sare stata completenesscariata.
2. Inserire il connettore del tubo flessibile dell'aria (non in dotazione) nel raccordo a innesto rapido (5) del compressore. Quando il connettore viene premuto scatta in posizione e blocca il tubo flessibile dell'aria.
3. Collegare l'utensile pneumatico (non in dotazione) che si desidera utilizzato al raccordo a innesto rapido del tubo flessibile dell'aria.
4. Azionare il regolatore di pressione (4) ruotando la manopola in senso orario, fino a quando il manometro (6) indichera il livello di pressione necessario.
5. A Anything's pinto l'utensile pneumatico è pronto per l'uso.

Distacco del tubo flessibile dell'aria e dell'utensile pneumatico (Fig. A)

Quando si stacca il raccordo a innesto\ rapido, assicurarsi di tenerlo fermo per proteggersi da possibili lesions causate dal rimbalzo del tubo flessibile.

1. Ruotare il regolatore di pressione (4) in senso antiorario fino a quando la pressione sare stata completenesscariata.
2. Ridurre la pressione azionando l'utensile pneumatico (non in dotazione).
3. Tirare indietro il manicotto sul raccordo a innesto rapido del tubo flessibile dell'aria e staccare l'utensile.
4. Tirare indietro il manicotto sul raccordo a innesto rapido (5) e staccare l'utensile.

Lettura della pressione (Fig. A)

Questo compressore è dotato di due manometri: (6) e (7). Sul manometro (7) si può leggere la pressione dell'aria nel serbatoio nelle sul manometro (6) si legge la pressione d'esercizio (pressione regolata). La Scala di valori in nero indica la pressione in bar è quella in rosso i valori in psi.

Regolazione della pressione di esercizio (Fig. A)

Non è sempre necessario utilizzato la pressione di esercizio massima. Spesso gli utensili pneumatici richiedono una pressione inferiore. Verificare sempre la pressione di esercizio corretta per l'utensile pneumatico che si intende utilizzato.

Per quanto riguarda i compressori dotati di regolatore di pressione (4), è necessario impostare la pressione di esercizio in maniera appropriata. É possibile impostare la pressione di funzionamento ruotando la manopola sul regolatore di pressione (4) come segue:

• in senso orario per augmentare la pressione;
• in senso antiorario per ridurre la pressione.

Note: se non si collega un utensile ad aria durante la regolazione della pressione, potrebbe verificarsi che il manometro (6) non reagisce con precisione alla caduta di pressione.

Interruttore magnetotermico (Fig. A)

Il motore è provvisto di un interruptore magnetotermico n (14). In caso di sovraccarico del compressore, l'interruttore magnetotermico (14) spegne automaticamente l'apparecchio per proteggerlo dal surriscaldamento. Se l'interruttore magnetotermico (14) scatta, spegnere il compressore utilizzando l'interruttore di accensione/spegnimento (2) e attendere che si raffreddi, quando premere l'interrutto magnetotermico (14) e riavviare il compressore.

Fine lavoro (Fig. F)

Non toccare il compressore finché non saranno trascorsi almeno 10 minuti da quando è stato spento.

In presenza di rischio di gelo o se non si utilizza il compressore per un lungo periodo, riporlo in maniera adeguata.

1. Assicurarsi che l'interruttore di accensione/ spegnimento (2) sua nella posizione "0".
2. Scollegare la spina dalla presa di corrente.
3. Ridurre la pressione nel serbatoio sino a circa 2 bar, collegando al compressore un utensile pneumatico e azionandolo.
4. Ruotare lentamente il rubinetto di scarico (11) sul lato inferiore del serbatoio aperto. L'acqua presente all'interno del serbatoio.(15) fuoriuscirà.
5. Prestare attenzione quando è presente aria compressa nel serbatoio (15), perché l'acqua potrebbe uscire con una certa forza. Pressione massima raccomandata 1-2 bar.
6. Staccare l'utensile pneumatico e il tubo flessibile.
7. Pulire e riporre l'apparecchio (vedere la sezione "Manutenzione").

5.MANUTENZIONE

Prima di eseguire qualsiasi operazione di pulizia e intervento di manutenzione specnere sempre l'eeltroutensile e staccare la spina alla presa di corrente.

Non toccare il compressore finché non saranno trascorsi almeno 10 minuti da quando è stato spento. Rischio di uszioni!

Scaricare sempre la pressione dal serbatoio prima di eseguire qualsiasi intervento di pulizia e manutenzione.

Pulire regolarmente il corpo dell'apparecchio con un panno morbido, preferibilmente dopo anni uso. Assicurarsi che le prese d'aria siano libere da polvere e sporcizia. Rimuovere lo sporco particolaremente ostinato con un panno morbido inumidito con acqua e sapone. Non utilizzato solventi come benzina, alcol, ammoniaica, ecc. Le sostanje chimiche di quello tipo danneggiano i componenti sintetici.

Scarico del serbatoio (Fig. F)

Prima dell'uso, assicurarsi agli volte che il serbatoio a pressione non presenti segni di ruggine e danni. Non utilizzato il compressore se il recipiente del serbatoio pressurizzato è danneggiato o arrugginito.

La compressione dell'aria produce acqua nel serbatoio. Scaricare regolarmente l'acqua dal serbatoio per evitarne la corrosione. La frequenza di scarico dipende dall'umidità, ma si consiglia di farlo dato agli utilizzo.

1. Ridurre la pressione nel serbatoio sino a circa 2 bar collegandovi un utensile ad aria e azionandolo.
2. Ruotare lentamente il rubinetto di scarico (11) sul lato inferiore del serbatoio aperto. L'acqua presente all'interno fuoriuscirà dal serbatoio.
3. Prestare attenzione quando è presente aria compressa nel serbatoio, perché l'acqua può uscire con una certa forza. Pressione massima raccomandata 1-2 bar.

Montaggio del filtro dell'aria in aspirazione (Fig. G)

Si consiglia di smontare il filtro dell'aria in aspirazione agli ore di funzionamento e di pulire l'elemento filtrante con aria compressa.

Si consiglia di sostituire l'elemento filtrante almeno una volta l'anno se il compressore viene usato in un ambiente pulito e di farlo più spesso se l'ambiente in cui si trova il compressore è polveroso. Se ilhetto dell'aria in aspirazione è intasato, le prestazioni del compressore si riducono drasticamente.

1. Apriere le due metà dell'alloggiamento dell'elemento filtrante del filtrò dell'aria. Utilizzando aria compressa a bassa pressione (a circa 3 bar), soffiare via lo sporco da tutte le parti del filtrò.
2. Per assemblare ilhetto procedere in ordine inverso.

CONSERVAZIONE E PROTEZIONE DAL GELO

Se l'acqua non viene scarcicata completeness dal compressore e dagli accessori, l'eventuale esposizione al gelo cui causare danni gravissimi. Svuotare completeness il compressore e gli ac

cessori dall'acqua e proteggerli dal gelo. Conservare quello apparecchio in un ambiente asciutto e ben ventilato, in cui la temperature non scenda al di tutto di +5^

Quando non viene usato, conservare l'apparecchio in un luogo sicuro, fuori alla portata dei bambini.

Malfunzionamenti

Se l'apparecchio non dovesse funzionare correttamente, di seguito è riportata una serie di possibili cause e relative soluzioni adeguate:

Perdita d'aria

• Può essere causata alla scarsa tenuta di un raccordo.
• Controllare tutti i raccordi, bagnandoli con una soluzione di acqua e sapone (non usare mai la soluzione vicino ai collegamenti elettrici).
• Quando il serbatoio è vuoto e viene riempito. L'operaatore potrebbe sentire un sibilo in prossimità del pressostato. Questo sibilo è normale e si interrompe prima che il compressore abbia raggiunto una pressione di 1,5 bar.
• Controllare se il rubinetto di scarico (11) è chiusa bene.

Il compressore non si avvia

Se è dificoltoso avviare il compressore, controllare:

• se la tensione della rete corrisponde a quella individata sulla targhetto delle specifiche elettriche;
• se vengono utilizzate prolonghe con un conduitore difettioso di lunghezza non adeguata;
• se l'ambiente operativo è troppo freddo (temperatura inferiore a 5 °C);
• se è disponibile l'alimentazione di rete (spina collegata correttamente, fusibili magnetotermici integri).

Il compressore non si spegne

Se il compressore non si spegne quando è stata raggiunta la pressione massima, la valvola di sicurezza del serbatoio si attiva. Rivolgersi al Servizio di assistenza autorizzato più vicino per farlo riparare.

TUTELA AMBIENTALE

Le apparecchiature elettriche o elettroniche difettose e/o scartate devono essere raccolte presso gli opportuni siti di riciclaggio.

Solo per i Paesi dell'UE

Non smaltire gli elettroutensili insieme ai rifiuti domestici. Secondo la Direttiva europea 2012/19/EU sui rifiuti delle apparecchiature elettriche ed elettroniche e relativa implementazione nelle normative locali, gli elettroutensili ormai inutilizzabili devono essere raccolti separatamente e smaltiti in modo ecologico.

GARANZIA

I prodotti VONROC sono sviluppati secondo gli standard di qualità più elevati e sono garantiti esenti da difetti si per quanto riguarda i materiali che la lavorazione per il periodo stabilito per legge a decorrere alla data di acquisto iniziale. Se durante questo periodo il prodotto dovesse presentare dei difetti di materiali e/o di lavorazione, contattare direttamente VONROC.

Le seguenti circostanze sono esclude dalla garanzia:

• esecuzione o tentativo di esecuzione di riparazioni o modifiche al prodotto da parte di personale di centri di assistenza non autorizzati;
• usuranormale;
• maltrattamento, uso impropero o manutenzione inadequata del prodotto;
• impiego di ricambi non originali.

La presente costituisce l'unica garanzia espresa o implicita fornita dall'azienda. Non sono concesse及其他 garanzie, né esprese né implicite,或者其他 descrirente in quello documento, comprese le garanzie implicite di commercianità e idoneità per uno scopo particolare. In nessun caso VONROC sare ritenuta responsable di alcun danno incidentale o consequencesiale. I rimEDI offerti dai rivenditori si limiteranno alla riparazione o alla sostituzione delle unità o dei componenti non conformi.

Il prodotto e il manuale per l'utilizzatore sono soggetti a modifiche. I dati tecnici possono essere modificati alla sua ulteriori notifica.

1. SÄKERHETSANVISNINGAR

Purtati protectii antifonice.

Nivelul de putere acustica guarantat LWA = 78 dB(A).
