NÁVOD K OBSLUZE CR506AC Vonroc

Prcte tse si prilozenene bezpecnostniVystrahy, dodatecné bezpecnostniVystrahy a bezpecnostni poukny. Nebudete-li dodržovat tyto bezpecnostniVystrahy a poukny, muze dojit k urazu elektrickym proudem, k vzniku pozaru nebo k zpu\sobeni vazneho zraneni. Uschoveje tyto bezpecnostniVystrahy a poukny pro budouci pouziti.

V teto uživatské priruce a na toto vyrobku jsou pouzity nasledujici symboly:

Prcte ste navod k pouziti.

Upozornuje na riziko zraneni osob, ztraty zivota nebo poskozeni naradi, nebudou-li dodrzovany Pokyny uvedene v toto navodu.

Nevystavujte desti.

Chañte zarizeni préd mrazem.

Zákaz: Neotevírejte kohout,Pokud neni
pripojena vzduchová hadice.

Nebezpeci urazu elektrickym proudem.

Riziko popaleni následkem kontaktu s horkymi povrchy.

Upozorneni: kompresor se muze automaticky rozbehnout v priadé vypadku a nasledného obnoveni napajeni.

Používejte ochranu sluchu.

Tento produkt je vyroben podle platnych bezpečnostních norem ve směrnicićh EU.

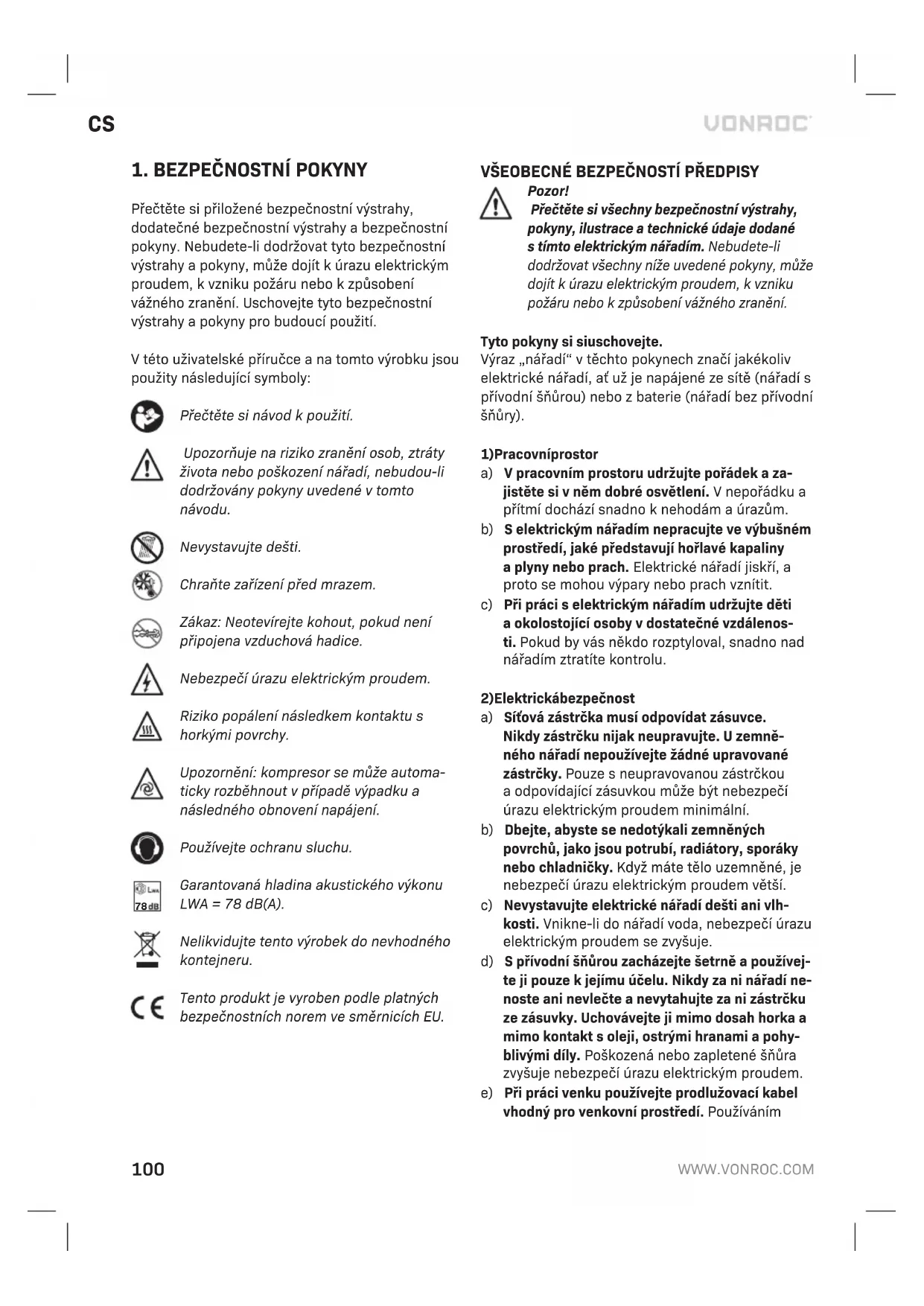

VŠEOBECNÉ BEZPEČNOSTÍ PREDPISY

Pozor!
Přečte ste vsechny bezpečnostní vystráhy,Pokyny, ilustrace a technické udaje dodané s tímo elektrickým náradím. Nebudete-li dodržovat vsechny nizě uvedené pokyny, muže dojít k urazu elektrickým proudem, k vzniku požáru nebo k zpúsobeni vázného zraněni.

TytoPokyny sisiuschovejte.

Vyraz, nárdí v těchtoPokynech značí jakékoliv elektrické nárdí, a'tuž je napajene ze site (nárdí s privodni šnúrou) nebo z baterie (nárdí bez privodni šnúry).

1)Pracovniprostor

a) V pracovnim prostoru udrzujte porádek a za-jistěte si v něm dobré osvětleni. V nepořák u a prítmí docházi snadno k nehodám a urazúm.
b) S elektrickym naradim nepracujte ve vybusnem prostredi, jaké predstavuji hořlavé kapaliny a plyny nebo prach. Elektrické naradi jiskri, a proto se mohou vypary nebo prach vznitit.
c) Pri praci s elektrickym naradim udrzujte deti a okolostojici osoby v dostatechny vdalenosti. Pokud by vas nekdo Rozptyloval, snadno nad naradim ztratite kontrlu.

2)Elektrickábezpečnost

a) Sitová zástrčka musi opodvidat zásuvce. Nikdy zástrčku nijak neupravujte. U zemného nařadi nepoužívejte zádné upravované zástrčky. Pouze s neupravovanou zástrčkou a odpopvidají cí zásuvkou můze byt nebezpeci urazu elektrickým proudem minimální.
b) Dbejte, abyste se nedotykali zemnénych povrchu, jako jsou potrubi, radiatory, sporaky nebo chladnicky. Kdyz mate telo uzemene, je nebezpeci urazu elektrickym proudem vetsi.
c) Nevystavujte elektrické náradi desti ani vlh-kosti. Vnikne-li do náradí voda, nebezpečí urazu elektrickým proudem se zvyšuje.
d) S privodni šnúrou zacházejte šetrné a používejte ji pouze k jejímu učelu. Nikdy za ni naradi né-noste ani nevlečte a nevytahujte za ni zástrčku ze zásuvky. Uchováejte ji mimo dosah horka a mimo kontakt s oleji, ostrými hranami a pohyblivymi dily. Poškozená nebo zapletené šnúra zvyšuje nebezpeci urazu elektrickým proudem.
e) Pri práci venku používejte prodlužovaci kabel vchodný pro venkovní prostřédí. Používáním

kabelu vhdnych pro venkovni prostred se snizuje nebezpeci urazu elektrickym proudem.

f) Musite-li používat toto elektrické nárádi ve vlhkém prostřédí, používejte v elektrickém obvodu proudový chránic (RCD). Použití proudového chránice (RCD) snizuje riziko urazu elektrickým proudem.

3)Osobníbezpečnost

a) Udržujte stále pozornost, soustred'te se na to, co delate, a pri práci s elektrickým náradim se rid'te zdravym Rozumem. Jste-li unaveni nebo pod vlivem drog, alkoholu nebo lékú, s elektrickým náradim nepracujte. Pri práci s elektrickým náradím stač chvilkov a nepozornost, aby došlo k váznému urazu.
b) Vždy používejte prvky osobní ochrany. Vždy noste vchodný prostředek ochrany zraku. Nošením odpovídajích bezpečnostnich pomůcek a vybavení, jak je respirátor, neklouzáva obuv, tvrdý klobouk nebo prostředek ochrany sluchu, se nebezpečí urazu snizuje.
c) Zabrahte nahodnému spusteni náradi. Než náradí zapojite do site, présveděte se, ze je vypínač ve vypnuté poloze. Pře našeni elektrického náradí s prstem na spoustěcím spinači nebo pripojeni elektrického náradí k zdroji elektrické energia, je-li spoustěcí spinač v poloze zapnuto, zvyšuje pravděpodobnost vzniku nahod.
d) Než elektrické nářadi zapnete, suntejte z nej vsechny serizovaci klicce a jiné nastroje. Nechá-te-li klic nebo nastroj ve styku s rotačnim dilem nastroje, muze snadno dojit k urazu.
e) Nikam se nenaprahujte. Udrzujte sioustavné pevný postoj a rovnováhu. V neočekávanych situacích pak dokázete elektrické náradi lépe kontrolovat.
f) Na préci se vchodne oblete. Nenoste Žádný volný odev ani šperky. Vlasy, oblecenim ani rukavicemi se nepřiblizuje k pohyblivým součastem náradi. Volné odev, šperky a dlouhé vlasy by se mohly pohyblivými součastmi zachytit.
g) Pokud je náradi vybaveno tak, ze k němu lze pripojit zařizeni na odsávání a odlucoványi prachu, dbejte, aby bylo pripojeno a rádné používáno. Používámím takového zařazení se snizují rizika spojená s virením prachu.
h) Nedovolte, aby jistota ziskaná castym použivánim náradí vedla ke snizeni vaši po-zornosti a ignorovani zásad bezpečné práce s náradím. Neopatrný ukon muze během zlomku sekundy zpúsobit vázné zraněni.

4) Práce s elektrickým náradim a peče o ne
a) Na elektrické náradí netlăcte. Pro svúj účel zvolte vchodné nářadi. Správné náradí vykoná práci lépe a bezpečnéji rychlostí, na kterou je konstruováno.
b) Gestlize vypinač náradí nezapíná Či nevypíná, náradí nepoužívejte. Elektrické náradí, které se nedá vypinačem ovladat, je nebezpečné a je třeba dát je opravit.
c) Než začnete elektrické nářadi jakkoliv seri-zovat, vyměnovat príslušenstvi nebo ukládat, odpoje jeho zástrčku odsite. Timto preventiv-ním bezpečnostím opatřinem snizité riziko, ze se nářadi bezdečné uvede do chodu.
d) Pokud s náradim nepracujete, uchovávejte je mimo dosah detí. Osobám, které nejsou s ob-sluhou nárádi nebo s těmito pouky seznámery, nedovolte s nim pracovat. V rukou neškolé osoby je elektrické nárádi nebezpečné.
e) Venujte elektrickemu nariad potrebnou udrzbu. Kontrolujte, zda je na nariad vsechno spravne serizeno a utazeno, pohyblive casti nedrou, zdna soucast neni zlomena nebo nariad neni ani jinak ve stavu, ktery by mohl narusit jeho spravny chod. Pokud je elektricke nariad poskozeno, je treba dat je prd pouzitim opravit. Nedostatecne udrzované nariad jiz zpusobilo cetné urazy.
f) Rezné nárdi udrzujte ostre a ciste. Radne udrozované rezné nárdi s nabrousénym ostrim se tak snadno nezadre a snaze se ovláda.
g) Elektrické nárádi, príslušenstvi, vrtáky atd. používejte v souladu s temito tokyny, a to zpú-sobem a pro učel, pro který je nárádi konstruováno. Pritom berte v uvahu pracovní podmíky a práci, kterou chcete vykonat. Používáním elektrického nárádi na cinnosti, na které není konstruováno, se mžete snadno dostat do nebezpečné situace.
h) Dbeje na to, aby byly rukojeti a uchopné povrchySuché, ciste a zbavené oleju a maziv. Kluzké rukojeti a uchopné povrchy neumožnji bezpečnou manipulaci a ovladani náradi v neočekávanych situacích.

5)Servis

a) SveTe opravu vaseho elektrickeho naudi pouze osobesprislu-snou kvalifikaci, ktera bude pouzivat vyhradne originni nahradni dily. Tim zajistite bezpecny provoz tohoto elektrickeho naudi.

SPECIALNIBEZPECNOSTNI POKNY

• Varování! Kompresor smí být použiván pouze ve vchodněch mistrnostech (s dobrým větrárním a okolní teplotou od 5 °C do +40 °C).
• Pred odśroubovánim spoje se zásobnikem stlaceneho vzduchu se ujistěte, zda je zcela uvolněn tlak v zásobníku.
• Je prisné zakázáno vytvářet otvory, svařovat nebo záměrně deformovat zásobník stlačeného vzduchu.
• Neprovádejte na kompresoru zádné úkony, poskud jste neodpojili zástrčku napajecího kabeluze sítové zásuvky.
• Nesmérujte na kompresor proudly hořláve kapaliny.
• Neumistujte zadné hořlavé prédměty do blízkosti kompresoru.
  Kdyz kompresor prave nepotrebujete, prepnete spinac (2) do polohy ^ (vypnuto).
• Nikdy nesmérujte proud stlačeného vzduchu na osoby ani na zviřata.
• Nestehujte kompresor, kdyz se v zasobniku nacházi stlaceny vduch.
• Poznamka: Některé díly kompresoru, jako jsou hlava a průchoź potrubi, mohou dosahovat vysokych teplot. Nedotýkejte se těchto dílú, abyste se nepopálili.
• Pri preprave kompresor nadzvednete pomoci specialnich uchopu Ci rukojeti.
• Děti a zviřata se musí nacházet v dostatečné bezpečné vzdálenosti od provozniho prostoru tohoto stroje.
• Používáte-li tento kompresor pro nástřik barev:

a) Nepracujte v uzavrenem prostoru ani v blizkosti otevreneho plamene.
b) Zajistete, aby bylo v prostredi, kde chcete pracovat, zajsteno dostatecné vetrani.

c) Chrahte si nos a usta speciánlí maskou.

• Nepoužívejte kompresor, je-li poskozen jeho napájecí kabel nebo zástrčka, a požádejte autorizovaný servis o jejich vymenu za originálné nahradní díl.
• Je-li kompresor umistén na povrchu, ktery je vyse nez podlaha, zajistete, aby beshem provozuk kompresoru nemohlo dojit k jeho pádu.
• Nevkladejte prédmety nebo ruce pod ochranné kryty, mohlo dojit ke zraněni nebo k poskození kompresoru.

• Nepoužívejte tento kompresor a jeho príslušenství)\ jako nastroj proti osobám, predmétúm nebo zviřatúm, protoze by mohlo dojt k váznám skodám.

• Pokud kompresor už nepoužíváte, vždy odpojte zástrčku napajecího kabelu ze sítové zásuvky.
  Vzdy se ujistete, zda jsou pro stlaceny vzduch pouzivany specianyl hadice na stlaceny vzduch a zda jsou tyto hadice dimenzovany na stlaceny vzduch generovan'timto kompresorem. Je-li hadice poskozena, nepokousejte se ji opravit.

BEZPECNOSTNI POKNY PRO PRÁCI SPISTOLEMI NA STLACENY VZDUCH

• Kompresor a hadice se mohou během používání velmi zahrát. Kontakt s nimi muže zpúsobit popáleniny.
• Plyny nebo páry nasávané do kompresoru nesmi obsahovat príměsi, které by mohly věst k požáru nebo vybuchu uvnitř kompresoru.
• Pri demontáži hadicové spojky vždy držte hadicovou spojku pevné, aby nedoslo ke zraněni způsoběnému odlétnutím hadice.
• Pri práci s ofukovací pistolí používejte ochranné bryle. Cizi tělesa a odfouknute Častice mohou snadno zpúsobit zraněni.
  Nemirte ofukovaci pistol na lidi ani ji nepouzivejte k cisteni odevu, ktere mate na sobe.

Elektrická bezpečnost

Používáte-li elektrická zařizení, vždy dodržujte platné bezpečnostní predpisy, aby bylo omezeno riziko způsobění požáru, urazu elektrickým proudem nebo zraněné osob. Prečtěte si následujíci bezpečnostníPokyny i prilozěné bezpečnostníPokyny.

Vždy zkontrolujte, zda se napajeci napétí sítě shoduje s napajecim napetim na vykonovém štítku.

Pripojeni k napajecimu napeti

Zkontrolujte, zda jsou napajeci napeti a zastrcka napajeciho kabelu vchodne pro vas stroj. Podivejte se na vykonovy stitek stroje. Vsechny zmeny smi provadet pouze kvalifikovan'y elektrikar.

Varovani! Toto zarizeni musi byt uzemneno. Neni-li toto zarizeni radne uzemneno, muze dojit k urazu elektrickym proudem. Ujistete se, zda je pouzivaná zasuvka uzemnena. Mate-li jakekoli pochybnosti, pozadeje o kontrlu kualifikovaného elektrikäre.

Varovani! Pri pripojovan (odpojovan)
zastrocky k (od) zasuvce se vyvarujte
kontaktu s kolíky zastrocky. Takový kontakt
zpúsobí važný uraz elektrickým proudem.

Vymena kabelu nebo zastrcek

Je-li nutná yvměna napajecího kabelu, musí byt provedena vyrobcem nebo jeho autorizovaným zastupcem, aby bylo zabráněno bezpečnostímu riziku. Po yvměne napajecích kabelu nebo zástrček staré kabely a zástrčky ihned zlikvidujte. Připojení zástrčky poškozeného kabelu k sítové zásuvce je velmi nebezpečné.

Použití prodlužovacích kabelú

Používejte pouze schvaleny prodlužovaci kabel, který je vchodný pro príkon tohoto stroje. Minimálné prúřez vodice je 1,5 mm². Používáte-li civku s kabel, vždy z civky odviñe celý kabel.

2. INFORMACE O ZARIZENI

Zamyslené pouziti

Tento kompresor je urcen k vyrobě stlačeného vzduchu, ktery se pak používa pro pneumaticke náradi. Tento kompresor není urcen pro nepretržity provoz.

TECHNICKE UDAJE

Modelové Číslo CR506AC /	CR506AC_ ŠEDÁ / CR506AC_BÍLÁ
Typ kompresoru Pístový – bezolejový – tichý
Pohon kompresoru Přímý pohon
Napětí 220-240 V~
Kmitočet 50 Hz
Příkon 750 W
Výkon 1 ks
Provozní režim S3 50 % *
Volnoběžné otáčky 1450/min
Třida ochrany IP IP30
Třida ochrany Třida I
Vstrup vzduchu 128 l/min
Vystup (stlačeného vzduchu) pri 7 bar	42 l/min
Vystup (stlačeného vzduchu) pri 4 bar	65 l/min

Max. tlak na vystupu 8 bar
Zapínací tlak přibl. 6 bar
Vypínací tlak přibl. 8 bar
Objem zásobníku	24 l
Délka kabelu	2 m
Hmotnost	23 kg
Akustický tlak	\( L_{pA} = 79,7 \) dB(A)\( K_{pA} = 3 \) dB(A)
Akustický výkon L	\( _{WA} = 92,7 \) dB(A)\( K_{WA} = 3 \) dB(A)

• S3 = prerušovany provoz bez vlivu na spoustěné zařizení. To znaměna,Že v Časovém intervalu 10 minut je maximálné doba provozu 50% (napr. 5 minut provozu a 5 minut klidu) za optimálné podminek prostředí (max. teplota 25°C). Dodržováni těchtoPokynů a predepsánych intervalú udžby umožné správnou funkci vyrobku po dlouhou dobu.

POPIS

Císlav následujíím textu odkazuji na obrázky na stranách 2-3.

1. Kryt
2. Spinac
3. Tlakovy spinač
4. Regulatortlaku
5. Rychlospojka (vystupni)
6. Tlakomer(provozní tlak)
7. Tlakomér (tlak v zasobniku)
8. Pojistny ventil
9. Rukojet
10. Tlaková trubka
11. Vypoustéci kohout
    12.Vstup vzduchu
    13.Vzduchovy filtr
    14.Ochranny spinač
    15.Zasobnik
12. Pryžové nožky
13. Srouby
14. Podložky
15. Matice(pro nožky)
16. Kolecka
    21.Osy kolecek
17. Pojistné podložky
18. Matice (pro kolečka)
19. Srouby s hlavou s vinitrínim šestihranem

3.SESTAVENI

Pred sestavenim vždy vypněte stroj a odpoje zástrčku napajecího kabelu ze sǐtové zásuvky.

Montáž koleček (Obr. A, B)

1. Zasunte osu kolecka se zavitem (21) do prislušného otvoru v kolečku (20).
2. Nasad'te kolo (20) na{jnu stranu zasobniku 15).Pouzijte dodanou povistnou podlozku (22) a matici (23),jak je znazorneno na obrzku B.
3. Utáhněte matici (23) pomoci kliče.
4. Tyto kroky zopakujte pro druhé kolečko (20) na druhé straně zásobníku (15).

Sestavení pryžové nožky (obr. A, C)

1. Zasunte sroub (17) do prislušného otvoru v podložce (18).
2. Zasunte sroub (17) do prislušného otvoru v pryžové nožce (16).
3. Nasadte pryžovou nožku (16) na jedem ze dvou montáznich bodu ve spodni casti zasobniku (15), jak naznačuje obrázek C.
4. Utáhněte matici (19) pomoci kliče.
5. Tyto kroky opakujte pro druhou nozku (16) a druhy montázní bod.

Sestavení rukojeti (obr. A, D)

1. Zasunte rukojet (9) do prisluśnych otvoru na zásobnínu (15), jak ukazuje obrázek D.
2. Vlozte ctyri 4 srouby s hlavou s vnitnim sesstihranem (24) do otvoru a utahnete je otacenim po smeru pohybu hodinovych ručicek, jak ukazuje obrázek D.

Nasazeniyzduchového filtru (Obr. A, E)

1. Pred použitím kompresoru sejměte prepravní víko a nasadte vzduchový filtr (13), který je současti dodávky.
2. Vzduchovy filtr (13) nasadite tak, ze jej našroubujete po směru hodinovych ručićek na vstup vzduchu (12), jak je naznačeno na obrázku E.

Instalace kompresoru

• Kompresor by měl být nainstalován v dobre větraném a suchém prostředí.
• Ujistete se, ze je kompresor umistén na vodorovné a stabilní podložce.
  Kompresor umistete na rovny povrch nebo v maximalmim sklonu 10^ , na dobre vetranedem

mistéchränénem préd atmoseferrickymlvivy, ne ve vybushem prostre.

• Pokud je povrch nakloněny a hladký, dohlédněte na to, aby se kompréso rěhem provozu nemohl dát do pohybu.
• Pro správné větrání a úcinné chlazení je duleži-te, aby byl kompresor umistěn alespón 50 cm od jakékoliv stěny nebo prekázky.
• Ujistete se, ze je kompresor prepravovan spravnym zpusobem, neotacejeje vzhuru nohama anezvedejte jej pomoci haku ani lan.

4.POUZITI

Musite kompresor uplně smontovat, než ho budete moci použít poprve.

Dlouhe napajeci kabely, prodlužovaci kabely, civky s kabely atd., zpúsobujíPokles napajeciho napétia mohou brinit spusteni motoru kompresoru. Nepouživejte kabely delsí než 10 m. Firma Vonroc doporučuje raději použit delsí vzduchovou hadici, je-li to nutné.

Müze byt obtiznejsi spustit motor pri teplotach pod 5^

Sestava hlavy/válcé/trubky muze dosahovat
vyskych teplot, proto budte opatrni pri
praci v blízkosti těchto cásti a nedotýkejte
se jich, abyste se nepopálili.

Spusteni (Obr. A)

1. Ovebre, zda napeti site odpovidá specifikacim uvedenym na vykonovém stitku stroje.
2. Prepnete vypinae (2) do polohy ^ abystekompresor vypnuli.
3. Připojte zástrčku napajecího kabelu do sítové zásuvky.
4. Přepněte vypínač (2) do polohy „l“, abyste kom-presor zapnuli.
5. Provoz kompresoru je plně automatický. Tlakový spínač (3) zastaví kompresor pri dosaženi maximálné hodnoty tlaku a spustí jej, když tlak klesne pod minimálné hodnotu. Tlakový spínač (3) je nastaven z výroby. Normálné je rozdíl tlaku mezi maximálné a minimálné hodnotou príblžné 2 bar/29 psi. Kompresor se zastaví, když je dosaženo tlaku 8 bar (116 psi) (to je maximálné provozní tlak) a automaticky se Rozběhne, když tlak v nádrží klesne na 6 bar (87 psi).

Pripojeni vzduchové hadice a náradi (Obr. A)

1. Otočte knoflikem regulátoru tlaku (4) proti směru hodinovych ručíček, až se tlak zcela uvolní.
2. Zasunte spojku vzduchové hadice (není současti dodávky) do rychlospojky (5) na kompresoru. Prizasunuti do rychlospojky se ozve cvaknuti, které indikuje zajistěné vzduchové hadice.
3. Pripoje pneumaticke náradi (není současti dodávy), které chcete použít, na rychlospojku vzduchové hadice.
4. Otačejte knoflikem regulátoru tlaku (4) po směru hodinovych ručićek, dokud tlakomér (6) nebude ukazovat uroven tlaku, jakou potrebujete.
5. Vase pneumaticke náradi je nyní pripraveno k použiti.

Odpojení vzduchové hadice a pneumatickeho náradí (Obr. A)

Pri uvolnovani rychlospojky vzdy drzite hadici pevn, abyste se ochrani prest zranenim zpusobem odskakujic hadici.

1. Otočte knoflikem regulátoru tlaku (4) proti směru hodinovych ručíček, až se tlak zcela uvolní.
2. Snižte tlak aktivaci pneumatickeho náradí (není současti dodávky).
3. Stáhněte objímku na rychlospojce vzduchové hadice směrem dozadu a odpoje pneumaticke náradí.
4. Stáhněte objímku na rychlospojce směrem dozadu (5) a odpoje hadici.

Odečitání tlaku (Obr. A)

Tento kompresor je vybaven dvěma tlakoměry (6, 7). Tlak v zásobníku mžěte odečíst na tlakoměru (7) a provozní tlak (regulovaný tlak) na tlakoměru (6). Na Černé stipnici mžěte odečíst tlak v Jednotce bar a na Červénu PSI.

Nastaveni provozniho tlaku (Obr. A)

Neni vždy nezbytné použivat maximálné provozné tlak. Pneumaticé náradí Častó potřebruje nizsī tlak. Vždy zkontrolujte správný provozné tlak náradí, které se chystáte použít.

U kompresoru dodávanych s regulátorem tlaku (4) je nutné správně nastavit provozní tlak. Provozní tlak je možné nastavit pomoci otočného knoflíku na regulátoru tlaku (4):

• Otačením ve směru hodinovych ručićek se pro- vožné tlak zvyši.
• Otačením proti směru hodinovych rucíček se provozní tlak sníži.

Poznamka: Pokud pri nastavovani tlaku nebudete mit pripojeno pneumaticke naradi, muze se stat, ze tlakomer (6) nebude presne reagovat na ubytek tlaku.

Ochranny spinae (Obr. A)

Motor je vybaven ochrannym spinačem proti pretiženi (14). Pokud dojde k pretiženi kompresoru, ochranný spinač (14) automatický vypne zařiženi, aby byl kompresor chráněn pred prehátím. Pokud se aktivuje ochranný spinač (14), vypnéte kompresor pomoci vypínače (2) a počkejte, dokud kompresor nevychladne. Poté stisknéte ochranný spinač (14) a kompresor znovu spustte.

Dokončeni použiti (Obr. A, F)

Nedotykeje se kompresoru, dokud neuplyne alespon 10 minut od vypnuti jho napajeni.

Pokud hrozi nebezpeci mrazu nebo pokud neplanujete kompresor delsi dobu pouzivat, musite jej radne uskladnit.

1. Zkontrolujte, ze je vypinač (2) v poloze „O".
2. Vypojte zástrčku napajecího kabelu ze sítové zásuvky.
3. Snižte tlak v zásobníku až na príblízně 2 bar pomoci pripojeného pneumaticého náradí.
4. Potom pomalu otevrete vypousteci kohout (11) na spodni strane zasobniku. Voda, ktera se nashromazdila v zasobniku (15), nyni vytece.
5. Budte opatrní,Pokud v zásobníku (15) zústal stlaceny vduch,voda muze dystrɪknout pod tlakem.Doporuceny tlak max.1-2 bar.
6. Odpojte pneumaticke nara di hadici.
7. Vycistete a ulozte zaifieni (viz ccast, Udrzba").

5.UDRZBA

Prid cistenim a provadernim udrzby vzdystroj vypnete a vypojte zastrku napajecihokabel ze sitove zasuvky.

Nedotykeje se kompresoru, dokud neuplyne alespon 10 minut od vypnuti jho napajeni. Riziko popalen!

Vždy snižte tlak v zasobníku, než začnete s jakýmkoliv Čistěním a udžbou.

Pravidelné cistete kryt zaizení jemnám hadrikem, ideálne po každem použitú. Ujistete se, zda nejsou vetrací otvory zaneseny prachem nebo jinymi necistotami. Odolnějs necistoty odstraťe pomoci jemného hadriku navlhceného v mydlovie pěné. Nepoužívejte zádná Rozpoustědla, jak je sou benzín, lih, Čpavek atd. Takové chemické látky mohou zpúsobit poskození dílú z umělé hmoty.

Vypusteni zasobniku (Obr. F)

Pred každým použitím zkontrolujte tlakovou nádobu, zda nejevi známky koroze a poskození. Nepoužívejte kompresor s poskozenou nebo zkorodovanou tlakovou nádobou.

V zásobníku se chasem nashromáží voda ze stlačeného vzduchu. Pravidelné vypoustějte vodu ze zásobníku, aby nedocházelo k jeho korozi. Závisi to na vlhosti, ale doporučujeme po kaźdem použiti.

1. Snizte tlak v zasobniku az na prblizné 2 bar pomoci pripojeneho pneumatickeho naraudi.
2. Potom pomalu otevṛte vypoustěci kohout (11) na spodni straně zásobníku. Voda, ktera se nashromáždila v zásobníku, nyní vyteče
3. Budte opatrní,Pokud v zásobniku zústal stlaceny vduch,voda muze vystriknout pod tlakem.Doporuceny tlak max.1-2 bar.

Cisteni vzduchoveho filtru (Obr. G)

Doporucje se demontovat saci filtr po 50
provozni hodinach a vycistit vlozku filtru
profouknutim stlaenym vzduchem.

Pokud kompresor pracuje v Čistém prostřédi, doporučuje se vyměnit vložku filtru alespon jejednou ročné. Pokud je prostřédi, ve kterém kompresor pracuje, prasné, je nutné Častějsí výměna. Ucpany sací filtrdramaticky snizuje vykon kompresoru.

1. Otevřete poloviny plaste vzduchoveho filtru. K profouknuti vsech casti filtru pouzijte stlaceny vzduch o nizkém tlaku (cca 3 bar).
2. Opačným postupem filtr smontujte.

SKLADOVÁNÍ A OCHRANA PRÉD MRAZEM

Kompresor a prislustenstv, které nebylo upnè vypusténo, mûze byt zniceno mrazem. Provedte kompletni vypusténi kompresoru i和他的 prislustenstvi, abyste je uchrani prid mrazem. Sladujte toto zaízeni v dobre vetranych, suchych prostorach, kde teplotaneklesá pod +5°C.

Kdyz toto na radi nepouzivate,ulozte ho na bezpecnem miste mimo dosah deti.

Závady

Nepracuje-li toto zarizenis spravnene, nizé je uveden seznam moznych pricin těchto problemu a také seznam rešeni závad:

Ztrávazduchu

• Mûze být zpúsobena nedostatečnám utěsněnémi spoje.
  Zkontrolujte vsechny vzduchové spoje tak, ze je navlhcite mydlovym Roztokem (nikdy nepouzivejte tento Roztok v blizkosti elektrickych spoju).
  Kdyz je zásobnik prázdny a plni se. Uživatel může u tlakového spínače zaslechnout sycivy zvuk. To je normalné, zvuk ustane drive, než kompresor dosáhne tlaku 1,5 bar.
  Zkontrolujte, zda je vypousteci kohout (11) dobre uzavren.

Kompresor se nerozböhne

Pokud se kompresor nechce rozběhnout, zkontrolujte následujíci:

Zda napeti elektrické sítě odpovída napeti na vykonovém štítku.
Zda se nepouživaji elektrické prodlužovaci kabely s vadným jadrem nebo nasprávnou delkou.
Zda není provozní prostřédi príliš chladné (teplota pod 5 °C).
Zda je do kompressoru privadena el. energia (zastroka je spravne zapojena, magneto-tepelné pojistky nejsou preruseny).

Kompresor se nevypne

Pokud se kompresor nevypne po dosaženi maxi-mánlího tlaku, aktivuje se pojistné ventil zásobnínu. Je nezbytnékontaktovatnejblizsí servis a požádat o opravu.

OCHRANA ZIVOTNIHO PROSTREDI

Poskozená a likvidovaná elektrická nebo elektronická zařizení musí byt odevzdána ve sbernych dvorech, které jsou určeny pro tento učel.

Na toto vyrobku a v toto nadvodu mohou byt provadeny zmény. Technické udaje mohou byt zméneny bez prédchoziho upozorneni.

Pouze pro zeme EU

Nevyhashujte elektrická nařadi do bežného domáciho oppadu. Podle evropské směrnice 2012/19/EU týkají se likvidace elektrických a elektronickích zařizení a jejimplementace do vnitrostátného práva, musí byt nepouživané elektrická nařadi shromazdována odděleně a jejich likvidace musí byt provedena tak, aby nedoslo k ohrožné Životného prostředí.

ZÁRUKA

Vyrobyk y VONROC jsou vyvijeny v souladu s pozadavky norem na nejvyšsí kvalitu a je zaruceno, ze po dobu platné záruky, ktera začiná běžet dne mpuvodniho nákupu, nebudou na těchto vyrobcích zádné vady materialu, ani vady zpúsobene špatnym dilenským zpracovámim. Dojde-li během tohoto odobí k závade v dusledku vady materialu nebo dilenského zpracování, kontaktujte prímo firmu VONROC.

Z teto zaruky jsou vylouceny nasledujici pripady:

• Opravy nebo upravy tohoto zařizení byly provedeny nebo byly provedeny pousuy o jejich provedeni v neautorizovaných servisech;
  -Beznéopotbrebeni;
• Toto zařizení bylo nesprávně použito, nevhodné použito nebo nebyla provaděna jeho správná udržba;
• Byly použity neoriginalni nahradni dily.

Vyse uvedene predstavuje Jedinou zaruku poskytovanou spolecnosti, a'uz vyslovnu nebo prdepokladanou. Neexistuju zdne dalsi zaruky, vyslovné ani nebo prdepokladane, ktere presahuji ramec zde uvedeneho, vctnene prdepokladanych zaruk prodejnosti a vchodnosti pro urciti uel. VONROC v zdinem priadne neodpovidza za jakekoliv nahodné nebo nasledné skody. Opravné prostredky prodejcuse omezujy vhradnene na opravu nebo ymenu nevyhovujicich jegnotek nebo dilu.

C
