633629 - Pistola ad aria compressa SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Pistola per sabbiatura pneumatica
Marca	Silverline
Modello	633629
Pressione di esercizio	3 – 6 bar
Pressione massima di esercizio	8 bar
Consumo d'aria	156 L/min
Diametro dell'ugello di proiezione	6 mm
Diametro dell'ugello per materiale	3 mm
Alimentazione abrasivo	Per aspirazione
Tubo di alimentazione materiale	10,5 x 18 mm, 1,5 m, gomma
Abrasivi consigliati	Corindone, sabbia, sfere di vetro, carburo di silicio, gusci di noce
Raccordo di ingresso aria	1/4" BSP con raccordi rapidi EN-6 e EQ-4
Diametro minimo del tubo dell'aria	9,5 mm
Peso	0,45 kg
Livello di pressione acustica	90 dB(A)
Livello di potenza acustica	89 dB(A)
Valore delle emissioni vibratorie	2,03 m/s²
Protezione acustica richiesta	Sì, al di sopra di 85 dB(A)
Dispositivi di sicurezza consigliati	Occhiali di sicurezza, guanti, maschera respiratoria, casco
Conformità CE	Direttiva macchine 2006/42/CE, EN 1953:1998+A1:2009
Garanzia	3 anni (con registrazione entro 30 giorni)
Manutenzione	Pulizia regolare con spazzola morbida, lubrificazione delle guarnizioni
Pezzi di ricambio inclusi	Ugello di proiezione di ricambio, due raccordi rapidi

Domande frequenti - 633629 SILVERLINE

Come assemblare la pistola per sabbiatura?

Assicurarsi che l'anello di serraggio sia ben stretto. Collegare un'estremità del tubo in gomma all'ugello di aspirazione e l'altra estremità al raccordo del tubo di alimentazione materiale. Immergere l'ugello di aspirazione nell'abrasivo, la punta del tubo di decompressione al di sopra del livello dell'abrasivo.

Quali abrasivi posso utilizzare con questa pistola?

Gli abrasivi consigliati sono: corindone, sabbia, sfere di vetro, carburo di silicio e gusci di noce. Evitare materiali troppo grossolani o troppo densi che potrebbero ostruire l'apparecchio.

Quale pressione dell'aria è raccomandata per la sabbiatura?

La pressione di esercizio consigliata è compresa tra 3 e 6 bar. Non superare mai la pressione massima di 8 bar indicata sull'apparecchio.

Come pulire la pistola dopo l'uso?

Scollegare l'alimentazione d'aria e spurgare l'aria residua. Rimuovere il tubo e l'ugello. Pulire tutto il circuito con una spazzola morbida o un panno asciutto. Non pulire mai gli orifizi con fili metallici. Lubrificare leggermente le guarnizioni e le parti mobili.

Cosa fare se il materiale non viene proiettato?

Controllare la pressione dell'aria (impostare tra 3-6 bar). Sturare il tubo di alimentazione materiale. Verificare che l'abrasivo sia asciutto e adatto. Se ostruito, smontare la pistola e pulirla.

Come sostituire l'ugello di proiezione?

Scollegare l'aria compressa e il tubo in gomma. Rimuovere l'anello di serraggio e l'ugello usurato. Pulire le guarnizioni e le filettature, installare il nuovo ugello, rimontare l'anello e serrare saldamente.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di sicurezza resistenti agli urti, guanti adatti, una maschera respiratoria (o anche un casco con apporto d'aria) e protezioni acustiche se il livello sonoro supera 85 dB(A).

Come regolare la potenza di sabbiatura?

La potenza si regola aumentando o riducendo la pressione dell'aria fornita, nell'intervallo da 3 a 6 bar. Regolare in base alla superficie e all'abrasivo utilizzato. Testare prima su un pezzo di scarto.

Cosa fare in caso di perdita d'aria?

Controllare tutti i raccordi e i tubi. Applicare del nastro PTFE sulle filettature se necessario. Se la perdita persiste, sostituire le guarnizioni o le parti danneggiate.

Come effettuare la manutenzione regolare della pistola?

Pulire l'apparecchio dopo ogni utilizzo con una spazzola morbida. Lubrificare guarnizioni, cuscinetti e molle con un olio lubrificante adatto. Conservare in un luogo asciutto e sicuro. Controllare regolarmente lo stato degli ugelli e dei tubi.

MANUALE UTENTE 633629 SILVERLINE

Descrizione dei simboli

La targhetta sul vostro strumento può mostrare simboli.

Questi rappresentano importanti informazioni sul prodotto o le istruzioni sul suo utilizzo.

Indossare la protezione dell'udito

Indossare occhiali protettivi

Indossare protezione delle vie respiratorie

Indossare una protezione per la testa

Indossare la protezione delle mani

Leggere il manuale di istruzioni

NON utilizzare con bombole di gas compresse!

Fumi o gas tossici!

Conforme alla legislazione e norme di sicurezza

Protezione ambientale

Utensili ad aria non devono essere smaltiti insieme ai rifiuti domestici. Essi contengono tracce di olio e di altri lubrificanti. Riciclare dove esistono strutture idonei. Verificare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio

Specifiche Tecniche

Pressione di esercizio: 3-6 bar (43-87 psi)

Pressione massima di esercizio: 8 bar (116 psi)

Consumo d'aria: 156 L/min (5.5 cfm)

Diametro dell'ugello di fluido aria:.... 6 mm

Diametro dell'ugello di materiale: ....3 mm

Tipo di alimentazione: ...... aspirazione

Materiale del tubo di alimentazione: 10.5 x 18 mm x 1.5 m, tubo di gomma

Abrasivi consigliati: ......ossido di alluminio, sabbia, perle di vetro, carburo di silicio, gusci di noce

Ingresso aria:....¼" BSP, fornito con due maschi aerei connettori rapidi (EN-6 'UK' e-4 tipi di EQ" europei")

Diametro del tubo di alimentazione dell'aria minima: 9,5 mm ( ^3/_8 ")

Peso 0.45 kg

Dati sul rumore e sulle vibrazioni:

Livello di pressione sonora secondo EN 1953/A1:2009:

Pressione sonora ....L PA = 90 dB(A)

Max. Potenza sonora ....L WA=101 dB(A)

Tolleranza K = 3 dB

Il livello di intensità del suono per l'operatore può superare le 85 dB (A) e le misure di protezione del suono sono necessari.

Valore di emissione di vibrazione....a h=2.5 m/s^2

Come parte del nostro continuo sviluppo dei prodotti, le specifiche dei prodotti Silverline possono modificare senza preavviso

Rumore e vibrazioni

I livelli sonori e vibrazioni nella specifica sono determinate secondo la norma ISO 28927-3. Le figure date possono essere utilizzati per confrontare strumenti simili testati a questo standard. Questi dati possono essere utilizzati per valutare l'esposizione a livelli di rumore e vibrazioni.

Le cifre rappresentano il normale utilizzo per lo strumento in condizioni normali di lavoro. Un cattivo stato di manutenzione, lo strumento montato in maniera errata o usata impropriamente può produrre un aumento dei livelli di rumore e vibrazioni. Il periodo totale di lavoro che è possibile utilizzare questo strumento dovrà tener conto nei periodi in cui lo strumento è inattivo o spento. Permettere frequenti pause di riposo durante il funzionamento di questo strumento.

E 'nell'interesse degli utenti per massimizzare la loro sicurezza usando l'attrezzatura di sicurezza giusta come protezione per le orecchie che proteggono contro il rumore forte o ripetitivo e guanti anti-vibrazione che riducono al minimo le vibrazioni. Non utilizzare lo strumento con le mani al di sotto di una temperatura normale, siccome vibrazioni avranno un effetto maggiore.

Suono

La direttiva sonora 2000/14/CE è stata introdotta per la protezione contro i rischi per la salute e la sicurezza che derivano, o possono derivare, dall'esposizione al rumore e il rischio di udito. La direttiva può essere utilizzata per definire esposizione al rumore ed i parametri fisici, quali la pressione acustica di picco e il livello di esposizione giornaliera e settimanale. Particolare attenzione dovrebbe essere presa al livello di esposizione e durata. Per ulteriori informazioni sulla direttiva 2003/10/CE rumore visita si prega di visitare L'Agenzia europea per la sicurezza e la salute sul lavoro www.osha.europa.eu

Vibrazione

Gli Agenti Europei Fisici (Vibrazioni) della direttiva 2002/44/CE è stata introdotta per controllare l'esposizione delle vibrazioni durante il lavoro. La direttiva consente agli utenti di strumenti di prendere decisioni informate sulla quantità di tempo impiegato nel lavoro. Coloro che operano regolarmente apparecchiature ad alta vibrazione per un periodo prolungato di tempo sono a più alto rischio di problemi di salute. ISO 28927-3 misura vibrazioni in tre direzioni che è conosciuto come Tri-assiale o somma di misura vettoriale. Durante il funzionamento di apparecchiature ad alta vibrazione assicurarsi di non superare i livelli di esposizione. Per maggiori dettagli su La vibrazione direttiva 2002/44/CE si prega di visitare L'Agenzia europea per la sicurezza e la salute sul lavoro www.osha.europa.eu

Sicurezza Generale

• Per rischi multipli, leggere e capire le istruzioni di sicurezza prima di installare, utilizzare, riparare, eseguire la manutenzione, sostituire gli accessori, o lavorare vicino questo utensile. La mancanza di eseguire queste istruzioni può provocare gravi lesioni.
• Solo gli operatori qualificati e addestrati devono installare, regolare o utilizzare questo utensile
• Non modificare questo utensile. Le modifiche possono ridurre l'efficacia delle misure di sicurezza e aumentano i rischi per l'operatore.
• Non gettare le istruzioni di sicurezza, consegnarli all'operatore.
• Non utilizzare questo strumento se lo strumento è stato danneggiato.
• Strumenti sono controllate periodicamente per verificare che i valori ei marchi richiesti da questa parte della ISO 11148 sono leggibile sullo strumento. Il datore di lavoro / utente deve contattare il produttore per ottenere le etichette di marcatura di ricambio in caso di necessità.

ATTENZIONE: Questo apparecchio non è destinato all'uso da parte di persone (inclusi i bambini) con capacità ridotta, fisici o mentali, o con mancanza di esperienza o di conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da una persona responsabile della loro sicurezza. I bambini devono essere sorvegliati per assicurarsi che non giochi con l'apparecchio.

Rischi Proiettabili

- Essere consapevoli del fatto che il fallimento del pezzo o accessori, o anche lo strumento inserito in sé può generare proiettili ad alta velocità.

• Indossare sempre protezione degli occhi resistente agli impatti durante il funzionamento di questo strumento. Il grado di protezione richiesto deve essere valutato per ogni uso.
• Per i lavori sopraelevati, indossare un casco protettivo.
• I rischi per gli altri dovrebbero essere valutati anche in questo momento.
• Assicurarsi che il pezzo di lavoro sia fissato saldamente.

Rischi D'impigliamento

- Intasamento e/o lacerazioni possono verificarsi se abiti svolazzanti, gioielli personali, collane, capelli o guanti non sono tenuti lontani dallo strumento e i suoi accessori.

Rischi Operativi

• Utilizzo dello strumento può esporre le mani degli operatori a rischi, compresi tagli e abrasioni e al calore.
• Indossare guanti per proteggere le mani.
• Gli operatori e il personale di manutenzione devono essere fisicamente in grado di gestire il peso, massa e potenza dello strumento.
• Tenere lo strumento correttamente, essere pronti a contrastare i movimenti normali o improvvisi e avere entrambe le mani a disposizione.
• Mantenere una posizione di equilibrio del corpo e appoggio sicuro.
• Rilasciare il dispositivo d'avvio e di arresto in caso di interruzione della fornitura di energia.
• Utilizzare solo lubrificanti consigliati dal produttore.
• Occhiali di sicurezza personali di protezione devono essere utilizzati; guanti e indumenti protettivi sono raccomandati.
• Evitare il contatto diretto con parti in movimento, al fine di evitare di comprimere o il taglio di mani o altre parti del corpo. Indossare guanti per proteggere le mani.
• C'è un rischio di scariche elettrostatiche se utilizzato su plastica e altri materiali non conduttivi.

Rischi di Movimento Ripetitivi

• Quando si utilizza questo utensile per svolgere attività in relativi al lavoro, l'operatore può provare scomodità nelle mani, braccia, spalle, collo o altre parti del corpo.
• Durante l'utilizzo di questo utensile, l'operatore deve adottare una postura comoda, mantenendo posizione stabile ed evitare posture scomode o fuori bilancio. L'operatore dovrebbe cambiare postura durante le attività estese, in quanto possono aiutare ad evitare disagi e fatica.
• Se l'operatore presenta sintomi persistente o ricorrente come scomodità, spasmi, dolore, formicolio, intorpidimento, sensazione di bruciore o rigidità, questi segnali di pericolo non dovrebbero essere ignorati. L'operatore deve dire al datore di lavoro e consultare un professionista qualificato di salute

Pericolo di Accessori

• Scollegare questo utensile dalla fornitura di energia prima di inserire o modificare lo strumento inserito o accessorio.
• Evitare il contatto diretto con lo strumento inserito durante e dopo l'uso, in quanto può essere caldo o tagliente.
• Utilizzare solo i formati ei tipi di accessori e materiali di consumo che sono raccomandati dal produttore di questo utensile, non utilizzare altri tipi o formati di accessori o materiali di consumo.

Rischi sul luogo di lavoro

• Scivolamento, inciampamento e cadute sono le principali cause di infortuni sul lavoro. Essere consapevoli di superfici scivolose causati dall'uso dello strumento e anche di rischi di viaggio causati dalla linea aerea o tubo idraulico.
• Questo strumento non è destinato ad essere utilizzato in atmosfera potenzialmente esplosiva e non è isolata dal contatto con la corrente elettrica.
• Assicurarsi che non ci siano cavi elettrici, tubi del gas, ecc. che possono causare un pericolo se danneggiato da un uso dello strumento.

Pericoli di fumi e polvere

- La polvere e fumi generati quando si utilizza questo utensile possono causare problemi di salute (ad esempio il cancro, difetti di nascita, asma e / o dermatite), valutazione del rischio e l'attuazione di controlli adeguati per questi rischi sono essenziali.

• La valutazione del rischio dovrebbe includere polvere creata mediante l'uso dello strumento e il potenziale per disturbare polvere esistente.
• Dirigere il gas di scarico in modo da minimizzare il disturbo di polvere in un ambiente pieno di polvere.
• Se polvere o fumi vengono creati, la priorità è controllarli nel punto di emissione.
• Utilizzare una protezione respiratoria secondo le istruzioni del datore di lavoro e come richiesto dalla salute e norme di sicurezza.

Rischi Sonori

• L'esposizione a elevati livelli di rumore può causare danni permanenti, disabilitare la perdita di udito e di altri problemi, come il tinnito (scampanellio, fischio o ronzio nelle orecchie). Pertanto, la valutazione del rischio e l'attuazione di controlli adeguati per questi rischi sono essenziali.
• Controlli adeguati per ridurre il rischio può includere azioni, come i materiali di smorzamento per evitare pezzi di "suonare".
• Usare protezioni acustiche in conformità con le istruzioni del datore di lavoro e come richiesto dalla salute e norme di sicurezza.
• Utilizzare e mantenere questo strumento come raccomandato nel manuale d'uso, per evitare un inutile aumento del livello di rumore.
• Selezionare, mantenere e sostituire lo strumento di consumo / inserito come raccomandato nel manuale di istruzioni, per evitare un inutile aumento del rumore.
• Se questo utensile ha un silenziatore, sempre assicurarsi che sia a posto e in buono stato di funzionamento quando lo strumento è in funzione.

Rischi da Vibrazioni

• Le informazioni per l'uso devono richiamare l'attenzione ai rischi delle vibrazioni che non sono stati eliminati dalla progettazione e costruzione e rimangono i rischi delle vibrazioni residue. Essa deve consentire i datori di lavoro di individuare le circostanze in cui l'operatore è probabile che sia a rischio di esposizione alle vibrazioni se la vibrazione-valore di emissione ottenuti con ISO 28927-3 non rappresentano adeguatamente l'emissione di vibrazioni gli usi previsti (e abusi prevedibili) di informazioni aggiuntive macchina e/o avvertenze sono fornite per consentire ai rischi derivanti da vibrazioni per essere valutati e gestiti.
• L'esposizione alle vibrazioni possono causare la disattivazione di danni ai nervi e afflusso di sangue delle mani e delle braccia.
• Indossare indumenti caldi quando si lavora in condizioni freddi e di mantenere le mani calde e asciutte.
• Se si verificano intorpidimento, formicolio, dolore o lo sbiancamento della pelle per le dita o le mani, smettere di usare l'utensile, informare il datore di lavoro e consultare un medico.
• Utilizzare e mantenere l'utensile come raccomandato nel manuale d'uso, per evitare un inutile aumento dei livelli di vibrazioni.
• Tenere l'utensile con una presa leggera ma sicura, tenendo conto delle forze di mano di reazione richieste, perché il rischio di vibrazione è generalmente maggiore quando la forza di presa è maggiore.

Ulteriori istruzioni di sicurezza per utensili elettrici pneumatici

Aria sotto pressione può causare lesioni gravi:

• Chiudere sempre l'alimentazione dell'aria, il tubo di scarico della pressione dell'aria e scollegare lo strumento dalla rete di aria quando non è in uso, prima di cambiare gli accessori o in caso di intervento.
• Non mirare mai l'aria diretta verso se stessi o chiunque altro.
• Tubi sferzati possono causare lesioni gravi. Controllare sempre per tubi o fissaggi danneggiati o allentati.
• Ogni volta che giunti universali (innesti a denti), vengono usati, perni di bloccaggio devono essere installati e cavi di sicurezza devono essere utilizzati per la protezione contro l'errore di attacco con tubo-a-strumento o attacco tubo-a-tubo.
• Non superare la pressione massima dell'aria indicata sull'apparecchio.
• Non trasportare mai un utensile pneumatico tramite il tubo.

Sicurezza del kit di sabbiatura

ATTENZIONE: Sabbiatura abrasiva con sabbie contenenti di silice cristallina può provocare silicosi, una grave malattia respiratoria che può essere fatale.

ATTENZIONE: Non far saltare il materiale abrasivo verso una fonte di calore o di accensione, in quanto ciò potrebbe causare un incendio o un'esplosione.

ATTENZIONE: Le emissioni di polveri provenienti da sabbiatura possono contribuire alla formazione di atmosfere esplosive. Garantire una corretta ventilazione e prendere le dovute precauzioni per evitare esplosioni di polveri.

• Indossare sempre adeguati dispositivi di protezione individuale, compresi gli occhi e la protezione dell'udito, guanti adatti, maniche lunghe e indumenti protettive quando si opera una sabbiatrice
• In caso di grandi quantità di polvere sono creati, caschi o cappucci con alimentazione d'aria possono essere necessarie
• Guanti da lavoro devono proteggere l'intero avambraccio; indumenti di protezione deve fornire una protezione adeguata da abrasivi di rimbalzo
• Operazioni di sabbiatura sono rumorose. SEMPRE indossare protezione acustica adeguata dove i livelli sonori superano gli 85 dB (A)
• Attrezzature di sabbiatura è a rischio di sviluppare una carica elettrostatica durante il funzionamento. Se un tubo di conduzione elettrostatica non è disponibile l'ugello di sabbiatura deve essere messo a terra
  • Non dirigere MAI l'ugello di uscita verso persone o animali
  • NON utilizzare fluidi diversi che aria pulita, asciutta compressa non lubrificata per alimentare la sabbiatura
• Aria compressa oleosa o comunque contaminato provoca l'abrasivo di intasare la sabbiatrice
• Non impiegare mai apparecchiature di sabbiatura a solventi a spruzzo, acidi o agenti caustici
• NON lavorare vicino a materiali infiammabili. Abrasivo metallo colpisce può provocare scintille che possono incendiare materiali infiammabili.
• Coprire accuratamente le aree del pezzo che non devono essere sabbiate (ad esempio interno dei blocchi motore, cilindri, fori e altre superfici funzionali)
• Fare riferimento alle istruzioni del produttore abrasivo per quanto riguarda le avvertenze di sicurezza supplementari, consigli di utilizzo e le procedure di smaltimento
• Scollegare la sabbiatrice dall'aria compressa quando il trasferendo o ricaricando il contenitore abrasivo

Familiarizzazione Prodotto

1 Ugello di uscita

2 Anello di bloccaggio ugello

3 Connettore del tubo di materiale

4 Drilletto

5 Connettore rapido

6 tubo di gomma

7 Ugello di aspirazione

8 Connettore di aspirazione dell'ugello

9 tubo di deareazione

10 Ugello di uscita di ricambio

Uso Previsto

Pistola sabbiatrice alimentata ad aria compressa che spruzza materiale abrasivo sulle superfici in modo di rimuovere i rivestimenti, ruggine e contaminanti. Può essere usato per modellare superfici e come preparazione per l'applicazione di nuovi rivestimenti superficiali.

Disimballaggio dello strumento

• Disimballare con cura e controllare il vostro strumento. Acquisire familiarità con tutte le sue caratteristiche e funzioni
• Assicurarsi che tutte le parti dello strumento sono presenti e in buone condizioni. In caso di parti mancanti o danneggiate, avere tali pezzi sostituiti prima di tentare di utilizzare questo strumento

Prima dell'uso

Montaggio del connettore rapido

NB: Questo strumento è fornito con due diversi connettori rapidi ad aria maschili:

EQ-4 - comunemente usato in Europa

EN-6 - utilizzato principalmente nel Regno Unito

- Scegliere il connettore che è compatibile con il sistema linea aerea che si sta utilizzando, e installare come indicato di seguito:

1. Applicare un po' di nastro in PTFE (non incluso) per le filettature del connettore rapido (5). Ciò contribuirà a mantenere un completo sigillo

NB: Applicare nastro PTFE ermeticamente e in senso orario, in modo che non si stacca quando il filo è avvitato nell'utensile.

1. Rimuovere la spina protettiva dalla presa d'aria

2. Con una chiave inglese (non incluso) avvitare il connettore rapido nella presa d'aria situata alla base del manico

3. Connettersi alla aviolinea, esercitare pressione accuratamente ed eseguire un controllo della perdita (ad esempio: spruzzando piccole quantità di acqua saponata sull'esterno dei connettori)

- Le linee d'aria installate con corrispondenti connettori rapidi femminili ora sono a montaggio spinta

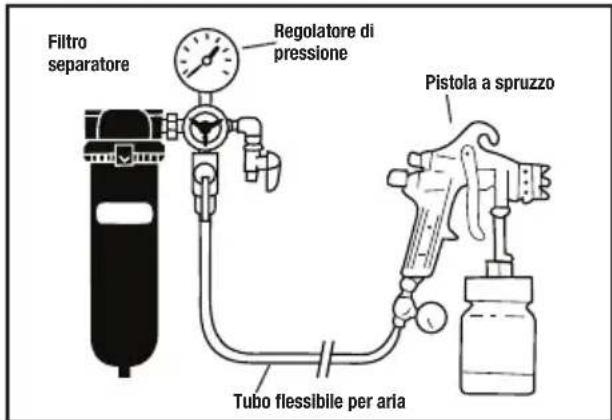

Connessione all'alimentazione d'aria

Filtro separatore Regolatore di pressione Pistola a spruzzo Tubo flessibile per aria

Questo strumento deve essere collegato ad una fonte di aria pulita con un oliatore in linea e separatore d'acqua

ATTENZIONE: In nessun caso la pistola a spruzzo deve essere utilizzata in un sistema ad aria compressa con oliatore integrato.

• NON lasciare che la pressione di alimentazione supera il massimo indicato (vedi “specifiche tecniche”)
• Assicurarsi che l'acqua viene drenata dal sistema di aria giornalmente
• Assicurarsi che tutte le parti del sistema (tubi flessibili, attacchi, ecc.) siano dimensionati per la pressione dell'aria da utilizzare
• Non usare tubi non conduttivi per aiutare a prevenire l'accumulo di cariche elettrostatiche

Impostazione potenza strumento

- La potenza strumento può essere regolata attraverso la riduzione / aumento della pressione di alimentazione dell'aria entro l'intervallo specificato in 'Specifiche Tecniche'

Impostazione dell'assemblea pistola sabbiatrice

1. Assicurarsi che la pistola di sabbiatura sia stata montata, e l'anello di bloccaggio ugello (2) è stata irrigidita in modo sicuro
2. Collegare un'estremità del tubo di gomma (6) per l'ugello di aspirazione (7) e l'altra estremità del tubo al connettore (3)

NB: si consiglia di utilizzare un tubo conduttivo per collegare la pistola di sabbiatura e ugello d'aspirazione.

1. Riempire un contenitore adatto con materiale abrasivo
2. Immergere l'ugello di aspirazione nel materiale abrasivo, in modo che la punta del tubo a disaerazione (9) sporge al di sopra della superficie del materiale abrasivo

Preparare il pezzo in lavorazione

• I pezzi contaminati da oli e grassi devono essere sgrassate prima della sabbiatura
• Rimuovere lo sporco e altre incrostazioni (ad esempio fango seccato, terra) dalle superfici prima di eseguire la sabbiatura
• Coprire accuratamente le aree del pezzo che non devono essere sabbiate (ad esempio interno dei blocchi motore, cilindri, fori e altre superfici funzionali)

Operazione

ATTENZIONE: Indossare sempre dispositivi di protezione individuale, compresa la protezione degli occhi, guanti adatti e protezione respiratoria adeguata, quando si lavora con questa sabbiatrice.

1. Collegare la pistola di sabbiatura per l'alimentazione di aria
2. Regolare la pressione di alimentazione dell'aria secondo il pezzo e abrasivo utilizzato

ATTENZIONE: Assicurarsi che la pressione di alimentazione dell'aria non superi la pressione massima di funzionamento indicata nelle 'specifiche'

ATTENZIONE: Assicurarsi che la pressione è adatta per il pezzo e non danneggia la superficie. Testare SEMPRE l'effetto del abrasivo su un pezzo di materiale di scarto, o iniziare la sabbiatura in un luogo poco appariscente sul pezzo prima di iniziare il lavoro principale

1. Dirigere l'ugello di uscita (1) verso il pezzo, e premere il grilletto (4) per avviare il flusso abrasivo

NB: Quando l'ugello di aspirazione (7) e tubo di gomma (6) sono vuoti, potrebbero essere necessario alcuni secondi per iniziare che scorre l'abrasivo nella pistola di sabbiatura. Tenere il grilletto premuto fino a quando l'abrasivo esca dall'ugello di uscita.

1. Rilasciare il grilletto per fermare la sabbiatura

ATTENZIONE: Tenere presente che gli strumenti ad aria possono tenere pressione residua dopo l'uso. Spurgare sempre la pressione dell'aria dall'utensile dopo aver spento l'alimentazione dell'aria.

Manutenzione

ATTENZIONE: Scollegare sempre dall'alimentazione dell'aria e depressurizzare prima di pulire o di effettuare qualsiasi intervento di manutenzione.

NB: C'è ben poco che può andare male con il tuo strumento d'aria e si deve rilevare che, quando uno strumento di aria non riesce a lavorare in genere è perché i meccanismi interni si sono corrosi a causa di sporco, aria umida e la mancata osservanza delle istruzioni per l'uso.

Pulizia

- Mantenete il vostro strumento pulito in ogni momento. Lo sporco e la polvere potrebbero di indossare velocemente le parti interne, e ridurre la durata della macchina. Pulire il corpo della macchina con una spazzola morbida o un panno asciutto

1. Prima dello smontaggio, ricollegare la pistola di sabbiatura all'alimentazione di aria
2. Rimuovere l'ugello di aspirazione (7) dal contenitore abrasivo
3. Dirigere l'ugello di uscita (1) verso un luogo sicuro, e soffiarlo attraverso con aria fino a quando tutti i restanti abrasivi vengono rimossi
4. Scollegare dalla presa d'aria
5. Rimuovere il tubo di gomma (6) dal connettore del tubo (3) e dai connettori del tubo con ugello ad aspirazione (8)
6. Rimuovere l'anello di bloccaggio ugello (2) e ugello di uscita (1). Smontare gli altri componenti, se necessario, facendo riferimento al "Diagramma di assemblea"
7. Pulire l'intero percorso di materiale abrasivo a fondo, facendo attenzione a non danneggiare l'ugello di uscita (1) e di altre parti interne

ATTENZIONE: Non sondare qualsiasi dei fori negli ugelli con strumenti di metallo. Se la pulizia meccanica diventa necessaria, utilizzare solo attrezzi da materiali più morbidi di ottone, come la pulizia degli ugelli specializzati.

1. Lubrificare leggermente tutte le superfici di tenuta e componenti in movimento con un adeguata pistola lubrificante
2. Rimontare la pistola di sabbiatura, riferendosi al "Diagramma di assemblea"

Sostituire l'ugello di uscita

1. Staccare la pistola sabbiatrice dall'aria compressa
2. Staccare il tubo di gomma (6) dalla pistola di sabbiatura
3. Rimuovere l'anello di bloccaggio ugello (2) e l'ugello di uscita (1)
4. Pulire tutte le filettature e le superfici di tenuta
5. Installare un nuovo ugello di uscita, rimontare l'anello di bloccaggio ugello e serrare

Lubrificazione

• Anche se l'aria e passaggi del materiali della pistola a spruzzo devono rimanere liberi di olio e di altre sostanze contaminanti, alcuni componenti richiedono lubrificazione frequente
• Lubrificare leggermente tutte le superfici di tenuta, guarnizioni, cuscinetti e dinamici O-ring con una pistola lubrificante specializzata, e applicare una piccola quantità di vaselina alle molle

Conservazione

- Conservare con cura questo strumento in un luogo sicuro, asciutto, fuori dalla portata dei bambini

Smaltimento

• Come con altri utensili elettrici, utensili pneumatici non devono essere smaltiti con i rifiuti domestici
• Strumenti di aria possono contenere tracce di olio di utensili e altri lubrificanti e quindi devono essere riciclate di conseguenza
• Contattare l'ente locale per lo smaltimento dei rifiuti per informazioni sul modo corretto di disporre di strumenti di potere
• Abrasivo Surplus può essere contaminato con il materiale con cui è stato utilizzato per rimuovere. Riciclare o smaltire di conseguenza

Risoluzione Problemi

Problema Possibile Causa Soluzione
Materiale non eroga dalla pistola	pressione non corretta Impostare la corretta pressione dell'aria secondo le specifiche
	Tubo flessibile del materiale intasato Rimuovere	I tubo di gomma e rimuovere l'ostruzione
	Blocco d'aria	Controllare l'alimentazione di aria, smontare e pulire la pistola di sabbiatura, se necessario,
	abrasivo incompatibile (troppo grossolano o troppo pesanti)	Scegli abrasivo idoneo
Pistola ostruita	Abrasivo umido	Sostituire con abrasivo asciutto (materiale umido può essere asciugato e riutilizzato)
	L'acqua nell'alimentazione dell'aria Controllare il sistema del compressore e di filtrazione
	Abrasivo incompatibile (troppo grossolano o troppo pesanti)	Scegli abrasivo idoneo
Polverizzazione	ugello usurato sostituire l'ugello
	Accumulo di abrasivo attorno l'ugello Rimuovere	I'ugello e pulire
	Perdita d'aria	Controllare tutti i raccordi e tubi per perdite di aria ed risolvere il problema ri-serrando, utilizzando del nastro PTFE o sostituire
Strumento non si fermerà dopo che il grilletto (4) è completamente rilasciato	Valvola a farfalla O-ring o sede della valvola danneggiata	Portate lo strumento presso un centro di assistenza autorizzato Silverline per la riparazione
Se le soluzioni di risoluzione dei problemi di cui sopra non riescono, contattare il rivenditore o un centro di assistenza autorizzato Silverline.

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverlinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto Registrazione per inserire:

• Informazioni personali
• Dettagli del prodotto e informazioni sull'acquisto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini & condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Silverline Tools Service Centre PO Box 2988

Yeovil BA21 1WU, GB

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools).

Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Dichiarazione di conformità CE

Il sottoscritto: Sig. Darrell Morris

come autorizzato di: Silverline Tools

Dichiara che il prodotto:

Questa dichiarazione è stata emessa unicamente sotto alla responsabilità del produttore.

L'obiettivo della dichiarazione è in conformità con la Legislazione di Armonizzazione pertinente dell'Unione.

Codice di identificazione: 633629

Descrizione: Kit di pistola pneumatica per sabbiatura

Si conforma alle seguenti direttive

• Direttiva macchina 2006/42/CE

• EN 1953:1998+A1:2009

La documentazione tecnica è mantenuta da: Silverline Tools

Data: 13/09/16

Firma:

Amministratore Delegato

Nome e indirizzo del fabbricante:

Powerbox International Limited, N°. Società 06897059. Indirizzo registrato:

Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset BA22 8HZ, Regno Unito.

*Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.

3 jaar garantie
