Producttype	Pneumatische straalpistool
Merk	Silverline
Model	633629
Werkdruk	3 – 6 bar
Max. werkdruk	8 bar
Luchtverbruik	156 L/min
Diameter spuitmond	6 mm
Diameter materiaalbus	3 mm
Toevoer schuurmiddel	Door zuiging
Materiaaltoevoerslang	10,5 x 18 mm, 1,5 m, rubber
Aanbevolen schuurmiddelen	Korund, zand, glasparels, siliciumcarbide, notendoppen
Luchtaansluiting	1/4" BSP met snelaansluitingen EN-6 en EQ-4
Minimale diameter luchtslang	9,5 mm
Gewicht	0,45 kg
Geluidsdrukniveau	90 dB(A)
Geluidsvermogen	89 dB(A)
Trillingsemissiewaarde	2,03 m/s²
Gehoorbescherming vereist	Ja, boven 85 dB(A)
Aanbevolen veiligheidsuitrusting	Veiligheidsbril, handschoenen, ademmasker, helm
CE-conformiteit	Machinerichtlijn 2006/42/EG, EN 1953:1998+A1:2009
Garantie	3 jaar (bij registratie binnen 30 dagen)
Onderhoud	Regelmatig reinigen met zachte borstel, smeren van afdichtingen
Inbegrepen reserveonderdelen	Reserve spuitmond, twee snelaansluitingen

Veelgestelde vragen - 633629 SILVERLINE

Hoe monteer ik het straalpistool?

Zorg ervoor dat de spanring goed is aangedraaid. Sluit het ene uiteinde van de rubberslang aan op de zuigbus en het andere uiteinde op de aansluiting van de materiaaltoevoerslang. Dompel de zuigbus onder in het schuurmiddel, met de punt van de ontluchtingsslang boven het niveau van het schuurmiddel.

Welke schuurmiddelen kan ik met dit pistool gebruiken?

Aanbevolen schuurmiddelen zijn: korund, zand, glasparels, siliciumcarbide en notendoppen. Vermijd te grove of te dichte materialen die het apparaat kunnen verstoppen.

Welke luchtdruk wordt aanbevolen voor het stralen?

De aanbevolen werkdruk ligt tussen 3 en 6 bar. Overschrijd nooit de maximale druk van 8 bar zoals aangegeven op het apparaat.

Hoe reinig ik het pistool na gebruik?

Koppel de luchttoevoer los en laat de restlucht ontsnappen. Verwijder de slang en de bus. Reinig het hele circuit met een zachte borstel of een droge doek. Maak nooit de openingen schoon met metaaldraden. Smeer de afdichtingen en bewegende delen licht in.

Wat te doen als het materiaal niet wordt uitgestoten?

Controleer de luchtdruk (stel in tussen 3-6 bar). Ontstop de materiaaltoevoerslang. Controleer of het schuurmiddel droog en geschikt is. Indien verstopt, demonteer het pistool en reinig het.

Hoe vervang ik de spuitmond?

Koppel de perslucht en de rubberslang los. Verwijder de spanring en de versleten bus. Reinig de afdichtingen en schroefdraden, installeer de nieuwe bus, plaats de ring terug en draai stevig vast.

Welke veiligheidsbescherming moet ik dragen?

Draag altijd een veiligheidsbril die bestand is tegen stoten, geschikte handschoenen, een ademmasker (of zelfs een helm met luchttoevoer) en gehoorbescherming als het geluidsniveau boven 85 dB(A) ligt.

Hoe stel ik de straalkracht in?

Het vermogen wordt ingesteld door de luchtdruk te verhogen of te verlagen, binnen het bereik van 3 tot 6 bar. Pas aan op basis van het oppervlak en het gebruikte schuurmiddel. Test eerst op een proefstuk.

Wat te doen bij een luchtlek?

Controleer alle aansluitingen en slangen. Breng indien nodig PTFE-tape aan op de schroefdraden. Als het lek aanhoudt, vervang dan de afdichtingen of beschadigde onderdelen.

Hoe onderhoud ik het pistool regelmatig?

Reinig het apparaat na elk gebruik met een zachte borstel. Smeer de afdichtingen, lagers en veren met een geschikte smeerolie. Bewaar op een droge en veilige plaats. Controleer regelmatig de staat van de mondstukken en slangen.

GEBRUIKSAANWIJZING 633629 SILVERLINE

Beschrijving symbolen

Op het gegevensplaatje van uw gereedschap kunnen zich symbolen bevinden. Deze vertegenwoordigen belangrijke productinformatie en gebruiksinstructies.

Draag gehoorbescherming

Draag een veiliggheidsbril

Draag een stofmasker

Draag een veiligheidshelm

Draag handschoenen

Lees de handleiding

Gebruik NIET met persgascilinders!

Voldoet aan de relevante wetgeving en veiligheidsnormen

Milieubescherming

Pneumatisch gereedschap mag niet met het normale huisvuil worden weggegooid. De machines bevatten olie en andere smeermiddelen. Vraag de plaatselijke autoriteiten of winkelier om advies betreffende recyclen.

Specifications

Gebruiksdruk: 3 – 6 bar

Maximale druk: 8 bar

Lucht verbruik:....156 L/min

Lucht mondstuk diameter: 6 mm

Materiaal mondstuk diameter: 17 mm

Voedingstype: Zuiging

Materiaal voedslang: 10,5 x 18 mm x 1,5 m, rubberen slang

Aanbevolen schuurmiddel:....Aluminiumoxide, zand, glas, siliconecarbide, walnootschelp

Luchtinlaat:....1/4" BSP, voorzien van twee mannelijke luchtslang koppelingen (EN-6 'UK' en EQ-4 'EU' types)

Minimale luchtslang diameter: 9,5 mm

Gewicht: 0,45 kg

Geluid en trilling:

Geluidsdruk niveaus volgens EN 1953/A1:2009:

Geluidsdruk L PA: 90 dB(A)

Geluidsvermogen L WA: 101 dB(A)

Onzekerheid K: 3 dB

De geluidsintensiteit voor de bediener kan 85 dB(A) overschrijden en de gehoorbescherming is noodzakelijk

Trillingsniveau a k....2,5 m/s ^2

Met het oog op onze aanhoudende productontwikkeling kunnen de specificaties van Silverline producten zonder voorafgaande kennisgeving worden gewijzigd.

Geluid en trilling

Geluid- en trillingsniveaus in de specificatie zijn vastgesteld volgens ISO 28927-3. De waarden kunnen gebruikt worden voor het vergelijken van soortgelijke producten. De waarden geven een normaal gebruik tijdens normale omstandigheden weer. Een slecht onderhouden, onjuist samengestelde of misbruikte machine produceert mogelijk hogere trillings- en/of geluidsniveaus. Zorg tijdens het gebruik van de machine voor een regelmatige pauze. Maximaliseer de gebruiksveiligheid doormiddel van het dragen van de vereiste beschermende uitrusting, als gehoorbeschermers en beschermende handschoenen. Gebruik de machine niet wanneer uw handen onder de comfortabele temperatuur vallen. Trilling heeft een groter effect op koude handen.

Geluid

De geluidsrichtlijn werd geïntroduceerd voor de bescherming tegen gezondheids- en veiligheidsrisico's, ontstaan door de blootstelling aan geluidsniveaus. De richtlijn is te gebruiken voor het vaststellen van geluidsniveaus en fysieke parameters als piekgeluidsdruk en dagelijkse/ wekelijkse blootstelling. Biedt vooral aandacht aan het blootstellingsniveau en de blootstellingsperiode. Voor meer informatie betreft de 2003/10/EG en 2000/14/EG richtlijnen, gaat u naar www.osha.europa.eu.

Trilling

De Europese trilling richtlijn 2002/44/EG werd geïntroduceerd voor de blootstellingscontrole op het werk. Gereedschapsgebruikers hebben het recht beslissingen te nemen betreft de werktijd. Gebruikers van machine met hoge trillingsniveaus over langdurige periodes, hebben meer kans op gezondheidsproblemen. ISO 28927-3 meet de trilling in drie richtingen. Zorg er bij het gebruik van machines voor dat de blootstellingsniveaus niet overschreden worden.

Algemene veiligheid

• Bij de kans op meervoudige gevaren, leest en begrijpt u de veiligheidsinstructies voor het installeren, gebruiken, repareren, onderhouden, het verwisselen van accessoires op of het werken in de buurt van de machine. Doet u dit niet, dan is de kans op serieuze verwondingen groot.
• De machine hoort alleen door gekwalificeerde/getrainde personen geïnstalleerd, aangepast of gebruikt worden
• Modificeer de machine niet. Modificaties verminderen de effectiviteit van veiligheidsmaatregelen en vergroten het risico voor de gebruiker
• Gooi de veiligheidsinstructies niet weg
• Gebruik de machine niet wanneer deze beschadigd is
• Machines horen regelmatig geïnspecteerd te worden om te bevestigen dat de benodigde markeringen van dit ISO 11148 deel leesbaar op de machine gemarkeerd zijn. De gebruiker neemt wanneer nodig contact op met de fabrikant voor het verkrijgen van de juiste markeringslabels.

WAARSCHUWING: De machine is niet geschikt voor gebruik door personen met een verminderde mentale of fysieke bekwaamheid of een gebrek aan ervaring, tenzij de persoon wordt begeleid of geïnstrueerd door een persoon verantwoordelijk voor de veiligheid

Rondvliegende gevaren

• Het falen van het werkstuk, accessoires of de machine zelf kan resulteren in rondvliegende delen op hoge snelheid
• Draag te allen tijde gezichtsbescherming. De beschermingsgraad hoort voor elk gebruik vastgesteld worden
• Bij het gebruik boven het hoofd is het dragen van een veiligheidshelm aanbevolen
• Denk aan de veiligheid van anderen om u heen
  • Zorg ervoor dat het werkstuk goed vastgezet is

Verwikkelingsgevaar

- Stikken, scalperen en verwondingen zijn mogelijk het resultaat wanneer losse kleding, sieraden, haar en handschoenen niet weggehouden worden van de machine en de accessoires.

Gebruiksgevaren

- Het gebruik van de machine kan de gebruikers handen blootstellen aan gevaren als snij-, schuur- en brandwonden

• Draag geschikte handschoenen voor het beschermen van de handen
• Gebruikers horen fysiek in staat te zijn de machine te hanteren
• Houdt de machine juist vast zodat normale en plotselinge bewegingen met beide handen onder controle gehouden kunnen worden
• Zorg voor een stevige en gebalanceerde houding
• Laat de start-en-stop hendel in het geval van een stroomstoring los
• Gebruik alleen smeermiddelen, aanbevolen door de fabrikant
• Het dragen van een veiligheidsbril is een must. Het dragen van beschermende handschoenen en kleding is aangeraden
• Vermijdt direct contact met de bewegende delen om verwondingen te voorkomen. Draag geschikte handschoenen voor het beschermen van uw handen
• Bij het gebruik op plastic of andere niet-geleidende materialen bestaat de kans op elektrostatische ontlading

Gevaar herhaalde bewegingen

• Bij het gebruik van de machine ervaart de gebruiker mogelijk ongemakken in de handen, armen, schouders of andere delen van het lichaam
• De gebruiker hoort tijdens het gebruik van een machine een comfortabele werkhouding aan te houden en bij langere gebruiksperiodes regelmatig van houding te wisselen om ongemak en vermoeidheid te voorkomen
• Het ervaren van de volgende symptomen hoort niet negeert te worden: terugkerend ongemak, pijn, tinteling, ongevoeligheid, stijfheid en brandend gevoel. De gebruiker hoort de werkgever te informeren en gezondheidshulp te raadplegen

Accessoire gevaren

• Ontkoppel de machine van de stroombron voor het verwisselen van accessoires
• Vermijdt contact met de accessoires tijdens en na gebruik, deze zijn mogelijk scherp en heet
• Maak enkel gebruik van accessoire maten en typen aanbevolen door de schuurmachinefabrikant

Werkplaats gevaren

• Misstappen, struikelen en vallen zijn de grootste werkplaatsongelukoorzaken. Ben bewust van gladde oppervlakken en gevaren, veroorzaakt door het gebruik van de machine en luchtslangen
• De machine is niet ontworpen voor gebruik in potentielen explosieve atmosferen en is niet geïsoleerd tegen contact met stroom
• Zorg ervoor dat de werkplaats vrij is van potentiele gevaren wanneer beschadigt door de machine als elektriciteitskabels, gasleidingen etc.

Stof en damp gevaren

• Stoffen en dampen zijn schadelijk voor de gezondheid en leiden mogelijk tot gezondheidsproblemen als kanker, zwangerschaps-/geboorteproblemen, astma en/of huidontsteking. Risicoafweging en bescherming tegen deze gevaren zijn essentieel
• Risicoafweging bevat de stof als resultaat van het gebruik van de machine en het potentiele gevaar van het bestaande stof
• Richt de uitlaat zo dat de stofstoring in de met stof gevulde omgeving geminimaliseerd wordt
• De stof- of dampproductie hoort bij het uitstotingspunt aangepakt te worden
• In overeenstemming met uw werkgever draagt u een geschikt stofmasker als voorgeschreven door het gezondheids- en veiligheidsreglement

Geluidsgevaren

• Blootstelling aan hoge geluidsniveaus kan resulteren in piepende en fluitende geluiden in de oren en tevens permanente gehoorbeschadiging veroorzaken. Daarvoor horen deze gevaren onder controle gehouden te worden.
• Denk daarbij aan het dempen van materialen en het voorkomen van het klinken van het werkstuk

• Gebruik geschikte gehoorbescherming in overeenstemming met de werkgevers instructies en de gezondheids- en veiligheidsvoorschriften

• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen

• Selecteert, onderhoud en vervangt u het gereedschap als aanbevolen in de handleiding om onnodige verhoging van geluidsniveaus te voorkomen
• Wanneer de machine is voorzien van een geluidsdemper, zorg er voor dat deze juist functioneert bij het gebruik van de machine

Trilling gevaren

• De trillingen die niet geëlimineerd zijn door het ontwerp en de constructie blijven risicovol. Werkgevers kunnen zo de werkomstandigheden vaststellen waarin de werknemer een risico loopt op blootstelling aan trillingen. Wanneer het trilling niveau, verkregen met behulp van ISO 28927-3, niet overeenkomt met het werkelijke trilling niveau van de machine zal bijkomende informatie verstrekt worden zodat de risico's beoordeeld en behandeld kunnen worden
• Blootstelling aan trilling kan de zenuwen en bloedtoevoer in de handen en armen beschadigen
• Draag warme kleding bij het gebruik in koude omstandigheden en houd uw handen warm en droog
• Bij gevoelloosheid, tintelingen, pijn of wit worden van de huid in uw vingers of handen stopt u onmiddellijk met het gebruik van de machine, vertel uw werkgever en raadpleeg een dokter
• Gebruik en onderhoud de machine als voorgeschreven in de handleiding om onnodige verhoging van trilling niveaus te voorkomen
• Houd de machine met een lichte maar veilige houvast vast waar trillingsniveaus over het algemeen hoger zijn bij een vaste houvast

Veiligheid pneumatisch gereedschap

Lucht onder druk kan ernstige verwondingen veroorzaken:

• Schakel de luchttoevoer uit, voer luchtdruk in slangen af en ontkoppel het gereedschap van de luchttoevoer wanneer deze niet in gebruik is, voordat accessoires verwisseld worden en reparaties uitgevoerd worden
• Richt de lucht nooit op uzelf of anderen
• Zwepende slangen zijn erg gevaarlijk. Check altijd op beschadigde en losse slangen en aansluitingen
• Bij het gebruik van klauwkoppelingen horen vergrendelpinnen en veiligheidskabel gebruikt te worden om slangaansluiting fouten te voorkomen
• Overschrijdt de maximale luchtdruk, weergegeven op het gereedschap, niet
• Houdt pneumatisch gereedschap nooit bij de luchtslang vast

Zandstraal veiligheidsinstructies

WAARSCHUWING: Het gebruik van silica kristallijn poeder bevattend zand kan silicose veroorzaken. Silicose is een serieuze, mogelijk fatale aandoening

WAARSCHUWING: Blaas materiaal nooit in de richting van een hitte- of ontstekingsbron. Dit resulteert mogelijk in brand en/of explosie

WAARSCHUWING: Stofuitstoot draagt mogelijk bij aan de vorming van een explosieve atmosfeer. Zorg te allen tijde voor een goede ventilatie en neem de nodigde maatregelen om stofexplosies te voorkomen

• Draag de vereiste beschermende uitrusting, waaronder oog- en gehoorbescherming, geschikte handschoenen, lange mouwen en beschermende kleding
• Bij de creatie van grote hoeveelheden stof, is het dragen van een helm of muts met een zuivere luchttoevoer vereist
• Handschoenen horen de volledige onderarm te beschermen. Beschermende kleding hoort bestand te zijn tegen mogelijk terugkaatsend schuurmiddel
• Zandstraaltaken zijn erg luid. Bij geluidsniveaus hoger dan 85 dB(A) is het dragen van gehoorbescherming vereist

• Tijdens het gebruik van zandstraalapparatuur is de kans op elektrostatische lading groot. Wanneer een geleidende zandstraalslang niet verkrijgbaar is, hoort het mondstuk geaard te worden

• Richt het mondstuk nooit op mensen of dieren

• Maak enkel gebruik van schone, droge en ongeoliede perslucht
• Door natte, geoliede en andere besmette perslucht kleeft het schuurmiddel samen, wat het zandstraalapparatuur verstopt
• Gebruik zandstraalapparatuur niet voor het sprayen van oplosmiddelen, zuren of reinigingsmiddelen
• Werk niet in de buurt van ontvlambare materialen. Schuurmiddel, afgevuurd op metalen voorwerpen, creëert mogelijk vonken wat het materiaal kan ontsteken
• Plak delen het werkstuk die niet gestraald moeten worden, als motors, cilinder boringen, etc., nauwkeurig af
• Verwijs naar de instructies van het schuurmiddel voor bijkomende veiligheidsinstructies, gebruiksaanbevelingen en verwijderprocedures
• Ontkoppel de apparatuur van de luchtbron voordat de schuurmiddelcontainer bijgevuld wordt

Productbeschrijving

1 Uitlaat mondstuk

2 Mondstuk vergrendelring

3 Materiaalslangkoppeling

4 trekker

5 Snelkoppeling

6 Rubberen slang

7 Zuigmondstuk

8 Zuigmondstuk slangkoppeling

9 Ontluchtingsleiding

10 Reserve mondstuk

Gebruiksdoel

Perslucht zandstraalpistool, voor het sprayen van schuurmiddel voor het verwijderen van coatings, roest en smetmiddelen. Te gebruiken voor het vormen van oppervlakken en voorbereiden van oppervlakken voor de aanbreng van een nieuwe oppervlaktecoating

Het uitpakken van uw gereedschap

• Pak uw toestel / gereedschap uit. Inspecteer het en zorg dat u met alle kenmerken en functies vertrouwd raakt
• Controleer of alle onderdelen aanwezig zijn en in goede staat verkeren. Als er onderdelen ontbreken of beschadigd zijn, zorg dan dat deze vervangen worden voor u dit toestel / gereedschap gebruikt

Voor gebruik

Het bevestigen van de snelkoppeling

Let op: De sleutel is voorzien van twee verschillende koppelingen

EQ-4 – gebruikt in Europa

EN-6 – gebruikt in de UK

EQ-4
Europa

• Selecteer de koppeling, passend bij het te gebruiken luchtsysteem en instaleer als beschreven:
• Plaats PTFE-tape (niet inbegrepen) op het schroefdraad van de snelkoppeling (5). Dit zorgt voor een luchtdichte afsluiting
  Let op: Plaats de tape strak en met de wijzers van de klok mee zodat deze niet los raakt wanneer de koppeling op de machine wordt geschroefd
• Verwijder de beschermende plug van de luchtinlaat
• Draai de snelkoppeling met behulp van een steeksleutel (niet inbegrepen) op de luchtinlaat, aan de onderzijde van het handvat
• Sluit de luchtslang aan, stel de juiste druk in en controleer op lekkages (bijvoorbeeld door het aanbrengen van een kleine hoeveelheid zeepwater op de buitenzijde van de koppelingen)
• Luchtslangen met een bijpassende vrouwelijke snelkoppeling zijn op de machine vast te duwen

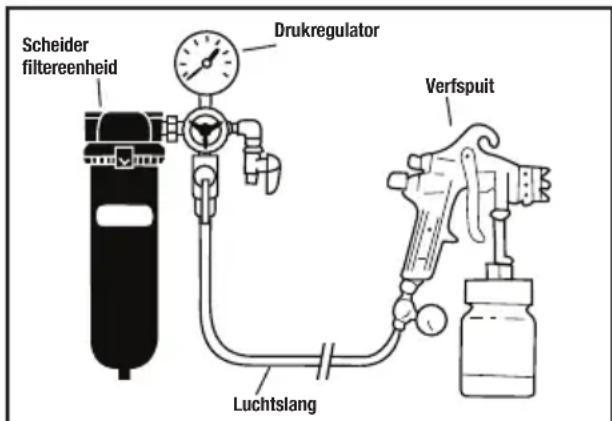

Aansluiting van de luchttoevoer

Scheider filtereenheid Drukregulator Verfspuit Luchtslang

Dit gereedschap hoort aangesloten te worden op een schone en droge luchttoevoer, met een interne waterscheider en filter

WAARSCHUWING: Het zandstraalpistool mag onder geen enkele omstandigheden op een persluchtsysteem met een ingebouwde smeervoorziening gebruikt worden

• Laat de luchtdruk niet boven het maximum reiken (zie specificatie details)
• Zorg dat het water dagelijks uit de luchttoevoer wordt afgevoerd
• Zorg ervoor dat u de juiste onderdelen (slangen, bevestigingsonderdelen, etc.) heeft voor het gebruik van de benodigde luchtdruk
• Gebruik geen niet-geleidende buizen om de opbouw van elektrische lading te voorkomen

Het stellen van het vermogen

- Het vermogen van het pistool kan versteld worden doormiddel van het verhogen of verlagen van de luchtdruk op de bron

Het opzetten van het samengestelde zandstraalpistool

1. Zorg ervoor dat het pistool juist is samengesteld en de mondstuk vergrendelring (2) goed is vastgedraaid
2. Sluit een zijde van de rubberen slang (6) op het zuigmondstuk (7) aan en sluit de andere zijde van de slang op de materiaalkoppeling (3) aan

Let op: Het is aanbevolen gebruik te maken van een geleidende zandstraalslang voor de aansluiting van het pistool en het mondstuk

1. Vul een geschikte container met een schuurmiddel
2. Plaats de zuigslang in de container, waarbij de punt van de ontluchtingsslang (9) boven het schuurmiddel uitsteekt

Het voorbereiden van het werkstuk

• Een vet werkoppervlak hoort voor het zandstralen ontvet te worden
• Verwijder vuil en andere aanslag van het werkoppervlak
• Plak delen het werkstuk die niet gestraald moeten worden, als motors, cilinder boringen, etc., nauwkeurig af

Gebruik

WAARSCHUWING: Bij het gebruik van het zandstraal pistool is het dragen van een beschermende uitrusting, waaronder een veiligheidsbril, handschoenen en een geschikt stofmasker vereist

1. Sluit het pistool op de luchtbron aan
2. Stel de luchtdruk op de bron volgens de specificaties van het pistool in

WAARSCHUWING: Zorg ervoor dat de maximale luchtdruk van het pistool niet overschreden wordt

WAARSCHUWING: zorg ervoor dat de luchtdruk geschikt is voor het te bewerken oppervlak. Test het effect van het schuurmiddel te allen tijde op een stuk afvalmateriaal, of begin het stralen op het minst zichtbare deel van het werkstuk

1. Richt het mondstuk (1) op het werkstuk en knijp in de trekker (4) om het zandstralen te starten

Let op: Wanneer het zuigmondstuk (7) en de rubberen slang (6) leeg zijn, duurt het mogelijk een aantal seconden voordat het schuurmiddel in het pistool stroomt. Houdt de trekker ingeknepen tot het schuurmiddel uit het mondstuk komt

1. Laat de trekker los om het stralen te stoppen

WAARSCHUWING: Perslucht apparaten bevatten na gebruik mogelijk achtergebleven druk. Ontlucht het apparaat nadat de luchtbron is uitgeschakeld

Onderhoud

WAARSCHUWING: Ontkoppel het pistool van de luchtbron en ontlucht voordat u deze schoonmaakt of enig onderhoud uitvoert. Maak de behuizing met een zachte borstel of droge doek schoon

BELANGRIJK: Er is maar weinig wat fout kan gaan met uw pneumatisch gereedschap. Wanneer uw machine niet werkt is vieze en natte lucht en het niet opvolgen van de onderhoud instructies vaak de oorzaak

Schoonmaak

• Houd uw machine schoon. Vuil en stof kan de interne delen sneller doen slijten en de gebruiksduur aanzienlijk verminderen. Maak de behuizing met een zachte borstel of droge doek schoon
• Voor de demontage sluit u het pistool op de luchtbron aan
• Verwijder het zuigmondstuk (7) van de schuurmiddelcontainer
• Richt het uitlaatmondstuk (1) op een veilige plek en blaas de schone perslucht door het pistool tot al het schuurmiddel verwijderd is
• Ontkoppel van de luchtbron
• Verwijder de rubberen slang (6) van de slangkoppeling (3) en de zuigmondstuk slangkoppeling (8)
• Verwijder de sluitring (2) en de uitlaat mondstuk (1). Demonteer andere componenten wanneer vereist, met behulp van het montagediagram
• Maak de gehele route grondig schoon en zorg ervoor dat het mondstuk (1) en de andere onderdelen niet beschadigd raken

WAARSCHUWING: Steek geen metalen voorwerpen in de gaten van het mondstuk. Wanneer mechanische schoonmaak vereist is, maakt u enkel gebruik van materialen die zachter zijn dan messing

1. Smeer alle sluitingsoppervlakken en bewegende onderdelen licht met een geschikt smeermiddel
2. Stel het pistool met gebruik van het diagram weer samen

Het vervangen van het uitlaat mondstuk

1. Ontkoppel het pistool van de luchtbron
2. Ontkoppel de rubberen slang (6) van het pistool
3. Verwijder de vergrendelring (2) en het uitlaat mondstuk (1)
4. Maak alle schroefdraden en sluitingsoppervlakken schoon
5. Plaats het nieuwe mondstuk op het pistool en draai de vergrendelring vast

Smeren

• Een aantal delen van het pistool vereisen en regelmatige smering. Let op: de lucht en materiaal doorgangen moeten vrij blijven van olie en andere smeermiddelen
• Smeer de sluitingsoppervlakken, pakkingen, lagers en o-ringen lichtelijk met een speciaal smeermiddel voor spuitpistolen en breng een kleine hoeveelheid vaseline op de veren aan

Opberging

- Berg de machine op een droge en veilige plek, buiten het bereik van kinderen op

Verwijdering

• Pneumatische machines mogen niet met uw huishoudelijk afval worden weggegooid
• Pneumatische machines bevatten mogelijk sporen van olie en andere smeermiddelen
• Neem contact op met uw gemeente voor informatie betreffende de verwijdering van pneumatisch gereedschap
• Schuurmiddel is mogelijk besmet met het verwijderde materiaal. Recycle of verwijder volgens wetten en richtlijnen

Probleemopsporing

Probleem Mogelijke oorzaak Oplossing
Het schuurmiddel komt niet uit het pistool	Onjuiste druk Stel de vereiste luchtdruk in
	Materiaalslang is verstopt Verwijder de rubberen slang en verhelp de verstopping
	Lucht verstopping	Controleer de luchtbron; wanneer vereist ontkoppeld u het pistool en maakt u dit schoon
	Onjuist schuurmiddel (te grof/zwaar) Selecteer een geschikt schuurmiddel
Verstopt pistool	Vochtig schuurmiddel	Vervang het schuurmiddel (vochtig schuurmiddel kan gedroogd en opnieuw gebruikt worden)
	Water in de luchtbron Controleer de compressor en het filtersysteem
	Onjuist schuurmiddel (te grof/zwaar) Selecteer een geschikt schuurmiddel
Sputteren	Versleten mondstuk Vervang het mondstuk
	Schuurmiddel ophoping rond het mondstuk Maak het mondstuk schoon
	Luchtlekkage	Controleer alle aansluitingen en slangen op lekkages en verhelp de lekkage met behulp van PTFE-tape of vervanging
Het pistool stopt niet wanneer de trekker (4) wordt losgelaten	Ventiel o-ring of zitting is beschadigd	Laat het pistool bij een geautoriseerd Silverline service center repareren
Wanneer bovenstaande oplossingen niet werken neemt u contact op met de verkoper of een Silverline service center

Silverline Tools Garantie

Dit Silverline product komt met 3 jaar garantie.

Registreer dit product binnen 30 dagen van aankoop op www.silverlinetools.com om in aanmerking te komen voor 3 jaar garantie. De garantieperiode begint op de datum van aankoop op het ontvangstbewijs.

Het gekochte product registreren

Ga naar: silverlinetools.com, kies Registration (registratie) en voer het volgende in:

• Uw persoonlijke gegevens
• De gegevens van het product en de aankoop
  U ontvangt het garantiebewijs in PDF-vorm. Druk het af en bewaar het bij het product.

Voorwaarden

De garantieperiode gaat in vanaf de datum van aankoop op het ontvangstbewijs.

BEWAAR HET ONTVANGSTBEWIJS OP EEN VEILIGE PLAATS

Als dit product binnen 30 dagen van de aankoopdatum een fout heeft, breng het dan naar de winkelier waar u het heeft gekocht, met uw ontvangstbewijs, en met vermelding van de details van de storing. U kunt om een nieuwe vragen of om uw geld terug.

Als dit product na de periode van 30 dagen een fout heeft, stuur het dan naar:

Alle claims moeten binnen de garantieperiode worden ingediend.

U moet het originele ontvangstbewijs geven met de datum van aankoop, uw naam, adres en plaats van aankoop voordat er aan kan worden gewerkt.

U moet nauwkeurige gegevens verschaffen van de fout die verholpen moet worden.

Claims die binnen de garantieperiode worden ingediend, worden door Silverline Tools nagelopen om te kijken of het probleem een kwestie is van de materialen of de fabricage van het product.

De verzendkosten worden niet vergoed. De geretourneerde items moeten voor de reparatie in een redelijk schone en veilige staat verkeren en moeten zorgvuldig worden verpakt om schade en letsel tijdens het vervoer te voorkomen. Ongeschikte en onveilige leveringen kunnen worden afgewezen.

Al het werk wordt uitgevoerd door Silverline Tools of een officiële reparatiedienst.

De garantieperiode wordt niet door de reparatie of vervanging van het product verlengd.

Defecten waarvan wij beschouwen dat ze onder de garantie vallen, worden verholpen door middel van gratis reparatie van het gereedschap (exclusief verzendingskosten) of door vervanging door een gereedschap in perfecte staat van werking.

De ingehouden gereedschappen of onderdelen die zijn vervangen,

worden het eigendom van Silverline Tools.

De reparatie of vervanging van het product onder garantie zijn voordelen die bijkomstig zijn aan uw wettelijke rechten als consument, en hebben daar geen invloed op.

Wat is gedekt:

De reparatie van het product, mits naar tevredenheid van Silverline Tools kan worden vastgesteld dat de gebreken het gevolg zijn van defecte materialen of fabrieksfouten binnen de garantieperiode.

Onderdelen die niet meer verkrijgbaar zijn en die niet meer worden vervaardigd worden door Silverline Tools vervangen door een functionele vervanging.

Gebruik van dit product in de EU.

Wat niet is gedekt:

Silverline Tools geeft geen garantie op reparaties als gevolg van:

Normale slijtage veroorzaakt door gebruik in overeenstemming met de bedieningsinstructies zoals zaagbladen, borstels, riemen, gloeilampen, batterijen enz.

De vervanging van geleverde accessoires zoals boortjes, zaagbladen, schuurvellen, snijschrijven en aanverwante producten.

Accidentele schade, storingen veroorzaakt door nalatigheid in gebruik of verzorging, misbruik, verwaarlozing, onvoorzichtige bediening en hantering van het product.

Gebruik van het product voor andere doeleinden dan normaal huishoudelijk gebruik.

Alle soorten wijzigingen en modificaties van het product.

Gebruik van andere onderdelen en accessoires dan de originele onderdelen van Silverline Tools.

Defecte installatie (behalve wanneer geïnstalleerd door Silverline Tools).

Reparaties of wijzigingen die zijn uitgevoerd door anderen dan Silverline Tools of diens officiële reparatiediensten.

Behalve claims voor het recht op correctie van fouten van het gereedschap volgens de bepalingen van deze garantie zijn geen andere claims gedekt.

EG-verklaring van overeenstemming

De ondergetekende: Mr. Darrell Morris

Gemachtigd door: Silverline Tools

Verklaart dat

Deze verklaring wordt verstrekt onder de volledige verantwoordelijkheid van de fabrikant.

Het hierboven beschreven voorwerp is conform de desbetreffende communautaire harmonisatiewetgeving

Identificatienummer: 633629

Beschrijving: Zandstraalpistool set

Voldoet aan de volgende richtlijnen:

• Machinerichtlijn 2006/42/EG

• EN 1953:1998+A1:2009

De technische documentatie wordt bijgehouden door: Silverline Tools

Datum: 13-09-2016

Handtekening:

Naam en adres van fabrikant:

Powerbox International Limited, handelsregister nummer 06897059.

Geregistreerd adres: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil,

Somerset BA22 8HZ, Verenigd Koninkrijk

*Registreer uw product binnen 30 dagen online. Algemene voorwaarden zijn van toepassing
