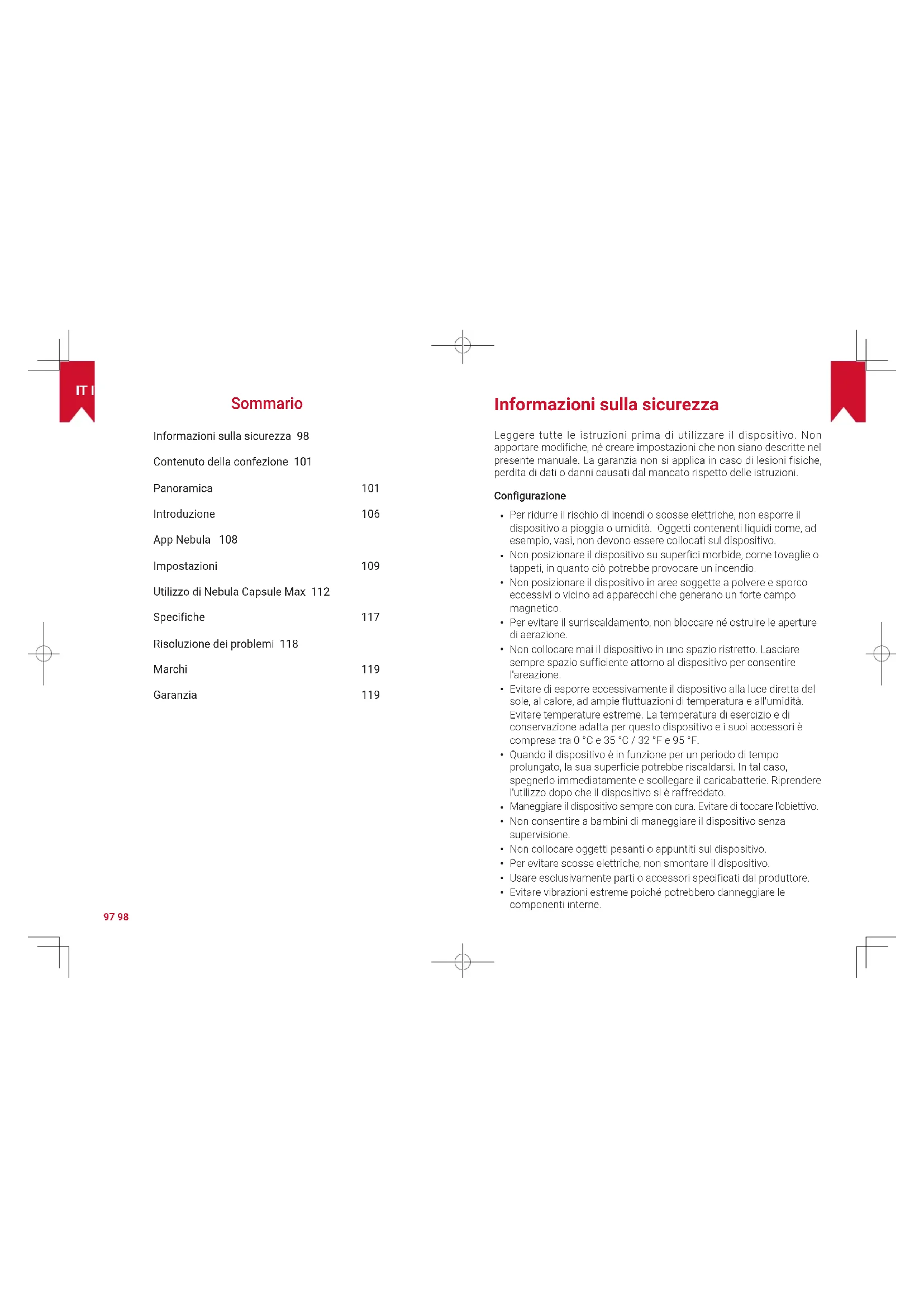

MANUALE UTENTE Capsule Max NEBULA

Informazioni sulla sicurezza 98

Contenuto della confezione 101

Panorama 101

Introduzione 106

App Nebula 108

Impostazioni 109

Utilizzo di Nebula Capsule Max 112

Specifiche 117

Risoluzione dei problemi 118

Marchi 119

Garanzia 119

Informazioni sulla sicurezza

Leggere tutte le istruzioni prima di utilizzare il dispositivo. Non apportare modifiche, ne creare impostazioni che non siano descripte nel presente manuale. La garanzia non si applice in caso di lesions fisiche, perdita di dati o danni causati dal mancato rispetto delle istruzioni.

Configurazione

Per ridurre l rischio di incendi o scosse elettriche, non esporre il dispositivo a pioggia o umidità. Oggetti contenti liquidi corne, ad esempio, vasi, non devono essere collocati sul dispositivo.
Non posizionare il dispositivo su superfici morbide, come tovaglie o tappeti, in quanto ci di potrebbe provocare un incendio.
Non posizionare il dispositosivo in aree soggette a polvere e sporco excessivi o vicino ad apparecchi che generano un forte campo magnetico.
Per evitare il surriscaldamento, non bloccare ne ostruire le aperture di aerazione.
Non collocare mai il dispositorivo in uno spazio risstretto. Lasciare sempre spazio sufficiente attorno al dispositorivo per consentire l'areazione.
Evitare di esporreecessivamente il disposito alla luce diretta del sole, al calore, ad ampie fluttazioni di temperatura e all'umidità. Evitare temperature estreme. La temperature di esercizio e di conservazione adatta perquesto dispositivo e i sui accessori è compresa tra 0^ e 35^ / 32^ e 95^ .
- Quando il dispositivo è in funzione per un periodo di tempo prolongato, la sua superficie potrebbe riscaldarsi. In tal caso, spegnerlo immediatamente e scollegare il caricabatterie. Riprendere l'utilizzo dopo che il dispositivo si è raffreddato.
- Maneggiare il dispositivo sempre con cura. Evitare di toccare l'obiettivo.
Non consentire a bambini di maneggiare il disposito sensa supervisione.
Non collocare oggetti pesanti o appuntiti sul disposito.
Per evitare scosse elettriche, non smontare il dispositivo
- Usare esclusivamente parte o accessori specificati dal produttore.
- Evitare vibrazioni estreme poiché potrebbero danneggiare le componenti interne.

Alimentazione

• Utilizzare solo l'adattatore di alimentazione in dotazione.
• Spengere il dispositivo prima di rimuovere l'alimentatore alla presa di corrente.
• Evitare che il cavo di alimentazione venga calpestato o schiacciato, soprattutto in prossimità di spine, prese di derivazione e i fori da cui tali spine o prese furiosco dal dispositivo.
• Scollegare quello dispositivo in caso di temporali o se rimane inutilizzato per un lungo periodo di tempo.
• Nel caso in cui la spina di alimentazione o un accoppiatore vengano utilizzati per scollegare il dispositivo, quello restsa prontamente azionabile.
• Prima di effettuare o modificare i collegamenti, assicurarsi che tutti i dispositivi siano scollegati alla presa di corrente.
  Non toccare mai il cavo di alimentazione o il connettore di alimentazione con le mani bagnate.

Sicurezza acustica

• Al fine di prevenir danni alludito, evitare l'ascollo ad alto volume per periodi di tempo prolongati. Impostare il volume a un livello di sicurezza.

Ricarica

• Il caricabatterie è di tipo DST451-150300W-K / ASSA79W-190200 con tensione / corrente di uscita CC da 15V/3A / 19V/2A. Il caricabatterie delve essere installato vicino al prodotto e delve essere facilemente accessibile.
• Questo caricabatterie è destinato esclusivamente all'uso in ambienti interni.
• Durante la ricarica, posizionare il dispositivo in una stanza con una normale temperatura ambiente (compresa tra 5^ e 25^ / 41^ e 77^ ) e ben areata.
• Considerato il materiale utilizzato per l'involucro, il dispositivo devesse collegato solo a un'interfaccia USB versione 2.0 o superiore.

Batteria

Non sostuire autonomamente la batteria integrata. Contattare un

99 100

centroidiassistenza autorizzato per la sostituzione.

• Il telecommando contiene batterie che potrebbero essere accidentalmente inergere. Tenere il telecommando lontano alla portata dei bambini.
  Rischio di esplsozone. Tenere le batterie lontano da fonti di calorie, Iuce solare diretta o fiamme. Non smaltire mai le batterie mediante incenerimento.
  Rimuovere le batterie quando il telecomando non è'utilizzato per un periodo di tempo prolongato.
• Sostituire le batterie del telecomando esclusivamente con batterie dello stesse tipo o di tipo equivalente.
  Le batterie contengono sostanze chimiche e, pertanto, devono essere smaltite correttamente.
• Caricare regolaremente il disposativo. Non conservare il disposativo quando la batteria è completamente scarica.

Pulizia

Utilizzare un panno morbido e privo di lanugine. Per la pulizia del dispositivo, non utilizzato mai detergenti liquidi, gassosi o facilemente inframmabili.
- Non utilizzato detergenti liquidi per la pulizia dell'obiettivo onde evitare di danneggiare la pellicola di rivestimento applicata sull'obiettivo.
- Asciuagare le superfici delicatamente. Fare attenzione a non graffiare le superfici.
Utilizzare I'apposita carta per la pulizia dell'obiettivo.

Riparazioni

Non effettuare autonomamente riparazioni sul disposito. Rivolgersi a un centro di assistenza autorizzato per la riparazione del disposito.
- Una manutenzione errata cui cause lesioni fisiche o danni al disposizione.
- Affidarsi a personale qualificato per tutti gli interventi di assistenza.

Attenzione

• Possibili radiazioni ottiche pericolose emesse dal disposizione.
  Non fissare direttamente il fascio di luce quando il dispositivo è in funzione. La luce intensa potrebbe danneggiare gli occhi.

ITI

Contenuto della confezione

Panorama

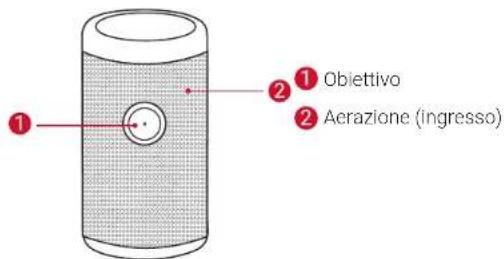

1. Vista anteriore

101 102

2. Vista posteriore

1 Aerazione (uscita aria)
Ricevitore a infrarossi
3 Tasto di alimentazione

• Tenere premuto da 2 a 3 secondi per accendere / specnere il dispositivo
• Premere per riattivare il proietto / per entrare in modalità standby quando in modalità proietto

4 Altoparlante
5 CC-IN
Collegare all'alimentazione (tramite Iadattatore in dotazione)
6 USB
Collegareaun'unita flash USB
HDMI
- Collegare a un dispositivo di riproduzione attevvero l'uscita HDMI
Presa AUX-out
9 11

• Premere per passare alla modalità altoparlante Bluetooth alla modalità proiettre

3. Vista dall'alto

Pulsante di regolazione del volume
Pulsante di confirma
3 Pulsante Indietro
4 Pulsanti di navigazione

4. Vista dal basso

1 Attacco per cavalietto da 1 / 4^*

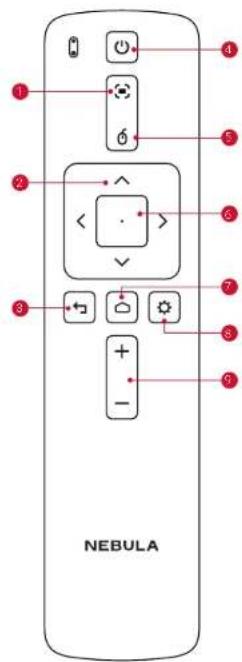

5. Telekomando

Regolazione della messa a fuore
2 Navigazione
Parte posteriorie
4 Accensione/spegnimento
5 modalita mouse
6 Conferma del contento selezionato
7 Base di ricarica
8 Impostazioni di sistema
9 Augimento/Diminuzione del volume

ITI

6. Indicazione LED

Button	LED Status	Description
01	Blu fisso	Accensione / Funzionamento in modalità proiettre
	Giallo fisso Standby in modalità proiettre
	Rosso fisso In carica
	Verde fisso Ricarica completata
	Rosso lampeggiante	Batteria scarica
11	Blu lampeggiante	Pronto per l'associazione / Associazione Bluetooth (modalità altoparlante Bluetooth)
	Blu fisso	Connesso al Bluetooth (modalità altoparlante Bluetooth)

Introduzione

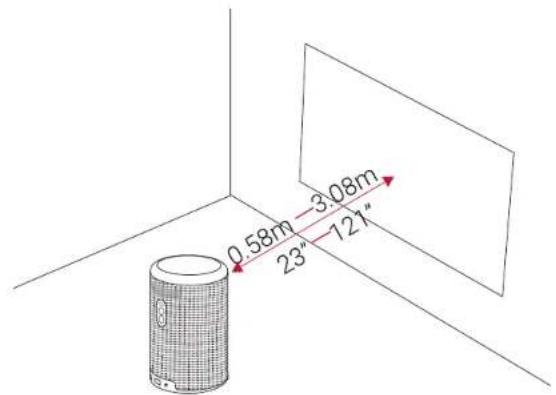

1. Posizionamento

Posizione Nebula Capsule Max su una superficie piana e stabile, davanti alla superficie di proiezione. Per risultati ottimali, la superficie di proiezione deve essere bianca e piana. Per ottenere un'immagine di proiezione da 20 a 100 pollici, la distanza tra Nebula Capsule Max e la superficie di proiezione deve essere di minimo 0,58 metri (23 polici) e massimo 3,08 metri (121 polici).

Non occorre inclinarre Nebula Capsule Max volte da superficie di proiezione. E possibile correggere l'imagine di proiezione usinga correzione trapezoidale integrata.
- La distanza tra Nebula Capsule Max e la superficie di proiezione determina le dimensioni dell'imagine di proiezione. Per risultati ottimali, posizionare Nebula Capsule Max a una distanza di 40-80 pollici alla superficie di proiezione.

105 106

ITI

2. Preparazione del telecomando

Il telecomando è dotato di due batterie a bottone.

① Per il primo utilizzato, rimuovere la linguetta isolante per attivare le batterie del telecomando.
(2) Per sostituire le batterie, far scorrere il coperchio del vano batterie fino a complete apertura, inserire le nuove batterie (facendo corrispondere la polarità +/- indicata) e chiudere il vano batterie.

3. Introduzione

① Per il primo utilizzato, caricare completeness la batteria integrata usando l'adattatore in dotazione.

② Tenere premuto ① sul proietto dea 2 a 3 secondi per accenderlo.
② Orientare il disposativo versus una superficie di prolezione o una parete adatta.
Per mettere a fuoco l'immagine, spostare leggermente il proietto per attivare la messa a fuoco automatica. In alternatively, tenere premuto per 3 secondi per regolare manualementa la messa a fuoco.
(5) Per il primo utilizzato, seguire le istruzioni visualizzate sullo schermo per completare la configurazione base.

Utilizzare esclusivamente l'adattatore in dotazione per caricare Nebula Capsule Max nel modo più ripido e sicuro.

107 108

App Nebula

Per controllare Nebula Capsule Max in tutta simplicità, raccomandiamo di eseguire il download dell'app Nebula Connect. Mediante l'app, è possible operare il mouse usando lo schermo.

① ScariCare Iapp Nebula Connect dall'App Store (dispositivi iOS) o da Google Play (dispositivi Android).

② Abilitare il Bluetooth sullo smartphone.
③ Apriere l'app Nebula Connect e selezionare [Nebula-XXXXXX] come dispositivo che si desidera connettere.
④Seguire le istruzioni visualizzate sullo schermo per completare la configurazione della connessione.

Impostazioni

Quando si accende Nebula Capsule Max per la prima volta, eseguire tutti i passaggi della procedura di configurazione.

1. Rete

Questo proiettore pue assere connesso a Internet tramite una connessione wireless (Wi-Fi).

① Nel menu Home, selezionare [Rete] e premere OK.
②Seguire le instruzioni visualizzate sullo schermo per completare la connessione alla rete.

2. Bluetooth

Modalità altoparlante Bluetooth

É possibleutilizzareilproiettorecomealtoparlanteBluetooth autonomo.

① Premere per passare alla modalita alhoparlante Bluetooth
② Abilitare il Bluetooth sullo smartphone e selezionare [NebulaXXXXXX] come dispositivo che si desidera connettere.

Modalità proiettre

In modalità proietto, è possible connettere un altoparlante Bluetooth o un paio di cuffie a Nebula Capsule Max.

① Premere per accedere al menu Home, selezionare [Impostazioni] >[Bluetooth], quindi premere OK.
②Seguire le instruzioni visualizzate sullo schermo per completare la connessione Bluetooth.

3. Proietlore

Premere per acceder al menu Home, selezionare [Impostazioni] > [Proietto], quindi premere OK

[Modalità immagine]	[Auto]/[Modalità standard]/[Modalità batteria]
[Temperatura colore]	[Normale]/[Freddo]/[Caldo]
[Correzione immagine trapezoidale automatica]	Per attivare/disattivare la correzione immagine trapezoidale automatica.
[Correzione immagine trapezoidale verticale]	Quando la correzione immagine trapezoidale automatica è disattivata, regolare manually il valore della correzione trapezoidale verticale.
[Correzione immagine trapezoidale orizzontale]	Quando la correzione immagine trapezoidale automatica è disattivata, regolare manually il valore della correzione trapezoidale orizzontale.
[Correzione immagine trapezoidale quadrilaterale]	Quando la correzione immagine trapezoidale automatica è disattivata, regolare manually il valore della correzione trapezoidale quadrilaterale.
[Correzione messa a fuoco automatica]	Per attivare/disattivare la messa a fuoco automatica.
[Modalità proiettor]	[Proiettor frontale]: il proiettor si trova davanti alla superficie di proiezione. [Proiettor posteriori]: il proiettor si trova dietro la superficie di proiezione. [Proiettor frontale capovolto]: il proiettor è appesso al soffitto in posizione capovolta. L'immagine è ruchtata di 180 gradi. [Proiettor posteriore capovolto]: il proiettor è appesso al soffitto in posizione capovolla dietro la superficie di proiezione. L'immagine è ruchtata di 180 gradi e speculare in orizzontale.

4. App Manager

① Premere per accedere al menu Home, selezionare [Impostazioni] [Gestione app], quindi premere OK.
② Selezionare un'app e verificare la sua versione corrente, après l'app o forzarne l'arrestre, controllare la quantita di memoria utilizzata dall'app o cancellarne i dati, oppure disinstallaria.

Nel caso in cui siano installate più di 3 app, é possible accederà alla pagina [App] o all'App Store nella pagnia iniziale. SeLECTIONARE un'app e première éul telecomando, quindi selezioneare [Sposta in Home] o [Disinstalla].

5. Altre impostazioni

Nel menu Home, selezionare [Impostazioni] per cercare altre opzioni di impostazione.

	[Generale]
[Lingua]	Per selezione una lingua di visualizzazione sullo schermo.

[Toni tastiera] Per attivare/disattivare i toni della tastiera.

Intervallo sospensione 5 min/15 min/30 min automatico]

[Sfondo] Per selezionare uno sfondo.

[Palizia cache] Per cancellare i dati memorizzati nella cache del proiettre.

[Mirroring schermo] Per attivare il mirroring dello schermo.

(Data e ora]
(Data e ora automatiche)	Per abilitare/disabilitare la data e l'ora automatiche.

[Data] Per impostare manualmente la data.
[Ora] Per impostare manualemente I'ora.
[Seleziona fuso orario] Per selezionare il fuso orario.

111 112

[Usa fornato di 24 ore] Per selezionare il fornato 24 ore o 12 ore.

[Aggiornamento]

[Controlla aggionamenti]

Per controllare se si disponne della versione più recente.Seguire le istruzioni visualizzate sullo schermo per aggicnare la versione del firmware.

[Ripristino]

[Informazioni su]

Tuttidi datti della memoria integrata verranno cancellati.

Utilizzato di Nebula Capsule Max

1. Riproduzione da dispositivi di riproduzione HDMI

Nebula Capsule Max può essere collegato a vari dispositivi di riproduzione HDMI, ad esempio TV box, TV stick, lettori DVD, decoder digitali, console per videogiochi o altri dispositivi.

Per riproduire contenuti da dispositivi di riproduzione HDMI:

① Collegare Nebula Capsule Max a un dispositivo di riproduzione HDMI.
usando un cavo HDMI (non in dotazione).

ITI

(2) Premere per accedere al menu Home, selezionare [HDMI] e premere OK

• La riproduzione HDMI si avviere automaticamente quando il dispositivo è collegato per la primaolta a un dispositivo di riproduzione HDMI.

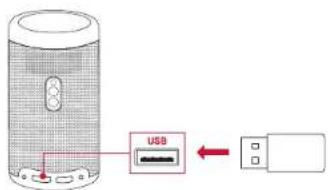

2. Riproduzione da un dispositivo di archivazione USB

Con Nebula Capsule Max è possible riproduire musica, video e foto o installare app memorizzate su un dispositivo di archivazione USB 2.0 utilizzato un cavo USB (non in dotazione).

① Premere per accederel al menu Home.
2 Selezionare [Gestione file] e premere OK
③ Selezionare un file, quindi premere OK
④ PremereOKper interrompere la riproduzione.

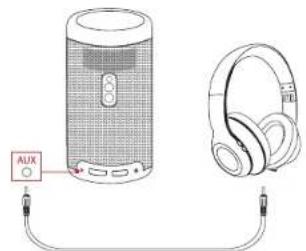

3. Riproduzione mediante dispositivi audio esterni

Questo proiettore può essere collegatoanche a dispositivi duscita audio esterni,tra cui cuffie e altoparlanti; quando collegato ad altoparlanti esterni, ilsystemadi diffusione integrato sera disabitato.

Per riproduire l'audio mediate dispositi vi di uscita audio esterni:

① Utilizzato un cavo audio da 3,5 mm o un adattatore (non fornito) per collegare cuffie o altoparlanti esterni.
② Collegare l'altra estremita del cavo alla porta AUX del proietto.

113114

Dalle cuffie o dagli altoparlanti esterni si potra udire laudio.

Prima di collegare le cuffie e accenderle, abbassare il volume per evitare un'eccessiva sollecitatione delle orecchie.

4. Installazione di app

Una volta eseguita la connessione a una rete wireless, è possible accedere a servizi online, godersi film, musica e foto e navigare in Internet. Oltre alle app preinstallate, è possible installare andere altri app, sulla Nebula App Store sua da un'unità flash USB.

① Premere per accodere al menu Home.
② Selezione are un servizio Internet e premere OK

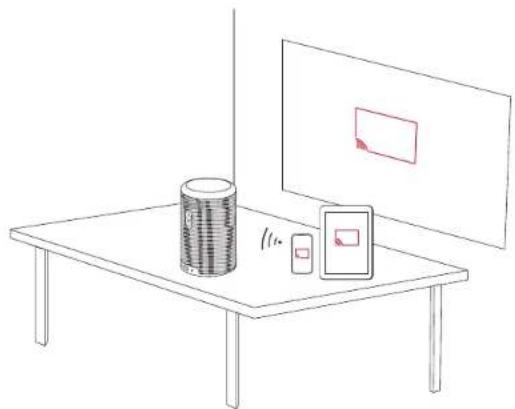

5. Mirroring dello schermo

Su Nebula Capsule Max è possibile effettuare il casting in maniera wireless di filmati, giocchi e musica dal Telefono o dal tablet.

Perutilizzare la funzione di mirroring dello schermo:

① Premere per accedere al menu Home, selezionare [Impostazioni] >[Generale] >[Mirroring schermo], quindi premere OK.
(2)Seguire le istruzioni visualizzate sullo schermo per completare il
processo. Verrà proiettato lo schermo dello smartphone o del tablet in uso.

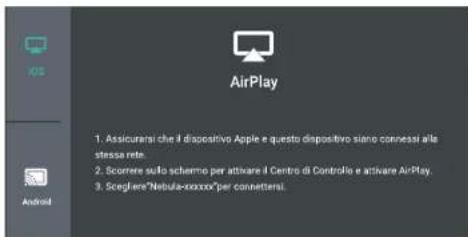

Per l dispositivi iOS:

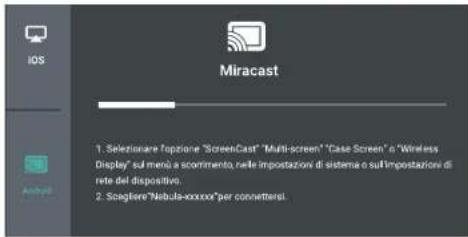

Per i dispositivi Android:

Alcuni contentui non sono essere trasmessi con Nebula Capsule Max a causa di certe restrizioni relative ai diritti d'autore. In tal caso, sare possibile riproduire i suddetti contentui in streaming,tramite la stessa app installata su Nebula Capsule Max.

ITI

Specifiche

Le specifiche e il design sono soggetti a modifiche sanza preavviso.

Alimentazione:15V CC-3A/19V CC-2A

Consumo energetico: < 20 W

Consumo energetico in standby: < 0.5W

Tecnologia display: DLP da 0,3' 1280 x 720p

Sorgente luminosa: LED RGB

Dimensioni immagine di proiezione: 20-100

Risoluzione: 1280 x 1080p

Luminosita; 200 ANSI lumen

Rapporto di contrasto: 600:1

Rapportodi proiezione;1,3

Distanza di proiezione: da 0,58 m a 3,08 m

CPU: quad core A53

SO:Android 8.1

RAM: DDR da 2GB

ROM:eMMC da 16GB

Driver altoparlante: 8W

Wi-Fi: IEEE802.11b/g/n/ac doppia frequenza 2.4G/5G

Versione Bluetooth: 4.2

File system USB: FAT32 / NTFS / exFAT

Tipodi batteria incorporaata: ai polimeri di litio

Capacità: 9700 mAh 3,7 V

Tempo di proiezione filmati: circa 4 ore in modalità batteria (video in locale)

Temperatura ambiente consigliata: da 0^ a 35^

Umidità relativa: 15%~85% (senza condensa)

Temperatura e umidità di conservazione: < 65°C, < 90% di umidità

Dimensioni (A × P): 150× 80mm

Peso:737g

Risoluzione dei problemi

① Non si riesce ad accendere il dispositovoutilizzando il telecomando?

• Tenere premuto ①da 2 a 3 secondi sul proietto per accenderlo.
• Quando il dispositivo è spento, non è possibile utilizzare il telecomando per accenderlo.

② Il telecomando non funzione?

• Assicurarsi di rimuovere la linguetta in plastica di isolamento della batteria.
• Assicurarsi che le batterie siano già installate nel telecomando.
  Sostituire le batterie.

③ L'immagine é sfocata?

• Spostare leggermente il proietto per attivare la messa a fuoco.

Non é possible connettersi a una rete Wi-Fi?

• Aggiornare l'elenco delle reti disponibili e riprovare.
• Riaviare il router wireless o il dispositiivo e riprovare.

⑤ Come si esgue l'aggiornamento del firmware?
- Quando viene rilevata una nuova versione, verrà richiesto di riavviare il disposittivo e di eseguire l'aggiornamento.

Marchi

HDMI, il logo HDMI e High Definition Multimedia Interface sono marchi o marchi registrati di HDMI con licenza LLC negli Stati Uniti e in altri paesi.

Bluetooth

Il marchio denominativo e i loghi Bluetooth® sono marchi registrati di Bluetooth SIG, Inc.

Garanzia

30 giorni di garanzia "soddisfatti o rimborsati" per qualsiasi motivo

É possibile restituire il prodotto integro e la sua confezione entro 30 giorni alla data de cui acquisto per ricevere un RIMBORSO COMPLETO per qualiasi motivo. Se il motivo della restituzione non è relativo alla qualità, il cliente dovra pagare le spese di spedizione per la restituzione.

12 mesi di garanzia per problemi relativi alla qualità

I prodotti Nebula sono garantiti per essere privi di difetti di materiale e di fabbricazione per un periodo di 12 mesi alla data di acquisto. Entro questo periodo, Nebula provvedera alla sostituzione e a coprire qualsiastici costo di spezdione per la restituzione di prodotti danneggiati in condizioni di normale utilizzo.

Note: qualsiasi etichetta di spedizione fornita delve essere utilizzata entro 20 giorni alla data in cui è stata rilasciata da Nebula Support.

Inhoudsopgave

Selezione o fuso horario.

[Utilizar o formatting de 24 Secciono o formatting de 24 horas ou de 12 horas] horas.

[Atualizar]
