BEDIENUNGSANLEITUNG Capsule Max NEBULA

Sicherheitsinformationen 29

Im Lieferumfang 32

Ubersicht 32

Erste Schritte 37

Nebula-App 39

Einstellungen 40

Verwendendes Nebula Capsule Max 43

Technische Daten 48

Fehlerbehebung 49

Marken 50

Garantie 50

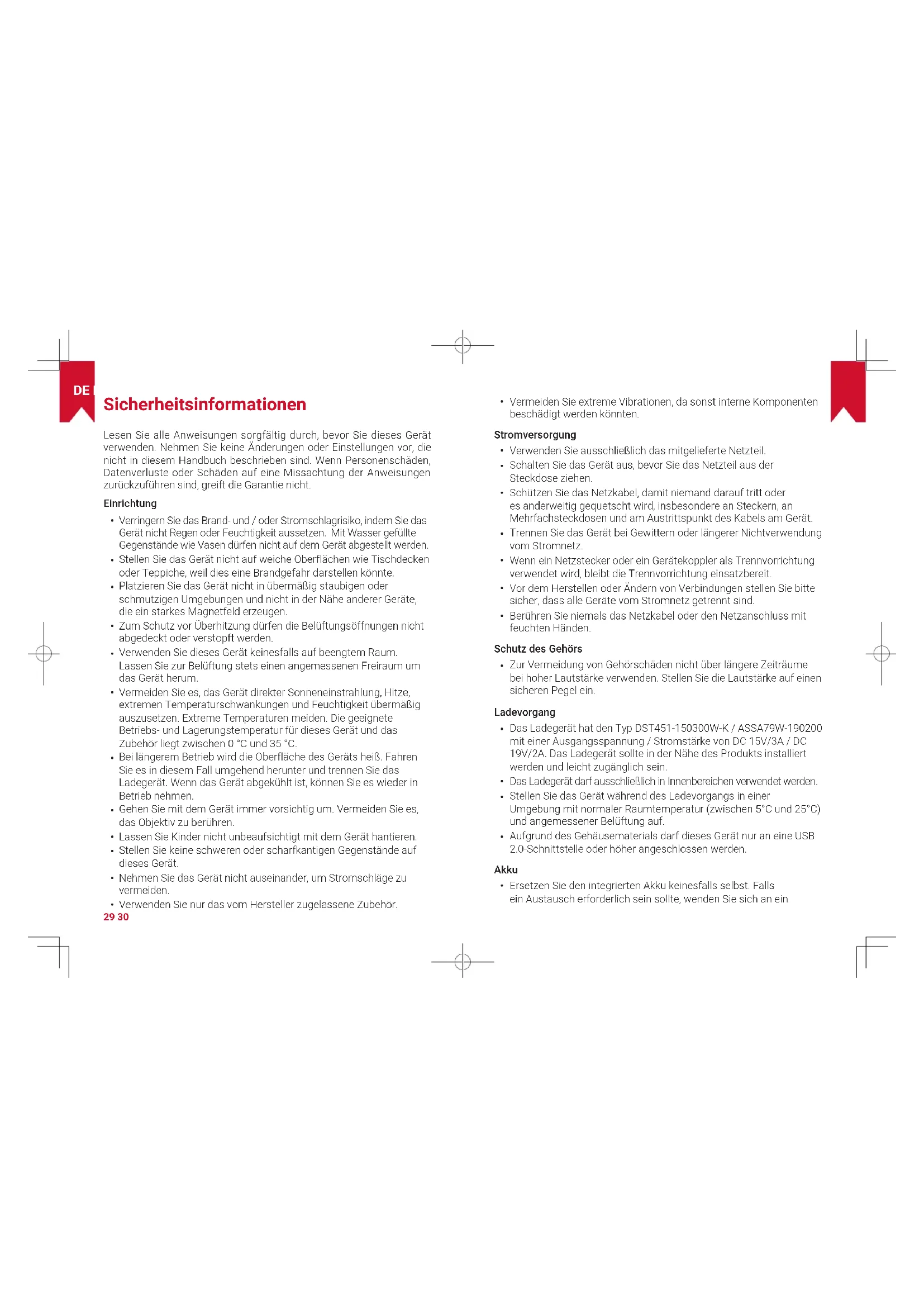

Sicherheitsinformationen

Lesen Sie alle Anweisungen sorgfältig durch, bevor Sie diesen Gerät verwenden. Nehmen Sie keine Änderungen oder Einstellungen vor, die nicht in thish Handbuch beschrieben sind. Wenn Personenschäden, Datenverluste oder Schäden auf eine Missachtung der Anweisungen zurückzuführen sind, greift die Garantie nicht.

Einrichtung

Verringern Sie das Brand- und /oder Stromschlagrisiko, indem Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Mit Wasser gefüllte Gegenstände wie Vasen halten nicht auf dem Gerät abgestellt werden.
- Stellen Sie das Gerät nicht auf weiche Oberflächen wie Tischdecken oder Teppiche, weil sie eine Brandgefahr darstellen konnte.
- Platzierten Sie das Gerät nicht in übermögig staubigen oder schmutzigem Umgebungen und nicht in der Nähne anderer Geräte, die ein starkes Magnetfeld erzeugen.
Zum Schutz vor Überhitzung durren die Beluftungssoffnungen nicht abgedeckt oder verstoptf werden.
- Verwenden Sie diese Gerät keinesfalls auf beengtem Raum.
Lassen Sie zur Belüfung stets einen angemessenen Freiraum um das Gerät herum.
- Vermeiden Sie es, das Gerät direkter Sonneneinstrahlung, Hitze, extremen Temperaturschwankungen und Feuchtigkeit übermaßig auszusetzen. Extreme Temperaturen melden. Die geeignete Betriebs- und Lagerungstemperatur für dieses Gerät und das Zubehör liegt zwischen 0 °C und 35 °C.
- Bei längerem Betrieb wird die Oberfläche des Geräts heiß. Fahren Sie es in thisem Fall umgehend herunter und trennen Sie das Ladegerät. Wenn das Gerät abgekühlt ist, können Sie es wieder in Betrieb halten.
- Gehen Sie mit dem Gerät immer vorsichtig um. Vermeiden Sie es, das Objektiv zu berühren.
- Lassen Sie Kinder nicht unbeaufsichtigt mit dem Gerät hantieren.
- Stellen Sie keine schweren oder scharfkantigen Gegenstände auf diese Geser.
- Nehmen Sie das Gerä nicht auseinander, um Stromschläge zu vermeiden.
- Verwenden Sie nur das vom Hersteller zugelassene Zubehor.

• Vermeiden Sie extreme Vibrationen, da sonst interne Komponenten beschadigt werden können.

Stromversorgung

• Verwenden Sie ausschließlich das mitgelieferte Netzteil.
• Schalten Sie das Gerät aus, bevor Sie das Netzteil aus der Steckdoseziehen.
• Schützen Sie das Netzkabel, damit niemand darauf tritt oder anderweitig gequetscht wird, insbesondere an Steckern, an Mehrlachsteckdosen und am Austrittspunkt des Kabels am Gerät.
• Trennen Sie das Gerät bei Gewittern oder längerer Nichtverwendung vom Stromnetz.
• Wenn ein Netzstecker oder ein Gerätekoppler als Trennvorrichtung verwendet wird, bleibt die Trennvorrichtung einsatzbereit.
  Vor dem Herstellen oder Andern von Verbindungen stellen Sieitte,. sichere, dass alle Gerate vom Stromnetz getrennt sind.
• Berühren Sie nimals das Netzkabel oder den Netzanschluss mit feuchten Händen.

Schutz des Gehörs

• Zur Vermeidung von Gehorschäden nicht über länger Zeiträume bei hoher Lautstärke verwenden. Stellen Sie die Lautstärke auf einen sicheren Pegel ein.

Ladevorgang

• Das Ladegerät hat den Typ DST451-150300W-K / ASSA79W-190200 mit einer Ausgangsspannung / Stromstarke von DC 15V/3A / DC 19V/2A. Das Ladegerät soll in der Höhe des Produkts installiert werden und leicht zugänglich sein.
  Das Ladegerät dar aufschlieblich in Inneneichen verwendet werden.
• Stellen Sie das Gerät während des Ladevorgangs in einer Umgebung mit normaler Raumtemperatur (zwischen 5^ und 25^ ) und angemessener Belüfung auf.
• Aufgrund des Gehäusematerials darf diese Gerät nur an eine USB 2.0-Schnittstelle oder hoher angeschlossen werden.

Akku

• Ersetzen Sie den integrierten Akku keinesfalls selbst. Falls ein Austausch erforderlich sein sollte, wenden Sie sich an ein

autorisiertes Servicecenter.

Die Fernbedienung enthalt Batterien, die verschlucht werden konnten. Bewahren Sie die Fernbedienung außerhalb der Reichweite von Kindern auf.
Explosionsgefahr! Halten Sie die Batterien von Hitze, direkter Sonneneinstrahlung und offen Flammern fem. Werfen Sie Batterien niemals ins Feuer.
- Entfernen Sie die Batterien, wenn die Fernbedienung über einen längeren Zeitraum nicht verwendet wurde.
- Ersetzen Sie die Batterien der Fernbedienung nur durch Batterien des gleichen oder eines gleichwertigen Typs.
- Batterien enthalten Chemikalien und müssen davon erdunngsgemäß entsorgt werden.
- Laden Sie das Gerät regelmäßig. Lager Sie das Gerät nicht mit einer vollständig entladenen Batterie.

Reinigung

• Verwenden Sie ein weiches, fusselfreies Tuch. Verwenden Sie für die Reinigung keine flüssigen, gasförmigen oder keinlich entflammbaren Reinigungsmittel.
• Verwenden Sie keine flüssigen Reinigungsmittel zum Reinigen des Objektivs. Andernfalls konnte die Beschichtung des Objektivs beschädigt werden.
• Wischen Sie die Oberflächen vorsichtig ab. Achten Sie darauf, die Oberfläche nicht zu verkratzen.
• Verwenden Sie spezielles Objektiv-Reinigungspapier.

Reparaturen

• Nehmen Sie keine Reparaturen an thisem Gerät vor. Lassen Sie das Gerät nur durch ein autorisiertes Servicecenter reparieren.
• Unsachgemäß Wartung kann zu Verletzungen und zu Schäden an dieser Gemärk führn.
• Lassen Sie Wartungsarbeiten stets von qualifiziertem Servicepersonal ausführten.

Vorsicht

• Dieses Gerät kann potenziell schädliche optische Strahlung abgeben.
• Blichen Sie nicht direkt in den in Betrieb befindlichen Lichtstrahl. Das helle Licht kann ihren Augen schaden.

31 32

Im Lieferumfang

Ubersicht

1. Vorderseite

1 Objektiv
2 Belüftung (Einlass)

2. Rückseite

1 Beluftung (Auslass)
2 Infrarotempfänger
3 Ein-/Aus-Taste

Zum Ein-/Ausschalten 2 bis 3 Sekunden lang gedruckt halten
Zum Aktivieren des Projektors/Wechseln in den Standby

Modus im Projektormodus drucken

4 Laufsprecher

5 DC-IN

Zum Anschlieben an die Stromversorgung mit mitgeliefertem

6 USB

Zum Anschlieben an ein USB-Speichermedium

HDMI

Mit einern Wiedergabegerät mit HDMI-Ausgang verbinden

8 AU

AUX-Ausgangsbuchse

9

Zum Wechsel zwischen den Modi,Bluetooth-Lautsprecher

und Projektor drucken

33 34

3. Oberseite

Lautstärketaste (lauter / leiser)
2 Bestätigungsstaste
3 Zurück-Taste
4 Navigationstaten

4. Unterseite

1 1/4" Stativgewinde

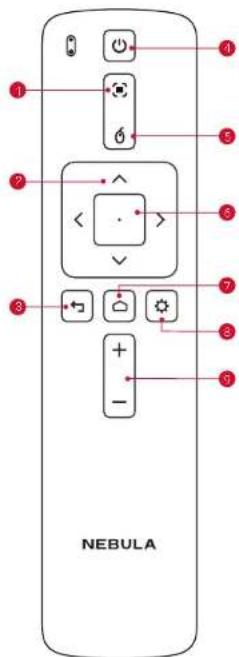

5. Fernbedienung

Fokusanzupassen

Navigation

Zurück

Ein/Ausschalten

Mausmodus

Bestätigen Sie den ausgewählten Inhalt

Home

Systemeinstellungen

Lauter /leiser

6. LED-Anzeige

Button	LED Status Description
0	Leuchtet blau	Eingeschaltet / Betrieb im Projektor-Modus
	Leuchtet gelb Standby im Projektor-Modus
	Leuchtet rot Ladevorgang
	Leuchtet grün Vollständig aufgeladen
	Blinkt rot Niedriger Akkustand
14	Blinkt blau	Bereit zum Koppeln/Bluetooth-Kopplung / Bluetooth-Verbindunggetrennt (Bluetooth-Lautsprecher-Modus)
	Leuchtet blau	Aktive Bluetooth-Verbindung (Bluetooth-Lautsprecher-Modus)

Erste Schritte

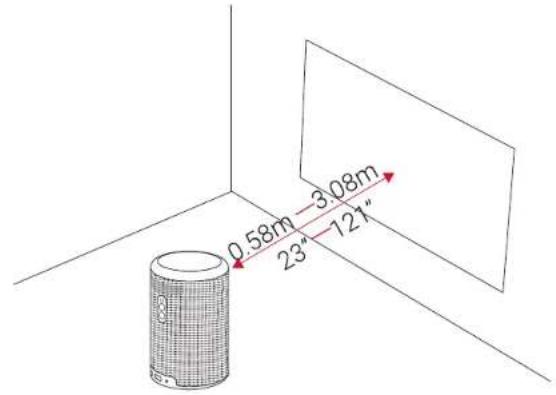

1. Platzierung

Platzieren Sie den Nebula Capsule Max auf einer stabilen, ebenen Oberfläche vor der Projektnionsfläche. Die besten Ergebnisse erzielen Sie mit einer weiß und ebenen Projektnionsfläche. Der Abstand zwischen dem Nebula Capsule Max und der Projektnionsfläche muss mindestens 0,58 m und hochstens 3,08 m betragen. Durch erhalten Sie Projektnionsbild von 20 bis 100 Zoll.

• Der Nebula Capsule Max muss nicht in Richtung der Projektefliche bereits werden. Sie konnen das Projektebild bei Bedarf mit der integrierten Keystone-Korrektur (Trapezkorrektur) anpassen.
  Die GroBe des Projektsionsbilds richtet sich nach dem Abstand zwischen dem Nebula Capsule Max und der Projektsionsflache. Positionieren Sie den Cube 101 bis 203 cm von der Projektsionsflache entfert, um ein optimales Ergebnis zu erzielen.

2. Vorbereiten der Fernbedienung

Die Fermbedienung wird mit zwei Knopfzellen-Batterien geleifert

① Entfernen Sie vor der ersten Verwendung den Isolierstreifen der Batterien, um die Batterien der Fernbedienung zu aktivieren.
② Offnen Sie zum Auswechseln der Batterien die Batteriefachabdeckung, legen Sie die neuen Batterien ein (unter Bezchlagung der Polarität [+ / - ] wie angegeben) und schlieben Sie die Batteriefachabdeckung wieder.

3. Erste Schritte

① Fur die erste Verwendung, muss der integrierte Akku vollständig mithilfe des mitgelieferten Adapters aufgeladen werden.

② Halten Sie ① am Projektor 2 bis 3 Sekunden lang gedrückt, umihn einzuschalten.
③ Richten Sie das Gerät auf eine geeignete Projektionsfläche oder Wand aus.
4 Zum Fokkussieren des Bildes bewegen Sie den Projektor leicht, um den Autofokus zu aktivieren. Alternativen können Sie auch 3 Sekunden lang gestrukt halten, um den Fokus manuell einzustellen.
⑤ Befolgen Sie bei der ersten Verwendung die Bildschirmanweisungen, um die grundlegende Einrichtung vorzunehmen.

Verwenden Sie ausschließlich den mitgelieferten Adapter, um ein schnellstmögliches und sicheres Aufladen Ihres Nebula Capsule Max zu gewährleisten.

Nebula-App

Für die einfache Steuerung des Nebula Capsule Max empfehlen wir, die Nebula Connect-App herunterzuladen. Mit dieser App konnen Sie ihre Maus über den Bildschirm navigieren.

① Laden Sie die Nebula Connect-App aus dem App Store (iOS-Gerate) oder bei Google Play (Android) herunter.

Download on the

AppStore

GETITON

Google Play

② Aktivieren Sie Bluetooth auf Ihr Smartphone.
③ Offnen Sie die Nebula Connect-App und wahlen Sie [NebulaXXXXX] als zu verbindendes Gerät aus.
(4) Befolgen Sie die Bildschirmanweisungen, um die Einrichtung abzuschlieben.

Einstellungen

Nehmen Sie nach dem erstmaligen Einsatz den Nebula Capsule Max die Einrichtung vor.

1. Netzwerk

Sie konnen mit thisem Projektor über ein WLAN eine Verbindung zum Internet herstellen.

① Wahlen Sie im Home-MENU [Netzwerk] und drucken Sie OK.
② Befolgen Sie die Bildschirmanweisungen, um die Verbindung herzustellen.

2. Bluetooth

Modus Bluetooth-Lautsprecher

Sie können diesen Projektor als eigenstandigen Bluetooth-Lautsprecher verwenden.

Zum Wechsel in den Bluetooth-Laufsprecher-Modus drucken.
② Aktivieren Sie Bluetooth auf Ihrm Smartphone und wahlen Sie [Nebula-XXXXX] als zu verbindendes Gerat aus.

Modus Projektor

Sie können einen Bluetooth-Lautsprecher oder einen Kopfhrer mit dem Nebula Capsule Max verbinden, während sich dieser im Modus „Projektor" befindet.

Zum Zugreifen auf das Home-Menu wahlen [Einstellungen] > [Bluetooth] wahren und OK drücken.
(2) Befolgen Sie die Bildschirmanweisungen, um die Bluetooth-Verbindung herzustellen.

3. Projektor

Zum Zugreifen auf das Home-MENU drucken. [Einstellungen] > [Projektor], auswahlen und OK drucken.

[Modus „Bild“] [Autom.]/ [Standard]/ [Batterie]
[Farbtemperatur]	[Normal]/ [Kalt]/ [Warm]
[Autom. Keystone-Korrektur]	Automatische Keystone-Korrektur (Trapezkorrektur) aktivieren/deaktivieren.
[Vertikale Keystone-Korrektur]	Wenn die Autom. Keystone-Korrektur deaktiviert ist, müssen Sie den vertikalien Keystone-Wert manuell einstellen.
[Horizontalkeystone-Korrektur]	Wenn die Autom. Keystone-Korrektur deaktiviert ist,.musten Sie den horizontalen Keystone-Wert manuell einstellen.
[Vierseltige Keystone-Korrektur]	Wenn die Autom. Keystone-Korrektur deaktiviert ist,.musten Sie den quadrilateralen Keystone-Wert manuell einstellen.
[Autom. Fokuskorrektur]	Aktivieren / deaktivieren Sie die automatische Fokussierung.
[Modus „Projektor“]	[Frontprojektion]: Der Projektor befindet sich vor der Projektkliffsläche. [Rückprojektion]: Der Projektor befindet sich hinter der Projektkliffsläche. [Invertierte Frontprojektion]: Der Projektor hangt in umgedrehter Position von der Decke. Das Bild wird um 180 Grad gedrecht. [Invertierte Rückprojektion]: Der Projektor hangt in umgedrehter Position und hinter der Projektklissläche von der Decke. Das Bild wird um 180 Grad gedrecht und horizontal gespiegelct.

4. App-Manager

① zum Zugreifen auf das Home-MENU drucken, [Einstellungen] > [App-Manager] wahren und OK drucken.
② Wahlen Sie eine App aus. Sie konnen nun die aktuelle Version prufen, die App offen oder das Beenden erzwigen, den belegten Speicherplatz überprüfen oder Daten loschen oder die App deinstallieren.

Wenn mehr als 3 Apps installiert sind, können Sie auf die Seite [Apps] oder den App Store auf der Startseite zugreifen. Wahlen Sie eine App aus und drucken Sie auf der Fernbedienung auf Sie konnen nun [Auf Home-Bildschirm] oder [Deinstallieren] auswahlen.

5. Sonstiges

Wahlen Sie im Home-Menu [Einstellungen] aus, um weitere Einstellungsoptionen zu finden.

[Allgemein]
[Sprache]	Wahlen Sie eine Sprache für die Bildschirmanzeige aus.
[Tastentöne] Aktivieren / deaktivieren Sie Tastentöne.
[Autom. Abschaltinterval]	5 Min. / 15 Min. / 30 Min.
[Hintergrund] Wahlen Sie einen Hintergrund aus.
[Cache leeren]	Die im Cache des Projektors gespeicherten Daten loschen.
[Bildschirmspiegelung] Die Bildschirmspiegelung aktivieren.
[Datum und Uhrzeit]
[Datum und Uhrzeit](automatisch)	Automatische Datum- und Uhrzeitanzeige aktivieren / deaktivieren.
[Datum] Datum manuell festlegen
[Uhrzeit] Uhrzeit manuell festlegen

[Zeitzone auswahlen] Wahlen Sie eine Zeitzone aus.

[24-Stunden-Format sie konnen die Uhrzeit im 24-Stunden-Formal verwenden] oder im 12-Stunden-Format anzeigen.

[Upgrade]
[Auf Update prüfen]	Prüfen Sie, ob Sie die neueste Version verwenden. Befolgen Sie die Bildschirmanweisungen, um ein Upgrade auf die neueste Version der Firmware vorzunehmen.

	[Info]
[Zurücksetzen]	Alle Daten im integrierten Speicher werden gelöscht.

Verwendendes Nebula Capsule Max

1. Abspielen über HDMI-Wiedergabegerate

Der Nebula Capsule Max kann an verschiedene HDMI-Wiedergabegerate angeschlossen werden, z. B. TV-Box oder -Stick, DVD-Player, Set-Top-Box (STB), Spielkonsolen oder andere Geräte.

Abspielen von Inhalten über HDMI-Wiedergabegerte:

① Verbinden Sie den Nebula Capsule Max über ein HDMI-Kabel (nicht im Lieferumfang enthalten) mit einem HDMI-Wiedergabegerät.

43 44

② zum Zugreifen auf das Home-MENU drücken, [HDM] wahren und OK drucken.
Die HDMI-Wiedergabe beginnnt automatisch nach der ersten Verbindungsherstellung mit einem HDMI-Wiedergabegerät.

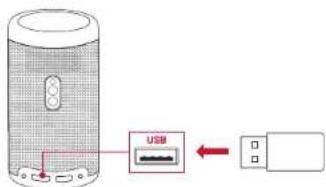

2. Abspielen von einem USB-Speichermedium

Sie konnen mit dem Nebula Capsule Max über ein USB-Kabel (nicht im Lieferumfang enthalten) Music, Videos und Bilder von einem USB 2.0 Speichergeräel genießen oder darauf gespeicherte Apps installieren.

① zum Offnen des Home-Menus drucken.
② Wahlen Sie [Datelmanager] und drücken Sie OK
③ Wahlen Sie eine Datei aus und drucken Sie dann OK
④ Drücken Sie OK um die Wiedergabe zu beenden.

3. Wiedergabe über externe Tonausgabegeräte

Der Projektor kann auch an externe Tonausgabegerate wie Kopfhörer oder Lautspricher angeschlossen werden. Beim Anschluss von externen Lautsprichern wird das integrierte Lautsprachersystem deaktiviert.

Wiedergabe über externe Tonausgabegeräte:

① Schlieben Sie ihren Kopfhörer oder ihre externen Laufsprecher mit einem 3,5-mm-Audiokabel oder einem Adapter (nicht im Lieferumfang enthalten) an.

DE

② Schlieben Sie das andere Ende des Kabels an den Anschluss AUX an thisem Projektor an.

• Sie horen Audio von ihren Kopfhörem oder externen Laufsprechem.

Verringern Sie die Lautstärke, bevor Sie Kopfhörer, anschließlich, um ihre Ohren zu schonen.

4. Apps installieren

Sobald eine Verbindung mit einem WLAN-Netzwerk besteht, konnen Sie auf Online-Services zugreifen, Filme, Musik und Bilder genieten und im Internet surfen. Neben den vorinstallierten Apps konnen Sie auch zusätzliche Apps aus dem Nebula App Store oder über ein USB-Speichermedium installieren.

① zum Offnen des Home-Menus drucken.
② Wahlen Sie einen Internetdienst aus und drucken Sie OK

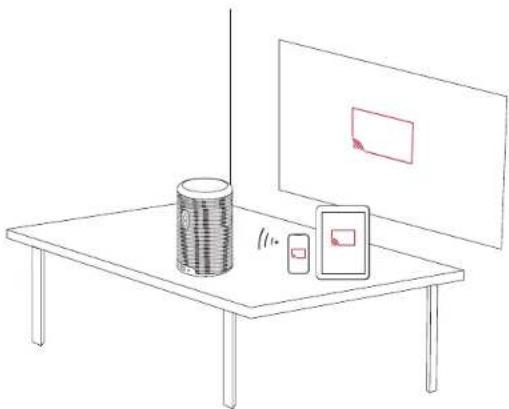

5. Bildschirmspiegelung

Sie konnen这部电影, Spieler und Musik von ihrem Telefon oder Tablet drahtlos auf Nebula Capsule Max übertragen.

Verwendend der Bildschirmspiegelung:

① zum Zugreifen auf das Home-MENU drücken, [Einstellungen] > [Allgemein] > [Bildschirmspiegelung] auswahlen und OK drucken.
② Befolgen Sie die Bildschirmanweisungen, um den Vorgang abzuschlieben.
- Dieser Projektor spiegelt anschlieBend den Bildschirm Ihres Smartphones oder Tablets.

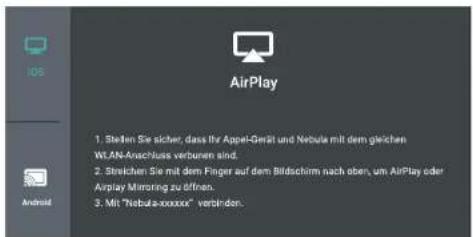

Für IOS-Geräte:

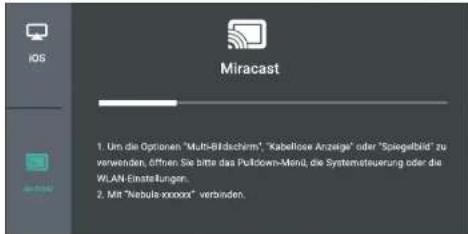

Für Android-Geräte:

Bestimmte Inhalte konnen aufgrund von Urheberrechtsbeschränkungen nicht über den Nebula Capsule Max ausgegeben werden. In thisem Fall konnen Sie diese Inhalte jedoch über dieselbe, auf Ihrn Nebula Capsule Max installierte App streamen.

Technische Daten

Änderungen der technischen Daten und des Designs ohne Vorankündigung vorbehalten.

Netzeil:15VG=3A/19VG

Stromverbrauch: <20 W

Standby-Leistungsaufnahme: ^a

Display-Technologie:0,3 Zoll 1280 x 720 p DLP

Lichtquelle: RGB-LED

Projektsbild-GrBe:20-100 Zoll

Auflosung: 1280 x 720 p

Helligkeit: 200 ANSI-Lumen

Kontrastverhältnis: 600:1

Projektsverhältnis: 1.3

Projektionsentfernung: 0,58 m bis 3,08 m

CPU: Quadcore A53

Betriebssystem:Android 8.1

RAM:2GB DDR

ROM: 16GB eMMC

Laufsprecher: 8W

WLAN: IEEE802.11b/g/n/ac Dualfrequency 2,4 G / 5 G

Bluetooth Version 4.2

USB-Dateisystem: FAT32/NTFS/exFAT

Typ des integrierten Akkus: LiPo

Kapazitat: 9700 mAh, 3.7 V

Spielzeit für Filme: ca. 4 Stunden im Modus „Akku" (Iokales Video)

Empfohlene Umgebungstemperatur: 0^ bis 35^

Relative Luftfeuchtigkeit: 15 % bis 85 % (nicht kondensierend)

Lagertemperatur und Luftfeuchtigkeit: < 65 °C, < 90 % Luftfeuchtigkeit

MaBe (H× T) : 150× 80mm / 5.9× 3.1 Zoll

Gewicht: 737g

Fehlerbehebung

① Das Einschalten per Fernbedienung Funktioniert nicht?

• Halten Sie ① am Projektor 2 bis 3 Sekunden lang gedrückt, umihn einzuschalten.
• Wenn er ausgeschaltet ist, konnen Sie ihn nicht mit der Fernbedienung einschalten.

② Die Fermbedienung Funktioniert nicht?

• Stellen Sie sicher, dass der Isolierungsstreifen der Batterie entfern't wurde.
• Stellen Sie sicher, dass die Batterien bereits in die Fernbedienung eingelegt wurden.
  Tauschen Sie die Batterien aus.

③ Unscharfes Bild?

• Bewegen Sie den Projektor etwas, um den Autofokus zu aktivieren.

④ Sie können keine WLAN-Verbindung herstellen?

• Aktualisieren Sie die Beste der verfügbaren Netzwerke und versuchen Sie es erneut.
• Starten Sie den Router oder das Gerät neu und versuchen Sie es erneut.

(5) Wie aktualisiere ich die Firmware?

• Wenn eine neue Version gefunden wird, werden Sie aufgefordert, einen Neustart durchzuführen und die Aktualisierung vorzunehmen.

Marken

HOMI

HDMI, das HDMI-Logo und High-Definition Multimedia Interface sind Marken oder eingetragene Marken von HDMI Licensing LLC in den USA und anderen Ländern.

Bluetooth

Die Bluetooth®-Wordmarke und -Logos sind eingetragene Marken von Bluetooth SIG, Inc.

Garantie

Unkomplizierte 30-Tage-Geld-zurück-Garantié

Wenn Sie das unbeschädigte Produkt in der unbeschädigten Originalverpackung innerhalb von 30 Tagen ab Kaufdatum zurückgeben, wird Ihnen der GESAMTE KAUFPREIS ERSTATTET. Wenn der Grund für die Rücksendung allerdings kein Qualitätsmangel ist,tragt der Kunde die Versandkosten für die Rücksendung.

12 Monate Garantie bei qualitätsbezogenen Problemen

Nebula Produkte sind für einen Zeitaum von 12 Monaten ab dem Kaufdatum gegen Material- und Verarbeitungsfehler garantiert. Innerhalb dieser Zeitaums stellt Nebula Ersat bereit undträgt die Versandkosten für die Rückwendung, wenn ein Produkt bei normaler Verwendung ausfallen sollen.

Bitte beaehten: Versandaufkleber, die durch den Nebula Support berigestellt werden, mussen innerhalb von 20 Tagen ab Ausstellungsdatum verwendet werden.

Tabla de Contents

② Werkt de afstandsbediening nicht?
