MANUALE UTENTE ROG Kunai 3 ASUS

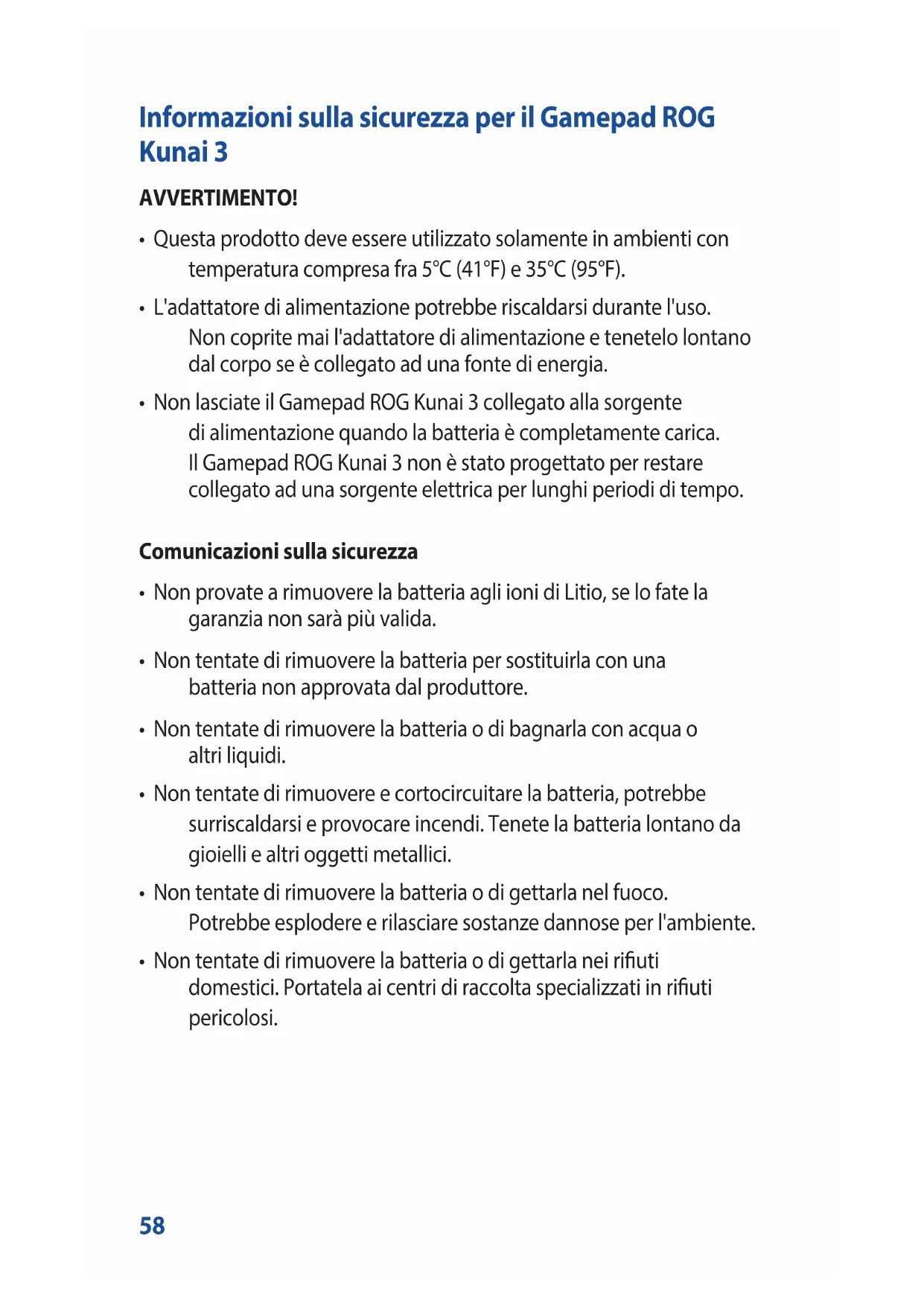

• Questa prodotto deve essere utilizzato solamente in ambienti con temperatura compresa fra 5°C (41°F) e 35°C (95°F).

• L'adattatore di alimentazione potrebbe riscaldarsi durante l'uso. Non coprite mai l'adattatore di alimentazione e tenetelo lontano dal corpo se è collegato ad una fonte di energia.

• Non lasciate il Gamepad ROG Kunai 3 collegato alla sorgente di alimentazione quando la batteria è completamente carica. Il Gamepad ROG Kunai 3 non è stato progettato per restare collegato ad una sorgente elettrica per lunghi periodi di tempo. Comunicazioni sulla sicurezza

• Non provate a rimuovere la batteria agli ioni di Litio, se lo fate la garanzia non sarà più valida.

• Non tentate di rimuovere la batteria per sostituirla con una batteria non approvata dal produttore.

• Non tentate di rimuovere la batteria o di bagnarla con acqua o altri liquidi.

• Non tentate di rimuovere e cortocircuitare la batteria, potrebbe surriscaldarsi e provocare incendi. Tenete la batteria lontano da gioielli e altri oggetti metallici.

• Non tentate di rimuovere la batteria o di gettarla nel fuoco. Potrebbe esplodere e rilasciare sostanze dannose per l'ambiente.

• Non tentate di rimuovere la batteria o di gettarla nei riuti domestici. Portatela ai centri di raccolta specializzati in riuti pericolosi.59 Indice delle speciche Nome prodotto Gamepad ROG Kunai 3 Nome modello ZS661KSCL Dimensioni Modalità Handeld:

260.7 x 106.3 x 37.9mm

Modalità Gamepad (All-in-One):

154.75 x 110.25 x 66.8mm

Modalità Gamepad (Mobilità):

117.2 x 106.3 x 40.9mm

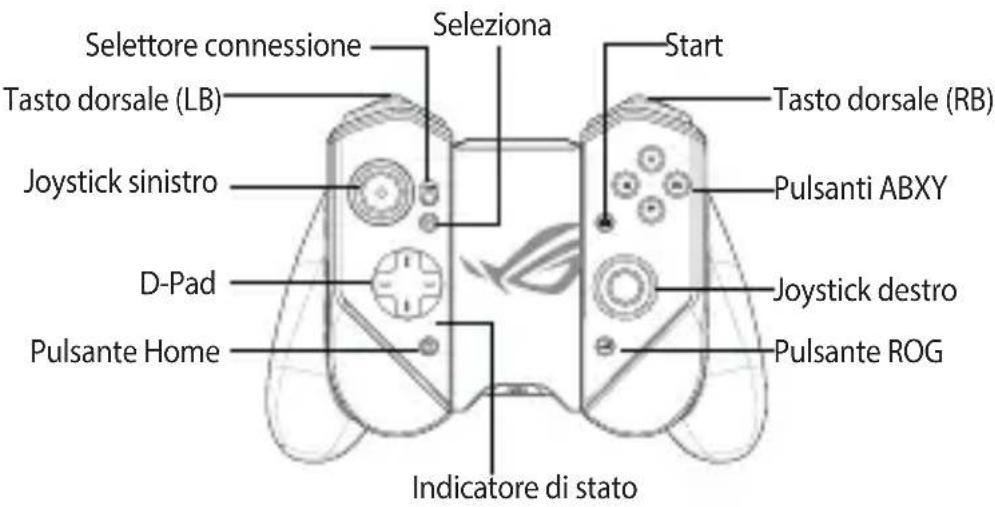

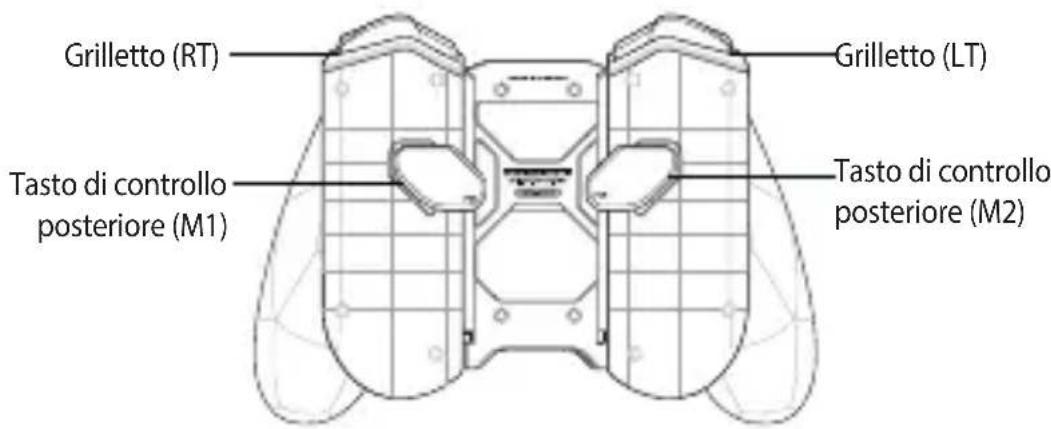

Peso Modalità Handeld: 136g Modalità Gamepad (All-in-One): 198.8g Modalità Gamepad (Mobilità): 135g Interfaccia Cablata USB di tipo C Senza li Bluetooth v4.2 Batteria Almeno 6 ore in modalità Bluetooth Pulsanti di controllo Pulsanti A, B, X e Y; D-Pad Joystick sinistro con pulsante push Joystick destro con pulsante push RB, LB; RT, LT (input analogico) M1, M2; 4 x tasti scorciatoia Indicatori luminosi Indicatore di stato / Indicatore di carica60 Illuminazione Aura Statico/ Respiro/ Ciclo colore/ Stroboscopica (in modalità di connessione cablata) Contenuto della confezione 1 x Controller ROG Kunai 3 1 x Cavo tipo C® > USB A 1 x Borsa protettiva 1 x Manuale utente 1 x Certicato di garanzia61 Controller ROG Kunai 3 I controller ROG Kunai 3 sono dotati di diversi pulsanti azione e possono essere montati sul caricabatterie ROG Kunai 3 o sul porta cellulare ROG Kunai 3. Caricabatterie ROG Kunai 3 Il caricabatterie ROG Kunai 3 permette di caricare la batteria del controller ROG Kunai 3. Porta cellulare ROG Kunai 3 Il porta cellulare per ROG Phone 3, grazie alla tecnologia proprietaria, fornisce connessione cablata tra il telefono e i controller ROG Kunai 3 per annullare la latenza. Impugnatura ROG Kunai 3 L'impugnatura ROG Kunai 3 migliora la sensazione di ergonomicità permettendoti di giocare più a lungo senza alcun fastidio. Panoramica del prodotto Il Gamepad ROG Kunai 3 è portatile e vi permette di giocare in casa o all'aperto. Per raggiungere questo obiettivo abbiamo progettato un Gamepad modulare e integrato diversi accessori della serie ROG per diversi scenari di utilizzo.62 Vista anteriore Funzionalità hardware Vista posteriore Connettore USB di tipo C Vista dall'alto Indicatore di ricarica Selettore connessione Seleziona Start Joystick destro Joystick sinistro D-Pad Pulsante Home Tasto dorsale (LB) Tasto dorsale (RB) Pulsanti ABXY Pulsante ROG Indicatore di stato Grilletto (RT) Grilletto (LT) Tasto di controllo posteriore (M1) Tasto di controllo posteriore (M2)63 Carica del dispositivo Per caricare la batteria del Gamepad ROG Kunai 3:

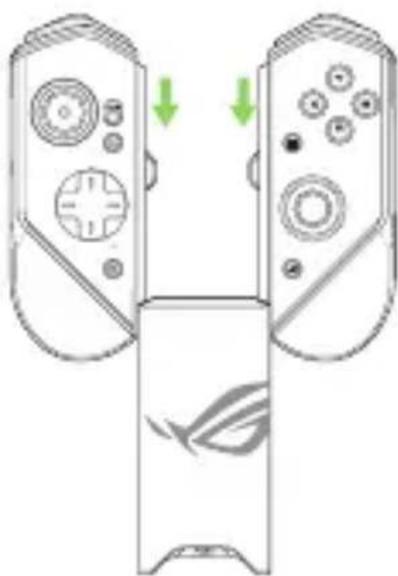

1. Inserite i controller ROG Kunai 3 nel caricabatterie ROG Kunai 3.

2. Collegate il cavo USB da un lato al Gamepad e dall'altro ad un

adattatore di alimentazione. NOTA: L'indicatore di ricarica si accende di una luce bianca ssa quando il caricabatterie sta caricando il Gamepad.64 Installazione del dispositivo A. Modalità Handeld

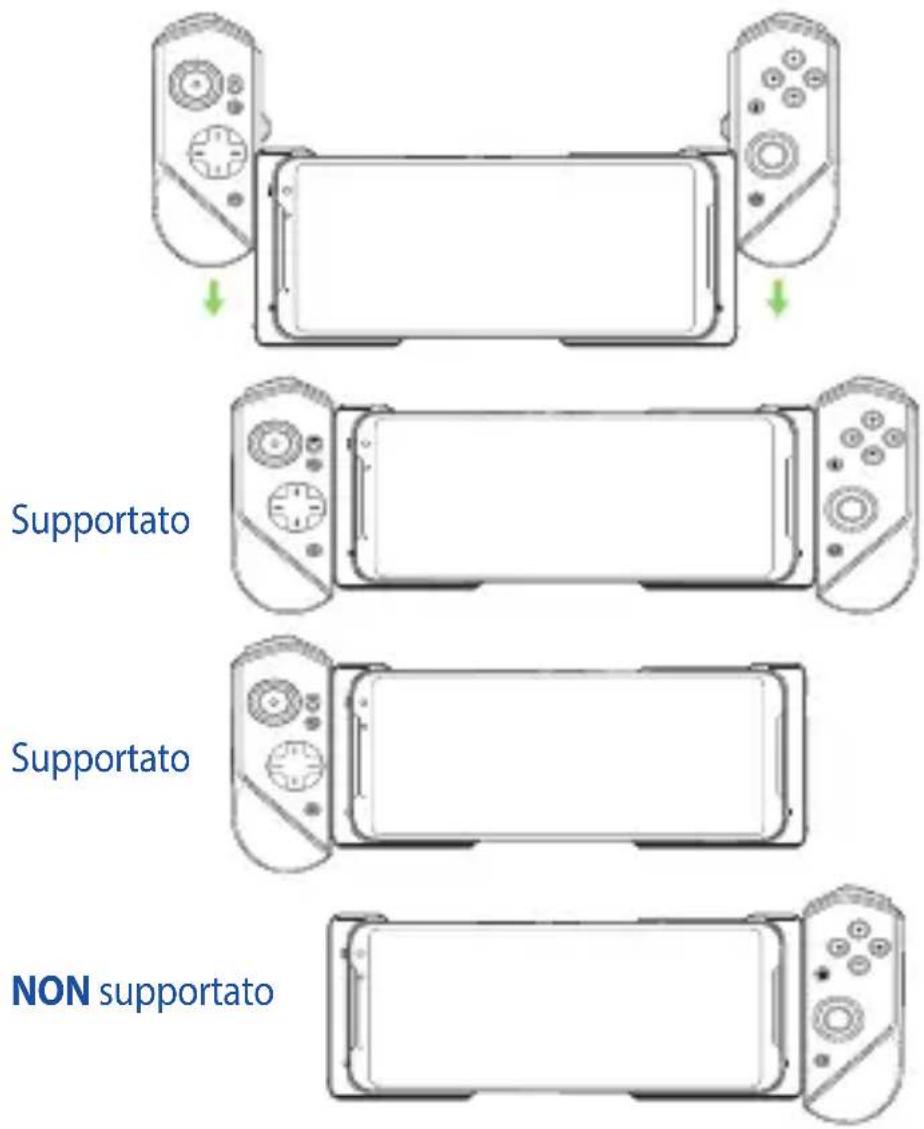

1. Inserite il vostro ROG Phone 3 nel porta cellulare ROG Kunai 3.

2. Inserite i controller ROG Kunai 3 nel porta cellulare ROG Kunai 3.

Supportato Supportato NON supportato NOTA: Raccomandiamo di utilizzare una connessione USB per la modalità Handeld.65 B. Modalità Gamepad (Mobilità)

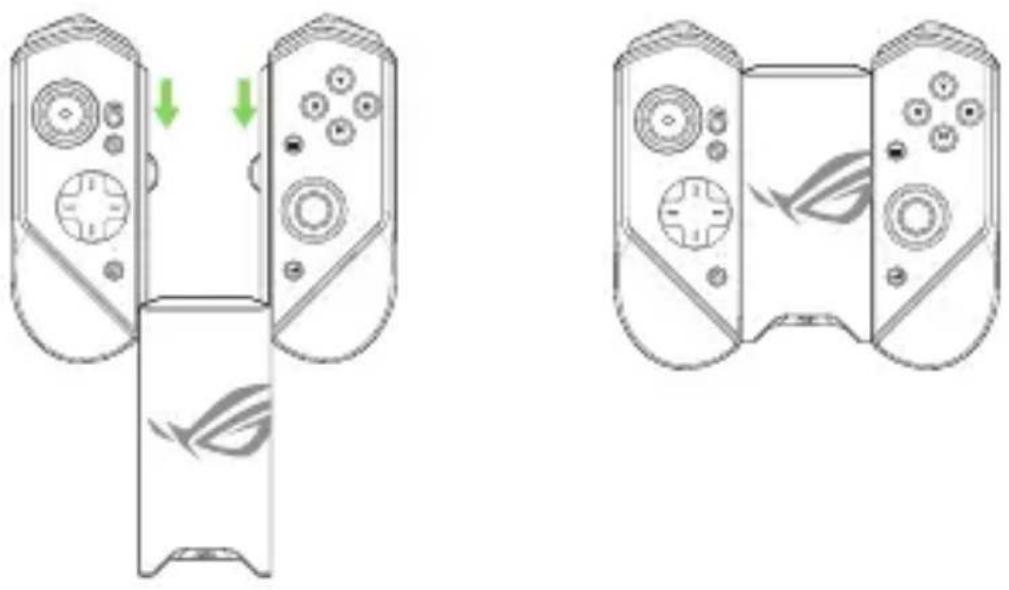

1. Inserite i controller ROG Kunai 3 nel caricabatterie ROG Kunai 3.

C. Modalità Gamepad (All-in-One)

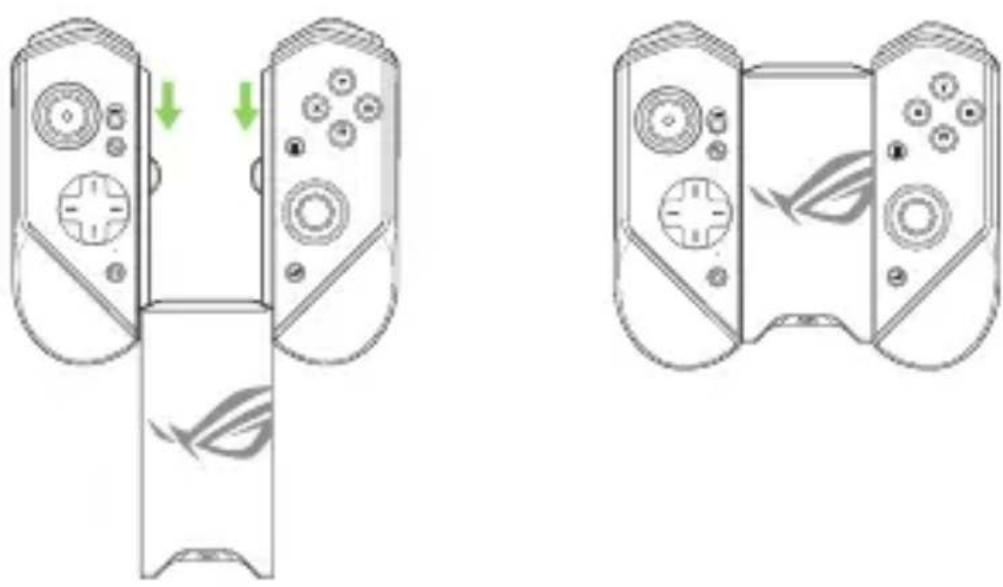

1. Inserite i controller ROG Kunai 3 nel caricabatterie ROG Kunai 3.

NOTA: Per ulteriori informazioni sull’associazione Bluetooth fate riferimento alla sezione Domande e risposte frequenti (FAQ).66

2. Inserite il caricabatterie ROG Kunai 3 nell'impugnatura ROG Kunai

3, quindi spingete il caricabatterie verso il basso no a quando sentite un clic. NOTA: Per ulteriori informazioni sull’associazione Bluetooth fate riferimento alla sezione Domande e risposte frequenti (FAQ).67 Indicatori LED Indicatore di ricarica Indicatore LED Signicato Bianco sso Carica in corso Spento Non in carica Indicatore LED Signicato Stato del controller Osservazioni Blu, lampeggiante, velocemente In attesa di associazione N/A Blu, lampeggiante, lentamente In attesa di associazione automatica N/A Rosso sso Connesso/Associato Carica batteria: 0% - 25% Giallo sso Connesso/Associato Carica batteria: 25% - 90% Verde sso Connesso/Associato Carica batteria: 90% -100% Spento Spento N/A Indicatore di stato (modalità USB/modalità Bluetooth)68 D1: Come posso associare il Gamepad ROG Kunai 3 al mio ROG Phone per la prima volta? R1: 1. Impostate il selettore modalità di connessione sulla modalità Bluetooth.

2. Premete il pulsante Home sul Gamepad per accenderlo.

L'indicatore di stato lampeggia lentamente di colore blu.

3. Premete e tenete premuto il pulsante Home sul Gamepad per

3~5 secondi, quindi rilasciatelo. L'indicatore di stato lampeggia velocemente di colore blu per indicare che il Gamepad è pronto all'associazione.

4. Attivate il Bluetooth sul vostro ROG Phone e cercate i dispositivi

Bluetooth nelle vicinanze.

5. Nell'elenco dei dispositivi disponibili sul vostro telefono toccate

ROG Kunai 3 Gamepad. NOTA: Se il Gamepad ROG Kunai 3 si spegnesse prima di completare l'associazione con il telefono ripetete i passaggi 2~5. D2: Come posso associare il mio Gamepad ROG Kunai 3 ad un ROG Phone già associato in precedenza? R2: Premete il pulsante Home sul Gamepad per accenderlo. Il Gamepad si connetterà automaticamente al vostor telefono già associato in precedenza. D3: Come posso spegnere il mio Gamepad ROG Kunai 3? R3: Nella modalità Bluetooth premete una volta il pulsante Home sul Gamepad per circa 10 secondi no a quando l'indicatore di stato si spegne. Nella modalità USB è suciente scollegare il Gamepad dal telefono. L'indicatore di stato si spegnerà. Domande e risposte frequenti (FAQ)69 Правила безопасности при использовании
