MANUALE UTENTE Kolonial 86895 UNOLD

Istruzioni per l'uso Modello 86895

Dati tecnici 33

Significato dei symboli 33

Per la yostra sicurezza. 33

Montaggio. 36

Comando 37

Pulizia e cura 38

Normedie garanzia. 38

Smaltimento / Tutela dell'ambiente 38

Service 13

Potenza: 50 Watt, 220-240 V~, 50 Hz

Misure: Circa 67,5 x 58,5 x 128 cm (P/L/H)

Peso: Circa 5,8kg

Cavo: Circa. 160 cm

Diametro: 40 cm

Dotazioni: 3 livelli di velocità, angolo di inclinazione regolabile, oscillazione attivabile, manico da trasporto sulla scocca, sostegno a treppiedi in raffinato look color legno

Accessor: Istruzioni per l'uso

Con riserva di modifiche ed errori relativi a caratteristiche delle dotazioni, tecnica, colore e design

SIGNIFICATO DEI SIMBOLI

Questo significato segnala possibili pericoli in grado di provocare lesioni a persone o danni all'apparecchio.

PER LA VOSTRA SICUREZZA

Si raccomanda di leggere e conservare le presenti istruzioni.

Persone in ambito domestico

1. L'apparecchio più essere utilizzato da bambini a partire dagli 8 anni di età e da persone che presentano ridotte capacità fisiche, sensoriali o mentali o che difettano della necessaria espertienza e/o conoscenze solo se adeguatamente sorvegliati o addestrati sull'uso in sicurezza dell'apparecchio e se a conoscenza dei rischi correlati. L'apparecchio non è un giocattolo. La pulizia e la manutenzione dell'apparecchio possono

essere effettuate da bambini soltanto sotto sorveglianza.

1. I bambini devono essere sorvegliati per accertarsi che non giochino con l'apparecchio.
2. Conservare l'apparecchio fuori alla portata dei bambini.

Avvertenze di sicurezza per l'installazione e l'esercizio dell'apparecchio

1. Accendere l'apparecchio doitto se è stato correttamente montato.
2. Fare attentione che nel posto in cui l'apparecchio è installato sia disponibile uno spazio sufficiente. Tra l'apparecchio e altri oggetti

deve essere mantenuta una distanza di almeno 50~cm

1. Non utilizzato l'apparecchio in spazi particolaremente polverosi o nelle vicinanze di sostanze infiammabili.

2. Collegare l'apparecchio soltanto a corrente alternata con la tensione indicata sulla targhetto.

3. Questo appearecchio non deve essere comandato tramite timer esterni o sistemi di telecomando.

4. Non immershierere mai l'apparecchio o il cavo di alimentazione in acqua o altri liquidi - sussiste pericolò di morte!

5. Non apriere mai la scocca dell'apparecchio, sussiste il pericolo di scosse elettriche!

6. L'apparecchio è progettato esclusivamente per l'uso domestico o per impieghi similari, ad es.

in aree cucina di negoizi, uffici o altri luoghi di lavoro,
per l'uso da parte degli ospiti di hotel, motel o altre strutture ricettive,
in pensioni private o case di vacanza.

1. Fare attenzione che il cavodi alimentazione sia posato in modo da escludere che si possa inciamparvi sopra.
2. Per evitare danni al cavo, non avvolgere mai il cavo di alimentazione attorno all'apparecchio.
3. Per evitare danni al cavo,
   staccare la spina di rete

dalla presa elettrica afferrando sempre la spina, mai il cavo di alimentazione.

1. Fare attenzione che la presa elettrica usata sia facilemente accessibile, in modo che in caso di pericolò la spina possa essere staccata velocemente.
2. Prestare attenzione a non incastrare il cavo di alimentazione o a non tirarlo sugli spigoli, al fine di evitare di danneggiarlo.
3. Se possibile, non usare prolunghe. Se ciò è inevitabile, si raccomanda di srotolare completamente la prolunga e di osservare i limiti prestazionali del relativo cavo.
4. Non far funzionare l'apparecchio in ambienti umidi o umidi e freddi - pericolo di scossa elettrica!
5. Evitare radiazioni solari intense sull'apparecchio.
6. Non introdurre mai oggetti come dita, aghi, spine ecc.trasverso la griglia all'interno dell'apparecchio -pericolo di ferirsi!
7. Prestare attenzione che i capelli lunghi non possano impigliarsi nella ruota a pale.
8. Controllare regolarmente che l'apparecchio, la spina e il cavo di alimentazione non presentino traccede usura o danni. Qualora l'apparecchio è danneggiato inviare l'apparecchio alla nostra assistenza clienti per la verifica e la riparazione.

Riparazioni non idonee possono infatti causare notevoli pericoli per l'utente e comportano il decadere della garanzia.

1. Se il cavo è danneggiato, deve essere sostituito solo dal costruttore o dal suo agente di servizio o qualsiasi altra persona professionista qualificato al fine di evitare situazioni pericolose.
2. Per evitare danni, l'apparecchio non deve essere utilizzato con acces

sori di altri produttori o altri marchi.

1. Dopo l'utilizzo, nonché prima della pulizia, staccare la spina alla presa elettrica. Non lasciare mai l'apparecchio incustodito quando la spina è insertita.
2. Non collocare mai il ventilatore nei pressi di finestre aperte. Se inizia a piovere sussiste il pericolo di scosse elettriche.

Non introdurre mai oggetti come dita, aghi, spine ecc. atraverso la griglia all'interno dell'apparecchio - pericolo di ferirsi! Far funzionare l'apparecchio soltanto su un sottofondo piano e stabile, di modo che non si rovesci.

Il produttore declina qualunque responsabilità in caso di montaggio errato, utilizzi errati o non idonei o qualora le riparazioni siano eseguite da terzi non autorizzati.

MONTAGGIO

1. Prima del montaggio a ccertasi di installare l'apparecchio in un luogo piano e asciutto.
2. Rimuove re tutti i materiali da imballo e le protezioni da trasporto. Tenere i materiali da imballo, come ad es. sacchetti in plastica o polistirolo, fuori alla portata dei bambini - pericolo di soffocamento!
3. Controllare che tutte le parti richieste siano presenti.
4. Approntare i piedi di appoggio (12), le viti ad alette (13) e le aste di connessione (14).

5. Infilare uno dei tre sostenici color argento su ciascun piede d'appoggio.

6. Posizione are un'asta di connessione (14) tra i piedi di appoggio e fissarla ai sostegni color argentoc con le viti ad alette (13) (vedere la figura).

7. Spingere l'anello in gomma (10) sull'estremità inferiore del tubo di sostegno (9) e insereire tale tubo nell'apposita aperture del sostegno a treppiedi (12) prestando attenzione che l'incavo del tubo sia rivolto verso il foro del sostegno a treppiedi.
8. Fissare i due componenti con la vite d'arresto (11).
9. Rimuovere la vite (5) dal motore.
10. Fissare la griglia di copertura posteriore sulla scocca del motore di

como che il manico della griglia si era rivolto verso l'alto. Allineare la griglia di copertura con le quattro aperture del motore. I fori presenti sulla copertura devono essere perfettamente a filo con quelli della scocca del motore. Fissare la copertura con la vite (5).

1. Rimuovere la vite (4) alla ruota a pale.
2. Inserire la ruota a pale sull'asse e fissarla con la vite (4). La ruota a pale non deve essere insertita sull'intero asse, bensi sulla parte frontale delve chiudere a filo con

l'asse. Bloccare la ruota con la vite, quest'ultima deve essere fissata sul lato appiattito dell'asse.

1. Prima di continuare accertarsi che la ruota a pale non tocchi la griglia di copertura.
2. Collegare la griglia di copertura anteriore con quella posteriore agganciando il gancio della griglia anteriore nella scanalatura della griglia posteriore (scanalatura e gancio si trovano nella parte inferiore delle grlie di copertura!).
3. Fissare le due griglie di copertura chiudendo i morsetti sul bordo.

COMANDO

1. Assicurarsi che l'apparecc hio sua posizionato su un sottofondo piano idoneo e che sua stato installato in maniera stabile e sicura.
2. Inserire la spina in una presa elettrica.

Regolazione della velocità

1. Accendere l'apparecchio e quindi scegliere e impostare uno dei tre livelli di velocità:

Livello 1: flusso d'aria leggero
Livello 2: flusso d'aria medio
Livello 3: flusso d'aria forte
La posizione del regolatore, 0'' spegne l'apparecchio.

1. E' possib ile commutare tra le differenti velocità in qualunque momento.

Funzione Swing/oscillazione

1. Abbassare il pulsante oscillazione除去 dietro la testadell'apparecchio. Cosi facendo l'apparecchio oscilla autonomamente in un raggio di 80^

2. Se si desidera disattivare nuovamente la funzione oscillazione, risollevare il pulsante di oscillazione.

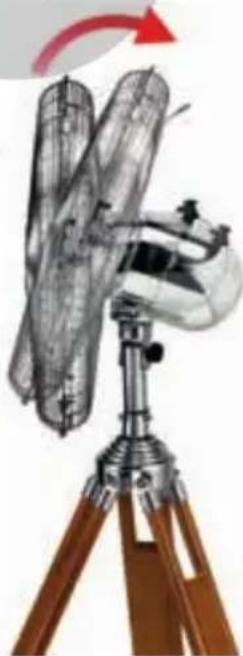

Impostazione dell'angolo di inclinazione

La scocca del motore cui esere inclinata, in una certa misura (circa 20^ ), in senso orizzontale. Allentare leggermente la vite a testa zigrinata (vedere la figura). Inclinare la griglia di copertura fino all'angolo desiderato. Attenzione: Inclinare la copertura soltanto nella

zona prevista e senza forzare
otre alla resistenza percettibile,
in modo da non danneggiare
l'apparecchio. Bloccare I'angolo

di inclinazione impostato stringendo la vite a testa zigrinata.

Spegnimento

1. Portare il regolatore di velocità sullo „0" in modo da speg-

nere l'apparecchio. Quando l'apparecchio non viene più utilizzato staccare la spina alla presa elettrica.

PULIZIA E CURA

Portare il regolatore di velocità sullo „0" in modo da spegnere l'apparecchio e staccare la spina alla presa elettrica. Prestare attenzione a non immershergere mai l'apparecchio in acqua. Il motore o i componenti elettrici dell'apparecchio non devono inumidirsi.

1. In linea di principio non bisogna usare prodotti abrasivi, lana d'acciaio, oggetti metallici, disinfettanti o detergenti caldi.
2. Strofi nare la colonnamontante e la griglia del ventilatore con un panno leggermente inumidito.
3. Conservare il ventilatore in un luogo asciutto e sicuro al riparoda polvere, urti, calore e umidità.

NORMEDIE GARANZIA

I nostri prodotti sono garantiti per 24 mesi, 12 mesi in caso di uso professionale, nella data di acquisto per i guasti manifestatisi durante un utilizzo conforme alle disposizioni e attribuibili in modo dimostrabile a difetti di fabbricazione. Nel periodo di garanzia porre mo rimedio ai difetti materiali e di produzione seconda la nostra valutazione, procedendo alla riparazione o alla sostituzione dell'appareccchio. Le nostre prestazioni di garanzia valgono esclusivamente per gli apparecchi venduti in Germania e Austria. In tutti gli altri casi rivolgersi all'importatore. Gli apparecchi per i quali si richiede la riparazione di guasti ci devono essere inviati con spedizione affrancata e debitamente imballati, unitamente a una copia del documento di acquisto redatto a macchina dal quale risulthi la data di vendita, nonché la descrizione del guasto. In caso di garanzia al cliente verranno rimborsati iosti di spedizione sostenuti in Germania e Austria. Sono esclusi alla garanzia i guasti dovuti all'usura, all'uso inappropriato o al mancato rispetto delle regole di manutenzione. Il diritto di garanzia decade qualora siano state effettuate riparazioni o interventi da parte di terzi. Eventuali diritti del consumatore finale verso il venditore o negotiaziente non vengono limitati nella presente garanzia.

SMALTIMENTO/TUTELA DELL'AMBIENTE

I nostri apparecchi vengono prodotti rispettoando un elevato standard qualitativo per una lunga durata di utilizzo. Una corretta manutenzione e riparazioni adeguate a cura dal nostro servizio clienti possono prolongare la durata di utilizzo del prodotto. Se un apparecchio è difettoso e non più riparabile, per il suo smaltimento si presti attenzione ai punti che seguono. Questo prodotto non deve essere smaltito unitamente ai comuni rifiuti domestici. Consegnare il prodotto a un centro di raccolta per il riciclaggio dei rifiuti elettrici o elettronici. Con la raccolta differenziate dei rifiuti e dei prodotti riciclabili è possibile contribuire alla tutela delle risorse naturali e far smaltire il prodotto nel rispetto dell'ambiente e della salute.

MANUAL DE INSTRUCCIONES MODELO 86895

DATOS TECNICOS

Potencia: 50 varios, 220-240 V\~, 50 Hz

Medidas: Aprox. 67,5 x 58,5 x 128 cm (Pr/An/Al)

Peso: Aprox. 5,8 kg

Cable: Aprox. 160 cm

Diametro: 40 cm
