BEDIENUNGSANLEITUNG Kolonial 86895 UNOLD

Bedienungsanleitung Modell 86895

Stand: April 2016 /nr

Copyright ©

Mannheimer Straße 4

68766 Hockenheim

Telefon [phone]

Telefax +49 (0) 6205/94 18-12

E-Mail [e-mail]

Internet www.unold.de 86895_3

UNOLD

UNOLD

Care + Style

UNOLD

Fan + Heat

INHALTSVERZEICHNIS

Bedienungsanleitung Modell 86895

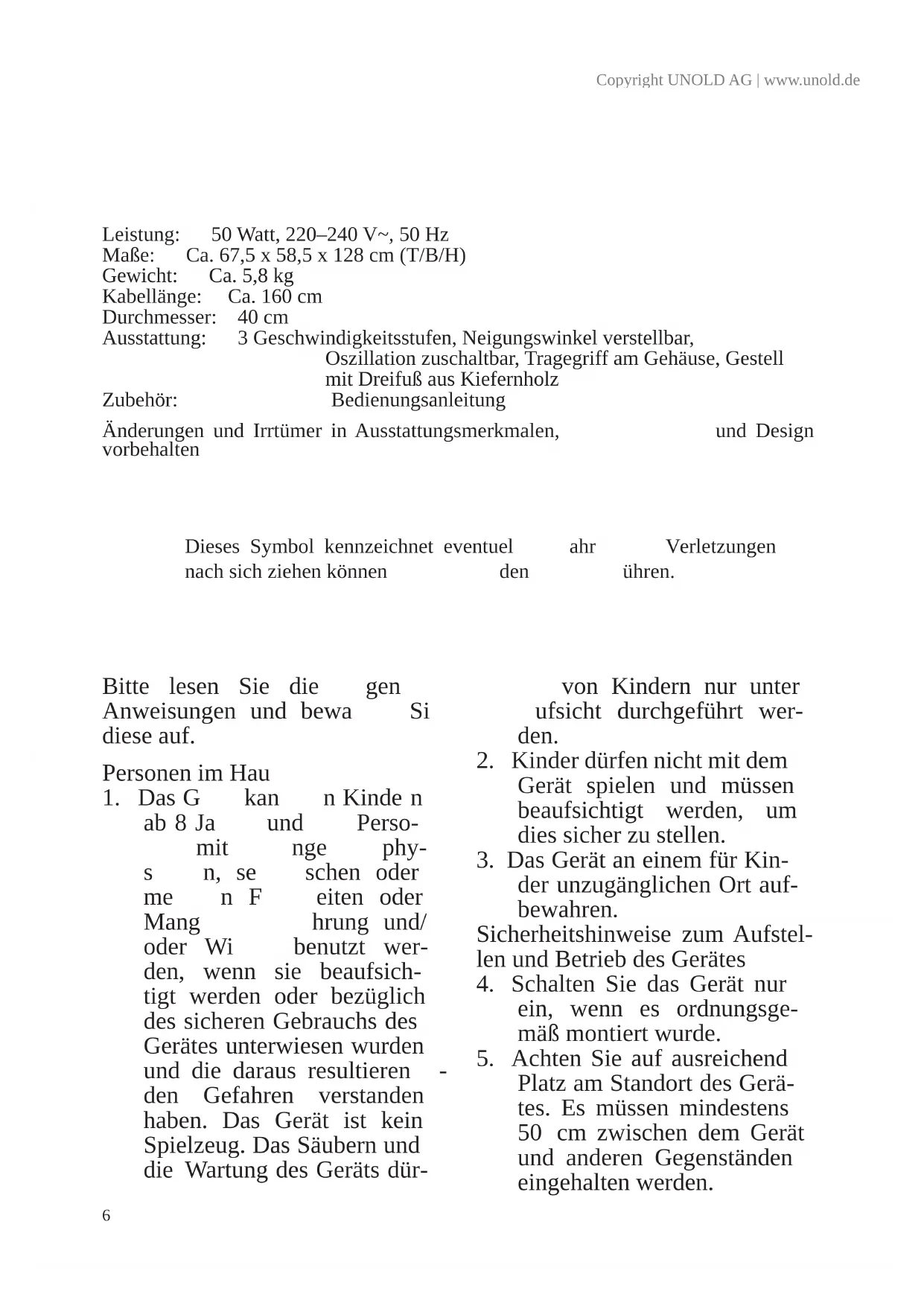

Technische Daten 6

Symbolerklarung. 6

Für ihre Sicherheit. 6

Montieren 9

Bedieren 10

Reinigen und Pflegen 11

Garantiebestimmungen 12

Entsorgung / Umweltschutz 12

Informationen fur den Fachhandel. 12

Service-Adressen 13

Technische gegevens 26

Ausstattung: 3 Geschwindigkeitsstufen, Neigungswinkel verstellbar,

Oszillation zuschaltbar, Tragegriff am Gehäuse, Gestell

mit Dreifuß aus Kiefernholz

Zubehor: Bedienungsanleitung

Änderungen und Irrtümer in Ausstattungsmerkmalen, vorbehalten

und Design

Dieses Symbol kennzeichnet eventuel

nach sich ziehen konnen

ahr

Verletzungen

den

uhren.

Bitte lesen Sie die gen

Anweisungen undbewa Si.
diese auf.

Personen im Hau

1. Das G kan n Kinde n

ab 8 Ja und Perso-

mit nge phy-

s n, se schen oder

me n F eiten oder

Mang hrung und/

oder Wi benutzt wer-

den, wenn sie beaufsich-

tigt werden oder bezüglich

des sicheren Gebrauchs des

Gerätes unterwiesen wurden

und die darauf resultieren

den Gefahren verstanden

haben. Das Gerät ist kein

Spielzeug. Das Säubern und

die Wartung des Gerats dur

von Kindern nur unter ufsicht durchgefuhrt werden.

1. Kinder dürfen nicht mit dem Gerät speien und müssen beaufsichtigt werden, um dies sicher zu stellen.

2. Das Gerät an einem für Kinder unzugänglichen Ort aufbewahren.

Sicherheitshinweise zum Aufstell-len und Betrieb des Gerätes

1. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert wurde.

2. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es mussen mindestens 50 cm zwischen dem Gerät und anderen Gegenständeneingehalten werden.

3. Verwenden Sie das Gerät nicht in weitere staubhaltigen Räumen oder in der Nähe brennbarer Substanzen.

4. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild anschließen.

5. Dieses Gerätarf nicht mit einer externen Zeitschaltuhr oder einem Fernbedienungssystem betriebenen werden.

6. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser oder andere Flüssigkeiten ein - es besteht Lebensgefahr!

7. Offnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht die Gefahr eines Stromschlages!

8. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder ähnliche Verwendungs-zwecke bestimmt, z. B.

in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten,

zur Verwendung durch Gaste in Hotels, Motels oder sonstigen Beherbergungsbetrieben,

in rivatpensi onen oder Ferienhausern.

1. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein Stolpern über die Zuleitung ausgeschlossen ist.

2. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung nie um das Gerät.

3. Um Schäden am Kabel zu vermeiden,ziehen Sie den Netzstecker immer am Stecker aus der Steckdose,ziehen Sie damit nie an der Zuleitung.

4. Achten Sie darauf, dass die verwendete Steckdose leicht zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.

5. Achten Sie dar auf, die Zuleitung nicht einzuklemen oder über Ecken zuziehen, um Schäden an der Zuleitung zu vermeiden.

6. Verwenden Sie nach Mänglichkeit kein Verlängerungskabel. Wenn dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabelitte vollständig ab und beachten Sie die Leistungsgrenzenden jeweiligen Kabels.

7. Das Gerätarf nicht in nassen/nasskalten oder feuchten Räumen betriebenen werden - Stromschlaggefahr!

8. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.

9. Es dürfen niemals Gegen- stände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden -Verletzungsgefahr!

10. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad verfangen können.

11. Prufen Sie regelmäßig das Gerät, den Stecker und die

Zuleitung auf Verschleib oder Beschädigungen. Bei Beschädigung senden Sie das Gerätitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäß Reparaturen konnen zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

1. Wenn die Zuleitung beschädigt ist, damit diese ausschließlich durch den Hersteller bzw. dessen Kundenservice oder einer anderen, entsprechend fachlich qualifizierten Person ausgecauscht werden, um Gefahren zu vermeiden.

2. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör anderer Hersteller oder Marken benutzt werden.

3. Nach Gebrauch sowie vom dem Reinigen den Netzstecker aus der Steckdoseziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist.

4. Stellen Sie den Ventilator nicht in die Nähe eines geöffneten Fensters. Bei einsetzendem Regen besteht die Gefahr eines Stromschlags.

Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch das Korbgitter in das Innere des Gerätes gesteckt werden - Verletzungsgefahr!

Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit diesen nicht umkippt.

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäß oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.

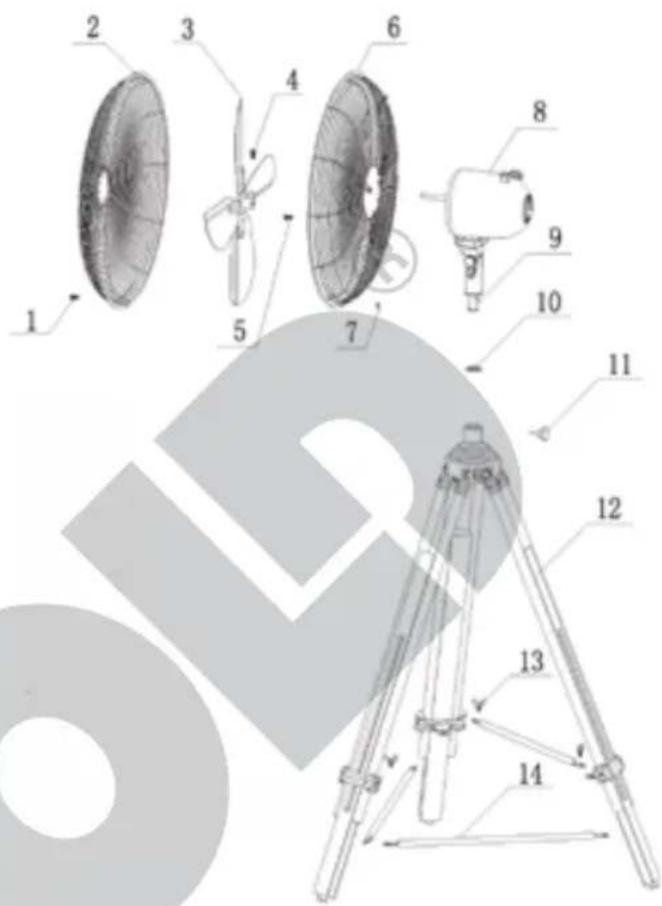

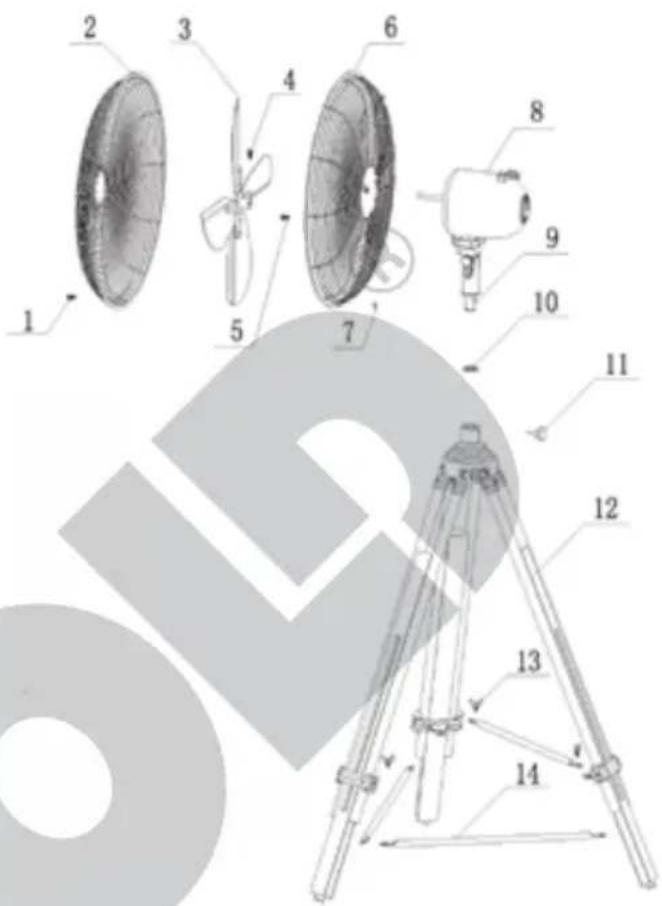

MONTIEREN

1 Schraube
2 Vordere Korbabdeckung
3 Flugelrad
4 Schraube
5 Schraube
6 | Hintere Korbabdeckung
7 Mutter
8 Motor
9 Stutzrohr
10 Gummiring
11 Feststellschraube
12 Gestell mit drei StandfuBen
13 Flugelschrauben (3 Stück)
14 Verbindungsstangen (3 Stück)

1. Stellen Sie vor der Montge-sicher, dass Sie das Gerät auf einem ebenen, trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern - Erstickungsgefahr!
3. Prufen Sie, ob alle benötigten Teile vorhanden sind.
4. Legen Sie die Standfuße (12), die Flügelschrauben (13) und die Verbindungsstangen (14) bereit.

5. Schieben Sie je eine der drei silbernen Halterungen über jeweils einen Standfuß.

6. Je eine Verbindungsstange (14) muss zwischen den Standfußen platziert und mit den Flügelschrauben (13) an den silbernen Halterungen befestigt werden (siehe Abbildung).

7. Schieben Sie den Gummiring (10) über das untere Ende des Stützrohrs (9) und stecken Sie das Stützrohr in die vorgesehene Öffnung am Gestell (12). Achten Sie darüber darauf, dass die Vertiefung am Stützrohr zum Bohrloch am Gestell zeigen muss.
8. Fixieren Sie beiden Bauteile mit der Feststellschraube (11).

9. Entfernen Sie die Schraube (5) vom Motor.

10. Befestigen Sie die hintere Korbabdeckung am Motorhause, wobei der Tragegriff an der Korbabdeckung nach oben zeigen muss. Richten Sie die Korbabdeckung an den vier Öffnungen am Motor aus. Die an der Abdeckung vorgesehenen Löscher müssen/genau über den Bohrungen am Motorhause liegen. Fixieren Sie die Abdeckung mit der Schraube (5).

11. Entfernen Sie die Schraube (4) vom Flügelrad.
12. Stecken Sie das Flügelrad auf die Achse (die schwarze Schutzhülle auf der Achse vorher entfernen) und fixieren Sie es mit der Schraube (4). Das Flügelradarf damit nicht ganz über die Achse gesteckt werden, sondern muss vorn bündig mit der Achse

abschreiben. Befestigen Sie das Rad mit der Schraube, diese muss auf der abgeflachten Seite der Achse fixiert werden.

1. Stellen Sie saber, dass das Flügelrad nicht die Korbabdeckung berührt, bevor Sie fortfahren.
2. Verbinden Sie die vordere Korbabdeckung mit der hinteren Korbabdeckung, indem sie den Haken der vorderen Korbabdeckung in die Nut an der hinteren Korbabdeckung hangen (Nut und Haken befindensich jeweils unter an den Korbabdeckungen!).
3. Fixieren Sie beiden Korbabdeckungen, indem Sie die Klammern am Rand verschreiben.

BEDIENEN

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Untergrund stehen und sicher und stabil aufgestellt wurde.
2. Stecken Sie den Stecker in eine Steckdose.

Geschwindigkeit einstellen

1. Schalten Sie as Gerät ein, indem Sie sich für eine der drei Geschwindigkeitsstufen entscheiden und diese am Geschwindigkeitsregler einstellen:

Stufe 1: leichter Wind
Stufe 2: mittlerer Wind
Stufe 3: starker Wind
Die Reglerstellung „0“ schaltet das Gerät aus.

1. Sie können jederzeit zwischen den verschiedenen Geschwindigkeitsstufen wechseln.

Schwenkfungtion/Oszillation

1. Drücken Sie den Oszillationsknopf halten am Gerätekopf nach unten. Das Gerät schwenkt nun selbstständig in einem Radius von 80°
2. Wenn Sie die Schwenkfungtion wieder ausschalten möchten,ziehen Sie den Oszillationsknopf nach oben.

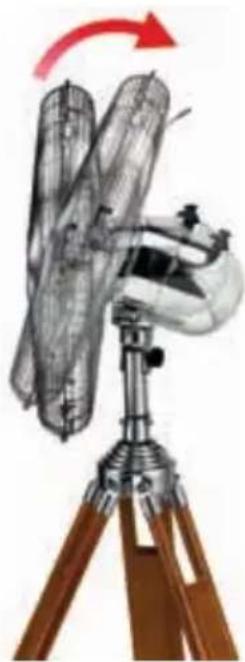

Neigewinkel einstellen

Sie konnen das Motorgehäuse in gewissem Umfang (ca. 20^ ) horizontal neigen. Lösen Sie die

Rändelschraube (siehe Abbildung) etwas. Neigen Sie die Korbabdeckung bis zum gewünschten Winkel. Achitung: Neigen Sie die Abdeckung nur im vorgesehenen Bereich und nicht über den spürbaren Widerstand hinaus, um das Gerät nicht zu beschädigen. Fixieren Sie

den eingestellen Neigungswinkel durch das Zudrehen der Rändelschraube.

Ausschalten

1. Stellen Sie den Geschwindigkeitsregler auf „0" um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.

REINIGEN UND PFLEGEN

Stellen Sie den Geschwindigkeitsregler auf „O“ um das Gerät auszuschalten, und ziehen Sie den Stecker aus der Steckdose.

Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes)dürfen nicht feucht werden.

1. Verwenden Se grundsatzlich keine scharfen Scheuermittel, Stahlwolle, metallischen Gegen

stande,heiReinigungsmittel oder Desinfektionsmittel.

1. Wischen Sie Standrohr und Gitter des Ventilators mit einem leicht feuchten Tuch ab.
2. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, umihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

GARANTIEBESTIMMUNGEN

Wir gewährren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sichitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sieitte zusammen mit einer Kopie des maschinen erstelltten Kauf belegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt und freigemacht an unseren Kundendienst. Im Garantiefall werden dem Kunden in Deutschland und Österreich entwickelten Versandkosten zurückerstattet. Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäß Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkauf oder Handler werden durch diese Garantie nicht eingeschrankt.

ENTSORGUNG/UMWELTSCHUTZ

Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer hergestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kundendienst können die Nutzungsdauer des Gerätes verlangern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sieitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen thesese Produkt an einer ausgewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten abliefern. Durch das separate Sammeln und Recycleln von Abfallprodukten halten Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird.

INFORMATIONEN FÜR DEN FACHHANDEL

Hiermit erklart die UNOLD AG, dass sich der Ventilator 86895 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektron magnetische Verträgelichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EC) befindet.

Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.

Hockenheim, 28.5.2013

UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim

SERVICE-ADRESSEN

DEUTSCHLAND

Mannheimer Straße 4
68766 Hockenheim

Kundendienst
Telefon [phone]
Telefax +49 (0) 6205/94 18-22
E-Mail [e-mail]
Internet www.unold.de

Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer Internetseite www.unold.de/ruecksendung konnen Sie sich einen Rücksendeschein ausdrucken, um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland und Österreich).
