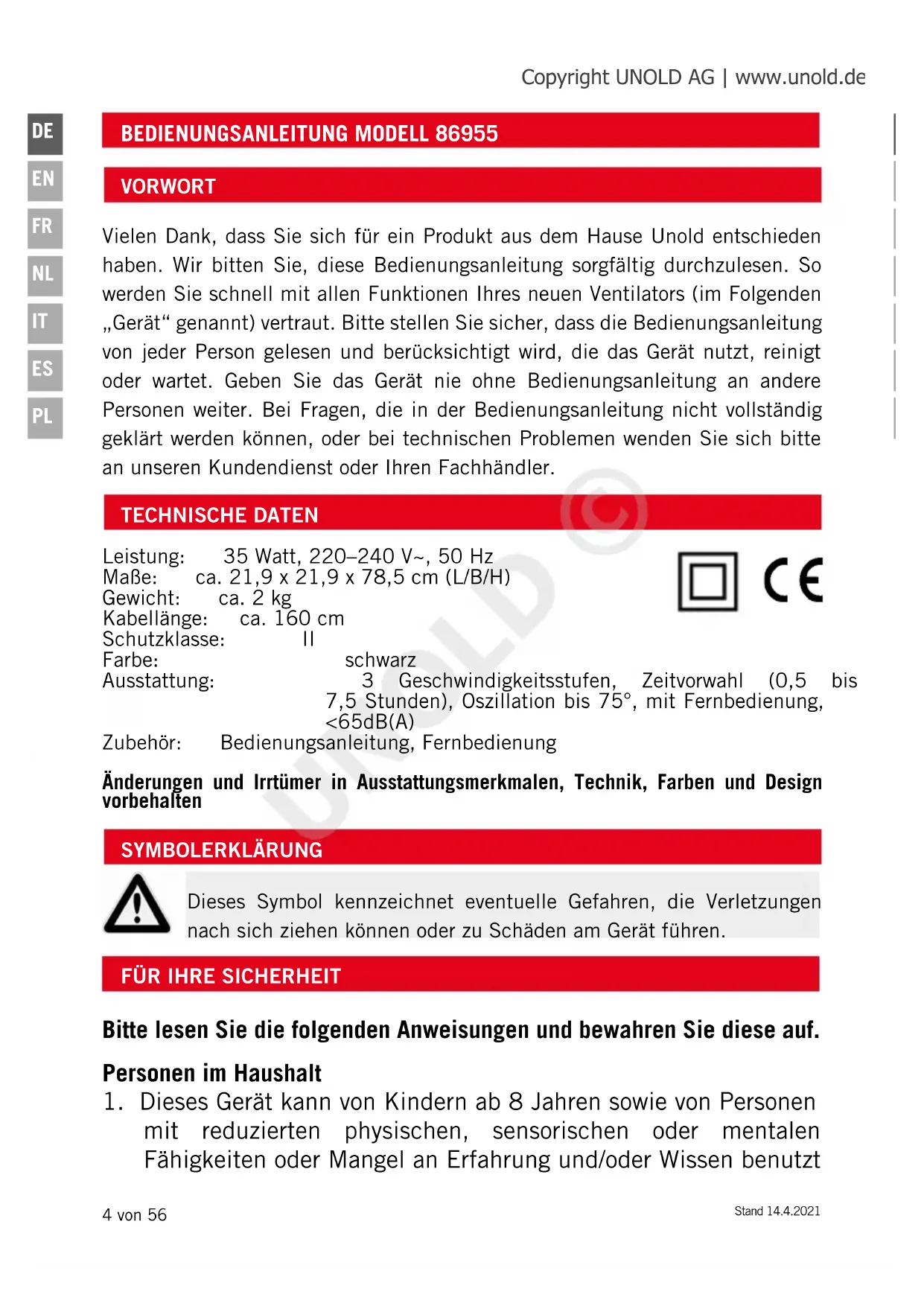

BEDIENUNGSANLEITUNG Torre 86955 UNOLD

Leistung: 35 Watt, 220–240 V~, 50 Hz Maße: ca. 21,9 x 21,9 x 78,5 cm (L/B/H) Gewicht: ca. 2 kg Kabellänge: ca. 160 cm Schutzklasse: II Farbe: schwarz Ausstattung: 3 Geschwindigkeitsstufen, Zeitvorwahl (0,5 bis 7,5 Stunden), Oszillation bis 75°, mit Fernbedienung, <65dB(A) Zubehör: Bedienungsanleitung, Fernbedienung Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design vorbehalten BEDIENUNGSANLEITUNG MODELL 86955

TECHNISCHE DATEN Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf. Personen im Haushalt

1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen

mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt SYMBOLERKLÄRUNG Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen nach sich ziehen können oder zu Schäden am Gerät führen. VORWORT Vielen Dank, dass Sie sich für ein Produkt aus dem Hause Unold entschieden haben. Wir bitten Sie, diese Bedienungsanleitung sorgfältig durchzulesen. So werden Sie schnell mit allen Funktionen Ihres neuen Ventilators (im Folgenden „Gerät“ genannt) vertraut. Bitte stellen Sie sicher, dass die Bedienungsanleitung von jeder Person gelesen und berücksichtigt wird, die das Gerät nutzt, reinigt oder wartet. Geben Sie das Gerät nie ohne Bedienungsanleitung an andere Personen weiter. Bei Fragen, die in der Bedienungsanleitung nicht vollständig geklärt werden können, oder bei technischen Problemen wenden Sie sich bitte an unseren Kundendienst oder Ihren Fachhändler. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 14.4.2021 5 von 56

werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

2. Kinder dürfen nicht mit dem Gerät spielen.

3. Reinigung und benutzerseitige Wartung dürfen nicht durch

Kinder durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und werden beaufsichtigt.

4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite

von Kindern unter 8 Jahren auf. Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes

5. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert

6. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es

müssen mindestens 50 cm zwischen dem Gerät und anderen Gegenständen eingehalten werden.

7. Verwenden Sie das Gerät nicht in besonders staubhaltigen

Räumen oder in der Nähe brennbarer Substanzen.

8. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild

9. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder

einem Fernbedienungssystem (wie z. B. Funksteckdosen) betrieben werden. Die mitgelieferte Fernbedienung ist davon ausgenommen.

10. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser

oder andere Flüssigkeiten ein – es besteht Lebensgefahr!

11. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht

die Gefahr eines Stromschlages!

12. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder

ähnliche Verwendungszwecke bestimmt, z. B. in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstätten, zur Verwendung durch Gäste in Hotels, Motels oder sonstigen Beherbergungsbetrieben, in Privatpensionen oder Ferienhäusern.

13. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein

Stolpern über die Zuleitung ausgeschlossen ist.

14. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung

nie um das Gerät. Copyright UNOLD AG | www.unold.de UNOLD ©6 von 56 Stand 14.4.2021

15. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzstecker

immer am Stecker aus der Steckdose, ziehen Sie dabei nie an der Zuleitung.

16. Achten Sie darauf, dass die verwendete Steckdose leicht

zugänglich ist, damit der Stecker bei Gefahr schnell herausgezogen werden kann.

17. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über

Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.

18. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn

dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel bitte vollständig ab und beachten Sie die Leistungsgrenzen des jeweiligen Kabels.

19. Stellen Sie das Gerät nicht direkt unter eine Steckdose.

20. Der Nennstrom der Steckdose sollte 10 A überschreiten.

21. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen

betrieben werden – Stromschlaggefahr!

22. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.

23. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc.

durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr!

24. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zuleitung

auf Verschleiß oder Beschädigungen. Bei Beschädigung senden Sie das Gerät bitte zur Überprüfung und Reparatur an unseren Kundendienst. Unsachgemäße Reparaturen können zu erheblichen Gefahren für den Benutzer führen und haben den Ausschluss der Garantie zur Folge.

25. Wenn die Zuleitung beschädigt ist, darf diese ausschließlich

durch den Hersteller bzw. dessen Kundenservice oder eine andere, entsprechend fachlich qualifizierte Person ausgetauscht werden, um Gefahren zu vermeiden.

26. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör

anderer Hersteller oder Marken benutzt werden.

27. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der

Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen, wenn der Netzstecker eingesteckt ist. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 14.4.2021 7 von 56

Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc. durch die Öffnungen in das Innere des Gerätes gesteckt werden – Verletzungsgefahr! Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben, damit dieses nicht umkippt. MONTIEREN

1. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen.

Halten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von Kleinkindern fern – Erstickungsgefahr!

2. Prüfen Sie, ob alle benötigten Teile vorhanden sind.

3. Entfernen Sie die drei Schrauben aus der Gerätebasis (Abb. 1).

4. Fügen Sie zunächst beide Teile des Standfußes zusammen, bis diese einras-

ten (siehe Abbildung 2). Achten Sie dabei darauf, dass die Zuleitung durch die Öffnung in der Mitte der beiden Teile geführt werden muss!

5. Verbinden Sie den Standfuß mit der Unterseite des Gerätes und verbinden

Sie alle Teile mit den mitgelieferten Schrauben (Abb. 3)

6. Fixieren Sie die Zuleitung in der entsprechenden Aussparung an der Unter-

seite des Standfußes. (Abb. 4).

7. Prüfen Sie, ob alle Teile korrekt montiert und fixiert wurden.

EIN/AUS (Power) Zum Ein- und Ausschalten des Gerätes Geschwindigkeit (Speed) Zum Einstellen der drei verschiedenen Geschwindigkeitsstufen Zeitvorwahl (Timer) Zum Auswählen der Zeit, nach der sich das Gerät automatisch abschaltet, einstellbar zwischen 0,5 und 7,5 Stunden Oszillation (OSC) Zum Ein- und Ausschalten der Schwenkfunktion/ Oszillation FERNBEDIENUNG

ERKLÄRUNG DER TASTEN

1. Öffnen Sie vorsichtig die Abdeckung des Batteriefachs.

2. Setzen Sie die Batterien ein. Achten Sie hierbei bitte unbedingt auf die

richtige Polung. Zur Orientierung sind entsprechende Markierungen in dem Batteriefach angebracht.

3. Verwenden Sie nur Batterien vom Typ CR2025.

4. Schließen Sie die Abdeckung.

5. Wenn Sie das Gerät mit der Fernbedienung einstellen, achten Sie darauf,

diese während der Einstellungen immer in Richtung des Ventilators zu halten.

6. Die Bezeichnungen auf der Fernbedienung sind identisch mit den Tasten

7. Um Schäden zu vermeiden, lassen Sie die Fernbedienung bitte nicht aus

großer Höhe fallen. Copyright UNOLD AG | www.unold.de UNOLD ©Stand 14.4.2021 9 von 56

1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Unter-

grund steht und sicher und stabil aufgestellt wurde.

2. Stecken Sie den Stecker in eine Steckdose.

3. Drücken Sie einmal auf die Taste „POWER“, um das Gerät einzuschalten.

Geschwindigkeit einstellen

4. Drücken Sie die Taste „SPEED“ so lange, bis das Gerät mit der gewünschten

Geschwindigkeit arbeitet. Die entsprechende Einstellung wird durch die jeweilige Kontrollleuchte angezeigt: Niedrige Geschwindigkeit: Low Mittlere Geschwindigkeit: Med Hohe Geschwindigkeit: High Schwenkfunktion/Oszillation

5. Drücken Sie die Taste „OSC“, um die Schwenkfunktion einzuschalten. Wenn

Sie diese Taste erneut drücken, stoppt das Gerät in der aktuellen Position, der Ventilator läuft jedoch weiter. Zeitvorwahl

6. Über die Taste „TIMER“ können Sie die gewünschte Laufzeit des Gerätes

auswählen. Dies ist im Bereich 0,5 bis 8 Stunden in Schritten von 30 Minuten möglich (z. B. 0,5 Stunden, 1 Stunde, 1,5 Stunden usw.). Drücken Sie die Taste „Zeitvorwahl“ so lange, bis die Kontrollleuchte für die gewählte Zeit aufleuchtet. Nach Ablauf dieser Zeit schaltet sich das Gerät automatisch aus. Wenn Sie keine Zeiteinstellung vornehmen, läuft das Gerät durchgehend. Ausschalten

7. Drücken Sie erneut die Taste „POWER“ oder die Taste „POWER“ an der

Fernbedienung, um das Gerät auszuschalten. Ziehen Sie den Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden. BEDIENEN Copyright UNOLD AG | www.unold.de UNOLD ©10 von 56 Stand 14.4.2021

Schalten Sie das Gerät aus, indem Sie die Taste „EIN/AUS“ drücken, und ziehen Sie den Stecker aus der Steckdose. Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder elektrische Bauteile des Gerätes dürfen nicht feucht werden.

1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle,

metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmit- tel.

2. Wischen Sie Gehäuse und Gitter des Ventilators mit einem leicht feuchten

3. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um

ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.

Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86955 in Übereinstimmung mit den grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit (2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) bendet. Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung. Hockenheim, 8.12.2020 UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim Copyright UNOLD AG | www.unold.de UNOLD ©Stand 14.4.2021 11 von 56

GARANTIEBESTIMMUNGEN ENTSORGUNG / UMWELTSCHUTZ Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her- ge stellt. Regelmäßige Wartung und fachge rechte Reparaturen durch unseren Kunden- dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer aus- gewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten ab liefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in gesundheits- und umweltverträglicher Weise entsorgt wird. Verbrauchte Batterien gehören nicht in den Hausmüll. Bitte entsorgen Sie diese über Ihren Elektrohändler oder die jeweilige kommunale Sammelstelle. Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12 Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstellungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung beansprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt. Copyright UNOLD AG | www.unold.de UNOLD ©Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
