MANUALE UTENTE Super Finish 23 Plus WAGNER

Apparecchio di verniciatura a spruzzo Airless ad alta pressione

Istruzioni per l'uso 97

Super Finish 23 PLUS

Traduzione delle istruzioni per l'uso originali

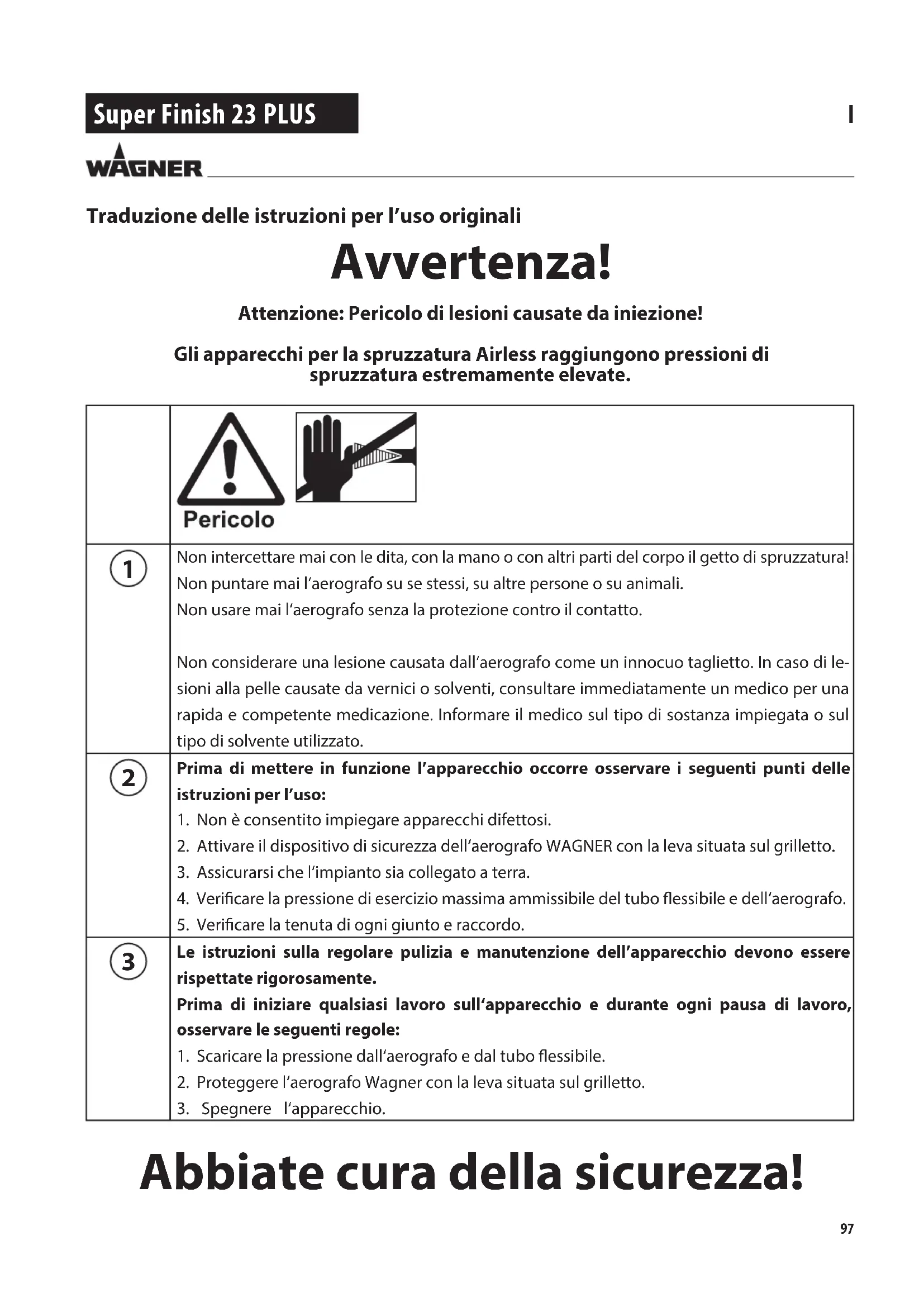

Avvertenza!

Attenzione: Pericolo di lesioni causate da iniezione!

Gli apparecchi per la spruzzatura Airless raggiungono pressioni di spruzzatura estremamente elevate.

	Pericolo
1	Non intercettare mai con le dita, con la mano o con altri parti del corpo il getto di spruzzatura!Non puntare mai l’aerografo su se stessi, su altre persone o su animali.Non usare mai l’aerografo senza la protezione contro il contatto.Non considerare una lesione causata dall’aerografo come un innocuo taglietto. In caso di lesioni alla pelle causate da vernici o solventi, consultare immediatamente un medico per una rapida e competente medicazione. Informare il medico sul tipo di sostanza impiegata o sul tipo di solvente utilizzato.
2	Prima di mettere in funzione l’apparecchio occorre osservare i seguenti punti delle istruzioni per l’uso:Non è consentito impiegare apparecchi difettosi.Attivare il dispositivo di sicurezza dell’aerografo WAGNER con la leva situata sul grilletto.Assicurarsi che l’impianto sia collegato a terra.Verificare la pressione di esercizio massima ammissibile del tubo flessibile e dell’aerografo.Verificare la tenuta di ogni giunto e raccordo.
3	Le istruzioni sulla regolare pulizia e manutenzione dell’apparecchio devono essere rispettate rigorosamente.Prima di iniziare qualsiasi lavoro sull’apparecchio e durante ogni pausa di lavoro, osservare le seguenti regole:Scaricare la pressione dall’aerografo e dal tubo flessibile.Proteggere l’aerografo Wagner con la leva situata sul grilletto.Spegnere l’apparecchio.

Abbiate cura della sicurezza!

Indice

1 NORME DI SICUREZZA PER IL SISTEMA DI SPRUZ-ZATURA AIRLESS 99

1.1 Punto di infiammabilità ____ 99

1.2 Protezione antideflagrante ____

1.3 Pericolo di esplosione e di incendio durante la spruzzatura in presenza di fonti di accensione ____ 99

1.4 Pericolo di lesioni dovuto al getto di materiale ____ 99

1.5 Inserire la sicura dell'aerografo per evitare un azionamento involontario ____ 99

1.6 Contraccolpo dell'aerografo ____

1.7 Maschera respiratoria per la protezione da vapori di solvente ____ 99

1.8 Prevenzione di malattie professionali ____ 99

1.9 Pressione di esercizio massima 99

1.10 Tubo flessibile ad alta pressione ____ 100

1.11 Cariche elettrostatiche (generazione di scintille o di fiamme) ____ 100

1.12 Apparecchio utilizzato in cantieri ed in officine _ 100

1.13 Carico della presa di corente dell'aparecchio ____ 100

1.14 Ventilazione nei lavori di spruzzatura in ambienti chiusi ____ 100

1.15 Dispositivi di aspirazione ____ 100

1.16 Messa a terra dell'oggetto da rivestire ____ 100

1.17 Pulizia dell'apparecchio con solvente ____ 100

1.18 Pulizia dell'apparecchio 100

1.19 Lavori o riparazioni sull'equipaggiamento elettrico ____ 100

1.20 Lavori su componenti elettrici 101

1.21 Installazione su un terreno non piano ____ 101

2 PANORAMICA SULL'IMPIEGO 101

2.1 Campo di applicazione ____ 101

2.2 Materiali di copertura 101

2.2.1 Materiali di copertura con pigmenti a spigoli taglienti ____ 101

2.2.2 Filtraggio 102

3 DESCRIZIONE DELL'APPARECCHIO 102

3.1 Metodo Airless

3.2 Funzionamento dell'apparecchio

3.5 Trasformazione del carrello 104

3.6 Dati tecnici 104

4 MESSA IN SERVIZIO 105

4.1 Apparecchio con sistema di aspirazione ____ 105

4.2 Apparecchio con contenitore superiore (5 litri) ____ 105

4.3 Tubo flessibile ad alta pressione ed aerografo ____ 105

4.4 Allacciamento alla rete elettrica 105

4.5 Presa di corrente sul'apparecchio (non presente in tutti i modelli) ____ 106

4.6 Prima messa in servizio Rimozione della sostanza conservante ____ 106

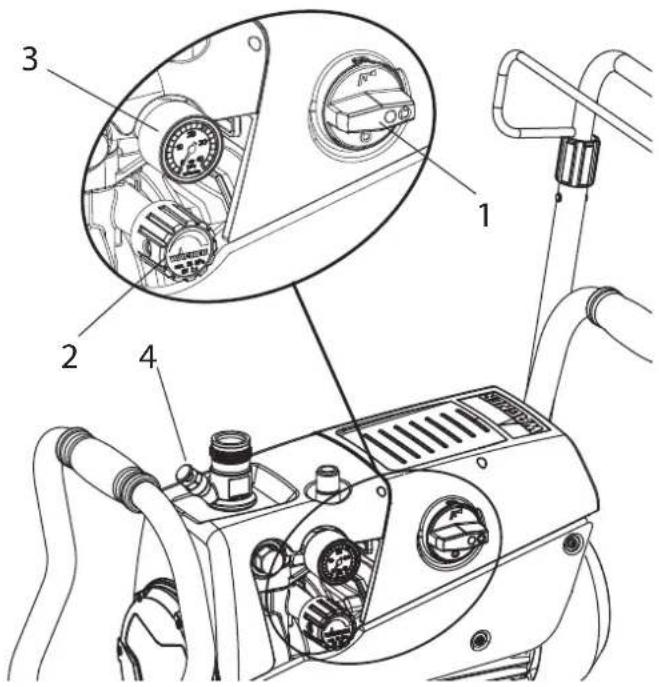

4.7 Spurgo dell'apparecchio (sistema idraulico) se 99 il rumore della valvola di entrata non è udibile ____ 106

4.8 Messa in funzione dell'apparecchio con materiale di copertura ____ 106

5 TECNICA DI SPRUZZATURA 107

6 USO DEL TUBO FLESSIBILE AD ALTA 99 PRESSIONE 107

7 INTERRUZIONE DEL LAVORO 107

8 PULIZIA DELL'APPARECCHIO 108

8.1 Pulizia dell'esterno dell'apparecchio ____ 109

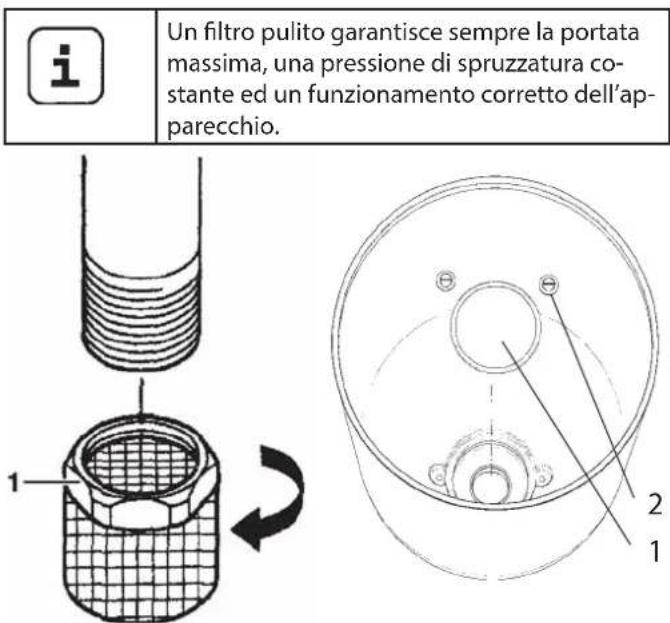

8.2 Filtro di aspirazione 109

8.3 Filtro ad alta pressione (accessorio) ____ 109

8.4 Pulizia dell'aerografo Airless 110

9 MANUTENZIONE 110

9.1 Manutenzione generale ____

9.2 Tubo flessibile ad alta pressione ____ 110

10 RIPARAZIONE DELL'APPARECCHIO 111

10.1 Pulsante della valvola di entrata ____ 111

10.2 Valvola di entrata 111

10.3 Valvola di scarico 112

10.4 Valvola regolatrice della pressione 112

10.5 Sostituire il cavo di alimentazione elettrica 113

10.6 Tipici componenti di usura 113

10.7 Schema elettrico 114

10.8 Eliminazione di anomalie 116

11 RICAMBI ED ACCESSORI 118

11.1 Accessori per Super Finish 23 PLUS ____ 118

11.2 Elenco dei ricambi Super Finish 23 PLUS ____ 122

11.3 Elenco dei ricambi filtro ad alta pressione (accessorio) ____ 124

11.4 Elenco dei ricambi per il carrello ____ 124

102.5 Elenco dei ricambi per telaio ____ 125

192.6 Elenco dei ricambi per il sistema di aspirazione _ 125

193.7 Elenco dei ricambi contenitore superiore ____ 126

11.8 Elenco dei ricambi contenitore superiore con TopClean ____ 126

Controllo dell'apparecchio 125

Avvertenza importante sulla responsabilità civile del produttore ____ 125

Avvertenza sullo smaltimento 125

Dichiarazione di garanzia 125

Dichiarazione di conformità CE 127

Rete di assistenza europea 128

1 NORME DI SICUREZZA PER IL SISTEMA DI SPRUZZATURA AIRLESS

Si devono rispettare le locali norme di sicurezza.

I requisiti di sicurezza per la spruzzatura Airless sono tra l'altro regolati in:

a) Norma europea "Apparecchi di spruzzatura e spray per materiali di copertura - norme di sicurezza" (EN 1953).

Per l'uso sicuro di apparecchi per la spruzzatura Airless ad alta pressione occorre rispettare le seguenti norme di sicurezza.

1.1 PUNTO DI INFIAMMABILITÀ

Pericolo

Spruzzare solo materiali di copertura con punto di infiammabilità uguale o maggiore di 21 °C.Il punto di infiammabilità è il minimo valore di temperatura a cui dal materiale di copertura si sviluppano vapori. Questi vapori sono sufficienti a formare una miscela infiammabile con l'aria presente nell'ambiente in cui si trova il materiale di copertura.

1.2 PROTEZIONE ANTIDEFLAGRANTE

Pericolo

Non è consentito usare l'apparecchio in luoghi che rientrano nella normativa sulla protezione antideflagrante.L'apparecchio non è di tipo protetto contro le esplosioni. Non azionare l'apparecchio in zone a rischio di esplosione (zona 0, 1 e 2). Le zone a rischio di esplosione sono p.e. il magazzino delle vernici e le immediate vicinanze dell'oggetto da trattare. Installare l'apparecchio ad almeno 3 m dell'oggetto da trattare.

1.3 PERICOLO DI ESPLOSIONE E DI INCENDIO DURANTE LA SPRUZZATURA IN PRESENZA DI FONTI DI ACCENSIONE

Pericolo

Durante la spruzzatura non deve essere presente nessun tipo di fonte di accensione, ad esempio fiamme libere, fumare sigarette, sigari, pipe, scintille, fili incandescenti, superfici ad alta temperatura, ecc.

1.4 PERICOLO DI LESIONI DOVUTO AL GETTO DI MATERIALE

Pericolo

Attenzione: pericolo di lesioni causate da iniezione!Non puntare mai l'aerografo su se stessi, su altre persone o su animali.

Non usare mai l'aerografo senza la protezione contro il contatto. Il getto di materiale non deve mai venire a contatto con parti del corpo.

Le alte pressioni di spruzzatura degli aerografi Airless possono causare lesioni molto pericolose. In caso di contatto con il getto, quest'ultimo può iniettare materiale attraverso la pelle. Non considerare una lesione causata dall'aerografo come un innocuo taglietto. In caso di lesioni alla pelle causate da vernici o solventi, consultare immediatamente un medico per una rapida e competente medicazione. Informare il medico sul tipo di sostanza impiegata o sul tipo di solvente utilizzato.

1.5 INSERIRE LA SICURA DELL'AEROGRAFO PER EVITARE UN AZIONAMENTO INVOLONTARIO

Durante il montaggio e lo smontaggio dell'ugello e prima delle interruzioni di lavoro occorre inserire sempre la sicura dell'aerografo.

1.6 CONTRACCOLPO DELL'AEROGRAFO

Pericolo

Se la pressione di esercizio è elevata, l'aziona-mento del grilletto provoca un contraccolpo la cui forza può raggiungere un'intensità di 15 N.Se non si è preparati a compensare questo contraccolpo, la mano può essere scagliata violentemente indietro e si può perdere l'equilibrio, provocando lesioni anche serie.

1.7 MASCHERA RESPIRATORIA PER LA PROTEZIONE DA VAPORI DI SOLVENTE

Durante il lavoro di spruzzatura indossare una maschera respiratoria. All'operatore va messa a disposizione una maschera respiratoria.

1.8 PREVENZIONE DI MALATTIE PROFESSIONALI

Allo scopo di proteggere la pelle sono necessari indumenti di sicurezza, guanti ed eventualmente una crema protettiva dell'epidermide.

Osservare le norme dei produttori dei materiali di copertura, dei solventi e dei detergenti nella preparazione, lavorazione e pulizia dell'apparecchio.

1.9 PRESSIONE DI ESERCIZIO MASSIMA

La pressione di esercizio massima ammissibile dell'aerografo, degli accessori dell'aerografo e dell'apparecchio e del tubo flessibile ad alta pressione non deve assumere valori maggiori di quello 25 MPa (250 bar) indicato sulla targhetta dell'appa-

recchio quale valore massimo ammissibile della pressione di esercizio.

1.10 TUBO FLESSIBILE AD ALTA PRESSIONE

Pericolo

Attenzione: pericolo di lesioni causate da iniezione! Usura, deformazione e utilizzo non previsto possono determinare perdite a livello del tubo flessibile ad alta pressione. Attraverso il punto in cui si verifica la perdita è possibile che il liquido venga iniettato nella cute.

• Verificare con estrema attenzione la condizione del tubo flessibile ad alta pressione prima di ogni utilizzo.
• Sostituire immediatamente un tubo ad alta pressione danneggiato.
• Non riparare mai da soli un tubo ad alta pressione danneggiato!
• Evitare curve troppo strette o ad angolo vivo; raggio di curvatura minimo circa 20 cm.
• Proteggere il tubo flessibile ad alta pressione dal calpestio, da oggetti taglienti e da spigoli vivi.
• Non tirare mai dal tubo flessibile ad alta pressione per spostare l'apparecchio.
• Non storcere il tubo flessibile ad alta pressione.
• Non immergere il tubo flessibile in solventi. Detergere l'esterno del tubo flessibile solamente con un panno imbevuto.
• Posizionare il tubo flessibile in modo da non costituire pericolo dovuto a inciampo.

Per ragioni di funzionalità, sicurezza e durata dell'apparecchio occorre utilizzare esclusivamente tubi flessibili ad alta pressione WAGNER.

1.11 CARICHE ELETTROSTATICHE (GENERAZIONE DI SCINTILLE O DI FIAMME)

Pericolo

A causa delle velocità di flusso del materiale di copertura necessarie per la spruzzatura, in circostanze particolari sull'apparecchio si possono accumulare cariche elettrostatiche. In fase di scarica, queste cariche elettriche possono causare la formazione di scintille o fiammate. Durante l'installazione elettrica è pertanto necessario collegare correttamente a terra l'apparecchio. La presa di corrente deve essere munita di un contatto di protezione per la messa a terra in conformità alle norme in materia.

L'accumulo di cariche elettrostatiche sull'aerografo e sul tubo flessibile ad alta pressione viene scaricato attraverso il tubo flessibile ad alta pressione stesso. Pertanto la resistenza elettrica tra i raccordi del tubo flessibile ad alta pressione deve avere

un valore minore o uguale ad 1 megaohm.

1.12 APPARECCHIO UTILIZZATO IN CANTIERI ED IN OFFICINE

Il collegamento alla rete elettrica deve essere realizzato solo tramite un punto di alimentazione a parte con interruttore di sicurezza per correnti di guasto (INF ≤ 30 mA).

1.13 CARICO DELLA PRESA DI CORRENTE DELL'APPARECCHIO

Non caricare la presa di corrente con più di 1500Watt. Svolgere completamente il tamburo per cavi eventualmente collegato.

1.14 VENTILAZIONE NEI LAVORI DI SPRUZZATURA IN AMBIENTI CHIUSI

Occorre garantire una sufficiente ventilazione per eliminare i vapori di solvente.

1.15 DISPOSITIVI DI ASPIRAZIONE

Tali dispositivi vanno installati dal titolare dell'apparecchio in conformità alle norme locali.

1.16 MESSA A TERRA DELL'OGGETTO DA RIVESTIRE

L'oggetto da rivestire deve essere collegato a terra. (normalmente le pareti dell'edificio sono una terra naturale).

1.17 PULIZIA DELL'APPARECCHIO CON SOLVENTE

Pericolo

Nella pulizia dell'apparecchio con solvente non si deve spruzzare o pompare in un recipiente con una piccola apertura (cocchiume). Pericolo dovuto alla formazione di una miscela esplosiva gas/aria. Il recipiente deve essere collegato a terra.

1.18 PULIZIA DELL'APPARECCHIO

Pericolo

Pericolo di cortocircuito dovuto alla penetrazione di acqua! Non pulire mai l'apparecchio con unità a getto liquido o a getto di vapore ad alta pressione.

1.19 LAVORI O RIPARAZIONI SULL'EQUIPAGGIAMENTO ELETTRICO

Far eseguire questi lavori solo da un elettricista. Non ci assumiamo nessuna responsabilità di un'installazione irregolare o scorretta.

1.20 LAVORI SU COMPONENTI ELETTRICI

Prima di iniziare qualsiasi lavoro staccare la spina elettrica dalla presa di corrente.

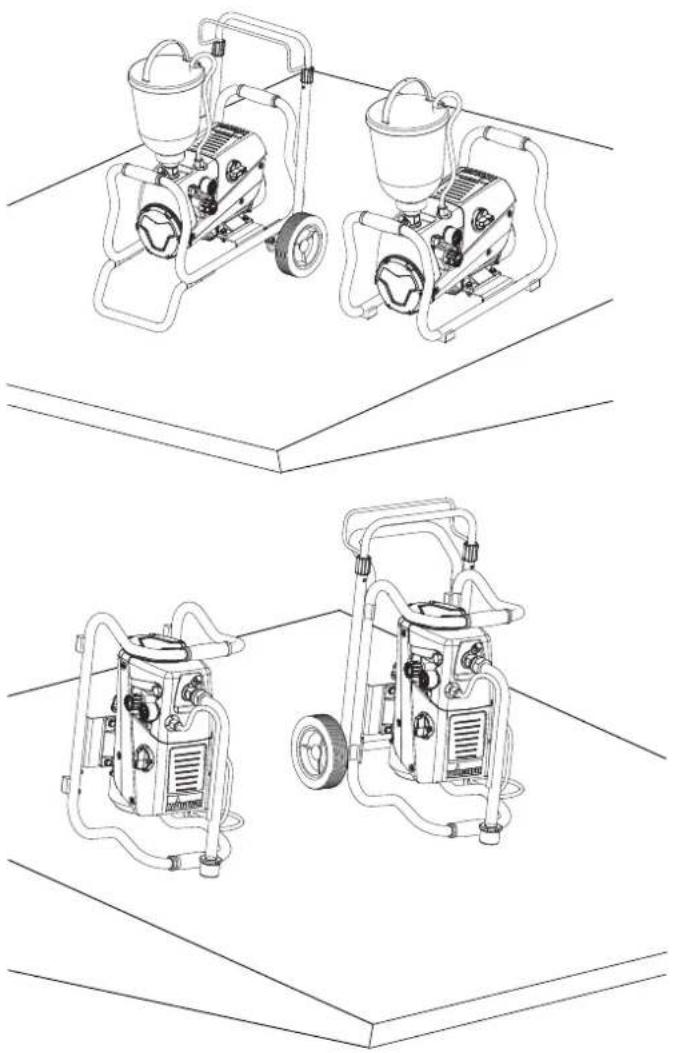

1.21 INSTALLAZIONE SU UN TERRENO NON PIANO

Il lato anteriore deve essere rivolto verso il basso per evitare che l'apparecchio scivoli via.

Su superfici inclinate l'apparecchio non deve funzionare, in quanto si sposterebbe a causa delle vibrazioni.

2.1 CAMPO DI APPLICAZIONE

Super Finish 23 PLUS è un apparecchio elettrico per la nebulizzazione senz'aria (airless) di diversi materiali di copertura. E'adatto anche per il rullo verniciatore alimentato dall'interno facente parte del programma degli accessori.

Super Finish 23 PLUS può essere utilizzato sia in officina sia in cantiere.

L'efficienza del Super Finish 23 PLUS ne consente l'utilizzo per materiali a dispersione per interni in oggetti piccoli e medi.

Nella zona di verniciatura l'apparecchio è adatto per tutti i lavori consueti, come p.e.:

porte, intelaiature, ringhiere, mobili, pannellature di legno, recinti, palizzate, radiatori ed elementi di acciaio.

Per lavori di verniciatura si raccomanda l'utilizzo di un contenitore superiore.

2.2 MATERIALI DI COPERTURA

Materiali di copertura lavorabili

Vernici e lacche idrosolubili ed a base di solventi, materiali di copertura a due componenti, vernici a dispersione, vernici latex.

La lavorazione di altri materiali di copertura deve avvenire solo dopo aver contattato la WAGNER, in quanto la stabilità ed anche la sicurezza dell'apparecchio ne possono essere influenzae negativamente.

Nella scelta dei materiali di copertura presta-re attenzione alla qualità Airless.

L'apparecchio è in grado di lavorare materiali di copertura con viscosità massima di 20.000 mPas. Se l'efficienza di spruzzatura di materiali di copertura ad alta viscosità diminuisce eccessivamente, occorre diluire il materiale secondo le indicazioni del produttore.

Mescolare bene il materiale di copertura prima di iniziare a lavorare.

Attenzione! Nel mescolamento dei materiali di copertura, in particolare con apparecchi azionati a motore fare attenzione a non introdurre bolle d'aria nel materiale.

Le bolle d'aria disturbano durante la spruzzatura e possono causare perfino interruzioni del funzionamento.

2.2.1 MATERIALI DI COPERTURA CON PIGMENTI A SPIGOLI TAGLIENTI

Queste particelle esercitano una forte azione abrasiva sulle valvole, sull'ugello ed anche sull'aerografo, riducendo notevolmente la durata di tali componenti.

2.2.2 FILTRAGGIO

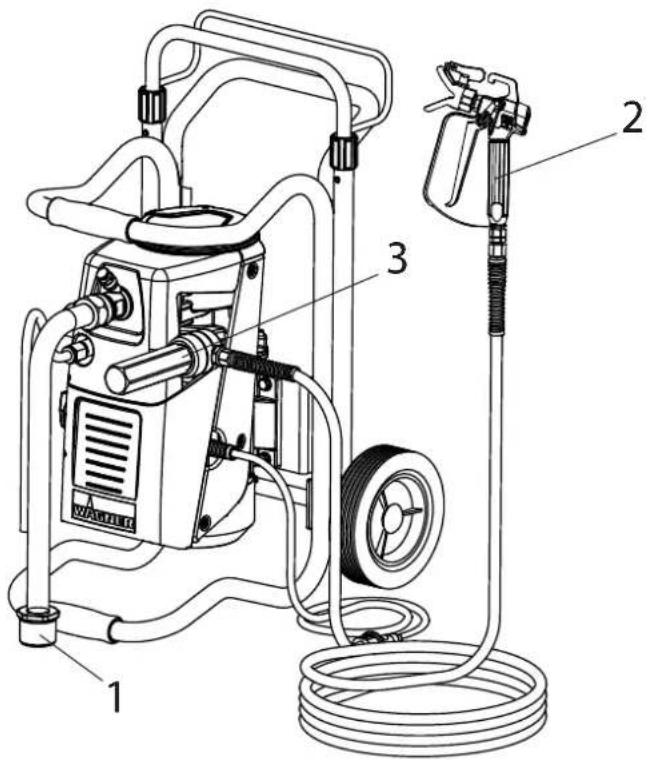

Per un funzionamento regolare è necessario un filtraggio sufficiente. A tal fine l'apparecchio possiede un filtro di aspirazione (pos. 1) ed un filtro innestabile nell'aerografo (pos. 2). Si raccomanda di controllare regolarmente se questi filtri sono danneggiati o sporchi.

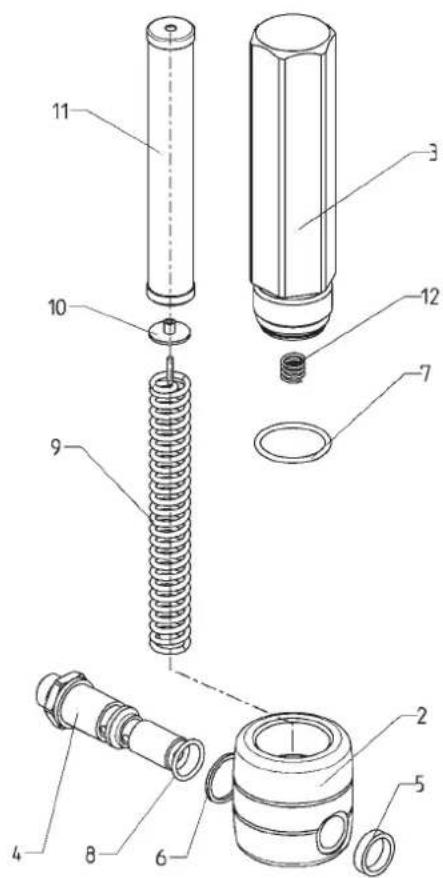

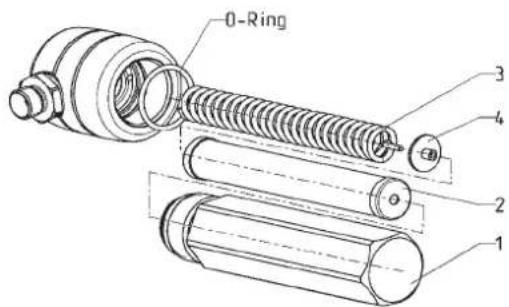

Un filtro ad alta pressione (pos. 3, accessorio) aumenta la superficie filtrante e semplifica il lavoro con l'apparecchio.

I campi principali di applicazione sono spessi strati di materiale di copertura ad alta viscosità.

Nell'apparecchio Super Finish 23 PLUS una pompa a membrana aspira il materiale di copertura e lo manda, attraverso un tubo flessibile ad alta pressione, all'aerografo con ugello Airless. Il materiale di copertura compresso fino ad una pressione massima di 25 MPa (250 bar) viene spinto attraverso l'anima dell'ugello e nebulizzato. Questa elevata pressione produce una nebulizzazione finissima del materiale di copertura.

Il termine "metodo AIRLESS" (senz'aria) deriva dalla rinuncia all'aria per la nebulizzazione.

Questo tipo di spruzzatura offre il vantaggio di ottenere una superficie liscia e senza bolle con una nebulizzazione finissima e con bassa formazione di nebbia (se la regolazione dell'apparecchio è corretta). A questi aspetti vanno aggiunte l'alta velocità di lavorazione e la grande maneggevolezza del sistema.

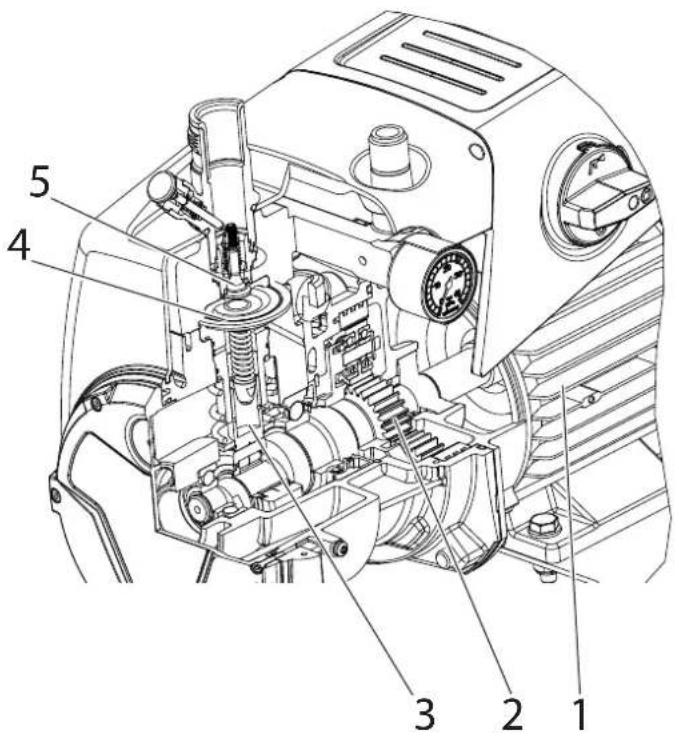

Per capire meglio il funzionamento dell'apparecchio viene fornita una breve descrizione della sua struttura tecnica.

Super Finish 23 PLUS è un apparecchio elettrico di verniciatura a spruzzo ad alta pressione. Il motore elettrico (1) aziona la pompa idraulica tramite un ingranaggio planetario (2). La corsa di un pistone (3) manda olio idraulico sotto la membrana (4), la quale viene deflessa.

Descrizione dettagliata: il movimento verso il basso della membrana fa aprire automaticamente una valvola a disco di entrata (5) che aspira il materiale di copertura. Il movimento verso l'alto della membrana espelle il materiale di copertura; la valvola a sfera di scarico si apre mentre la valvola di entrata è chiusa.

Il materiale di copertura fluisce sotto alta pressione attraverso il tubo flessibile verso l'aerografo e viene nebulizzato fuoriuscendo dall'ugello.

La valvola limitatrice limita la pressione regolata nel circuito dell'olio idraulico e quindi anche la pressione del materiale di copertura. La variazione della pressione con l'utilizzo dello stesso ugello causa anche la variazione della quantità di vernice nebulizzata.

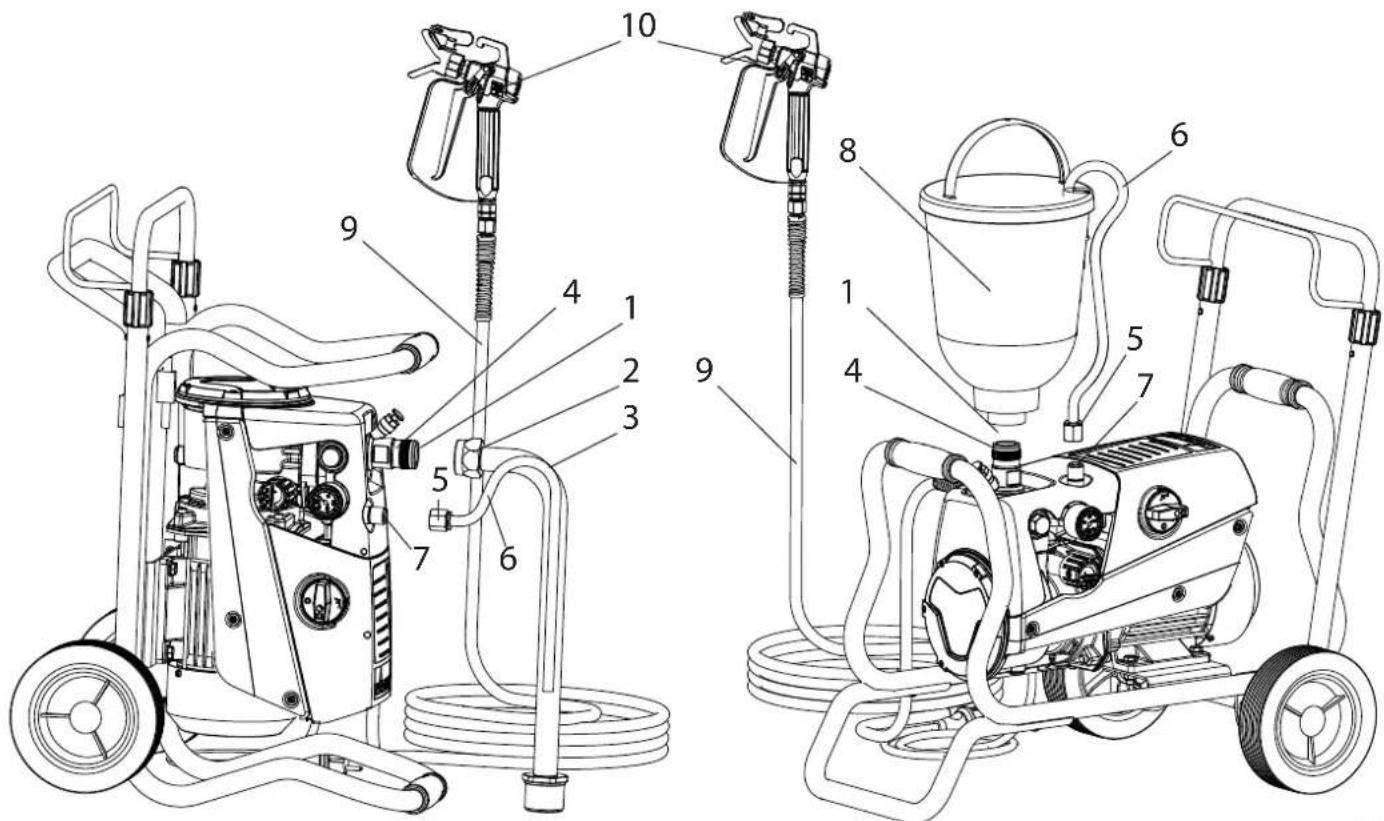

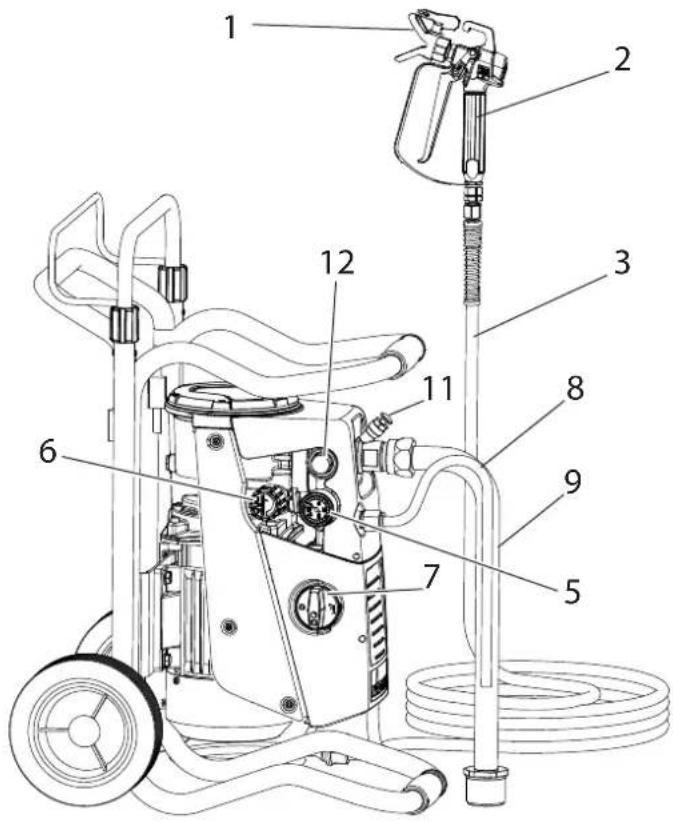

1 Portaugello con ugello
2 Aerografo
3 Tubo flessibile ad alta pressione
4 Attacco per tubo flessibile ad alta pressione
5 Manometro
6 Valvola regolatrice della pressione
7 Interruttore multifunzione Símbolos (mostrato nell'incavo sull'interruttore):

0 SPENTO

ACCESO / circolazione

ACCESO / spruzzatura

8 Tubo di ritorno

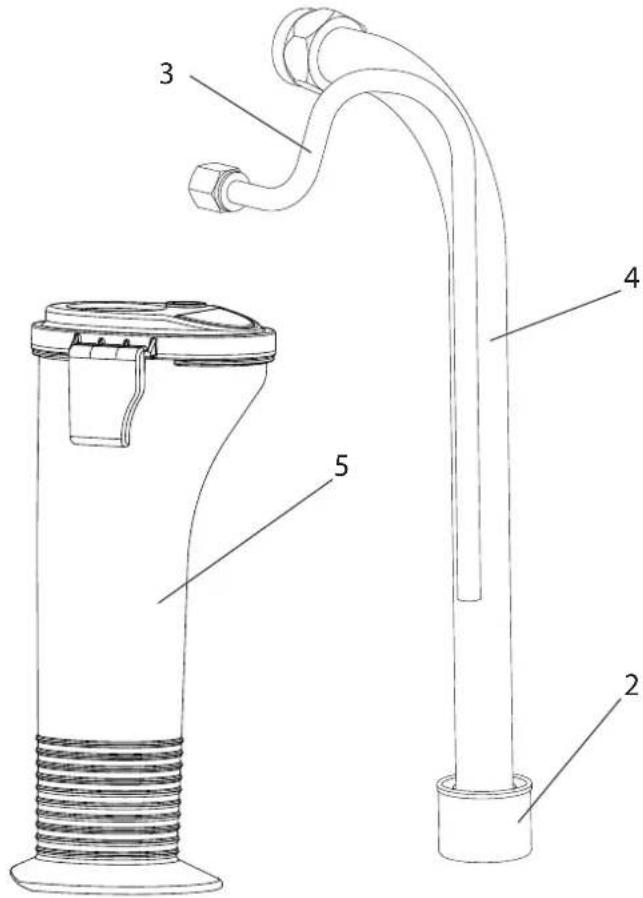

9 Tubo di aspirazione

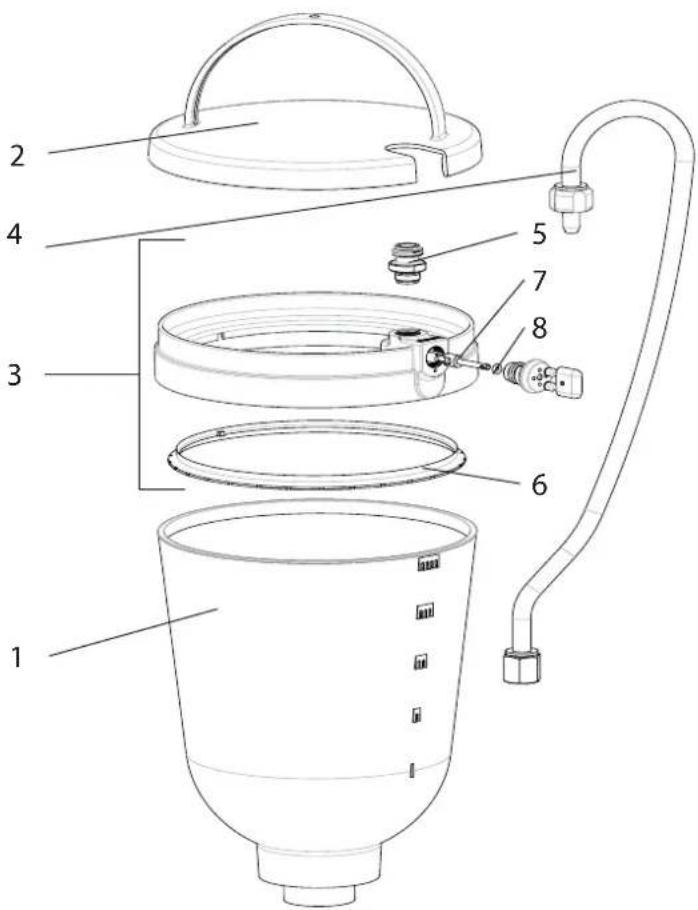

10 Contenitore superiore

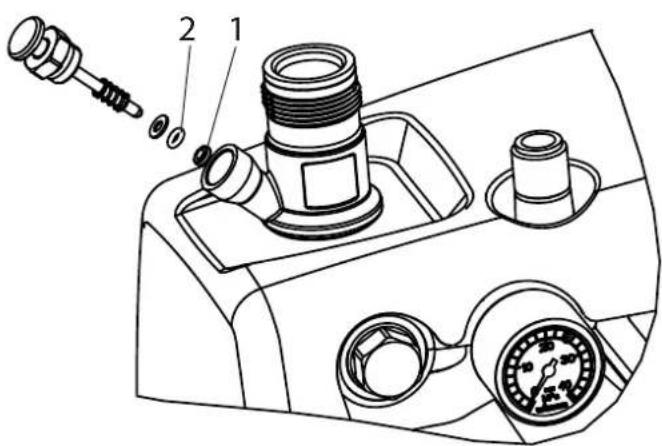

11 Pulsante della valvola di entrata

12 Valvola di scarico

13 Presa di corrente caricabile no a max. 1000 Watt*

14 Astina di livello dell'olio

*non presente in tutti i modelli

3.4 TRASPORTO

Riavvolgere il tubo flessibile ad alta pressione e collocarlo sul manubrio.

Spingere o tirare l'apparecchio.

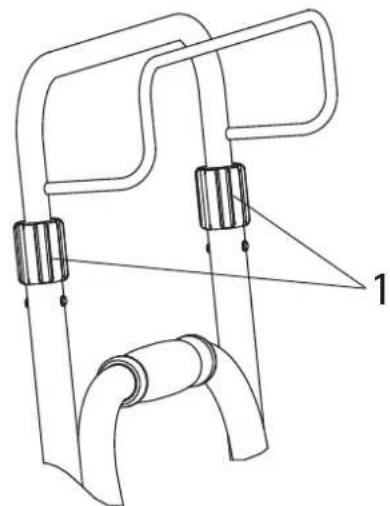

Allentare i manicotti di bloccaggio (1) de manubrio (∅ per svitare). Estrarre il manubrio sulla lunghezza desiderata. Riserrare a mano i manicotti di bloccaggio (∅ per avvitare).

Trasporto con un veicolo

Bloccare l'apparecchio nel veicolo con elementi di fissaggio adatti.

Se necessario, l'apparecchio può essere adagiato su un lato. In questo caso attenzione a non danneggiare nessun componente. Attenzione: Dai collegamenti a vite possono fuoriuscire residui di vernice o di solvente!

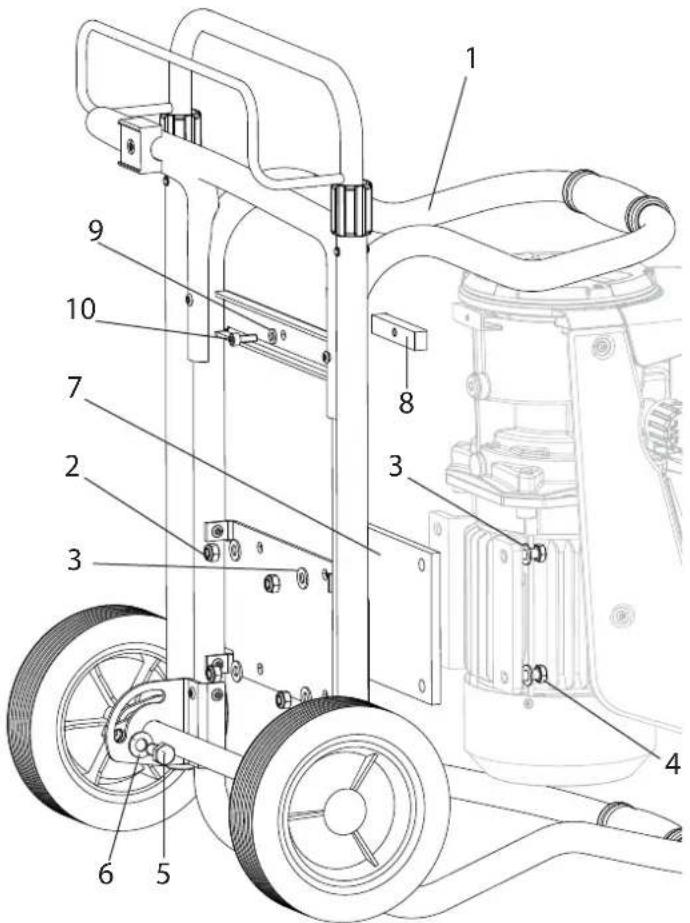

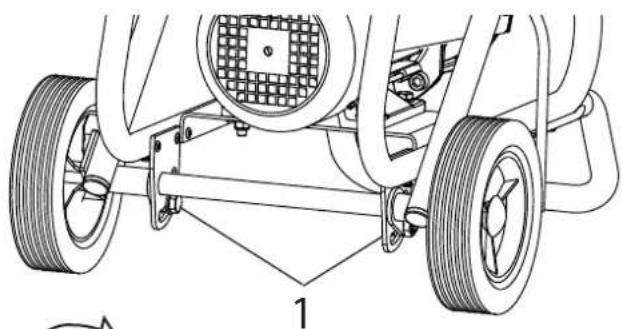

3.5 TRASFORMAZIONE DEL CARRELLO

Prima della trasformazione scollegare il cavo di rete dalla presa e rimuovere il sistema di aspirazione ed il tubo flessibile ad alta pressione

In caso di cambio da contenitore superiore a sistema di aspirazione si deve modificare il carrello.

1. Allentare le viti (pos. 1) con la chiave in dotazione (17 mm).

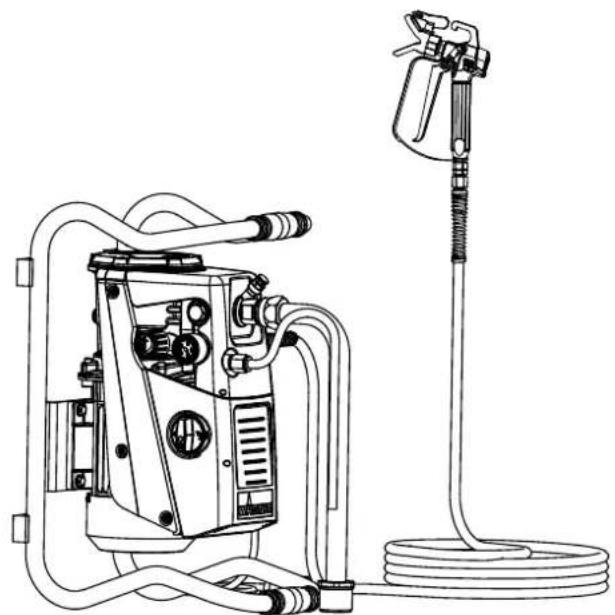

2. Ribaltare il manubrio e orientare Super Finish 23 PLUS nella posizione desiderata:

a) Uso con sistema di aspirazione

b) Uso con contenitore superiore

1. Serrare nuovamente le viti.

Fusibile: 16 A ritardato

Cavo di allacciamento

dell'apparecchio: lunghezza 6 m, 3x1,5 mm ^2

Corrente assorbita max.: 7,4 A

Classe di protezione: IP 44

Potenza assorbita apparecchio: 1,3 kW

Pressione di esercizio max.: 25 MPa (250 bar)

Portata volumetrica max.: 2,6 l/min

Portata a 12 MPa (120 bar)

con acqua: 2,3 l/min

Temperatura max. ammissibile

del materiale di copertura: 43 °C

Viscosità max.: 20.000 mPas

Peso vuoto:

Versione con carrello: 29 kg

Versione su telaio: 24 kg

Quantità necessaria di olio

idraulico:

Alloggiamento idraulico 1,15 litri

Trasmissione 0,05 litri

Presa sull'apparecchio (non

presente in tutti i modelli): 230 Volt \~, 50 Hz

Allacciamento max.: 1500 Watt

Vibrazione max. sull'aerografo: < 2,5 m/s²

Livello di pressione acustica

max.: 74 dB (A)*

* Punto di misura: lateralmente all'apparecchio alla distanza di 1 m e ad 1,60 m dal suolo, pressione di esercizio 12 MPa (120 bar), suolo ad elevata impedenza acustica

4 MESSA IN SERVIZIO

4.1 APPARECCHIO CON SISTEMA DI ASPIRAZIONE

1. Attenzione alla pulizia delle superfici di tenuta dei raccordi. Fare attenzione al fatto che l'ingresso rosso (1) sia applicato nell'entrata del materiale di copertura (4).
2. Con la chiave (41 mm) fornita in dotazione avvitare e serrare a mano il dado a risvolto (2) del tubo di aspirazione (3) sull'entrata del materiale di copertura (4).
3. Avvitare il dado a risvolto (5) del tubo flessibile di ritorno (6) sul raccordo (7) (chiave da 22 mm).

4.2 APPARECCHIO CON CONTENITORE SUPERIORE (5 LITRI)

1. Attenzione alla pulizia delle superfici di tenuta dei raccordi. Fare attenzione al fatto che l'ingresso rosso (1) sia applicato nell'entrata del materiale di copertura (4).
2. Avvitare il dado a risvolto (5) del tubo flessibile di ritorno (6) sul raccordo (7).
3. Avvitare il contenitore superiore (8) sull'entrata del materiale di copertura (4) e serrarlo a mano.

Contenitore superiore con anello di pulizia (TopClean), punti 4 e 5.

1. Applicare l'anello di pulizia sul contenitore superiore.

2. Inserire il tubo flessibile di ritorno nel raccordo dell'anello di pulizia e serrare a fondo il dado a risvolto.

4.3 TUBO FLESSIBILE AD ALTA PRESSIONE ED AEROGRAFO

1. Avvitare il tubo flessibile ad alta pressione (9) al relativo raccordo.
2. Avvitare l'aerografo (10) al tubo flessibile ad alta pressione.
3. Serrare a fondo tutti i dadi a risvolto del tubo flessibile ad alta pressione per impedire la fuoriuscita del materiale di copertura.
4. Avvitare, posizionare e serrare a fondo il portaugello con l'ugello sull'aerografo (vedi anche le istruzioni dell'aerografo/portaugello).

Attenzione

Per svitare il tubo flessibile ad alta pressione, bloccare il raccordo del tubo flessibile con una chiave da 22 mm.

4.4 ALLACCIAMENTO ALLA RETE ELETTRICA

Attenzione

La presa di corrente deve essere sempre munita di un regolare contatto di terra e di un interruttore di sicurezza per correnti di guasto (salvavita).

Prima dell'allacciamento alla rete elettrica occorre prestare attenzione al fatto che il valore della tensione di rete corrisponda a quello indicato sulla targhetta dell'apparecchio.

A questa presa può essere collegata, ad esempio, una mescolatrice, una lampada, ecc., di massimo 1500 Watt.

Attenzione

Affinché il fusibile da 16 A di rete non scatti all'accensione dell'apparecchio: accendere dapprima il Super Finish 23 PLUS e quindi l'apparecchio collegato alla presa di corrente.

4.6 PRIMA MESSA IN SERVIZIO RIMOZIONE DELLA SOSTANZA CONSERVANTE

Apparecchio con sistema di aspirazione

1. Immergere il sistema di aspirazione in un recipiente pieno di detergente adatto (raccomandazione: acqua).

Apparecchio con contenitore superiore

1. Versare detergente adatto nel contenitore superiore (raccomandazione: acqua).
2. Collocare l'interruttore multifunzione (1) su 📄 (ON – circolazione); l'apparecchio inizia a funzionare.
3. Ruotare la manopola di regolazione della pressione (2) completamente verso destra.
4. Attendere che il detergente fuoriesca dal tubo flessibile di ritorno.
5. Ruotare in verso opposto la manopola regolatrice della pressione (2) di circa un giro.
6. Collocare l'interruttore multifunzione (1) su > (spruzzatura); la pressione del materiale nel tubo flessibile aumenta (indicazione del manometro (3)).
7. Puntare l'ugello dell'aerografo in un recipiente aperto ed azionare il grilletto dell'aerografo.
8. Ruotando la manopola di regolazione della pressione (2) verso destra, la pressione aumenta. Regolare la pressione sul valore di circa 10 MPa (100 bar).
9. Spruzzare il detergente dall'apparecchio nel recipiente aperto per circa 1-2 minuti (\~ 5 litri).

4.7 SPURGO DELL'APPARECCHIO (SISTEMA IDRAULICO) SE IL RUMORE DELLA VALVOLA DI ENTRATA NON È UDIBILE

1. Accendere l'apparecchio.
2. Ruotare la manopola di regolazione della pressione (2) di tre giri verso sinistra.
3. Collocare l'interruttore multifunzione (1) su 📄 (ON-circolazione). Il sistema idraulico si spurga. Lasciare acceso l'apparecchio per due o tre minuti.
4. Ruotare la manopola di regolazione della pressione (2) completamente verso destra.
5. Premere brevemente il pulsante della valvola (4). Ora il rumore emesso dalla valvola di entrata è udibile.
6. In caso contrario ripetere le operazioni da 2 a 4.

Apparecchio con sistema di aspirazione

1. Immergere il sistema di aspirazione in un recipiente pieno di materiale di copertura.

Apparecchio con contenitore superiore

1. Versare il materiale di copertura nel contenitore superiore.
2. Premere più volte il pulsante della valvola di entrata (4) per sbloccare la valvola eventualmente incollatasi.
3. Collocare l'interruttore multifunzione (1) su 📊 (ON - circolazione); l'apparecchio inizia a funzionare.
4. Ruotare la manopola di regolazione della pressione (2) completamente verso destra.

Quando il rumore delle valvole cambia, l'apparecchio è spurgato ed aspira materiale di copertura.

1. Quando il materiale di copertura inizia a fuoriuscire dal tubo flessibile di ritorno, ruotare in verso opposto la manopola regolatrice della pressione (2) di circa un giro.
2. Collocare l'interruttore multifunzione (1) su > (spruzzatura); la pressione del materiale nel tubo flessibile aumenta (indicazione del manometro (3)).
3. Azionare il grilletto dell'aerografo spruzzando in un recipiente aperto per scaricare il detergente residuo dall'apparecchio. Quando il materiale di copertura inizia a fuoriuscire dall'ugello, chiudere l'aerografo.
4. Regolare la pressione di spruzzatura ruotando la manopola di regolazione della pressione (2).
5. L'apparecchio è ora pronto per la spruzzatura.

5 TECNICA DI SPRUZZATURA

Durante la spruzzatura condurre l'aerografo uniformemente. In caso contrario si ottiene una figura di spruzzatura irregolare. Eseguire il movimento con il braccio e non con il polso. Si suggerisce di mantenere una distanza di circa 30 cm tra l'ugello e la superficie da rivestire. Il limite laterale del getto di materiale non deve essere troppo netto, in modo da consentire una semplice sovrapposizione alla passata successiva. Condurre l'aerografo sempre ad un angolo di 90° rispetto alla superficie da spruzzare; in questo modo si forma la quantità minima di nebbia di vernice.

Per ottenere superfici verniciate di particolare qualità, il programma WAGNER comprende accessori speciali, ad esempio gli ugelli FineFinish o un aerografo AirCoat con tubo flessibile doppio e regolatore pneumatico. Contattare il rivenditore WAGNER più vicino.

6 USO DEL TUBO FLESSIBILE AD ALTA PRESSIONE

L'apparecchio possiede un tubo flessibile ad alta pressione speciale adatto per pompe a membrana.

Pericolo

Pericolo di lesioni causate da un tubo ad alta pressione che perde. Sostituire immediata-mente un tubo ad alta pressione danneggiato.Non riparare mai da soli un tubo ad alta pres-sione danneggiato!

Il tubo flessibile ad alta pressione va trattato con cura. Evitare curve troppo strette o ad angolo vivo; raggio di curvatura minimo circa 20 cm.

Proteggere il tubo flessibile ad alta pressione dal calpestio, da oggetti taglienti e da spigoli vivi.

Non tirare mai dal tubo flessibile ad alta pressione per sposta-re l'apparecchio.

Fare attenzione che il tubo flessibile non si torca. Ciò può essere evitato utilizzando un aerografo Wagner con articolazione girevole e un tamburo per tubo flessibile.

Il modo migliore per lavorare con il tubo flessibile ad alta pressione su ponteggi è quello di condurlo sempre all'esterno del ponteggio o dell'impalcatura.

L'utilizzo di tubi flessibili obsoleti incrementa il rischio di danneggiamento.Wagner raccomanda di sostituire il tubo flessibile una volta trascorsi sei anni.

Per ragioni di funzionalità, sicurezza e durata dell'apparecchio occorre utilizzare esclusivamente tubi flessibili ad alta pressione WAGNER.

7 INTERRUZIONE DEL LAVORO

1. Spegnere l'apparecchio, collocare l'interruttore multifunzione su Ⓐ (ON – circolazione) e quindi su 0 (OFF).
2. Azionare il grilletto dell'aerografo per depressurizzare il tubo flessibile ad alta pressione e l'aerografo.
3. Bloccare l'aerografo; vedi le istruzioni di servizio dell'aerografo.
4. Togliere l'ugello dal portaugello e riporlo in un piccolo vaso con detergente adatto.
5. Lasciare il sistema di aspirazione immerso nel materiale di copertura o immergerlo nel relativo solvente. Il filtro di aspirazione e l'apparecchio non devono seccarsi.
6. Coprire il recipiente del materiale per impedirne l'indurimento.

Se si usano materiali di copertura ad essiccazione rapida o a due componenti, per evitare notevoli complicazioni l'apparecchio va pulito e lavato entro il tempo di passivazione usando un detergente adatto.

8 PULIZIA DELL'APPARECCHIO

Un'accurata pulizia è la migliore garanzia per un corretto funzionamento dell'apparecchio. Al termine del lavoro di spruzzatura occorre pulire l'apparecchio. È necessario impedire che i residui di materiale di copertura di essicchino e si incrostino all'interno dell'apparecchio. Il detergente usato per la pulizia (usare solo solventi con punto di infiammabilità maggiore di 21 °C) deve essere compatibile con il materiale di copertura.

- Bloccare l'aerografo, vedi le istruzioni per l'uso dell'aerografo.

Smontare e pulire l'ugello ed il portaugello.

- Apparecchio con sistema di aspirazione

1. Collocare l'interruttore multifunzione su ⚙ (ON – circolazione).
2. Togliere il tubo di aspirazione dal serbatoio del materiale inclinando l'apparecchio con tubo di aspirazione rigido. Il tubo flessibile di ritorno resta sopra il recipiente del materiale fino a quando il materiale di copertura non fuoriesce quasi più.
3. Immergere il sistema di aspirazione in un detergente adatto.
4. Chiudere quasi completamente la valvola regolatrice della pressione per regolare una minima pressione di spruzzatura.
5. Collocare l'interruttore multifunzione su ^7 (spruzzatura).
6. Azionare il grilletto dell'aerografo per pompare in un recipiente aperto il materiale di copertura rimasto nel tubo flessibile ad alta pressione e nell'aerografo (se necessario, aumentare lentamente la pressione con la valvola regolatrice per ottenere una maggiore portata del materiale).

Attenzione

Se il materiale di copertura contiene solventi occorre collegare a terra il recipiente.

Attenzione

Cautela! Non pompare né spruzzare in un recipiente con piccola apertura (cocchiume)! Vedi le norme di sicurezza.

1. Collocare l'interruttore multifunzione su Ⓞ (ON – circolazione).
2. Pompare un detergente adatto facendolo circolare per qualche minuto.

L'effetto di pulizia aumenta se l'aerografo viene più volte aperto e chiuso.

1. Collocare l'interruttore multifunzione su ➤ (spruzzatura).

2. Pompare il detergente residuo in un recipiente aperto fino a svuotare completamente l'apparecchio.

3. Spegnere l'apparecchio.

In caso di materiali di copertura diluibili in acqua, l'uso di acqua calda migliora la pulizia.

- Apparecchio con contenitore superiore

1. Collocare l'interruttore multifunzione su ⚙ (ON – circolazione).
2. Chiudere quasi completamente la valvola regolatrice della pressione per regolare una minima pressione di spruzzatura.
3. Collocare l'interruttore multifunzione su ➤ (spruzzatura).
4. Azionare il grilletto dell'aerografo per pompare in un recipiente aperto il materiale di copertura rimasto nel contenitore superiore, nel tubo flessibile ad alta pressione e nell'aerografo (se necessario, aumentare lentamente la pressione con la valvola regolatrice per ottenere una maggiore portata del materiale).

Attenzione

Se il materiale di copertura contiene solventi occorre collegare a terra il recipiente.

Attenzione

Cautela! Non pompare né spruzzare in un recipiente con piccola apertura (cocchiume)! Vedi le norme di sicurezza.

1. Versare detergente adatto nel contenitore superiore.
2. Collocare l'interruttore multifunzione su ⚙ (ON – circolazione).
3. Pompare un detergente adatto facendolo circolare per qualche minuto.

Contenitore superiore con anello di pulizia (TopClean), punti 8 - 12

1. Portare il commutatore sull'anello di pulizia in posizione orizzontale.
   Il detergente si distribuisce sul perimetro del contenitore superiore e pulisce la parete del contenitore. Questo processo impiega qualche tempo, a seconda dello sporco, tuttavia avviene automaticamente.
2. Portare il commutatore sull'anello di pulizia in posizione verticale; il detergente fluisce direttamente nel contenitore superiore.

Non portare mai il commutatore sull'anello di pulizia in posizione orizzontale nel funzionamento con materiale di copertura, in quanto i fori di distribuzione potrebbero ostruirsi.

L'effetto di pulizia viene ridotto e l'anello di pulizia deve pulire se stesso prima che la distribuzione completa sia di nuovo possibile.

1. Collocare l'interruttore multifunzione su ^7 (spruzzatura).
2. Pompare il detergente residuo in un recipiente aperto fino a svuotare completamente l'apparecchio.
3. Collocare l'interruttore multifunzione su Ⓞ (ON – circolazione).
4. Spegnere l'apparecchio.

8.1 PULIZIA DELL'ESTERNO DELL'APPARECCHIO

	Dapprima disinserire la spina di rete dalla presa di corrente.Pericolo di cortocircuito dovuto alla penetrazione di acqua!Non pulire mai l'apparecchio con unità a getto liquido o a getto di vapore ad alta pressione.
	Non immergere il tubo flessibile in solventi.Detergere l'esterno del tubo flessibile solamente con un panno imbevuto.

Pulire l'esterno dell'apparecchio con un panno imbevuto di un detergente adatto.

8.2 FILTRO DI ASPIRAZIONE

Un filtro pulito garantisce sempre la portata massima, una pressione di spruzzatura co-stante ed un funzionamento corretto dell'apparecchio.

Tubo di aspirazione rigido Contenitore superiore da 5 l

Apparecchio con sistema di aspirazione

1. Svitare il filtro (pos. 1) dal tubo di aspirazione.
2. Pulire o sostituire il filtro.
   Eseguire la pulizia con un pennello a setole dure e con un detergente adatto.

Apparecchio con contenitore superiore

1. Svitare le viti (2) con un cacciavite.
2. Sollevare e togliere il disco filtrante (1) usando un caccia-vite.
3. Pulire o sostituire il disco filtrante.
   Eseguire la pulizia con un pennello a setole dure e con un detergente adatto.

8.3 FILTRO AD ALTA PRESSIONE (ACCESSORIO)

1. Spegnere l'apparecchio – collocare l'interruttore multifunzione su 0 (OFF).
2. Aprire il filtro ad alta pressione e pulire la cartuccia filtrante; a tal fine:
3. Svitare la scatola del filtro (1) a mano.
4. Togliere la cartuccia filtrante (2) e la molla di spinta (3).
5. Pulire tutti i pezzi con un detergente adatto. Se si dispone di aria compressa, soffiare la cartuccia filtrante e la molla di spinta.
6. Nel rimontaggio del filtro verificare la posizione corretta della rondella (4) nella cartuccia filtrante e controllare se l'O-Ring sulla scatola del filtro è danneggiato.
7. Avvitare completamente a mano la scatola del filtro (un serraggio eccessivo rende più difficile lo smontaggio successivo).

0-Ring 1 2 3 4

8.4 PULIZIA DELL'AEROGRAFO AIRLESS

1. Lavare l'aerografo Airless con un detergente adatto a bassa pressione di esercizio.
2. Pulire accuratamente l'ugello con un detergente adatto assicurandosi di eliminare tutti i residui di materiale di copertura.
3. Pulire accuratamente l'esterno dell'aerografo Airless.

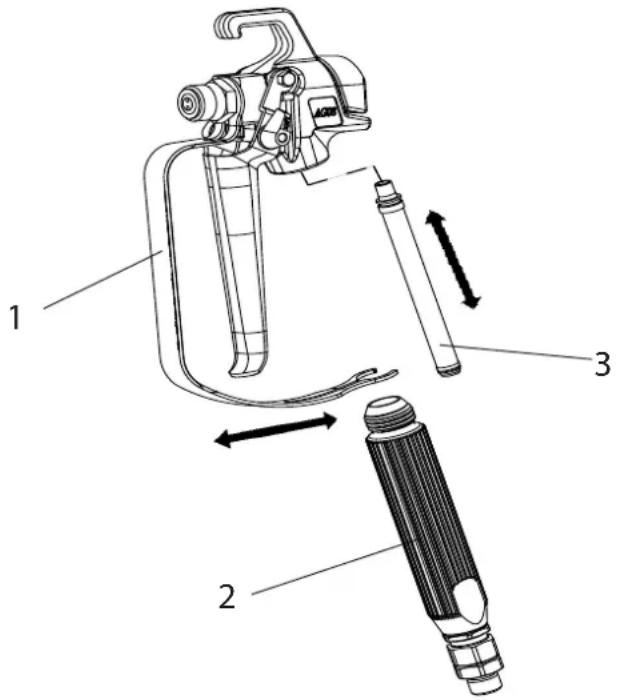

Filtro innestabile dell'aerografo Airless

Smontaggio

1. Tirare con forza in avanti la staffa di protezione (1).
2. Svitare l'impugnatura (2) dall'alloggiamento dell'aerografo. Estrarre il filtro innestabile (3).
3. Sostituire un filtro innestabile intasato o difettoso.

Montaggio

1. Inserire il filtro innestabile (3) con il cono più lungo nell'alloggiamento dell'aerografo.
2. Avvitare l'impugnatura (2) nell'alloggiamento dell'aerografo e serrare.
3. Innestare in posizione la staffa di protezione (1).

9 MANUTENZIONE

9.1 MANUTENZIONE GENERALE

	Per motivi di sicurezza si raccomanda calda-mente un'ispezione annuale effettuata da esperti. Considerare al riguardo anche le nor-me nazionali vigenti.
	Della manutenzione dell'apparecchio si può incaricare il personale di assistenza WAGNER. Con il contratto di assistenza e/o i pacchetti di manutenzione si possono pattuire condi-zioni favorevoli.

Controlli minimi da eseguire prima della messa in funzione

1. Controllare se il tubo flessibile ad alta pressione, l'aerografo con giunto a cerniera ed il cavo elettrico con spina dell'apparecchio sono danneggiati.
2. Controllare la leggibilità del manometro.

Controlli regolari

1. Controllare se la valvola di entrata e di scarico sono usurate, pulirle e sostituire le parti usurate.
2. Pulire e, se necessario, sostituire le cartucce filtranti (aerografo, sistema di aspirazione).

9.2 TUBO FLESSIBILE AD ALTA PRESSIONE

Controllare visivamente il tubo flessibile ad alta pressione verificando che non possieda crepe o tagli, in particolare sul tratto in prossimità del raccordo. I dadi a risvolto devono poter essere ruotati liberamente. Le resistenza elettrica dell'intero filo deve essere minore di 1 megaohm.

Attenzione	Far eseguire tutti i controlli elettrici dal personale di assistenza WAGNER.
	L’utilizzo di tubi flessibili obsoleti incrementa il rischio di danneggiamento.Wagner raccomanda di sostituire il tubo flessibile una volta trascorsi sei anni.

10 RIPARAZIONE DELL'APPARECCHIO

Spegnere l'apparecchio. Prima di qualsiasi riparazione, disinserire la spina di rete dalla presa di corrente.

10.1 PULSANTE DELLA VALVOLA DI ENTRATA

1. Svitare il pulsante della valvola di entrata con una chiave (da 17 mm).
2. Sostituire il raschiatore (1) e l'anello toroidale (2).

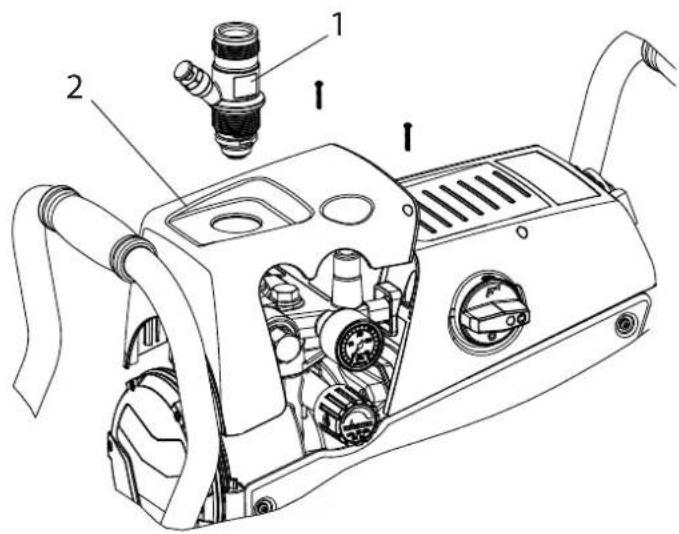

1. Applicare la chiave (da 30 mm) fornita in dotazione sulla scatola del pulsante (1).
2. Con leggeri colpi di martello sull'estremità della chiave sbloccare la scatola del pulsante (1).
3. Svitare la scatola del pulsante con la valvola di entrata (2) dallo stadio della vernice.
4. Estrarre il fermo (3) con il cacciavite in dotazione.
5. Applicare la chiave (da 30 mm) fornita in dotazione sulla valvola di entrata (2). Estrarre con cautela la valvola di entrata ruotandola.
6. Pulire la sede della valvola (4) con detergente e pennello (attenzione a togliere le setole del pennello).
7. Pulire le guarnizioni (5, 6) e controllare se sono danneggiate; eventualmente sostituirle.
8. Controllare l'integrità di tutti i componenti della valvola. In caso di usura visibile, sostituire la valvola di entrata.

Montaggio

1. Collocare la valvola di entrata (2) nella scatola del pulsante (1) e bloccare con il fermo (3). Verificare che la guarnizione (nera) (5) sia montata nella scatola del pulsante.
2. Avvitare l'unità composta dalla scatola del pulsante e dalla valvola di entrata nello stadio della vernice. La stessa guarnizione (nera) (6) deve essere montata nello stadio della vernice.
3. Serrare la scatola del pulsante con la chiave (da 30 mm) e quindi serrarla a fondo con tre leggeri colpi di martello sull'estremità della chiave (corrisponde ad una coppia applicata di circa 90 Nm).

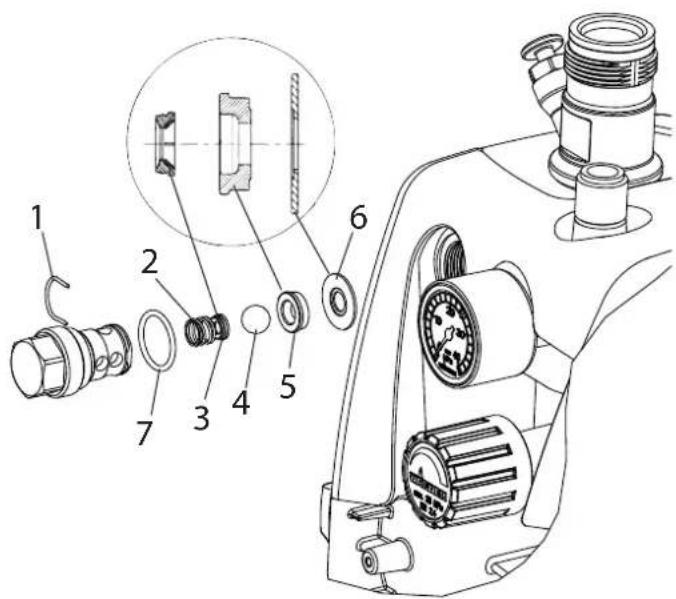

1. Svitare la valvola di scarico dallo stadio della vernice con la chiave (da 22 mm).
2. Estrarre con cautela il fermo (1) con il cacciavite in dotazione; la molla (2) espelle la sfera (4) e la sede della valvola (5).
3. Pulire o sostituire i pezzi di ricambio.
4. Controllare se l'anello toroidale (7) è danneggiato.
5. Attenzione alla posizione di montaggio dell'anello di appoggio della molla (3) (viene agganciato nella molla di compressione (2)), della sede della valvola di scarico (5) e dell'anello di tenuta (6) -> vedi figura.

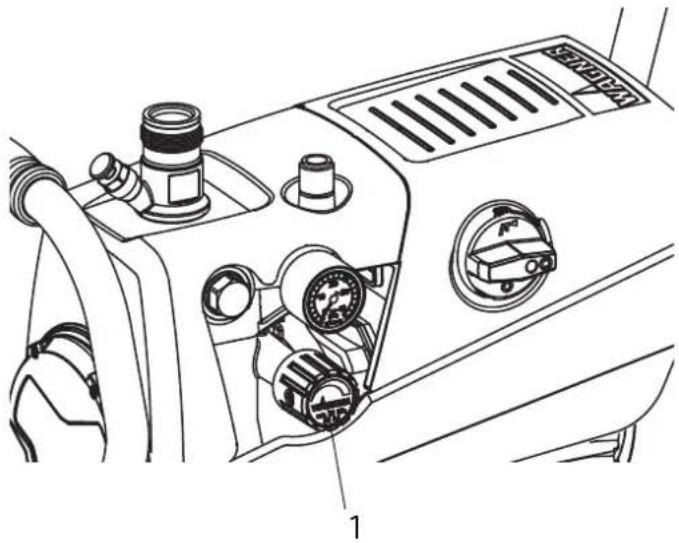

Far sostituire la valvola regolatrice della pressione (1) solo dal personale di assistenza WAGNER.

La pressione di esercizio massima deve essere riregolata dal personale di assistenza.

Far eseguire questi lavori solo da un elettricista. Non ci assumiamo nessuna responsabilità di un'installazione irregolare o scorretta.

Spegnere l'apparecchio.

Prima di qualsiasi riparazione, disinserire la spina di rete dalla presa di corrente.

1. Nei modelli con copertura frontale, svitare l'alloggiamento stampante con valvola di entrata (1) dallo stadio della vernice (vedere sotto 10.2 Valvola di entrata, punti da 1 a 3) e rimuovere la copertura frontale (2) allentando le viti.
2. Estrarre l'interruttore multifunzione (3) allentando la vite.
3. Rimuovere la copertura posteriore (4) allentando le viti.
4. Sbloccare il raccordo filettato per cavo (5).
5. Sbloccare i conduttori dal morsetto di allacciamento in rete (6).
6. Sostituire il cavo di alimentazione elettrica (con la spina protetta contro gli spruzzi d'acqua si deve usare solo un cavo di rete omologato con sigla di identificazione H07-RNF).
7. Collegare il cavetto verde/giallo al morsetto PE.
8. Reinstallare con cura le coperture (attenzione: non schiacciare i cavi!).
9. Riavvitare l'alloggiamento stampante (vedere sotto 10.2 Valvola di entrata, punto 3.)

10.6 TIPICI COMPONENTI DI USURA

Nonostante l'impiego di materiali di qualità, l'azione fortemente abrasiva delle vernici causa l'usura dei seguenti componenti:

Valvola di entrata (codice di ordinazione:0344700)

Sostituzione: vedi punto 10.2

(il guasto si nota dalla perdita di potenza e/o dalla riduzione o dall'assenza di aspirazione; anche un'accurata pulizia può portare ad un miglioramento)

Valvola di scarico (codice di ordinazione:0341702)

Sostituzione: vedi punto 10.3

(il guasto si nota dalla perdita di potenza e/o dalla riduzione di aspirazione)

Per esperienza, la valvola di scarico dura notevolmente di più della valvola di entrata. Per essa può bastare anche un'accurata pulizia.

Spina di rete 230V / 50Hz Morsettiera verde giallo blu marrone N L nero Presa di corrente 230V/50Hz max. 1500W nero verde giallo blu Verde giallo M 1~ Condensatore di esercizio Motore con interruttore termico celeste 155°C ve derde giallo M 1~ U1 Z1 z2 U2 z3 nero microinterruttore Circuito stampato NC NO com rosso marrone blu giallo rosso nero Wagner 2334245 N L1

Spina di rete 230V / 50Hz verde giallo blu marrone Motore con interruttore termico celeste 155°C verde giallo M 1~ U1 Z1 Z2 U2 nero C = 25µF 400V Condensatore di esercizio microinterruttore Circuito stampato giallo rosso nero MC NO BLU NC COM rosso marrone Wagner 2334245 N L1

10.8 ELIMINAZIONE DI ANOMALIE

TIPO DI ANOMALIA	ALTRI SINTOMI POSSIBILE CAUSA	MISURE DA ADOTTARE PER EL	MINAREL'ANOMALIA
L'apparecchio non si mette in funzione.	L'interruttore multifunzione non si inserisce.	Mancanza di tensione elettrica.	Controllare la tensione di alimentazione.
		Il fusibile dell'apparecchio è scattato.	Far raffreddare il motore.
		Interruttore multifunzione non riportato su "0"	Regolare l'interruttore multifunzione su "0", quindi riattivarlo
L'apparecchio non aspira.	Dal tubo flessibile di ritorno non fuoriescono bolle d'aria.	Valvola di entrata incol-lata.	Premere a mano ripetutamente e completa-mente il pulsante della valvola di entrata.
		Valvola di entrata e di sca-rico sporche.Corpi estranei (ad esem-pio fili) aspirati/usura.	Smontare le valvole e pulirle (->vedi punto 10.2/10.3). / Sostituire i com-ponenti usurati.
		Valvola regolatrice della pressione completamente chiusa.	Ruotare la valvola regolatrice della pressione completamente in senso orario.
	Dal tubo flessibile di ritorno non fuoriescono bolle d'aria.	L'apparecchio aspira aria parassita.	Controllare: Sistema di aspirazione ermetico? Bocchettone di pulizia (se presente) serrato a fondo sul tubo di aspirazione?Pulsante della valvola di entrata non erme-tico?->Sostituire il raschiatore e l'O-Ring. (->vedi punto 10.1)L'ingresso rosso nell'entrata del materiale di copertura è assente (-> vedere punto 4.1)
L'apparecchio non genera pressione.	L'apparecchio ha aspirato. Aria	all'interno del circuito dell'olio.	Spurgare il circuito dell'olio dell'apparecchio ruotando la valvola regolatrice della pressione completamente in senso antiorario (oltre la posizione finale) e far funzionare per 2-3 minuti; ruotare quindi la valvola regolatrice della pressione in senso orario e regolare la pressione di spruzzatura (se necessario, ripetere l'operazione). Il processo viene favorito dalla posizione verticale dell'apparecchio.
	L'apparecchio è sotto pressione, ma durante la spruzzatura la pressione cade anche sul manometro.	Filtro di aspirazione intasato.	Controllare il filtro di aspirazione; se necessario pulirlo/sostituirlo.
		Vernice non lavorabile in questo stato; la vernice incolla le valvole (valvola di entrata) a causa delle sue caratteristiche e la portata è insufficiente.	Diluire la vernice.
	L'apparecchio è sotto pressione, durante la spruzzatura il getto di materiale si interrompe, ma il manometro indica alta pressione.	Filtri intasati lasciano passare una quantità insufficiente di vernice.	Controllare/pulire (il filtro ad alta pressione, se presente), il filtro dell'aerografo.
		Ugello intasato. Pulire l'ugello.
	L'apparecchio non genera la massima pressione possibile, nonostante la posizione di spruzzatura dal tubo flessibile di ritorno fuoriesce vernice.	Valvola di sfiato guasta. Contattare il Servizio Clienti della Wagner

POS.	NOME N° ORD.
1 Aerografo AG-14(modello in acciaio inox)Aerografo AG-08(modello in alluminio)		0502 1660296 388
2 Aerografo AirCoat AC 4600 (blu) 0394 156
3 Tubo flessibile doppio 9984 564
	Tubo flessibile HP DN-3; 7,5 m 9984 583
4 Kit di montaggio regolatore AirCoat 0340 250
5 Aerografo con prolungaLunghezza 120cm; filettatura G 7/8"Lunghezza 120cm; filettatura F 11/16"Lunghezza 200cm; filettatura G 7/8"Lunghezza 200cm; filettatura F 11/16"		0296 4410296 4430296 4420296 444
6 Inline Roller 0345 010
7 Contenitore superiore da 5 l 0341 265
8 Detergente del contenitore superioreTopClean		0340 930

POS.	NOME N° ORD.
9 Prolunga per ugelliLunghezza 15 cmLunghezza 30 cmLunghezza 45 cmLunghezza 60 cm		0556 0510556 0520556 0530556 054
10 Prolunga per ugelli con giunto a ginocchiera orientabileLunghezza 100 cmLunghezza 200 cmLunghezza 300 cm		0096 0150096 0160096 017
11 Sistema di aspirazione (flessibile)per materiale a dispersione		0034 630
12 Serbatoio di pulizia con supporto(solo sistema di aspirazione flessibile)		2343 481
13 Sistema di aspirazione (rigido) per materiale a dispersione		2342 879
14 Sacchetto filtrante, larghezza di ma-glia 0,3 mm		0097 531

Tabella degli ugelli Airless

Tutti gli ugelli nella tabella sottostante sono forniti insieme al filtro per aerografo adatto.

Impiego Marcatura	dell'ugello	Angolo di spruzzatura	Foro pollici/mm	Larghezza mm1)	Filtro per aerografo	N°ord.
Vernici e lacche idrosolubili e a base di solventi, oli, distaccanti	107	10^	0.007 / 0.18	100	rosso	0553107
	207	20^	0.007 / 0.18	120	rosso	0553207
	307	30^	0.007 / 0.18	150	rosso	0553307
	407	40^	0.007 / 0.18	190	rosso	0553407
	109	10^	0.009 / 0.23	100	rosso	0553109
	209	20^	0.009 / 0.23	120	rosso	0553209
	309	30^	0.009 / 0.23	150	rosso	0553309
	409	40^	0.009 / 0.23	190	rosso	0553409
	509	50^	0.009 / 0.23	225	rosso	0553509
	609	60^	0.009 / 0.23	270	rosso	0553609
Vernici sintetiche Vernici PVC	111	10^	0.011 / 0.28	100	rosso	0553111
	211	20^	0.011 / 0.28	120	rosso	0553211
	311	30^	0.011 / 0.28	150	rosso	0553311
	411	40^	0.011 / 0.28	190	rosso	0553411
	511	50^	0.011 / 0.28	225	rosso	0553511
	611	60^	0.011 / 0.28	270	rosso	0553611
Vernici, primer Vernici di fondo Riempitivi	113	10^	0.013 / 0.33	100	rosso	0553113
	213	20^	0.013 / 0.33	120	rosso	0553213
	313	30^	0.013 / 0.33	150	rosso	0553313
	413	40^	0.013 / 0.33	190	rosso	0553413
	513	50^	0.013 / 0.33	225	rosso	0553513
	613	60^	0.013 / 0.33	270	rosso	0553613
	813	80^	0.013 / 0.33	330	rosso	0553813
Riempitivi Antiruggine	115	10^	0.015 / 0.38	100	giallo	0553115
	215	20^	0.015 / 0.38	120	giallo	0553215
	315	30^	0.015 / 0.38	150	giallo	0553315
	415	40^	0.015 / 0.38	190	giallo	0553415
	515	50^	0.015 / 0.38	225	giallo	0553515
	615	60^	0.015 / 0.38	270	giallo	0553615
	715	70^	0.015 / 0.38	300	giallo	0553715
	815	80^	0.015 / 0.38	330	giallo	0553815
Antiruggine Vernici Latex Dispersioni	117	10^	0.017 / 0.43	100	bianco	0553117
	217	20^	0.017 / 0.43	120	bianco	0553217
	317	30^	0.017 / 0.43	150	bianco	0553317
	417	40^	0.017 / 0.43	190	bianco	0553417
	517	50^	0.017 / 0.43	225	bianco	0553517
	617	60^	0.017 / 0.43	270	bianco	0553617
	717	70^	0.017 / 0.43	300	bianco	0553717
	817	80^	0.017 / 0.43	330	bianco	0553817
Antiruggine Vernici Latex Dispersioni	219	20^	0.019 / 0.48	120	bianco	0553219
	319	30^	0.019 / 0.48	150	bianco	0553319
	419	40^	0.019 / 0.48	190	bianco	0553419
	519	50^	0.019 / 0.48	225	bianco	0553519
	619	60^	0.019 / 0.48	270	bianco	0553619
	719	70^	0.019 / 0.48	300	bianco	0553719
	819	80^	0.019 / 0.48	330	bianco	0553819
	919	90^	0.019 / 0.48	385	bianco	0553919
Protezione ignifuga 221		20^	0.021 / 0.53	120	bianco	0553221
	321	30^	0.021 / 0.53	150	bianco	0553321
	421	40^	0.021 / 0.53	190	bianco	0553421
	521	50^	0.021 / 0.53	225	bianco	0553521
	621	60^	0.021 / 0.53	270	bianco	0553621
	721	70^	0.021 / 0.53	300	bianco	0553721
	821	80^	0.021 / 0.53	330	bianco	0553821

Tutti gli ugelli nella tabella sottostante sono forniti insieme al filtro per aerografo adatto.

Impiego Marcatura	dell'ugello	Angolo di spruzzatura	Foro pollici/mm	Larghezza mm 1)	Filtro per aerografo	N°ord.
Copertura tetti 223		20°	0.023 / 0.58	120	bianco	0553223
	323	30°	0.023 / 0.58	150	bianco	0553323
	423	40°	0.023 / 0.58	190	bianco	0553423
	523	50°	0.023 / 0.58	225	bianco	0553523
	623	60°	0.023 / 0.58	270	bianco	0553623
	723	70°	0.023 / 0.58	300	bianco	0553723
	823	80°	0.023 / 0.58	330	bianco	0553823
Materiali a strato spesso, Protezione dalla corrosione, Stucco a spruzzo	225	20°	0.025 / 0.64	120	bianco	0553225
	325	30°	0.025 / 0.64	150	bianco	0553325
	425	40°	0.025 / 0.64	190	bianco	0553425
	525	50°	0.025 / 0.64	225	bianco	0553525
	625	60°	0.025 / 0.64	270	bianco	0553625
	725	70°	0.025 / 0.64	300	bianco	0553725
	825	80°	0.025 / 0.64	330	bianco	0553825
	227	20°	0.027 / 0.69	120	bianco	0553227
	327	30°	0.027 / 0.69	150	bianco	0553327
	427	40°	0.027 / 0.69	190	bianco	0553427
	527	50°	0.027 / 0.69	225	bianco	0553527
	627	60°	0.027 / 0.69	270	bianco	0553627
	827	80°	0.027 / 0.69	330	bianco	0553827
	229	20°	0.029 / 0.75	120	bianco	0553229
	329	30°	0.029 / 0.75	150	bianco	0553329
	429	40°	0.029 / 0.75	190	bianco	0553429
	529	50°	0.029 / 0.75	225	bianco	0553529
	629	60°	0.029 / 0.75	270	bianco	0553629
	231	20°	0.031 / 0.79	120	bianco	0553231
	331	30°	0.031 / 0.79	150	bianco	0553331
	431	40°	0.031 / 0.79	190	bianco	0553431
	531	50°	0.031 / 0.79	225	bianco	0553531
	631	60°	0.031 / 0.79	270	bianco	0553631
	731	70°	0.031 / 0.79	300	bianco	0553731
	831	80°	0.031 / 0.79	330	bianco	0553831
	233	20°	0.033 / 0.83	120	bianco	0553233
	333	30°	0.033 / 0.83	150	bianco	0553333
	433	40°	0.033 / 0.83	190	bianco	0553433
	533	50°	0.033 / 0.83	225	bianco	0553533
	633	60°	0.033 / 0.83	270	bianco	0553633
	235	20°	0.035 / 0.90	120	bianco	0553235
	335	30°	0.035 / 0.90	150	bianco	0553335
	435	40°	0.035 / 0.90	190	bianco	0553435
	535	50°	0.035 / 0.90	225	bianco	0553535
	635	60°	0.035 / 0.90	270	bianco	0553635
	735	70°	0.035 / 0.90	300	bianco	0553735
	439	40°	0.039 / 0.99	190	bianco	0553439
	539	50°	0.039 / 0.99	225	bianco	0553539
	639	60°	0.039 / 0.99	270	bianco	0553639
Applicazioni Heavy Duty	243	20°	0.043 / 1.10	120	verde	0553243
	443	40°	0.043 / 1.10	190	verde	0553443
	543	50°	0.043 / 1.10	225	verde	0553543
	643	60°	0.043 / 1.10	270	verde	0553643
	445	40°	0.045 / 1.14	190	verde	0553445
	545	50°	0.045 / 1.14	225	verde	0553545
	645	60°	0.045 / 1.14	270	verde	0553645
	451	40°	0.051 / 1.30	190	verde	0553451
	551	50°	0.051 / 1.30	225	verde	0553551
	651	60°	0.051 / 1.30	270	verde	0553651
	252	20°	0.052 / 1.32	120	verde	0553252
	455	40°	0.055 / 1.40	190	verde	0553455
	555	50°	0.055 / 1.40	225	verde	0553555
	655	60°	0.055 / 1.40	270	verde	0553655
	261	20°	0.061 / 1.55	120	verde	0553261
	461	40°	0.061 / 1.55	190	verde	0553461
	561	50°	0.061 / 1.55	225	verde	0553561
	661	60°	0.061 / 1.55	270	verde	0553661
	263	20°	0.063 / 1.60	120	verde	0553263
	463	40°	0.063 / 1.60	190	verde	0553463
	565	50°	0.065 / 1.65	225	verde	0553565
	665	60°	0.065 / 1.65	270	verde	0553665
	267	20°	0.067 / 1.70	120	verde	0553267
	467	40°	0.067 / 1.70	190	verde	0553467

1)Larghezza di spruzzatura a circa 30 cm di distanza dall'oggetto da rivestire ed alla pressione di 100 bar (10 MPa) con vernice sintetica 20 DIN-s.

2SpeedTip

L'innovativo ugello reversibile di WAGNER combina due ugelli in uno solo.

2 Speed Tip supporto N°ord. 0271065

Tabella degli ugelli

Dimensione oggetto Impiego
	Lacche (L) Dispersioni (D)	Stucchi (S)
Small		D5Ugello: 111 / 415N°ord. 0271 062	S5Ugello: 225 / 629N°ord. 0271 064
		D7Ugello: 113 / 417N°ord. 0271 063
	L10Ugello: 208 / 510N°ord. 0271 042	D10Ugello: 111 / 419N°ord. 0271 045	S10Ugello: 527 / 235N°ord. 0271 049
Medium	L20Ugello: 210 / 512N°ord. 0271 043	D20Ugello: 115 / 421N°ord. 0271 046	S20Ugello: 539 / 243N°ord. 0271 050
Large	L30Ugello: 212 / 514N°ord. 0271 044	D30Ugello: 115 / 423N°ord. 0271 047	S30Ugello: 543 / 252N°ord. 0271 051
X-Large		D40Ugello: 117 / 427N°ord. 0271 048
Filtro pistola raccomandato rosso bianco -

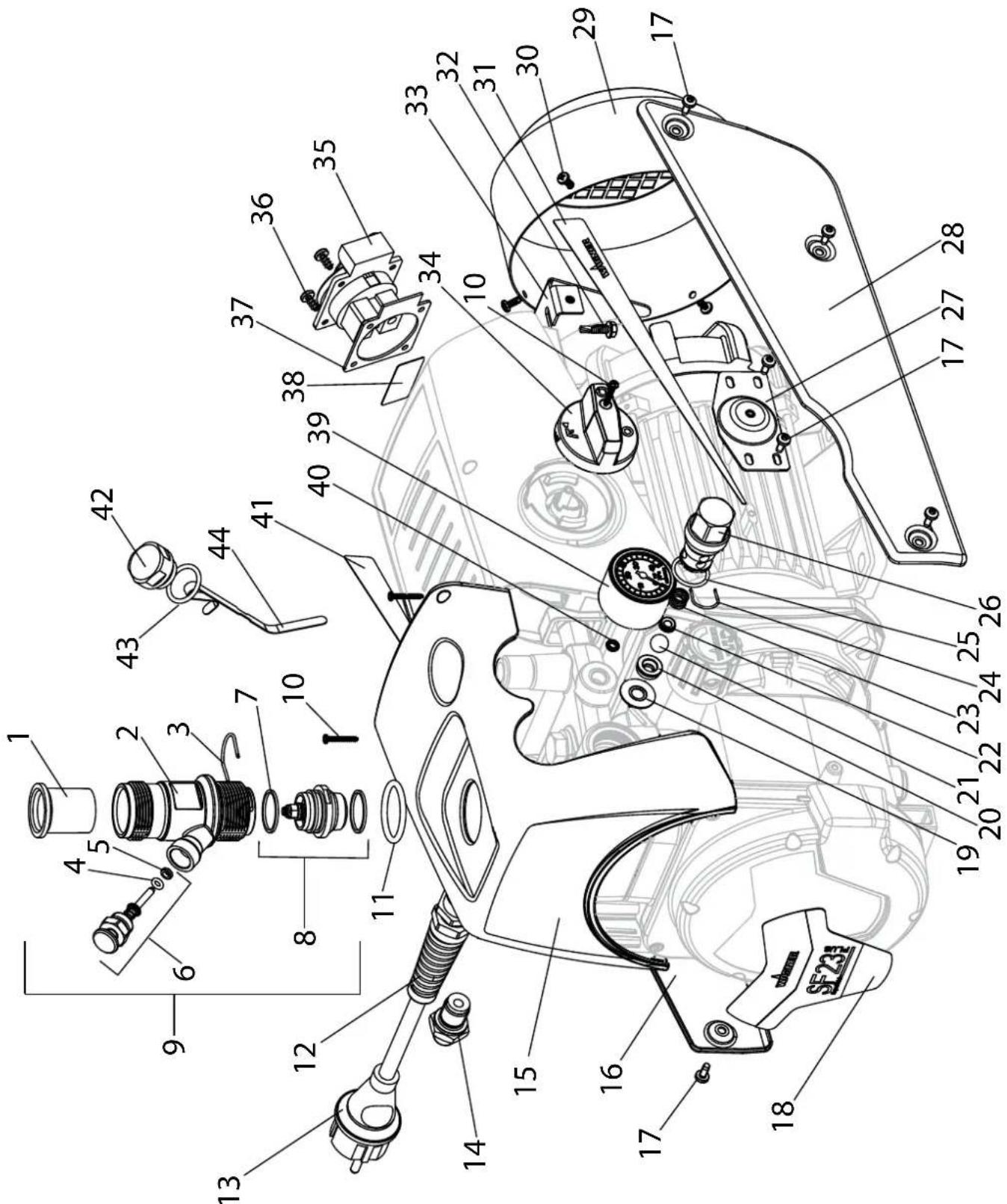

11.2 ELENCO DEI RICAMBI SF 23 PLUS

POS. N° ORD. NOME
1 0340	339 Entrata
2 2334	383 Scatola pulsante valvola di entrata
3 0341	336 Fermo
4 9971	486 O-Ring
5 0341	316 Raschiatore
6 2337	033 Pulsante valvola di entrata(incl. pos.4, 5)
7 0341	331 Anello di tenuta
8 0344	700 Valvola di entrata (incl. pos.7 (2x))
9	2334 402 Valvola di entrata completo(pos. 1,2,3,6,8)
10 0421	328 Vite 3, 17x20
11 2337	138 O-Ring 31,4 x 3,55
12 9952	685 Passacavo
13	0261 352 Cavo di allacciamento dell'apparecchio H07-RNF 3x 1,5mm ^2 , 6m lung-hezza
14 0344	336 Raccordi doppio NPS 1/4"
15 2334	038 Copertura
16 2334	044 Copertura (destra)
17 2315	382 Vite M4x10
18 2339	570 Targhetta SF 23 PLUS
19 0341	347 Anello di tenuta
20 0341	327 Sede della valvola di scarico
21 9941	501 Sfera 10
22 0253	405 Anello elastico di spinta
23 0341	326 Molla di compressione
24 0341	328 Fermo
25 9971	470 O-Ring 20x2
	0341 702 Valvola di scarico, set di servizio(pos. 19-25)
26 2342	946 Valvola di scarico completo (incl. pos.19-25)
27 2334	046 Lamiera di collegamento
28 2334	042 Copertura (sinistra)
29 2337	557 Cofano del ventilatore
30 9902	225 Vite 3,5x9,5
31 2341	466 Targhetta (sinistra)
32 9903	348 Vite passante

33 2337 484 Lamiera di collegamento
34 2342 501 Interruttore multifunzione
35 9950 241	Presa di corrente
36 9905 113 Vite 5x10
37 9950 242 Guarnizione
38 2342 535	Targhetta
39 2343 666 Manometro
40 9970 218 Anello di tenuta
41 2341 465	Targhetta (destra)
42 0341 349 Tappo a vite
43 9971 146 Anello toroidale
44 2362 313 Astina di livello dell'olio

Figura dei ricambi SF 23 PLUS

11.3 ELENCO DEI RICAMBI FILTRO AD ALTA PRESSIONE (ACCESSORIO)

POS.	N° ORD. NOME
1 009	7 123 Filtro	ad alta pressione HF - 01 completo
2 009	7 301 Blocco filtro
3 009	7 302 Scatola del filtro
4 009	7 306 Vite cava
5 009	7 304 Anello di tenuta
6 997	0 110 Anello di tenuta
7 997	4 027 O-Ring 30x2 (PTFE)
8 997	1 401 O-Ring 16x2 (PTFE)
9 050	8 749 Molla di spinta
10 05	08 603 Rondella
11	0508 748	Cartuccia filtrante 60 maglie opzionale:
	0508 450	Cartuccia filtrante 100 maglie
	0508 449	Cartuccia filtrante 30 maglie
12 99	94 245 Molla di compressione

Figura dei ricambi filtro ad alta pressione

11.4 ELENCO DEI RICAMBI PER IL CARRELLO

POS. N° ORD. NOME
1 2343 670 Carrello completo (per SF 23 PLUS)
2 9910 208 Dado esagonale M8
3 9920 102 Rosetta A 8,4
4 9900 118 Vite a testa esagonale M8x30
5 3054 019 Vite a testa esagonale M10x20
6 9920 106 Rosetta A 10,5
7 2340 954 Piastra intermedia
8 2362 484 Ammortizzatore
9 9920 311 Rosetta A 6,4
10 9900 325 Vite a testa esagonale M6x16

Figura dei ricambi carrello SF 23 PLUS

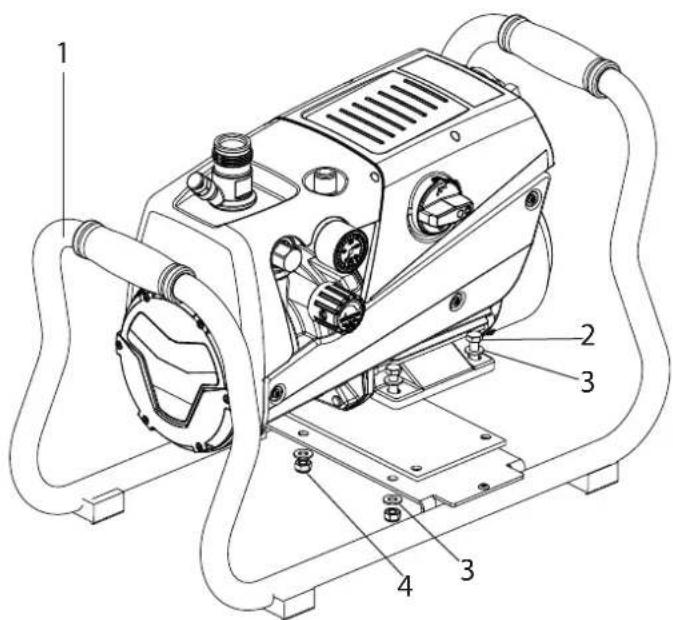

11.5 ELENCO DEI RICAMBI PER TELAIO

POS. N° ORD. NOME
1 2343 637 Telaio completo
2 9900 118 Vite a testa esagonale M8x30
3 9920 102 Rosetta A 8,4
4 9910 208 Dado esagonale M8

Figura dei ricambi telaio SF 23 PLUS

11.6 ELENCO DEI RICAMBI PER IL SISTEMA DI ASPIRAZIONE

POS. N° ORD. NOME
1 234	2 879 Sistema	di aspirazione completo(incl. pos. 2-4)
2	2323 3250250 245	Filtro, larghezza di maglia 1 mm opzionale:Filtro, larghezza di maglia 0,8 mm
3	2343 688 Tubo di ritorno
4	2342 682	Tubo di aspirazione
5 2306	987	PumpRunner

Figura dei ricambi sistema di aspirazione

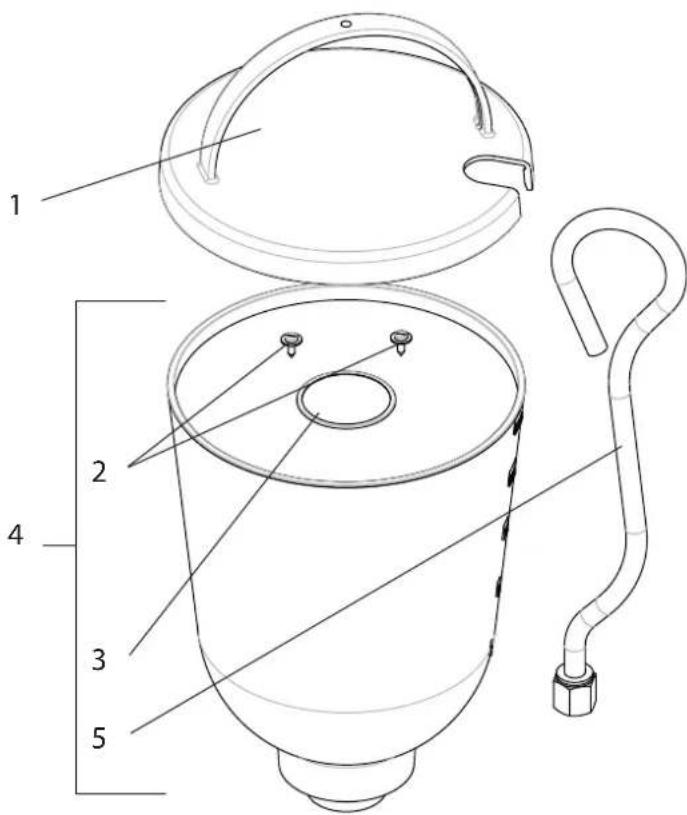

11.7 ELENCO DEI RICAMBI CONTENITORE SUPERIORE

POS.	N° ORD. NOME
- 034	1 265 Contenitore superiore completo da 5 l
1 034	0 901 Coperchio
2	0037 6070003 756	Disco filtrante, larghezza di maglia 0,8 mmopzionale:Disco filtrante, larghezza di maglia 0,4 mm
3 990	2 306 Vite combinata per lamiera 3,9x13 (2)
4 034	0 904 Contenitore superiore
5 034	0 908 Tubo di ritorno

1 2 3 4 5

Figura dei ricambi contenitore superiore

11.8 ELENCO DEI RICAMBI CONTENITORE SUPERIORE CON TOPCLEAN

POS. N° ORD. NOME
-	0341 268 Contenitore superiore completo con TopClean
1 0340	904	Contenitore superiore completo da 5 l (Disco filtrante... vedi punto 11.7)
2 0340	901 Coperchio
3 0340	271 Anello di pulitura TopClean, completo
4 0340	270 Tubo di ritorno
5 0340	499 Collegamento a vite
6 0340	466 Anello distributore
7 0340	500 Saracinesca girevole
8 9971	486 Anello O	4x2 (FFPM)

igura dei ricambi contenitore superiore con TopClean

CONTROLLO DELL'APPARECCHIO

All'occorrenza, e tuttavia almeno ogni 12 mesi, per motivi di sicurezza consigliamo di far controllare da un esperto se il sicuro funzionamento futuro è garantito.

In caso di apparecchi inattivi è possibile rimandare il controllo no alla successiva messa in funzione.

Inoltre, è necessario osservare anche tutte le disposizioni nazionali (eventualmente divergenti) sul controllo e sulla manutenzione.

Per domande rivolgersi ai centri servizio clienti della ditta Wagner.

AVVERTENZA IMPORTANTE SULLA RESPONSABILITÀ CIVILE DEL PRODUTTORE

In base a una direttiva UE, il produttore risponde illimitatamente dei difetti del prodotto soltanto se tutti i componenti sono di sua produzione o sono stati da lui approvati e se gli apparecchi sono stati montati e utilizzati correttamente. L'utilizzo di accessori e ricambi di terze parti può far decadere interamente o parzialmente la garanzia quando l'uso di tali accessori o ricambi determina un difetto del prodotto. In casi estremi, le autorità competenti possono vietare l'uso dell'intero apparecchio.

Con gli accessori ed i ricambi originali WAGNER si ha la garanzia del rispetto di tutte le norme di sicurezza.

AVVERTENZA SULLO SMALTIMENTO

Ai sensi della direttiva europea 2002/96/CE sullo smaltimento di apparecchiature elettriche e della sua attuazione in legge dello stato, questo prodotto non deve essere smaltito insieme ai ri uti domestici, ma deve essere riciclato in maniera ecologica.

L'apparecchio WAGNER in disuso viene ritirato da noi o dalle nostre rappresentanze commerciali, le quali lo smaltiscono in modo ecologico. In questo caso rivolgersi ad uno di nostri centri di assistenza o ad una delle nostre rappresentanze commerciali o direttamente a noi.

DICHIARAZIONE DI GARANZIA

(edizione 01/02/2009)

1. Garanzia

Tutti gli apparecchi professionali Wagner di applicazione della vernice (di seguito chiamati “prodotti”) sono stati accuratamente collaudati e testati e sono stati sottoposti a severissimi controlli da parte dell’assicurazione di qualità Wagner. Wagner fornisce pertanto una garanzia estesa esclusivamente all’utilizzatore industriale o professionale (di seguito chiamato “cliente”) che ha acquistato il prodotto presso un rivenditore specializzato autorizzato; tale garanzia vale per i prodotti speci cati in Internet alla pagina www.wagner-group.com/pro -guarantee.

Questa garanzia non limita i diritti per i vizi della cosa che possiede l'acquirente in base al contratto di acquisto né i diritti legali.

Forniamo la garanzia nella forma seguente: a nostra discrezione il prodotto - o i suoi singoli pezzi - sarà sostituito o riparato, oppure l'apparecchio sarà ritirato dietro rimborso del prezzo di acquisto. I costi per il materiale e la manodopera saranno a nostro carico. I prodotti o i pezzi sostituiti diventeranno di nostra proprietà.

2. Durata della garanzia e registrazione

Il periodo di garanzia è di 36 mesi, in caso di uso industriale o di uso che comporta pari sollecitazioni, come in particolare il funzionamento durante più turni di lavoro o il noleggio, la garanzia è di 12 mesi.

Anche per gli azionamenti che funzionano a benzina e aria forniamo 12 mesi di garanzia.

Il periodo di garanzia decorre dal giorno della consegna da parte del rivenditore specializzato autorizzato. Fa fede la data indicata sul documento di acquisto originale.

Per tutti i prodotti acquistati presso un rivenditore specializzato autorizzato a partire dallo 01/02/2009 la durata della garanzia si estende di 24 mesi se l'acquirente registra gli apparecchi, secondo le seguenti disposizioni, entro 4 settimane dal giorno della consegna da parte del rivenditore specializzato autorizzato.

La registrazione si e ettua in Internet alla pagina www.wagner-group.com/pro -guarantee.

Come conferma vale il certi cato di garanzia e il documento di acquisto originale da cui risulta la data dell'acquisto. La registrazione può essere eettuata solamente se l'acquirente fornisce la propria autorizzazione all'archiviazione dei dati personali che deve inserire per la registrazione.

Gli interventi in garanzia non estendono né rinnovano il termine di garanzia per il prodotto.

Allo scadere del relativo periodo di garanzia non è più possibile far valere alcun diritto di garanzia.

3. Espletamento

Se durante il periodo di garanzia appaiono difetti di materiale, di lavorazione o di prestazioni dell'apparecchio, allora si devono far valere immediatamente i diritti di garanzia, comunque non oltre un termine di 2 settimane.

Per l'espletamento della garanzia ci si può rivolgere al rivenditore specializzato autorizzato che ha consegnato l'apparecchio. I diritti di garanzia possono comunque essere fatti valere anche presso i nostri centri di assistenza riportati nel manuale d'uso. Il prodotto deve essere spedito o presentato insieme al documento di acquisto originale, che deve indicare la data di acquisto e la denominazione del prodotto. Per il ricorso al prolungamento della garanzia deve essere inoltre accluso il certificato di garanzia.

Sono a carico del cliente i costi e i rischi di perdita o danneggiamento del prodotto durante il percorso verso o da il centro che espleta i diritti di garanzia o che riconsegna il prodotto riparato.

4. Esclusione della garanzia

La garanzia non copre quanto segue:

- I pezzi che sono soggetti a naturale usura dovuta all'uso o ad altro, come pure difetti del prodotto riconducibili a naturale usura dovuta all'uso o ad altro. Questo vale in particolare per cavi, valvole, guarnizioni, ugelli, cilindri, pistoni, elementi dell'involucro che conducono il fluido, filtri, tubi flessibili, tenute, rotori, statori, ecc. I danni dovuti all'usura sono provocati in particolare da materiali di rivestimento smeriglianti, come per esempio dispersioni di colle in solventi acquosi, intonaci, mastici, colle, smalti, fondo al quarzo.

-In caso di difetti degli apparecchi dovuti al mancato rispetto delle istruzioni d'uso, utilizzo inappropriato o non corretto, montaggio sbagliato o messa in funzione errata da parte dell'acquirente o di terzi, utilizzo non conforme a quello prescritto, condizioni ambientali anomale, materiali di rivestimento non adatti, influssi chimici, elettrochimici o elettrici, condizioni di funzionamento inappropriate, funzionamento con tensione/frequenza elettrica errata, sovraccarico oppure manutenzione o pulizia insufficienti.

-In caso di difetti degli apparecchi che sono stati provocati dall'utilizzo di accessori, componenti integrativi o pezzi di ricambio che non sono pezzi originali Wagner.

-Prodotti in cui sono state effettuate modifiche o integrazioni.

-Prodotti in cui il numero di serie è stato rimosso o reso illeggibile.

-Prodotti in cui sono stati effettuati tentativi di riparazione da persone non autorizzate.

-Prodotti che si discostano lievemente dalla qualità standard di produzione e che sono irrilevanti per il valore e l'idoneità all'uso dell'apparecchio.

-Prodotti che sono stati disassemblati parzialmente o completamente.

5. Regolamenti integrativi

Le suddette garanzie valgono esclusivamente per i prodotti che sono acquistati in UE, CSI, Australia, presso un rivenditore specializzato autorizzato e che sono utilizzati all'interno del paese di riferimento.

Qualora dal controllo risultiche il danno non è coperto da garanzia, le spese di riparazione saranno a carico dell'acquirente.

Le suddette disposizioni regolano in modo conclusivo il rapporto giuridico con noi instaurato. Ulteriori diritti, in particolare per danni e perdite di qualsiasi tipo risultanti dal prodotto o dal suo uso, sono esclusi, tranne quelli nel campo di applicazione della legge sulla responsabilità civile da prodotto.

Rimangono intatti i diritti di garanzia per vizi della cosa nei confronti del rivenditore specializzato.

Per questa garanzia vale il diritto tedesco. La lingua del contratto è il tedesco. Nel caso in cui tra il testo in lingua tedesca e un altro testo in lingua straniera ci siano discrepanze di significato, ha la priorità il significato del testo in lingua tedesca.

J. Wagner GmbH

Repubblica Federale Tedesca

Con riserva di modifiche · Stampato in Germania

WAGNER

D

CE Dichiarazione di conformità

Si dichiara che il modello

Impianto per la verniciatur

é conforme alle segenti disposizioni pertinenti:

Norme armonizzate applicate, in particolare:

Responsabile de la documentation Responsabile della documentazione

WAGNER
