| Tipo di prodotto | Piano cottura a induzione con cappa aspirante integrata |
| Marca | Falmec |
| Modello | Quantum |
| Alimentazione elettrica | 220-240 V ~ 50/60 Hz (monofase) o 380-415 V ~ 50/60 Hz (trifase) |
| Numero di zone di cottura | 4 zone a induzione |
| Potenza totale | 2800-7400 W (a seconda della configurazione) |
| Funzione Booster | Sì, potenza massima per max. 10 minuti |
| Funzione Bridge | Sì, per collegare due zone (sinistra o destra) |
| Funzione Mantenimento in caldo | Sì (Keep Warm, 42°C) |
| Timer | Sì, fino a 99 minuti con spegnimento automatico |
| Tipo di comandi | Tattili (pannello di controllo) |
| Controllo della cappa | Velocità da 1 a 9 + P (boost), timer 15 min, ciclo automatico |
| Filtri metallici antigrasso | Lavabili (in lavastoviglie o a mano), allarme dopo 30 ore di utilizzo |
| Filtro a carbone attivo (opzionale) | Sostituzione ogni 18 mesi (o 2000 ore di utilizzo) |
| Vassoio raccogliolio | Sì, pulibile |
| Sicurezza bambini (blocco comandi) | Sì, attivazione con pressione prolungata (2 s) |
| Rilevamento pentola | Sì, visualizzazione se pentola assente o incompatibile |
| Spegnimento di sicurezza automatico | Sì, temporizzazione in base al livello di potenza (es. 1,5 h alla potenza massima) |

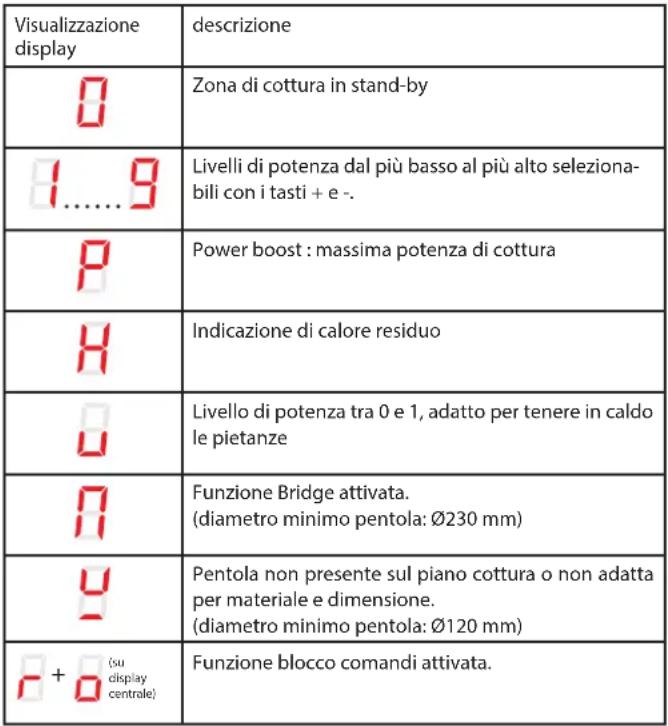

| Indicazione di calore residuo | Sì (simbolo H sul display) |
| Protezione contro il surriscaldamento | Sì, spegnimento automatico e ventilazione interna |
Domande frequenti - Quantum FALMEC
Domande degli utenti su Quantum FALMEC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Cucina in formato PDF gratuitamente! Trova il tuo manuale Quantum - FALMEC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. Quantum del marchio FALMEC.
MANUALE UTENTE Quantum FALMEC
IT - Misure foro per incasso.
IT - Avvitare piano cottura al piano di lavoro (4).
IT - Collegamenti elettrici cappa e piano cottura (5).
IT - Installazione filtro carbone-zeolite (opzionale) (7).
EN - Installing the carbon-zeolite filter (optional) (7).
DE - Installation des Kohlenstoff-Zeolith-Filter (Option) (7).

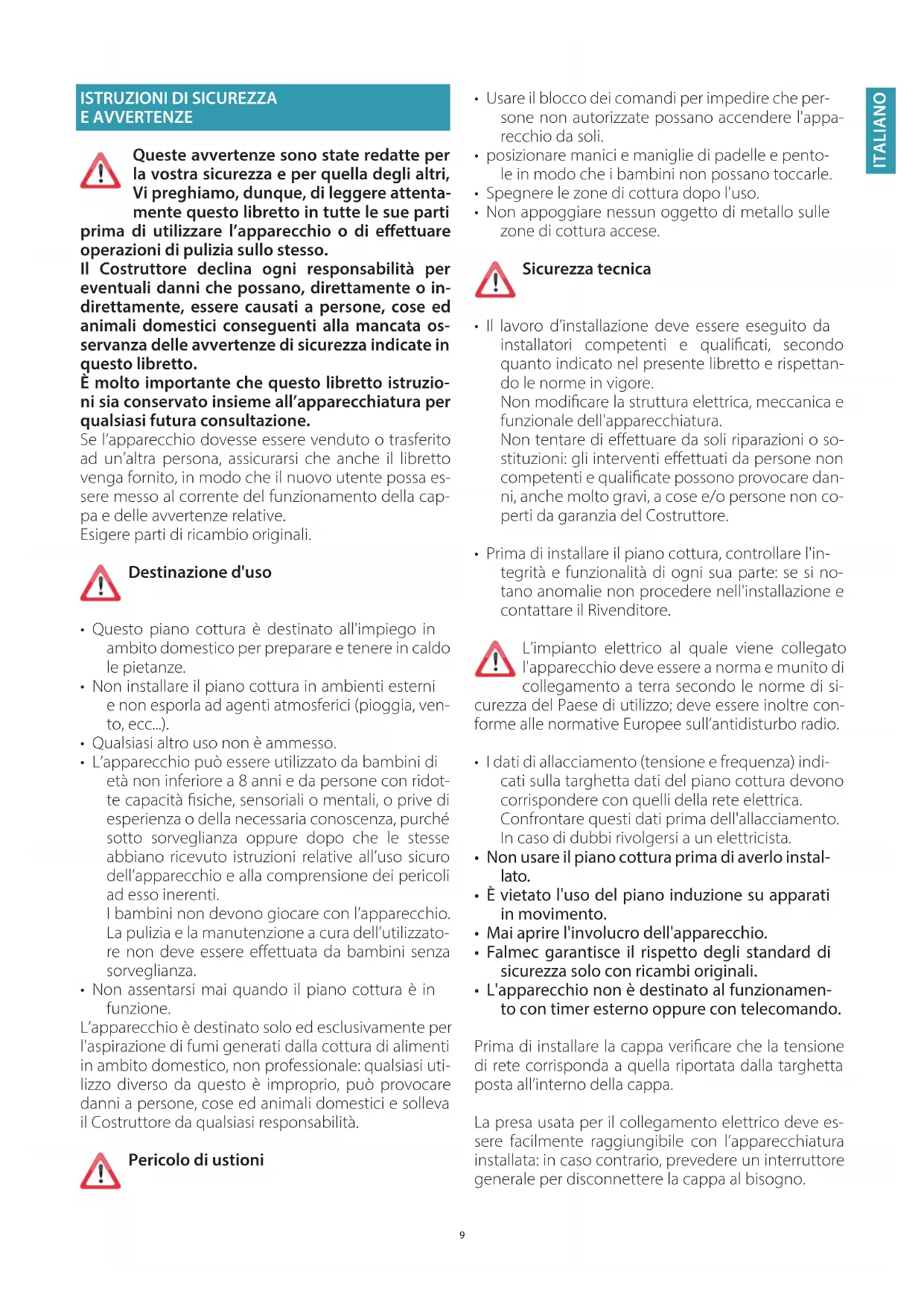

ISTRUZIONI DI SICUREZZA E AVVERTENZE
Queste avvertenze sono state redatte per la vostra sicurezza e per quella degli altri, Vi preghiamo, dunque, di leggere attenta- mente questo libretto in tutte le sue parti prima di utilizzare l'apparecchio o di effettuare operazioni di pulizia sullo stesso.
Il Costruttore declina ogni responsabilità per eventuali danni che possano, direttamente o indirettamente, essere causati a persone, cose ed animali domestici conseguenti alla mancata osservanza delle avvertenze di sicurezza indicate in questo libretto.
È molto importante che questo libretto istruzioni sia conservato insieme all'apparecchiatura per qualsiasi futura consultazione.
Se l'apparecchio dovesse essere venduto o trasferito ad un'altra persona, assicurarsi che anche il libretto venga fornito, in modo che il nuovo utente possa essere messo al corrente del funzionamento della cappa e delle avvertenze relative.
Esigere parti di ricambio originali.
Destinazione d'uso
- Questo piano cottura è destinato all'impiego in ambito domestico per preparare e tenere in caldo le pietanze.
- Non installare il piano cottura in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...).
- Qualsiasi altro uso non è ammesso.
- L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse abbiano ricevuto istruzioni relative all'uso sicuro dell'apparecchio e alla comprensione dei pericoli ad esso inerenti.
I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione a cura dell'utilizzatore non deve essere effettuata da bambini senza sorveglianza.
- Non assentarsi mai quando il piano cottura è in funzione.
L'apparecchio è destinato solo ed esclusivamente per l'aspirazione di fumi generati dalla cottura di alimenti in ambito domestico, non professionale: qualsiasi utilizzo diverso da questo è improprio, può provocare danni a persone, cose ed animali domestici e solleva il Costruttore da qualsiasi responsabilità.
Pericolo di ustioni
- Usare il blocco dei comandi per impedire che persone non autorizzate possano accendere l'apparecchio da soli.
- posizionare manici e maniglie di padelle e pentole in modo che i bambini non possano toccarle.
- Spegnere le zone di cottura dopo l'uso.
- Non appoggiare nessun oggetto di metallo sulle zone di cottura accese.
Sicurezza tecnica
- Il lavoro d'installazione deve essere eseguito da installatori competenti e qualificati, secondo quanto indicato nel presente libretto e rispettando le norme in vigore.
Non modificare la struttura elettrica, meccanica e funzionale dell'apparecchiatura.
Non tentare di effettuare da soli riparazioni o sostituzioni: gli interventi effettuati da persone non competenti e qualificate possono provocare danni, anche molto gravi, a cose e/o persone non coperti da garanzia del Costruttore.
- Prima di installare il piano cottura, controllare l'integrità e funzionalità di ogni sua parte: se si notano anomalie non procedere nell'installazione e contattare il Rivenditore.
L'impianto elettrico al quale viene collegato l'apparecchio deve essere a norma e munito di collegamento a terra secondo le norme di sicurezza del Paese di utilizzo; deve essere inoltre conforme alle normative Europee sull'antidisturbo radio.
- I dati di allacciamento (tensione e frequenza) indicati sulla targhetta dati del piano cottura devono corrispondere con quelli della rete elettrica. Confrontare questi dati prima dell'allacciamento. In caso di dubbi rivolgersi a un elettricista.
- Non usare il piano cottura prima di averlo installato.
- È vietato l'uso del piano induzione su apparati in movimento.
- Mai aprire l'involucro dell'apparecchio.
- Falmec garantisce il rispetto degli standard di sicurezza solo con ricambi originali.
- L'apparecchio non è destinato al funzionamento con timer esterno oppure con telecomando.
Prima di installare la cappa verificare che la tensione di rete corrisponda a quella riportata dalla targhetta posta all'interno della cappa.
La presa usata per il collegamento elettrico deve essere facilmente raggiungibile con l'apparecchiatura installata: in caso contrario, prevedere un interruttore generale per disconnettere la cappa al bisogno.
Ogni eventuale modifica all'impianto elettrico dovrà essere eseguita solo da un elettricista qualificato.
In caso di malfunzionamenti dell'apparecchio, non tentare di risolvere da soli il problema, ma contattare il Rivenditore o un Centro di Assistenza autorizzato per la riparazione.
Durante l'installazione, disinserire l'apparecchio togliendo la spina o agendo sull'intore generale.
SICUREZZA SCARICO FUMI
Non collegare l'apparecchio a condotti di scarico dei fumi prodotti dalla combustione (ad es. caldaie, caminetti, ecc...)
Prima dell'installazione della cappa assicurarsi che si-ano rispettate tutte le normative vigenti sullo scarico dell'aria all'esterno del locale.
AVVERTENZE PER L'UTILIZZO
- Prima di mettere in funzione l'apparecchio per la prima volta, rimuovere eventuali pellicole protettive e adesivi.
- Durante l'uso, pentole e stoviglie possono causare dei rumori che possono dipendere da:
- un livello di potenza elevato.
- materiali diversi del fondo delle pentole.
- Non utilizzare mai acqua per spegnere il fuoco. Disattivare la zona di cottura. Soffocare le fiamme con un coperchio, una coperta ignifuga o qualcosa di simile.
- Non conservare oggetti infiammabili nei cassetti posti sotto il piano cottura. Il portaposate, deve essere in materiale resistente al calore.
- Non riscaldare pentole o padelle vuote e controllare sempre che le pentole abbiano al loro interno una quantità minima di liquidi.
- Spegnere sempre il piano cottura dopo l'uso.
- Controllare continuamente la cottura in caso di uso di grassi e oli, in quanto possono infiammarsi rapidamente.
- Riscaldare grassi e oli al massimo per un minuto e non utilizzare mai la funzione Booster.
- Prestare attenzione a non ustionarsi durante e dopo l'uso del dispositivo.
- Assicurarsi che nessun cavo elettrico fisso o mobile del dispositivo entri in contatto con il vetro o una padella calda.
• Non utilizzare il piano cottura per riscaldare barattoli. - Non applicare nessun tipo di copertura al piano induzione.
- I cavi elettrici non devono entrare in contatto col piano cottura.
- Si consiglia di proteggere le mani dal calore usando delle apposite presine. Utilizzare esclusivamente guanti o presine asciutti.
- Usare solo pentole e padelle a fondo liscio e magnetico idonee per piani induzione.
- Evitare che zucchero, materiali sintetici o pellicole d'alluminio entrino a contatto con le zone calde. Queste sostanze, durante il raffreddamento, possono provocare crepe o altre alterazioni sulla superficie vetroceramica: spegnere il dispositivo e rimuovere immediatamente dalla zona di cottura ancora calda
- Spostare le pentole sollevandole per non strisciare la superficie del piano cottura.
- Pentole e piano cottura devono essere perfettamente puliti prima di entrare in contatto.
• Non far cadere alcun oggetto sopra il piano cottura!
Usare solo pentole con fondo magnetico. Altri materiali non sono ammessi.
Usare pentole di dimensioni adeguate alla zona di cottura desiderata.
Scelta delle pentole
Pentole adatte per l'induzione:
Sono adatte all'uso sui piani ad induzione solamente le pentole con fondo completamente magnetizzabile, sufficientemente largo e perfettamente piano.
Il fondo è magnetizzabile se un magnete aderisce su ogni punto del fondo della pentola.
L'utilizzo di pentole con fondo irregolare puo' ostacolare il rilevamento della pentola ed il suo riscaldamento.
Pentole adatte (esempi):
- Pentole in acciaio smaltato con fondo spesso
- Pentole in ghisa con fondo smaltato
- Pentole in acciaio inox multistrato
- Pentole in acciaio inossidabile ferritico
Dimensione del fondo della pentola:
| Zona cottura Dimensione minima | |
| Singola 120mm | |
| Bridge 230mm |
Pentole non adatte per l'induzione:
Non sono adatte all'uso sui piani ad induzione le pentole con fondo non magnetizzabile o solo parzialmente magnetizzabile, con dimensione inferiore al minimo indicato e non perfettamente piano.
Pentole non adatte (esempi):
- Pentole in rame
- Pentole in alluminio
- Pentole in ceramica
- Pentole in terracotta
- Pentole in acciaio inox
Rumorosità durante la cottura
Le pentole possono produrre rumore durante la cottura: non è un malfunzionamento e non influisce sul funzionamento del prodotto.
Il rumore prodotto dipende dal tipo di pentola e dal tipo di fondo; se risulta particolarmente fastidioso si consiglia di sostituire la pentola.
Ronzii, sibili, crepitii e vibrazioni sono dovuti al trasferimento d'energia sul fondo della pentola, e sono generati dai vari materiali che lo compongono. Si notato a livelli alti di potenza, diminuiscono con il diminuire del livello di potenza impostato.
Fruscio della ventilazione interna: l'apparecchio è dotato di una ventilazione per regolare la temperatura interna la piano ad induzione. La ventilazione puo' rimanere accesa anche dopo aver spento l'apparecchio
Utilizzare sempre una pentola o padella su ciascuna zona di cottura, anche in fuzione BRIDGE.
- Non appoggiare stoviglie calde sui tasti sensori e sulle spie perché possono danneggiare l'elettronica sottostante.
Tenere i comandi e le spie sempre puliti.
• Non conservare oggetti metallici direttamente al di sotto del piano cottura.
- Usare possibilmente sempre dei coperchi per evitare dispersione di calore.
• Cuocere con poca acqua.
- Dopo aver iniziato ad arrostire o a cuocere le pietanze portare il livello di potenza su un livello più basso.
Indicazioni per la sicurezza e avvertenze
Avvertenza per persone con pacemaker:
tenere presente che nelle immediate vicinanze dell'apparecchio, quando è in funzione, si genera un campo elettromagnetico. La possibilità che il funziona-
mento del pacemaker ne risenta è molto remota.
In caso di dubbi rivolgersi al produttore del pacemaker o al proprio medico.
Il campo elettromagnetico del piano cottura acceso può pregiudicare il funzionamento di oggetti magnetizzabili. Carte di credito, dispositivi di salvataggio, calcolatrici tascabili ecc. non si devono trovare nelle immediate vicinanze di un piano cottura acceso.
Oggetti metallici conservati in un cassetto posto sotto l'apparecchio possono diventare incandescenti se l'apparecchio viene usato in maniera prolungata. Non conservare oggetti metallici in un cassetto posto direttamente al di sotto del piano cottura.
L'apparecchio è dotato di ventole di raffreddamento. Se al di sotto dell'apparecchio incassato si trova un cassetto, bisogna interporre un setto di separazione tra lo stesso cassetto e la parte inferiore dell'apparecchio, così da osservare la necessaria aerazione del piano cottura e garantire che tali ventole non possano essere ostruite.
Non utilizzare mai contemporaneamente due pentole o padelle su un'unica zona cottura o una zona cottura rettangolare o un'area cottura PowerFlex.
Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale.
Non utilizzare la cappa con le mani bagnate o piedi scalzi.
Quando l'apparecchio non viene usato, controllare sempre che tutte le parti elettriche, (luci, aspiratore), siano spente.
Non appoggiare nessun oggetto sopra le alette motorizzate.
Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
Non utilizzare mai la cappa senza i filtri metallici antigrasso; grasso e sporco in questo caso si depositerebbero nell'apparecchio compromettendone il funzionamento.
Parti accessibili della cappa possono essere calde se utilizzate insieme con apparecchi di cottura.
Non effettuare operazioni di pulizia quando parti della cappa sono ancora calde.
Se la pulizia non è condotta secondo le modalità e i prodotti indicati nel presente libretto è possibile un rischio di incendio.
Disinserire l'interruttore generale quando l'apparecchio non viene utilizzato per periodi prolungati di tempo.
In caso di utilizzo contemporaneo di altre utenze (caldaie, stufe, caminetti, ecc.) alimentate a gas o con altri combustibili, provvedere ad una adeguata ventilazione del locale in cui avviene l'aspirazione dei fumi, secondo le norme vigenti.
INSTALLAZIONE
parte riservata solo a personale qualificato
Prima di effettuare l'installazione della cappa, leggere attenta- mente il cap. "ISTRUZIONI DI SICUREZZA E AVVERTENZE".
CARATTERISTICHE TECNICHE
I dati tecnici dell'apparecchio sono riportati su etichette posizionate all'interno della cappa.
POSIZIONAMENTO
Non installare la cappa in ambienti esterni e non esporla ad agenti atmosferici (pioggia, vento, ecc...).
PIANO COTTURA
(parte riservata solo a personale qualificato)
Prima di effettuare qualsiasi operazione sul piano scollegare l'apparecchio dalla rete elettrica.
Assicurarsi che non vengano scollegati o tagliati fili elettrici all'in-
terno del piano:
in caso contrario contattare il Centro Assistenza più vicino.
Per l'allacciamento elettrico rivolgersi a personale qualificato.
Il collegamento deve essere eseguito in conformità con le disposizioni di legge in vigore.
Prima di collegare il piano alla rete elettrica, controllare che:
- la tensione di rete corrisponda a quella riportata sui dati di targa posti all'interno del piano;
- l'impianto elettrico sia a norma e possa sopportare il carico (vedì caratteristiche tecniche posizionate all'interno del piano);
- la spina e il cavo, di alimentazione, non devono entrare in contatto con temperature superiori a 70 °C;
- l'impianto di alimentazione sia munito di efficace e corretto collegamento di terra secondo le norme vigenti;
- la presa usata per il collegamento sia facilmente raggiungibile una volta installato il piano.
In caso di :
apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo "normalizzato". Il fili devono essere collegati come segue: giallo-verde per la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve essere collegata ad un'adeguata presa di sicurezza.
- apparecchio fisso non provvisto di cavo di alimentazione e di spina, o di altro dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III.
- Tali dispositivi di disconnessione devono essere previsti nella rete di alimentazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non vengano rispettate.
SICUREZZE DEL PIANO COTTURA
Spegnimento di sicurezza
Se una zona di cottura supera il tempo massimo di accensione alla stessa potenza, viene spenta automaticamente e appare l'indicazione del calore residuo.
Per rimettere in funzione la zona di cottura, toccare i tasti necessari.
| Livello di potenza | low | 1 2 | 3 4 5 | 6 7 8 9 | P | ||||||
| Durata massima di funziona-mento in ore | 8,7 2,0 | 8,7 | 6,7 5,3 | 4,3 | 3,5 2,8 | 2,3 1,9 | 1,5 |
Il piano di cottura si spegne automaticamente se uno o più comandi rimangono coperti per oltre 10 secondi.
Per ripristare il corretto funzionamento:
- togliere gli oggetti dal pannello comandi.
- pulire il pannello comandi.
- riaccendere il piano cottura e la zona interessata.
Dispositivo antisurriscaldamento
Prima che gli elementi del piano cottura possano surriscaldarsi, il controllo riduce la potenza utilizzata seguendo questa procedura di protezione:
- Disattivazione booster e power booster se accesi.
– Riduzione del livello di potenza impostato. - Spegnimento della zona cottura interessata.
Sul display delle zone cottura compare il messaggio "E2".
È possibile rimettere in funzione la zona cottura quando la segnalazione di guasto si spegne.
ISTRUZIONI DI SICUREZZA
PER IL MONTAGGIO
Installare il piano cottura solo dopo aver installato basi e pensili della cucina. Assicurarsi che i piani di lavoro siano stati impiallacciati con collante termoresistente per non subire deformazioni o distacchi.
È proibito installare l'apparecchio sopra frigoriferi o congelatori, lavastoviglie, lavatrici o asciugabiancheria.
Collegamento del piano
| rete Connessione | Sezione | del cavo | Cavo di alimentazione | Calibro del sezionatore |
| 220V - 240V~50/60Hz | 1P+N / 2P 3 x | 2.5 mm^2 | H 05 VV - FH 05 RR - F | 25 A * |
| 380V - 415V~50/60Hz | 2P+N 4 x 1 | 5 mm^2 | H 05 VV - FH 05 RR - F | 16 A * |
| 380V - 415V~50/60Hz | 3P+N 5 x 1 | 5 mm^2 | H 05 VV - FH 05 RR - F | 16 A * |
* calcolato con il fattore di contemporaneità conformemente alla norma EN 60 335-2-6.
| Caratteristica | |
| Potenza totale 2800-7400W | |
| Posizione 1 | |
| Potenza nominale 1600W | |
| Potenza booster 1850W | |
| Posizione 2 | |
| Potenza nominale 2100W | |
| Potenza booster (1/2) 3000W | |
| Posizione 3 | |
| Potenza nominale 2100W | |
| Potenza booster (1/2) 3000W | |
| Posizione 4 | |
| Potenza nominale 1600W | |
| Potenza booster 1850W |
| Comando descrizione | |
| 1 | Piano cottura ON/OFF. In caso non venga attivato nessun altro comando, il piano si spegne automaticamente dopo pochi secondi |
| Selezione zona cottura anteriore. Se premuto assieme a attiva la funzione BRIDGE. | |
| Selezione zona cottura posteriore. Se premuto assieme a attiva la funzione BRIDGE. | |
| Blocco comandi: premuto per più di 2 secondi inibisce tutti i comandi. Per sbloccare i comandi, ripetere l'operazione. | |
| + | Incremento livello di potenza per la cottura e selezione booster, o incremento del tempo di cottura della funzione TIMER. |
| - | Decremento livello di potenza per la cottura, o decremento del tempo di cottura della funzione TIMER. |
 |
FUNZIONAMENTO E USO DEL PIANO INDUZIONE
USARE SOLO PENTOLE PER PIANI INDUZIONE.
Quando si accende una zona cottura il fondo della pentola si riscalda.
La zona cottura si riscalda solamente grazie al calore ceduto dalla pentola. L'induzione rileva automaticamente le dimensioni della pentola.
La potenza di riscaldamento deve essere scelta in base a cosa si vuole cucinare.
Qui sotto viene riportata una breve tabella:
AREE DI REGOLAZIONE
| 1 - 2 | FondereRiscaldare | Salse, burro, cioccolato,gelatinaPiatti precotti |
| 2 - 3 | MontareScongelare | Riso, budino e piatti cottiVerdure, pesce, prodottisurgelati |
| 3 - 4 | Vapore | Verdure, pesce, carne |
| 4 - 5 | Bollire | Patate lesse, zuppe, pastaVerdure fresche |
| 6 - 7 | Cucinare a fuoco dolce | Carne, fegato, uova, salsicceGoulash, rolate, trippa |
| 7 - 8 | CuocereFriggere | Patate, ciambelle, tortini |
| 9 | Friggere, portare a ebollizione | Bistecche, frittateBollire |
| P Friggere, Portare aebollizione | Portare a ebollizioni grandiquantità d'acqua | |
Nota: il tempo di riscaldamento dei piani cottura a induzione è più breve rispetto a quello dei piani cottura a gas.
FUNZIONI DI BASE
Vedi tabella del modello corrispondente alla pagina precedente.
FUNZIONE BRIDGE
Questa funzione permette di far funzionare assieme le zone di cottura 1-2 e/o 3-4
Per l'attivazione:
- Attivare il piano cottura;
premere contemporaneamente i simboli
- comparirà il simbolo sul display dell'area di cottura anteriore;
- Con i tasti + e - regolare la potenza.
Nota: funzione attivabile solo tra le 2 piastre di destra o di sinistra.
DISATTIVAZIONE funzione BRIDGE:
premere contemporaneamente i simboli
FUNZIONE BOOSTER
Il Booster rafforza la potenza, affinché si possano riscaldare grandi quantità (p.es. di acqua per cuocere la pasta).
Questo rafforzamento di potenza è attivo per max. 10 minuti.
- Accendere il piano cottura;
- selezionare la zona di cottura;
- toccare (+) fino a quando sul display non viene visualizzato P sulla zona di cottura.
Nota: è possibile regolare in solo una piastra di destra e una di sinistra per volta (in totale non più di 2).
Se la piastra 1(4) è regolata in P, la vicina 2(3) non può essere regolata oltre il livello B. Se è la 2(3) ad essere in P, 1(4) si spegne.
FUNZIONE KEEP WARM
42°C - Mantenimento temperatura cibi cotti:
Accendere piano cottura;
Selezionare zona cottura;
Toccare il tasto (+) e poi il tasto (-): comparira il simbolo
Spegnimento Piano cottura
Per spegnere la zona di cottura:
Toccare il tasto (-) fino a che sul display della zona di cottura viene visualizzato 0.
Se la zona di cottura è ancora molto calda viene indicato il calore residuo H.
Spegnere il piano di cottura
Toccare il tasto ①: tutte le zone di cottura vengono disattivate.
Sui display delle zone di cottura ancora molto calde comparirà il simbolo R.
Non toccare le zone di cottura finché la spia è accesa.
FUNZIONE TIMER E SPEGNIMENTO AUTOMACO DEL PIANO COTTURA
Il timer ha due funzioni:
1 - TEMPORIZZATORE;
2 - SPEGNIMENTO AUTOMATICO di una o più zone di cottura.
È possibile impostare una durata fino a 99 minuti.
Al termine del tempo impostato appare 00 sul display relativo al tempo e si attiva un segnale acustico che si disattiva premendo i tasti (+) o (-).
TEMPORIZZATORE
Per impostare:
-
Accendere il piano (se spento) con tasto ⓔ toccare contemporaneamente i tasti (+) e (-).
-
Impostare il tempo desiderato toccando i tasti (+) e (-).
Il timer inizia a scorrere.
Per modificare il tempo ripetere la procedura dal punto 1.
Per annullare il timer:
-
Accendere il piano (se spento) e toccare contemporaneamente i tasti (+) e (-).
-
Premere il tasto (-) per portare il tempo a 00.
SPEGNIMENTO AUTOMATICO
Per la funzione di spegnimento automatico:
1 - accendere il piano cottura;
2 - selezionare la zona di cottura;
3 - selezionare livello di potenza;
4 - impostare il timer come descritto in precedenza.
Per impostare lo spegnimento automatico per un'altra zona cottura, ripetere la procedura dal punto 2.
TEMPORIZZATORE e SPEGNIMENTO AUTOMATICO possono essere utiliz-zate contemporaneamente.
COSA FARE IN CASO DI PROBLEMI DEL PIANO COTTURA
Il piano cottura o le zone di cottura non si accendono:
- Il piano non è collegato alla rete elettrica.
- Il fusibile di protezione è scattato.
- Controllare se il blocco non è attivo.
• I tasti sono ricoperti da acqua o grasso. - Un oggetto è posizionato sui tasti.
Appare il simbolo
• Non vi è alcuna casseruola sulla zona di cottura.
- Il contenitore utilizzato non è compatibile con l'induzione.
- Il diametro del fondo della casseruola è troppo piccolo rispetto alla zona di cottura.
Appare il simbolo [E]:
- Scollegare e ricollegare il piano cottura.
- Contattare il Servizio di assistenza post-vendita.
Una delle zone o tutto il piano cottura si spegne:
- Il sistema di sicurezza anti surriscaldamento è attivo;
- Il piano cottura o una zona cottura è rimasta accesa per troppo tempo;
- uno o più tasti sono coperti;
- una delle pentole è vuota e il fondo si è surriscaldato.
La ventola continua a funzionare dopo lo spegnimento del piano:
- Questo non è un'anomalia: la ventola continua a proteggere la centralina elettronica del dispositivo.
- La ventola si arresta automaticamente.
CODICI ERRORE DEL PIANO COTTURA
In caso di errore, ai fini del supporto per l'assistenza tecnica, l'IU visualizza i codici errore.
Insieme al documento fornito "Codici errore Basic 2", che include informazioni dettagliate, è disponibile una descrizione completa di matrici di errore.
Di seguito vengono elencati i codici errore standard E.G.O.. l'IU personalizzata potrebbe essere diversa. Gli errori generali standard dell'UI (Er xx) e gli errori della zona di cottura (E/x) differiscono. In caso di errori della zona di cottura, il display della zona non corretta di cottura lampeggia, alternando "E" e un codice esadecimale "X".
| Codice errore | Descrizione Possibili cause | Soluzione |
| In caso di visualizzazione di una "C" fissa, è possibile configurare la zona di cottura | Nessun errore, l'utente è nel menu impostazioni. | |
| In caso di visualizzazione di una "C" lampeggiante, sarà eseguita la configurazione della cottura. Dopo una corretta configurazione, il relativo display visualizza "-". Se "-" non viene visualizzato, controllare le possibili cause relative a E/5 | Nessun errore, l'utente è nel menu impostazioni | |
| Una "E" lampeggiante su ciascuna zona di cottura indica che tutte le configurazioni saranno cancellate | Nessun errore, l'utente è nel menu impostazioni | |
| Sono stati superati i limiti di temperatura | La temperatura del vetro o Pt è troppo alta NTC -> temperatura elettronica troppo alta |
| Pentola non ideona, p.es. perdita delle proprietà magnetiche a causa della temperatura nel fondo | Sul modulo, una pentola crea un punto di funzionamento non corretto, in grado di danneggiare i dispositivi, p.es. IGBT. | 1. L'errore viene automaticamente annullato dopo 8 secondi ed è possibile utilizzare nuovamente la zona di cottura. In caso di ulteriori errori successivi, sostituire la pentola. 2. Il modulo deve essere modificato in caso di visualizzazione di errore senza una pentola sulla zona di cottura. | |
| Modulo induzione non configurato (tutti i moduli di induzione rispondono all'IU ma ogni elemento è correlato alla zona di cottura specifica). | Modulo di induzione non configurato | Cancellare la configurazione del piano di cottura e attivare la configurazione manuale. Avviare il menu di impostazioni IU per configurare il modulo induzione. Se i punti elencati non funzionano, sostituire il modulo. | |
| Nessuna comunicazione tra IU e modulo induzione | Modulo induzione non alimentato. Cablaggio difettoso o danneggiato | Controllare l'alimentazione e i collegamenti LIN. Se il collegamento è corretto, sostituire il modulo | |
| Guasto alimentazione di rete | 1. Malfunzionamento nel rilevamento di frequenza dell'alimentazione di rete 2. Sovratensione | Controllare la tensione e la frequenza dell'alimentazione di rete. Se corrette, sostituire il modulo | |
| Nessun guasto identificabile | Sostituire il modulo o l'interfaccia utente | ||
| Guasto ventola Ventola o controllo elettronico difettosi | Sostituire il modulo | ||
| Sonda termica difettosa su induttore | Segnale sensore al di fuori del campo valido; sensore o controllo elettrico difettosi | Sostituire il modulo | |
| Difetto hardware del modulo induzione | Dispositivo hardware difettoso rilevato dal controllo automatico del modulo | Sostituire il modulo | |
| Errore configurazione | 2 zone di cottura dedicate allo stesso elemento dell'IU | Eliminare la configurazione manuale in corso con il menu impostazioni | |
| Valore fisso sen- sore (funzione di prova per sonda T su induttore) | Nessun cambia- mento termico rilevante (10 K) entro 5 minuti dall'accensione del piano di cottura | Raffreddare il sistema | |
| Nessuna funzionalità e nessuna visualizza-zione | Sovratensione sull'alimentazione a commuta-zione (nessuna funzionalità) | Collegamento a 400 V | Scollegare e rettifi-care il collegamento della linea di alimentazione |
Nota:
non tutti i guasti possono essere rilevati automaticamente dal sistema, p.es. in caso di difetto di alimentazione dell'interfaccia utente.
CAPPA
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)
In questa versione, fumi e vapori vengono convogliati verso l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collegato tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
- un diametro non inferiore a quello di raccordo della cappa.
- una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare che la condensa refluisca nel motore.
- il numero minimo indispensabile di curve.
- la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capacità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in presenza di motori con 800m³/h o superiori.
Deviazione per la Germania:
quando la cappa da cucina e apparecchi alimentati con energia diversa da quella elettrica sono in funzione simultaneamente, la pressione negativa nel locale non deve superare i 4 Pa (4 x 10-5 bar).
CAPPA A RICICLO INTERNO (FILTRANTE)
In questa versione l'aria passa attraverso i filtri Carbon.Zeo (optional) per essere purificata e riciclata nell'ambiente.
Controllare che i filtri al Carbon.Zeo siano montati sulla cappa, in caso negativo applicarli come indicato nelle istruzioni di montaggio.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualificato
La cappa ha la possibilità di essere installata in varie configurazioni.
Le fasi di montaggio generiche valgono per tutte le installazioni; seguire invece dove specificato le fasi corrispondenti all'installa-
zione desiderata.
FUNZIONAMENTO CAPPA
QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convogliare fumi e vapori verso la superficie di aspirazione. Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione di tutti i vapori e odorì: con la funzione Timer, è possibile impostare l'autospegnimento della cappa dopo 15 minuti di funzionamento.
QUALE VELOCITÀ SCEGLIERE?
velocità (1-3): mantiene l'aria pulita con bassi consumi di energia elettrica.
velocità (4-5): condizioni normali di utilizzo.
velocità (6-7): presenza di forti odori e vapori.
velocità (8-P): rapidi smaltimenti di odori e vapori.
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
I filtri "Carbon.Zeo" devono essere riattivati ogni 18 mesi e sostituiti ogni 3 anni.
Per ulteriori dettagli vedere cap "MANUTENZIONE".
PULSANTIERA TOUCH
| + | Aumento velocità da 1 a...9 (fino "P").Velocità "P": attiva solo per pochi minuti, poi velocità 9. |
| - | Decremento Velocità da P a 1. |
| L | Con cappa attiva (impulso breve): TIMER (Led rosso lampeggian-te)Autospegnimento dopo 15min.La funzione si disattiva (Led rosso spento) se:- Si spegne il motore (tasto 1A).- Si preme un'altra volta il tasto TIMER L L-Con cappa spenta (impulso lungo 4s): apertura alette per manu-tenzione cappa e filtri metallici |
| ALLARME FILTRO METALLICO ANTIGRASSOManutenzione dopo circa 30 ore di utilizzo.Premere per 5 secondi il tasto L L per azzerare il contatore. | |
| ALLARME FILTRO CARBON.ZEOManutenzione dopo circa 2000 ore di utilizzo.Premere per 5 secondi il tasto L L per azzerare il contatore.Per attivare l'allarme:A cappa spenta, premere i tasti +per 3 secondiSi accende il led Confermare col tasto + |
Se la pulsantiera è completamente inattiva, prima di contattare il servizio di Assistenza tecnica, togliere temporaneamente (circa 5")
l'alimentazione elettrica all'elettrodomestico, possibilmente agen-
do sull'interruttore generale, per ripristinare il normale funzionamento. Se questo accorgimento non risultasse efficace, contattare il servizio di Assistenza tecnica.
PULIZIA E MANUTENZIONE
ATTENZIONE!
Per la pulizia non utilizzare mai un apparecchio a vapore.
Prima di pulire il piano cottura accertarsi che sia a temperatura ambiente. Pulire sempre il piano cottura dopo ogni uso con un detergente specifico per vetroceramica.
Non utilizzare prodotti contenenti:
- agenti corrosivi (soda, acidi, ammoniaca).
- agenti abrasivi (polveri o paste).
Non lavare i flap in lavastoviglie.
Non utilizzare oggetti appuntiti o abrasivi.
Dopo la pulizia asciugare l'apparecchio con un panno morbido.
CONSIGLI UTILI PER LA MANUTENZIONE
Vi consigliamo di pulire il vostro piano di cottura con regolarità, possibilmente dopo ogni utilizzo. Non usate spugne abrasive o detergenti abrasivi.
Evitate anche i prodotti chimici aggressivi, come ad esempio gli spray per la pulizia del forno, i prodotti antimacchia, ma anche i detergenti per il bagno o quelli di tipo universale.
Basta un momento di distrazione
Evitare che il piano di cottura caldo venga a contatto con plastica, pellicola di alluminio, zucchero o cibi contenenti zucchero. Queste sostanze devono essere rimosse immediatamente dalla zona di cottura calda utilizzando una spatola metallica di pulizia. Se fondono, possono infatti danneggiare la superficie. Prima della cottura di cibi molto zuccherini, consigliamo quindi di trattare il piano di cottura con un prodotto adeguato.
Un risultato brillante con tre semplici operazioni:
Per una pulizia accurata, rimuovete per prima cosa le incrostazioni più gros- solane ed i resti di cibo utilizzando una spatola metallica di pulizia. Versate quindi qualche goccia di un detergente specifico sul piano di cottura freddo e strofinate con della carta da cucina o con un panno pulito. Per finire, ripassate il piano di cottura con un panno bagnato ed asciugatelo con un panno pulito. Fatto!
Come identifico un raschietto idoneo per vetro ceramico?
- Un raschietto realizzato in metallo (non si fonde né si infiamma)
- Un raschietto facile da assicurare e sbloccare
- La lama è fissata accuratamente e non si sposta
• La lama è robusta, pulita ed antiruggine - Un raschietto possibilmente approvato da un ente di certificazione (ad esempio TÜV-GS seal)
- Manuale di utilizzo ed istruzioni di sicurezza disponibili
PULIZIA SUPERFICI INTERNE
E' vietata la pulizia di parti elettriche o parti relative al motore all'interno della cappa, con liquidi o solventi.
Per le parti metalliche interne vedi paragrafo precedente.
FILTRI METALLICI ANTIGRASSO
Si consiglia di lavare frequentemente i filtri metallici (F) (almeno ogni mese) lasciandoli in ammollo per circa 1 ora in acqua bollente con detersivo per piatti, evitando di piegarli. Non usare detergenti corrosivi, acidi o alcalini. Risciacquarli con cura ed attendere che siano ben asciutti prima di rimontarli. Il lavaggio in lavastoviglie è permesso. Per l'estrazione e l'inserimento dei filtri metallici anti-grasso vedi istruzioni di montaggio.
FILTRI AL CARBON-ZEO
In condizioni di normale uso si consiglia di rigenerarli ogni 18 mesi e di sostituirli dopo 3 anni. Per rigenerare il filtro seguire la seguente procedura:
- Smontare il filtro secondo quanto descritto nelle istruzioni.
- Inserire i filtri A, B e C (se presenti) in un forno domestico ad una temperatura di 200°C per circa 2 ore.
- Dopo che il filtro si è raffreddato rimontare i filtri sulla struttura metallica del filtro.
VASCHETTA RACCOGLI OLIO
Si consiglia di pulire la vaschetta ogni mese.
Non usare detergenti corrosivi, acidi o alcalini.
Per una pulizia più approfondita, togliere la vaschetta raccogli olio (vedi figura) e lavarla con acqua e detersivo per i piatti. Risciacquarla con cura e attendere che sia ben asciutta prima di rimontarla.
Il simbolo del cestino barrato riportato sull'apparecchiatura in suo possesso indica che il prodotto è un RAEE, cioè un "Rifiuto derivante dalle Apparecchiature Elettriche ed Elettroniche" e pertanto non deve
essere gettato nella spazzatura indifferenziata (cioè insieme ai "rifiuti urbani misti"), ma deve essere gestito separatamente così da essere sottoposto ad apposite operazioni per il suo riutilizzo, oppure a uno specifico trattamento, per rimuovere e smaltire in modo sicuro le eventuali sostanze dannose per l'ambiente ed estrarre le materie prime che possono essere riciclate. Lo smaltimento corretto di questo prodotto contribuirà a salvare preziose risorse ed evitare potenziali effetti negativi per la salute umana e per l'ambiente, che potrebbero essere causati da uno smaltimento inappropriato dei rifiuti.
Vi preghiamo di contattare le autorità locali per ulteriori dettagli sul punto di smaltimento designato più vicino. Potrebbero venire applicate delle penali per lo smaltimento scorretto di questi rifiuti in conformità alla legislazione nazionale.
INFORMAZIONI SULLO SMALTIMENTO IN ITALIA
In Italia le apparecchiature RAEE devono perciò essere consegnate:
- ai Centri di Raccolta (chiamati anche isole ecologiche o piattaforme ecologiche) allestiti dai Comuni o dalle Società di igiene urbana (in molte località viene anche effettuato il servizio di ritiro a domicilio delle apparecchiature RAEE ingombranti);
- al negozio presso il quale si acquista una nuova apparecchiatura, che è tenuto a ritirarle gratuitamente (ritiro "uno contro uno");
- ad un negozio qualunque*, che è tenuto a ritirarle gratuitamente e senza obbligo di acquisto (ritiro "uno contro zero").
In questo caso:
1) l'apparecchiatura RAEE, per poter essere riconsegnata, deve avere "piccolissime dimensioni" (altezza, profondità e larghezza minori di 25 cm);
* 2) il negozio al quale viene riconsegnata l'apparecchiatura RAEE deve avere una superficie di vendita superiore a 400 mq.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI DELL'UNIONE EUROPEA
La Direttiva comunitaria sulle apparecchiature RAEE è stata recepita in modo diverso da clascuna nazione, pertanto se si desidera smaltire questa apparecchiatura suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
INFORMAZIONI SULLO SMALTIMENTO IN NAZIONI NON APPARTENENTI ALL'UNIONE EUROPEA
Il simbolo del cestino barrato è valido solamente nell'Unione Europea: se si desidera smaltire questa apparecchiatura in altri Paesi suggeriamo di contattare le autorità locali o il Rivenditore per chiedere il metodo corretto di smaltimento.
ATTENZIONE!
Il Costruttore si riserva il diritto di apportare modifiche alle apparecchiature in qualsiasi momento e senza preavviso. La stampa, la traduzione e la riproduzione anche parziale del presente manuale s'intendono vincolate dall'autorizzazione del Costruttore. Le informazioni tecniche, le rappresentazioni grafiche e le specifiche presenti in questo manuale sono indicative e non divulgabili. La lingua di stesura del manuale è l'italiano, il Costruttore non si rende responsabile per eventuali errori di trascrizione o traduzione.
via dell'Artigianato, 42 z.i.
31029 Vittorio Veneto
Treviso — Italy
info@falmec.com
falmec.com
