Produkttype	Induktionskogesektion med integreret emhætte
Mærke	Falmec
Model	Quantum
Strømforsyning	220-240 V ~ 50/60 Hz (enfaset) eller 380-415 V ~ 50/60 Hz (trefaset)

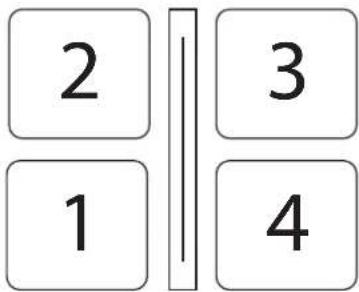

Antal kogezoner	4 induktionszoner
Samlet effekt	2800-7400 W (afhængig af konfiguration)
Booster-funktion	Ja, maksimal effekt i op til 10 minutter
Bridge-funktion	Ja, til at forbinde to zoner (venstre eller højre)
Hold varm-funktion	Ja (Keep Warm, 42°C)
Timer	Ja, op til 99 minutter med automatisk stop
Betjeningstype	Trykfølsom (kontrolpanel)
Emhættekontrol	Hastigheder 1-9 + P (boost), timer 15 min, automatisk cyklus
Fedtfiltrerende metalfiltre	Kan vaskes (i opvaskemaskine eller i hånden), alarm efter 30 timers brug
Aktivt kulfilter (ekstraudstyr)	Udskiftes hver 18. måned (eller 2000 timers brug)
Olieopsamlingsbakke	Ja, kan rengøres
Børnesikring (lås betjening)	Ja, aktiveres ved langt tryk (2 sekunder)
Grydedetektering	Ja, vises hvis gryde mangler eller er uegnet
Automatisk sikkerhedsstop	Ja, tidsforsinkelse afhængig af effektniveau (f.eks. 1,5 time ved maksimal effekt)
Indikation af restvarme	Ja (H-symbol på display)
Overophedningsbeskyttelse	Ja, automatisk stop og intern ventilation

Ofte stillede spørgsmål - Quantum FALMEC

Hvordan tænder jeg emhætten?

Tryk kort på knappen 1A for at tænde emhætten. Du kan justere hastigheden med knapperne + og -. For en automatisk cyklus skal du holde knappen 1A nede.

Hvordan aktiverer jeg Booster-funktionen på en kogezone?

Vælg den ønskede kogezone, og tryk derefter på knappen +, indtil displayet viser P. Boosteren forbliver aktiv i op til 10 minutter.

Hvordan bruger jeg Bridge-funktionen?

Aktivér kogesektionen, og tryk samtidigt på valgsymbolerne for de to zoner, du ønsker at forbinde (venstre/højre). Displayet viser Ⓞ. Indstil effekten med knapperne + og -.

Hvordan indstiller jeg timeren med automatisk stop?

Vælg kogezonen, indstil effektniveauet, og tryk samtidigt på knapperne + og - for at gå i timertilstand. Brug +/- til at vælge varighed (1-99 min). Når tiden er gået, slukker zonen automatisk.

Hvad gør jeg, hvis fejlkoden E eller E/x vises?

Tag kogesektionens stik ud og sæt det i igen. Hvis problemet fortsætter, kontakt serviceafdelingen. E-koderne angiver en zoners fejl (E/x) eller generel fejl (Er xx). Se manualen for mulige årsager.

Hvordan rengør jeg keramisk glaskogeplade?

Brug en egnet metalskraber til at fjerne rester, og påfør derefter et specielt rengøringsmiddel til keramisk glas. Tør af med en blød klud. Brug aldrig slibemidler eller skuresvampe.

Hvornår skal jeg vaske fedtfiltrerende metalfiltre?

Vask metalfiltrene efter 30 timers brug. Du kan vaske dem i hånden (kogende vand + opvaskemiddel) eller i opvaskemaskinen. Alarmen på kontrolpanelet minder dig om vedligeholdelse.

Hvordan udskifter jeg kulfilteret (ekstraudstyr)?

Kulfilteret (Carbon.Zeo) skal udskiftes hver 18. måned (eller 2000 timers brug). Følg monteringsvejledningen for at installere det. Når det er udskiftet, nulstil alarmen ved at holde knappen 2√ nede i 5 sekunder.

Hvordan låser jeg betjeningen for børnesikring?

Tryk på låseknappen (hængelås) i mere end 2 sekunder. Alle betjeninger er nu låst. For at låse op, gentag proceduren.

Hvad betyder symbolet H på en kogezone?

Symbolet H angiver restvarme. Zonen er stadig varm, rør den ikke. Det forsvinder, når temperaturen falder til under ca. 60°C.

BRUGSANVISNING Quantum FALMEC

DK - Mål til åbning for indbygning.

DK - Skru kogepladen på arbejdsbordet (4).

DK - Motorens og pladens elektriske tilslutninger (5).

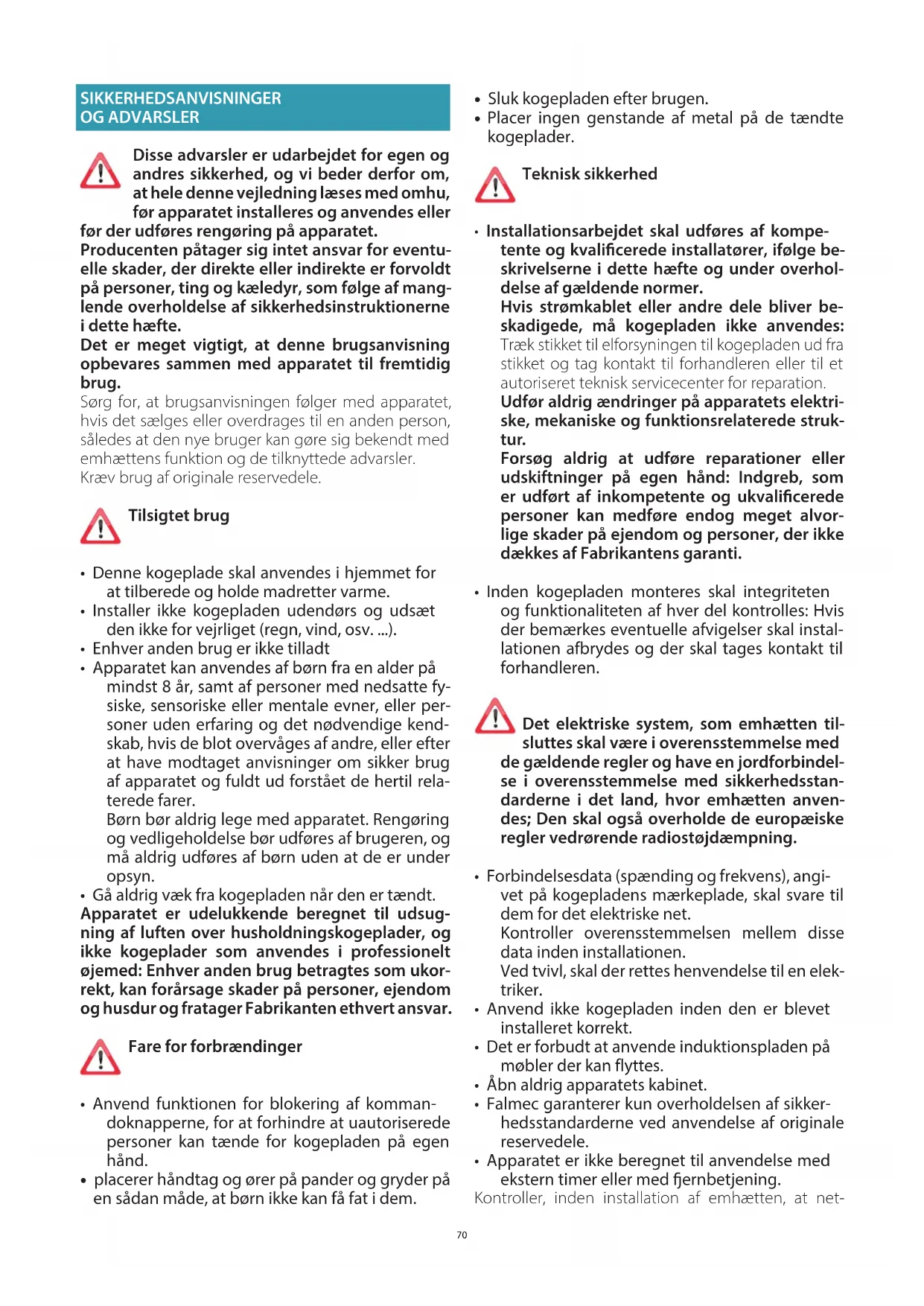

Disse advarsler er udarbejdet for egen og andres sikkerhed, og vi beder derfor om, at hele denne vejledning læses med omhu, før apparatet installeres og anvendes eller

før der udføres rengøring på apparatet.

Producenten påtager sig intet ansvar for eventuelle skader, der direkte eller indirekte er forvoldt på personer, ting og kæledyr, som følge af manglende overholdelse af sikkerhedsinstruktionerne i dette hæfte.

Det er meget vigtigt, at denne brugsanvisning opbevares sammen med apparatet til fremtidig brug.

Sørg for, at brugsanvisningen følger med apparatet, hvis det sælges eller overdrages til en anden person, således at den nye bruger kan gøre sig bekendt med emhættens funktion og de tilknyttede advarsler.

Kræv brug af originale reservedele.

Tilsigtet brug

• Denne kogeplade skal anvendes i hjemmet for at tilberede og holde madretter varme.
• Installer ikke kogepladen udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).
• Enhver anden brug er ikke tilladt

• Apparatet kan anvendes af børn fra en alder på mindst 8 år, samt af personer med nedsatte fysiske, sensoriske eller mentale evner, eller personer uden erfaring og det nødvendige kendskab, hvis de blot overvåges af andre, eller efter at have modtaget anvisninger om sikker brug af apparatet og fuldt ud forstået de hertil relaterede farer.
  Børn bør aldrig lege med apparatet. Rengøring og vedligeholdelse bør udføres af brugeren, og må aldrig udføres af børn uden at de er under opsyn.

• Gå aldrig væk fra kogepladen når den er tændt.
  Apparatet er udelukkende beregnet til udsugning af luften over husholdningskogeplader, og ikke kogeplader som anvendes i professionelt øjemed: Enhver anden brug betragtes som ukorrekt, kan forårsage skader på personer, ejendom og husdur og fratager Fabrikanten ethvert ansvar.

Fare for forbrændinger

• Anvend funktionen for blokering af kommandoknapperne, for at forhindre at uautoriserede personer kan tænde for kogepladen på egen hånd.

• placerer håndtag og ører på pander og gryder på en sådan måde, at børn ikke kan få fat i dem.

• Sluk kogepladen efter brugen.

• Placer ingen genstande af metal på de tændte kogeplader.

Teknisk sikkerhed

- Installationsarbejdet skal udføres af kompetente og kvalificerede installatører, ifølge beskrivelserne i dette hæfte og under overholdelse af gældende normer.

Hvis strømkablet eller andre dele bliver beskadigede, må kogepladen ikke anvendes: Træk stikket til elforsyningen til kogepladen ud fra stikket og tag kontakt til forhandleren eller til et autoriseret teknisk servicecenter for reparation.

Udfør aldrig ændringer på apparatets elektriske, mekaniske og funktionsrelaterede struktur.

Forsøg aldrig at udføre reparationer eller udskiftninger på egen hånd: Indgreb, som er udført af inkompetente og ukvalificerede personer kan medføre endog meget alvorlige skader på ejendom og personer, der ikke dækkes af Fabrikantens garanti.

- Inden kogepladen monteres skal integriteten og funktionaliteten af hver del kontrolles: Hvis der bemærkes eventuelle afvigelser skal installationen afbrydes og der skal tages kontakt til forhandleren.

Det elektriske system, som emhætten tilsluttes skal være i overensstemmelse med gældende regler og have en jordforbindel i overensstemmelse med sikkerhedsstan derne i det land, hvor emhætten anvens; Den skal også overholde de europæiske gler vedrørende radiostøjdæmpning.

• Forbindelsesdata (spænding og frekvens), angivet på kogepladens mærkeplade, skal svare til dem for det elektriske net.
  Kontroller overensstemmelsen mellem disse data inden installationen.
  Ved tvivl, skal der rettes henvendelse til en elektriker.

- Anvend ikke kogepladen inden den er blevet installeret korrekt.

- Det er forbudt at anvende induktionspladen på møbler der kan flyttes.

- Åbn aldrig apparatets kabinet.

- Falmec garanterer kun overholdelsen af sikkerhedsstandarderne ved anvendelse af originale reservedele.

- Apparatet er ikke beregnet til anvendelse med ekstern timer eller med fjernbetjening.

Kontroller, inden installation af emhætten, at net-

spændingen svarer til den, der er angivet på typeskil- tet inde i emhætten.

Stikket der anvendes til den elektriske forbindelse skal være let tilgængelig for det installerede udstyr: I modsat fald skal der installeres en hovedafbryder så der kan slukkes for strømtilførslen til emhætten når der er behov for det.

Eventuelle ændringer i det elektriske system må kun udføres af en autoriseret elektriker.

Hvis emhætten ikke fungerer som den skal, skal man ikke forsøge selv at løse problemet, men kontakte forhandleren eller et autoriseret servicecenter for reparation.

Slå apparatet fra, ved at tage stikket ud eller trykke på hovedafbryderen, under in-tion af emhætten.

SIKKERHED FOR R∅GKANALEN

Emhættens udtag må ikke tilsluttes skorstene eller røgudtag med forbrændingsrøg (fra for eksempel varmeanlæg, brændeov-).

Kontroller, inden installation af emhætten, at alle de gældende forskrifter omkring udledning af luft er overholdt.

ADVARSLER TIL BRUGEREN

• Under brugen, kan gryder og pander forårsage støj, der kan være forårsaget af:

- et højt effektniveau.

- forskellige materialer i bunden af gryderne.

- Brug aldrig vand til at slukke ilden. Sluk kogezonen. Kvæl flammerne med et låg, et brandtæppe eller lignende.

- Opbevar ikke brændbare genstande i skufferne under kogepladen. Bestikholdere, skal være af varmebestandigt materiale.

- Der må ikke opvarmes tomme gryder eller pander og det skal altid kontrolleres, at gryderne indeholder en minimal mængde væske.

- Sluk altid kogepladen efter brug.

- Hold øje med madlavningen i tilfælde af brug af fedtstoffer og olier, da de hurtigt kan bryde i brand.

- Opvarm fedtstoffer og olier i maksimalt et minut, og anvend aldrig booster-funktionen til dette formål.

- Pas på ikke at brænde dig selv under og efter brugen af enheden.

- Sørg for, at ingen faste eller mobile elektriske kabler på enheden kommer i kontakt med glasset eller en varm pande.

- Brug ikke kogepladen til at varme konserves.

- Der må ikke monteres nogen form for tildækning af induktionskogepladen.

- de elektriske ledninger må ikke komme i kontakt med kogepladen.

- Det tilrådes at beskytte hænderne mod varmen ved hjælp af grydelapper. Anvend kun tørre grydelapper.

- Brug kun gryder og pander med flad og magnetisk bund som er egnede til induktionskogeplader.

- Undgå at sukker, syntetiske materialer eller solvpapir kommer i kontakt med de varme zoner. Disse materialer kan, under afkølingen, forårsage revner eller andre ændringer på den keramiske overflade: Sluk for

enheden og fjern straks ovennævnte materialer fra den endnu varme kogezone.

• Flyt gryderne ved at løfte dem. Lad være med at trække dem hen over kogepladens overflade.
• Gryder og kogepladen skal være helt rene, før de kommer i kontakt med hinanden.
• Undgå at få genstande til at falde ned på kogepladen!

- Anvend kun gryder med magnetisk bund.

Alle andre materialer er ikke tilladt.

Anvend gryder med en størrelse der passer til kogepladens kogezoner.

• Anvend altid kun en gryde eller pande på hver af kogezonerne, også under anvendelse af funktionen BRIDGE.
• Stil ikke varme gryder og pander på sensortasterne og kontrollamperne da det risikerer at beskadige elektronikken under dem. Hold altid kommandotaster og lamper rene.
• Opbevar ikke metalgenstande direkte under kogepladen.
• Hvis det er muligt, skal der altid anvendes grydelåg, for at forhindre varmetab.
• Brug mindst muligt vand ved tilberedningen.
• Efter at have startet med at stege eller koge retterne, bringes effektniveau til et lavere niveau.

Vær opmærksom på at der i apparatets umiddelbare nærhed dannes et elektromagnetisk felt, när det er i funktion. Risikoen for at det påvirker pace-makerens funktion er meget lille.

I tvivlstilfælde skal man henvende sig til pacemakerens producent eller egen læge.

Det elektromagnetiske felt fra den tændte kogeplade kan påvirke funktionen af magnetiserbare objekter. Kreditkort, redningsredskaber, lommeregnere mv. må ikke holdes i nærheden af kogepladen, mens den er tændt.

Metalgenstande, der opbevares i en skuffe under apparatet, kan blive meget varme, hvis apparatet bruges i længere tid. Opbevar ikke metalgenstande i en skuffe placeret lige under kogepladen.

Apparatet er udstyret med køleventilatorer. Hvis der er placeret en skuffe under det indbyggede apparat, skal der indsættes en skilleplade mellem selve skuffen og den nederste del af apparatet for at sikre den nødvendige ventilation af kogepladen, og at ventilatorerne ikke blokeres.

Brug aldrig to gryder eller pander samtidig på et enkelt kogeområde, et rektangulært kogeområde eller et PowerFlex kogeområde.

Frakobl apparatet, ved at tage stikket ud eller trykke på hovedafbryderen, før der udføres nogen form for rengøring eller vedligeholdelse.

Anvend aldrig emhætten med våde hænder eller bare fødder.

Kontroller altid, at alle de elektriske dele (lys, udsuger) er slukkede, når apparatet ikke anvendes.

Anbring aldrig nogen genstand på de motoriserede lameller.

Valg af gryder

Gryder til induktion:

Kun gryder med en helt magnetiserbar bund, der er tilstrækkelig stor og helt plan, er egnet til brug på induktionskogeplader.

Bunden er magnetiserbar, hvis der er tiltrækningskraft mellem en magnet og et hvilket som helst sted på grydens bund.

Brug af gryder med en uregelmæssig bund kan forstyrre »læsningen« af grydebund og dermed dens opvarmning.

Egnede gryder (eksempler):

• Gryder af emaljeret støbejern med tyk bund
• Gryder af støbejern med emaljeret bund
• Gryder af flerlags rustfrit stålmateriale
• Gryder af ferritisk rustfrit stål

Grydens bunddiameter:

Cooking area Minimum size
Enkel 120mm
Bro 230mm

Gryder, der ikke er egnet til induktion:

Gryder, der har en ikke- eller kun delvist magnetiserbar bund, en diameter, der er mindre end den angivne minimumsdiameter og ikke er helt plan, er ikke egnet til brug på induktionskogeplader.

Uegnede gryder (eksempler):

• Gryder af kobber
• Gryder af aluminium
• Gryder af keramik
• Gryder af terracotta
• Gryder af rustfri stål

Larm under kogning

Gryderne kan udsende larm under kogningen. Dette er ikke en funktionsfejl og har ingen indvirkning på produktets funktion.

Den larm, som produktet udsender, afhænger af produkttype og -bund. Hvis støjen er særligt irriterende, anbefales det at udskifte gryden.

Brummen, hvislen, knitren og vibrationer skyldes gennemstrømning af energi til grydens bund, og de genereres af de materialer, som gryden er sammensat af. Larmen høres ved højt varmeniveau, der reduceres ved reduktion af det indstillede effektniveau.

Sus fra intern ventilation: Komfuret har en intern ventilation til regulering af den interne temperatur på induktionskogepladen. Ventilationen kan forblive tændt selv efter, at komfuret er slukket.

Den maksimale samlede vægt af eventuelle genstande placeret på eller ophængt i (hvor forudset) emhætten, må ikke overstige 1,5 kg.

Undlad at tilberede retter med åben ild under emhætten.

Anvend aldrig emhætten uden fedtfiltrene af metal; fedt og snavs vil i så tilfælde kunne aflejre sig i apparatet og påvirke funktionen.

Emhættens tilgængelige dele kan være varme, når de bruges med apparater til madlavning.

Udfør aldrig rengøring heraf, når dele af emhætten stadig er varme.

Hvis rengåringen ikke udføres i henhold til procedurerne og med de produkter, der er anført i denne vejledning, kan der forekomme risiko for brand.

Slå hovedafbryderen fra, når apparatet ikke skal anvendes over et længere tidsrum.

Hvis der samtidigt bruges andre apparater (varmeanlæg, brændeovne, pejse osv.), som forsynes med gas eller andre brændsler, skal der sørges for passende ventilation i lokalet, hvor røgudsugningen sker, i henhold til de gældende regler.

INSTALLATION

Afsnit forbeholdt kvalificeret personale

Inden installationen af emhætten, skal kapitel "SIKKERHEDSAN-VISNINGER OG ADVARSLER" læses grundigt.

TEKNISKE SPECIFIKATIONER

Apparatets tekniske data er angivet på mærker, der er anbragt inde i selve emhætten.

PLACERING

Installer ikke emhætten udendørs og udsæt den ikke for vejrliget (regn, vind, osv. ...).

KOGEPLADEN

ELEKTRISK TILSLUTNING

(afsnit forbeholdt kvalificeret personale)

Før der foretages nogen form for indgreb på kogepladen skal apparatet frakobles strømforsyningen.

Sørg for at ingen af de elektriske ledninger inde i kogepladen fra-

kobles eller skæres over:

Tilslutningen skal ske i overensstemmelse med de gældende lovbestemmelser.

Før kogepladen tilsluttes lysnettet, kontrolleres følgende:

• At netspændingen svarer til den, der er angivet på typeskiltet inde i ko- gepladen;
• At det elektriske anlæg opfylder forskrifterne og er i stand til at modstå apparatets belastning (se typeskiltel med de tekniske specifikationer, der er anbragt inde i kogepladen);
• Stikket og kablet må ikke udsættes for temperaturer på over 70°C;
• At forsyningssystemet har en effektiv jordforbindelse i overensstemmelse med gældende forskrifter;
• Stikket der anvendes skal være let tilgængeligt, når kogepladen er blevet installeret.

I tilfælde af:

• Enheder med en kabelforbindelse uden stik: Stikket der anvendes skal være af typen "normaliseret". Ledningerne skal tilsluttes som følger: gulgrøn til jordforbindelse, blå for neutral og brun ledning til fase. Stikket skal tilsluttes en egnet sikkerhedskontakt.
• Fast enhed der ikke er udstyret med en ledning og et stik, eller med en anden anordning, der sikrer afbrydelse fra lysnettet, med en afstand til kontakten, der tillader fuldstændig frakobling ved betingelserne for overspænding i kategori III.

Sådanne afbrydere skal forberedes på forsyningsnettet i følge gældende regler for installation.

Den gule/grønne jordledning må ikke afbrydes af kontakten.

Fabrikanten fralægger sig ethvert ansvar, hvis sikkerhedsforskrifterne ikke overholdes.

Hvis en kogezone overskrider den maksimale tid for anvendelse ved samme effekt, slukker den automatisk og der angives anvendelsen af eftervarme. For at genstarte kogezonen, anvendes de nødvendige taster.

Niveau effekt	lav	1 2	3 4 5	6 7 8	9 P
Maksimal varighed funktion, angivet i timer	8,7 2,0	8,7	6,7 5,3	4,3	3,5 2,8	2,3	1,9	1,5

Kogepladen slukker automatisk, hvis en eller flere kommandotaster forbliver tildækkede i mere end 10 sekunder.

For at genoprette kogepladens korrekte funktion:

• fjern genstandene fra kontrolpanelet
• rengør kontrolpanelet
• tænd igen for kogepladen og de relevante kogezoner.

Enhed mod overophedning

Før kogepladens elementer kan blive overophedede, reducerer kontrolenheden den effekt, der anvendes ved at følge denne procedure for beskyttelse af enheden:

• Deaktivering af booster og power booster, hvis de er tændt
• Reduktion af det indstillede effektniveau.
• Slukning af den relevante kogezone.
  På displayet for kogezonerne fremkommer meddelelsen "E2".

Kogezonen kan anvendes igen, när fejlindikatoren slukker.

SIKKERHEDSANVISNINGER FOR MONTAGEN

Monter først kogepladen efter at have monteret under- og overskabe i køkkenet.

Sørg for, at arbejdsplaner er fineret med varmebestandig lim for at undgå deformation eller løsrivelse.

Det er forbudt at montere kogepladen ovenpå køleskabe eller frysere, opvaskemaskiner, vaskemaskiner eller tørretumblere.

Tilslutning af kogepladen:

net Tilslutning	Snit	på kablet	Strømfø-rende kabel	Kaliber for kontakten
220V -240V~50/60Hz	1P+N / 2P 3 x	2.5 mm ^2	H 05 VV - FH 05 RR - F	25 A *
380V -415V~50/60Hz	2P+N 4 x 1.5	mm ^2	H 05 VV - FH 05 RR - F	16 A *
380V -415V~50/60Hz	3P+N 5 x 1.5	mm ^2	H 05 VV - FH 05 RR - F	16 A *

* udregnet med samtidighedsfaktor i henhold til EN 60 335-2-6.

2 1 3 4

EFFEKTER:

Karakteristika
Effekt i alt	2800-7400W
Position 1
Nominel effekt	1600W
Effekt booster 1850W
Position 2
Nominel effekt	2100W
Effekt booster (1/2)	3000W
Position 3
Nominel effekt	2100W
Effekt booster (1/2) 3000W
Position 4
Nominel effekt	1600W
Effekt booster	1850W

(pà del centrale display)

Kommando Beskrivelse
1	Kogeplade ON/OFF. Hvis der ikke aktiveres andre kommandoer, vil kogepladen slukke efter få sekunder
	Valg af bagerste kogeområde. Tryk samtidig med og funktion BRIDGE aktiveres.
	Valg af forreste kogeområde. Tryk samtidig med og funktion BRIDGE aktiveres.
	Blokering af kommandoer: Ved tryk i mere end 2 sekunder, blokeres alle kommandotaster For at aktivere kommandotasterne, gentages operationen.
+	Forøgelse af effektniveauet for tilberedning og valg af booster-funktion, eller forøgelse af tilberedningstiden med funktionen TIMER.
-	Sænkning af effektniveauet for tilberedning eller sænkning af tilberedningstiden med funktionen TIMER.

Visning display	Beskrivelse
	Kogezone i stand-by
	Effektniveauer, fra det laveste til det højeste, vælges med tasterne + og -.
	Power boost : Maksimal effektstyrke
	Angivelse af eftervarme
	Effektniveau mellem 0 og 1, egenet til at holde tilbe-redte retter varme
	Bridge-funktion aktiveret.(grydens minimumsdiameter: ∅ 230 mm)
	Der er ingen gryde på kogepladen, eller den er ikke egnet som materiale eller i størrelse.(grydens minimumsdiameter: ∅ 120 mm)
	Funktionen for blokering af kommandoer, aktiveret.

BETJENING OG

BRUG AF INDUKTIONSPLADEN

BRUG KUN GRYDER DER ER BEREGNET TIL INDUKTIONSKOGEPLADER.

Når der tændes for en kogezone, opvarmes bunden af gryden.

Kogezonen opvarmes kun af varmen overført fra gryden.

Induktionen registrerer automatisk størrelsen af gryden.

Effekten for varmen bør vælges i forhold til den mad der skal tilberedes.

Herunder en tabel med vejledende effektniveauer:

JUSTERINGSOMRÅDER

1 - 2	SmelteOpvarme	Saucer, smør, chokolade, gelatineFærdigretter
2 - 3	PiskeOptøning	Ris, budding og gryderetterGrøntsager, fisk, frosne produkter
3 - 4	Damp	Grøntsager, fisk, kød
4 - 5	Kogning	Kogte kartofler, supper, pasta Friske grøntsager
6 - 7	Tilberedning ved middel varme	Kød, lever, æg, pølserGoulash, roulade, indvolde
7 - 8	KogningFriturestegning	Kartofler, fedtkogte kager
9	Friturestegning, bringe i kog	Bøffer, æggekageKogning
P Friturestegning, bringe i kog		Bringe store mængder vand i kog

NB: Opvarmningstiden på induktionskogeplader er kortere end for kogeplader med gas.

BASISFUNKTIONER

Se tabellen for den relevante model på foregående side.

BRIDGE-FUNKTION

Denne funktion giver mulighed for at tænde samtidig for kogezonerne 1-2 oq/eller 3-4.

For aktivering:

Tryk samtidig på symbolerne + :

- Symbolet fremkommer på displayet for det bagerste kogeområde.

Bemærk: funktion kan kun aktiveres på de 2 kogeplader til højre eller venstre (ikke de to midterste).

DEAKTIVERING af funktionen BRIDGE:

Tryk samtidig på symbolerne +

BOOSTER-FUNKTION

Booster-funktionen øger effekten, så der kan opvarmes store mængder (f.eks. af vand til kogning af pasta).

Denne forøgelse af effekten er aktiv i maksimalt 10 minutter.

- Tænd for kogepladen.

- Vælg kogezone.

- Tryk på (+) indtil symbolet ^P vises på displayet på det bagerste kogeområde.

Bemærk: det er kun muligt at indstille en plade til højre eller til venstre ad gangen i P (ikke mere end to i alt).

Hvis den 1(4) plade er indstillet i P, kan den nærmeste 2(3) plade ikke indstilles over niveauet B. Hvis det er den 2(3) som er i P, slukker den 1(4).

FUNKTION KEEP WARM

42°C - For at holde tilberedte retter varme:

Tænd for kogepladen.

Vælg en kogezone.

Tryk på tasten (+) og derefter på tasten (-): symbolet ☐ vises.

Slukning af kogepladen

For at slukke kogezonen:

Tryk på tasten (-) indtil der vises 0 på kogezonens display.

hvis kogezonen stadig er meget varm angives det som eftervarme R.

Sluk for kogepladen

Tryk på tasten ① : Alle kogezoner på kogepladen deaktiveres.

På display for kogezoner, der stadig er meget varme vises symbolet H.

Rør ikke ved disse kogezoner indtil lampen er slukket.

TIMERFUNKTION

OG AUTOMATISK SLUKNING KOGEPLADEN

Timeren har to funktioner:

1 - TIDSINDSTILLING.

2 - AUTOMATISK SLUKNING af en eler flere kogezoner.

Det er muligt at indstille en varighed på op til 99 minutter.

Når den indstillede tid er gået, vises der 00 på displayet for den relevante kogezone og der afgives et akustisk signal, der deaktiveres ved tryk på tasterne (+) eller (-).

TIDSINDSTILLING

For indstilling:

1. Tænd for kogepladen (hvis den er slukket) med tasten Ⓗg tryk samtidig på tasterne (+) og (-).

2. Indstil den ønskede tid med tasterne (+) og (-).

Timeren starter.

For at ændre tiden gentages proceduren fra punkt 1.

For at annullere timeren:

1. Tænd for kogepladen (hvis den er slukket) og tryk samtidig på tasterne (+) og (-).

2. Tryk på tasten (-) for at bringe tiden til 00.

AUTOMATISK SLUKNING

For funktionen med automatisk slukning:

1 - Tænd for kogepladen.

2 - Vælg kogezonen.

3 - Vælg effektniveauet.

4 - Indstil timeren som beskrevet ovenfor.

For indstilling af den automatiske slukning for en anden kogezone, gentages fremgangsmåden fra trin 2.

TIDSINDSTILLING og AUTOMATISK SLUKNING kan anvendes samtidig.

SÅSAN L∅SES EVENTUELE PROBLEMER KOGEPLADEN

Kogepladen eller de enkelte kogezoner vil ikke tænde:

• Kogepladen er ikke tilsluttet elektricitetsnettet.
• Sikringen er sprunget.
• Kontroller at blokeringsfunktionen ikke er aktiveret.
• Der er fedt eller vand på tasterne.
• Der er placeret en genstand på tasterne.

Symbolet fremkommer.

• Der er ikke placeret nogen gryde/pande på kogezonen.
• Den anvendte gryde/pande er ikke egent til induktionskogeplader.
• Diameteren på grydens/pandens bund er for lille i forhold til kogezonens diameter.

Symbolet [E]: fremkommer.

• Udfør frakobling af kogepladen og herefter tilkobling igen.
• Tag kontakt til servicecenteret.

En af kogezonerne eller hele kogepladen slukker:

• Sikkerhedssystemet for overophedning er aktivt.
• Kogepladen eller en af kogezonerne har været tændt for længe.
• En eller flere taster er dækket til.
• En af gryderne er tomme og bunden er blevet overophedet.

ventilatoren bliver ved med at køre efter at kogepladen er blevet slukket:

• Dette er ikke en fejl: Ventilatoren fortsætter med at beskytte den elektroniske styreenhed.
• Ventilatoren standser automatisk.

For at hjælpe serviceteknikeren viser brugergrænsefladen (UI), i tilfælde af fejl, fejlkoder.

I kombination med det medleverede dokument "Grundlæggende fejlkoder 2", som indeholder detaljerede oplysninger, findes der også en komplet tabel med fejlbeskrivelser.

E.G.O's standard fejlkoder er anført i det følgende. Tilpassede brugergrænseflader kan være anderledes. I standarden er der forskel på generelle Ul-fejl (Er xx) og kogepladefejl (E/x). I tilfælde af kogepladefejl blinker displayet til den defekte kogeplade skiftevis "E" og en hex-kode "X".

Fejlkode Beskrivelse Mulige		årsager	Afhjælpning
	Kogepladen kan konfigureres, hvis der vises et statisk "C"	Ingen fejl, brugeren er i servicemenuen.	Der skal stilles en egnet pande på den pågældende kogeplade
	Kogepladen vil blive konfigure-ret, hvis der vises et blinkende "C". Efter en korrekt konfiguration viser det relevante display "-". Hvis "-" ikke vises, skal man kontrollere de mulige årsager til E/5	Brugeren er i servicemenuen, ingen fejl	Vent på symbolet "-" eller afbryd konfigurationsaktiviteterne ved at trykke på den valgte tast. "C" vil ikke længere blinke.
	Et blinkende "E" på hver kogepla-de viser, at alle konfigurationer vil blive slettet	Brugeren er i servicemenu, ingen fejl	Manuel konfigura-tion
	Temperatur-grænser er overskredet	Pt- eller gla-stemperaturen er for høj NTC -> elektronikkens temperatur er for høj	Systemet skal køle ned

	Uegnet gryde, fx fordi den har mi- stet sine magneti- ske egenskaber pga. bundens temperatur	Gryden skaber et ikke egnet driftspunkt på modulet, som kan ødelægge enhederne, fx IGBTs.	1. Fejlen annulleres automatisk efter 8 s, og kogepladen kan bruges igen. Hvis der igen opstår fejl, skal gryden udskiftes.2. Modulet skal udskiftes, hvis fejlen vises uden en gryde på kogepladen.
	Ikke konfigureret induktionsmodul (alle induktion- smoduler reage- rer på UI, men ethvert element er relateret til den berørte koge- plade.)	induktion- smodul er ikke konfigureret	Slet navkonfigurationen og aktiver den manuelle konfigu- ration. Start UI serviceme- nuen for at konfi- gurere induktion- smodulet. Hvis de anførte punkter ikke løser problemet, skal modulet udskiftes.
	Ingen kommu- nikation mellem UI og induktion- smodulet	Ingen strømforsyning til induktion- smodulet. Ledningsføring er dårlig eller defekt	Kontrollér strøm- og LIN-tilslutninger. Hvis tilslutningen er OK, skal modulet udskiftes
	Forstyrrelse på hovedstrømfors- yning	1. Fejl i registre- ring af hoved- strømfrekvens2. Overspænd- ing	Kontrollér hoved- strømforsyningens spænding og frekvens, hvis de er ok, skal modulet udskiftes.
	Fejl som ikke kan tilskrives		Udskift modul eller brugergrænseflade
	Ventilator defekt Ventilator eller styreelektronik er defekt		Udskift modulet
	Defekt tempe- ratursonde på induktor	Sensorsignal er uden for gyldigt område. Sensor eller elektronik er defekt	Udskift modulet
	Hardwaredefekt på induktion- smodul	Defekt hardwa- reenhed regi- steret under egenkontrol af modulet	Udskift modulet
	Konfigurationsfejl 2	kogeplader er dedikeret til det samme element på bruger- grænsefladen	Slet den nuværende manuelle konfigura- tion med serviceme- nuen
	Rettet sensor- værdi (test fun- ktion af T-sonde på induktor)	Ikke stor nok tempera- turændring (10 K) inden for 5 min efter at der er tændt for komfuret	Systemet skal køle ned
Ingen funktionali- tet og intet display	Overspænding på kontaktens strømforsyning (ingen funktio- nalitet)	400 V tilslutning Frakobl strømfors- yningsledningen og kobl den til igen

Bemærk:

Ikke alle fejl kan registreres automatisk af systemet, det er for eksempel ikke muligt ved defekt på brugergrænsefladens strømforsyning.

EMFANG

R∅GAFTRÆK

EMHÆTTE MED EKSTERN UDLEDNING (UDSUGENDE)

På denne version ledes røg og dampe fra køkkenet ud i det fri gennem et udledningsrør.

Til dette formål skal udgangen på emhætten være forbundet til et eksternt uddag via en rørføring.

Røret til udtaget skal opfylde følgende betingelser:

• Diameteren skal som minimum svare til den på emhættens samlestykke.
• Der skal være en svag hældning nedad (fald) i de vandrette sektioner for at forhindre kondens i at flyde tilbage til motoren.
  • Det mindst mulige antal krumninger.
• Udtaget skal udføres med den mindst mulige længde, for at forhindre vibrationer og forringelse af kapaciteten.

Det er nødvendigt at isolere rørføringen, hvis den passerer kolde rum. For at forhindre luft udefra i at trænge ind, er der placeret en kontraventil når der er installeret motorer med en kapacitet på 800m ^3 /t eller derover.

Når emhætten og apparater, der forsynes med anden energi end strøm, er i drift samtidig, må det negative tryk i lokalet ikke overstige 4 Pa (4 x 10-5 bar).

EMHÆTTE MED INTERN RECIRKULATION (FILTRERENDE)

I denne version passerer luften gennem Carbon.Zeo -filtrene (valgfri) for at blive renset og ledt tilbage ud i miljøet.

Kontrollér, at Carbon.Zeo -filtrene er monteret på emhætten. I modsat fald anbringes de som vist i montagevejledningen.

I denne version skal kontraventilen ikke monteres: Fjern den hvis den allerede er placeret på motorens luftudtag.

MONTERINGSVEJLEDNING

Afsnit forbeholdt kvalificeret personale

Emhætten kan installeres med forskellige konfigurationer. De generelle installationstrin er gældende for alle anlæg; følg i stedet når det er anført den relevante fase vedrørende den ønskede installation.

FUNKTION

Tænd for emhætten mindst et minut før madlavningen påbegyndes, for at lede røg og damp i retning af udsugningsfladen.

Lad emhætten fungerer indtil alle dampe og lugte er suget fuldstændigt ud efter madlavning: Med funktionen Timer er det muligt at indstille en automatisk slukning af emhætten efter 15 minutters funktion.

Hastighed (1-3): Holder luften ren med et lavt energiforbrug.

Hastighed (4-5): Almindelige brugsbetingelser.

Hastighed (6-7): Tilstedeværelse af kraftig lugt og røg.

Hastighed (8-P): Hurtig udluftning af lugt og damp.

HVORNÄR SKAL FILTRENE VASKES ELLER SKIFTES?

Metalfiltre skal rengøres efter hver 30 timers brug.

De aktive kulfiltre skal udskiftes hver 18 måned, og udskiftes hver 3 år.

For yderligere informationer ser kapitlet "VEDLIGEHOLDELSE".

KONTROLPANEL TOUCH

①A - 9 + ⓧ ↗ 网格 ✿

1A	ON/OFFKort tryk:Tænding og slukning af emhættenLangvarigt tryk:Aktivering af den automatiske driftscyklus (A) på emhætteni henhold til pladernes effekt.
+	Styrkeforøgelse fra 1 til...9 (op til "P").Styrke "P": Kun aktiv i få minutter og vender så tilbage til styrke 9.
—	Reduktion af styrken fra P til 1.
➊	For aktiv emhætte (Kort tryk): TIMER (rød blinkende lysdiode)Selvslukning efter 15min.Funktionen inaktiveres (slukket rød lysdiode) hvis:- Man slukker motoren (tasten ➊A).- Tryk på TIMER-knappen igen ➊➌.For slukket emhætte (Langvarigt tryk 4s): Åbning af lamellerne ved vedligeholdelse af emhætten og metalfiltrene 11
	ALARM FEDTFILTER AF METALVedligeholdelse efter cirka 30 timers brug.Tryk i 5 sekunder på tasten ➊➌ for at nulstille tælleren.
	ALARM KULFILTER CARBON.ZEOVedligeholdelse efter cirka 2000 timers brug.Tryk i 5 sekunder på tasten ➊➌ for at nulstille tælleren.Aktivering af alarmen:Tryk, for slukket emhætte, i 3 sekunder på tasterne ➌per 3 secondiLysdioden ➌ tænderBekræft med tasten +

Hvis betjeningsboksen er fuldstændig inaktiv, afbrydes den elektriske forsyning midlertidigt (ca. 5 minutter), inden du kontakter den tekniske serviceafdeling. Efterfølgende aktiveres

hovedafbryderen for at genoprette den normale funktion.

Hvis dette ikke har nogen effekt, kontaktes den tekniske serviceafdeling.

RENG∅RING OG VEDLIGEHOLDELSE

ADVARSEL!

For rengøring må der aldrig anvendes et dampapparat.

Inden rengøring, skal man sikre at kogepladen har stuetemperatur. Rengør altid kogepladen efter hver brug og med et specifikt rengøringsmiddel til keramiske kogeplader.

Anvend ikke produkter der indeholder:

- ætsende midler (soda, syrer, ammoniak).

Vask ikke flapperne i opvaskemaskinen.

Anvend ikke spidse eller skrabende genstande.

Efter rengøring tørres apparatet med en blød klud.

NYTTIGE RÅD TIL VEDLIGEHOLDELSEN

Vi anbefaler, at du rengør din kogeplade regelmæssigt, helst efter hver anvendelse. Man må ikke bruge skrubbesvampe eller slibemidler.

Undgå ligeledes aggressive kemikalier, såsom ovnspray, pletfjernemidler, men også rengøringsmidler til badet eller universalrensemidler.

Et øjebliks uagtsomhed er nok!

Undgå, at den varme kogeplade kommer i berøring med plastic, solvpapir, sukker eller madvarer indeholdende sukker. Disse stoffer skal straks fjernes fra den varme kogezone ved hjælp af rengøringsredskabet af metal. Hvis de når at smelte, kan de faktisk beskadige overfladen. Inden madlavning med masser af sukker anbefaler vi derfor, at du behandler kogepladen med et passende middel.

Et skinnende resultat ved hjælp af tre enkle handlinger:

For at opnå en korrekt rengøring skal man først og fremmest fjerne de største belægninger og madrester ved hjælp af rengøringsredskabet af metal.

Hæld nogle dråber af rensemidlet på den kolde kogeplade, og tør af med køkkenrulle eller en ren klud.

Derefter bruges en våd klud hen over kogepladen, og til sidst tørres af med en ren klud. Sådan!

Hvordan kan jeg se, om en skraber er velegnet til glaskeramiske plader?

• En skraber af metal (som hverken smelter eller antænder)
• En skraber, som man let kan låse og blokere
• Klingen er korrekt fastgjort og flytter sig ikke
  • Klingen er robust, ren og rustfri
• En skraber, som helst er godkendt af et certificeringsorgan (f.eks. TÜV-GS seal)
• Brugermanual og sikkerhedsanvisninger til rådighed

RENG∅RING AF INDVENDIGE OVERFLADER

Det er forbudt at rengøre elektriske dele eller motordele inde i emhætten med væske eller opløsningsmidler.

FEDTFILTRE AF METAL

det anbefales at vaske metalfiltrene (F) ofte(mindst en gang om måneden) ved at lade dem stå i blød i cirka 1 time i kogende varmt vand og opvaskemiddel uden at bøje dem.

Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.

Skyl dem med omhu og vent med at montere dem igen, til de er helt tørre.

Det er tilladt at vaske filtrene i opvaskemaskinen.

For udtagning og bisættelse af fedtfiltrene i metal, se monteringsvejledningen.

ZEOLIT-KULFILTRE

Ved normal brug anbefales det at regenerere dem hver 18. måned og udskifte dem hvert 3. år. For at regenerere filteret skal nedenstående procedure følges:

- Afmonter filteret som beskrevet i instruktionerne.

- Indsæt filtre A, B og C (hvis de er til stede) i en husholdningsovn ved 200°C i cirka 2 timer.

- Når filteret er afkølet kan de filtre genmonteres på filterets metalliske struktur.

BAKKE TIL OPSAMLING AF OLIE

Det anbefales at rengøre bakken hver 1 måned.

Anvend aldrig ætsende, syrlige eller alkaliske rengøringsmidler.

For en mere grundig rengøring, fjernes bakken til opsamling af olie (se figur), og vask den med varmt vand og opvaskemiddel. Skyl den med omhu og vent med at montere den igen, til den er helt tør.

BORTSKAFFELSE VED ENDT LEVETID

Symbolet med den overstregede affaldsspand, der er gengivet på deres apparat, betyder at produktet indgår i kategorien WEEE"Waste Electrical and Electronic Equipment" (affald af elektriske og elektroni-

ske produkter) hvorfor det ikke må bortskaffes sammen med dagrenovationen som almindeligt affald, men skal behandles særskilt for at kunne genanvendes, eller undergå særlig behandling for udskillelse af eventuelt skadelige dele/stoffer, der bortskaffes med respekt for miljøet. Korrekt bortskaffelse af dette produkt medvirker til at spare værdifulde resurser og undgå potentielle negative påvirkninger for folkesundheden og omgivelserne, som omvendt kan forårsages af en ukorrekt bortskaffelse af affaldet.

Kontakt venligst de lokale myndigheder, for at indhente yderligere oplysninger om det nærmeste indsamlingspunkt. Der kan være fastsat bøder for ukorrekt bortskaffelse af denne type affald i den nationale lovgivning.

INFORMATIONER FOR BORTSKAFFELSE I EU-LANDE

Den europæiske lovgivning vedrørende WEEE produkter indgår i det enkelte medlemslands lovgivning på forskellig vis. Vi anbefaler derfor vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er købt, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

INFORMATIONER FOR BORTSKAFFELSE I IKKE-EU-LANDE

Symbolet med den overstregede skraldespand er kun gyldigt i EU-medlemslande: Vi anbefaler vores kunder at tage kontakt til de lokale myndigheder, eller til forretningen hvor apparatet er kølot, for nærmere oplysninger vedrørende den korrekte bortskaffelse.

GIV AGT!

Producenten forbeholder sig ret til at foretage ændringer på udstyret, til enhver tid og uden varsel. Genoptryk, oversættelse og reproduk-

tion, også delvis, af denne vejledning er underlagt tilladelse fra fabrikanten. De tekniske informationer, de grafiske gengivelser og specifikationerne i denne vejledning er vejledende og må ikke offentliggøres.

Vejledningen er blevet udformet på italiensk og Fabrikanten fralægger sig ansvaret for eventuel fejlagtig afskrivning eller oversættelse.
