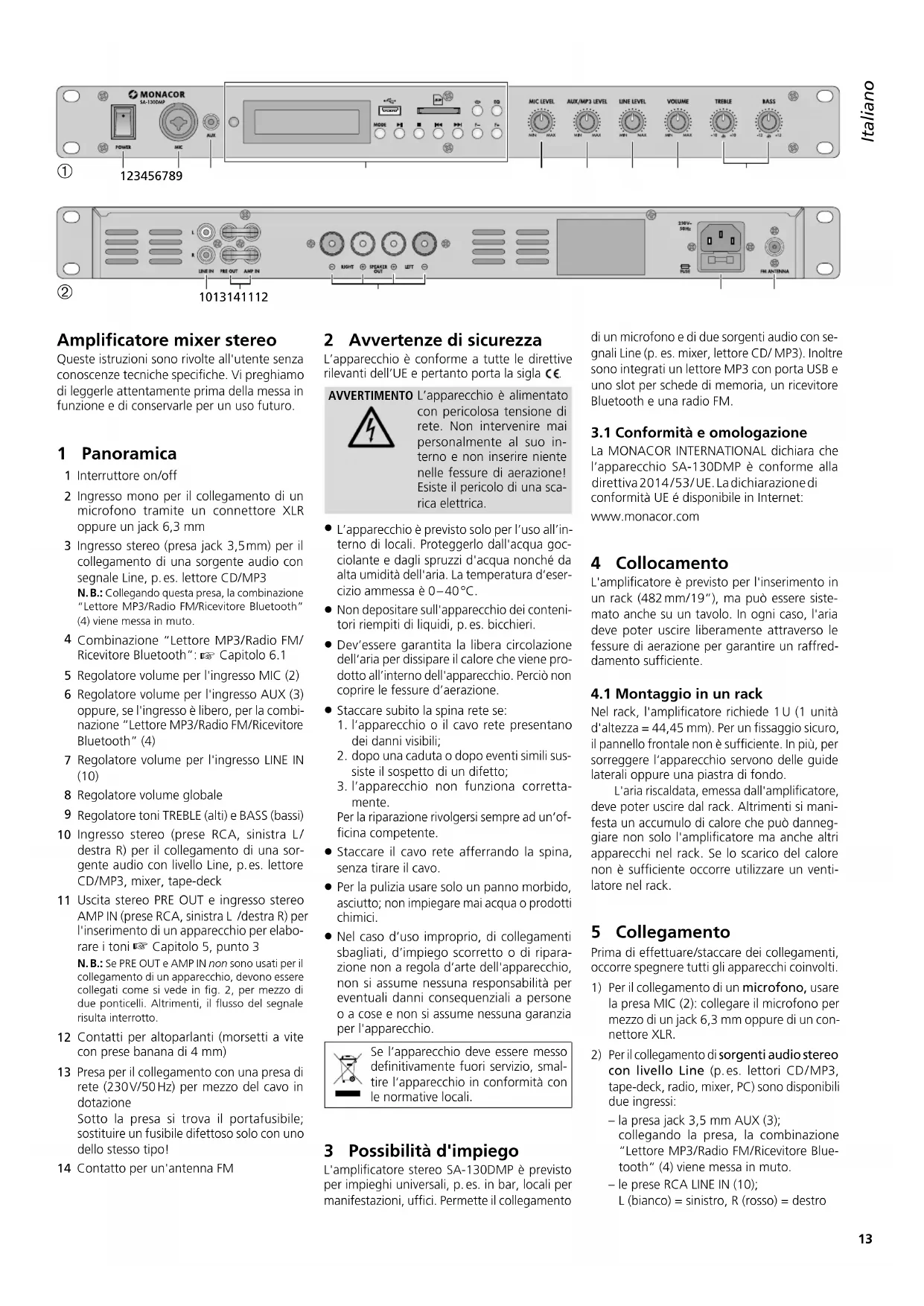

MANUALE UTENTE SA130DMP Monacor
Amplificatore mixer stereo
Questeistruzioni sono rivolte all'utente sanza conoscenze tecniche specifiche.Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservare per un uso futuro.

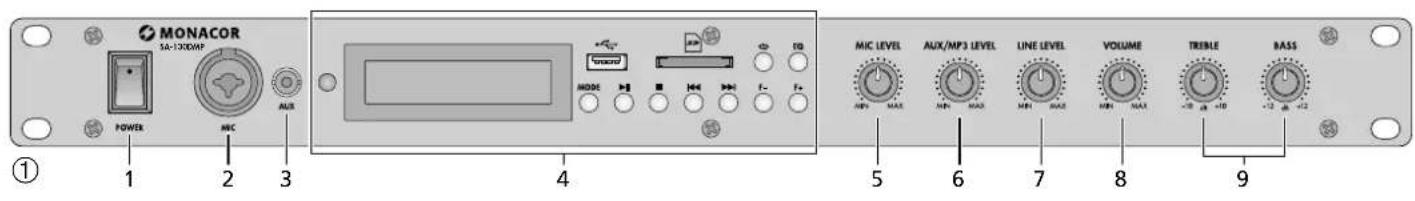

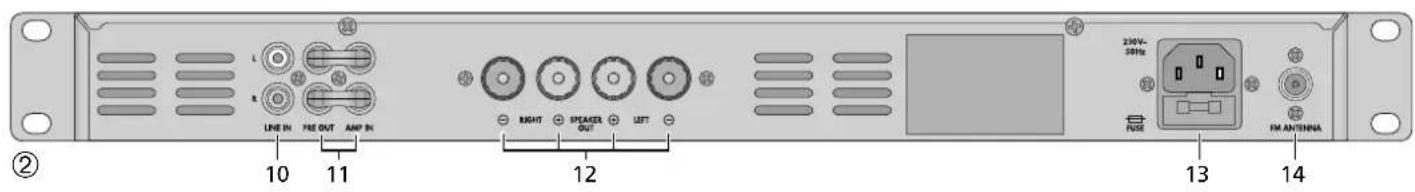

1 Panorama
1 Interru tture on/off
2 Ingresso mono per il collegamento di un microfono tramite un connettore XLR oppure un jack 6,3 mm
3 Ingresso stereo (presa jack 3,5mm) per il collegamento di una sorgente audio con segnale Line, p.es.lettore CD/MP3
N.B.: Collegando esta presa, la combinazione "Lettore MP3/Radio FM/Ricevitore Bluetooth" (4)iene messa inuto.
4 Combinazione "Lettore MP3/Radio FM/ Ricevitore Bluetooth": Capitolo 6.1
5 Regolatore volume per l'ingresso MIC (2)
6 Regolatore volume per l'ingresso AUX (3) oppure, se l'ingresso è libero, per la combinazione "Lettore MP3/Radio FM/Ricevitore Bluetooth" (4)
7 Regolatore volume per l'ingresso LINE IN (10)
8 Regolatore volume globale
9 Regolatore toni TREBLE (alti) e BASS (bassi)
10 Ingresso stereo (prese RCA, sinistra L/ destra R) per il collegamento di una sorgente audio con livello Line, p.es.lettore CD/MP3,mixer,tape-deck
11 Uscita stereo PRE OUT e ingresso stereo AMP IN (prese RCA, sinistra L /destra R) per l'insertimento di un appearecchio per elaborare i toni Capitolo 5, punto 3
N.B.: Se PRE OUT e AMP IN non sono usati per il collegamento di un apparecchio, devono essere collegati come si vede in fig. 2, per mezzo di due ponticelli. Altrimenti, il flusso del segnale risultata interrotto.
12 Contatti per altoparlanti (morsetti a vite con prese banana di 4 mm)
13 Presa per il collegamento con una presa di rete (230V / 50Hz) per mezzo del cavo in dotazione Sotto la presa si trova il portafusabile; sostuire un fusabile difettoso solo con uno dello stesso tipo!
14 Contatto per un'antenna FM
2 Avvertenze di sicurezza
L'apparecchio è conforme a tutte le dirittive rilevanti dell'UE e pertanto porta la sigla C€.
AVVERTIMENO
L'apparecchio è alimentato con pericolosa tensione di rete. Non intervenire mai personalmente al suo inerno e non insere niente nelle fissure di aerazione! Esiste il pericolo di una scarica elettrica.
L'apparecchio è previsto solo per l'uso all'interno di locali. Proteggerlo dall'acqua gocciolante e dagli spruzzi d'acqua nonché da alta umidità dell'aria. La temperature d'esercizio ammessa è 0-40°C.
Non depositare sull'apparecchio dei contenti riempiti di liquidi, p. es. bicchieri.
Dev'essere garantita la libera circolazione dell'aria per dissipare il calore che viene prodotto all'interno dell'apparecchio. Perci non copire le fessure d' aerazione.
Staccare subito la spina rete se:
- l'apparecchio o il cavo rete presentano dei danni visibili;
2.undyacutaodopoeventisimilussus-sisteilsospettdiundifetto;
3. l'apparecchio non funziona correttamente.
Per la riparazione rivolgersi sempre ad un'officina competente.
- Staccare il cavo rete afferrando la spina, alla tirare il cavo.
Per la pulizia usare solo un panno morbido, asciutto; non impiegare mai acqua o prodotti chimici. - Nel caso d'uso improprio, di collegamenti sbagliati, d'impiego scorretto o di riparazione non a regola d'arte dell'apparecchio, non si assume nessuna responsabilita per eventuali danni consequencesi a persona o a cose e non si assume nessuna garanzia per l'apparecchio.
'apparecchio devese essere messo nittivamente fuori servizio, small'apparecchio in conformità con formative locali.
3 Possibilità d'impiego
L' amplificatore stereo SA-130DMP è previsto per impieghi universali, p. es. in bar, locali per manifestazioni, uffici. Permette il collegamento
di un microfono e di due sorgenti audio con segnali Line (p. es. mixer,lettore CD/MP3).Inoltre sono integrati unlettore MP3 con porta USB e uno slot per schede di memoria, un ricevitore Bluetooth e una radio FM.
3.1 Conformità e omologazione
La MONACOR INTERNATIONAL dichiara che l'apparecchio SA-130DMP é conforme alla direttiva 2014/53/UE. La dichiarazionedi conformità UE é disponible in Internet:
www.monacor.com
4 Collocamento
L'amplificatore è previsto per l'insertimento in un rack (482 mm/19"), ma può essere sistematicoanche su un ravolo. In agli caso, l'aria deve poter uscire liberamente attreverso le fissure di aerazione per garantire un raffreddamento sufficiente.
4.1 Montaggio in un rack
Nel rack, l'amplificatore richiede 1 U (1 unità d'altezza = 44,45 mm). Per un fissaggio sicuro, il pannello frontale non è sufficiente. In più, per sorreggere l'apparecchio servono delle guide laterali oppure una piatra di fondo.
L'aria riscaldata, emessa dall' amplificatore, delve poter uscire dal rack. Altrimenti si manifesta un accumulo di calorie che può danneggiare non solo l'amplificatore maanche altri apparechi nel rack. Se lo scarico del calorie non è sufficiente occorre utilizzato un ventilatore nel rack.
5 Collegamento
Prima di effettuare/staccare dei collegamenti, occorre spegnere tutti gli apparecchi coinvolti.
1) Per il collegamento di un microfono, usare la presa MIC (2): collegare il microfono per mezzo di un jack 6,3 mm oppure di un connettore XLR.
2) Per il collegamento di sorgenti audio stereo con livello Line (p.es.lettori CD/MP3, tape-deck, radio, mixer, PC) sono disponibili due ingressi:
- la presa jack 3,5 mm AUX (3);
collegando la presa, la combinazione "Lettore MP3/Radio FM/Ricevitore Bluetooth" (4)iene messa in muto.
- le prese RCA LINE IN (10); L (bianco) = sinistro, R (rosso) = destro
3) Tramite i contatti stereo PRE OUT e AMP IN (11) è possibile insere un apparecchio per l'elaborazione del suono (p. es. equalizzatore, unità per effetti): A Valle del regolatore VOLUME (8), il segnale viene fatto uscire tramite PRE OUT, passaattraverso l'apparecchio per l'elaborazione del suono e tramite AMP IN arrivato allo stadio finale del SA-130DMP.
a) Togliere i due ponticelli (uno per il canale sinistro, uno per quello destro) che collegano i contatti PRE OUT e AMP IN.
b) Collegare I'ingresso dell'apparecchio da insereire con I'uscita PRE OUT.
c) Collegare l'uscita dell'apparecchio da insereire con l'ingresso AMP IN.
4) Collegare due altoparlanti (impedenza minima 4Ω) con i contatti SPEAKER OUT (12): un altoparlante con il canale destro RIGHT, l'alto con il canale sinistro LEFT, rispettomando la polarità (collegare il conduzione contrassegnato del cavo con "+"). Il collegamento è possibile o attraverso i morsetti a vite o attraverso le prese a banana.
N.B.: Se si devono collegare più di due altoparlanti, l'impenenza globale degli altoparlanti nondevese essere inferiore a 4 Ω per canale, altrimenti,l' amplificatore cui subire dei anni. Se avete delle domande sul collegamento, rivolgetevi a un esperto.
5) Se si usa la radio FM integrata, collegare un'antenna FM con la presa FM ANTENNA (14).
6) Per l'alimentazione, collegare il cavo rete in dotazione prima con la presa (13) e quando insertire la spina del cavo in una presa di rete (230V / 50Hz)
6 Funzionamento
Per escludere rumori di commutazione, accendere l'amplificatore sempre dopo gli apparecchi collegati, e dopo l'uso spegnerlo prima degli altri apparecchi.
1) Prima della prima accensione girare il regolatore globale del volume VOLUME (8) tutto a sinistra.
2) Accendere l'amplificatore con l'interruttore POWER (1).
3) Aprire il regolatore VOLUME (8) a seconda del volume globale richiesto, e per agli sorgente audio che si deve sentire, impostare il volume individualmente per mezzo del relativivo regolatore:
-regolatore MIC LEVEL (5) per il microfono all'ingresso MIC (2)
regolatore LINE LEVEL (7) per I'apparecchio all'ingresso LINE IN (10)
- regolatore AUX / MP3 LEVEL (6) per l'apparecchio all'ingresso AUX (3) oppure, se I'ingresso AUX è libero, per la combinazione "Lettore MP3/Radio FM/ Ricevitore Bluetooth" (4)
N.B.: Il volume base per la combinazione "Lettore MP3/Radio FM/Ricevitore Bluetooth" è impostabile separamente: vedi capitolo 6.1.3.
4) Con i regolatori alto TREBLE e bassi BASS (9) impostare i toni.

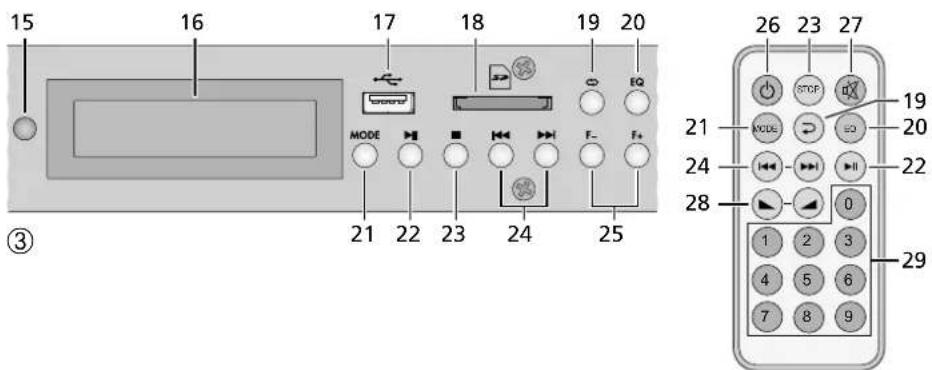

6.1 Lettore MP3/Radio FM/ Ricevitore Bluetooth (fig. 3)
La combinazione "Lettore MP3/Radio FM/Ricevitore Bluetooth" si accende automaticamente con la messa in funzione del SA-130DMP che si trovava allora nel modo "Player". Il display (16) indica NO SOURCE, se non è collegato nessun mezzo di memoria. Se è gli collegato un mezzo di memoria, dopo il caricamento dei dati si avvia la sua riproduzione. Se sono collegati due mezzi di memoria, après la messa in funzione del SA-130DMP è sempre scelto il mezzo USB.
Il telecommando a infrarossi viene alimentato da una batteria. Se il telecommando viene fornito con una batteria inserta, rimuoverve la pellicola protettiva (per proteggere la batteria dalla scarica) dal supporto della batteria: il telecommando sare quindi pronto per l'uso. Premendo un tasto sul telecommando, orientarlo sempre verso il sensore infrarioso (15). Fra il telecommando e il sensore non ci devono essere degli ostacoli.
In caso di mancato uso prolongato convene togliere la batteria per non danneggiare il telecomando se la batteria dovesse perdere.
Inserire/Sostituire la batteria:
1) Spostare a destra il blocco del portabatteria (1. freccia in fig. 4) e estrarre il portabatteria (2. freccia).
2) Per sostituire la batteria, togliere quella scarica.
3) Inserire una nuova batteria (bottone 3 V, tipo CR 2025) con il polo positivo rivolto
verso l'alto. Rispingere il portabatteria nel telecomando.
Non gettare le batterie scariche nelle immondizie di casa bensi negli appositi contentitori (p. es. presso il vostro rivenditore).
6.1.1 Standby
Per portare la combinazione "Lettore MP3 / Radio FM / Ricevitore Bluetooth" su standby e per riattivarla, usare il tasto (26) sul telecomando oppure premere in modo prolongato il tasto MODE (21) sull'apparecchio. Dop o l'accensione è attivo il modo "Player".
6.1.2 Scegliere il modo di funzionamento
Con il tasting MODE (21) si cui carbiare fra i modi di funzionamento:
"Player" "Bluetooth" "Radio"
Se nel modo "Player" sono collegati due mezzi di memoria, premendo il tasto, si passa dapaprima all'altro mezzo e con la pressione successiva del tasto si passa al modo "Bluetooth".
6.1.3 Impostare il volume base / Messa in muto (Mute)
Per impostare il volume base (campo di regolazione 00 a 31) usare i tasti e (28) del telecomando oppure tener premuto sull'apparecchio il tasto (24).
Per disattivare I'audio, premere il tasto (27), il display indica MUTE. Per riattivarlo, premere nuovamente il tasto.
N.B.: Se è stata attivata la funzione mute, alla prossima accensione o alchio del modo di funzionamento, la funzione sare nuovamente disattivata.
6.1.4 Modo di funzionamento "Player"
Con il Player si possono riproduire dei file MP3 di schede SD / SDHC e di mezzi USB (chiavetta oppure disco rigido con alimentazione propria). É possibleanche la riproduzione di file WMA e WAV.
- Collegare un mezzo USB con la porta USB (17).
- Inserire una scheda (FAT16 / FAT32, bajo a 32 GB) nelle slot (18) sino allo scatto. L'angolo smussato della scheda deve essere rivolto verso destra e verso l'apparecchio.
Per togliere la scheda, premerla leggermente indento per sbloccarla.
N.B.: Dato il gran numero di produttori di memorie e di driver, non si puo garantire che tutti i mezzi di memoria siano compatibili con illettore.
Scelta del mezzo di memoria:
Non appena si collega un mezzo di memoria, viene riconosciutto e si avvia la sua riproduzione (anche se prima è stato attivo il modo "Bluetooth" o "Radio"). Se nel modo "Player" con due mezzi collegati si toglie quello riconosciutto, illettore passa all'alto mezzo. Per passare all'alto mezzo si può essere anche il tasto MODE (21) (vedi capitolo 6.1.2).
II display indica:
- U per un mezzo USB,
$ per una scheda di memoria
davanti alla lettera: il symbolo per Riproduzione, Pausa o Stop - il tempo già riprodotto del titolo
- il modo di riproduzione (ALL, FOLDER, SINGLE o RANDOM): vedi in basso
- il numero del titolo e il nome del file
Per passare a Pausa, premere il tasto (22), per arrestare la riproduzione e per ritornare all'inizio del titolo, premere il tasto (23) sull'apparecchio o STOP (23) sul telecomando. Per continuare la riproduzione, premere il tasto
Per la scelta dei titoli usare i tasti (24) oppure digitare il numero del titolo con i tasti numerici (29).
N.B.: Nel modo di riproduzione RANDOM, non sono possibili il salto indietro al titolo precedente e la scelta dei titoli tramite i tasti numerici. Nel modo di riproduzione FOLLDER, si sono scegliere solo i titoli della cartella attuale.
Per la scelta di una cartella, usare i tasti F- e F+ (25). Per scegliere il titolo con il tasto o (24) dopo aver scelto la cartella, aspettare finché il nome della cartella non è più visualizzato sul display. Altrimenti, l'azionamento del tasto / porta al salto alla cartella precedente/successiva.
Per l'avanzamento e ritorno velo (possibile solo durante la riproduzione) tener premuto il tasto 140 o 24 sul telecomando. L'avanzamento supera più titoli,merice il ritorno va solo fino all'inizio del titolo.
Con il tasting EQ (20) scegliere l'impostazione dell'equalizzatore (possibile solo durante la riproduzione). Si cui passare fra: NORMAL, ROCK, POP, CLASSIC, JAZZ, COUNTRY.
N.B.: Alla prossima accensione o al cambio nel modo "Player", l'impostazione dell'equalizer viene resettata su NORMIL.
Con il tasto (19) sull'apparecchio oppure con 19) sul telecomando scegliere il modo di riproduzione (possibile solo durante la riproduzione). Si puòambiare fra:
HLL = tutti i titoli sono riprodotti uno\ dopo l'alto eswana fine
FOLDER = i titoli della cartella attuali sono riprodotti uno dopo l'alto e alla fine
SINGLE = il titolo attuale viene riproduzione sensza fine
RANDOM = tutti i titoli sono riprodotti nelle fine in ordine casuale
N.B.: Alla prossima accensione o al cambio nel modo "Player", il modo di riproduzione viene resettatto su PLL. Lo stesso succede se per la scelta della cartella si preme il tasto F- o F+ (25).
6.1.5 Modo di funzionamento "Bluetooth"
Con il ricevitore Bluetooth si può create una connessione wireless con una sorgente di segnali Bluetooth (p. es. Smartphone, Tablet-PC, Notebook) per riproduiretramite il SA-130DMP i file audio memorizzati su quosti dispositivi.
Creazione di una connessione Bluetooth:
1) Con il tasto MODE (21) scegliere il modo "Bluetooth" (indicazione Bluetooth sul display): Il display, dopo Initializar. passa a Disconnected! per segnalare che non esiste nessuna connessione Bluetooth.
2) Sulla sorgente Bluetooth attivare la funzione Bluetooth.
3) Il ricevitore Bluetooth vieneindicato con "Bluetooth"sul display della sorgente Bluetooth. Accoppiare la sorgente Bluetooth con il ricevitore Bluetooth (vedi eventuallyne le istruzioni della sorgente Bluetooth).
4) Quando esiste la connessione Bluetooth, il display indica Connected!.
5) Eseguire i comandi (riproduzione, pausa, scelta dei titoli) direttamente sulla sorgente Bluetooth, oppure per riproduzione / pausa usare il tasto (22) e per scelta dei titoli i tasti e (24) del telecomando.
6.1.6 Modo di funzionamento "Radio"
Con il tasto MODE (21) scegliere il modo "Radio", il display indica:
- la frequenza FM impostata in MHz
-FM:01 ... il numero della stazione, con il quale la frequenza FM è stata memorizzata tramite la ricerca stazioni (vedi in merito le note alla fine di questo capitolo)
- il volume globale impostato (UOL) (vedi capitolo 6.1.3)
Per memorizzare le stazioni premere il tasto II (22): si avvia la ricerca stazioni. Le frequenze trovate vengono memorizzate automaticamente con i numeri di stazioni. Al termine della ricerca è scelta la frequenza della stazione numero 1.
Per interrompere la ricerca stazioni, pre-mere nuovamente il tasto II.
Per attivare una stazione memorizzata, scegliere il relative numero con il tasto (24) oppure digitarlo con i tasti numerici (29).
Per l'impostazione manuale di una stazione (a passi di 0,1 MHz) usare i tasti F-e F + (25).
Note sull'indicazione del numero delle stazioni:
Dopo l'impostazione manuale della frequenza, il display indica FM: 00,
- se la frequenza impostata non è memorizzata con nessun numero di stazione.
- se la frequenza impostata è gli memorizzata tra-mite la ricerca stazioni con un numero di stazione, ma se la riscione non è buona.
Al prossimo cambio nel modo "Radio", il display non indica FM: B, bensi il numero della stazione la cui frequenza si trova vicino a quella impostata oppure, se non è stata trovata nessuna frequenza, il numero 1 di stazione.
7 Dati tecnici
Potenza efficace: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Gamma di frequenza: .20-20000 Hz
Rapporto S/R: 90 dB
Fattore di distorsione: .0,1%
Ingressi (contatto,
sensibilità/impedenza)
MIC, mono, bilanciato: presacombinataXLR/jack 6.3 mm. 1.3 mV/500Ω
AUX, stereo: presa jack 3,5 mm, 190 mV/10 kΩ
LINE IN, stereo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . LINE IN, stereo: .. ... ... .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. .. ... LINE IN, stereo: ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... LINE IN, stereo: ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... ... LINE IN, stereo: ... ... ... ... ... ... ... ... ... ... ... ... ... ... LINE IN, stereo: ... ... ... ... ... ... ... ... ... ... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINE IN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, Stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: .... LINEIN, stereo: ......
AMP IN, stereo: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . C. 100 mg/kg D. 200 mg/kg E. 300 mg/kg F. 400 mg/kg
Regolazione toni
bassi: ±12 dB/100 Hz
alti: ±10 dB/10 kHz
Alimentazione: 230V/50Hz
Potenza assorbita: 350 VA
Temperatura d'esercizio: .0-40°C
Dimensioni (L× H× P) .. 482× 44× 245mm,1 U
Peso: 4,9kg
Con riserva di modifiche tecniche.
La MONACOR® INTERNATIONAL GmbH & Co. KG si riserva agli diritto di elaborazione in qualiasi forma delle presenti istruzioni per l'uso. La riproduzione -anche parziale -per propri scopi commerciali e vietata.
