BEDIENUNGSANLEITUNG SA130DMP Monacor

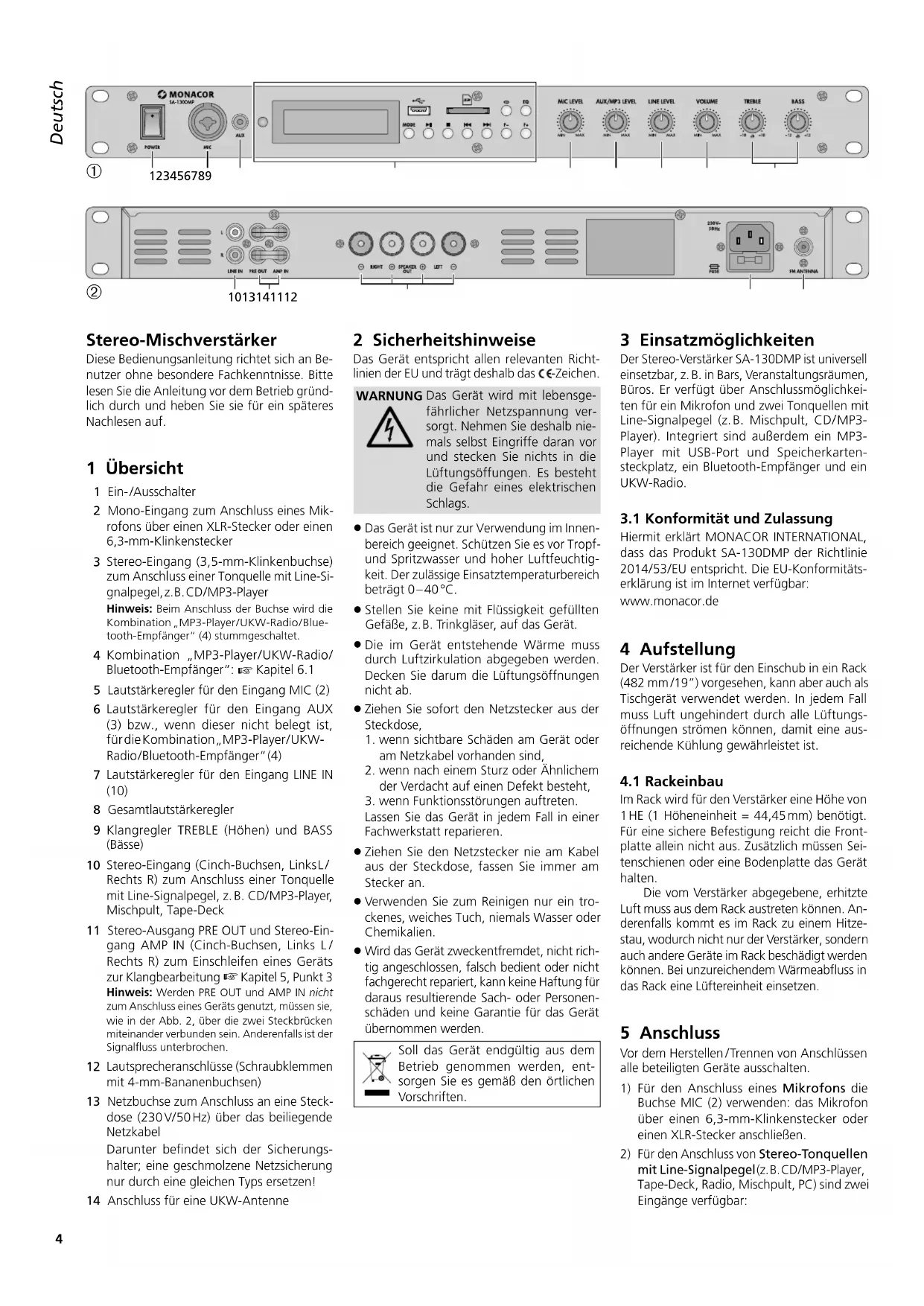

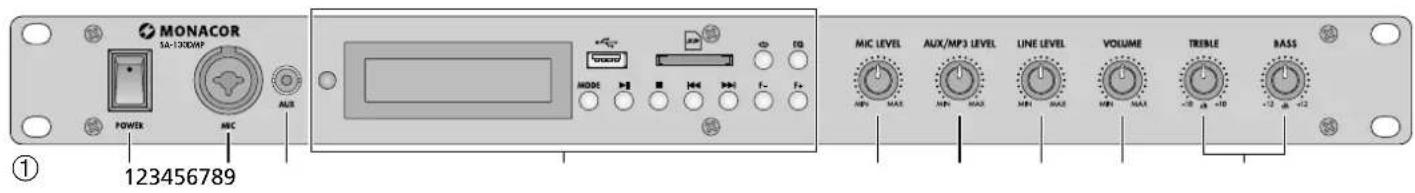

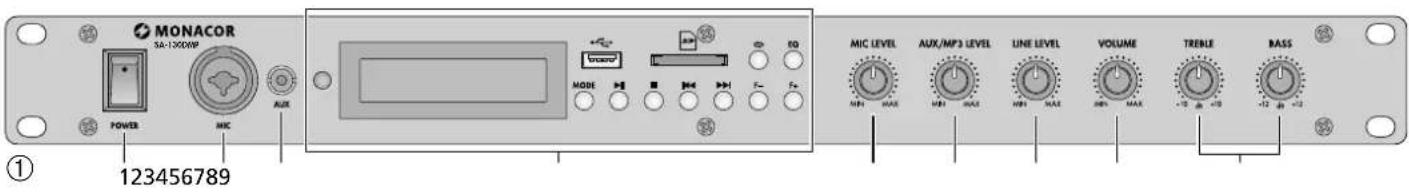

DeutschDeutsch Seite Deutsch Stereo-Mischverstärker Diese Bedienungsanleitung richtet sich an Be-nutzer ohne besondere Fachkenntnisse. Bitte lesen Sie die Anleitung vor dem Betrieb gründ-lich durch und heben Sie sie für ein späteres Nachlesen auf. 1 Übersicht 1 Ein- /Ausschalter2 Mono-Eingang zum Anschluss eines Mik-rofons über einen XLR-Stecker oder einen 6,3-mm-Klinkenstecker Stereo-Eingang (3,5-mm-Klinkenbuchse) zum Anschluss einer Tonquelle mit Line-Si-gnalpegel, z. B. CD / MP3-PlayerHinweis: Beim Anschluss der Buchse wird die Kombination „MP3-Player / UKW-Radio / Blue-tooth-Empfänger“ (4) stummgeschaltet. Kombination „MP3-Player / UKW-Radio / Blue tooth-Empfänger“: Kapitel 6.15 Lautstärkeregler für den Eingang MIC (2) Lautstärkeregler für den Eingang AUX (3) bzw., wenn dieser nicht belegt ist, für die Kombination„MP3-Player / UKW- Radio / Bluetooth-Empfänger“ (4) Lautstärkeregler für den Eingang LINE IN (10) 8 Gesamtlautstärkeregler Klangregler TREBLE (Höhen) und BASS (Bässe) Stereo-Eingang (Cinch-Buchsen, Links L /Rechts R) zum Anschluss einer Tonquelle mit Line- Signalpegel, z. B. CD / MP3-Player, Mischpult, Tape-Deck11 Stereo-Ausgang PRE OUT und Stereo-Ein- gang AMP IN (Cinch-Buchsen, Links L / Rechts R) zum Einschleifen eines Geräts zur Klangbearbeitung Kapitel 5, Punkt 3Hinweis: Werden PRE OUT und AMP IN nicht zum Anschluss eines Geräts genutzt, müssen sie, wie in der Abb. 2, über die zwei Steckbrücken miteinander verbunden sein. Anderenfalls ist der Signalfluss unterbrochen. Lautsprecheranschlüsse (Schraubklemmen mit 4-mm-Bananenbuchsen)13 Netzbuchse zum Anschluss an eine Steck- dose (230 V/ 50 Hz) über das beiliegende NetzkabelDarunter befindet sich der Sicherungs-halter; eine geschmolzene Netzsicherung nur durch eine gleichen Typs ersetzen!14 Anschluss für eine UKW-Antenne 2 Sicherheitshinweise Das Gerät entspricht allen relevanten Richt-linien der EU und trägt deshalb das -Zeichen.WARNUNGDas Gerät wird mit lebensge-fährlicher Netzspannung ver-sorgt. Nehmen Sie deshalb nie-mals selbst Eingriffe daran vor und stecken Sie nichts in die Lüftungsöffungen. Es besteht die Gefahr eines elektrischen Schlags. Das Gerät ist nur zur Verwendung im Innen-bereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser und hoher Luftfeuchtig-keit. Der zulässige Einsatztemperaturbereich beträgt 0 – 40 °C. Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.

Die im Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen nicht ab. Ziehen Sie sofort den Netzstecker aus der Steckdose,1. wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,3. wenn Funktionsstörungen auftreten.Lassen Sie das Gerät in jedem Fall in einer Fachwerkstatt reparieren. Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an. Verwenden Sie zum Reinigen nur ein tro-ckenes, weiches Tuch, niemals Wasser oder Chemikalien. Wird das Gerät zweckentfremdet, nicht rich-tig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für daraus resultierende Sach- oder Personen-schäden und keine Garantie für das Gerät übernommen werden.Soll das Gerät endgültig aus dem Betrieb genommen werden, ent-sorgen Sie es gemäß den örtlichen Vorschriften. 3 Einsatzmöglichkeiten Der Stereo-Verstärker SA-130DMP ist universell einsetzbar, z. B. in Bars, Veranstaltungsräumen, Büros. Er verfügt über Anschlussmöglichkei-ten für ein Mikrofon und zwei Tonquellen mit Line-Signalpegel (z. B. Mischpult, CD / MP3- Player). Integriert sind außerdem ein MP3-Player mit USB-Port und Speicherkarten-steckplatz, ein Bluetooth-Empfänger und ein UKW-Radio.

3.1 Konformität und Zulassung

Hiermit erklärt MONACOR INTERNATIONAL, dass das Produkt SA-130DMP der Richtlinie 2014 / 53 / EU entspricht. Die EU-Konformitäts- erklärung ist im Internet verfügbar:www.monacor.de 4 Aufstellung Der Verstärker ist für den Einschub in ein Rack (482 mm /19”) vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungs-öffnungen strömen können, damit eine aus-reichende Kühlung gewährleistet ist.

Im Rack wird für den Verstärker eine Höhe von 1 HE (1 Höheneinheit = 44,45 mm) benötigt. Für eine sichere Befestigung reicht die Front-platte allein nicht aus. Zusätzlich müssen Sei-tenschienen oder eine Bodenplatte das Gerät halten.Die vom Verstärker abgegebene, erhitzte Luft muss aus dem Rack austreten können. An-derenfalls kommt es im Rack zu einem Hitze-stau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen. 5 Anschluss Vor dem Herstellen / Trennen von Anschlüssen alle beteiligten Geräte ausschalten. Für den Anschluss eines Mikrofons die Buchse MIC (2) verwenden: das Mikrofon über einen 6,3-mm-Klinkenstecker oder einen XLR-Stecker anschließen. Für den Anschluss von Stereo-Tonquellen mit Line-Signalpegel (z. B. CD / MP3-Player, Tape-Deck, Radio, Mischpult, PC) sind zwei Eingänge verfügbar:5 Deutsch

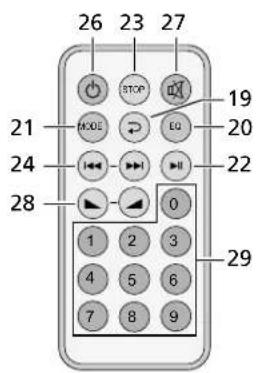

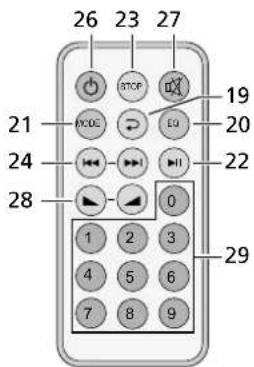

Um die Kombi nation „MP3-Player / UKW-Radio / Bluetooth- Empfänger“ auf Standby (Bereit- schaft) zu schalten und um sie wieder einzu- schalten, die Taste (26) auf der Fernbedie- nung verwenden oder am Gerät die Taste MODE (21) länger drücken. Nach dem Einschal- ten ist der Modus „Player“ aktiv.

6.1.2 Betriebsmodus wählen

Mit der Taste MODE (21) lässt sich umschalten zwischen den Betriebsmodi: „Player“„Bluetooth“„Radio“

Sind im Modus „Player“ zwei Speichermedien angeschlossen, wird beim Drücken der Taste zunächst auf das andere Speichermedium um- geschaltet, beim nächsten Tastendruck dann in den Modus „Bluetooth“.

6.1.3 Grundlautstärke einstellen /

Stummschalten(Mute) Zum Einstellen der Grundlautstärke (Einstellbe- reich 00 bis 31) die Tasten und (28) auf der Fernbedienung verwenden oder am Gerät die Taste I

I (24) gedrückt halten. Um den Ton auszuschalten, die Taste (27) drücken, das Display zeigt MUTE. Um ihn wieder einzuschalten, die Taste erneut drücken. Hinweis: Ist die Mute-Funktion aktiviert, wird sie beim nächsten Einschalten bzw. Wechsel des Be-triebsmodus wieder deaktiviert.

6.1.4 Betriebsmodus „Player“

Über den Player lassen sich MP3-Dateien von SD / SDHC-Speicherkarten und USB-Speicher- medien (USB-Stick oder USB-Festplatte mit eigener Stromversorgung) abspielen. Auch das Abspielen von WMA- und WAV-Dateien ist möglich. – Ein USB-Speichermedium an den USB-Port (17) anschließen. – Eine Speicherkarte (FAT16 / FAT32, bis 32 GB) so weit in den Kartensteckplatz (18) schie- ben, bis sie einrastet. Dabei muss die abge- schrägte Ecke der Karte nach rechts und zum Gerät zeigen. Soll die Karte entfernt werden, sie leicht hineindrücken, so dass sie ausrastet. Hinweis: Aufgrund der Vielfalt von Speicher-Her-stellern und Gerätetreibern kann nicht garantiert werden, dass alle Speichermedien mit dem Player kompatibel sind. Anwahl des Speichermediums: Sobald ein Speichermedium angeschlossen wird, ist es angewählt und seine Wiedergabe startet (auch, wenn davor der Modus „Blue- tooth“ oder „Radio“ aktiviert war). Wird im Modus „Player“ bei zwei angeschlossenen – Regler AUX / MP3 LEVEL (6) für das Gerät am Eingang AUX (3) bzw., wenn der Eingang AUX nicht belegt ist, für die Kombination „MP3-Player / UKW-Radio / Bluetooth-Empfänger“ (4) Hinweis: Die Grundlautstärke für die Kom-bination„MP3-Player / UKW-Radio / Blue tooth-Empfänger“ ist zusätzlich einstellbar: siehe Ka-pitel 6.1.3.

Mit dem Höhenregler TREBLE und dem Bass regler BASS (9) den Klang einstellen.

6.1 MP3-Player / UKW-Radio /

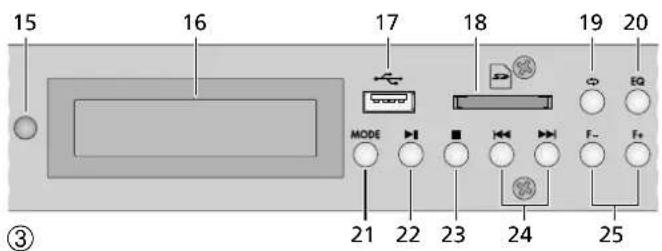

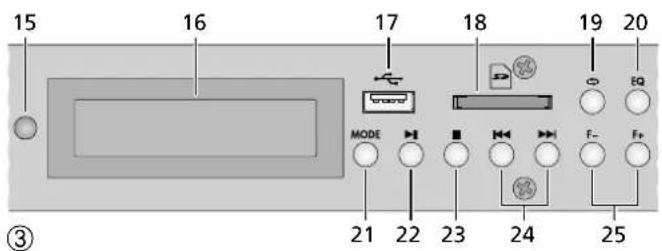

Bluetooth-Empfänger(Abb. 3) Die Kombination„MP3-Player / UKW-Radio / Bluetooth-Empfänger“ schaltet sich bei In- betriebnahme des SA-130DMP automatisch ein und befindet sich im Modus „Player“. Das Display (16) zeigt NO SOURCE, wenn kein Speichermedium angeschlossen ist. Ist bereits ein Speichermedium angeschlossen, startet nach dem Einlesen seine Wiedergabe. Sind zwei Speichermedien angeschlossen, ist nach der Inbetriebnahme des SA-130DMP immer das USB-Medium angewählt. Die Infrarot-Fernbedienung wird mit einer Batterie betrieben. Ist bei Auslieferung be- reits eine Batterie eingesetzt, die Isolierfolie (zum Schutz vor Entladung) aus dem Batte- riehalter herausziehen. Die Fernbedienung ist dann funktionsbereit. Beim Drücken einer Taste auf der Fernbedienung diese immer auf den Infrarot-Sensor (15) richten. Dabei muss Sichtverbindung zwischen Fernbedienung und Sensor bestehen. Nehmen Sie bei längerem Nichtgebrauch die Batterie sicherheitshalber heraus, damit die Fernbedienung bei einem eventuellen Auslau- fen der Batterie nicht beschädigt wird. Batterie einsetzen /auswechseln:

Die Verriegelung des Batteriehalters nach rechts drücken (1. Pfeil in Abb. 4) und den Halter herausziehen (2. Pfeil).

2) Bei einem Batteriewechsel die verbrauchte

Eine neue Batterie (3-V-Knopfzelle, Typ CR 2025) mit dem Pluspol nach oben in den Halter legen. Den Halter zurück in die Fernbedienung schieben.

Batterien dürfen nicht im Hausmüll entsorgt werden. Geben Sie sie gemäß den örtlichen Vorschriften in den Sondermüll. – die 3,5-mm-Klinkenbuchse AUX (3); bei Anschluss dieser Buchse wird die Kombination „MP3-Player / UKW-Radio / Blue tooth-Empfänger“ stummgeschaltet. – die Cinch-Buchsen LINE IN (10); L (weiß) = links, R (rot) = rechts

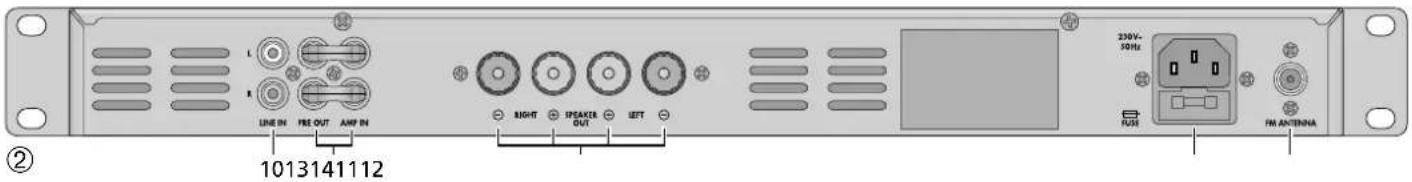

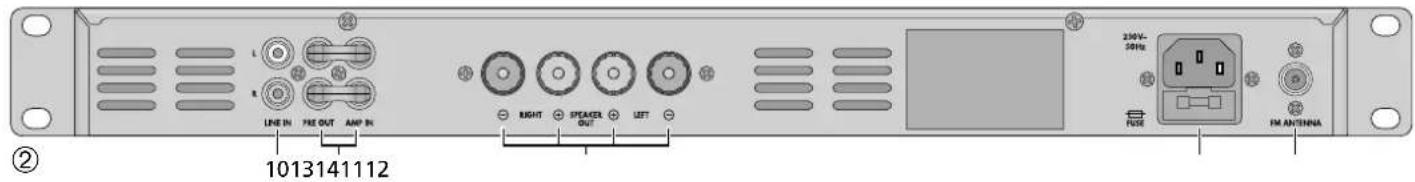

Über die Stereo-Anschlüsse PRE OUT und AMP IN (11) ist es möglich, ein Gerät zur Klangbearbeitung (z. B. Equalizer, Effekt- gerät) einzuschleifen: Das Signal wird, hinter dem Regler VOLUME (8) , über PRE OUT herausgeführt, durchläuft das Gerät zur Klang bearbeitung und gelangt über AMPIN auf die Endstufe des SA-130DMP.

Die beiden Steckbrücken (jeweils für den linken und rechten Kanal), mit denen die Anschlüsse PRE OUT und AMP IN verbun- den sind, entfernen.

Den Eingang des einzuschleifenden Geräts an den Ausgang PRE OUT anschließen.

Den Ausgang des einzuschleifenden Ge- räts an den Eingang AMP IN anschließen.

Zwei Lautsprecher (Mindestimpedanz 4 Ω) mit den Anschlüssen SPEAKER OUT (12) ver- binden: Einen Lautsprecher an den rechten Kanal RIGHT anschließen, den anderen Lautsprecher an den linken Kanal LEFT. Dabei die Polarität beachten (gekennzeich- nete Ader der jeweiligen Lautsprecherlei- tung an „+“ anschließen). Der Anschluss kann entweder über die Schraubklemmen oder die Bananenbuchsen erfolgen. Hinweis: Sollen mehr als zwei Lautsprecher an-geschlossen werden, achten Sie darauf, dass die Lautsprecher-Gesamtimpedanz 4 Ω pro Kanal nicht unterschreitet, anderenfalls kann der Ver-stärker beschädigt werden. Wenden Sie sich bei Fragen zum Anschluss an eine Fachkraft.

5) Wird das eingebaute UKW-Radio genutzt,

eine UKW-Antenne an die Buchse FM AN- TENNA (14) anschließen.

Zur Stromversorgung das beiliegende Netzkabel erst an die Netzbuchse (13) an- schließen, dann den Netzstecker des Kabels in eine Steckdose (230 V / 50 Hz) stecken. 6 Bedienung VORSICHT Stellen Sie die Lautstärke nicht zu hoch ein. Hohe Lautstärken können auf Dauer das Gehör schädigen! Um Schaltgeräusche zu vermeiden, den Ver- stärker immer erst nach den angeschlossenen Geräten einschalten und nach dem Betrieb vor allen anderen ausschalten.

Vor dem ersten Einschalten den Gesamt- lautstärkeregler VOLUME (8) ganz nach links zurückdrehen.

Den Verstärker mit dem Schalter POWER(1) einschalten.

Den Regler VOLUME (8) je nach gewünsch- ter Gesamtlautstärke aufdrehen und für jede Tonquelle, die zu hören sein soll, mit dem entsprechenden Regler die Lautstärke individuell einstellen: – Regler MIC LEVEL (5) für das Mikrofon am Eingang MIC (2) – Regler LINE LEVEL (7) für das Gerät am Eingang LINE IN (10)

Deutsch Zum Aufrufen eines gespeicherten Senders seine Stationsnummer mit der Taste I

I (24) anwählen oder mit den Zifferntasten (29) eingeben. Zum manuellen Einstellen eines Senders (in 0,1-MHz-Schritten) die Tasten F− und F+ (25) verwenden. Hinweise zur Anzeige der Stationsnummer:Das Display zeigt nach einer manuellen Frequenzein-stellung FM:00,– wenn die eingestellte Frequenz unter keiner Sta-tionsnummer gespeichert ist– wenn die eingestellte Frequenz zwar bereits über den Suchlauf unter einer Stationsnummer gespei-chert wurde, jedoch schlecht empfangen wirdBeim nächsten Umschalten in den Modus „Radio“ zeigt das Display jedoch nicht FM:00, sondern die Sta tionsnummer, deren Frequenz nah an der einge-stellten liegt, oder, wenn keine gefunden wurde, die Stationsnummer1. 7 Technische Daten Sinus-Ausgangsleistung: 2 × 70 W an 4

Frequenzbereich: 20 – 20 000 Hz Störabstand: 90 dB Klirrfaktor: 0,1 % Eingänge (Anschluss, Empfindlichkeit / Impedanz) MIC, mono, symmetrisch: kombinierte Buchse XLR / 6,3-mm-Klinke, 1,3 mV/500

AUX, stereo: 3,5-mm-Klinkenbuchse, 190 mV/10 k

Klangregelung Bässe: ±12 dB/ 100 Hz Höhen: ±10 dB/ 10 kHz Stromversorgung: 230 V/ 50 Hz Leistungsaufnahme: 350 VA Einsatztemperatur: 0 – 40 °C Abmessungen (B × H × T): 482 × 44 × 245 mm, 1 HE Gewicht: 4,9 kg Änderungen vorbehalten.

6.1.5 Betriebsmodus „Bluetooth“

Mit dem Bluetooth-Empfänger kann eine Funk

verbindung zu einer Bluetooth-Signalquelle (z. B. Smartphone, Tablet-PC, Notebook) her- gestellt werden, um die dort gespeicherten Audio-Dateien über den SA-130DMP abzu- spielen. Aufbau einer Bluetooth-Verbindung:

1) Mit der Taste MODE (21) den Betriebsmo-

dus „Bluetooth“ (Anzeige Bluetooth im Display) wählen: Das Display wechselt nach Initializing. . . auf Discon- nected!, um anzuzeigen, dass keine Bluetooth-Verbindung aufgebaut ist.

An der Bluetooth-Quelle die Bluetooth- Funktion einschalten.

Der Bluetooth-Empfänger wird auf dem Dis- play der Bluetooth-Quelle mit „Bluetooth“ angezeigt. Die Bluetooth-Quelle mit dem Bluetooth-Empfänger koppeln (siehe ggf. Anleitung der Bluetooth-Quelle).

Sobald die Bluetooth-Verbindung aufge- baut ist, zeigt das Display Connected!.

Die Bedienung (Wiedergabe, Pause, Titel- anwahl) entweder direkt an der Bluetooth- Quelle durchführen oder für Wiedergabe / Pause die Taste

II (22) verwenden und zur Titelwahl die Tasten I

I (24) der Fernbedienung.

6.1.6 Betriebsmodus „Radio“

Mit der Taste MODE (21) den Betriebsmodus „Radio“ wählen, das Display zeigt: – die eingestellte UKW-Frequenz in MHz – FM: 01 … die Stationsnummer, unter der die UKW-Frequenz über den Suchlauf gespeichert wurde (siehe dazu auch die Hinweise am Ende dieses Kapitels) – die eingestellte Grundlautstärke (VOL) (siehe Kapitel 6.1.3) Zum Speichern von Sendern die Taste

(22) drücken: Ein Sendersuchlauf startet. Die gefundenen Sendefrequenzen werden auto- matisch unter Stationsnummern gespeichert. Ist der Suchlauf beendet, ist die Frequenz der Sta tionsnummer1 angewählt. Um einen Suchlauf vorzeitig abzubrechen, erneut die Taste

II drücken. Medien das angewählte entfernt, wechselt der Player auf das andere. Zum Umschalten auf das andere Medium kann auch die Taste MODE (21) verwendet werden (siehe Kapitel 6.1.2). Das Display zeigt: – U für USB-Medium, S für Speicherkarte vor dem Buchstaben: das Symbol für Wie- dergabe, Pause oder Stopp – die bereits gespielte Zeit des Titels – den Abspielmodus ( ALL

FOLDER SINGLE oder RANDOM): siehe unten – die Titelnummer und den Dateinamen Zum Schalten auf Pause die Taste

II (22) drücken, zum Stoppen des Abspielens und Zurückkehren an den Titelanfang die Taste (23) am Gerät oder STOP (23) auf der Fern- bedienung drücken. Zum Fortsetzen des Abspielens die Taste

II drücken. Zur Titelanwahl die Tasten I

I (24) verwenden oder die Titelnummer über die Zif- ferntasten (29) eingeben. Hinweis: Im Abspielmodus RANDOM ist der Rück-sprung zum vorherigen Titel und die Titelanwahl über die Zifferntasten nicht möglich. Im Abspielmo-dus FOLDER lassen sich nur die Titel des aktuellen Ordners anwählen. Zur Ordneranwahl die Tasten F− und F+ (25) verwenden. Um nach einer Ordneranwahl den gewünschten Titel mit der Taste I

(24) anzuwählen, so lange warten, bis der Name des Ordners nicht mehr im Display an- gezeigt wird. Anderenfalls führt das Drücken der Taste I

I zum Sprung auf den vorhe- rigen / nächsten Ordner. Für den schnellen Rück- und Vorlauf (nur während des Abspielens möglich) die Taste

(24) auf der Fernbedienung gedrückt halten. Der Vorlauf geht auch über mehrere Titel, der Rücklauf nur bis zum Titelanfang. Mit der Taste EQ (20) die gewünschte Equa- lizer-Einstellung wählen (nur während des Abspielens möglich). Es kann umgeschaltet werden zwischen: NORMAL, ROCK, POP, CLASSIC, JAZZ, COUNTRY.Hinweis: Beim nächsten Einschalten bzw. Umschal-ten in den Modus „Player“ wird die Equalizer-Einstel-lung auf NORMAL zurückgesetzt. Mit der Taste (19) am Gerät oder (19) auf der Fernbedienung den Abspielmodus wäh- len (nur während des Abspielens möglich). Es kann umgeschaltet werden zwischen: ALL = alle Titel werden endlos nachein- ander abgespielt FOLDER = die Titel des aktuellen Ordners werden endlos nacheinander ab- gespielt SINGLE = der aktuelle Titel wird endlos ab- gespielt RANDOM = alle Titel werden endlos in zufälliger Reihenfolge abgespielt Hinweis: Beim nächsten Einschalten bzw. Umschal-ten in den Modus „Player“ wird der Abspielmodus auf ALL zurückgesetzt. Ebenso, wenn zur Ordner- wahl die Taste F− oder F+ (25) gedrückt wird.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.7 English
