U8MZ1E8 - Condizionatore PANASONIC - Manuale utente e istruzioni gratuiti
Trova gratuitamente il manuale del dispositivo U8MZ1E8 PANASONIC in formato PDF.
| Marca | Panasonic |
| Modello | U8MZ1E8 |
| Tipo di prodotto | Condizionatore commerciale (unità esterna) |
| Refrigerante | R32 (GWP 675) |
| Carica di refrigerante | 6,3 kg |
| Alimentazione elettrica | 380-400-415 V 3N~ 50 Hz |
| Corrente massima | 17,0 A |
| Potenza massima assorbita | 11,3 kW |
| Pressione massima di esercizio (lato alta pressione) | 41,5 bar (4,15 MPa) |
| Pressione massima di esercizio (lato bassa pressione) | 22,6 bar (2,26 MPa) |
| Protezione dell'unità | IPX4 |
| Funzioni principali | Raffreddamento e riscaldamento (pompa di calore) |
| Uso previsto | Negozi, industria leggera, fattorie, uso commerciale |
| Istruzioni di sicurezza importanti | Refrigerante infiammabile (A2L), non perforare né bruciare, niente fiamme libere nelle vicinanze |
| Manutenzione e pulizia | Pulizia interna da affidare a un professionista autorizzato |
| Riparabilità | Non riparare da soli, contattare un servizio assistenza autorizzato |
| Smaltimento | Conformemente alle leggi nazionali, non gettare con i rifiuti domestici |
| Temperatura ambiente di stoccaggio | Stanza senza fonte di accensione continua, dimensioni adatte alla carica di refrigerante |
Domande frequenti - U8MZ1E8 PANASONIC
Domande degli utenti su U8MZ1E8 PANASONIC
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Condizionatore in formato PDF gratuitamente! Trova il tuo manuale U8MZ1E8 - PANASONIC e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. U8MZ1E8 del marchio PANASONIC.
MANUALE UTENTE U8MZ1E8 PANASONIC
Prima di mettere in funzione l'unità, leggere attentamente le presenti istruzioni per l'uso e conservarle per riferimento futuro.
Questo opuscolo descrive principalmente argomenti inerenti la sicurezza e normativi. Per le spiegazioni riguardanti il funzionamento, scansionare il codice QR e fare riferimento ai manuali dettagliati.
NEDERLANDS
27 \~ 31

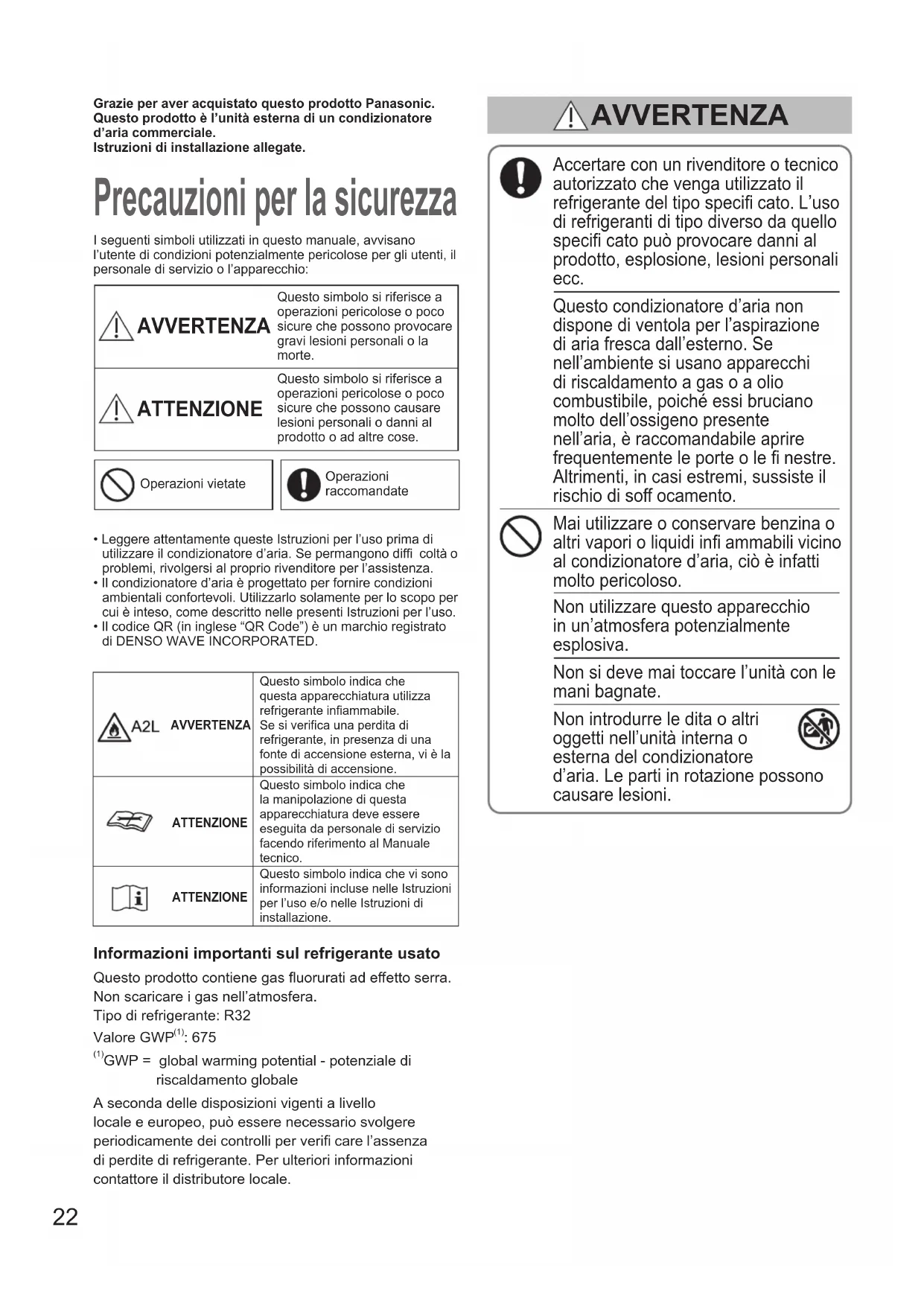

Grazie per aver acquistato questo prodotto Panasonic. Questo prodotto è l'unità esterna di un condizionatore d'aria commerciale.
Istruzioni di installazione allegate.
Precauzioni per la sicurezza
I seguenti simboli utilizzati in questo manuale, avvisano l'utente di condizioni potenzialmente pericolose per gli utenti, il personale di servizio o l'apparecchio:
 | AVVERTENZA | Questo simbolo si riferisce a operazioni pericolose o poco sicure che possono provocare gravi lesioni personali o la morte. |
 | ATTENZIONE | Questo simbolo si riferisce a operazioni pericolose o poco sicure che possono causare lesioni personali o danni al prodotto o ad altre cose. |
 | Operazioni vietate | Operazioni raccomandate |
- Leggere attentamente queste Istruzioni per l'uso prima di utilizzare il condizionatore d'aria. Se permangono diffi coltà o problemi, rivolgersi al proprio rivenditore per l'assistenza.
- Il condizionatore d'aria è progettato per fornire condizioni ambientali confortevoli. Utilizzarlo solamente per lo scopo per cui è inteso, come descritto nelle presenti Istruzioni per l'uso.
- Il codice QR (in inglese "QR Code") è un marchio registrato di DENSO WAVE INCORPORATED.
 A2L AVVERTENZA | Questo simbolo indica che questa apparecchiatura utilizza refrigerante infiammabile.Se si verifica una perdita di refrigerante, in presenza di una fonte di accensione esterna, vi è la possibilità di accensione. | |
 | ATTENZIONE | Questo simbolo indica che la manipolazione di questa apparecchiatura deve essere eseguita da personale di servizio facendo riferimento al Manuale tecnico. |
 | ATTENZIONE | Questo simbolo indica che vi sono informazioni incluse nelle Istruzioni per l'uso e/o nelle Istruzioni di installazione. |
Informazioni importanti sul refrigerante usato
Questo prodotto contiene gas fluorurati ad effetto serra.
Non scaricare i gas nell'atmosfera.
Tipo di refrigerante: R32
Valore GWP ^(1) : 675
^(1) GWP = global warming potential - potenziale di riscaldamento globale
A seconda delle disposizioni vigenti a livello locale e europeo, può essere necessario svolgere periodicamente dei controlli per verifi care l'assenza di perdite di refrigerante. Per ulteriori informazioni contattore il distributore locale.
AVVERTENZA
Accertare con un rivenditore o tecnico autorizzato che venga utilizzato il refrigerante del tipo specifi cato. L'uso di refrigeranti di tipo diverso da quello specifi cato può provocare danni al prodotto, esplosione, lesioni personali ecc.
Questo condizionatore d'aria non dispone di ventola per l'aspirazione di aria fresca dall'esterno. Se nell'ambiente si usano apparecchi di riscaldamento a gas o a olio combustibile, poiché essi bruciano molto dell'ossigeno presente nell'aria, è raccomandabile aprire frequentemente le porte o le fi nestre. Altrimenti, in casi estremi, sussiste il rischio di soff ocamento.
Mai utilizzare o conservare benzina o altri vapori o liquidi infi ammabili vicino al condizionatore d'aria, ciò è infatti molto pericoloso.
Non utilizzare questo apparecchio in un'atmosfera potenzialmente esplosiva.
Non si deve mai toccare l'unità con le mani bagnate.
Non introdurre le dita o altri oggetti nell'unità interna o esterna del condizionatore d'aria. Le parti in rotazione possono causare lesioni.
AVVERTENZA
Se il refrigerante entra in contatto con una fi amma, produce gas tossici.
Per motivi di sicurezza, prima di procedere con la pulizia o la manutenzione, spegnere il condizionatore d'aria e scollegarlo dall'alimentazione elettrica.
Scollegare la spia di alimentazione dalla presa, oppure spegnere l'interruttore diff erenziale o disinserire l'alimentazione spegnendo il sezionatore, in modo da isolare il condizionatore d'aria dall'alimentazione di rete in caso di emergenza.
Smaltire in conformità con le normative nazionali e/o locali.
Questo prodotto non deve essere modifi cato o smontato in nessun caso. L'unità modifi cata o smontata può causare incendio, scosse elettriche o lesioni personali.
Non pulire da sé l'interno delle unità interne ed esterne. Tale pulizia deve essere affi data a un rivenditore o a un tecnico autorizzato.
In caso di malfunzionamento dell'apparecchio, non tentare di ripararlo da sé. Per le riparazioni e lo smaltimento, rivolgersi al proprio rivenditore o a un centro di assistenza.
Collegare ciascuna unità a una presa di corrente dedicata e nella linea esclusiva installare un sezionatore, un interruttore diff erenziale contro le perdite a terra (ELCB) o un interruttore diff erenziale (RCD) per la protezione da sovracorrente.
Collegare ciascuna unità a una presa elettrica dedicata e con i cablaggi fi ssi provvisti della possibilità di scollegare totalmente l'alimentazione mediante separazione di tutti i poli in ottemperanza alle normative sui collegamenti elettrici.
Per evitare i rischi derivanti da eventuali problemi di isolamento, l'unità deve essere collegata a massa.
Per prevenire surriscaldamento e incendio, non utilizzare cavi modifi cati, cavi di giunzione, prolunghe o cavi non specifi cati.
L'apparecchio deve essere conservato in un locale in cui non siano presenti fonti di accensione con funzionamento continuo (come ad esempio fi amme libere, apparecchi a gas in funzione o riscaldatori elettrici in funzione).
Tenere presente che i refrigeranti possono essere inodore.
Se l'apparecchio è installato in un'area non ventilata, tale area deve essere predisposta in modo che, in caso di perdite di refrigerante, questo non possa ristagnare creando pericolo di incendio o di esplosione.
L'apparecchio deve essere conservato in un locale di dimensioni corrispondenti a quelle richieste per il locale d'uso.
Dopo aver installato l'unità, non mancare mai di chiedere all'installatore la superfi cie del locale in cui è installata l'unità e la quantità di carica del refrigerante.
In caso di cambiamento dell'unità o della superfi cie del locale, non mancare mai di consultare il rivenditore o un centro di assistenza.
Non utilizzare mezzi per accelerare il processo di sbrinamento o per pulire, diversi da quelli raccomandati dal produttore.
Non forare o bruciare.
L'apparecchio deve essere conservato in un locale in cui non siano presenti fi amme libere con funzionamento continuo (come ad esempio apparecchi a gas in funzione) o fonti di accensione (come ad esempio riscaldatori elettrici in funzione).
Al verifi carsi di qualsiasi anomalia/guasto, interrompere l'utilizzo del prodotto e scollegare la spina di alimentazione o spegnere l'interruttore di alimentazione e il salvavita.
(Rischio di fumo/incendio/scosse elettriche)
Esempi di anomalia/guasto:
• L'interruttore diff erenziale contro le perdite a terra salta spesso.
- A volte il prodotto non si avvia quando viene acceso.
- À volte l'alimentazione si disinserisce quando si muove il cavo.
- Durante il funzionamento si avvertono odore di bruciato o rumori anomali.
- Il corpo è deformato o troppo caldo.
• L'unità interna ha perdite di acqua.
- Il cavo o la spina di alimentazione diventano troppo caldi.
- Non è possibile controllare la velocità della ventola.
- L'unità si arresta subito dopo essere stata accesa per funzionare.
Contattare immediatamente il proprio rivenditore per la manutenzione/riparazione.
Per motivi di sicurezza, le unità interne collegabili sono dotate di un sistema di rilevamento delle perdite. Perché il rilevamento delle perdite funzioni, dopo l'installazione le unità devono essere sempre alimentate elettricamente, tranne durante la manutenzione.
L'unità è dotata di dispositivi di sicurezza alimentati elettricamente. Affi nché i dispositivi di sicurezza funzionino correttamente, dopo l'installazione, sia le unità interne che quelle esterne devono essere sempre alimentate elettricamente, tranne che durante la manutenzione.
Non sedersi né salire in piedi sull'unità.
Si potrebbe accidentalmente cadere.
ATTENZIONE
Questo apparecchio è stato progettato per essere utilizzato da utenti esperti o addestrati in negozi, industrie leggere o fattorie, o per scopi commerciali da parte di non addetti.
Se nell'ambiente vi sono bambini o persone invalide, è raccomandabile non raff reddarlo né riscaldarlo eccessivamente.
Questo apparecchio può essere utilizzato dai minori a partire dagli 8 anni di età e da persone con capacità fi siche, sensoriali o mentali ridotte o da persone inesperte, a condizione che siano adeguatamente supervisionate o preventivamente istruite sull'utilizzo in sicurezza e informate sui pericoli presenti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione da parte dell'utente non devono essere eff ettuate da bambini senza supervisione.
Non accendere e spegnere il condizionatore d'aria dall'interruttore principale di alimentazione. Usare il pulsante di funzionamento ON/OFF.
Non inserire alcun oggetto nell'uscita dell'aria dell'unità esterna, in quanto la ventola ruota ad alta velocità.
Non toccare né la presa dell'aria né le taglienti alette d'alluminio dell'unità esterna. Ci si potrebbe ferire.
Non introdurre alcun oggetto estraneo nel VANO DELLA VENTOLA. Ci si potrebbe infatti ferire e danneggiare l'unità.
Non toccare la ventola, in quanto ruota automaticamente quando viene rilevata una perdita di refrigerante. Ci si potrebbe infatti ferire.
NOTA
- L'apparecchio deve essere conservato in modo da prevenire danni meccanici.
- Il compressore si potrebbe occasionalmente arrestare durante i temporali. Non si tratta di un guasto meccanico. L'unità si rimette in funzione automaticamente dopo alcuni minuti.
- Il testo in inglese corrisponde alle istruzioni originali. Le altre lingue sono traduzioni delle istruzioni originali.
Smaltimento di vecchie apparecchiature
Solo per Unione Europea e Nazioni con sistemi di raccolta e smaltimento
Questo simbolo sui prodotti, sull'imballaggio e/o sulle documentazioni o manuali accompagnanti i prodotti indica che i prodotti elettrici, elettronici non devono essere buttati nei rifiuti domestici generici.
Per un trattamento adeguato, recupero e riciclaggio di vecchi prodotti vi invitiamo a portarli negli appositi punti di raccolta secondo la legislazione vigente nel vostro paese.
Con uno smaltimento corretto, contribuirete a salvare importanti risorse e ad evitare i potenziali effetti negativi sulla salute umana e sull'ambiente. Per ulteriori informazioni su raccolta e riciclaggio, vi invitiamo a contattare il vostro comune.
Lo smaltimento non corretto di questi rifiuti potrebbe comportare sanzioni in accordo con la legislazione nazionale.
■ Funzionamento
Vedere le Istruzioni per l'uso allegate al telecomando opzionale.
■ Regolazione della direzione del flusso d'aria
Vedere le Istruzioni per l'uso allegate all'unità interna e al telecomando opzionale.
■ Manutenzione
Vedere le Istruzioni per l'uso allegate all'unità interna.
■ Risoluzione dei problemi
Vedere le Istruzioni per l'uso allegate all'unità interna.

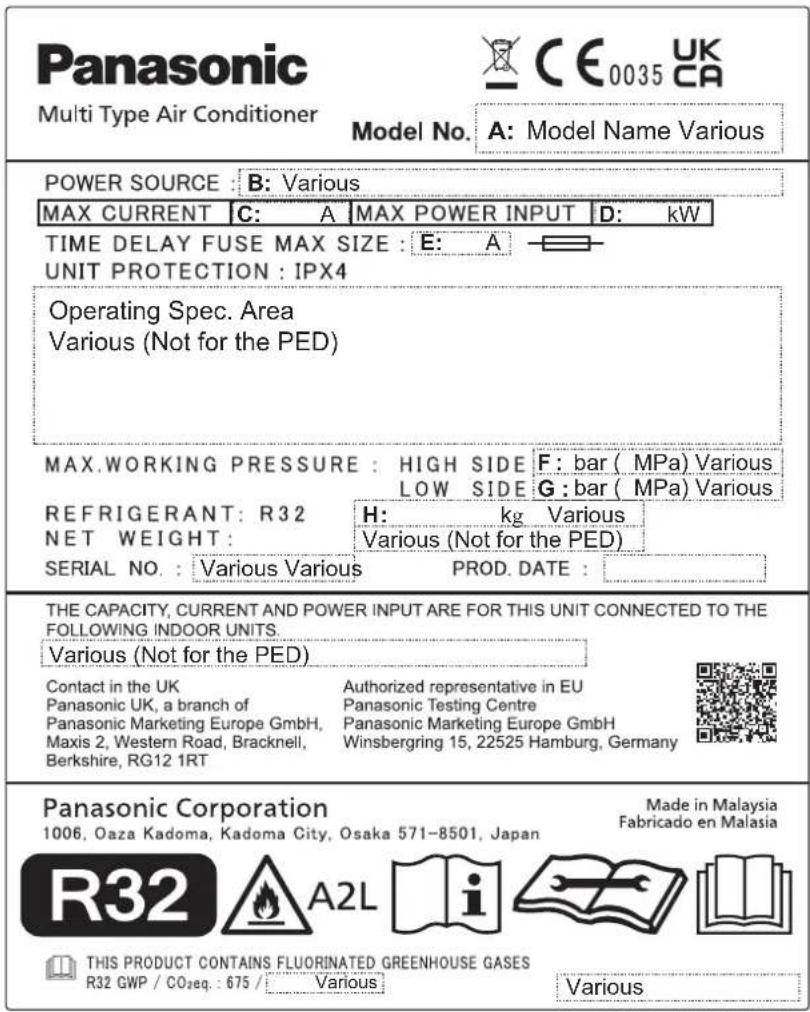

Contrassegni conformi alla Direttiva 2014/68/EU (PED)
Targhetta dei dati nominali
Tabelle dei dati tecnici
| A U-8MZ1E8 U-10MZ1E8 U-12MZ1 E8 | |||
| B 380 - 400 - 415 V 3N ~ 50 Hz | |||
| C | 17,0 A 18,0 | A 20,0 A | |
| D | 11,3 kW 12,0 | kW 13,3 kW | |
| E 20 A 25 A 25 A | |||
| F 4 1,5 bar (4,15 MPa) | |||
| G 22,6 bar (2,26 MPa) | |||
| H | 6,3 kg | 6,4 kg | 8,5 kg |
(Italiano) • Informazioni sul prodotto
In caso di problemi o domande riguardo al condizionatore d'aria, è necessario fornire le seguenti informazioni. La sigla del modello e il numero di serie sono riportati sulla targhetta.
(Italiano) Modello n. / N. di serie / Data di acquisto / Indirizzo del rivenditore / Numero di telefono
