Marke	Panasonic
Modell	U8MZ1E8
Produkttyp	Gewerbeklimagerät (Außengerät)
Kältemittel	R32 (GWP 675)
Kältemittelfüllmenge	6,3 kg
Stromversorgung	380-400-415 V 3N~ 50 Hz
Maximalstrom	17,0 A
Maximale Leistungsaufnahme	11,3 kW
Maximaler Betriebsdruck (Hochdruckseite)	41,5 bar (4,15 MPa)
Maximaler Betriebsdruck (Niederdruckseite)	22,6 bar (2,26 MPa)
Schutzart der Einheit	IPX4
Hauptfunktionen	Kühlen und Heizen (Wärmepumpe)
Vorgesehene Verwendung	Geschäfte, Leichtindustrie, Bauernhöfe, gewerbliche Nutzung
Wichtige Sicherheitshinweise	Entzündliches Kältemittel (A2L), nicht durchbohren oder verbrennen, keine offenen Flammen in der Nähe
Wartung und Reinigung	Innenreinigung durch einen autorisierten Fachmann durchführen lassen
Reparierbarkeit	Nicht selbst reparieren, autorisierten Kundendienst kontaktieren
Entsorgung	Gemäß den nationalen Gesetzen, nicht mit dem Hausmüll entsorgen
Lagertemperatur	Raum ohne dauerhafte Zündquelle, Größe entsprechend der Kältemittelfüllmenge

Häufig gestellte Fragen - U8MZ1E8 PANASONIC

Welches Kältemittel verwendet das Klimagerät Panasonic U8MZ1E8?

Das Klimagerät verwendet das Kältemittel R32, ein entzündliches Fluid der Klasse A2L. Sein Treibhauspotenzial (GWP) beträgt 675.

Welche Sicherheitsvorkehrungen sind beim R32-Kältemittel zu beachten?

Vermeiden Sie Zündquellen (offene Flammen, Gasgeräte, elektrische Heizgeräte) in der Nähe. Bohren oder verbrennen Sie das Gerät nicht. Bei Leckage den Raum lüften und die Stromversorgung unterbrechen.

Kann ich das Innere des Klimageräts selbst reinigen?

Nein, die Innenreinigung der Innen- und Außeneinheit muss von einem autorisierten Händler oder Fachmann durchgeführt werden. Sie können die Außenseite mit einem weichen Tuch reinigen.

Was tun bei Fehlfunktion oder Anomalie?

Stellen Sie das Gerät sofort außer Betrieb, ziehen Sie den Stecker oder schalten Sie den Schutzschalter aus, und kontaktieren Sie Ihren örtlichen Händler für Wartung oder Reparatur. Führen Sie niemals selbst Reparaturen durch.

Welche Anzeichen deuten auf einen Defekt hin, der ein sofortiges Abschalten erfordert?

Zu den Anzeichen gehören: häufiges Auslösen des Schutzschalters, Brandgeruch, ungewöhnliche Geräusche, verformtes oder heißes Gehäuse, Wasserleck, heißes Netzkabel, Unfähigkeit, die Lüftergeschwindigkeit zu steuern, plötzlicher Stillstand.

Kann das Klimagerät in einer explosionsgefährdeten Umgebung verwendet werden?

Nein, es ist verboten, das Gerät in einer potenziell explosiven Atmosphäre zu verwenden. Lagern Sie niemals entzündliche Flüssigkeiten oder Gase in der Nähe.

Wie entsorge ich das Klimagerät am Ende seiner Lebensdauer ordnungsgemäß?

Gemäß den europäischen Vorschriften entsorgen Sie das Gerät nicht mit dem Hausmüll. Bringen Sie es zu einer Sammelstelle für das Recycling von Elektro- und Elektronikgeräten.

Welche Stromversorgung wird für das Modell U8MZ1E8 benötigt?

Die Stromversorgung beträgt 380-400-415 V 3N~ 50 Hz. Ein Fehlerstromschutzschalter und ein Überstromschutz auf einer eigenen Leitung sind erforderlich.

Kann ich ein Verlängerungskabel oder einen Adapter für das Netzkabel verwenden?

Nein, verwenden Sie niemals ein modifiziertes Kabel, ein Verlängerungskabel oder ein nicht spezifiziertes Kabel. Dies könnte zu Überhitzung oder Brand führen.

Wo finde ich die Modell- und Seriennummer meines Geräts?

Sie befinden sich auf dem Typenschild an der Außeneinheit. Notieren Sie auch das Kaufdatum und die Kontaktdaten des Händlers.

BEDIENUNGSANLEITUNG U8MZ1E8 PANASONIC

Lesen Sie diese Bedienungsanleitung vor der Inbetriebnahme der Einheit und bewahren Sie sie dann zum späteren Nachschlagen auf. Diese Broschüre beschreibt hauptsächlich sicherheitsrelevante und regulatorische Angelegenheiten. Für Erläuterungen, die den Betrieb betreffen, scannen Sie bitte den QR-Code und beziehen sich auf die detaillierten Handbücher.

ITALIANO

22 \~ 26

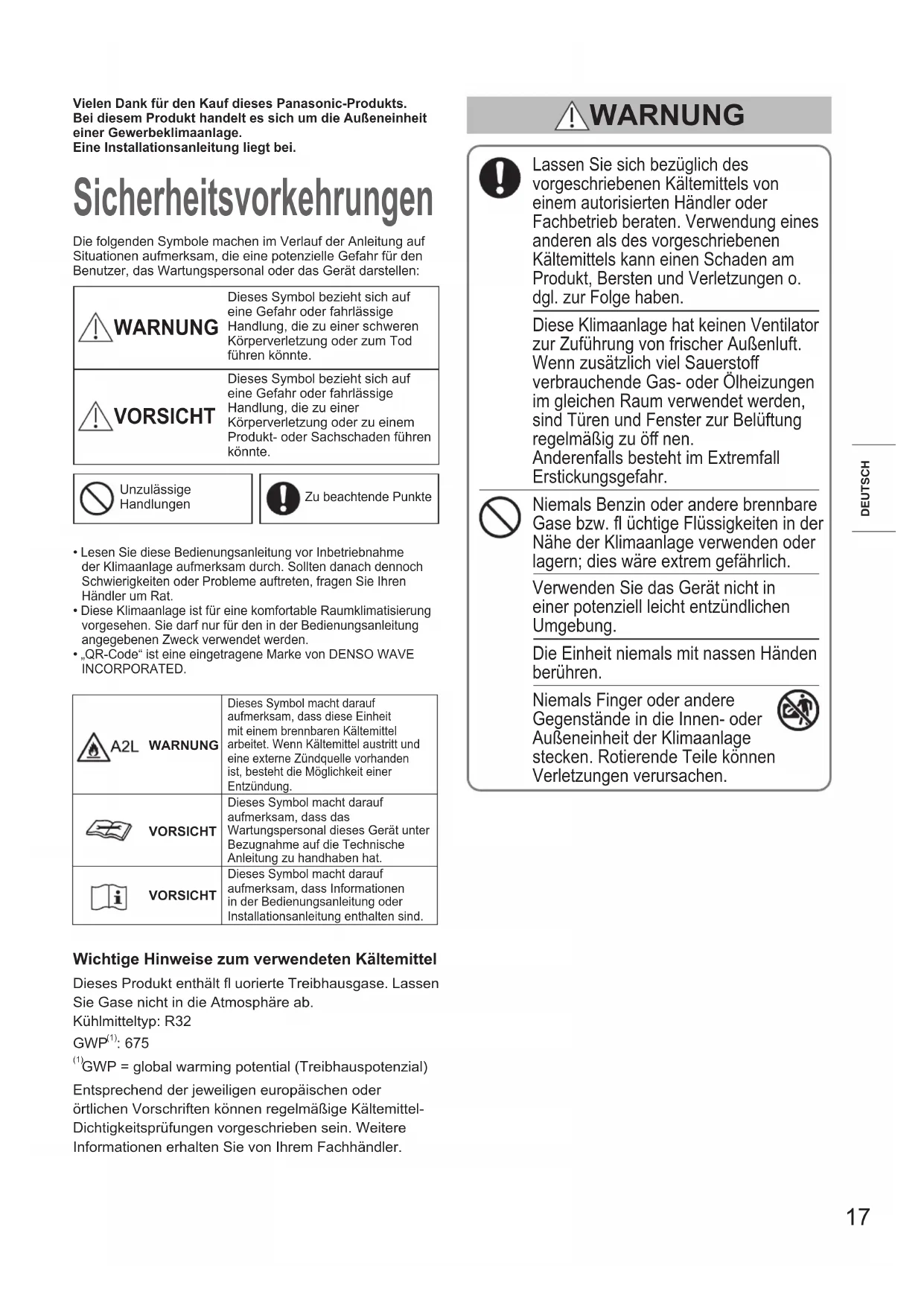

Vielen Dank für den Kauf dieses Panasonic-Produkts. Bei diesem Produkt handelt es sich um die Außeneinheit einer Gewerbeklimaanlage. Eine Installationsanleitung liegt bei.

Sicherheitsvorkehrungen

Die folgenden Symbole machen im Verlauf der Anleitung auf Situationen aufmerksam, die eine potenzielle Gefahr für den Benutzer, das Wartungspersonal oder das Gerät darstellen:

	WARNUNG	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer schweren Körperverletzung oder zum Tod führen könnte.
	VORSICHT	Dieses Symbol bezieht sich auf eine Gefahr oder fahrlässige Handlung, die zu einer Körperverletzung oder zu einem Produkt- oder Sachschaden führen könnte.

Unzulässige Handlungen

Zu beachtende Punkte

• Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme der Klimaanlage aufmerksam durch. Sollten danach dennoch Schwierigkeiten oder Probleme auftreten, fragen Sie Ihren Händler um Rat.
• Diese Klimaanlage ist für eine komfortable Raumklimatisierung vorgesehen. Sie darf nur für den in der Bedienungsanleitung angegebenen Zweck verwendet werden.
• „QR-Code“ ist eine eingetragene Marke von DENSO WAVE INCORPORATED.

A2L WARNUNG	Dieses Symbol macht darauf aufmerksam, dass diese Einheit mit einem brennbaren Kältemittel arbeitet. Wenn Kältemittel austritt und eine externe Zündquelle vorhanden ist, besteht die Möglichkeit einer Entzündung.
VORSICHT	Dieses Symbol macht darauf aufmerksam, dass das Wartungspersonal dieses Gerät unter Bezugnahme auf die Technische Anleitung zu handhaben hat.
VORSICHT	Dieses Symbol macht darauf aufmerksam, dass Informationen in der Bedienungsanleitung oder Installationsanleitung enthalten sind.

Wichtige Hinweise zum verwendeten Kältemittel

Dieses Produkt enthält fluorierte Treibhausgase. Lassen Sie Gase nicht in die Atmosphäre ab.

Kühlmitteltyp: R32

GWP ^(1) : 675

^(1) GWP = global warming potential (Treibhauspotenzial)

Entsprechend der jeweiligen europäischen oder örtlichen Vorschriften können regelmäßige Kältemittel-Dichtigkeitsprüfungen vorgeschrieben sein. Weitere Informationen erhalten Sie von Ihrem Fachhändler.

! WARNING

Lassen Sie sich bezüglich des vorgeschriebenen Kältemittels von einem autorisierten Händler oder Fachbetrieb beraten. Verwendung eines anderen als des vorgeschriebenen Kältemittels kann einen Schaden am Produkt, Bersten und Verletzungen o. dgl. zur Folge haben.

Diese Klimaanlage hat keinen Ventilator zur Zuführung von frischer Außenluft. Wenn zusätzlich viel Sauerstoff verbrauchende Gas- oder Ölheizungen im gleichen Raum verwendet werden, sind Türen und Fenster zur Belüftung regelmäßig zu öff nen. Anderenfalls besteht im Extremfall Erstickungsgefahr.

Niemals Benzin oder andere brennbare Gase bzw. fl üchtige Flüssigkeiten in der Nähe der Klimaanlage verwenden oder lagern; dies wäre extrem gefährlich.

Verwenden Sie das Gerät nicht in einer potenziell leicht entzündlichen Umgebung.

Die Einheit niemals mit nassen Händen berühren.

Niemals Finger oder andere Gegenstände in die Innen- oder Außeneinheit der Klimaanlage stecken. Rotierende Teile können Verletzungen verursachen.

! WARNING

Wenn das Kältemittel mit einer Flamme in Berührung kommt, werden toxische Gase erzeugt.

Vor Reinigungs- oder Wartungsarbeiten zur Sicherheit die Klimaanlage ausschalten und auch von der Stromversorgung trennen.

In einem Notfall den Netzstecker aus der Steckdose ziehen oder den Trennschalter ausschalten oder das entsprechende Trennor abschalten, um die Klimaanlage Stromversorgung zu trennen.

Die Entsorgung muss in Übereinstimmung mit der nationalen und/oder örtlichen Gesetzgebung erfolgen.

Dieses Produkt darf unter keinen Umständen abgeändert oder zerlegt werden.

Ein Abändern oder Zerlegen der Einheit kann einen Brand, einen Stromschlag oder eine Verletzung verursachen.

Im Inneren von Innen- und Außeneinheiten befi nden sich keine vom Benutzer zu reinigenden Teile. Einen autorisierten Händler oder Spezialisten mit der Reinigung beauftragen.

Im Falle einer Betriebsstörung dieses Geräts nicht versuchen, diese eigenhändig zu beseitigen. Den Vertriebshändler oder Servicehändler mit Instandsetzungsarbeiten und der Entsorgung beauftragen.

Für den Anschluss jeder Einheit muss eine separate Steckdose vorhanden sein; innerhalb des ausschließlich für die Einheit verwendeten Stromversorgungskabels muss ein Trennschalter, ein Fehlerstromschutzschalter (ELCB) oder eine Fehlerstrom-Schutzeinrichtung (RCD) zum Schutz gegen Überstrom vorhanden sein.

Für jede Einheit ist eine separate Steckdose vorzusehen, und den Verkabelungsbestimmungen gemäß muss in der Festverkabelung eine Möglichkeit zur vollständigen Abschaltung durch Kontakttrennung aller Pole bestehen.

Um Stromschlaggefahr durch Isolierungsausfall zu vermeiden, muss die Einheit geerdet werden.

Verwenden Sie keine abgeänderten Kabel, keine Mehrfachstecker, Verlängerungskabel oder Kabel ohne Spezifi kation, um ein Überhitzen und einen Brand zu vermeiden.

Das Gerät ist in einem Raum ohne andauernd arbeitende Zündquellen (z. B. offene Flammen, in Betrieb befindliches Gasgerät oder in Betrieb befi ndliche Elektroheizung) zu lagern.

Beachten Sie, dass Kältemittel geruchlos sein können.

Ein nicht belüfteter Ort, an dem ein Gerät installiert wird, muss so ausgeführt werden, dass eventuell ausleckendes Kältemittel sich nicht stauen kann und zu einem Brand- oder Explosionsrisiko wird.

Das Gerät ist an einem Ort zu lagern, dessen Raumgröße der für den Betrieb spezifi zierten Raumgröße entspricht.

Bringen Sie nach der Installation der Einheit unbedingt in Erfahrung, wie groß die Bodenfl äche des Raums ist, in dem die Einheit installiert wurde, und mit wie viel Kältemittel sie befüllt wurde.

Lassen Sie sich bei einem Wechsel der Einheit oder der Raumaufteilung unbedingt vom Vertriebshändler oder Servicehändler beraten.

Zur Beschleunigung des Entfrostungsprozesses und zur Reinigung keine anderen als die vom Hersteller empfohlenen Mittel verwenden.

Nicht durchstechen oder verbrennen.

WARNUNG

Das Gerät ist in einem Raum ohne andauernd in Betrieb befindlichen offenen Flammen (z. B. in Betrieb befi ndliches Gasgerät) und Zündquellen (z. B. in Betrieb befi ndliche Elektroheizung) zu lagern.

Sollte irgendeine Funktionsstörung/Fehlfunktion auftreten, stellen Sie den Betrieb ein und ziehen den Netzstecker oder schalten den Hauptschalter und Schutzschalter aus.

(Gefahr von Rauchbildung/Feuer/Stromschlag)

Beispiele für Funktionsstörungen/Fehlfunktionen:

• Der Fehlerstromschutzschalter (ELCB) löst häufig aus.
• Das Produkt läuft bisweilen nicht an, wenn es eingeschaltet wird.
  • Die Stromversorgung wird beim Bewegen des Kabels bisweilen unterbrochen.
• Beim Betrieb macht sich ein Brandgeruch oder ein ungewöhnliches Geräusch bemerkbar.
• Das Gehäuse weist Verformungen auf oder ist ungewöhnlich heiß.
• Wasser tropft aus der Inneneinheit.
• Das Netzkabel bzw. der Netzstecker wird ungewöhnlich heiß.
  •Die Gebläsedrehzahl lässt sich nicht regeln.
  • Die Einheit bleibt nach dem Einschalten sofort stehen.

Beauftragen Sie Ihren Händler umgehend mit den erforderlichen Wartungs-/Reparaturarbeiten.

Anschließbare Inneneinheiten sind aus Sicherheitsgründen mit einem Leckerkennungssystem ausgestattet. Damit die Leckerkennung wirksam ist, müssen die Einheiten nach der Installation zu jedem gegebenen Zeitpunkt, außer bei Wartung, mit Strom versorgt sein.

Diese Einheit ist mit elektrisch betriebenen Sicherheitsvorkehrungen ausgestattet. Damit die Sicherheitsvorkehrungen wirksam sind, müssen sowohl die Innenals auch die Außeneinheiten nach der Installation zu jedem gegebenen Zeitpunkt, außer bei Wartung, mit Strom versorgt sein.

Nicht auf der Einheit sitzen oder stehen.

Dies könnte einen Fall zur Folge haben.

! VORSICHT

Dieses Gerät ist für den Betrieb in Verkaufs- oder Geschäftsräumen, Leichtindustrie oder Landwirtschaftsbetrieben konzipiert und sollte nur von Fachkundigen oder für den Betrieb geschulten Benutzern bedient werden.

Den Raum nicht zu warm oder zu kalt machen, wenn Kleinkinder oder Kranke zugegen sind.

Das Gerät kann von Kindern ab 8 Jahren, von Personen mit eingeschränkten physischen, mentalen oder sensorischen Fähigkeiten sowie von Personen ohne ausreichende Erfahrung und Kenntnis bedient werden, vorausgesetzt, sie werden während der Bedienung beaufsichtigt, über die potenziellen Gefahren aufgeklärt und erhalten eine entsprechende Einweisung zur sicheren Bedienung des Geräts. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Benutzer-Wartungshandgriff e dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Die Klimaanlage nicht mit dem Hauptstromversorgungsschalter ein- und ausschalten. Hierzu die EIN/AUS-Bedientaste verwenden.

Keine Gegenstände in den Luftauslass der Außeneinheit stecken, da sich der Lüfter mit hoher Geschwindigkeit dreht.

Den Lufteinlass oder die scharfen Aluminiumrippen der Außeneinheit nicht berühren. Dies könnte eine Verletzung zur Folge haben.

Keinen Gegenstand in das LÜFTERGEHÄUSE stecken. Dies könnte eine Verletzung zur Folge haben und die Einheit beschädige

Das Gebläse nicht berühren, da es bei Erkennung eines Kältemittellecks automatisch anläuft. Dies könnte eine Verletzung zur Folge haben.

HINWEIS

• Das Gerät ist so zu lagern, dass eine mechanische Beschädigung ausgeschlossen ist.
• Es kann vorkommen, dass der Kompressor bei Gewittern bisweilen zum Stillstand kommt. Dies ist kein mechanischer Defekt. Die Einheit nimmt nach einigen Minuten automatisch den Betrieb wieder auf.
  • Die ursprünglichen Anweisungen wurden in englischer Sprache abgefasst. Bei den Anleitungen in anderen Sprachen handelt es sich um Übersetzungen des Originals.

Entsorgung von Altgeräten

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht in den allgemeinen Hausmüll gegeben werden dürfen. Bitte führen Sie alte Produkte zur Behandlung, Aufarbeitung bzw. zum Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu.

Indem Sie diese Produkte ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls Strafgelder verhängt werden.

Betrieb

Lesen Sie die mit der optionalen Fernbedienung gelieferte Bedienungsanleitung.

■ Anpassung der Richtung des Luftstroms

Lesen Sie sich auf die dem Innengerät und der optionalen Fernbedienung gelieferte Bedienungsanleitung.

Wartung

Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

■ Fehlerbehebung

Lesen Sie die mit dem Innengerät gelieferte Bedienungsanleitung.

Markierungen für die EG-Richtlinie 2014/68/EU (PED)

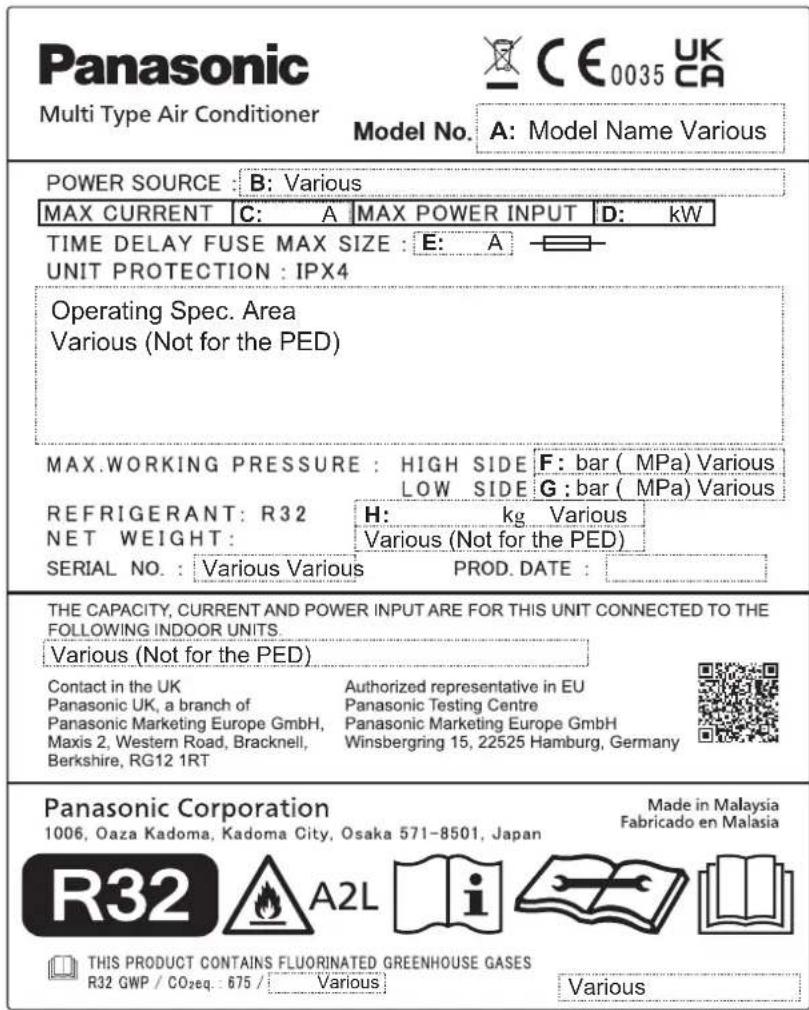

Abbildung des Typenschilds

Panasonic Multi Type Air Conditioner Model No. A: Model Name Various POWER SOURCE : B: Various MAX CURRENT C: A MAX POWER INPUT D: kW TIME DELAY FUSE MAX SIZE : E: A UNIT PROTECTION : IPX4 Operating Spec. Area Various (Not for the PED) MAX.WORKING PRESSURE : HIGH SIDE F: bar (MPa) Various LOW SIDE G: bar (MPa) Various REFRIGERANT: R32 H: kg Various NET WEIGHT : Various (Not for the PED) SERIAL NO.: Various Various PROD. DATE : THE CAPACITY, CURRENT AND POWER INPUT ARE FOR THIS UNIT CONNECTED TO THE FOLLOWING INDOOR UNITS Various (Not for the PED) Contact in the UK Authorized representative in EU Panasonic UK, a branch of Panasonic Testing Centre Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Berkshire, RG12 1RT Panasonic Corporation Made in Malaysia 1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan Fabricado en Malasia R32 A2L i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i THIS PRODUCT CONTAINS FLUORINATED GREENHOUSE GASES R32 GWP / CO2eq. 675 / Various Various

Tabellarische Übersicht verschiedener Daten

A U-8MZ1E8 U-10MZ1E8 U-12MZ1E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C	17,0 A 18,0	A 20,0 A
D	11,3 kW 12,0 kW 13,3 kW
E 20 A 25 A 25 A
F 41,5 bar (4,15 MPa)
G 22,6 bar (2,26 MPa)
H	6,3 kg	6,4 kg	8,5 kg

(Deutsch) • Produktinformationen

Sollten sich bezüglich der Klimaanlage Probleme oder Fragen ergeben, werden die folgenden Informationen benötigt. Modellund Seriennummer befin den sich auf dem Typenschild.

(Deutsch) Modell-Nr. / Serien-Nr. / Kaufdatum / Händleranschrift / Telefonnummer
