U8MZ1E8 - Klima PANASONIC - Ücretsiz kullanım kılavuzu

KULLANIM KILAVUZU U8MZ1E8 PANASONIC

Üniteyi çalıştırmadan önce bu çalışma talimatlarını dikkatlice okuyun ve daha sonra başvurmak üzere saklayın.

Bu kitapçıkta temel olarak güvenlikle ilgili bilgiler ve mevzuat bilgileri açıklanmıştır. Çalıştırma ile ilgili açıklamalar için lütfen QR Kodunu taratın ve ayrıntılı kılavuzlara bakın.

Specifications

52 \~ 54

Bu Panasonic ürününü satın aldığınız için teşekkür ederiz.

Bu ürün ticari bir klima dış ünitesidir.

Montaj Talimatları ektedir.

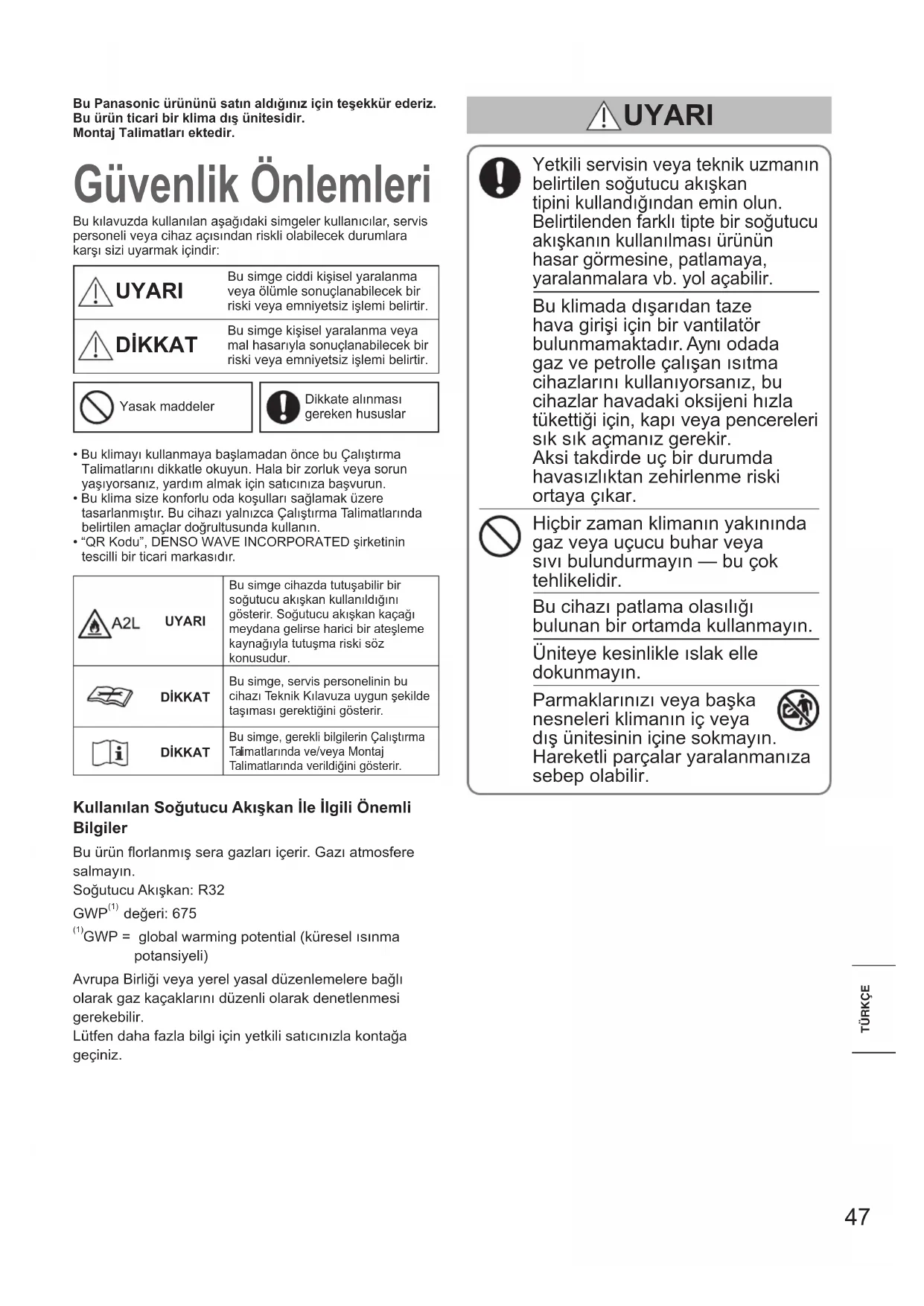

Güvenlik Önlemleri

Bu kılavuzda kullanılan aşağıdaki simgeler kullanıcılar, servis personeli veya cihaz açısından riskli olabilecek durumlara karşı sizi uyarmak içindir:

	Bu simge ciddi kişisel yaralanma veya ölümle sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.
	Bu simge kişisel yaralanma veya mal hasarıyla sonuçlanabilecek bir riski veya emniyetsiz işlemi belirtir.

Yasak maddeler

Dikkate alınması gereken hususlar

• Bu klimayı kullanmaya başlamadan önce bu Çalıştırma Talimatlarını dikkatle okuyun. Hala bir zorluk veya sorun yaşıyorsanız, yardım almak için satıcınıza başvurun.
• Bu klima size konforlu oda koşulları sağlamak üzere tasarlanmıştır. Bu cihazı yalnızca Çalıştırma Talimatlarında belirtilen amaçlar doğrultusunda kullanın.
• "QR Kodu", DENSO WAVE INCORPORATED şirketinin tescilli bir ticari markasıdır.

	A2L	UYARI	Bu simge cihazda tutuşabilir bir soğutucu akışkan kullanıldığıni gösterir. Soğutucu akışkan kaçağı meydana gelirse harici bir ateşleme kaynağıyla tutuşma riski söz konusudur.
		DİKKAT	Bu simge, servis personelinin bu cihazı Teknik Kılavuza uygun şekilde taşıması gerektiğini gösterir.
		DİKKAT	Bu simge, gerekli bilgilerin Çalıştırma Talimatlarında ve/veya Montaj Talimatlarında verildiğini gösterir.

Kullanılan Soğutucu Akışkan İle İlgili Önemli Bilgiler

Bu ürün florlanmış sera gazları içerir. Gazı atmosfere salmayın.

Soğutucu Akışkan: R32

GWP ^(1) değeri: 675

^(1) GWP = global warming potential (küresel isinma potansiyeli)

Avrupa Birliği veya yerel yasal düzenlemelere bağlı olarak gaz kaçaklarını düzenli olarak denetlenmesi gerekebilir.

Lütfen daha fazla bilgi için yetkili saticınızla kontağa geçiniz.

UYARI

Yetkili servisin veya teknik uzmanın belirtilen soğutucu akışkan tipini kullandığından emin olun. Belirtilenden farklı tipte bir soğutucu akışkanın kullanılması ürünün hasar görmesine, patlamaya, yaralanmalara vb. yol açabilir.

Bu klimada dışarıdan taze hava girişi için bir vantilatör bulunmamaktadır. Aynı odada gaz ve petrolle çalışan ısıtma cihazlarını kullanıyorsanız, bu cihazlar havadaki oksijeni hızla tükettiği için, kapı veya pencereleri sık sık açmanız gerekir. Aksi takdirde uç bir durumda havasızlıktan zehirlenme riski ortaya çıkar.

Hiçbir zaman klimanın yakınında gaz veya uçucu buhar veya sıvı bulundurmayın — bu çok tehlikelidir.

Bu cihazı patlama olasılığı bulunan bir ortamda kullanmayın.

Üniteye kesinlikle ıslak elle dokunmayın.

Parmaklarını zı veya başka nesneleri klimanın iç veya dış ünitesinin içine sokmayın. Hareketli parçalar yaralanmanıza sebep olabilir.

Soğutucu akışkan ateşle temas ederse zehirli gazlar açığa çıkar.

Emniyetiniz için temizlik veya bakım işlemlerinden önce klimayı kapalı konuma getirdiğinizden ve elektriği kestiginizden emin olun.

Acil bir durumda klimanın elektriğini kesmek için fişi prizden çekin veya sigortayı kapatın veya güç kesme cihazını kapalı konuma getirin.

Ulusal ve/veya yerel mevzuata uygun olarak bertaraf edin.

Bu ürün hiçbir koşul altında modifiye edilmemeli veya sökülmemelidir. Üzerinde değişiklik yapılan veya sökülen bir ünite yangın, elektrik şoku veya yaralanmalara yol açabilir.

İç ve dış üniteler kullanıcılar tarafından temizlememelidir. Temizlik işlemi için yetkili satıcı veya teknik uzmana başvurun.

Bu cihazın arızalanması durumunda kendiniz onarmaya çalışmayın. Onarım ve elden çıkarma için yetkili satıcı veya teknik uzmana başvurun.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanın ve her hat üzerinde bir elektrik bağlantısı kesici, toprak kaçağı devre kesici (ELCB) veya aşırı akım koruması için artık akım cihazı (RCD) kullanılmalıdır.

Her üniteyle, yalnızca bu üniteyi besleyen bir priz kullanılmalı ve sabit kablolama üzerinde tüm kutuplarda kablolama kurallarıyla uyumlu kontak kesici araçlar kullanılmalıdır.

Yalıtım kaçaklarından kaynaklanabileceği tehlikelerin önlenmesi için ünite mutlaka topraklanmalıdır.

Aşırı ısınmaya ve yangına neden olmamak için, üzerinde değişiklik yapılmış kabloları, bağlantı kablolarını, uzatma kablolarını veya ilgili değerleri karşılamayan kabloları kesinlikle kullanmayın.

Cihaz kesinlikle sürekli aktif ateşleme kaynaklarının (ör. açık alev, gazla çalışan bir cihaz veya elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Soğutucu akışkanların koku içermeyebileceğine dikkat edin.

Cihazın monte edildiği alan havalandırılmıyorsa yangın veya patlama tehlikelerinin ortadan kaldırılması için bu alan, soğutucu akışkan kaçağı durumunda gazların birikmesini önleyecek bir yapıda olmalıdır.

Cihaz, çalıştırma için belirtilen oda yüzölçümüne uygun büyüklükteki bir odada saklanmalıdır.

Ünite monte edildikten sonra montöre mutlaka ünitenin monte edildiği odanın zemin alanını ve soğutucu akışkan şarj miktarını sorun.

Ünite veya oda bölmesi değiştirilirse mutlaka satış temsilcinize veya servis merkezine danışın.

Defrost sürecini hızlandırmak veya temizlik yapmak için üretici tarafından belirtilenler dışında başka yöntem kullanmayın.

Delmeyin ve yakmayın.

Cihaz kesinlikle sürekli aktif açık alevin (ör. çalışan gazlı cihaz) ve ateşleme kaynaklarının (ör. çalışan elektrikli ısıtıcı) bulunduğu bir odada saklanmamalıdır.

Herhangi bir anormallik/arıza oluşursa ürünü kullanmayı bırakın ve elektrik bağlantısını kesin veya devre kesicisini kapatın. (Duman/yangın/elektrik çarpması riski)

Anormallik/arıza örnekleri:

• Toprak kaçağı devre kesici (ELCB) sık sık devreye giriyor.
• Ürün açık konuma getirildiğinde bazen çalışmaya başlamıyor.
• Kablo hareket edince bazen elektrik kesiliyor.
• Çalışma esnasında yanık kokusu veya anormal ses duyuluyor.
• Gövde deforme olmuş veya anormal derecede sıcak.
• İç üniteden su damlıyor.
• Elektrik kablosu veya fişi anormal derecede ısınıyor.
  • Fan devri kontrol edilemiyor.
• Unite çalıştırmak üzere açılsa bile hemen kapanıyor.
  Bakım/onarım için satıcınıza başvurun.

Bağlanabilecek iç ünitelerde güvenlik için bir kaçak tespit sistemi bulunmaktadır. Kaçak tespitinin etkili şekilde gerçekleştirilebilmesi için üniteler monte edildikten sonra mutlaka servis çalışmaları dışında daima elektriğe bağlı olmalıdır.

Ünitede elektrikle beslenen güvenlik araçları bulunmaktadır. Güvenlik önlemlerinin etkili olabilmesi için hem iç hem de dış üniteler monte edildikten sonra mutlaka servis çalışmaları dışında daima elektriğe bağlı olmalıdır.

Ünitenin üstüne oturmayın veya basmayın. Kazayla düşebilirsiniz.

DİKKAT

Bu cihaz uzman veya eğitimli kişiler tarafından mağazalarda, aydınlatma endüstrisinde, çiftliklerde veya benzeri ticari amaçlarla kullanım için tasarlanmıştır.

Odada bebekler ve yatağa bağımlı hastalar varsa odayı çok fazla ısıtmayın ve soğutmayın.

Bu cihaz 8 yaşında ve daha büyük çocuklar tarafından, fi ziksel, duyusal veya zihinsel yetenekleri kısıtlı veya deneyimsiz ve bilgi sahibi olmayan kişiler tarafından, cihazın emniyetli bir biçimde kullanımı için gerekli talimatların verilmiş olması ve riskleri anlamaları şartıyla kullanılabilir. Çocuklar bu cihazla oynamamalıdır. Temizlik ve kullanıcı bakım işlemlerini çocuklar tek başlarına yapmamalıdır.

Klimayı açık veya kapalı konuma getirmek için ana güç düğmesi kullanmayın. AÇMA/KAPAMA düğmesini kullanın.

Fan yüksek hızda döndüğünden dış ünitenin hava çıkışına kesinlikle hiçbir şey yapıştırmayın.

Dış ünitenin hava girişine ve keskin alüminyum kanatlara dokunmayın. Aksi takdirde yaralanabilirsiniz.

FAN GÖVDESİNE kesinlikle hiçbirşey yapıştırmayın.

Yaralanabilirsiniz ve ünite hasar görebilir.

Bir soğutucu akışkan kaçağı tespit ettiğinde otomatik olarak döneceğinden fana dokunmayın. Aksi takdirde yaralanabilirsiniz.

NOT

• Cihaz, olası mekanik hasarları önleyecek şekilde saklanmalıdır.
• Gök gürültülü havalarda kompresörün çalışması zaman zaman durabilir. Bu, mekanik bir arıza değildir. Ünite birkaç dakika sonra otomatik olarak normal çalışmaya başlar.
• İngilizce metin orijinal talimatlardır. Diğer diller, orijinal talimatların çevirileridir.

Eski Cihazların Bertarafı

Sadece Avrupa Birliği ve geri dönüşüm sistemlerine sahip ülkeler

Ürünler, ambalajlar ve/veya ürünle verilen belgelerde geçen bu simge, kullanılan elektrikli ve elektronik ürünlerin kesinlikle genel ev çöpüyle birlikte atılmaması gerektiği anlamına gelir.

Eski ürünlerin doğru şekilde işlenmesi, tekrar kullanılması ve geri dönüştürülmesi için lütfen bu ürünleri ulusal mevzuata uygun olarak ilgili toplama noktalarına teslim edin.

Bu ürünleri doğru şekilde bertaraf ederek değerli kaynakların korunmasına ve insan sağlığı ve çevre üzerindeki olası olumsuz etkilerin önlenmesine yardımcı olabilirsiniz. Toplama ve geri dönüşüm hakkında daha fazla bilgi için lütfen bağlı bulunduğunuz belediye ile iletişime geçin.

Bu çöplerin hatalı çöpe atılması durumunda ulusal yasalar uyarınca cezalar söz konusu olabilir.

Çalıştırma

Opsiyonel Uzaktan Kumanda ile birlikte verilen Çalıştırma Talimatlarına bakın.

■ Hava Akımı Yönü Ayarlama

İç mekan ünitesi ve opsiyonel Uzaktan Kumanda ile verilen Çalıştırma Talimatlarına bakın.

Bakim

İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın.

■ Sorun Giderme

İç mekan ünitesi ile birlikte verilen Çalıştırma Talimatlarına bakın.

2014/68/EU (PED) Direktifi uyarınca İşaretler

Değer etiketi şekli

Muhtelif veriler içeren tablo

A U-8MZ1E8 U-10MZ1E8 U-12MZ1E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C	17,0 A 18,0	A 20,0 A
D	11,3 kW 12,0 kW 13,3 kW
E 20 A 25 A 25 A
F 41,5 bar (4,15 MPa)
G 22,6 bar (2,26 MPa)
H 6,3 kg		6,4 kg	8,5 kg

A U	-8MZ1E8 U-10M	MZ1E8 U-12MZ1	E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C	17,0 A 18,0	A 20,0 A
D	11,3 kW 12,0	kW 13,3 kW
E 20 A 25 A 25 A
F 41,5 bar (4,15 MPa)
G 22,6 bar (2,26 MPa)
H 6,3 kg		6,4 kg	8,5 kg

Specifications

Model Name U-8MZ1E8 U-10MZ1E8		U-12MZ1E8
Power source		380 - 400 - 415 V 3N~ 50 Hz
Cooling capacity	kW	22.4 28.0 38.5
Heating capacity	kW	25.0 31.5 37.5
Sound pressure level (Cooling / Heating)	dB(A)	57 / 57 60 / 60 64 / 67
Sound power level (Cooling / Heating)	dB(A)	75 / 75 77 / 77 81 / 84

(Türkçe) • Ürün Bilgisi

Klimanızla ilgili bir sorun veya sorunuz varsa, aşağıdaki bilgilere gerek duyacaksınız. Model ve seri numaraları değer etiketinde yazılıdır.

Model No.

Serial No.

Date of purchase

Dealer's address

Phone number

(Türkçe) Model numarası / Seri numarası / Satın alma tarihi / Saticının adresi / Telefon numarası
