Merk	Panasonic
Model	U8MZ1E8
Producttype	Commerciële airconditioner (buitenunit)
Koelmiddel	R32 (GWP 675)
Koelmiddelvulling	6,3 kg
Voeding	380-400-415 V 3N~ 50 Hz
Maximale stroom	17,0 A
Maximaal opgenomen vermogen	11,3 kW
Maximale werkdruk (hogedrukzijde)	41,5 bar (4,15 MPa)
Maximale werkdruk (lagedrukzijde)	22,6 bar (2,26 MPa)
Bescherming van de unit	IPX4
Hoofdfuncties	Koeling en verwarming (warmtepomp)
Beoogd gebruik	Winkels, lichte industrie, boerderijen, commercieel gebruik
Belangrijke veiligheidsinstructies	Ontvlambaar koelmiddel (A2L), niet doorboren of verbranden, geen open vuur in de buurt
Onderhoud en reiniging	Binnenreiniging overlaten aan een erkende professional
Repareerbaarheid	Niet zelf repareren, neem contact op met een erkende service
Afvoer	Conform de nationale wetten, niet bij het huisvuil gooien
Omgevingstemperatuur bij opslag	Ruimte zonder continue ontstekingsbron, grootte aangepast aan koelmiddelvulling

Veelgestelde vragen - U8MZ1E8 PANASONIC

Welk type koelmiddel gebruikt de Panasonic U8MZ1E8 airconditioner?

De airconditioner gebruikt koelmiddel R32, een ontvlambaar gas geclassificeerd als A2L. Het aardopwarmingsvermogen (GWP) is 675.

Welke veiligheidsmaatregelen moeten worden genomen met koelmiddel R32?

Vermijd elke ontstekingsbron (open vuur, gasapparaat, elektrische kachel) in de buurt. Niet doorboren of verbranden van het apparaat. Bij lekkage, ventileer de ruimte en schakel de stroom uit.

Kan ik de binnenkant van de airconditioner zelf reinigen?

Nee, de binnenreiniging van de binnen- en buitenunit moet worden uitgevoerd door een erkende dealer of specialist. U kunt de buitenkant reinigen met een zachte doek.

Wat te doen bij storing of afwijking?

Stop onmiddellijk met het gebruik van het apparaat, trek de stekker uit of schakel de stroomonderbreker uit, en neem contact op met uw plaatselijke dealer voor onderhoud of reparatie. Repareer nooit zelf.

Wat zijn de tekenen van een storing die het stoppen van het apparaat vereisen?

Tekenen zijn onder meer: frequente uitschakeling van de stroomonderbreker, brandlucht, ongebruikelijk geluid, vervormde of warme behuizing, waterlekkage, hete voedingskabel, onvermogen om de ventilatorsnelheid te regelen, abrupte stop.

Kan de airconditioner worden gebruikt in een explosieve atmosfeer?

Nee, het is verboden het apparaat te gebruiken in een potentieel explosieve atmosfeer. Bewaar nooit ontvlambare vloeistoffen of gassen in de buurt.

Hoe kan de airconditioner aan het einde van zijn levensduur correct worden afgevoerd?

Conform de Europese regelgeving, gooi het apparaat niet bij het huisvuil. Lever het in bij een erkend inzamelpunt voor recycling van elektrische en elektronische apparatuur.

Wat is de vereiste voeding voor het model U8MZ1E8?

De voeding is 380-400-415 V 3N~ 50 Hz. Een aardlekschakelaar en overstroombeveiliging zijn nodig op een speciale lijn.

Kan ik een verlengsnoer of adapter gebruiken voor de voedingskabel?

Nee, gebruik nooit een aangepast snoer, verlengsnoer of niet-gespecificeerd snoer. Dit kan oververhitting of brand veroorzaken.

Waar kan ik het model- en serienummer van mijn apparaat vinden?

Deze staan op het typeplaatje op de buitenunit. Noteer ook de aankoopdatum en de contactgegevens van de dealer.

GEBRUIKSAANWIJZING U8MZ1E8 PANASONIC

Lees deze bedieningsinstructies zorgvuldig door voor u de unit gaat gebruiken en bewaar ze zodat u er later nog eens iets in kunt opzoeken.

Dit boekwerkje beschrijft voornamelijk zaken die te maken hebben met de veiligheid en met regelgeving. Voor uitleg over de bediening kunt u de QR-code scannen en dan de gedetailleerde handleidingen raadplegen.

PORTUGUÊS

32 \~ 36

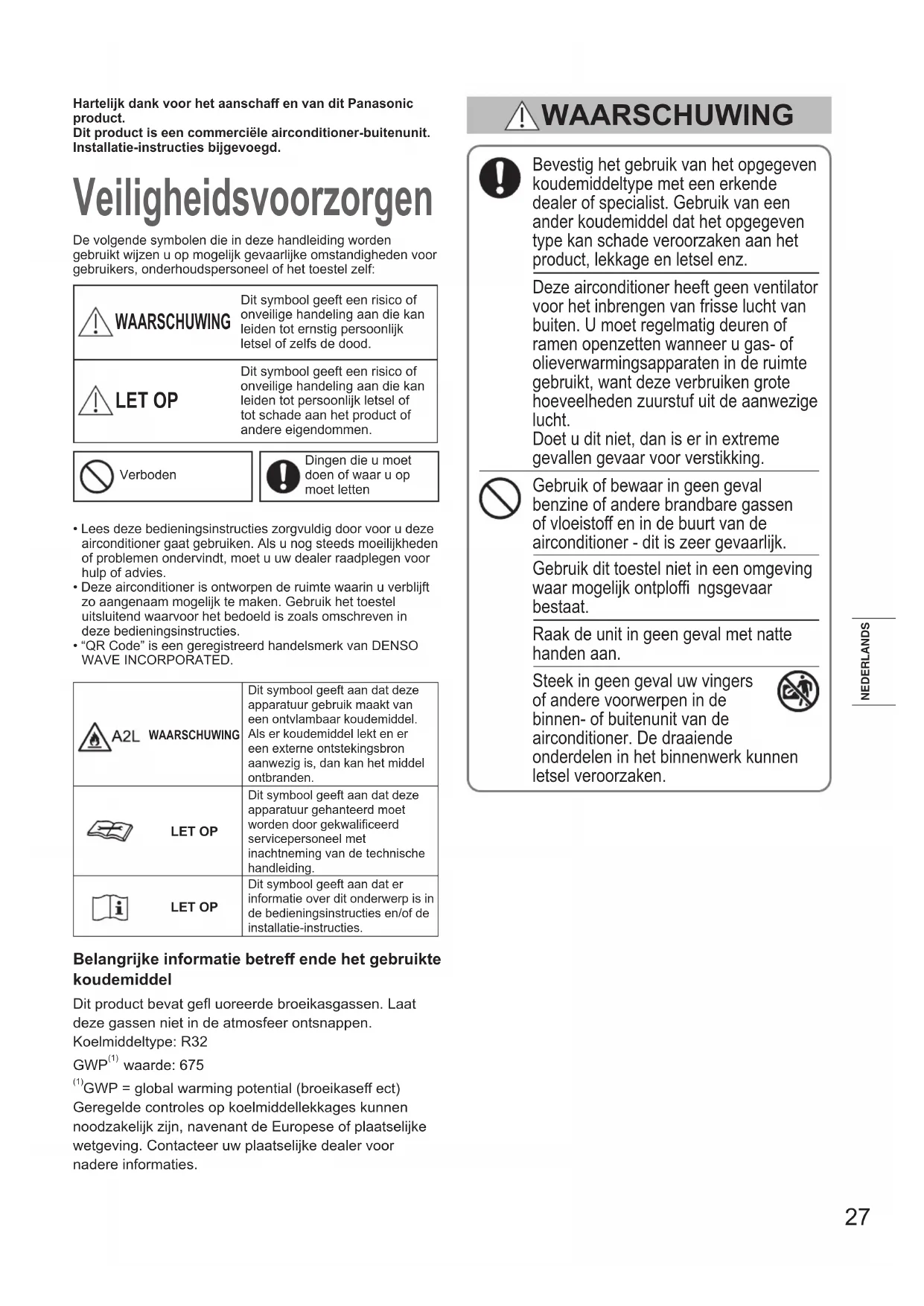

Hartelijk dank voor het aanschaff en van dit Panasonic product. Dit product is een commerciële airconditioner-buitenunit. Installatie-instructies bijgevoegd.

Veiligheidsvoorzorgen

De volgende symbolen die in deze handleiding worden gebruikt wijzen u op mogelijk gevaarlijke omstandigheden voor gebruikers, onderhoudspersoneel of het toestel zelf:

WAARSCHUWING	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot ernstig persoonlijk letsel of zelfs de dood.
LET OP	Dit symbool geeft een risico of onveilige handeling aan die kan leiden tot persoonlijk letsel of tot schade aan het product of andere eigendommen.
Verboden	Dingen die u moet doen of waar u op moet letten

• Lees deze bedieningsinstructies zorgvuldig door voor u deze airconditioner gaat gebruiken. Als u nog steeds moeilijkheden of problemen ondervindt, moet u uw dealer raadplegen voor hulp of advies.
• Deze airconditioner is ontworpen de ruimte waarin u verblijft zo aangenaam mogelijk te maken. Gebruik het toestel uitsluitend waarvoor het bedoeld is zoals omschreven in deze bedieningsinstructies.
• "QR Code" is een geregistreerd handelsmerk van DENSO WAVE INCORPORATED.

A2L WAARSCHUWING	Dit symbool geeft aan dat deze apparatuur gebruik maakt van een ontvlambaar koudemiddel. Als er koudemiddel lekt en er een externe ontstekingsbron aanwezig is, dan kan het middel ontbranden.
LET OP	Dit symbool geeft aan dat deze apparatuur gehanteerd moet worden door gekwalificeerd servicepersoneel met inachtneming van de technische handleiding.
LET OP	Dit symbool geeft aan dat er informatie over dit onderwerp is in de bedieningsinstructies en/of de installatie-instructies.

Belangrijke informatie betreff ende het gebruikte koudemiddel

Dit product bevat gefl uoreerde broeikasgassen. Laat deze gassen niet in de atmosfeer ontsnappen.

Koelmiddeltype: R32

GWP ^(1) waarde: 675

^(1) GWP = global warming potential (broeikaseff ect) Geregelde controles op koelmiddellekkages kunnen noodzakelijk zijn, navenant de Europese of plaatselijke wetgeving. Contacteer uw plaatselijke dealer voor nadere informaties.

WAARSCHUWING

Bevestig het gebruik van het opgegeven koudemiddeltype met een erkende dealer of specialist. Gebruik van een ander koudemiddel dat het opgegeven type kan schade veroorzaken aan het product, lekkage en letsel enz.

Deze airconditioner heeft geen ventilator voor het inbrengen van frisse lucht van buiten. U moet regelmatig deuren of ramen openzetten wanneer u gas- of olieverwarmingsapparaten in de ruimte gebruikt, want deze verbruiken grote hoeveelheden zuurstuf uit de aanwezige lucht. Doet u dit niet, dan is er in extreme gevallen gevaar voor verstikking.

Gebruik of bewaar in geen geval benzine of andere brandbare gassen of vloeistoff en in de buurt van de airconditioner - dit is zeer gevaarlijk.

Gebruik dit toestel niet in een omgeving waar mogelijk ontploffi ngsgevaar bestaat.

Raak de unit in geen geval met natte handen aan.

Steek in geen geval uw vingers of andere voorwerpen in de binnen- of buitenunit van de airconditioner. De draaiende onderdelen in het binnenwerk kunnen letsel veroorzaken.

WAARSCHUWING

Als het koudemiddel in contact komt met vuur, zal dit giftige gassen produceren.

Voor de veiligheid moet u de airconditioner uitschakelen en de stroomvoorziening afsluiten voor u het toestel schoonmaakt of onderhoud pleegt.

Haal de stekker uit het stopcontact of schakel de stroomonderbreker uit die de airconditioner in geval van nood moet afsluiten van de hoofdstroomvoorziening in geval van nood.

Gooi weg in overeenstemming met de landelijke en/of plaatselijke regelgeving.

Dit product mag in geen geval worden gewijzigd of gedemonteerd.

Een gewijzigde of gedemonteerde unit kan leiden tot brand, elektrische schokken, of letsel.

Gebruikers mogen niet zelf het binnenwerk van de binnen- en buitenunits schoonmaken. Vraag een erkende dealer of bevoegde specialist om de units schoon te maken.

Probeer deze apparatuur niet zelf te repareren wanneer deze storingen vertoont. Neem voor reparatie en verwijdering contact op met uw dealer of reparateur.

Zorg ervoor dat elk toestel een apart, eigen stopcontact heeft en een hoofdschakelaar om hem af te sluiten van de netstroom, en een aardlekschakelaar, of een verliesstroomschakelaar ter bescherming tegen te hoge stromen aangebracht in de eigen stroomvoorziening.

Zorg voor een apart stopcontact voor elk individueel unit; volledig loskoppelen betekent dat alle polen van de aansluiting losgekoppeld zijn van het vaste net, in overeenstemming met de regelgeving betreff ende de bedrading.

Om eventuele risico's van het kapot raken van isolatie te voorkomen, moet de unit geaard worden.

Gebruik geen snoeren waaraan veranderingen zijn aangebracht, aan

elkaar gekoppelde snoeren, verlengsnoeren of snoeren die niet voldoen aan de specifi caties om oververhitting en brand te voorkomen.

Het toestel moet worden bewaard in een ruimte waarin zich geen doorlopend werkende ontstekingsbronnen bevinden (bijvoorbeeld: open vuur, een werkend gasapparaat, of een werkend elektrisch verwarmingstoestel).

Let op, want koudemiddel kan geurloos zijn.

Een ongeventileerde plek waar het toestel is geïnstalleerd moet zo zijn geconstrueerd dat het koudemiddel in geval van een lekkage niet kan blijven staan zodat er brandgevaar en ontploffi ngsgevaar ontstaat.

Het toestel moet worden bewaard op een plek waar de afmetingen van de ruimte overeenkomen met de afmetingen van de ruimte waarin het toestel volgens de specifi caties gebruikt moet worden.

Nadat de unit is geïnstalleerd, moet u altijd de installateur vragen naar het vloeroppervlak van de ruimte waar de unit is geïnstalleerd en de hoeveelheid ingebracht koudemiddel.

Als de unit of de kamerverdeling wordt veranderd, moet u altijd de dealer of reparateur raadplegen.

Gebruik geen andere middelen dan die worden aanbevolen door de fabrikant om het ontdooien sneller te laten verlopen of voor het reinigen.

Niet doorboren of verbranden.

WAARSCHUWING

Het toestel moet worden bewaard in een ruimte zonder doorlopend open vuur (bijvoorbeeld: een werkend gasapparaat) en ontstekingsbronnen (bijvoorbeeld: een werkend elektrisch verwarmingstoestel).

Staak het gebruik van het product onmiddellijk wanneer er zich enige abnormaliteit/storing voordoet en haal de stekker uit het stopcontact of schakel de stroomonderbreker uit. (Gevaar van rook/brand/elektrische schokken)

Voorbeelden van abnormaliteiten/ storingen:

• De aardlekschakelaar slaat vaak door.
• Het product start soms niet op wanneer het wordt ingeschakeld.
• De stroom valt soms uit wanneer het snoer wordt verplaatst.
• Er is een brandlucht of een abnormaal geluid terwijl het toestel in werking is.
• De behuizing is vervormd of zeer heet.
• Er lekt water uit de binnenunit.
• Het snoer of de stekker wordt zeer heet.
• De ventilatorsnelheid kan niet worden geregeld.
• Het toestel stopt gelijk nadat het wordt ingeschakeld.

Neem onmiddellijk contact op met uw dealer voor onderhoud/reparatie.

Aansluitbare binnenunits zijn voor de veiligheid voorzien van een lekkagedetectiesyseem.

Om de lekkagedetectie te laten werken, moeten de units na de installatie te allen tijde van stroom worden voorzien, behalve bij het uitvoeren van servicewerkzaamheden.

Deze unit is voorzien van elektrische beveiligingen.

Voor een eff ectieve werking van deze beveiligingen, moeten zowel de binnen- als de buitenunits na de installatie te allen tijde van stroom worden voorzien, behalve bij het uitvoeren van servicewerkzaamheden.

Ga niet op de unit zitten of staan.

U zou er per ongeluk vanaf kunnen vallen.

LET OP

Dit toestel is bedoeld om te worden gebruikt door zeer ervaren of getrainde gebruikers in winkels, lichte industrie en in boerderijen, of voor commercieel gebruik door ongetraind personeel.

Maak de ruimte niet te koud of te warm als er baby's of minder validen aanwezig zijn.

Dit toestel kan worden gebruikt door kinderen van 8 jaar en ouder en personen met verminderde fysieke, perceptuele of geestelijke vermogens of met een gebrek aan ervaring en kennis, mits zij onder toezicht staan of instructie hebben genoten aangaande het veilige gebruik van het toestel en mits zij de daaraan verbonden gevaren begrijpen. Kinderen mogen in geen geval met het apparaat spelen. Reiniging en door de gebruiker uit te voeren onderhoud mogen in geen geval gedaan worden door kinderen die niet onder toezicht staan.

Zet de airconditioner niet aan en uit met de hoofdschakelaar. Gebruik hiervoor de ON/OFF toets.

Steek geen dingen in de luchtuitlaat van de buitenunit, want daar bevindt zich de ventilator die zeer snel ronddraait.

Raak de luchtinlaat of de scherpe aluminium vinnen van de buitenunit niet aan. U kunt hierdoor letsel oplopen.

Steek geen voorwerpen in de VENTILATORBEHUIZING.

Hierdoor kunt u letsel oplopen en kan het toestel beschadigd raken.

Raak de ventilator niet aan, want deze gaat automatisch draaien wanneer er een lekkage van koudemiddel wordt gedetecteerd.

Ü kunt hierdoor letsel oplopen.

OPMERKING

• Het toestel moet zo worden bewaard dat er geen mechanische schade kan optreden.
• De compressor kan soms stoppen tijdens onweer. Dit duidt echter niet op een mechanische storing. Het toestel zal na een paar minuten weer normaal functioneren.
• De Engelse tekst vormt het origineel van deze instructies. De andere talen zijn vertalingen van de originele instructies.

Het ontdoen van oude apparatuur.

Enkel voor de Europese Unie en landen met recycle systemen.

Dit symbool op de producten, verpakkingen en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet samen mogen worden weggegooid met de rest van het huishoudelijk afval.

Voor een juiste verwerking, hergebruik en recycling van oude producten, gelieve deze in te leveren bij de desbetreffende inleverpunten in overeenstemming met uw nationale wetgeving.

Door ze op de juiste wijze weg te gooien, helpt u mee met het besparen van kostbare hulpbronnen en voorkomt u potentiële negatieve effecten op de volksgezondheid en het milieu. Voor meer informatie over inzameling en recycling kunt u contact opnemen met uw plaatselijke gemeente.

Afhankelijk van uw nationale wetgeving kunnen er boetes worden opgelegd bij het onjuist weggooien van dit soort afval.

Bediening

Raadpleeg de bedieningsinstructies die worden meegeleverd met de optionele afstandsbediening.

■ Regeling richting luchtstroom

Raadpleeg de bedieningsinstructies die worden meegeleverd met de binnenunit en de optionele afstandsbediening.

■ Onderhoud

Raadpleeg de bedieningsinstructies die worden meegeleverd met de binnenunit.

■ Oplossen van problemen

Raadpleeg de bedieningsinstructies die worden meegeleverd met de binnenunit.

Aanduidingen voor Richtlijn 2014/68/EU (PED)

Afbeelding naamplaatje met technische gegevens

Panasonic Multi Type Air Conditioner Model No. A: Model Name Various POWER SOURCE : B: Various MAX CURRENT C: A MAX POWER INPUT D: kW TIME DELAY FUSE MAX SIZE : E: A UNIT PROTECTION : IPX4 Operating Spec. Area Various (Not for the PED) MAX.WORKING PRESSURE : HIGH SIDE F: bar (MPa) Various LOW SIDE G: bar (MPa) Various REFRIGERANT: R32 H: kg Various NET WEIGHT : Various (Not for the PED) SERIAL NO.: Various Various PROD. DATE : THE CAPACITY, CURRENT AND POWER INPUT ARE FOR THIS UNIT CONNECTED TO THE FOLLOWING INDOOR UNITS Various (Not for the PED) Contact in the UK Authorized representative in EU Panasonic UK, a branch of Panasonic Testing Centre Panasonic Marketing Europe GmbH Maxis 2, Western Road, Bracknell, Panasonic Marketing Europe GmbH Winsbergring 15, 22525 Hamburg, Germany Berkshire, RG12 1RT Panasonic Corporation Made in Malaysia 1006, Oaza Kadoma, Kadoma City, Osaka 571-8501, Japan Fabricado en Malasia R32 A2L i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i i THIS PRODUCT CONTAINS FLUORINATED GREENHOUSE GASES R32 GWP / CO2eq : 675 / Various Various

Tabel met diverse gegevens

A U-8MZ1E8 U-10MZ1E8 U-12MZ1E8
B 380 - 400 - 415 V 3N ~ 50 Hz
C	17,0 A 18,0	A 20,0 A
D	11,3 kW 12,0 kW 13,3 kW
E 20 A 25 A 25 A
F 41,5 bar (4,15 MPa)
G 22,6 bar (2,26 MPa)
H	6,3 kg	6,4 kg	8,5 kg

(Nederlands) • Productinformatie

Als u problemen hebt met, of vragen over uw airconditioner, dan heeft u de volgende informatie nodig. De modelen serienummers bevinden zich op het naamplaatje.

(Nederlands) Modelnr. / Serienr. / Datum van aankoop / Adres dealer / Telefoonnummer
