MANUALE UTENTE Cleantec CTMC SYS FESTOOL

Dichiarazione di conformità UE. Dichiariamo sotto nostra unica responsabilità che il presente pro- dotto sia conforme a tutti i requisiti di rilevanza definiti dalle seguenti Direttive UE e che siano stati applicati le seguenti norme o i seguenti documenti normativi:

• datos La herramienta contiene un chip que almacena automáticamente los datos de servicio y de la máquina. Los datos guardados no pueden estar directamente relacionados con ninguna perso na. Los datos pueden leerse sin contacto con he rramientas especiales, y Festool los utiliza ex clusivamente para el diagnóstico de fallos, la gestión de las reparaciones y de la garantía, así como para la mejora de la calidad o el perfec cionamiento de la herramienta. Los datos no se utilizan para otros fines sin el consentimiento expreso del cliente. Español 47Sommario 1 Avvertenze per la sicurezza p. 48
• 2 Simboli p. 50
• 3 Utilizzo conforme p. 50
• 4 Dati tecnici p. 51
• 5 Componenti del dispositivo p. 51
• 6 Preparazione p. 52
• 7 Batteria p. 52
• 8 Messa in funzione p. 52
• 9 Collegamento con gli apparecchi p. 52
• 10 Impostazioni p. 53
• 11 Lavoro p. 54
• 12 Comando a distanza p. 55
• 13 Segnali di avviso p. 56
• 14 Cura e manutenzione p. 56
• 15 Trasporto p. 57
• 16 Ambiente p. 57

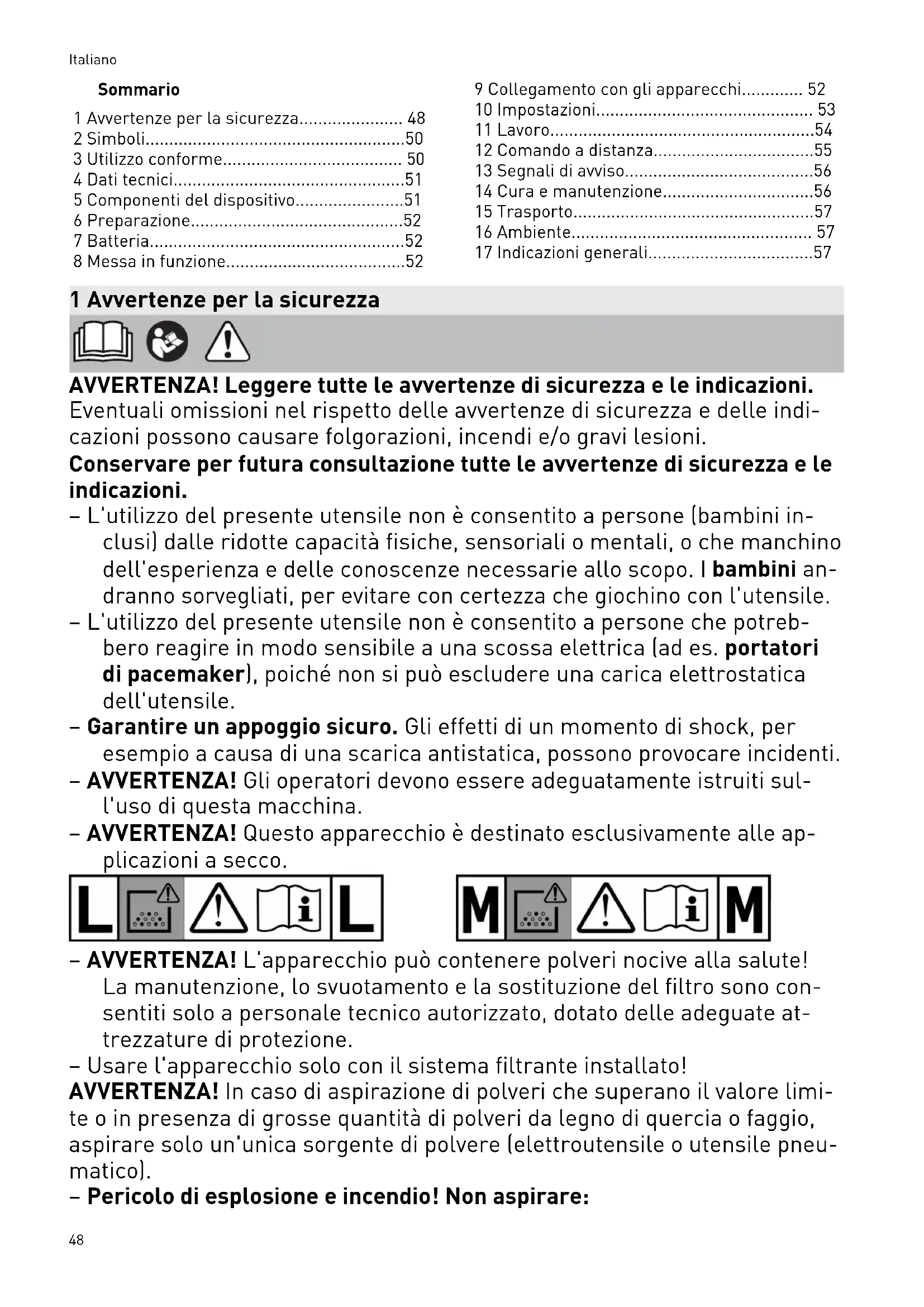

• 17 Indicazioni generali 1 Avvertenze per la sicurezza AVVERTENZA! Leggere tutte le avvertenze di sicurezza e le indicazioni. Eventuali omissioni nel rispetto delle avvertenze di sicurezza e delle indi cazioni possono causare folgorazioni, incendi e/o gravi lesioni. Conservare per futura consultazione tutte le avvertenze di sicurezza e le indicazioni. – L'utilizzo del presente utensile non è consentito a persone (bambini in clusi) dalle ridotte capacità fisiche, sensoriali o mentali, o che manchino dell'esperienza e delle conoscenze necessarie allo scopo. I bambini an dranno sorvegliati, per evitare con certezza che giochino con l'utensile. – L'utilizzo del presente utensile non è consentito a persone che potreb bero reagire in modo sensibile a una scossa elettrica (ad es. portatori di pacemaker), poiché non si può escludere una carica elettrostatica dell'utensile. – Garantire un appoggio sicuro. Gli effetti di un momento di shock, per esempio a causa di una scarica antistatica, possono provocare incidenti. – AVVERTENZA! Gli operatori devono essere adeguatamente istruiti sul l'uso di questa macchina. – AVVERTENZA! Questo apparecchio è destinato esclusivamente alle ap plicazioni a secco. – AVVERTENZA! L'apparecchio può contenere polveri nocive alla salute! La manutenzione, lo svuotamento e la sostituzione del filtro sono con sentiti solo a personale tecnico autorizzato, dotato delle adeguate at trezzature di protezione. – Usare l'apparecchio solo con il sistema filtrante installato! AVVERTENZA! In caso di aspirazione di polveri che superano il valore limi te o in presenza di grosse quantità di polveri da legno di quercia o faggio, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneu matico). – Pericolo di esplosione e incendio! Non aspirare: Italiano 48– scintille, pezzi incandescenti o polveri calde; – materiali infiammabili o esplosivi (p.es. magnesio, alluminio, benzina, diluente); – materiali aggressivi (ad esempio acidi, soluzioni alcaline, solventi); – materiali chimicamente reattivi che possano generare calore, acidi/ basi, gas ecc. (ad esempio materiali reattivi bicomponenti, alluminio e acqua). – Attenersi alle norme nazionali sulla sicurezza e alle indicazioni del pro duttore dei materiali. – Usare l'apparecchio solo con un equipaggiamento di protezione perso nale adatto. – Usare l'apparecchio solo quando esso risulta intatto ad un controllo vi sivo, in ambienti asciutti e in seguito ad opportuno addestramento. – Controllare regolarmente l'interfaccia della batteria e il filtro per evita re pericoli. In caso di danneggiamento, far sostituire l'interfaccia della batteria esclusivamente da un officina del Servizio Assistenza Clienti autorizzata. – Non sollevarla o trasportarla servendosi di un gancio di sollevamento o di un paranco. – Trasportare l'apparecchio usando esclusivamente l'impugnatura, la maniglia frontale o la tracolla previste a tale scopo. – Pericolo di ribaltamento, non posizionare su piani inclinati! – ATTENZIONE Questo apparecchio è destinato esclusivamente all'uso in ambienti in terni. Conservare questo apparecchio solo in ambienti interni. – Utilizzare esclusivamente tubi flessibili per l'aspirazione originali Fe stool. – Tenere in considerazione l'ambiente di lavoro e durante il trasporto o il lavoro con l'utensile prestare attenzione a se stessi e a terzi. Quindi evitare ad es. il rischio di inciampare a causa di un tubo di aspi razione o un cavo di rete. – Tenere le pellicole d'imballaggio fuori dalla portata dei bambini. Sussiste pericolo di asfissia. – Osservare il manuale di istruzioni del caricabatterie e delle batterie. – Non utilizzare alimentatori o batterie di fornitori terzi per azionare l'utensile a batteria. Non utilizzare caricabatterie di fornitori terzi per caricare le batterie. L'uso di accessori non previsti dal produttore può provocare scosse elettriche e/o gravi incidenti. – Tenere le batterie non utilizzate lontane da oggetti metallici (es. chio di, viti, chiavi, graffette o simili) che possono causare un bypass dei Italiano 49contatti. Un cortocircuito fra i contatti della batteria può provocare ustioni o incendi. – Utilizzare la batteria solo in abbinamento al proprio utensile Festool. Solo in tal modo la batteria viene protetta da pericoloso sovraccarico. L'impiego di un altro apparecchio può provocare lesioni e pericolo d'in cendio. – Non utilizzare batterie danneggiate o modificate. Batterie danneggiate o modificate possono provocare incendio, esplosione o lesioni. – Scollegare la batteria dall'apparecchio prima di cambiare gli accesso ri / materiali di consumo, o di riporre l'apparecchio. Queste misure di sicurezza preventive riducono il rischio di avvio involontario dell'appa recchio. 2 Simboli Avvertenza di pericolo generico Avvertenza sulle scariche elettriche Leggere le istruzioni per l’uso e le av vertenze di sicurezza. Leggere le istruzioni d'uso e le avver tenze di sicurezza. Indossare un dispositivo di protezione delle vie respiratorie. Adatto per la separazione di pol veri con un valore limite di esplosione di 1 mg/m p. 57

Adatto per la separazione di pol veri con un valore limite di esplo sione superiore a 0,1 mg/m

Avvertenza! L'apparecchio può conte nere polveri nocive alla salute. È proibito salire in piedi sul banco da lavoro Non aspirare acqua o liquidi! Non esporre alla pioggia! Pericolo di ribaltamento! Innestare la batteria Sbloccare la batteria Consiglio, avvertenza Istruzioni per l'uso Contrassegno CE: attesta la conformità dell’elettroutensile alle Direttive della Comunità Europea. Non smaltire tra i rifiuti domestici. Il dispositivo contiene un chip per il salvataggio dei dati. vedi capitolo 17.2 3 Utilizzo conforme

Unità mobile di aspirazione a batteria adatta – per aspirare polveri con valori limite fino a 1 mg/ m³ secondo il tipo di polvere "L", – per sollecitazioni maggiori in caso di utiliz zo industriale, ai sensi della IEC/ EN 60335-2-69, – per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione autorizzata per le unità mobili di aspirazio ne a batteria.

Unità mobile di aspirazione a batteria adatta – per aspirare polveri fino a 0,1 mg/ m³ se condo il tipo di polvere 'M' tra cui anche le gno e polveri minerali contenenti quarzo, – per sollecitazioni maggiori in caso di utiliz zo industriale, ai sensi della IEC/ EN 60335-2-69, Italiano 50– per l'utilizzo con le batterie Festool della serie BP con la stessa classe di tensione autorizzata per le unità mobili di aspirazio ne a batteria. Unità mobile di aspirazione a batteria non con sigliata per l'aspirazione continua di polveri fi ni, ad esempio polvere di cemento o massa di stucco. In caso di utilizzo improprio, la responsa bilità ricadrà sull’utente. 4 Dati tecnici Unità mobile di aspirazione a batteria Tensione del motore 36 V (2x 18 V) Batterie compatibili [5] BP18 Li 4,0 HPC-AS BP18 Li 4,0 HPC-ASI BP18 Li 3,1 C BP18 Li 3,1 CI Portata (aria) max., aspiratore/turbina 93,6 m³/h / 147 m³/h Depressione massima, turbina 180 hPa Superficie filtrante 5357 cm² Tubo flessibile d'aspirazione D 27x3m-AS-90°/CT Livello di pressione acustica secondo EN 60335-2-69/ Grado d’incertezza K 63 dB(A)/ 3 dB Vibrazioni trasmesse al sistema mano-braccio secondo EN 60335-2-69/ Incertezza K <2,5 m/s²/ 1,5 m/s² Frequenza (Unità mobile di aspirazione a batteria / comando a distanza) 2402 Mhz – 2480 Mhz Potenza isotropica irradiata equivalente (EIRP) (Unità mobile di aspirazione a batteria / comando a distanza) < 10 dBm Capacità serbatoio 4,5 l Misure Lu x La x H con box di stoccaggio 396 x 297 x 307 mm solo CTL/MC SYS I 396 x 297 x 187 mm Peso con box di stoccaggio (senza bat terie) 7,1 kg 5 Componenti del dispositivo

5.1 Unità mobile di aspirazione a batteria

[1-1] Unità mobile di aspirazione a batteria [1-2] Box di stoccaggio [1-3] Manicotto d'aspirazione [1-4] Tubo flessibile per l'aspirazione [1-5] Impugnatura [1-6] Chiusura T-Loc per Systainer [1-7] Maniglia frontale [1-8] Apertura di sfiato [1-9] Tasto di collegamento [1-10] Spia di collegamento [1-11] Regolazione della forza aspirante [1-12] Visualizzazione dello stato (forza di aspirazione / segnali di avviso) [1-13] Tasto MAN [1-14] Tasto ON- / OFF [1-15] Comando a distanza CT-F I * [5] Per le batterie più recenti, non elencate, seguire le istruzioni nella Festool App o contattare il servizio clienti Festool. Italiano

515.2 Comando a distanza CT-F I

[1-16] Tasto di collegamento [1-17] Indicatore a LED [1-18] Tasto MAN (accensione manuale) [1-19] Alloggiamento per nastri di fissaggio [1-20] Nastro di fissaggio Le figure indicate nel testo si trovano all'inizio delle istruzioni per l'uso.

• L'accessorio raffigurato o descritto può non comparire nella fornitura standard. 6 Preparazione Dopo la rimozione dalla confezione, l'unità mo bile di aspirazione a batteria è pronta per l'uso. 7 Batteria Prima d’introdurre la batteria, verificare che la relativa interfaccia sia pulita. La presenza di contaminazioni sull’interfaccia della batteria può impedire un corretto contatto e causare danni ai contatti stessi. Un contatto difettoso può, a sua volta, causare un surriscaldamento e danni all’utensile. [2a] Prelevare la batteria. [2b]

lick Introdurre la batteria sino a far la scattare in posizione. L'unità mobile di aspirazione può essere utilizzata solo con 2 batterie. Per le batterie compatibili vedi capitolo 4. Per maggiori informazioni sul caricabatte rie e sulla batteria con indicazione della capacità, consultare i manuali di istruzioni di entrambi. 8 Messa in funzione Modalità stand-by ► Premere il tasto ON / OFF [1-14]. I LED verdi della visualizzazione di stato [1-12] indicano la modalità stand-by. Premendo un'altra volta il tasto ON / OFF si spegne l'unità mobile di aspirazione a batteria. Avvio / arresto manuale dell'unità mobile di aspirazione a batteria L'unità mobile di aspirazione a batteria è in mo dalità stand-by. Direttamente sull'unità mobile di aspirazione a batteria: ► Premere il tasto MAN [1-13] per avvio / ar resto. In alternativa tramite il comando a distanza col legato CT-F I (vedi capitolo 9.2): ► Premere il tasto MAN [1-18] del comando a distanza per avvio / arresto. Avvio / arresto automatico dell'unità mobile di aspirazione a batteria L'unità mobile di aspirazione a batteria è in mo dalità stand-by. ► Per avviare / arrestare automaticamente l'unità mobile di aspirazione a batteria: Ac cendere / spegnere l'elettroutensile a bat teria collegato (vedi capitolo 9.1). 9 Collegamento con gli apparecchi AVVERTENZA Rischio di lesioni dovute all'avviamento incu stodito dell'unità di aspirazione a batteria ► Prima di qualsiasi lavoro con l'unità mobile d'aspirazione a batteria controllare quale comando a distanza e quale utensile elet trico a batteria sono collegati con l'unità! ► Un utensile elettrico a batteria deve sem pre essere collegato all'unità mobile di aspirazione a batteria tramite il tubo flessi bile per l'aspirazione. Dopo il lavoro, il col legamento con l'unità mobile di aspirazione a batteria deve essere staccato. ► Il comando a distanza può essere collegato solo al tubo flessibile per l'aspirazione.

9.1 Collegare l'utensile elettrico a batteria

► Azionare il tasto di collegamento [1-9] in modalità stand-by. La spia di collegamento [1-10] lampeggia len tamente di colore blu. L'unità mobile di aspira zione a batteria è pronta al collegamento per 60 secondi. ► Accendere l’elettroutensile. L'unità mobile di aspirazione a batteria si avvia. L'unità mobile di aspirazione a batteria è colle gata fino all'azionamento del tasto ON / OFF [1-14] o alla rimozione di una batteria (sull'unità mobile di aspirazione a batteria). In seguito è necessario accoppiare nuovamente l'utensile elettrico. Collegando un nuovo elettroutensile, il collegamento esistente fino a quel mo mento sarà sovrascritto. Italiano 52Questa funzione è possibile solo con elet troutensili Festool con batteria Blue tooth

Per collegare un comando a distanza con una unità mobile d'aspirazione a batteria, si deve eseguire un reset del comando a distanza (ve dere Reset del comando a distanza). È possibile collegare direttamente i comandi a distanza non ancora collegati. Una connessione stabilita tra i comandi a distanza e l'unità mobile di aspirazione a batteria rimane in atto anche dopo aver premuto il pulsante on / off o aver rimosso una batteria (sull'unità mobile di aspira zione a batteria). L'unità mobile di aspirazione a batteria può essere collegata contemporaneamen te con un massimo di cinque comandi a di stanza. L'unità mobile d'aspirazione a bat teria può essere collegata contempora neamente con un solo elettroutensile a batteria. Se l'unità mobile di aspirazione a batteria è stata accesa inizialmente con la batteria e viene spenta con il comando a distanza, la batteria collegata perde il suo collega mento temporaneo con l'unità mobile d'a spirazione a batteria. Poi la batteria può essere collegata di nuovo. ► Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-9] si tuato sull'unità mobile di aspirazione a bat teria. La spia di collegamento [1-10] lampeggia velo cemente di colore blu. L'unità mobile di aspira zione a batteria è pronta al collegamento per 60 secondi. ► Premere il tasto MAN [1-18] sul comando a distanza. Il comando a distanza resta memorizzato nel l'unità mobile di aspirazione a batteria. Reset sul comando a distanza Il tasto reset consente di cancellare il collega mento di un comando a distanza con l'unità mo bile di aspirazione a batteria. ► Mantenere premuto il tasto di collegamen to [1-16] e il tasto MAN [1-18] per 10 se condi. Quando il reset è completato l'indicatore LED [1-17] si accende di colore magenta.

9.3 Collegamento di un terminale mobile

Collegare l'unità mobile di aspirazione a batte ria tramite la Festool Work App con un termina le mobile (ad es. per un aggiornamento del software). ► Nella modalità stand-by tenere premuto per 3 secondi il tasto di collegamento [1-9] si tuato sull'unità mobile di aspirazione a bat teria. La spia di collegamento [1-10] lampeggia velo cemente di colore blu. L'unità mobile di aspira zione a batteria è pronta al collegamento per 60 secondi. ► Per autorizzare la connessione sicura, se guire le istruzioni della Festool Work App. 10 Impostazioni

10.1 Regolazione della potenza di

aspirazione ► Azionare i tasti Più o Meno per l'impostazio ne della forza di aspirazione [1-11] in mo dalità di aspirazione. I LED verdi della visualizzazione di stato [1-12] indicano il livello di potenza attuale.

10.2 Manicotto d'aspirazione

La funzione di bypass del manicotto d'aspirazio ne [1-3] impedisce un'aspirazione delle rettifi catrici e degli ugelli a pavimento su superfici li sce. Apri ► Ruotare l'anello di regolazione sulla posi zione "OPEN". Chiudi ► Ruotare l'anello di regolazione sulla posi zione "CLOSE".

10.3 Monitoraggio della portata massima

(solo per tipo di polvere M) PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Il funzionamento corretto è garantito solo con il tubo flessibile per l'aspirazione D 27x3m-AS-90°/CT. Se nel tubo flessibile per l'aspirazione la veloci tà dell’aria scenderà sotto i 20 m/s, per ragioni sicurezza verrà emesso un segnale acustico di avviso. Italiano 53Possibili cause Rimedio Sacchetto filtro pie no. Inserire un nuovo sac chetto filtro (vedere ca pitolo 14.1). Filtro principale contaminato. Sostituire il filtro princi pale (vedere capitolo 14.2). Tubo flessibile per l'aspirazione ostruito o piegato. Eliminare l’ostruzione o la piegatura. La forza di aspira zione è regola ta [1-11] su un va lore troppo basso. Regolare la forza di aspirazione su un valo re più elevato (vedere capitolo 10.1). Livello batteria bas so. - Caricare le batterie. - Inserire nuove batte rie. Malfunzionamento del sistema elettro nico di sorveglian za. Far eliminare il proble ma da un’officina del l’Assistenza Clienti au torizzata Festool. Lavorare con le ret tificatrici. Attivare la funzione di bypass (vedi capito lo 10.2).

Come protezione contro il surriscaldamento, l'interruttore termico disinserisce l'unità mobi le di aspirazione a batteria prima del raggiungi mento della temperatura critica. Il LED della vi sualizzazione di stato [1-12] segnala un'ano malia. Il LED s'illumina in rosso Sovratemperatura ► Spegnere l'unità mobile di aspirazione a batteria e lasciarla raffreddare. ► Riaccendere l'unità mobile di aspirazione a batteria dopo ca. 10 minuti.

10.5 Collegamento al T-Loc

Girando il T-Loc, l'unità mobile di aspirazione a batteria può venire chiusa, aperta e collegata: – Chiudere l'unità mobile di aspirazione a batteria [3a]. – Aprire l'unità mobile di aspirazione a batte ria [3b]. – Collegare l'unità mobile di aspirazione a batteria al box di stoccaggio [3c]. Prima del sollevamento, chiudere sem pre il T-Loc sull'unità mobile di aspira zione a batteria o collegarlo al box di stoccag gio, assicurandosi che il collegamento sia sal do. Capacità di carico massima per il collegamento con ulteriori Systainer: 20 kg

10.6 Utilizzare/regolare la tracolla [4]

Capacità di carico massima ammessa della tra colla: 20 kg La tracolla può essere collegata in due posizio ni diverse: – Trasporto dell'unità mobile di aspirazione a batteria: Tracolla sull'unità mobile di aspi razione a batteria [4a] – Trasporto del box di stoccaggio con l'unità mobile di aspirazione a batteria: Tracolla sul box di stoccaggio [4b] Prima del sollevamento, controllare la funzionalità della tracolla e disporre il T-Loc nell'unità mobile di aspirazione a batteria nella posizione adatta. Regolare la lunghezza della tracolla mediante l'apposita fibbia [4c]. 11 Lavoro

11.1 Aspirazione di sostanze asciutte

PRUDENZA Polveri nocive per la salute Lesione delle vie respiratorie ► Utilizzare sempre il sacchetto filtro. ► Prima di aspirare controllare che il filtro principale sia intatto. In caso di aspirazione di polveri che su perano il valore limite, aspirare solo un'unica sorgente di polvere (elettroutensile o utensile pneumatico). Quando si aspirano polveri generate da attrezzi elettrici in funzione osservare quanto segue: Garantire una sufficiente aerazione! Attenersi alle disposizioni regionali! Valori limite: Aria di scarico max. 50% del volu me dell'aria fresca Formula: Volume del locale V

x tasso di ricam bio d'aria L

Rispettare le seguenti avvertenze: – Tenere libera la zona intorno all'apertura di sfiato [1-8]. Italiano 54– L'unità mobile di aspirazione a batteria è un sistema stazionario e non è adatto a es sere spostato mediante traino del tubo flessibile per l'aspirazione. Utilizzare l'im pugnatura [1-5], la maniglia frontale [1-7] o la tracolla [4]. All'interno del box di stoccaggio sono al loggiati due ugelli per la pulizia [5].

► Spegnere l'unità mobile di aspirazione a batteria. ► Rimuovere la batteria. Attenzione: Tenere le batterie non utilizzate lontane da oggetti metallici (es. chiodi, viti, chiavi, graffette o simili) che possono cau sare un bypass dei contatti. ► Svuotare il secchio per liquidi. ► Chiudere la bocca di aspirazione [6-1] con il tappo [6-2]. Quando si esegue nuovamente la messa in funzione dell'unità mobile di aspirazione a batteria, rimettere il tappo di chiusura in posizione di parcheggio. ► Inserire il tubo flessibile per l'aspirazio ne [1-4] nel box di stoccaggio [1-2]. ► Pulire internamente ed esternamente l'uni tà mobile di aspirazione a batteria aspiran do e strofinando con un panno. ► Sistemare l'unità mobile d'aspirazione a batteria in un locale asciutto precluso al l'acceso di persone non autorizzate. 12 Comando a distanza

12.1 Uso conforme del comando a distanza

Il comando a distanza può avviare / arrestare manualmente un'unità mobile di aspirazione a batteria. In caso di utilizzo improprio, la responsa bilità ricadrà sull’utente.

Applicare il comando a distanza [1-15] con il relativo nastro di fissaggio [1-20] sul tubo fles sibile per l'aspirazione [1-4]. Collegare il comando a distanza con l'unità mobile di aspirazione a batteria, vedi capi tolo 9.2.

12.3 Indicatore a LED [1-17]

Oltre alla funzionalità Bluetooth

l'indicatore LED del comando a distanza ne indica lo stato di carica: 1 lampeggio blu Pressione del tasto di collegamento [1-16] o del tasto MAN [1-18] registrata. 1 lampeggio magenta Reset del comando a distanza eseguito. Lampeggio rosso La batteria del comando a distanza è quasi scarica e deve essere sostituita.

12.4 Sostituzione della batteria del comando

a distanza [7] Il comando a distanza funziona con una batteria del tipo CR 2032. Se si apre il vano batteria, si consiglia di sostituire la guarnizione (20x1,3 mm). ► Aprire il coperchio del vano batteria. ► Sostituire la batteria. ► Chiudere il vano batteria.

12.5 Aggiornamento software

Per controllare se è disponibile un update del software per ampliare la funzionalità del co mando a distanza o migliorare le funzioni esi stenti, si può stabilire un collegamento Blue tooth

con la Festool Work App. ► Premere il tasto di collegamento sul co mando a distanza [1-16] finché l'indicatore LED [1-17] non lampeggia in blu. Il comando a distanza è pronto al collegamento per 60 secondi. ► Per autorizzare la connessione sicura, se guire le istruzioni della Festool Work App. Italiano 5513 Segnali di avviso Segnale di avviso Rappresentazione del segnale di avviso Causa Provvedimento Visivo LED [1-12] lampeggia di colore verde Batteria scarica. Caricare la batteria. Batteria sbaglia ta. Utilizzare la batteria corretta (vedi capitolo 4). Sovraraffredda mento batteria. Per la temperatura d'impiego vedere le istruzioni per l'uso della batteria. lampeggia di colore rosso Batteria difettosa. - Sostituire la batteria. - Verificare la funzionalità con il caricabatterie, a batteria raf freddata. si accende di colore rosso Surriscaldamento dell'unità mobile di aspirazione a batteria. vedi capitolo 10.4. Surriscaldamento batteria. Lasciar raffreddare la batteria per ca. 10 minuti. Acustico Segnale acusti

periodicamente Velocità del flusso inferiore a 20 m/s. Solo per il tipo di polvere M (vedi capitolo 10.3). crescente, iniziando con due volte brevemente Carica della bat teria bassa. - Caricare la batteria. - Inserire una batteria ricari cata. 14 Cura e manutenzione AVVERTENZA Pericolo di lesioni e di folgorazione ► Prima di qualsiasi intervento di cura e ma nutenzione, rimuovere sempre la batteria dall’unità mobile d'aspirazione a batteria. ► Qualsiasi intervento di manutenzione e ri parazione che richieda l’apertura dell’al loggiamento motore andrà effettuato esclusivamente da un’officina dell’Assi stenza Clienti autorizzata. Assistenza Clienti e riparazione esclusivamente a cura del costrutto re o di officine di assistenza autoriz zate. Per l’indirizzo più vicino alla vostra zona: www.festool.it/servizio Utilizzare esclusivamente ricambi originali Festool. Per il codice di or dinazione: www.festool.it/servizio EKAT

Rispettare le seguenti avvertenze: – Almeno una volta all’anno andrà effettuata una verifica tecnica delle polveri, a cura del costruttore o di personale qualificato (ad es. per accertare eventuali danni al filtro, la tenuta dell’apparecchio ed il corretto fun zionamento delle apparecchiature di con trollo). – Ciò che non è possibile pulire, va smaltito. A tale scopo, utilizzare sacchi impermeabi li. Attenersi alle disposizioni vigenti in ma teria di smaltimento. – Mantenere puliti i contatti dell'unità mobile di aspirazione a batteria, del caricabatterie e della batteria.

14.1 Sostituire il sacchetto filtro

► Aprire l'unità mobile d'aspirazione a batte ria con T-Loc. Attenzione, pericolo di ribal tamento! ► Sostituire il sacchetto filtro: ▷ Rimuovere il sacchetto filtro [8]. ▷ Inserire il sacchetto filtro [9]. ► Chiudere l'unità mobile d'aspirazione a bat teria con T-Loc. Un sacchetto filtro aggiuntivo può essere conservato sul fondo dell'alloggiamento [10]. Italiano 5614.2 Sostituzione del filtro principale [10] NOTA Danni al motore ► Non aspirare mai senza il filtro principale installato, perché questo può danneggiare il motore. ► Aprire l'unità mobile d'aspirazione a batte ria con T-Loc. Attenzione, pericolo di ribal tamento! ► Sbloccare la leva e ribaltarla. ► Rimuovere il contenitore sollevandolo. ► Rimuovere il filtro principale usato e sosti tuirlo con uno nuovo. ► Smaltire il filtro principale usato in confor mità alle disposizioni vigenti in materia. ► Pulire il contenitore e le guarnizioni. ► Inserire il contenitore. Riposizionare la leva e bloccarla. ► Chiudere l'unità mobile d'aspirazione a bat teria con T-Loc. I numeri d’ordine per accessori e utensili sono riportati nel catalogo Festool, oppure in Inter net, all’indirizzo www.festool.it. 15 Trasporto Attenersi alle seguenti avvertenze: – Prima del trasporto, chiudere sempre il T- Loc sull'unità mobile di aspirazione a bat teria o collegarlo al box di stoccaggio. – Durante il trasporto in un veicolo, assicura re l'unità mobile di aspirazione a batteria contro il ribaltamento e lo scivolamento in conformità alle norme vigenti in materia. 16 Ambiente Non gettare l’utensile fra i rifiuti dome stici! Avviare utensili, accessori ed im ballaggi ad un riciclo rispettoso dell’am biente. Attenersi alle disposizioni di legge na zionali in vigore. Solo UE: nel rispetto della direttiva europea in materia di apparecchiature elettriche ed elet troniche usate e delle rispettive leggi nazionali derivatene, gli elettroutensili devono essere raccolti separatamente e introdotti nell'apposi to ciclo di smaltimento e recupero a tutela del l'ambiente. Informazioni su REACH: www.festool.com/ reach 17 Indicazioni generali

Informazioni tramite Bluetooth

Non appena l’utensile è connesso tramite Blue tooth

mediante la Festool Work App e la con nessione sicura è stata autorizzata, a partire da tale momento l’utensile stesso si connetterà automaticamente, mediante la Festool Wor kApp. L’utensile invierà quindi regolarmente in formazioni di stato (ID, stato di funzionamento ecc.) tramite Bluetooth

ed i loghi sono marchi registrati di Bluetooth SIG, Inc. e vengono utilizzati da TTS Tooltechnic Systems AG & Co. KG e quindi da Festool su licenza.

17.2 Informazioni sulla tutela della privacy
