INSTRUKCJA OBSŁUGI Cleantec CTMC SYS FESTOOL

Deklaracja zgodności UE. Niniejszym oświadcz- amy na własną odpowiedzialność, że produkt ten speł- nia wszystkie obowiązujące wymogi następujących dyrektyw UE, norm lub dokumentów normatywnych. 2006/42/EC, 2014/53/EU, 2014/30/EU, 2011/65/EU EN 60335-1:2012 + A11:2014 + A13:2017 + A1:2019 + A2:2019 + A14:2019 EN 60335-2-69:2012 EN 55014-1:2017 + A11:2020, EN 55014-2:2015 EN 301 489-1 V2.2.3, EN 301 489-17 V3.2.4 EN 300 328 V2.2.2 EN 62479:2010 EN IEC 63000:2018 Unterzeichnet für und im Namen von/ Signed on behalf of and in name of/ Signé pour et au nom de Festool GmbH Wertstr. 20, 73240 Wendlingen GERMANY Wendlingen, 2021-07-08 Markus Stark Head of Product Development Ralf Brandt Head of Product Conformity

• a loga jsou registrované značky společnosti Bluetooth SIG, Inc., a v rám ci licence je používá společnost TTS Tooltechnic Systems AG & Co. KG, a tedy Festool. Český 13417.2 Informace k ochraně údajů Zařízení obsahuje čip pro automatické uložení údajů o nářadí a provozních údajů. Z uložených údajů nelze vyvozovat žádnou přímou souvislost s určitými osobami. Údaje lze bezkontaktně načíst pomocí speciál ních zařízení a společnost Festool je používá vý hradně pro diagnostiku závad, provádění oprav a vyřizování záruky a dále pro zlepšování kvality, resp. další vývoj zařízení. Tyto údaje nejsou – bez výslovného souhlasu zákazníka – využívány nad tento rámec. Český 135Spis treści 1 Uwagi dotyczące bezpieczeństwa p. 136
• 2 Symbole p. 138
• 3 Użycie zgodne z przeznaczeniem p. 138
• 4 Dane techniczne p. 139
• 5 Elementy urządzenia p. 139
• 6 Przygotowanie p. 140
• 7 Akumulator p. 140
• 8 Rozruch p. 140
• 9 Połączenie z urządzeniami p. 140
• 10 Ustawienia p. 141
• 11 Praca p. 142
• 12 Zdalna obsługa p. 143
• 13 Sygnały ostrzegawcze p. 144
• 14 Konserwacja i utrzymanie w należytym sta nie p. 144
• 15 Transport p. 145
• 16 Środowisko p. 145

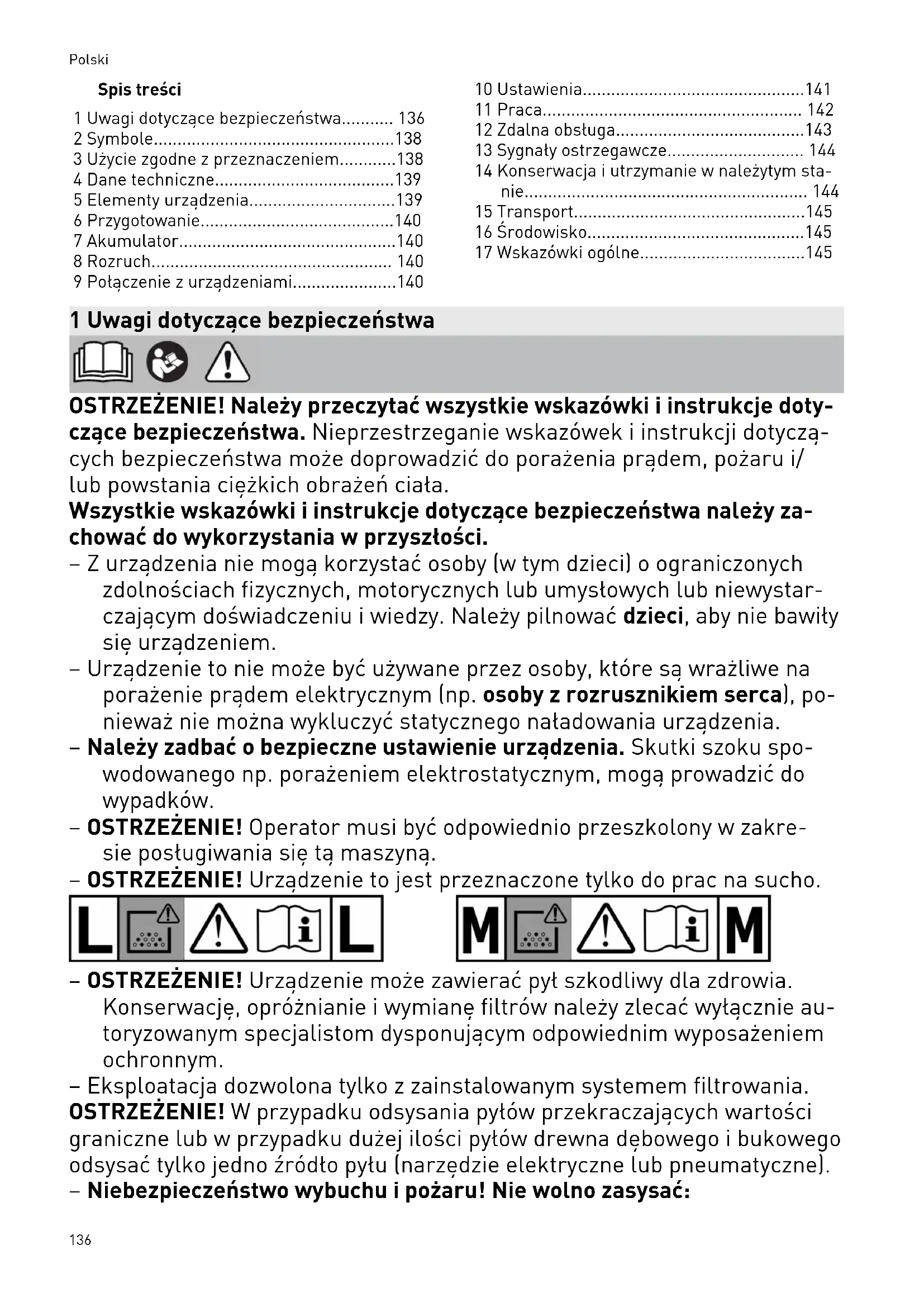

• 17 Wskazówki ogólne 1 Uwagi dotyczące bezpieczeństwa OSTRZEŻENIE! Należy przeczytać wszystkie wskazówki i instrukcje doty czące bezpieczeństwa. Nieprzestrzeganie wskazówek i instrukcji dotyczą cych bezpieczeństwa może doprowadzić do porażenia prądem, pożaru i/ lub powstania ciężkich obrażeń ciała. Wszystkie wskazówki i instrukcje dotyczące bezpieczeństwa należy za chować do wykorzystania w przyszłości. – Z urządzenia nie mogą korzystać osoby (w tym dzieci) o ograniczonych zdolnościach fizycznych, motorycznych lub umysłowych lub niewystar czającym doświadczeniu i wiedzy. Należy pilnować dzieci, aby nie bawiły się urządzeniem. – Urządzenie to nie może być używane przez osoby, które są wrażliwe na porażenie prądem elektrycznym (np. osoby z rozrusznikiem serca), po nieważ nie można wykluczyć statycznego naładowania urządzenia. – Należy zadbać o bezpieczne ustawienie urządzenia. Skutki szoku spo wodowanego np. porażeniem elektrostatycznym, mogą prowadzić do wypadków. – OSTRZEŻENIE! Operator musi być odpowiednio przeszkolony w zakre sie posługiwania się tą maszyną. – OSTRZEŻENIE! Urządzenie to jest przeznaczone tylko do prac na sucho. – OSTRZEŻENIE! Urządzenie może zawierać pył szkodliwy dla zdrowia. Konserwację, opróżnianie i wymianę filtrów należy zlecać wyłącznie au toryzowanym specjalistom dysponującym odpowiednim wyposażeniem ochronnym. – Eksploatacja dozwolona tylko z zainstalowanym systemem filtrowania. OSTRZEŻENIE! W przypadku odsysania pyłów przekraczających wartości graniczne lub w przypadku dużej ilości pyłów drewna dębowego i bukowego odsysać tylko jedno źródło pyłu (narzędzie elektryczne lub pneumatyczne). – Niebezpieczeństwo wybuchu i pożaru! Nie wolno zasysać: Polski 136– iskier, części żarzących się lub gorących pyłów; – substancji palnych lub wybuchowych (np. magnezu, aluminium, benzy ny, rozcieńczalników); – substancji o agresywnych właściwościach (np. kwasów, zasad, roz puszczalników); – wchodzących w reakcje chemiczne substancji, które prowadzą do wy dzielania ciepła, kwasów/zasad, gazów itp. (np. wchodzących w reak cje materiałów 2K, aluminium i wody). – Przestrzegać obowiązujących na terenie danego kraju przepisów bez pieczeństwa i stosować się do zaleceń producenta obrabianego mate riału! – Używać wyłącznie przy zastosowaniu odpowiedniego wyposażenia ochronnego! – Używać tylko po stwierdzeniu sprawności na podstawie kontroli wzroko wej, w suchym otoczeniu, zgodnie z instrukcją! – Regularnie sprawdzać złącze akumulatora i filtr, aby uniknąć zagroże nia. W przypadku uszkodzenia zlecać wymianę złącza akumulatora wy łącznie upoważnionemu warsztatowi serwisowemu. – Nie podnosić ani nie transportować za pomocą haków lub dźwignic. – Nosić urządzenie za przewidziany do tego uchwyt, uchwyt przedni lub pas do noszenia. – Ryzyko przewrócenia, nie ustawiać na krzywych powierzchniach! – UWAGA ! Urządzenie jest przeznaczone tylko do użytku wewnątrz pomieszczeń. Urządzenie należy przechowywać tylko w pomieszczeniach. – Należy stosować wyłącznie oryginalny wąż ssący firmy Festool. – Uwzględnić środowisko pracy i uważać na siebie i innych podczas transportu lub podczas pracy urządzeniem. Pozwoli to uniknąć np. ryzyka potknięcia o wąż ssący lub przewód zasi lający. – Foliowe opakowanie trzymać z dala od dzieci. Istnieje ryzyko połknięcia. – Przestrzegać wskazówek zawartych w instrukcji obsługi ładowarki i akumulatora. – Do zasilania urządzenia akumulatorowego nie wolno używać zasilaczy ani akumulatorów nieoryginalnych. Nie używać do ładowania akumu latorów nieoryginalnych ładowarek. Zastosowanie wyposażenia niedo puszczonego przez producenta może doprowadzić do porażenia prądem elektrycznym lub poważnego wypadku. – Nieużywany akumulator należy przechowywać z dala od metalowych przedmiotów (takich jak gwoździe, śruby, klucze, spinacze biurowe itp.), które mogłyby spowodować mostkowanie styków. Zwarcie po Polski 137między stykami akumulatora może doprowadzić do oparzeń lub też po żaru. – Akumulatorów należy używać tylko w połączeniu z urządzeniem Fes tool. Tylko w ten sposób akumulator jest chroniony przed niebezpiecz nym przeciążeniem. Korzystanie z innego urządzenia może prowadzić do obrażeń ciała i niesie ze sobą ryzyko wystąpienia pożaru. – Nie wolno używać żadnych akumulatorów, które są uszkodzone lub zmodyfikowane. Uszkodzone lub zmodyfikowane akumulatory mogą spowodować pożar, wybuch lub obrażenia. – Przed wymianą elementów wyposażenia/części zużywanych lub odło żeniem urządzenia należy odłączyć akumulator. Takie prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomie nia urządzenia. 2 Symbole Ostrzeżenie przed ogólnym zagroże niem Ostrzeżenie przed porażeniem prądem Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Przeczytać instrukcję obsługi i wska zówki dotyczące bezpieczeństwa! Należy stosować ochronę dróg odde chowych! Nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 1 mg/m p. 145

Nadaje się do odsysania pyłu o wartości ekspozycyjnej powyżej 0,1 mg/m

Ostrzeżenie! Urządzenie może zawie rać pył szkodliwy dla zdrowia! Zakaz wchodzenia Nie odsysać wody i cieczy! Nie narażać na działanie deszczu! Ryzyko przewrócenia! Wkładanie akumulatora Wyjmowanie akumulatora Zalecenie, wskazówka Instrukcja postępowania Oznakowanie CE: potwierdza zgodność elektronarzędzia z wytycznymi Wspól noty Europejskiej. Nie wyrzucać razem z odpadami domo wymi. Narzędzie wyposażone jest w chip umożliwiający zapis danych. patrz roz dział 17.2 3 Użycie zgodne z przeznaczeniem

Akumulatorowy odkurzacz mobilny nadaje się

– zasysania i odsysania pyłów o stężeniu gra nicznym do 1 mg/m³ zgodnie z kategorią pyłów „L”, – zwiększonego obciążenia w zastosowaniach profesjonalnych, zgodnie z normą IEC/ EN 60335-2-69, – do użytku z akumulatorami Festool serii BP o takiej samej klasie napięcia, które zostały dopuszczone dla tego akumulatorowego odkurzacza mobilnego.

Akumulatorowy odkurzacz mobilny nadaje się

Polski 138– zasysania i odsysania pyłów o wielkości do 0,1 mg/m³ zgodnie z kategorią pyłów „M”, w tym również pyłów drzewnych, lakierni czych, mineralnych oraz z zawartością ży wic, – zwiększonego obciążenia w zastosowaniach profesjonalnych, zgodnie z normą IEC/ EN 60335-2-69, – do użytku z akumulatorami Festool serii BP o takiej samej klasie napięcia, które zostały dopuszczone dla tego akumulatorowego odkurzacza mobilnego. Akumulatorowy odkurzacz mobilny nie jest przeznaczony do ciągłego zasysania i odsysania bardzo drobnego pyłu, np. pyłu cementowego lub masy szpachlowej. W przypadku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi użytkownik. 4 Dane techniczne Akumulatorowy odkurzacz mobilny Napięcie silnika 36 V (2x 18 V) Kompatybilne akumulatory [14] BP18 Li 4,0 HPC-AS BP18 Li 4,0 HPC-ASI BP18 Li 3,1 C BP18 Li 3,1 CI Maks. natężenie przepływu (powietrze), odkurzacz/turbina 93,6 m³/h / 147 m³/h Maks. podciśnienie, turbina 180 hPa Powierzchnia filtracyjna 5357 cm² Wąż ssący D 27x3m-AS-90°/CT Poziom ciśnienia akustycznego zgodnie z EN 60335-2-69/ nieoznaczoność

63 dB(A)/ 3 dB Wartość drgań działających na układ dłoń/ramię zgodnie z EN 60335-2-69/ nieoznaczoność K <2,5 m/s²/ 1,5 m/s² Częstotliwość (akumulatorowy odkurzacz mobilny / pilot zdalnego sterowania) 2402 Mhz – 2480 Mhz Efektywna moc wypromieniowana izotropowo (Equivalent Isotropical Ra diated Power, EIRP) (akumulatorowy odkurzacz mobilny / pilot zdalnego sterowania) < 10 dBm Pojemność zbiornika 4,5 l Wymiary dł. x szer. x wys. ze schowkiem 396 x 297 x 307 mm tylko CTL/MC SYS I 396 x 297 x 187 mm Ciężar ze schowkiem (bez aku mulatorów) 7,1 kg 5 Elementy urządzenia

5.1 Akumulatorowy odkurzacz mobilny

[1-1] Akumulatorowy odkurzacz mobilny [1-2] Schowek [1-3] Mufa ssąca [1-4] Wąż ssący [1-5] Uchwyt [1-6] Blokada T-Loc do Systainerów [1-7] Uchwyt przedni [14] Odnośnie nowszych akumulatorów, których nie ma na liście, należy postępować zgodnie z instrukcjami w aplikacji Festool lub skontaktować się z serwisem firmy Festool. Polski 139[1-8] Otwór powietrza wylotowego [1-9] Przycisk połączenia [1-10] Wskazanie połączenia [1-11] Regulacja siły ssania [1-12] Wskaźnik stanu (siła ssania / sygnały ostrzegawcze) [1-13] Przycisk MAN [1-14] Włącznik/wyłącznik [1-15] Pilot zdalnego sterowania CT-F I *

5.2 Pilot zdalnego sterowania CT-F I

[1-16] Przycisk połączenia [1-17] Wskaźnik LED [1-18] Przycisk MAN (uruchamianie ręczne) [1-19] Uchwyt do taśm mocujących [1-20] Taśma mocująca Podane rysunki znajdują się w załączniku in strukcji obsługi.

• Niektóre z przedstawionych lub opisanych ak cesoriów nie wchodzą w zakres dostawy. 6 Przygotowanie Po wyjęciu z opakowania akumulatorowy odku rzacz mobilny jest gotowy do pracy. 7 Akumulator Przed założeniem akumulatora sprawdzić złą cze akumulatora pod kątem czystości. Zanie czyszczenie złącza akumulatora może utrud niać prawidłowy kontakt i prowadzić do uszko dzenia styków. Zaburzony kontakt może spowodować prze grzanie i uszkodzenie urządzenia. [2a] Zdjąć akumulator. [2b]

lick Założyć akumulator aż do za blokowania. Akumulatorowy odkurzacz mobilny może pracować tylko z 2 akumulatorami. Kompatybilne akumulatory patrz roz dział 4. Dalsze informacje dotyczące ładowarki i akumulatora ze wskazaniem pojemności można znaleźć w instrukcjach obsługi ła dowarki i akumulaora. 8 Rozruch W trybie czuwania ► Nacisnąć włącznik/wyłącznik [1-14]. Zielone diody LED wskaźnika stanu [1-12] wskazują tryb czuwania. Ponowne naciśnięcie włącznika/wyłącznika wy łącza akumulatorowy odkurzacz mobilny. Ręczne uruchamianie/zatrzymywanie akumulatorowego odkurzacza mobilnego Akumulatorowy odkurzacz mobilny jest w trybie czuwania. Bezpośrednio przy akumulatorowym odkurza czu mobilnym: ► Nacisnąć przycisk MAN [1-13] w celu uru chomienia / zatrzymania. Alternatywnie za pomocą połączonego pilota zdalnego sterowania CT-F I (patrz rozdział 9.2): ► Nacisnąć przycisk MAN [1-18] na pilocie zdalnego sterowania w celu uruchomienia / zatrzymania. Automatyczne uruchamianie/zatrzymywanie akumulatorowego odkurzacza mobilnego Akumulatorowy odkurzacz mobilny jest w trybie czuwania. ► W celu automatycznego uruchomienia/ zatrzymania akumulatorowego odkurzacza mobilnego: Włączyć/wyłączyć podłączone zasilane akumulatorowo elektronarzędzie (patrz rozdział 9.1). 9 Połączenie z urządzeniami OSTRZEŻENIE Niebezpieczeństwo obrażeń w wyniku niena dzorowanego uruchomienia akumulatorowe go odkurzacza mobilnego ► Każdorazowo przed rozpoczęciem pracy z akumulatorowym odkurzaczem mobilnym należy sprawdzić, jaki pilot zdalnego stero wania i jakie akumulatorowe elektronarzę dzie połączone jest z tym odkurzaczem. ► Elektronarzędzie akumulatorowe musi być zawsze połączone wężem ssącym z aku mulatorowym odkurzaczem mobilnym. Po pracy trzeba rozłączyć połączenie z aku mulatorowym odkurzaczem mobilnym. ► Pilota zdalnego sterowania można moco wać tylko do węża ssącego. Polski 1409.1 Podłączanie elektronarzędzia akumulatorowego ► W trybie czuwania nacisnąć przycisk połą czenia [1-9]. Wskaźnik połączenia [1-10] miga wolno na nie biesko. Akumulatorowy odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania połącze nia. ► Włączyć elektronarzędzie. Akumulatorowy odkurzacz mobilny uruchamia się. Akumulatorowy odkurzacz mobilny jest połą czony do naciśnięcia włącznika/wyłączni ka [1-14] lub usunięcia akumulatora (z akumu latorowego odkurzacza mobilnego). Następnie należy ponownie podłączyć elektronarzędzie. Podłączenie nowego elektronarzędzia za stępuje dotychczasowe połączenie. Funkcja ta możliwa jest tylko w przypadku elektronarzędzi firmy Festool z akumula torem Bluetooth

9.2 Łączenie pilota zdalnego sterowania

CT-F I Aby móc połączyć pilota z akumulatorowym od kurzaczem mobilnym, należy przeprowadzić re set pilota (patrz Reset pilota zdalnego sterowa nia). Dotychczas niepołączone piloty zdalnego stero wania można połączyć bezpośrednio. Połączenie nawiązane między pilotami zdalnego sterowania i akumulatorowym odkurzaczem mobilnym pozostaje również po naciśnięciu włącznika/wyłącznika lub usunięciu akumulatora (w akumulatoro wym odkurzaczu mobilnym). Akumulatorowy odkurzacz mobilny może być jednocześnie połączony z pięcioma pi lotami. Akumulatorowy odkurzacz mobilny może być połączony z jednym zasilanym akumulatorowo elektronarzędziem. Jeśli akumulatorowy odkurzacz mobilny został uruchomiony za pomocą akumula tora i zostanie wyłączony za pomocą pilota, to podłączony akumulator traci tymczaso we połączenie z akumulatorowym odku rzaczem mobilnym. Akumulator może zos tać ponownie połączony. ► W trybie czuwania nacisnąć przycisk połą czenia [1-9] na akumulatorowym odkurza czu mobilnym i przytrzymać przez 3 sekun dy. Wskaźnik połączenia [1-10] miga szybko na niebiesko. Akumulatorowy odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania po łączenia. ► Nacisnąć przycisk MAN [1-18] na pilocie. Pilot zdalnego sterowania jest trwale zapisany w akumulatorowym odkurzaczu mobilnym. Reset na pilocie Po zresetowaniu połączenie pilota zdalnego sterowania z akumulatorowym odkurzaczem mobilnym zostaje usunięte. ► Nacisnąć przycisk połączenia [1-16] oraz przycisk MAN [1-18] i przytrzymać przez 10 sekund. Wskaźnik LED [1-17] miga na różowo, jeśli pro ces resetowania zakończył się powodzeniem.

9.3 Połączenie z mobilnym urządzeniem

końcowym Połączyć akumulatorowy odkurzacz mobilny przez aplikację Festool Work z mobilnym urzą dzeniem końcowym (np. dla aktualizacji opro gramowania). ► W trybie czuwania nacisnąć przycisk połą czenia [1-9] na akumulatorowym odkurza czu mobilnym i przytrzymać przez 3 sekun dy. Wskaźnik połączenia [1-10] miga szybko na niebiesko. Akumulatorowy odkurzacz mobilny jest przez 60 sekund gotowy do nawiązania po łączenia. ► Postępować zgodnie ze wskazówkami w aplikacji Festool Work, aby autoryzować bezpieczne połączenie. 10 Ustawienia

10.1 Regulacja siły ssania

► W trybie ssania naciskać przyciski plus lub minus regulacji siły ssania [1-11]. Zielone diody LED wskaźnika stanu [1-12] po kazują aktualny stopień mocy.

Funkcja obejściowa mufy ssącej [1-3] zapobie ga przysysaniu szlifierek i ssawek podłogowych do gładkich powierzchni. Otwarcie ► Przekręcić pierścień nastawczy na pozycję „OPEN” (OTWARCIE). Polski 141Zamknięcie ► Przekręcić pierścień nastawczy na pozycję „CLOSE” (ZAMKNIĘCIE).

10.3 Monitorowanie objętościowego

strumienia powietrza (tylko w przypadku kategorii pyłów M) OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Prawidłowe działanie monitorowania obję tościowego strumienia powietrza zapewnia tylko wąż ssący D 27x3m-AS-90°/CT. Jeśli prędkość powietrza w wężu ssącym spad nie poniżej 20 m/s, ze względów bezpieczeń stwa rozlegnie się dźwiękowy sygnał ostrzega wczy. Możliwe przyczyny Usuwanie przyczyny Worek filtrujący pełny. Włożyć nowy worek fil trujący (patrz roz dział 14.1). Zanieczyszczony filtr główny. Wymienić filtr główny (patrz rozdział 14.2). Zatkanie lub zała manie węża ssące go. Usunąć zatkanie lub za łamanie. Regulacja siły ssa nia [1-11] ustawio na na zbyt małą wartość. Ustawić siłę ssania na wyższą wartość (patrz rozdział 10.1). Niski poziom nała dowania akumula tora. - Naładować akumula tory. - Włożyć nowe akumu latory. Wadliwe działanie elektroniki monito rującej. Zlecić usunięcie w au toryzowanym warszta cie serwisowym firmy Festool. Praca ze szlifierka mi. Aktywować funkcję obejściową (patrz roz dział 10.2).

10.4 Zabezpieczenie przed nadmiernym

wzrostem temperatury Dla ochrony przed przegrzaniem zabezpiecze nie przed nadmiernym wzrostem temperatury wyłącza akumulatorowy odkurzacz mobilny przed osiągnięciem krytycznej temperatury. Dioda LED wskaźnika stanu [1-12] wskazuje usterkę. Dioda LED świeci się na czerwono Zbyt wysoka tempe ratura ► Wyłączyć akumulatorowy odkurzacz mobil ny, pozostawić do ostygnięcia. ► Po upływie ok. 10 minut ponownie włączyć akumulatorowy odkurzacz mobilny.

10.5 Połączenie z blokadą T-Loc

Obrócenie blokady T-Loc prowadzi do zamknię cia, otwarcia lub podłączenia akumulatorowego odkurzacza mobilnego: – Zamknięcie akumulatorowego odkurzacza mobilnego [3a]. – Otwarcie akumulatorowego odkurzacza mobilnego [3b]. – Łączenie akumulatorowego odkurzacza mobilnego ze schowkiem [3c]. Przed uniesieniem należy zawsze za mknąć blokadę T-Loc akumulatorowego odkurzacza mobilnego lub połączyć ją ze schowkiem i sprawdzić stabilność zamocowa nia. Maks. nośność przy połączeniu z innymi systai nerami: 20 kg

10.6 Wykorzystanie/regulacja pasa [4]

Maks. dopuszczalna nośność pasa: 20 kg Pas można zamocować w dwóch różnych pozy cjach: – Noszenie akumulatorowego odkurzacza mobilnego: Pas do noszenia przy akumula torowym odkurzaczu mobilnym [4a] – Noszenie schowka z akumulatorowym od kurzaczem mobilnym: Pas do noszenia przy schowku [4b] Przed podniesieniem należy sprawdzić pas i ustawić T-Loc przy akumulatorowym odkurza czu mobilnym w odpowiedniej pozycji. Wyregulować długość pasa, korzystając z regu latora [4c]. 11 Praca

11.1 Odsysanie substancji suchych

OSTROŻNIE Pyły szkodliwe dla zdrowia Porażenia dróg oddechowych ► Zawsze stosować worek filtrujący! ► Przed odsysaniem sprawdzić, czy filtr główny jest sprawny. Polski 142W przypadku odsysania pyłów przekra czających wartości graniczne odsysać tylko jedno źródło pyłu (narzędzie elektryczne lub pneumatyczne). Podczas odsysania pyłów powstających podczas pracy elektronarzędzi należy przestrzegać na stępujących zaleceń

Zapewnić odpowiednią wentylację! Przestrze gać obowiązujących przepisów lokalnych! Wartości graniczne: objętość powietrza usuwa nego może wynosić maks. 50% objętości powie trza świeżego Wzór: kubatura pomieszczenia V

x współczyn nik wymiany powietrza L

Przestrzegać następujących wskazówek: – Nie wolno przysłaniać strefy wokół otworu powietrza wylotowego [1-8]. – Akumulatorowy odkurzacz mobilny to sys tem stacjonarny i nie nadaje się do tego, aby przeciągać go trzymając za wąż ssący. Należy używać uchwytu [1-5], uchwytu przedniego [1-7] lub pasa do przenosze nia [4]. W schowku znajdują się 2 dysze czyszczą ce [5].

11.2 Po zakończeniu pracy

► Wyłączyć akumulatorowy odkurzacz mobil ny. ► Wyjąć akumulator. Uwaga: Nieużywany akumulator należy przechowywać z dala od metalowych przed miotów (takich jak gwoździe, śruby, klucze, spinacze biurowe itp.), które mogłyby spo wodować mostkowanie styków. ► Opróżnić zbiornik na zanieczyszczenia. ► Zamknąć otwór wlotowy [6-1] kor kiem [6-2]. Przy ponownym uruchomieniu akumulato rowego odkurzacza mobilnego, należy umieścić korek w pozycji parkowania. ► Włożyć wąż ssący [1-4] do schowka [1-2]. ► Oczyścić akumulatorowy odkurzacz mobilny wewnątrz i na zewnątrz poprzez odessanie zanieczyszczeń i wytarcie. ► Odstawić akumulatorowy odkurzacz mobil ny do suchego pomieszczenia, zabezpiecza jąc go przed użyciem przez osoby nieupo ważnione. 12 Zdalna obsługa

12.1 Użytkowanie zgodne z przeznaczeniem

pilota zdalnego sterowania CT-F I Pilotem zdalnego sterowania można urucha miać/zatrzymywać podłączony akumulatorowy odkurzacz mobilny. W przypadku użytkowania niezgodnego z przeznaczeniem odpowiedzialność ponosi użytkownik.

Zamocować pilota [1-15] odpowiednią taś

[1-20] na wężu ssącym [1-4]. Połączyć pilota zdalnego sterowania i aku mulatorowy odkurzacz mobilny patrz roz dział 9.2.

12.3 Wskaźnik LED [1-17]

Wskaźnik LED pilota informuje o funkcji Blue tooth

oraz o poziomie naładowania pilota: 1x miganie na niebiesko Zanotowano naciśnięcie przycisku połą czenia [1-16] lub przycisku MAN [1-18]. 1x miganie na różowo Przeprowadzono reset pilota. miganie na czerwono Bateria pilota jest bliska rozładowania i musi zostać wymieniona.

12.4 Wymiana baterii pilota [7]

Pilot korzysta z baterii typu CR 2032. Kiedy komora na baterie zostanie otwarta, zalecamy wymianę uszczelki (20x1,3mm). ► Otworzyć zamek komory na baterie. ► Wymienić baterię. ► Zamknąć komorę na baterie.

12.5 Aktualizacja oprogramowania

Aby sprawdzić, czy dostępna jest aktualizacja oprogramowania, która rozszerza funkcje pilota lub ulepsza istniejące funkcje, można nawiązać połączenie Bluetooth

z aplikacją Festool Work. ► Nacisnąć przycisk połączenia na pilo cie [1-16], aż wskaźnik LED [1-17] zacznie migać na niebiesko. Pilot przez 60 sekund pozostaje gotowy do na wiązania połączenia. ► Postępować zgodnie ze wskazówkami apli kacji Festool Work, aby autoryzować bez pieczne połączenie. Polski 14313 Sygnały ostrzegawcze Sygnał ostrzega wczy Rodzaj sygnału ostrzegawczego Przyczyna Środki zaradcze Optyczny Dioda LED [1-12] miga na zielono Akumulator jest rozładowany. Naładować akumulator. Nieprawidłowy akumulator. Użyć prawidłowego akumula tora (patrz rozdział 4). Wychłodzenie aku mulatora. Temperatura pracy - patrz in strukcja obsługi akumulatora. miga na czerwono Uszkodzony aku mulator. - Wymienić akumulator. - Sprawdzić działanie przy chłodnym akumulatorze i ła dowarce. świeci się na czer wono Przegrzanie aku mulatorowego od kurzacza mobilne

patrz rozdział 10.4. Przegrzewanie akumulatora. Pozostawić akumulator do os tygnięcia na około 10 minut. Akustycz

regularny Natężenie przepły wu poniżej 20 m/s. Tylko w przypadku kategorii pyłów M (patrz rozdział 10.3). wzrastający, zaczy nający się dwoma krótkimi Poziom naładowa nia akumulatora jest zbyt niski. - Naładować akumulator. - Włożyć nowy naładowany akumulator. 14 Konserwacja i utrzymanie w należytym stanie OSTRZEŻENIE Niebezpieczeństwo zranienia, porażenie prą dem ► Przed wszelkimi pracami związanymi z konserwacją i czyszczeniem należy zawsze wyjmować akumulator z akumulatorowego odkurzacza mobilnego. ► Wszelkie prace związane z konserwacją i czyszczeniem narzędzia, które wymagają otwarcia obudowy silnika, mogą być wyko nywane wyłącznie przez autoryzowany warsztat serwisowy. Serwis i naprawa wyłącznie u pro ducenta i w certyfikowanych warsz tatach. Najbliższy adres znaleźć można na: www.festool.pl/serwis Stosować wyłącznie oryginalne częś ci zamienne Festool! Nr zam. na stronie: www.festool.pl/serwis EKAT

Przestrzegać następujących wskazówek: – Co najmniej raz w roku kontrola techniczna przeprowadzona przez producenta lub od powiednio przeszkoloną osobę (np. pod ką tem uszkodzenia filtra, szczelności urzą dzenia i działania urządzeń kontrolnych). – Elementy, których nie można wyczyścić, należy zutylizować. Używać do tego celu nieprzepuszczalnych worków. Przestrzegać obowiązujących przepisów dotyczących usuwania odpadów! – Styki przyłączeniowe akumulatorowego od kurzacza mobilnego, ładowarki i akumula tora należy utrzymywać w czystości.

14.1 Wymiana worka filtrującego

► Otworzyć akumulatorowy odkurzacz mobil ny za pomocą elementu obsługi T‑Loc. Uwa ga, ryzyko przewrócenia! ► Wymienić worek filtrujący: Polski 144▷ Wyjąć worek filtrujący [8]. ▷ Włożyć worek filtrujący [9]. ► Zamknąć akumulatorowy odkurzacz mobil ny za pomocą elementu obsługi T‑Loc. Na dnie obudowy można umieścić dodat kowy worek filtracyjny [10].

14.2 Wymienić filtr główny [10]

Zalecenie Uszkodzenie silnika ► W żadnym wypadku nie wolno zasysać bez zamontowanego filtra głównego, ponieważ może spowodować to uszkodzenie silnika. ► Otworzyć akumulatorowy odkurzacz mobil ny za pomocą elementu obsługi T‑Loc. Uwa ga, ryzyko przewrócenia! ► Odblokować i przełożyć blokadę. ► Wyjąć od góry zbiornik. ► Wyjąć zużyty filtr główny i zastąpić nowym. ► Zutylizować zużyty filtr główny zgodnie z przepisami. ► Oczyścić zbiornik i uszczelki. ► Włożyć zbiornik. Przełożyć i zablokować blokadę. ► Zamknąć akumulatorowy odkurzacz mobil ny za pomocą elementu obsługi T‑Loc. Numery katalogowe wyposażenia i narzędzi znajdują się w katalogu Festool lub w internecie www.festool.pl. 15 Transport Przestrzegać następujących wskazówek: – Przed transportem należy zawsze zamykać blokadę T-Loc akumulatorowego odkurza cza mobilnego lub połączyć ją ze schow kiem. – Podczas transportu w pojazdach zabezpie czyć akumulatorowy odkurzacz mobilny przed przesunięciem i przewróceniem zgodnie z obowiązującymi dyrektywami. 16 Środowisko Nie wyrzucać urządzenia razem z odpa dami domowymi! Urządzenia, wyposaże nie i opakowania przekazywać do recy klingu przyjaznego środowisku. Przestrzegać obowiązujących przepisów krajowych. Tylko w UE: Zgodnie z europejską dyrektywą dotyczącą zużytych urządzeń elektrycznych i elektronicznych i jej transpozycją do prawa kra jowego, zużyte elektronarzędzia podlegają se gregacji i recyklingowi w sposób przyjazny śro dowisku. Informacje dotyczące rozporządzenia REACH: www.festool.pl/reach 17 Wskazówki ogólne

Informacje na temat Bluetooth

Gdy urządzenie zostanie połączone z aplikacją Festool Work, a zabezpieczone połączenie bę dzie autoryzowane, od tego momentu urządze nie będzie automatycznie łączyć się z aplikacją Festool Work poprzez Bluetooth

. Urządzenie będzie regularnie wysyłać informacje o stanie (ID, tryb pracy itp.) poprzez Bluetooth

Znak słowny i loga Bluetooth

są zastrzeżonymi znakami towarowymi firmy Bluetooth SIG, Inc. i są używane na podstawie licencji przez TTS Tooltechnic Systems AG & Co. KG a tym samym przez Festool.

17.2 Informacje o ochronie danych

Elektronarzędzie wyposażone jest w chip służą cy do automatycznego zapisywania danych o maszynie i jej pracy. Zapisane dane nie zawiera ją bezpośrednich danych osobowych. Dane te mogą być odczytywane bezdotykowo za pomocą specjalnych urządzeń i wykorzystywane są przez firmę Festool wyłącznie do diagnozo wania usterek, napraw i obsługi gwarancyjnej, jak również do poprawy jakości lub dalszego rozwoju urządzenia. Użycie danych poza wymie nionym obszarem bez wyraźnej zgody Klienta nie jest możliwe. Polski
