KÄYTTÖOHJE Cleantec CTMC SYS FESTOOL

EU-vaatimustenmukaisuusvakuutus. Vakuutam- me yksinomaisella vastuulla, että tämä tuote täyttää seuraavien EU-direktiivien kaikki olennaiset vaatimuk- set ja se on seuraavien standardien tai standardiasia- kirjojen mukainen:

• Verktyget innehåller ett chip för automatisk lagring av maskin- och driftdata. Dessa data in nehåller ingen information som är direkt per sonrelaterad. Data från chipet kan avläsas trådlöst med spe ciella enheter och används hos Festool endast för feldiagnos, reparations- och garantiända mål samt för kvalitetsförbättring resp. vidareu tveckling av maskinen. Datainformationen ut nyttjas inte för ytterligare ändamål – såvida kunden inte uttryckligen har godkänt det. Svenska 76Sisällys 1 Turvallisuusohjeet p. 77
• 2 Tunnukset p. 79
• 3 Määräystenmukainen käyttö p. 79
• 4 Tekniset tiedot p. 80
• 5 Laitteen osat p. 80
• 6 Valmistelu p. 81
• 7 Akku p. 81
• 8 Käyttöönotto p. 81
• 9 Parikytkentä laitteiden kanssa p. 81
• 10 Säädöt p. 82
• 11 Työskentely p. 83
• 12 Kauko-ohjain p. 83
• 13 Varoitussignaalit p. 84
• 14 Huolto ja hoito p. 85
• 15 Kuljetus p. 85
• 16 Ympäristö p. 85

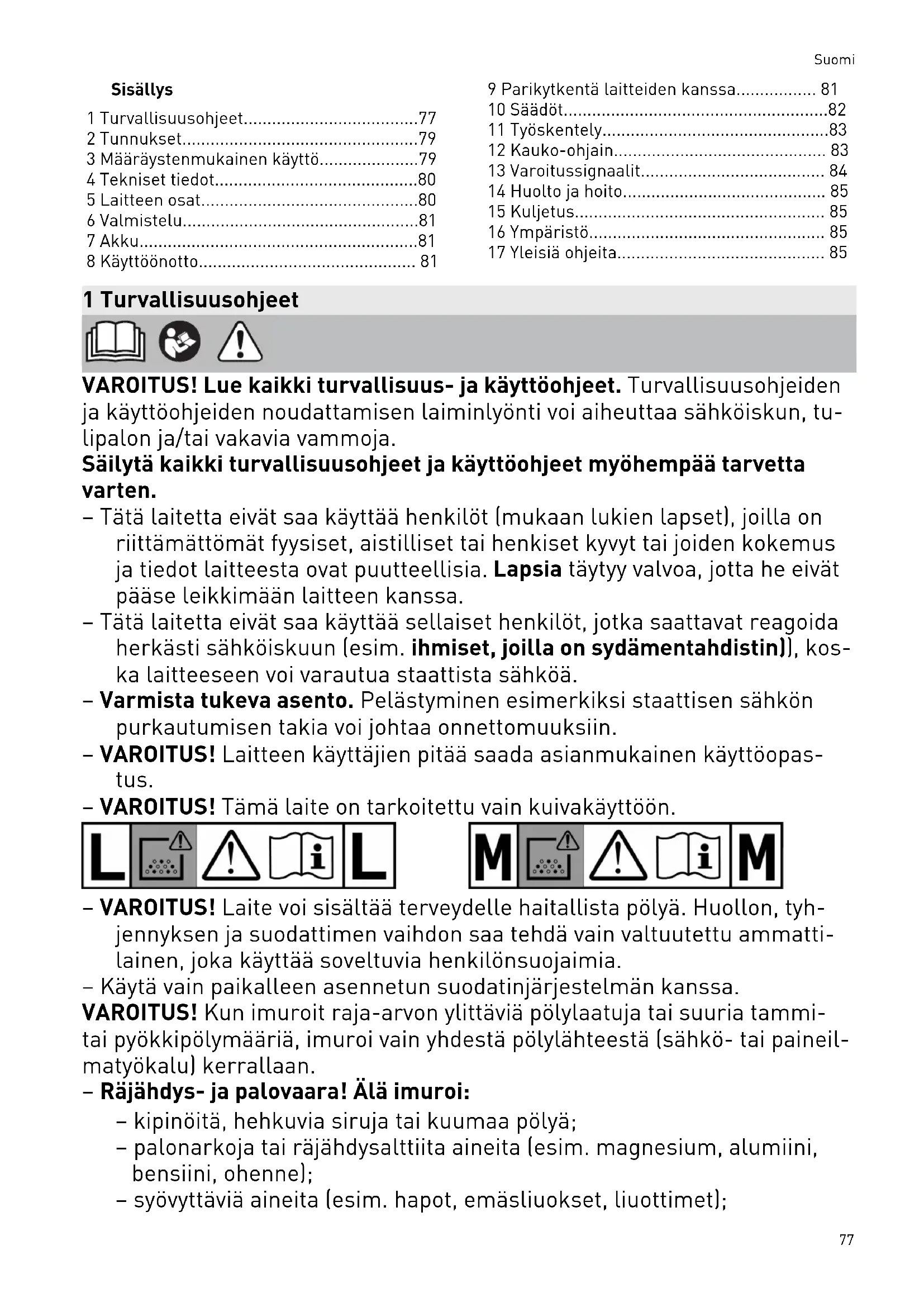

• 17 Yleisiä ohjeita 1 Turvallisuusohjeet VAROITUS! Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuusohjeiden ja käyttöohjeiden noudattamisen laiminlyönti voi aiheuttaa sähköiskun, tu lipalon ja/tai vakavia vammoja. Säilytä kaikki turvallisuusohjeet ja käyttöohjeet myöhempää tarvetta varten. – Tätä laitetta eivät saa käyttää henkilöt (mukaan lukien lapset), joilla on riittämättömät fyysiset, aistilliset tai henkiset kyvyt tai joiden kokemus ja tiedot laitteesta ovat puutteellisia. Lapsia täytyy valvoa, jotta he eivät pääse leikkimään laitteen kanssa. – Tätä laitetta eivät saa käyttää sellaiset henkilöt, jotka saattavat reagoida herkästi sähköiskuun (esim. ihmiset, joilla on sydämentahdistin)), kos ka laitteeseen voi varautua staattista sähköä. – Varmista tukeva asento. Pelästyminen esimerkiksi staattisen sähkön purkautumisen takia voi johtaa onnettomuuksiin. – VAROITUS! Laitteen käyttäjien pitää saada asianmukainen käyttöopas tus. – VAROITUS! Tämä laite on tarkoitettu vain kuivakäyttöön. – VAROITUS! Laite voi sisältää terveydelle haitallista pölyä. Huollon, tyh jennyksen ja suodattimen vaihdon saa tehdä vain valtuutettu ammatti lainen, joka käyttää soveltuvia henkilönsuojaimia. – Käytä vain paikalleen asennetun suodatinjärjestelmän kanssa. VAROITUS! Kun imuroit raja-arvon ylittäviä pölylaatuja tai suuria tammi- tai pyökkipölymääriä, imuroi vain yhdestä pölylähteestä (sähkö- tai paineil matyökalu) kerrallaan. – Räjähdys- ja palovaara! Älä imuroi: – kipinöitä, hehkuvia siruja tai kuumaa pölyä; – palonarkoja tai räjähdysalttiita aineita (esim. magnesium, alumiini, bensiini, ohenne); – syövyttäviä aineita (esim. hapot, emäsliuokset, liuottimet); Suomi 77– kemiallisesti reaktiivisia aineita, jotka aiheuttavat lämpöä, happoja/ emäksiä, kaasuja yms. (esim. reaktiiviset 2K-materiaalit, alumiini ja vesi). – Noudata kansallisia turvallisuusmääräyksiä sekä materiaalin valmista jan antamia ohjeita! – Käytä vain sopivan suojavarustuksen kanssa! – Työskentele vain kunnossa olevan laitteen kanssa (tarkasta silmämää räisesti), kuivassa ympäristössä ja ohjeiden mukaan! – Vaarojen välttämiseksi tarkasta akkuliitäntä ja suodatin säännöllisin vä liajoin. Vaihdata vaurioitunut akkuliitäntä vain valtuutetussa huoltokor jaamossa. – Älä nosta äläkä kuljeta nosturikoukun tai nostolaitteen varassa. – Kanna laitetta vain sen asianmukaisen kahvan, etukahvan tai kantohih na varassa. – Kaatumisvaara, älä aseta kalteville pinnoille! – HUOMIO Tämä laite on tarkoitettu vain sisäkäyttöön. Tätä laitetta saa säilyttää vain sisätiloissa. – Käytä vain alkuperäistä Festool-imuletkua. – Huomioi työskentelyalueen olosuhteet ja varmista oma ja sivullisten turvallisuus laitteen kujetuksen ja käytön aikana. Tällä tavalla estät esim. imuletkun tai verkkovirtavirtajohdon aiheutta mat kompastumiset. – Pidä pakkauskalvot poissa lasten ulottuvilta. Tukehtumisvaara. – Noudata laturin ja akun käyttöohjetta. – Älä käytä akkulaitetta verkkolaitteilla tai muiden valmistajien akuilla. Älä käytä vieraita latureita akkujen lataukseen. Jos käytät muita kuin valmistajan suosittelemia lisätarvikkeita, tämä voi johtaa sähköiskuun ja/tai vakaviin tapaturmiin. – Pidä käytöstä poissa oleva akku etäällä metalliesineistä (esim. naulat, ruuvit, avaimet, paperiliittimet, yms.), jotka voisivat yhdistää akun na vat keskenään. Akkukoskettimien keskinäinen oikosulku voi aiheuttaa palovammoja tai tulipalon. – Käytä akkua vain Festool-laitteessa. Vain siten suojaat akkua vaaralli selta ylikuormitukselta. Muunlaisen laitteen käyttö voi aiheuttaa tapa turmia ja tulipalon. – Älä käytä vaurioituneita tai luvattomasti muutettuja akkuja. Vaurioitu neet tai luvattomasti muutetut akut saattavat aiheuttaa tulipalon, räjäh dyksen tai tapaturmia. Suomi 78– Irrota akku laitteesta ennen kuin vaihdat tarvikkeita / kuluvia osia tai viet laitteen säilytyspaikkaansa. Tällaiset varotoimet pienentävät lait teen tahattoman käynnistymisen vaaraa. 2 Tunnukset Varoitus yleisestä vaarasta Sähköiskuvaara Lue käyttöohjeet ja turvallisuusohjeet! Lue käyttöopas, turvallisuusohjeet! Käytä hengityssuojainta! Soveltuu altistuksen raja-arvol taan yli 1 mg/m p. 85

pölyn imuroin tiin Soveltuu altistuksen raja-arvol taan yli 0,1 mg/m

pölyn imuroin tiin Varoitus! Laite voi sisältää terveydelle haitallista pölyä! Laitteen päälle kiipeäminen on kielletty Älä imuroi vettä eikä nesteitä! Älä altista sateelle! Kaatumisvaara! Akun asennus Akun irrotus Ohje, vihje Käsittelyohje CE-tunnus: vahvistaa, että sähkötyöka lu täyttää Euroopan yhteisön direktii vien määräykset. Älä hävitä kotitalousjätteiden mukana. Laitteessa on tietojen tallennukseen käytettävä siru. Katso luku 17.2 3 Määräystenmukainen käyttö

Akkukäyttöinen järjestelmäimuri soveltuu – raja-arvoltaan enint. 1 mg/m³ pölyn imuro intiin pölyluokan "L" mukaan, – vaativaan ammattikäyttöön standardin IEC/ EN 60335-2-69 mukaan, – käytettäväksi BP-mallisarjan saman jänni teluokan Festool-akuilla, jotka on hyväksyt ty tämän akkukäyttöisen järjestelmäimurin virtalähteeksi.

Akkukäyttöinen järjestelmäimuri soveltuu – enint. 0,1 mg/m³ pölyn imurointiin pölyluo kan "M" mukaan; näihin pölylaatuihin kuu luvat myös puupöly ja kvartsipitoinen kivi pöly, – vaativaan ammattikäyttöön standardin IEC/ EN 60335-2-69 mukaan, – käytettäväksi BP-mallisarjan saman jänni teluokan Festool-akuilla, jotka on hyväksyt ty tämän akkukäyttöisen järjestelmäimurin virtalähteeksi. Akkukäyttöistä järjestelmäimuria ei suositella jatkuvaan hienojakoisen pölyn, kuten sementti pölyn tai tasoitepölyn imurointiin. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista. Suomi 794 Tekniset tiedot Akkukäyttöinen järjestelmäimuri Moottorin jännite 36 V (2x 18 V) Yhteensopivat akut [8] BP18 Li 4,0 HPC-AS BP18 Li 4,0 HPC-ASI BP18 Li 3,1 C BP18 Li 3,1 CI Imurin/turbiinin maks. virtaus (ilma) 93,6 m³/h / 147 m³/h Turbiinin maks. alipaine 180 hPa Suodatuspinta-ala 5357 cm² Imuletku D 27x3m-AS-90°/CT Äänenpainetaso standardin EN 60335-2-69 mukaan / epävarmuus K 63 dB(A) / 3 dB Tärinä käden/käsivarren kohdalla standardin EN 60335-2-69 mukaan / epävarmuus K <2,5 m/s² / 1,5 m/s² Taajuus (akkukäyttöinen järjestelmäimuri / kauko-ohjain) 2402 Mhz – 2480 Mhz Vastaava isotrooppinen säteilyteho (EIRP) (akkukäyttöinen järjestelmäimuri / kauko-ohjain) < 10 dBm Säiliön tilavuus 4,5 l Mitat p x l x k säilytyskotelon kanssa 396 x 297 x 307 mm vain CTL/MC SYS I 396 x 297 x 187 mm Paino säilytyskotelon kanssa (ilman ak kuja) 7,1 kg 5 Laitteen osat

5.1 Akkukäyttöinen järjestelmäimuri

[1-1] Akkukäyttöinen järjestelmäimuri [1-2] Säilytyskotelo [1-3] Imumuhvi [1-4] Imuletku [1-5] Kahva [1-6] T-Loc-lukitsin Systainer-salkkua var ten [1-7] Etukahva [1-8] Poistoilma-aukko [1-9] Parikytkentäpainike [1-10] Yhteysnäyttö [1-11] Imutehon säätö [1-12] Tilanäytöt (imuvoima/varoitussignaa lit) [1-13] MAN-painike [1-14] Käynnistyspainike [1-15] Kauko-ohjain CT-F I *

5.2 Kauko-ohjain CT-F I

[1-16] Parikytkentäpainike [1-17] LED-merkkivalo [1-18] MAN-painike (manuaalinen päällekyt kentä) [1-19] Kiinnityshihnojen kiinnitin [1-20] Kiinnityshihna Mainitut kuvat ovat käyttöoppaan alussa. [8] Jos kyse on uudemmista akuista, joita ei ole vielä merkitty luetteloon, noudata siinä tapauksessa Festool-sovelluksen ohjeita tai ota yhteyttä Festool-huoltoon. Suomi 80* Kuvassa oleva tai tekstissä mainittu tarvike ei kuulu kaikilta osiltaan vakiovarustukseen. 6 Valmistelu Akkukäyttöinen järjestelmäimuri on käyttöval mis heti pakkauksesta poiston jälkeen. 7 Akku Tarkasta akkuliitännän puhtaus ennen akun asennusta. Likainen akkuliitäntä voi estää kun nollisen kosketuksen ja vioittaa koskettimia. Viallinen kosketin voi johtaa laitteen ylikuume nemiseen ja vaurioitumiseen. [2a] Irrota akku. [2b]

lick Asenna akku - niin että se lukit tuu paikalleen. Akkukäyttöistä järjestelmäimuria voi käyt tää vain 2 akulla. Yhteensopivat akut, katso luku 4. Laturia ja kapasiteettinäytöllä varustettua akkua koskevia lisätietoja saat laturin ja akun käyttöohjeista. 8 Käyttöönotto Valmiustila ► Paina käynnistyspainiketta [1-14]. Tilanäytön [1-12] vihreät LED-merkkivalot il moittavat valmiustilasta. Käynnistyspainikkeen toinen painallus käynnis tää akkukäyttöisen järjestelmäimurin. Akkukäyttöisen järjestelmäimurin manuaalinen käynnistys/sammutus Akkukäyttöinen järjestelmäimuri on valmiusti lassa. Suoraan akkukäyttöisestä järjestelmäimurista: ► tee käynnistys/sammutus painamalla MAN- painiketta [1-13]. Vaihtoehtoisesti parikytketyn kauko-ohjaimen CT-F I kautta (katso luku 9.2): ► tee käynnistys/sammutus painamalla kau ko-ohjaimen MAN-painiketta [1-18]. Akkukäyttöisen järjestelmäimurin automaatti nen käynnistys/sammutus Akkukäyttöinen järjestelmäimuri on valmiusti lassa. ► Kun haluat käynnistää/sammuttaa akku käyttöisen järjestelmäimurin automaatti sesti: käynnistä/sammuta parikytketty ak kukäyttöinen sähkötyökalu (katso luku 9.1). 9 Parikytkentä laitteiden kanssa VAROITUS Loukkaantumisvaara, jos akkukäyttöinen järjestelmäimuri käynnistyy tahattomasti ► Tarkasta ennen kaikkia akkukäyttöisellä järjestelmäimurilla tehtäviä töitä, mikä kauko-ohjain ja mikä akkukäyttöinen säh kötyökalu on parikytketty akkukäyttöiseen järjestelmäimuriin. ► Akkukäyttöinen sähkötyökalu täytyy aina yhdistää imuletkulla akkukäyttöiseen jär jestelmäimuriin. Töiden jälkeen täytyy kat kaista yhteys akkukäyttöiseen järjestelmäi muriin. ► Kauko-ohjaimen saa kiinnittää vain imulet kuun.

9.1 Akkukäyttöisen sähkötyökalun

parikytkentä ► Paina valmiustilassa parikytkentäpainiket ta [1-9]. Yhteysnäyttö [1-10] vilkkuu hitaasti sinisenä. Akkukäyttöinen järjestelmäimuri on 60 sekun nin ajan parikytkentävalmiina. ► Käynnistä sähkötyökalu. Akkukäyttöinen järjestelmäimuri käynnistyy. Akkukäyttöinen järjestelmäimuri pysyy parikyt kettynä, kunnes painat käynnistyspainiket

[1-14] tai irrotat akun (akkukäyttöisestä jär jestelmäimurista). Sen jälkeen sähkötyökalu täytyy parikytkeä uudelleen. Tehdessäsi uuden sähkötyökalun parikyt kennän edellinen parikytkentä kumoutuu. Tämä toiminto on mahdollista vain sellai sissa Festool-sähkötyökaluissa, joissa on Bluetooth

9.2 Kauko-ohjaimen CT-F I parikytkentä

Voidaksesi parikytkeä kauko-ohjaimen akku käyttöiseen järjestelmäimuriin kauko-ohjain täytyy palauttaa alkutilaan (katso Kauko-ohjai men palautus alkutilaan). Tähän asti parikytkemättömät kauko-ohjaimet voi parikytkeä suoraan. Kauko-ohjain ja akkukäyttöinen järjestel mäimuri pysyvät keskenään parikytkettyi nä myös käynnistyspainikkeen painamisen tai akun irrottamisen (akkukäyttöisestä järjestelmäimurista) jälkeen. Suomi 81Akkukäyttöisen järjestelmäimurin voi pari kytkeä samanaikaisesti enintään viiteen kauko-ohjaimeen. Akkukäyttöisen järjes telmäimurin voi parikytkeä samanaikai sesti yhteen akkukäyttöiseen sähkötyöka luun. Jos akkukäyttöinen järjestelmäimuri on käynnistetty työn alussa akun kautta ja sammutetaan kauko-ohjaimen kautta, pa rikytketty akku menettää tilapäisen yhtey tensä akkukäyttöiseen järjestelmäimuriin. Akun voi sen jälkeen parikytkeä uudelleen. ► Pidä valmiustilassa akkukäyttöisen järjes telmäimurin parikytkentäpainiketta [1-9] painettuna 3 sekunnin ajan. Yhteysnäyttö [1-10] vilkkuu nopeasti sinisenä. Akkukäyttöinen järjestelmäimuri on 60 sekun nin ajan parikytkentävalmiina. ► Paina kauko-ohjaimen MAN-painiket ta [1-18]. Kauko-ohjain on tallennettu akkukäyttöiseen järjestelmäimuriin pysyvästi. Kauko-ohjaimen palautus alkutilaan Alkutilaan palautus kumoaa kauko-ohjaimen ja akkukäyttöisen järjestelmäimurin keskinäisen parikytkennän. ► Pidä parikytkentäpainiketta [1-16] ja MAN- painiketta [1-18] painettuina 10 sekunnin ajan. LED-merkkivalo [1-17] palaa magentan värise nä, kun palautus alkutilaan on valmis.

9.3 Mobiililaitteen parikytkentä

Parikytke akkukäyttöinen järjestelmäimuri Fes tool Work -sovelluksen kautta mobiililaittee seen (esim. päivittääksesi ohjelmiston). ► Pidä valmiustilassa akkukäyttöisen järjes telmäimurin parikytkentäpainiketta [1-9] painettuna 3 sekunnin ajan. Yhteysnäyttö [1-10] vilkkuu nopeasti sinisenä. Akkukäyttöinen järjestelmäimuri on 60 sekun nin ajan parikytkentävalmiina. ► Valtuuta suojattu yhteys noudattamalla Fes tool Work -sovelluksen ohjeita. 10 Säädöt

10.1 Imuvoiman säätö

► Paina imuroinnin aikana imutehon sää dön [1-11] plus- tai miinuspainikkeita. Tilanäytön [1-12] vihreät LED-merkkivalot il moittavat nykyisen tehoportaan.

Imumuhvin [1-3] ohivirtaustoiminto estää hio makoneiden ja lattiasuulakkeiden imeytymisen kiinni sileitä pintoja vasten. Avaa ► Käännä säätörengas asentoon "OPEN". Sulje ► Käännä säätörengas asentoon "CLOSE".

10.3 Tilavuusvirtauksen valvonta (vain

pölyluokassa M) HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Tilavuusvirtauksen valvonnan moitteeton toiminta on taattua vain imuletkun D 27x3m-AS-90°/CT kanssa. Jos imuletkun ilmannopeus laskee alle 20 m/s tasolle, laitteesta kuuluu turvallisuussyistä va roitusääni. Mahdolliset syyt Korjaus Pölypussi täynnä. Asenna uusi pölypussi (katso luku 14.1). Pääsuodatin likainen. Vaihda pääsuodatin (katso luku 14.2). Imuletku tukkeutu nut tai taittunut um peen. Poista tukos tai suo rista taittuma. Imutehon säädöl le [1-11] asetettu ar vo on liian pieni. Aseta suurempi arvo imutehon säädölle (katso luku 10.1). Akkujen varaustila on matala. - Lataa akut. - Asenna uudet akut. Valvontaelektronii kan toimintavirhe. Korjauta Festool- huollossa. Työskentely hioma koneiden kanssa. Aktivoi ohivirtaustoi minto (katso lu ku 10.2).

Ylikuumenemisen estämiseksi lämpösulake katkaisee akkukäyttöisen järjestelmäimurin toi minnan ennen kriittisen lämpötilan saavutta mista. Tilanäytön LED-merkkivalo [1-12] il moittaa häiriöstä. LED-merkkivalo palaa punaise

Ylilämpötila Suomi 82► Sammuta akkukäyttöinen järjestelmäimuri ja anna sen jäähtyä. ► Kytke akkukäyttöinen järjestelmäimuri uu delleen päälle noin 10 minuutin kuluttua.

10.5 Kiinnittäminen T-Loc:n avulla

Akkukäyttöisen järjestelmäimurin voi sulkea, avata ja kiinnittää kääntämällä T-Locia: – Akkukäyttöisen järjestelmäimurin suljen ta [3a]. – Akkukäyttöisen järjestelmäimurin avaami nen [3b]. – Akkukäyttöisen järjestelmäimurin kiinnittä minen säilytyskoteloon [3c]. Aina ennen akkukäyttöisen järjestelmäi murin nostamista sulje T-Loc tai liitä se säilytyskoteloon ja varmista pitävä kiinnitys. Suurin sallittu kantokuorma muiden Systainer- salkkujen kanssa: 20 kg

10.6 Kantohihnan käyttö/säätö [4]

Kantohihnan suurin sallittu kantokuorma: 20 kg Kantohihna voidaan kiinnittää kahteen eri koh taan: – Akkukäyttöisen järjestelmäimurin kantami nen: kantohihna kiinnitetty akkukäyttöiseen järjestelmäimuriin [4a] – Säilytyskotelon kantaminen akkukäyttöisen järjestelmäimurin kanssa: kantohihna kiin nitetty säilytyskoteloon [4b] Ennen nostamista tarkasta kantohihnan kunnollinen asennus ja käännä akkukäyttöisen järjestelmäimurin T-Loc asiaankuuluvaan asentoon. Säädä kantohihnan pituus sopivaksi säätölu kosta [4c]. 11 Työskentely

11.1 Kuivien aineiden imurointi

HUOMIO Terveydelle haitallinen pöly Hengitysteiden loukkaantumisvaara ► Käytä aina suodattavaa pölypussia! ► Tarkasta ennen imurointia, että pääsuoda tin on hyvässä kunnossa. Kun imuroit raja-arvon ylittäviä pölylaa tuja, imuroi vain yhdestä pölylähteestä (sähkö- tai paineilmatyökalu) kerrallaan. Huomioi imuroidessasi toiminnassa olevien sähkötyökalujen työstöpölyä: Huolehdi riittävän tehokkaasti ilmanvaihdosta! Noudata paikallisia määräyksiä! Raja-arvot: poistoilma maks. 50 % puhtaan il man määrästä Kaava: huoneen tilavuus V

Noudata seuraavia ohjeita: – Pidä poistoilma-aukon [1-8] alue esteettö mänä. – Akkukäyttöinen järjestelmäimuri on kiin teäasenteinen järjestelmä, jota ei saa vetää perässä imuletkun kanssa. Käytä kah vaa [1-5], etukahvaa [1-7] tai kantohih naa [4]. Säilytyskotelossa on 2 puhdistussuulaket ta [5].

► Sammuta akkukäyttöinen järjestelmäimuri. ► Irrota akku. Huomio: Pidä käytöstä poissa oleva akku etäällä metalliesineistä (esim. naulat, ruu vit, avaimet, paperiliittimet, yms.), jotka voi sivat yhdistää akun navat keskenään. ► Tyhjennä likasäiliö. ► Sulje imuaukko [6-1] sulkutulpalla [6-2]. Kun otat akkukäyttöisen järjestelmäimurin uudelleen käyttöön, siirrä sulkutulppa ta kaisin parkkiasentoon. ► Aseta imuletku [1-4] säilytyskoteloon [1-2]. ► Imuroi ja pyyhi akkukäyttöisen järjestelmäi murin sisä- ja ulkopuoli puhtaaksi. ► Pidä akkukäyttöistä järjestelmäimuria kui vassa säilytystilassa, jossa se on suojassa luvattomalta käytöltä. 12 Kauko-ohjain

12.1 Kauko-ohjaimen CT-F I

määräystenmukainen käyttö Kauko-ohjaimen avulla voi tehdä akkukäyttöi sen järjestelmäimurin manuaalisen käynnistyk sen/sammutuksen. Laitteen käyttäjä vastaa määräystenvas taisesta käytöstä aiheutuneista vahin goista.

Kiinnitä kauko-ohjain [1-15] asiaankuuluvalla kiinnitysnauhalla [1-20] imuletkuun [1-4]. Tee kauko-ohjaimen ja akkukäyttöisen jär jestelmäimurin keskinäinen parikytkentä, katso luku 9.2. Suomi 8312.3 LED-merkkivalo [1-17] Kauko-ohjaimen LED-merkkivalo näyttää Blue tooth

toiminnan lisäksi kauko-ohjaimen la taustilan: 1x sininen vilkunta Parikytkentäpainikkeen [1-16] tai MAN- painikkeen [1-18] painaminen rekisteröity. 1x magentan värinen vilkunta Kauko-ohjain on palautettu alkutilaan. Punainen vilkunta Kauko-ohjaimen paristo on melkein tyhjä ja se tulee vaihtaa.

12.4 Kauko-ohjaimen pariston

vaihtaminen [7] Kauko-ohjainta käytetään tyypin CR 2032 paristolla. Kun paristokotelo avataan, tiiviste (20 x1,3 mm) kannattaa vaihtaa. ► Avaa paristokotelon lukitus. ► Vaihda paristo. ► Sulje paristokotelo.

12.5 Ohjelmistopäivitys

Kun haluat katsoa, onko netissä kauko-ohjai men toimintoja laajentavaa tai parantavaa oh jelmistopäivitystä, voit muodostaa Blue tooth

yhteyden Festool Work -sovellukseen. ► Paina kauko-ohjaimen [1-16] parikytkentä painiketta, kunnes LED-merkkivalo [1-17] vilkkuu sinisenä. Kauko-ohjain on 60 sekunnin ajan parikytkentä valmiina. ► Valtuuta suojattu yhteys noudattamalla Fes tool Work -sovelluksen ohjeita. 13 Varoitussignaalit Varoitus signaali Varoitussignaalin esitys Aiheuttaja Toimenpide Optinen LED-merkkiva lo [1-12] Vilkkuu vihreänä Akku tyhjä. Lataa akku. Väärä akku. Käytä oikeaa akkua (katso luku 4). Akku liian kylmä. Käyttölämpötila, katso akun käyttöohjeet. Vilkkuu punaisena Viallinen akku. - Vaihda akku. - Kun akku on jäähtynyt, tar kasta sen toimintakyky ak kulaturilla. Palaa punaisena Akkukäyttöinen järjestelmäimuri ylikuumentunut. Katso luku 10.4. Akku ylikuumen tunut. Anna akun jäähtyä n. 10 mi nuutin ajan. Akustinen Äänimerkki Säännöllisin väliajoin Tilavuusvirta alle 20 m/s. Vain pölyluokassa M (katso luku 10.3). Nouseva, alussa kak si lyhyttä Akun varaustila on matala. - Lataa akku. - Asenna uusi ladattu akku. Suomi 8414 Huolto ja hoito VAROITUS Loukkaantumisvaara, sähköiskuvaara ► Irrota akku akkukäyttöisestä järjestelmäi murista aina ennen kuin alat tehdä siihen liittyviä huolto- ja korjaustöitä. ► Kaikki moottorin rungon avaamista edellyt tävät huolto- ja korjaustyöt saa antaa vain valtuutetun huoltokorjaamon tehtäväksi. Anna vain valmistajan tai valtuutetun huoltokorjaamon tehdä huolto- ja korjaustyöt . Lähimmän huoltopis teen voit katsoa nettiosoitteesta: www.festool.fi/huolto Käytä vain alkuperäisiä Festool-va raosia! Tuotenumerot voit katsoa nettiosoitteesta: www.festool.fi/ huolto EKAT

Noudata seuraavia ohjeita: – Anna valmistajan tai asiantuntijan tehdä vä hintään kerran vuodessa pölytekninen tar kastus (esim. suodattimen vaurioiden, lait teen vuotojen ja valvontalaitteiden toimin tavirheiden varalta). – Jos jonkun komponentin puhdistus ei on nistu, kyseinen osa täytyy hävittää. Käytä siihen ilmatiiviitä pusseja. Noudata voimas sa olevia jätehuoltomääräyksiä! – Pidä akkukäyttöisen järjestelmäimurin, la turin ja akun liitäntäkoskettimet puhtaina.

14.1 Pölynpussin vaihtaminen

► Avaa akkukäyttöinen järjestelmäimuri T-Lo cin kanssa. Huomioi kaatumisvaara! ► Suodattavan pölynpussin vaihto: ▷ Ota suodattava pölypussi pois [8]. ▷ Laita suodattava pölypussi paikal leen [9]. ► Sulje akkukäyttöinen järjestelmäimuri T- Locin kanssa. Rungon pohjassa voi säilyttää ylimääräistä pölypussia [10].

14.2 Pääsuodattimen vaihtaminen [10]

HUOMAUTUS Moottorin vaurioitumisvaara ► Älä imuroi ilman paikalleen asennettua pääsuodatinta, koska muuten moottori voi vaurioitua. ► Avaa akkukäyttöinen järjestelmäimuri T-Lo cin kanssa. Huomioi kaatumisvaara! ► Vapauta ja käännä vipu. ► Ota säiliö yläkautta pois. ► Ota käytetty pääsuodatin pois ja korvaa se uudella. ► Hävitä käytöstä poistettu pääsuodatin laki määräysten mukaan. ► Puhdista säiliö ja tiivisteet. ► Asenna säiliö. Käännä ja lukitse vipu. ► Sulje akkukäyttöinen järjestelmäimuri T- Locin kanssa. Lisätarvikkeiden ja työkalujen tuotenumerot voit katsoa Festool-tuoteoppaasta tai Internet- osoitteesta www.festool.fi. 15 Kuljetus Noudata seuraavia ohjeita: – Sulje akkukäyttöisessä järjestelmäimurissa oleva T-Loc tai liitä se säilytyskoteloon aina ennen kuljetusta. – Kun kuljetat akkukäyttöistä järjestelmäi muria autossa, kiinnitä se asiaankuuluvien määräysten mukaan, jotta se ei siirry pai kaltaan tai kaadu. 16 Ympäristö Älä heitä käytöstä poistettua konetta ta lousjätteiden joukkoon! Toimita käytös tä poistetut laitteet, tarvikkeet ja pak kaukset ympäristöystävälliseen kierrätykseen. Noudata voimassaolevia kansallisia määräyk siä. Vain EU: käytöstä poistettuja sähkö- ja elektro niikkalaitteita koskevan eurooppalaisen direk tiivin ja sitä vastaavan kansallisen lainsäädän nön mukaan loppuun käytetyt sähkötyökalut täytyy kerätä erikseen talteen ja toimittaa ym päristöä säästävään kierrätykseen. Teave REACH kohta: www.festool.com/reach 17 Yleisiä ohjeita

kautta Festool Work -sovellukseen ja suojattu yhteys on valtuutettu, laite muodostaa siitä lähtien au tomaattisesti yhteyden Festool Work -sovelluk seen. Laite lähettää sitten säännöllisesti tilatie dot (ID, käyttötila jne.) Bluetooth

yhteydellä. Tavaramerkki Bluetooth

ja logot ovat rekiste röityjä tavaramerkkejä, jotka omistaa Bluetooth Suomi 85SIG, Inc. ja joita TTS Tooltechnic Systems AG & Co. KG ja Festool käyttävät lisenssillä.

17.2 Tietosuojaa koskevat tiedot
