Tipo di prodotto	Megafono con lettore MP3
Marca	Monacor
Modello	TM-17M
Dimensioni	230 mm × 340 mm
Peso	1,3 kg
Potenza di picco	25 W
Pressione sonora media	110 dB
Alimentazione	8 pile 1,5 V tipo R14 (C) o esterna 12 V / 2 A
Supporti di riproduzione	Chiave USB (tipo A), scheda microSD[HC]
Formati audio	MP3
Durata massima registrazione	20 secondi
Funzioni	Annuncio, sirena, registrazione, riproduzione MP3
Regolazioni volume	Separato per microfono e MP3 (VOLUME e V+/V-)
Indicatori LED	POWER, REC, stato MP3
Tracolla	Inclusa
Temperatura di funzionamento	0°C a 40°C
Pulizia	Panno morbido, asciutto o leggermente umido
Riciclaggio	Smaltire presso un centro di raccolta per apparecchiature elettroniche

Domande frequenti - TM17M Monacor

Quali tipi di pile utilizzare per il TM-17M?

Utilizzare 8 pile 1,5 V di tipo R14 (C). Rispettare la polarità indicata nel vano pile.

Posso utilizzare l'apparecchio mentre è in carica?

Sì, collegare un alimentatore esterno 12 V/2 A alla presa (15). Le pile inserite vengono automaticamente scollegate.

Come riprodurre file MP3?

Inserire una chiave USB o una scheda microSD[HC], portare l'interruttore (17) su MP3 e accendere l'apparecchio. La riproduzione inizia automaticamente. Utilizzare i tasti (3) per controllare la riproduzione.

Come registrare un messaggio?

Portare l'interruttore (17) su SPEAK (o SIREN se la sirena è attiva). Premere il tasto RECORD (9) e parlare nel microfono. La registrazione dura massimo 20 secondi e sovrascrive qualsiasi registrazione precedente.

Come evitare l'effetto Larsen (fischio)?

Allontanare il microfono dalla bocca e ridurre il volume con la regolazione VOLUME (8) situata sul lato del microfono.

Qual è la durata delle pile?

Dipende dall'uso. Per preservare le pile, spegnere l'apparecchio durante le pause. Rimuovere le pile se non si utilizza l'apparecchio per più di una settimana.

Quali supporti di memoria sono compatibili?

Il manuale indica che la compatibilità non è garantita per tutti i supporti. Utilizzare preferibilmente chiavi USB o schede microSD[HC] di marche riconosciute.

Come pulire il megafono?

Utilizzare un panno morbido, asciutto o leggermente inumidito. Non usare mai prodotti chimici o abrasivi. Evitare che liquidi penetrino nell'apparecchio.

Posso usare una sirena continua?

Sì, portare l'interruttore (17) su SIREN e accendere l'apparecchio. La sirena suona finché l'apparecchio è acceso. Disattivarla spegnendo o cambiando modalità.

Cosa fare in caso di perdita di dati?

Il manuale declina ogni responsabilità in caso di perdita di dati. Si consiglia di salvare i propri file prima di utilizzare un supporto di memoria nel megafono.

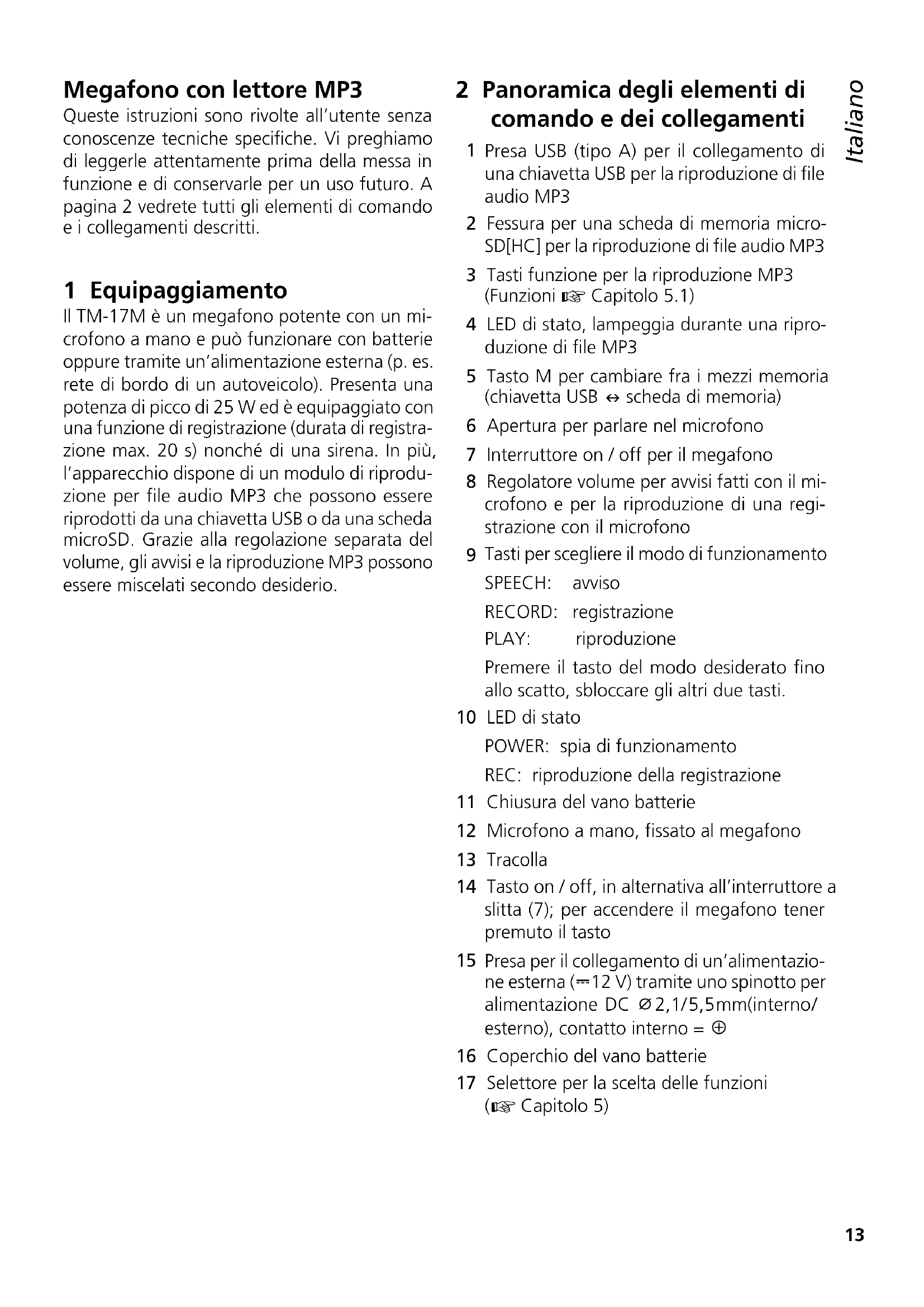

MANUALE UTENTE TM17M Monacor

Megafono con lettore MP3

Queste istruzioni sono rivolte all'utente senza conoscenze tecniche specifiche. Vi preghiamo di leggerle attentamente prima della messa in funzione e di conservarle per un uso futuro. A pagina 2 vedrete tutti gli elementi di comando e i collegamenti descritti.

1 Equipaggiamento

Il TM-17M è un megafono potente con un microfono a mano e può funzionare con batterie oppure tramite un'alimentazione esterna (p. es. rete di bordo di un autoveicolo). Presenta una potenza di picco di 25 W ed è equipaggiato con una funzione di registrazione (durata di registrazione max. 20 s) nonché di una sirena. In più, l'apparecchio dispone di un modulo di riproduzione per file audio MP3 che possono essere riprodotti da una chiavetta USB o da una scheda microSD. Grazie alla regolazione separata del volume, gli avvisi e la riproduzione MP3 possono essere miscelati secondo desiderio.

2 Panoramica degli elementi di comando e dei collegamenti

1 Presa USB (tipo A) per il collegamento di una chiavetta USB per la riproduzione di file audio MP3
2 Fessura per una scheda di memoria micro-SD[HC] per la riproduzione di file audio MP3
3 Tasti funzione per la riproduzione MP3 (Funzioni 📋 Capitolo 5.1)
4 LED di stato, lampeggia durante una riproduzione di file MP3
5 Tasto M per cambiare fra i mezzi memoria (chiavetta USB ⇔ scheda di memoria)
6 Apertura per parlare nel microfono
7 Interruttore on / off per il megafono
8 Regolatore volume per avvisi fatti con il microfono e per la riproduzione di una registrazione con il microfono
9 Tasti per scegliere il modo di funzionamento
SPEECH: avviso
RECORD: registrazione
PLAY: riproduzione
Premere il tasto del modo desiderato fino allo scatto, sbloccare gli altri due tasti.
10 LED di stato
POWER: spia di funzionamento
REC: riproduzione della registrazione
11 Chiusura del vano batterie
12 Microfono a mano, fissato al megafono
13 Tracolla
14 Tasto on / off, in alternativa all'interruttore a slitta (7); per accendere il megafono tener premuto il tasto
15 Presa per il collegamento di un'alimentazione esterna (==12 V) tramite uno spinotto per alimentazione DC ∅ 2,1/5,5mm(interno/esterno), contatto interno = ⊕
16 Coperchio del vano batterie
17 Selettore per la scelta delle funzioni (Capitolo 5)

3 Avvertenze per l'uso sicuro

Quest'apparecchio è conforme a tutte le direttive rilevanti dell'UE e pertanto porta la sigla CE

ATTENZIONE

Non usare mai il megafono vicino alle orecchie di un'altra persona! Per via della voce amplificata o di un fischio di feedback, si possono provocare dei danni all'udito.

• Non depositare il megafono in un ambiente umido e proteggerlo dal calore e dal freddo (campo ammesso della temperatura 0 – 40 °C).
• Evitate di usare il megafono sotto la pioggia. Fate attenzione che non possa entrare del liquido nell'apparecchio.
• Per la pulizia usare solo un panno morbido, asciutto o leggermente inumidito; non impiegare in nessun caso prodotti chimici o detergenti aggressivi.
• Nel caso d'uso improprio, d'impiego scorretto o di riparazione non a regola d'arte del megafono, non si assume nessuna responsabilità per eventuali danni consequenziali a persone o a cose e non si assume nessuna garanzia per l'apparecchio. Nello stesso modo non si assume nessuna responsabilità per la perdita di dati e per i relativi danni consequenziali causati da impiego sbagliato o da un difetto dell'apparecchio.

Se si desidera eliminare l'apparecchio definitivamente, consegnarlo per lo smaltimento ad un'istituzione locale per il riciclaggio.

4 Messa in funzione

Il megafono può essere usato, a scelta, con batterie oppure può essere alimentato in modo esterno, p. es. tramite la rete di bordo di un autoveicolo oppure tramite un alimentatore 12 V.

Collegando l'alimentazione esterna, le batterie inserite vengono disattivate.

1) Aprire il blocco della chiusura (11) e il coperchio del vano batterie (16).
2) Inserire nel vano batterie otto batterie 1,5 V del tipo ½ torcia (C) rispettando la corretta polarità (vedi scritta nel vano stesso).
3) Richiudere il vano batterie; spostare il co-perchio (16) verso l'alto e bloccarlo con la chiusura.

In caso di mancato uso prolungato (p. es. più di una settimana) conviene togliere le batterie. In questo modo si escludono danni provocati da batterie che perdono.

Non gettare le batterie scariche o difettose nelle immondizie di casa bensì negli appositi contenitori (p. es. presso il vostro rivenditore).

4.2 Alimentazione esterna

Per il collegamento con la presa d'alimentazione DC 12 V (15) è richiesto uno spinotto per alimentazione DC ∅ 2,1/5,5 mm (interno/esterno) con polarità positiva sul contatto interno. Sono in dotazione un cavo di collegamento con il connettore per una presa del autoveicolo (accendisigari, contatto centrale positivo). Per garantire un buono contatto elettrico, usando la presa dell'accendisigari far attenzione che non sia sporcata dalla cenere. Eventualmente pulirla con un panno morbido, asciutto.

5 Funzionamento

Prima dell'accensione controllare assolutamente la posizione dell'interruttore (17) e cambiarla se necessario.

Posizione	Funzioni
	Sirena forte	Avviso	Registrazione/Riproduzione	Riproduzione MP3
SIREN	♦
SPEAK		♦	♦
MP3		♦	♦ ♦

Accendere il megafono con l'interruttore a slitta (7) sul microfono (posizione ON) oppure tener premuto il tasto (14) sulla maniglia. Si accende la spia di funzionamento POWER (10). A seconda della posizione dell'interruttore (17) si sente ora la sirena oppure il megafono si trova in uno dei seguenti modi di funzionamento se il relativo interruttore [SPEECH, RECORD, PLAY (9)] è bloccato:

Interruttore	Modo di funzionamento
SPEECH Avvisi diretti con il microfono
RECORD	Registrazione tramite il microfono (max. 20 s)Parlare nel microfono. Una registrazione esistente sarà sovrascritta.Per terminare la registrazione sbloccare il tasto.
PLAY	Riproduzione di una registrazione.Il LED REC (10) è acceso.La riproduzione viene ripetuta senza fine.Per terminare la riproduzione sbloccare il tasto.

Per la scelta di una funzione premere fino allo scatto uno dei tre tasti e sbloccare gli altri due tasti.

Mentre si parla, il microfono (12) con la sua apertura (6) dovrebbe essere tenuto il più vicino possibile davanti alla bocca. Può essere tenuto in mano oppure può essere inserito sul gancio sul retro del megafono.

Durante la riproduzione e durante gli avvisi diretti, impostare il volume con il regolatore VOLUME (8) sul lato del microfono. Se durante un avviso si manifesta un fischio di feedback, abbassare il regolatore in corrispondenza.

Dopo l'uso e durante le pause d'uso, conviene spegnere il megafono per risparmiare le batterie: spostare l'interruttore (7) sul microfono in posizione OFF e rilasciare il tasto (14) sulla maniglia.

5.1 Riproduzione MP3

Indipendentemente dalle altre funzioni del megafono, il lettore audio integrato può riprodurre dei file audio nel formato MP3. Come mezzi di memoria si possono usare memorie USB oppure schede microSD[HC].

N. B.: Per via della molteplicità dei produttori di memorie e di driver non si può garantire che tutti i mezzi di memoria siano compatibili con il lettore audio.

Inserire una chiavetta USB nella presa USB (1) o/e spingere una scheda microSD[HC] (con i contatti rivolti verso la presa USB) nella fessura (2) fino allo scatto. Per togliere la scheda, spingerla leggermente indentro per sbloccarla.

Portare l'interruttore (17) in posizione MP3. Con l'accensione del megafono comincia automaticamente la riproduzione dal mezzo di memoria scelto per ultimo. Se durante il funzionamento si inserisce un mezzo di memoria, la riproduzione incomincia con quest'ultimo. Il LED (4) lampeggia durante la riproduzione.

I tasti (3, 5) del modulo MP3 hanno le funzioni seguenti:

Tasto Funzione
▶II	Interrompere la riproduzione (premendo più a lungo, salto all’inizio del titolo corrente) oppure continuare la riproduzione
▶▶I	Salto al titolo successivo, premendo più a lungo, salto all’ultimo titolo del mezzo attuale di memoria
I◀◀	Salto al titolo precedente, premendo più a lungo, salto sul primo titolo del mezzo attuale di memoria
RPT	Cambio a ripetizione di titoli singoli oppure ritorno alla ripetizione di tutti i titoli del mezzo attuale di memoria
V+/-	Aumentare/ridurreil volume della riproduzione MP3
M	Cambio all’altro mezzo di memoria (Contatto USB ⇔ Scheda di memoria)

6 Dati tecnici

Potenza di picco

dell'amplificatore: .....25W

Pressione sonora media: ..110 dB

Alimentazione: .....8 × batteria 1,5 V del tipo

1/2 torcia (C)

o esternamente = 12V/2A

Dimensioni: 230 mm × 340 mm

Peso: 1,3 kg

Con riserva di modifiche tecniche.
