GEBRUIKSAANWIJZING TM17M Monacor

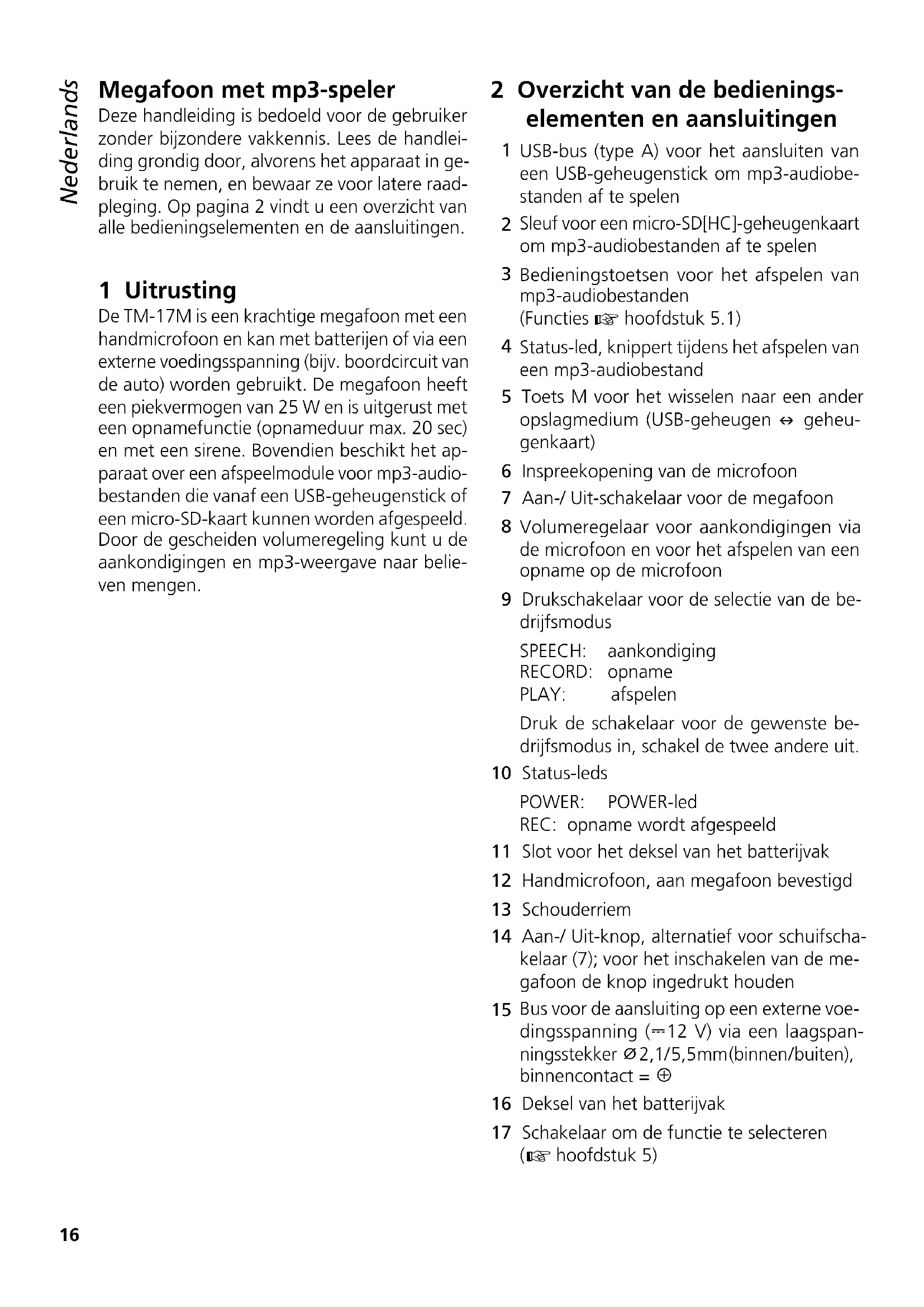

INTERNATIONAL GmbH & Co. KG si riserva ogni diritto di elaborazione in qualsiasi forma delle presenti istruzioni per l’uso. La riproduzione – anche parziale – per propri scopi commerciali è vietata.16 Referenz für Sprachkennzeichnung der Seiten und Inhaltsverzeichnis Referenz für Sprachen-Inhaltsverzeichnis Megafoon met mp3-speler Deze handleiding is bedoeld voor de gebruiker zonder bijzondere vakkennis. Lees de handlei- ding grondig door, alvorens het apparaat in ge- bruik te nemen, en bewaar ze voor latere raad- pleging. Op pagina 2 vindt u een overzicht van alle bedieningselementen en de aansluitingen. 1 Uitrusting De TM-17M is een krachtige megafoon met een handmicrofoon en kan met batterijen of via een externe voedingsspanning (bijv. boordcircuit van de auto) worden gebruikt. De megafoon heeft een piekvermogen van 25 W en is uitgerust met een opnamefunctie (opnameduur max. 20 sec) en met een sirene. Bovendien beschikt het ap- paraat over een afspeelmodule voor mp3-audio- bestanden die vanaf een USB-geheugenstick of een micro-SD-kaart kunnen worden afgespeeld. Door de gescheiden volumeregeling kunt u de aankondigingen en mp3-weergave naar belie- ven mengen. 2 Overzicht van de bedienings- elementen en aansluitingen

USB-bus (type A) voor het aansluiten van een USB-geheugenstick om mp3-audiobe- standen af te spelen

Sleuf voor een micro-SD[HC]-geheugenkaart om mp3-audiobestanden af te spelen

Bedieningstoetsen voor het afspelen van mp3-audiobestanden (Functies

Status-led, knippert tijdens het afspelen van een mp3-audiobestand 5 Toets M voor het wisselen naar een ander opslagmedium (USB-geheugen

geheu- genkaart) 6 Inspreekopening van de microfoon 7 Aan-/ Uit-schakelaar voor de megafoon

Volumeregelaar voor aankondigingen via de microfoon en voor het afspelen van een opname op de microfoon 9 Drukschakelaar voor de selectie van de be- drijfsmodus SPEECH: aankondiging RECORD: opname PLAY: afspelen Druk de schakelaar voor de gewenste be- drijfsmodus in, schakel de twee andere uit. 10 Status-leds POWER: POWER-led REC: opname wordt afgespeeld 11 Slot voor het deksel van het batterijvak 12 Handmicrofoon, aan megafoon bevestigd 13 Schouderriem 14 Aan-/ Uit-knop, alternatief voor schuifscha- kelaar (7); voor het inschakelen van de me- gafoon de knop ingedrukt houden

Bus voor de aansluiting op een externe voe- dingsspanning (⎓12 V) via een laagspan- ningsstekker ⌀ 2,1/ 5,5 mm (binnen / buiten), binnencontact =⊕ 16 Deksel van het batterijvak 17 Schakelaar om de functie te selecteren

hoofdstuk 5) Nederlands Nederlands Pagina Nederlands17 Nederlands 3 Veiligheidsvoorschriften Dit apparaat is in overeenstemming met alle relevante EU-Richtlijnen en is daarom met gekenmerkt. OPGELET Gebruik de megafoon nooit in de buurt van het oor van een andere persoon! Door de versterkte stem of door een terugkoppelingstoon zou dit tot gehoorschade kunnen leiden.

Leg het apparaat niet op plaatsen met een hoge vochtigheid en vermijd uitzonderlijk warme plaatsen (toegestaan omgevingstem- peratuurbereik: 0 – 40 °C).

Vermijd gebruik van het apparaat in de regen. Zorg dat er geen vocht in het apparaat bin- nendringt.

Gebruik voor de reiniging alleen een droge of licht bevochtigde doek. Gebruik in geen geval chemicaliën of agressieve reinigingsmiddelen.

In geval van ongeoorloofd gebruik, foutieve bediening of van herstelling door een niet-ge- kwalificeerd persoon vervalt de garantie en de aansprakelijkheid voor hieruit resulterende materiële of lichamelijke schade. Zo kunnen wij ook niet aansprakelijkheid worden gesteld voor gegevensverliezen als gevolg van fou- tieve bediening of een defect, noch voor de schade die hieruit volgt. Wanneer het apparaat definitief uit be

drijf wordt genomen, bezorg het dan voor milieuvriendelijke verwerking aan een plaatselijk recyclagebedrijf. 4 Ingebruikname De megafoon kan naar keuze gevoed wor- den door batterijen of door een externe voe- dingsbron, bijv. via het 12 V-boordnet van een motorvoertuig of een netadapter van 12 V. Bij aansluiting van een externe voedings- spanning worden de gebruikte batterijen uit- geschakeld.

Open het slot (11) en klap het deksel van het batterijvak (16) omhoog.

Plaats acht babybatterijen van 1,5 V (C) in het batterijvak. Let daarbij op de correcte polariteit (zie opdruk op het batterijvak).

Sluit het batterijvak opnieuw af; klap het dek- sel (16) omhoog en vergrendel met het slot. Als de megafoon gedurende langere tijd niet wordt gebruikt (bijv. langer dan een week), moet u de batterijen eruit nemen. Zo vermijdt u scha- de door uitlopende batterijen. Lege batterijen en defecte accu’s horen niet in het huisvuil. Verwijder ze voor een milieuvriendelijke verwerking uit- sluitend als KGA (bijv. de inzamelbox in uw gespecialiseerde elektrozaak).

4.2 Externe voedingsspanning

Voor de aansluiting op de voedingsjack DC 12 V (15) is een laagspanningsstekker ⌀ 2,1/ 5,5 mm (binnen- /buitendiameter) nodig, met positieve polariteit aan het binnencontact. Een verbin- dingssnoer met een stekker voor een boord- spanningsstopcontact in het motorvoertuig (sigarettenaansteker, middencontact positief) is in de levering inbegrepen. Als u het sigaret- tenaanstekercontact gebruikt, moet u voor een goed elektrisch contact erop toezien dat het niet met as is verontreinigd. Maak zo nodig schoon met een zachte, droge doek. 5 Bediening Controleer voor het inschakelen in elk geval de stand van de schakelaar (17) en wijzig indien nodig. Positie Functies luide sirene aankon- diging opname/ weergave MP3 weergave SIREN

Nederlands Schakel de megafoon met de schuifschake- laar(7) op de microfoon (stand ON) in of houd de toets (14) op de greep ingedrukt. De POWER- led (10) brandt. Afhankelijk van de stand van de schakelaar (17) is nu de sirene hoorbaar of be- vindt de megafoon zich in een van de volgende bedrijfsmodussen, wanneer de overeenkomsti- ge schakelaar [SPEECH, RECORD, PLAY(9)] is ingedrukt: Schakelaar Bedrijfsmodus SPEECH directe aankondigingen via de microfoon RECORD opnames via de microfoon (max. 20 sec) In de microfoon spreken. Een bestaande opname wordt hierdoor overschreven. Om de opname te beëindigen, schakelt u de toets uit. PLAY De opname afspelen De LED REC (10) brandt. Het afspelen wordt continu herhaald. Om het afspelen te beëindigen, schakelt u de toets uit. Om een functie te selecteren, drukt u een van de drie toetsen in en schakelt u beide andere toetsen uit. De microfoon (12) moet tijdens het spreken met de inspreekopening (6) zo dicht mogelijk tegen de mond worden gehouden. Hij kan in de hand worden gehouden of op de haak aan de ach- terzijde van de megafoon worden geplaatst. Bij het afspelen en bij rechtstreekse aankondi- gingen stelt u het volume in met de regelaar VOLUME (8) aan de zijkant van de microfoon. In geval van een terugkoppelingstoon tijdens een aankondiging draait u de regelaar overeen- komstig terug. Na gebruik en tijdens de gebruikspauzes scha- kelt u de megafoon opnieuw uit om de batte- rijen te sparen. Plaats de schakelaar (7) op de microfoon in de stand OFF en laat de knop (14) op de greep los.

5.1 MP3-bestanden afspelen

De ingebouwde audiospeler kan onafhanke- lijk van de andere functies van de megafoon audiobestanden in mp3-formaat afspelen. Als opslagmedia kunnen USB-geheugensticks of micro-SD[HC]-kaarten worden gebruikt. Opmerking: Door de verscheidenheid aan fabrikanten van opslaggeheugens en aan besturingsprogramma’s kan niet gegarandeerd worden, dat alle opslagmedia compatibel zijn met de audiospeler. Steek een USB-geheugenstick in de USB-bus(1) en / of schuif een micro-SD[HC]-kaart (met de contacten naar de USB-bus gericht) in de sleuf(2) tot deze vast klikt. Om de kaart eruit te nemen, duwt u ze iets in de gleuf, zodat ze los klikt. Plaats de schakelaar (17) in de stand MP3. Met het inschakelen van de megafoon begint auto- matisch het afspelen van het laatst geselec- teerde opslagmedium. Als tijdens het gebruik een opslagmedium in de sleuf wordt gestoken, begint het afspelen van dit opslagmedium. De led (4) knippert tijdens het afspelen. De bedieningstoetsen (3, 5) van de mp3-module heeft de volgende functies: Toets Functie afspelen onderbreken (springt bij langer ingedrukt houden naar het begin van de huidige track) of afspelen voortzetten naar de volgende track springen, bij langer ingedrukt houden naar de laatste track op het huidige opslagmedium naar de vorige track springen, bij langer ingedrukt houden naar de eerste track op het huidige opslagmedium RPT naar herhalen van enkele track omschakelen of terug naar herhalen van alle tracks van het huidige opslagmedium schakelen V+/− afspeelvolume van de mp3-bestanden verhogen /verlagen

naar het andere opslagmedium wisselen (USB-aansluiting

geheugenkaart) 6 Technische gegevens Piekvermogen versterker: 25 W Gemiddelde geluidsdruk: 110 dB Voedingsspanning: 8 × babybatterij van 1,5 V (C) of extern ⎓12 V/2 A Afmetingen: ⌀ 230 mm × 340 mm Gewicht: 1,3 kg Wijzigingen voorbehouden. Deze gebruiksaanwijzing is door de auteurswet be schermd eigendom van MONACOR
