TM17M - Megafon Monacor - Bezpłatna instrukcja obsługi

Rodzaj produktu	Megafon z odtwarzaczem MP3
Marka	Monacor
Model	TM-17M
Wymiary	230 mm × 340 mm
Waga	1,3 kg
Moc szczytowa	25 W
Średnie ciśnienie akustyczne	110 dB
Zasilanie	8 baterii 1,5 V typ R14 (C) lub zewnętrzne 12 V / 2 A
Nośniki odczytu	Pendrive (typ A), karta microSD[HC]
Formaty audio	MP3
Maksymalny czas nagrywania	20 sekund
Funkcje	Zapowiedź, syrena, nagrywanie, odtwarzanie MP3
Regulacja głośności	Osobna dla mikrofonu i MP3 (VOLUME i V+/V-)
Wskaźniki LED	POWER, REC, stan MP3
Pasek na ramię	Dołączony
Temperatura pracy	0°C do 40°C
Czyszczenie	Miękka ściereczka, sucha lub lekko wilgotna
Recykling	Oddać do punktu zbiórki sprzętu elektronicznego

Często zadawane pytania - TM17M Monacor

Jakie typy baterii stosować do TM-17M?

Używaj 8 baterii 1,5 V typu R14 (C). Przestrzegaj biegunowości wskazanej w komorze.

Czy mogę używać urządzenia podczas ładowania?

Tak, podłącz zasilacz zewnętrzny 12 V/2 A do gniazda (15). Włożone baterie są wtedy automatycznie odłączane.

Jak odtwarzać pliki MP3?

Włóż pendrive lub kartę microSD[HC], ustaw przełącznik (17) na MP3 i włącz urządzenie. Odtwarzanie rozpocznie się automatycznie. Użyj przycisków (3) do sterowania odtwarzaniem.

Jak nagrać wiadomość?

Ustaw przełącznik (17) na SPEAK (lub SIREN jeśli aktywna syrena). Naciśnij przycisk RECORD (9) i mów do mikrofonu. Nagrywanie trwa maks. 20 sekund i nadpisuje poprzednie nagranie.

Jak uniknąć efektu Larsena (sprzężenia)?

Oddal mikrofon od ust i zmniejsz głośność regulacją VOLUME (8) znajdującą się z boku mikrofonu.

Jaka jest żywotność baterii?

Zależy od użytkowania. Aby oszczędzić baterie, wyłączaj urządzenie podczas przerw. Wyjmij baterie, jeśli nie używasz go dłużej niż tydzień.

Jakie nośniki pamięci są kompatybilne?

Instrukcja informuje, że kompatybilność nie jest gwarantowana dla wszystkich nośników. Preferencyjnie używaj pendrive'ów lub kart microSD[HC] uznanych marek.

Jak czyścić megafon?

Użyj miękkiej ściereczki, suchej lub lekko wilgotnej. Nigdy nie używaj chemikaliów ani środków ściernych. Unikaj przedostania się płynu do wnętrza urządzenia.

Czy mogę używać ciągłej syreny?

Tak, ustaw przełącznik (17) na SIREN i włącz urządzenie. Syrena będzie dźwięczeć dopóki urządzenie jest włączone. Wyłącz ją, wyłączając urządzenie lub zmieniając tryb.

Co zrobić w przypadku utraty danych?

Instrukcja nie ponosi odpowiedzialności za utratę danych. Zaleca się wykonanie kopii zapasowej plików przed użyciem nośnika w megafonie.

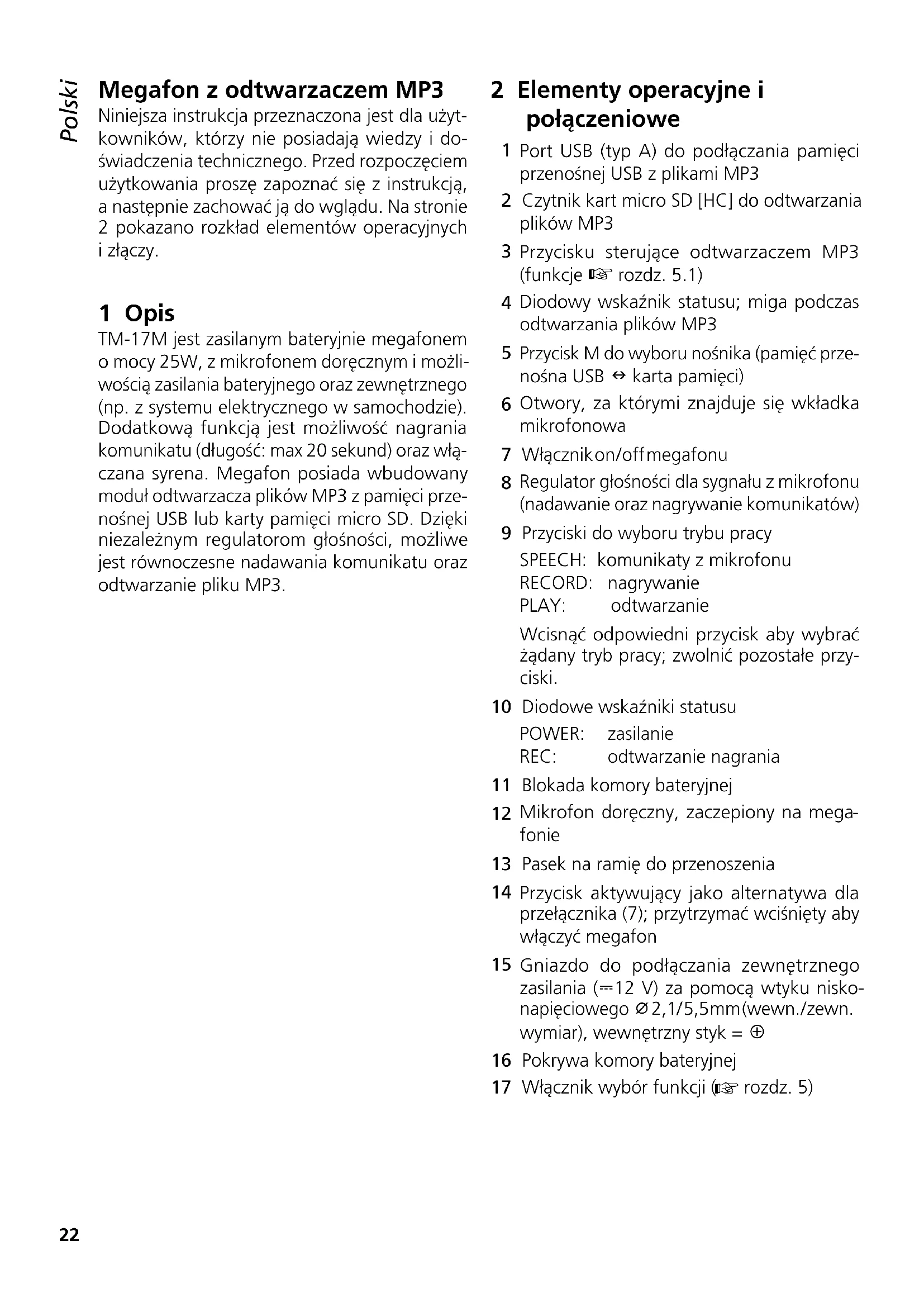

INSTRUKCJA OBSŁUGI TM17M Monacor

Megafon z odtwarzaczem MP3

Niniejsza instrukcja przeznaczona jest dla użytkowników, którzy nie posiadają wiedzy i doświadczenia technicznego. Przed rozpoczęciem użytkowania proszę zapoznać się z instrukcją, a następnie zachować ją do wglądu. Na stronie 2 pokazano rozkład elementów operacyjnych i złączy.

1 Opis

TM-17M jest zasilanym bateryjnie megafonem o mocy 25W, z mikrofonem doręcznym i możliwością zasilania bateryjnego oraz zewnętrznego (np. z systemu elektrycznego w samochodzie). Dodatkową funkcją jest możliwość nagrania komunikatu (długość: max 20 sekund) oraz włączana syrena. Megafon posiada wbudowany moduł odtwarzacza plików MP3 z pamięci przenośnej USB lub karty pamięci micro SD. Dzięki niezależnym regulatorom głośności, możliwe jest równoczesne nadawania komunikatu oraz odtwarzanie pliku MP3.

2 Elementy operacyjne i połączeniowe

1 Port USB (typ A) do podłączania pamięci przenośnej USB z plikami MP3
2 Czytnik kart micro SD [HC] do odtwarzania plików MP3
3 Przycisku sterujące odtwarzaczem MP3 (funkcje 📋 rozdz. 5.1)
4 Diodowy wskaźnik statusu; miga podczas odtwarzania plików MP3
5 Przycisk M do wyboru nośnika (pamięć przenośna USB ⇔ karta pamięci)
6 Otwory, za którymi znajduje się wkładka mikrofonowa
7 Włącznikon/offmegafonu
8 Regulator głośności dla sygnału z mikrofonu (nadawanie oraz nagrywanie komunikatów)
9 Przyciski do wyboru trybu pracy
SPEECH: komunikaty z mikrofonu
RECORD: nagrywanie
PLAY: odtwarzanie
Wcisnąć odpowiedni przycisk aby wybrać żądany tryb pracy; zwolnić pozostałe przyciski.
10 Diodowe wskaźniki statusu
POWER: zasilanie
REC: odtwarzanie nagrania
11 Blokada komory bateryjnej
12 Mikrofon doręczny, zaczepiony na megafonie
13 Pasek na ramię do przenoszenia
14 Przycisk aktywujący jako alternatywa dla przełącznika (7); przytrzymać wciśnięty aby włączyć megafon
15 Gniazdo do podłączania zewnętrznego zasilania (---12 V) za pomocą wtyku nisko-napięciowego ∅ 2,1/5,5mm(wewn./zewn. wymiar), wewnętrzny styk = ⊕
16 Pokrywa komory bateryjnej
17 Włącznik wybór funkcji (rozdz. 5)

3 Środki bezpieczeństwa

Urządzenie spełnia wszystkie wymagania norm UE dlatego zostało oznaczone symbolem C€

UWAGA

Nie wolno używać megafonu w bliskiej odległości od innych osób! Wzmocniony dźwięk lub sprzężenie może spowodować uszkodzenie słuchu.

• Nie należy narażać urządzenia na wpływ wysokiej wilgotności oraz wysokiej temperatury (dopuszczalny zakres wynosi 0 – 40 °C).
• Należy unikać używania urządzenia podczas deszczu i chronić przed dostaniem się cieczy do środka urządzenia.
• Do czyszczenia urządzenia należy używać suchej lub lekko zwilżonej miękkiej tkaniny bez dodatku środków chemicznych czy silnych detergentów.
• Producent ani dostawca nie ponoszą odpowiedzialności za wynikłe szkody: uszkodzenie sprzętu lub obrażenia użytkownika, jeśli urządzenie było używane niezgodnie z ich przeznaczeniem, nieprawidłowo podłączone lub obsługiwane bądź poddane nieautoryzowanej naprawie. Producent ani dostawca nie ponoszą także odpowiedzialności za utratę danych z nośników danych, jakie mogą nastąpić na skutek błędu w pracy urządzenia.

Po całkowitym zakończeniu eksploata- cji, urządzenie należy oddać do punktu recyklingu, aby nie zaśmiecać środo- wiska.

4 Przygotowanie do pracy

Megafon może być zasilany z baterii lub zewnętrznie np. z 12 V systemu elektrycznego samochodu lub za pomocą 12 V zasilacza.

Po podłączeniu zewnętrznego zasilania, włożone baterie zostają odłączone.

4.1 Wkładanie baterii

1) Zwolnić blokadę (11) i otworzyć pokrywę komory bateryjnej (16).
2) Umieścić osiem 1,5 V baterii rozmiaru C w komorze bateryjnej. Zwrócić uwagę na poprawną polaryzację (patrz nadruk w komorze bateryjnej).
3) Zamknąć komorę bateryjną (16) i zaczepić blokadę.

Jeżeli urządzenie nie będzie przez dłuższy czas używane (ponad tydzień), należy wyjąc z niego baterie, aby zapobiec uszkodzeniu na skutek wylania baterii.

Zużyte baterie należy wyrzucać do specjalnie oznaczonych pojemników, nie do zwykłych koszy na śmieci.

4.2 Zewnętrzne zasilanie

Do podłączania zewnętrznego zasilania przez gniazdo DC 12 V (15) wymagany jest wtyk niskonapięciowy ∅ 2,1/5,5mm(wewn./zewn. wymiar) z dodatnim stykiem wewnętrznym. W komplecie z urządzeniem dostarczany jest kabel do zasilania z systemu elektrycznego w samochodzie (z wtykiem do gniazda zapalniczki, środkowy styk dodatni). Przed podłączeniem kabla do gniazda zapalniczki sprawdzić czy nie jest ona zanieczyszczona popiołem. Jeżeli trzeba, wyczyścić ją za pomocą suchej, miękkiej ściereczki.

5 Obstuga

Przed każdym włączaniem megafonu należy sprawdzić ustawienie przełącznika (17). W razie potrzeby zmienić jego ustawienie.

Pozycja	Funkcje
	głośna syrena	komunikat	nagranie/odtwarzanie	MP3-odtwarzanie
SIREN	♦
SPEAK		♦	♦
MP3		♦	♦	♦

Aby nadać komunikat, ustawić przełącznik (7) na pozycję ON lub przytrzymać wciśnięty przycisk (14) na uchwycie. Zapali się dioda POWER (10). Zależnie od ustawienia przełącznika (17), wyemitowany zostanie sygnał syreny lub włączony zostanie tryb pracy, wybrany za pomocą odpowiedniego przycisku [SPEECH, RECORD, PLAY (9)]:

Przycisk Tryb pracy
SPEECH Nadawanie komunikatów poprzez mikrofon
RECORD	Nagrywanie komunikatów poprzez mikrofon (max 20 sekund), nadać komunikat poprzez mikrofon. Poprzednie nagranie zostanie nadpisane.Aby zatrzymać nagrywanie, zwolnić przycisk.
PLAY	Odtwarzanie nagraniaDioda REC (10) świeci się.Nagranie będzie odtwarzane w pętli.Aby zatrzymać odtwarzanie, zwolnić przycisk.

Aby wybrać żądany tryb pracy wcisnąć odpowiedni przycisk i zwolnić pozostałe dwa przyciski.

Podczas mówienia, mikrofon (12) powinien znajdować się możliwe blisko ust. Mikrofon można trzymać w ręku lub przyczepić na tylnej stronie megafonu. Wkładka mikrofonowa znajduje się za otworami (6) na przedniej stronie mikrofonu.

Podczas odtwarzania lub nadawania komunikatów możliwa jest regulacja głośności za pomocą regulatora VOLUME (8) na mikrofonie. W przypadku wystąpienia sprężenia, skręcić odpowiednio regulator.

Dla oszczędzania baterii, wyłącać megafon po zakończeniu pracy lub w przerwach między nadawaniem komunikatów. Ustawić przełącznik (7) na mikrofonie na pozycję OFF i zwolnić przycisk (14) na uchwycie.

5.1 Odtwarzanie plików MP3

Megafon wyposażony jest w odtwarzacz plików audio w formacie MP3 z pamięci przenośnej USB lub karty pamięci micro SD [HC].

Uwaga: Ze względu na szeroką gamę nośników dostępnych na rynku, producent urządzenia nie gwarantuje kompatybilności z nośnikami wszystkich producentów.

Podłączyć pamięć przenośną USB do portu USB (1) i / lub włożyć kartę micro SD [HC] do czytnika (2) aż zaskoczy. Aby wyjąć kartę z czytnika należy ją lekko wcisnąć.

Przycisk (17) ustawić w pozycji MP3. Po włączeniu megafonu, rozpoczyna się odtwarzanie z ostatnio wybranego nośnika. Podłączenie nowego nośnika podczas pracy, powoduje automatyczne przełączenie na ten nośnik. Dioda (4) miga podczas odtwarzania.

Do sterowania odtwarzaczem służą przyciski (3, 5) o następujących funkcjach:

Przycisk Funkcja
▶II	Do odtwarzania, pauzy (możliwość powrotu do początku bieżącego utworu po przytrzymaniu wciśniętego przycisku) oraz kontynuacji odtwarzania
▶▶I	Do przechodzenia do kolejnego utworu, możliwość przejścia od razu do ostatniego utworu na nośniku po przytrzymaniu wciśniętego przycisku
I◀◀	Do przechodzenia do poprzedniego utworu, możliwość powrotu od razu do pierwszego utworu na nośniku po przytrzymaniu wciśniętego przycisku
RPT	Do włączania funkcji powtarzania wybranego utworu i powrotu do normalnego trybu odtwarzania wszystkich utworów z bieżącego nośnika
V+/-	Do zwiększania /zmniejszania głośności sygnału z odtwarzacza MP3
M	Do wyboru nośnika(port USB ↔ karta pamięci)

6 Specyfikacja

Moc szczytowa: ..... 25W

SPL: 110 dB

Zasilanie: 8 × 1.5 V bateria

rozmiaru C lub

Z zastrzeżeniem możliwość zmian.
