Tipo di prodotto	Stazione meteorologica
Marca	TECHNOLINE
Modello	WS 9255
Alimentazione stazione	2 pile LR6 AA
Alimentazione sensore esterno	2 pile LR6 AA
Intervallo temperatura interna	-9,9 °C a 50 °C (14,2 °F a 122 °F)
Intervallo temperatura esterna	-25 °C a 50 °C (-13 °F a 122 °F)
Risoluzione temperatura	0,1 °C/°F
Intervallo umidità	20 % a 95 % UR
Risoluzione umidità	1 %
Frequenza RF sensore	433,92 MHz
Potenza di trasmissione max	13 dBm
Portata RF	30 metri (spazio aperto)
Numero canali sensore	3
Ricezione oraria radiocontrollata	DCF 77,5 kHz
Visualizzazione ora	12/24 h, regolazione manuale o DCF
Allarme	Giornaliero, ripetizione (1 a 60 min o disattivato), crescendo
Funzioni memoria	Min/Max temperatura e umidità int./est.
Previsioni meteo	4 simboli: soleggiato, parzialmente nuvoloso, nuvoloso, piovoso
Allerta gelo	Tra -1 °C e +3 °C
Retroilluminazione	8 secondi per tocco tattile
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare solventi.
Sicurezza	Utilizzare solo in interni. Non esporre a umidità o urti. Rispettare le polarità delle pile.
Norme	Conforme alle direttive 2014/53/EU e ROHS 2011/65/CE

Domande frequenti - WS 9255 TECHNOLINE

Come installare le pile della stazione meteorologica e del sensore esterno?

Aprire il coperchio del vano batterie della stazione e inserire 2 pile AA rispettando le polarità (+/-). Fare lo stesso per il sensore esterno senza fili. Entrambi funzionano con pile alcaline non ricaricabili.

Come regolare l'ora manualmente se il segnale DCF non viene ricevuto?

Tenere premuto il tasto MODE per 2 secondi. L'unità di temperatura lampeggia, utilizzare + o - per scegliere °C o °F. Premere MODE per passare al formato 12/24h, poi fuso orario (-12 a +12), ore, minuti e infine l'illustrazione meteo. Ogni impostazione è confermata da MODE.

Cosa fare se la stazione non visualizza la temperatura esterna?

Verificare che le pile del sensore siano installate correttamente. Se il display mostra '- -', tenere premuto il tasto -/CH per 3 secondi per avviare una ricezione manuale. L'icona RF lampeggia durante la ricerca. Assicurarsi che la distanza tra la stazione e il sensore non superi 30 metri in spazio aperto.

Come impostare l'allarme e utilizzare la funzione di ripetizione?

Premere MODE per visualizzare l'ora dell'allarme. Tenere premuto MODE per 2 secondi, impostare le ore e poi i minuti con + o -. Quindi impostare il ritardo di ripetizione (1 a 60 min o disattivato). Per attivare/disattivare l'allarme, premere + in modalità normale. L'icona '·' viene visualizzata quando è attiva.

Come visualizzare i valori massimi e minimi di temperatura e umidità?

Premere il tasto MEM per visualizzare il valore massimo. Premere di nuovo per visualizzare il minimo. Le indicazioni MAX o MIN appaiono sullo schermo. Per cancellare le memorie, tenere premuto MEM per 3 secondi.

Cosa significa l'icona dell'antenna radio che lampeggia?

L'icona dell'antenna radio lampeggiante indica che la stazione sta tentando di ricevere il segnale DCF (ora radiocontrollata). Se rimane fissa, la ricezione è riuscita. Se scompare, la ricerca è fallita. La stazione riprova automaticamente dopo un'ora (fino a 5 volte).

Come interpretare le previsioni meteo visualizzate?

La stazione visualizza 4 simboli: soleggiato, parzialmente nuvoloso, nuvoloso, piovoso. Si basano sulle variazioni di pressione barometrica e indicano le tendenze per le prossime 8 ore, non il tempo attuale.

Cosa fare in caso di errore di visualizzazione (LL.L o HH.H)?

LL.L significa che la temperatura è inferiore all'intervallo di misura (interno < -9,9 °C, esterno < -25 °C). HH.H significa che è superiore (interno > 50 °C, esterno > 50 °C). Spostare la stazione o il sensore in un'area più temperata.

L'allerta gelo viene visualizzata automaticamente?

Sì, quando la temperatura esterna è compresa tra -1 °C e +3 °C (30 °F a 37 °F), il simbolo di allerta gelo lampeggia accanto alla visualizzazione esterna.

Come effettuare la manutenzione della stazione meteorologica e del sensore?

Pulirli con un panno morbido e asciutto. Non utilizzare solventi o prodotti abrasivi. Proteggere dall'umidità, dalla luce solare diretta e da temperature estreme. Rimuovere le batterie se il dispositivo non viene utilizzato per molto tempo.

MANUALE UTENTE WS 9255 TECHNOLINE

• Funzione orario radiocontrollato DCF
• fornato 12/24 ore
• Funzione sveglia giornaliera
• Funzione Snooze (OFF o 1~60min)
• Indicatore di batteria quasi scarica
• Umidità: Campo di misurazione per ambienti interni ed esterni: 20% RH 95% RH
• Temperatura

O Intervalli misurazione temperatura interna: -9,9^ (14,1^) 50^ (122^)
O Intervalli misurazione temperatura esterna: -25^ (-13^) 50^ (122°F)
o Temperatura commutabile in ^ C o F.
Termometro esterno e allarme ghiaccio

• Indicazione vale massimo/minimo di temperatura e umidità
• Sensore da esterni wireless:

Montaggio a parete o supporto da ravolo
3 canali selezionabili
O Freqenza di trasmissione RF 433,92 MHz
O Potenza massima di trasmissione: 13 dBm
○ Raggio di trasmissione di 30 metri in un'area alla ostacoli

• Funzione previsionsi meteo
• Alimentazione:
• Stazione meteo:

Batteria: 2 x LR6 AA

• Sensore da esterni wireless:

Batteria: 2 x LR6 AA

Stazione meteo

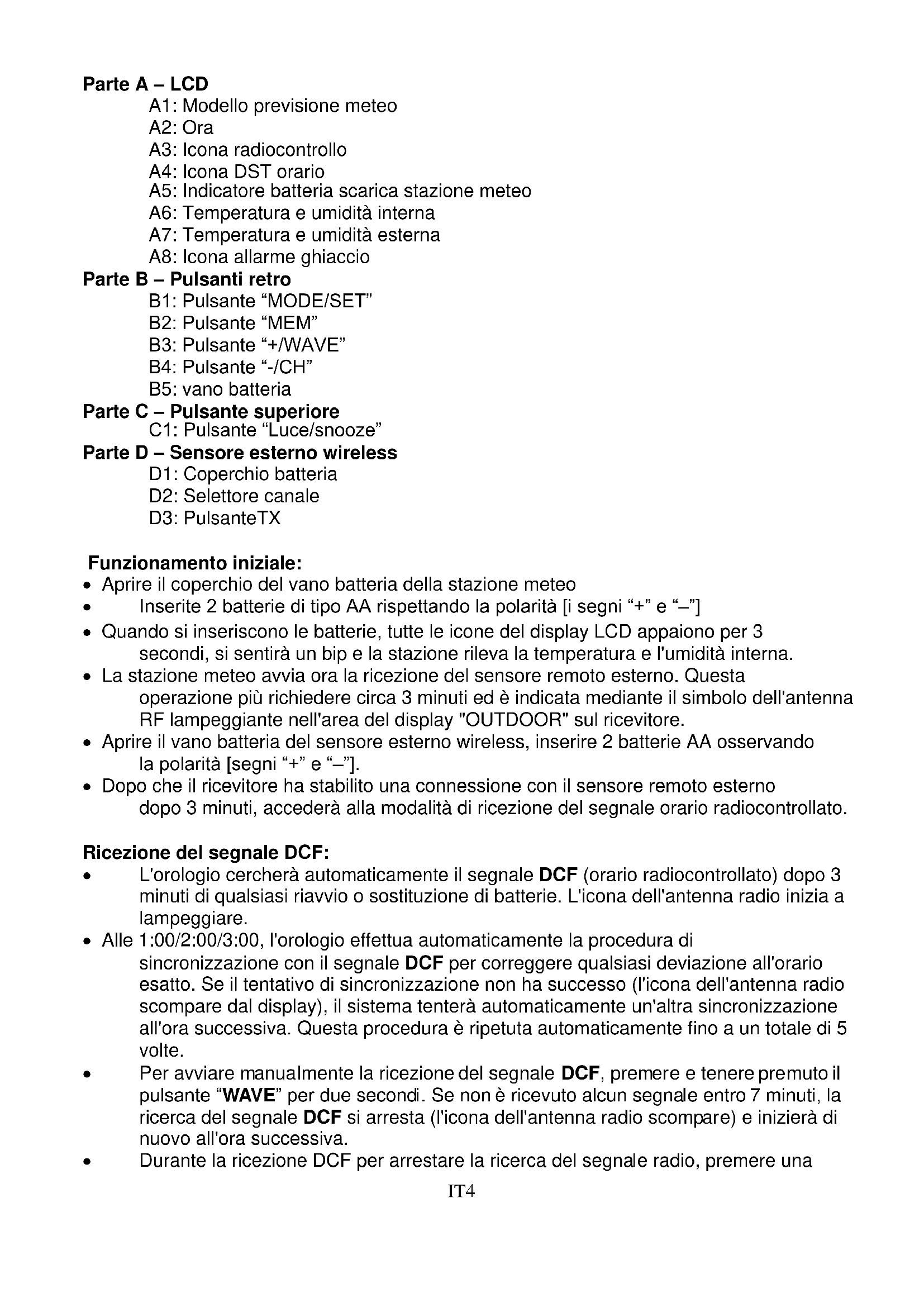

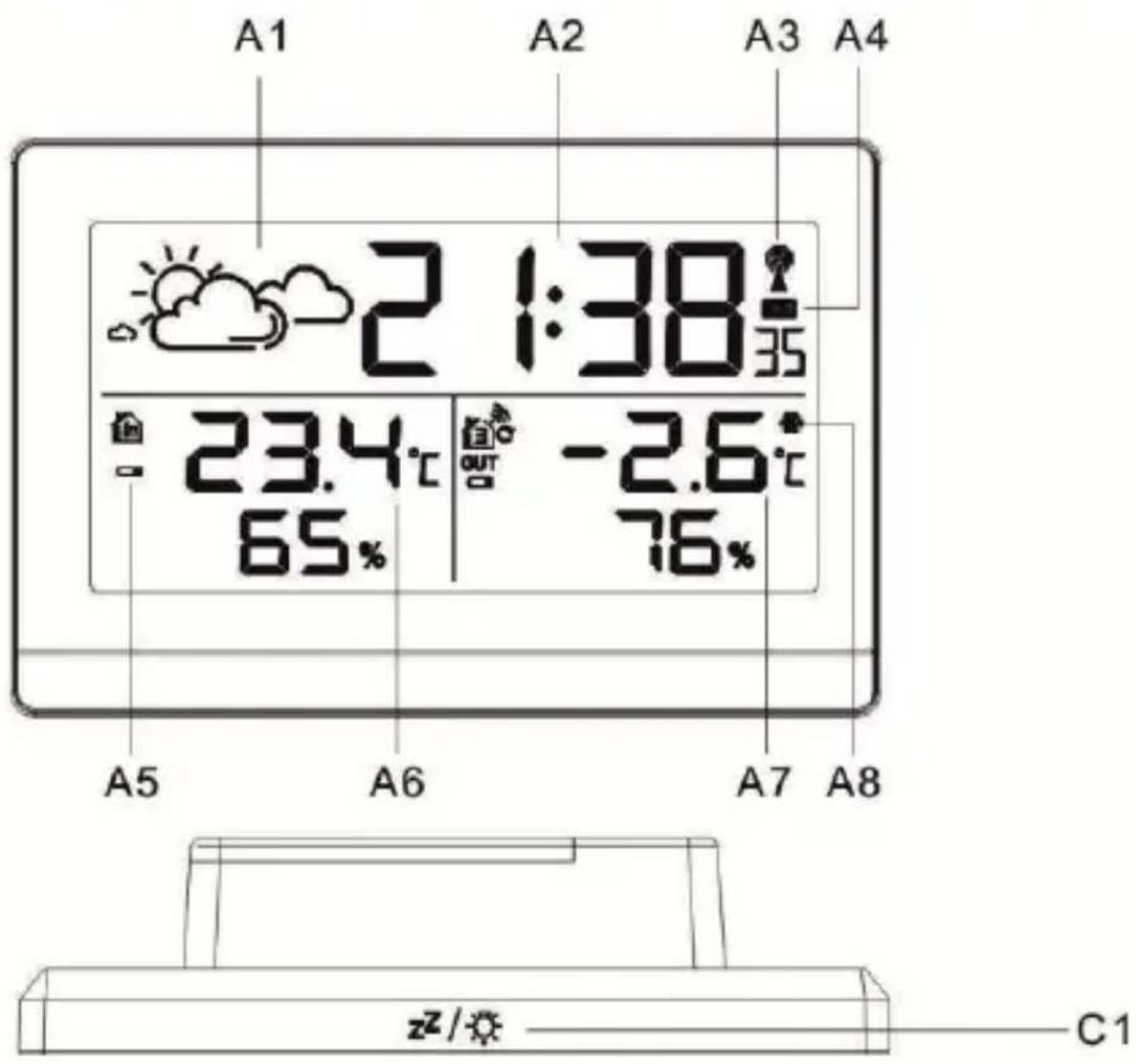

Parte A - LCD

A1: Modello previsione meteo
A2: Ora
A3: Icona radiocontrollo
A4: Icona DST orario
A5: Indicatore batteria scarica stazione meteo
A6: Temperatura e umidità interna
A7: Temperatura e umidità esterna
A8: Icona allarme ghiaccio

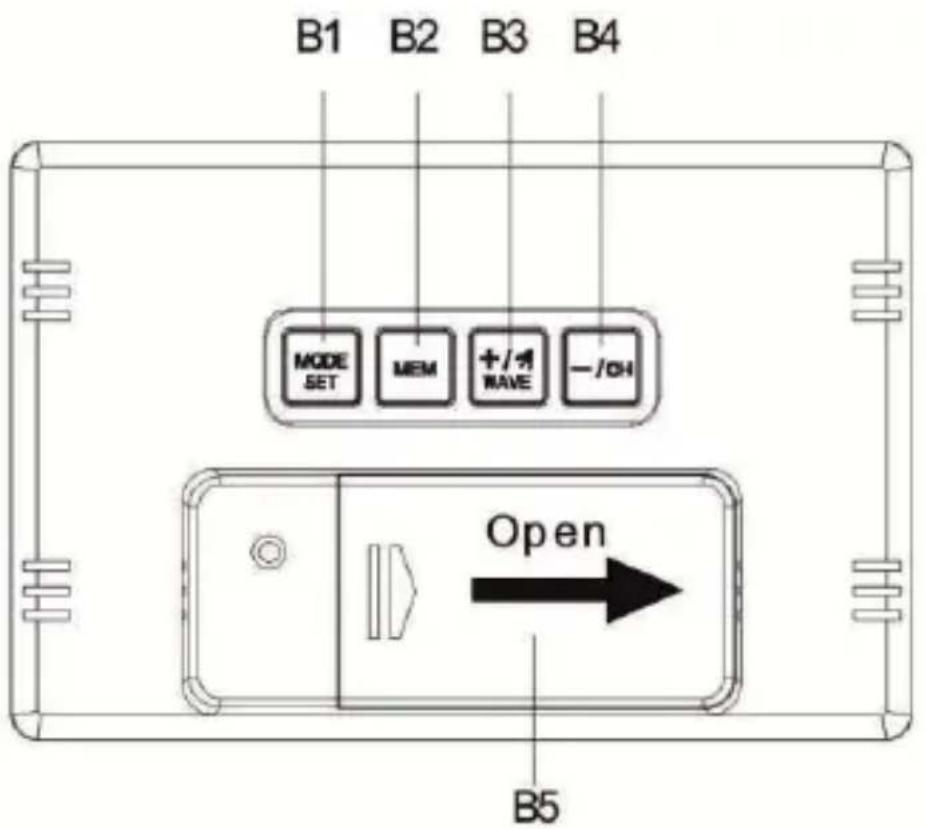

Parte B - Pulsanti retro

B1: Pulsante "MODE/SET"
B2: Pulsante "MEM"
B3: Pulsante “+/WAVE”
B4: Pulsante “-/CH”
B5: vano battery

Parte C - Pulsante superiore

C1: Pulsante "Luce/snooze"

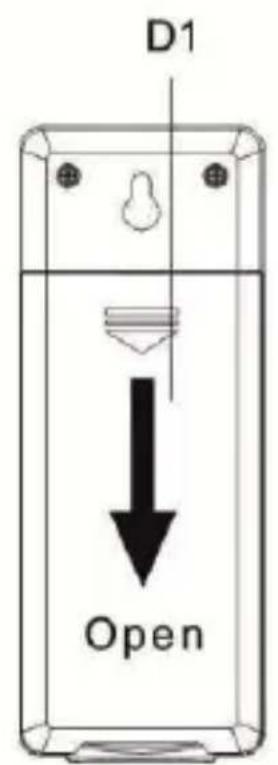

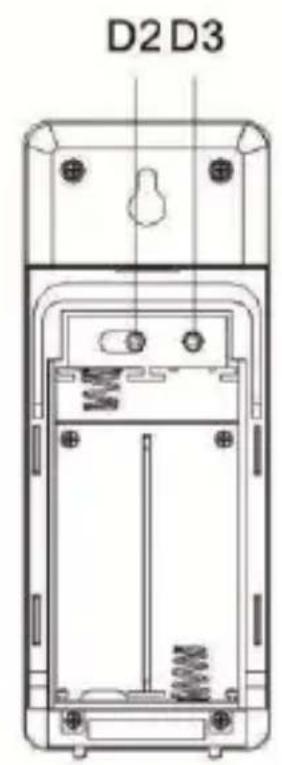

Parte D - Sensore esterno wireless

D1: Coperchio battery
D2: Selettore canale
D3: PulsanteTX

Funzionamento iniziale:

• Aprire il coperchio del vano batteria della stazione meteo
• Inserite 2 batterie di tipo AA rispetto la polarità [i segni "+" e "-"]
• Quando si insertisce le batterie, tutte le icone del display LCD appaiano per 3 secondi, si sentirà un bip e la stazione rileva la temperatura e l'umidità interna.
• La stazione meteo avvia ora la riscione del sensore remoto esterno. Questa operazione più richiedere circa 3 minuti ed è indicata mediante il symbolo dell'antenna RF lampeggiante nell'area del display "OUTDOOR" sul ricevitore.
• Aprire il vano batteria del sensore esterno wireless, inseire 2 batterie AA osservando la polarità [segni "+" e "-"].
• Dopo che il ricevitore ha stabilito una connessione con il sensore remoto esterno dopo 3 minuti, accederà alla modalità di ricezione del segnale orario radiocontrollato.

Ricezione del segnale DCF:

L'orologio cerchera automaticamente il segnale DCF (orario radiocontrollato) dopo 3 minuti di qualsiasi riavvio o sostituzione di batterie. L'icona dell'antenna radio inizia a lampeggiare.
- Alle 1:00/2:00/3:00, l'orologio effettua automaticamente la procedura di sincronizzazione con il segnale DCF per correggere qualiasi deviazione all'orario esatto. Se il tentativo di sincronizzazione non ha successo (l'icona dell'antenna radio scompare dal display), ilsystema tenera automaticamente un'altra sincronizzazione all'ora successiva. Questa procedura è ripetuta automaticamente fino a un totale di 5 volte.
Per avviare manualmente la ricezione del segnale DCF, premere e tenere premuto il pulsante "WAVE" per due secondi. Se non è ricevuto alcun segnale entro 7 minuti, la ricerca del segnale DCF si arrresta (l'icona dell'antenna radio scompare) e inizIERà di nuovo all'ora successiva.
- Durante la ricezione DCF per arrestare la ricerca del segnale radio, premere una

volta il pulsante "WAVE".

Nota:

• Un'icona dell'antenna radio lampeggiante indica che la ricezione del segnale DCF è iniziata
• Un'icona dell'antenna radio fissa indica che il segnale DCF è stato ricevuto con successo
• Raccomandiamo una distanza minima di 2,5 m da tutte le fonti di interferenza, come televisioni o monitor di computer
• La riscione radio è più debole in ambienti con mura in cemento (ad es. in cantine) e in uffici. In tali circostanze estreme, porre ilsystema vicino alla finestra.
• Durante la modalità di ricezione DCF, solo "SNOOZE/LUCE" e il pulsante "WAVE" funzionano, altri pulsanti non hanno funzione. Se si vogliono usare altre funzioni, premere il pulsante "WAVE" per uscire alla modalità di ricezione DCF.

Impostazione manuale dell'ora:

• Premere e tenere premuto il pulsante "MODE" per 2 secondi, l'unità di temperatura in °C inizia a lampeggiare. Ora utilizzare i pulsanti "+" e "-" per scegliere tra l'unità di temperatura °C o °F.
• Premere il pulsante "MODE" per confermare la propria impostazione, 12/24HR inizia a lampegliare. Ora usare i pulsanti "+" e "-" per impostare la modalità 12 o 24 ore.
• Premere "MODE" per confermare la propria impostazione, il fuso orario inizia a lampeggiare. Ora usare i pulsanti "+" e "-" per impostare un fuso orario (da -12 a +12). Ad es. per il Regno Unito, il fuso orario è -01, per la Germania è 00.
• Premere "MODE" per confermare la propria impostazione, l'indicazione dell'ora inizia a lampeggiare. Ora usare i pulsanti "+" e "-" per impostare l'ora.
• Premere "MODE" per confermare la propria impostazione, l'indicazione dei minuti inizia a lampeggiare. Ora usare i pulsanti "+" e "-" per impostare i minuti.
• Premere il pulsante "MODE" per confermare la propria impostazione, il display del modello di previsionsi meteo inizia a lampeggiare. Ora utilizzare i pulsanti "+" e "-" per selezionare il modello meteo corrente.
• Premere "MODE" per confermare l'impostazione e terminare le procedure di impostazione. Quindi, la stazione tornerà alla modalità normale.

Nota:

• se non c'è alcuna operazione valida entro 20 secondi, la stazione ritornerà automaticamente alla modalità orario normale alla modalità di impostazione.

Impostazione della sveglia:

Premere una volta il pulsante "+" , sullLCD appeare l'icona " ", la funzione allarme è ON. Quindi premere una volta il pulsante "+" , l'icona " " scomparirà dal display, la funzione sveglià è OFF.
- Premere una volta il pulsante "MODE", LCD visualizza l'orario della sveglia. Quindi premere e tenere premuto il pulsante "MODE" per 2 secondi fino a quando l'ora dell'orario della sveglia inizia a lampeggiare. Usare i pulsanti "+" e "-" per impostare l'ora. Premere il pulsante "MODE" per confirmare l'impostazione.
Il minuto dell'orario della sveglia inizia a lampeggiare. Usare i pulsanti "+" e "-" per impostare il minuto. Premere il pulsante "MODE" per confermare l'impostazione.

Il tempo di snooze della sveglia inizia a lampeggiare. Usare i pulsanti "+" e "- per impostare il minuto richiesto. Il tempo di snooze cui siessere impostato da OFF a 60 minuti.
- Premere "MODE" per confermare l'impostazione e terminare la procedura di impostazione.

Nota:

• se non c'è alcuna operazione valida entro 20 secondi, la stazione ritornerà automaticamente alla modalità orario normale dalla modalità di impostazione dell'orario della sveglia.
• La sveglia suonerà per 2 minuti se non è disattivata premendo un qualsiasi pulsante. In quello caso la sveglia sare ripetuta automaticamente dopo 24 ore.
  Il suono della sveglia (crescendo, durata: 2 minuti) cambia il volume 4 volte quando il segnale della sveglia è udito.

Spegnimento del segnale della sveglia

Premere qualsiasi pulsante ecctto il pulsante "SNOOZE/LUCE" per arrestare il segnale della sveglia. Non è necessario riattivare l'allarme. Si riaccende automaticamente all'orario della sveglia che è stato impostato.

Funzione Snooze

Toccare il pulsante "SNOOZE/LUCE", il segnale di allarme suona per accedere alla modalità SNOOZE. Il segnale della sveglia suona di nuovo dato che è stata impostata. Se OFF è stato selezionato nell'impostazione del tempo di SNOOZE, la sveglia non si ripete.

Procedura per la trasmissione RF:

• La stazione meteo inizia automaticamente a ricevere trasmissione dal sensore termico esterno per la temperature e l'umidità esterna dopo l'insertimento delle batterie.
• Il sensore esterno trasmetterà automaticamente il segnale della temperatura e dell'umidità alla stazione meteo dopo l'insertimento delle batterie.
  Se la stazione meteo non riceve trasmissione dal sensore esterno ("- - " appeare sullLCD), premere e tenere premuto il pulsante "-/CH" per 3 secondi per ricevere

manualmente la trasmissione. L'icona RF " lampeggia sullLCD, la stazione meteo riceve il sensore esterno.

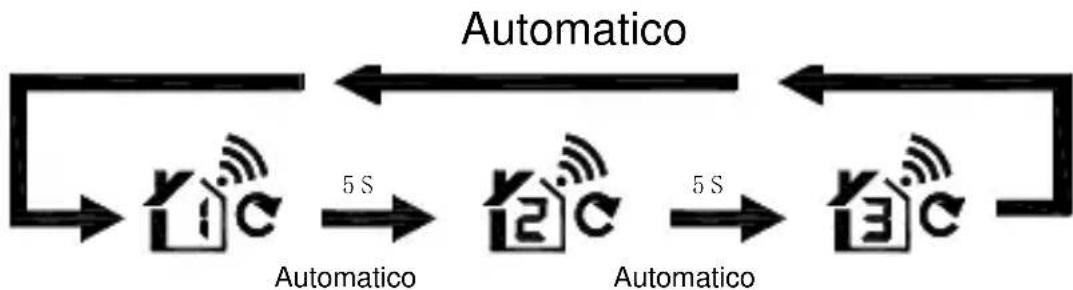

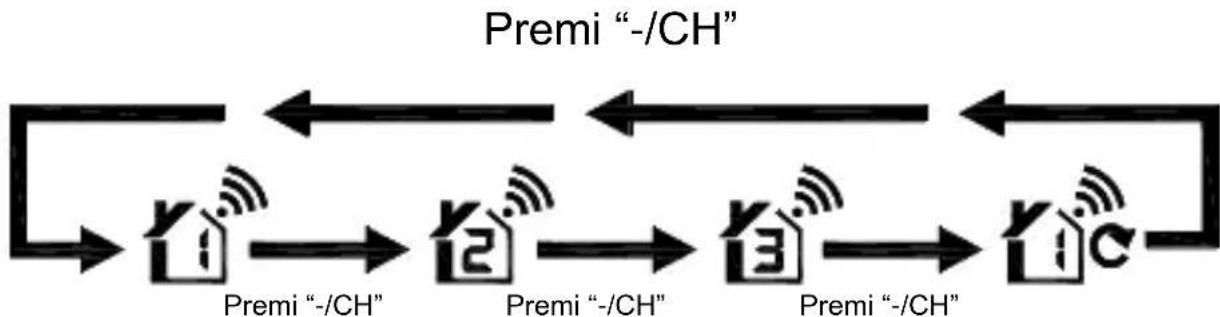

• Se la stazione meteo è usata con 2 o 3 trasmettitori, premere brevamente il pulsante "-/CH" per visualizzare CH2, CH3 o display ciclico.

Temperatura/umidità minima/massima

• Premere una volta il pulsante "MEM", lLCD visualizzera il valore massimo della temperatura/umidità. L'LCD visualizzera il valore minimo della temperatura/umidità. Se il pulsante "MEM" è premuto nuovamente è visualizzato il valore massimo.
• Durante la visualizzazione dei valori MAX o MIN, c'è “MAX” o “MIN” sullLCD.
  Premere e tenere premuto il pulsante "MEM" per 3 secondi. Il valore massimo/minimo di temperatura/umidità sare rigristinato ai valori correnti

Nota:

Se lalettura della temperatura scende sotto gli intervalli, sul display è visualizzato LL.L. Se lalettura della temperatura sale al di sopra degli intervalli, sul display è visualizzato HH.H.

Allarme ghiaccio

Il significato dell'allarme ghiaccio appeare e lampeggia accanto alla temperatura esterna, quando la temperatura esterna è tra -1 °C e + 3 °C o tra +30 °F e + 37 °F.

Funzione previsionsi meteo

Le previsionsi meteo sono calculate alla valutazione delle fluttuazioni nella pressione barometrica e possono deviare rispetto alle attuali condizioni meteo.
La stazione meteo在哪几段的节目里？

Soleggiato
Leggermente nuvoloso
Nuvoloso
Piovoso

• I simboli meteo indicano la fluttuatione meteo sulle otto ore successive e non il meteo corrente.

Retroilluminazione

Toccare il pulsante "SNOOZE/LUCE", la retroilluminazione si accende per 8 secondi.

Con la presente Technotrade dichiarare che i prodotti WS 9255 e TX205D-TH sono conformi ai requisiti essenziali ed alle altre disposizioni pertinenti stabilite alla direttiva 2014/53/EU e ROHS 2011/65/CE. La dichiarazione di conformità UE originale si trova a: www.technoline.de/doc/4029665092553

Dati tecnici

Fuso orario: -12~12 ore
Intervallo misurazione temperatura interna: -9,9~50 °C/14,2~122 °F
Intervallo misurazione temperatura esterna: -25~50 °C/-13~122 °F
Risoluzione della temperatura: 0,1 °C/°F
Precisione della temperatura:
0 °C ~ 40 °C ±1 °C
-25 °C ~ 0 °C, 40 °C ~ 50 °C: ±2 °C
32 °F ~ 104 °F ±1,8 °F
-13 °F ~ 32 °F, 104 °F ~ 122 °F: ±3,6 °F
Intervallo misurazione umidità: 20-95%
Risoluzione umidità: 1%
Precisione umidità:
40-80%: ±5%
20~39%, 81-95%: ±8%
Distanza ricezione RF: 30 metri

Effetti della riscione ambientale

La stazione ottiene l'orario preciso mediante TECHNOologia wireless. Come per tutti i dispositivi wireless, la ricezione può essere influenzata delle seguenti circostanze:

• Lunga distanza di trasmissione.

• Prossimità di montagne e valli.

• In prossimità di autostrada, stazione, aeroporti, cavi di alta tensione ecc.
  In prossimità di cantieri.
• Tra edifici alto.
• All'interno di edifici in cemento.
• in prossimità di apparecchiature elettriche (computer, TV, ecc.) e strutture metalliche
• All'interno di veicoli in movimento.

Porre la stazione in una posizione con segnale ottimale, ad es. vicino a una finestra e lontano da superfici in metallo o appearecchiature elettriche.

Precauzioni

• L'unità principale è intesa solo per uso in interni.
• Non esporre l'unità a forza eccessiva o shock.
  Non esporre l'unità a temperature estreme, raggi solari diretti, polvere o umidità.
  Nonimmergere inacqua.
• Evitare il contatto con qualsiasi materiale corrosivo.
• Non gettare l'unità nel fuoco in quanto può esplodere.
  Non apree l'alloggiamento posteriore interno o alterare componenti di questa unità.

Avvisi di sicurezza delle batterie

• Utilizzare solo batterie alcaline, non batterie ricaricabili.
  Installare le batterie correttamente rispetto la polarità (+ / - )
• Sostituire sempre un set Completo di batterie.
  Non mescolare mai batterie usate e nuove.
  Rimuovere immediatamente le batterie scariche.
• Rimuovere le batterie quando non in uso.
  Non ricaricare e non smaltire le batterie nel fuoco in quanto possono esplodere.
• Assicurarsi che le batterie siano conservate lontano da oggetti metallici in quanto il contatto può causare un corto circuito.
• Evitare di esporre le batterie a temperatura o a umidità estreme o a luce solare diretta.
• Tenere tutte le batterie fuori alla portata dei bambini. Esse possono comportare pericolò di soffocamento.

Utilizzare il prodotto solo per lo scopo previsto!

Obblighi in base alla normativa sulle batterie

Le batterie vecchie non apparpengono ai rifiuti domestici in quanto possono causare danni alla salute e all'ambiente. è possibile consegnare le batterie usate gratuiteamente al proprio rivenditore e punti di raccolta. L'utente finale è obbligato per legge a portare le batterie ESAuste ai distributori eagli altri punti di raccolta!

re il carico in base alla normativa sui dispositivi elettrici

Questo symbolo indica che i dispositivi elettrici alla fine del loro ciclo di vita devono essere smaltiti separatamente dai rifiuti domestici generali. Portare l'unità al proprio punto di raccolta rifiuti locale o a un centro di ricericlaggio. Questa disposizione si applica a tutti i paesi dell'Unione europea eagli altri paesi europei in cui viene praticata la raccolta

differenziata.
