Tipo di prodotto	Cappa aspirante
Marca	Bertazzoni
Modello	KR70HER1NEDA
Larghezza	70 cm
Alimentazione elettrica	220-240 V / 50 Hz
Classe elettrica	Classe I (messa a terra obbligatoria)
Distanza minima di sicurezza	650 mm sopra il piano cottura
Diametro del condotto di evacuazione	120 mm minimo
Numero di velocità motore	3 velocità + velocità Intensive temporizzata
Funzioni speciali	24h (aspirazione ciclica), Delay (arresto ritardato 30 min), Intensive (6 min)
Telecomando	Sì, senza fili (pila CR2032 non inclusa)
Illuminazione	LED, intensità regolabile (piena o ridotta)
Filtri antigrasso	Lavabili in lavastoviglie, ogni 2 mesi
Filtro al carbone	Non lavabile, da sostituire ogni 4 mesi
Allarme di saturazione filtri	Sì (S1 lampeggiante per carbone, fissa per grasso)
Uso previsto	Domestico, eliminazione odori di cucina
Materiali	Acciaio inossidabile, vetro
Riparabilità	Pezzi di ricambio disponibili tramite SAV

Domande frequenti - KR70HER1NEDA BERTAZZONI

Come installare correttamente la cappa KR70HER1NEDA ?

L'installazione deve essere eseguita da un tecnico competente. Rispettare una distanza minima di 650 mm tra la cappa e il piano cottura. Utilizzare un condotto di evacuazione di almeno 120 mm di diametro. Assicurarsi che la tensione di rete corrisponda a quella indicata sulla targhetta. Per gli apparecchi di classe I, la messa a terra è obbligatoria.

Qual è la funzione 24h e come attivarla?

La funzione 24h consente un'aspirazione ciclica di 10 minuti per ora su un ciclo di 24 ore. Per attivarla, tenere premuto il tasto T1 per circa 2 secondi. Il display mostra '24' e il punto lampeggia. Questa funzione non è attivabile se la modalità Intensive o Delay è attiva.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi (o più spesso in caso di uso intensivo). Possono essere lavati in lavastoviglie o a mano con un detergente neutro. Dopo il lavaggio, asciugarli accuratamente prima di rimetterli in posizione.

Quando e come sostituire il filtro al carbone?

Il filtro al carbone attivo non può essere lavato né rigenerato. Deve essere sostituito circa ogni 4 mesi (o più spesso in caso di uso intensivo). Per attivare l'allarme del filtro al carbone, tenere premuto il tasto T4 per 2 secondi (tutti i carichi spenti). I 4 LED lampeggiano 2 volte per confermare.

Cosa significano le spie e gli allarmi di saturazione?

La spia S1 fissa indica che i filtri antigrasso metallici sono saturi (dopo 100 ore di funzionamento) e devono essere lavati. S1 lampeggiante segnala che il filtro al carbone deve essere sostituito (dopo 200 ore). Per resettare l'allarme, tenere premuto T3 per 3 secondi (tutti i carichi spenti): S1 lampeggia 3 volte.

Come utilizzare il telecomando?

Il telecomando funziona con una pila CR2032 (non fornita). I pulsanti consentono di avviare/arrestare il motore, accendere/spegnere l'illuminazione (pressione prolungata per intensità ridotta), attivare/disattivare le modalità Intensive, Delay e 24h, e regolare la velocità (+/-). Non esporre il telecomando a fonti di calore.

Qual è la distanza di sicurezza minima tra la cappa e un piano cottura a gas?

La distanza minima è di 650 mm. Se il manuale del piano cottura a gas indica una distanza superiore, è quella da rispettare. Questa distanza è importante per evitare rischi di incendio.

Cosa fare se la cappa non si accende?

Controllare prima l'alimentazione elettrica (presa, fusibile). Assicurarsi che la spina sia ben inserita. Se il telecomando non funziona, sostituire la pila. Per qualsiasi altro problema, contattare il servizio assistenza autorizzato. Non tentare di riparare l'apparecchio da soli.

Come disattivare la funzione Delay?

La funzione Delay (arresto ritardato di 30 minuti) si disattiva premendo brevemente il tasto T2 (o il tasto corrispondente del telecomando). Non può essere attivata se la modalità Intensive o 24h è in corso.

Dove trovare il manuale completo della cappa Bertazzoni KR70HER1NEDA?

Il manuale di uso e installazione è disponibile gratuitamente sul sito notice-facile.com in formato PDF. Puoi scaricarlo in diverse lingue, incluso l'italiano. Una versione tradotta può essere richiesta via email.

MANUALE UTENTE KR70HER1NEDA BERTAZZONI

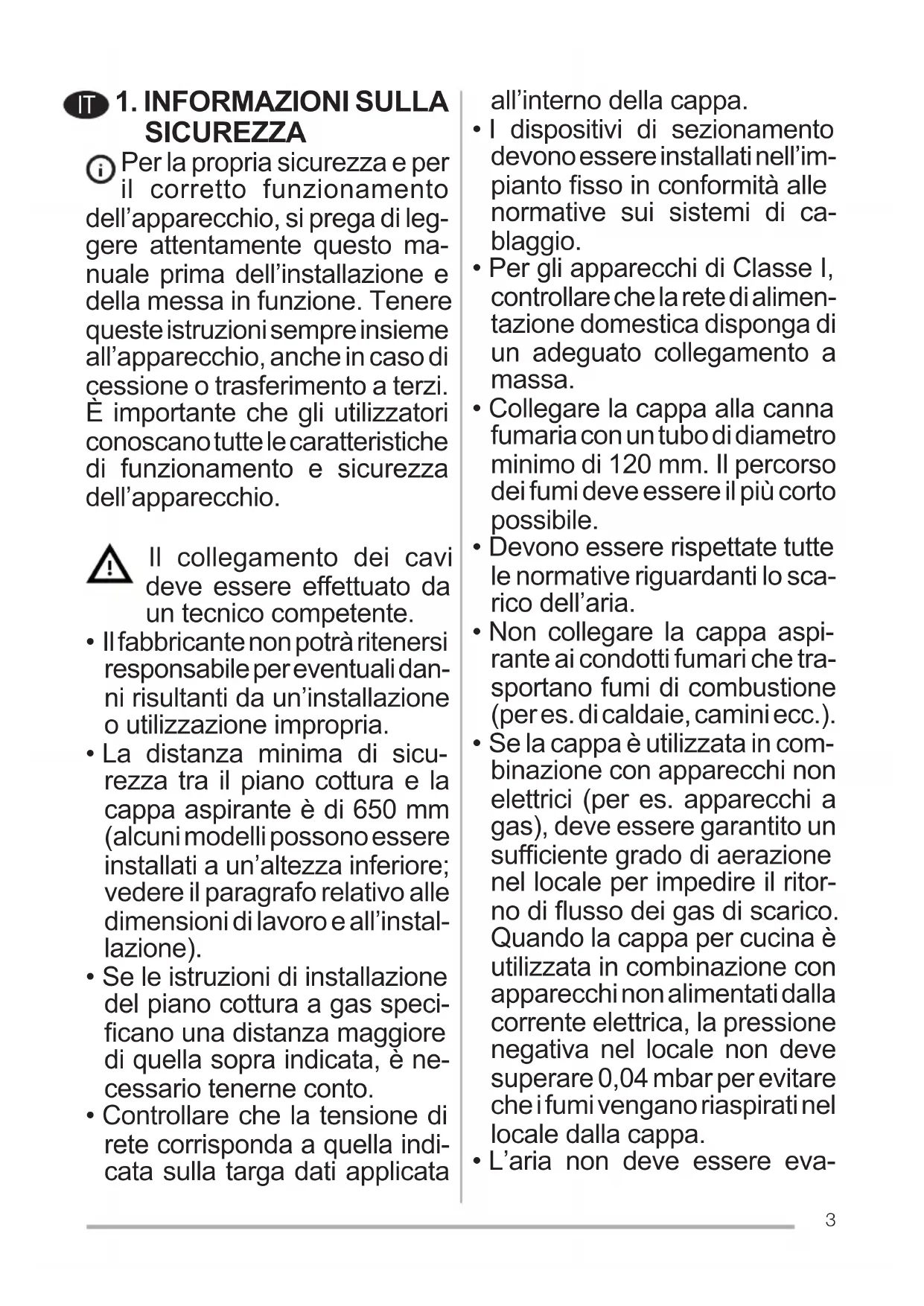

IT 1. INFORMAZIONI SULLA SICUREZZA

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere questeistruzioni sempre insieme all'apparecchio,anche in caso di cessiono o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.
- Il fabbricante non potraretinenersi responsabile pereventualidanni risultanti da uninstallazione outilizzazione impropria.
- La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcunimodelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'inistaltazione).
- Se le istruzioni di installmente del piano cottura a gas specificano una distanza magiore di quella sopraindicata, è necessario tenerneconto.
- Controllare che la tensione di rete corrisponda a quella individata sulla targa dati applicata

all'interno della cappa.

• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controlling che la rete di alimentazione domestica dispona di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi-rante ai condotti fumari che trasportano fumi di combustione (peres. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere eva

cuataattraverso un condotto utilizzato per lo scarico dei fumi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavodi alimentazione, sedaneggiato, delve essere sostituito dal fabbricante o da un technique del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.

AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.

Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da

persona con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attentaamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuateda bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
• L'apparecchio nondeveessere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili possono divertare molto calde durante l'uso degli appearecchi di cottura.

• Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzato gas o

altricombustibili(nonapplicableadapparecchiche scaricanounicamente l'aria nel locale).

• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il ricolaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagiate sul ricolaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negotio dove è stato acquistato il prodotto.

2. USO

• La cappa aspirante è progettata esclusamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
• Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla escludivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

• Ilchio al carbone attivo non è lavabile né è rigenerabile e devese essere sostituito agli 4 mesi di funzionamento circa o più frequently in caso di utilizzo molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzo molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa utilizzato un panno umido e un detergente liquido neutro.

4.COMANDI

Luci Led Funzione
L - Accende/Spegne le		luci alla massima luminosità.
-		Tenendo premuto il tasto per circa 2 secondi Accende/Spegne le Lucidi di Cortesia.
T1 Fisso Accende/Spegne il motore alla prima velocità.
Lampeggiante Funzione 24h:		Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva il motore alla modalità Ricambio Aria 24h, una velocità che consente un'aspirazione di 10 minuti agli ora, per un ciclo di 24 ore.
T2 Fisso Accende il motore alla seconda velocità.
Lampeggiante Funzione Delay:		Tenendo premuto il tasto per circa 2 sec., Attiva/Disattiva la funzione Delay (lo spegnimento automatico del Motore, delle Ventole e dell'Illuminazione ridartato di 30'). Non attivabile con Intensiva o 24h accesi.
T3 Fisso Accende il motore alla terza velocità.
Lampeggiante		Tenendo premuto il tasto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si effettua il reset dell'allarme saturazione Filtri, visualizzando il triplo lampeggio del Led S1.
T4 Fisso Accende il motore alla velocità Intensiva.		Questa velocità è temporizzata a 6 minuti. Terminato il tempo, ilsystema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.
Lampeggiante		Tenendo il tasto premuto per circa 2 secondi, quando tutti i carichi sono spenti (Motore+Luce), si attiva l'allarme dei Filtri al Carbone attivo visualizzando un doppio lampeggio del relativo Led. Per disattivarlo, si preme di nuovo il tasto per altri 2 secondi visualizzando un lampeggio singolo del relativo Led.
S1	Fisso	Segnala l'allarme saturazione Filtri Antigrasso metallici e la necessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della Cappa.
	Lampeggiante	Segnala, quando è attenuato, l'allarme saturazione FiltrAntiodore al Carbone Attivo, che delve essere sostituito; devonoanche essere lavati i Filtri Antigrasso Metallici. L'allarme saturazione FiltrAntiodore al Carbone Attivo entra in funzione dopo 200 ore di lavoro effettivo della Cappa.

5. TELECOMANDO

Il telecomando è alimentato con una batteria da 3 V del tipo CR2032 (non inclusa).

Non riporre il telecomando in prossimità di fonti di calore.
Non disperdere le pile nell'ambiente, depositarle negli appositi contentitori.

	Accende e spegne il motore.
	-
	-
	Accende/Spegni le lui.
	Tenendo premuto il tasto per circa 2 secondi Accende/Spegni le Luci di Cortesia.
	Attiva/Disattiva la funzione Intensiva.
	Pressione breve: Attiva/Disattiva la funzione Delay: lo spegnimento automatico ridardato di 30'. Il display visualizza la velocità di esercizio e il punto in basso a destra lampeggia una volta al secondo.Premuto per 2 secondi, Attiva/Disattiva la funzione 24h: attiva il motore alla prima velocità e consente un'aspirazione di 10 minuti agli ora. Sul display viene visualizzato il numero 24 e il punto in basso a destra lampeggia una volta al secondo.
+	Incrementa la velocità di esercizio del motore.
-	Decremente la velocità di esercizio del motore.

6. ILLUMINAIZIONE

• Per la sostuzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
