KR70HER1NEDA - Liesituuletin BERTAZZONI - Ilmainen käyttöohje ja opas

Tuotetyyppi	Liesituuletin
Merkki	Bertazzoni
Malli	KR70HER1NEDA
Leveys	70 cm
Sähkönsyöttö	220-240 V / 50 Hz
Sähköluokka	Luokka I (maadoitus vaaditaan)
Turvaetäisyys vähintään	650 mm keittotason yläpuolella
Poistoputken halkaisija	120 mm vähintään
Moottorin nopeuksien lukumäärä	3 nopeutta + ajastettu tehonopeus
Erikoistoiminnot	24h (syklinen imu), Viive (viivästetty pysäytys 30 min), Teho (6 min)
Kaukosäädin	Kyllä, langaton (paristo CR2032 ei sisälly)
Valaistus	LED, säädettävä kirkkaus (täysi tai himmennetty)
Rasvasuodattimet	Astianpesukoneen kestävät, puhdistus 2 kuukauden välein
Hiilisuodatin	Ei pestävä, vaihdettava 4 kuukauden välein
Suodattimien kyllästymishälytys	Kyllä (S1 vilkkuva hiilisuodattimelle, tasainen rasvasuodattimelle)
Käyttötarkoitus	Kotitalouskäyttö, keittiön hajujen poisto
Materiaalit	Ruostumaton teräs, lasi
Korjattavuus	Varaosat saatavilla huoltopalvelun kautta

Usein kysytyt kysymykset - KR70HER1NEDA BERTAZZONI

Kuinka asentaa liesituuletin KR70HER1NEDA oikein?

Asennus on tehtävä pätevän teknikon toimesta. Noudata vähintään 650 mm:n etäisyyttä liesituulettimen ja keittotason välillä. Käytä vähintään 120 mm halkaisijaltaan olevaa poistoputkea. Varmista, että verkkojännite vastaa arvokilvessä ilmoitettua. Luokan I laitteille maadoitus on pakollinen.

Mikä on 24h-toiminto ja miten se aktivoidaan?

24h-toiminto mahdollistaa syklisen imun 10 minuuttia tunnissa 24 tunnin ajan. Aktivoidaksesi pidä T1-painiketta painettuna noin 2 sekuntia. Näytöllä näkyy '24' ja piste vilkkuu. Tätä toimintoa ei voi aktivoida, jos Teho- tai Viivetila on käytössä.

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet on puhdistettava 2 kuukauden välein (tai useammin tehokkaassa käytössä). Ne voidaan pestä astianpesukoneessa tai käsin miedolla pesuaineella. Pesun jälkeen kuivaa ne huolellisesti ennen takaisin asettamista.

Milloin ja miten hiilisuodatin vaihdetaan?

Aktiivihiilisuodatinta ei voi pestä eikä regeneroida. Se on vaihdettava noin 4 kuukauden välein (tai useammin tehokkaassa käytössä). Aktivoidaksesi hiilisuodattimen hälytyksen, pidä T4-painiketta painettuna 2 sekuntia (kaikki kuormat pois päältä). 4 LEDiä vilkkuu 2 kertaa vahvistukseksi.

Mitä merkkivalot ja kyllästymishälytykset tarkoittavat?

Jatkuvasti palava S1-merkkivalo ilmaisee, että metalliset rasvasuodattimet ovat kyllästyneet (100 käyttötunnin jälkeen) ja ne on pestävä. Vilkkuva S1 ilmoittaa, että hiilisuodatin on vaihdettava (200 tunnin jälkeen). Hälytyksen nollaamiseksi pidä T3-painiketta painettuna 3 sekuntia (kaikki kuormat pois päältä): S1 vilkkuu 3 kertaa.

Kuinka käyttää kaukosäädintä?

Kaukosäädin toimii CR2032-paristolla (ei sisälly). Painikkeilla voidaan käynnistää/pysäyttää moottori, kytkeä valaistus päälle/pois (pitkä painallus himmennetylle kirkkaudelle), aktivoida/deaktivoida Teho-, Viive- ja 24h-tilat sekä säätää nopeutta (+/-). Älä altista kaukosäädintä lämmönlähteille.

Mikä on vähimmäisturvaetäisyys liesituulettimen ja kaasulieden välillä?

Vähimmäisetäisyys on 650 mm. Jos kaasulieden ohjeissa ilmoitetaan suurempi etäisyys, sitä on noudatettava. Tämä etäisyys on tärkeä palovaaran välttämiseksi.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista ensin sähkönsyöttö (pistorasia, sulake). Varmista, että pistoke on kunnolla kiinni. Jos kaukosäädin ei toimi, vaihda paristo. Kaikissa muissa ongelmissa ota yhteyttä valtuutettuun huoltopalveluun. Älä yritä korjata laitetta itse.

Kuinka poistaa Viive-toiminto käytöstä?

Viive-toiminto (30 minuutin viivästetty pysäytys) poistetaan käytöstä painamalla lyhyesti T2-painiketta (tai vastaavaa kaukosäätimen painiketta). Sitä ei voida aktivoida, jos Teho- tai 24h-tila on käynnissä.

Mistä löydän liesituulettimen Bertazzoni KR70HER1NEDA täydellisen käyttöohjeen?

Käyttö- ja asennusohje on saatavilla ilmaiseksi notice-facile.com-sivustolla PDF-muodossa. Voit ladata sen useilla kielillä, mukaan lukien suomi. Käännettyä versiota voi pyytää sähköpostitse.

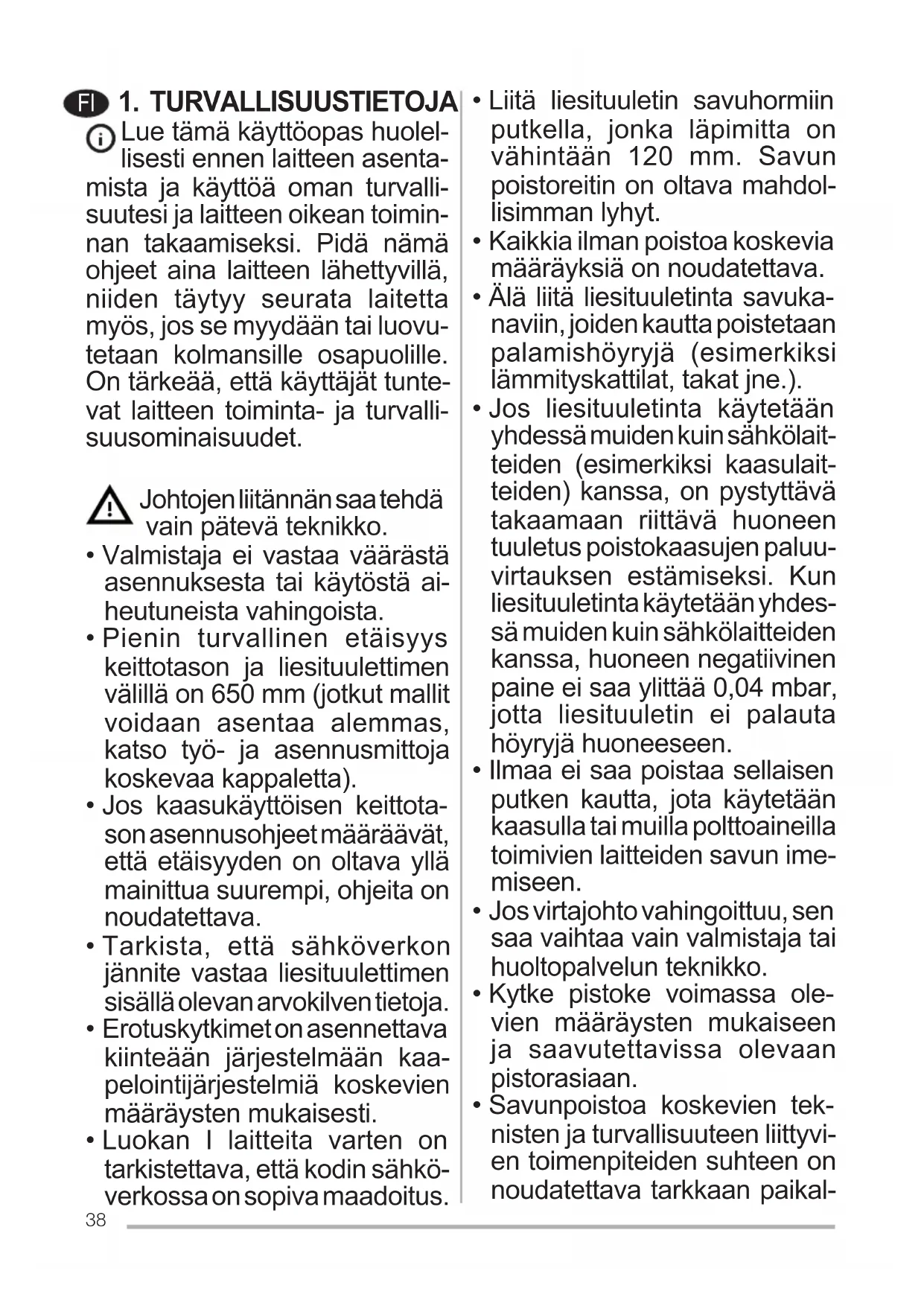

KÄYTTÖOHJE KR70HER1NEDA BERTAZZONI

Lue tāmā kāyttöopas huolellisesti ennen laitteen asentamista ja kāyttöa oman turvallisuutesi ja laitteen oikean toiminnan takaamiseksi. Pida nāma ohjeet aina laitteen lahettyvillä, niiden tāyty seurata laitetta myös, jos se myydään tai luovutetaan kolmansille osapuolille. On tärkeää, etta kāyttajt tuntevat laitteen toiminta- ja turvallisusominaisuudet.

Johtojen liitännäsaa tehdä vain patevä teknikko.

• Valmistaja ei vastaa värästä asennuksesta tai käytõstä aihutuneista vahingoista.
• Pienin turvallinen etäisyskeittotason ja liesituulettimenvällä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukaytöisen keittotason asennusohjeet märävät, etta etäisyyden on oltava yllama mainittua suurempi, ohjeita on noudatettava.
  Tarkista,etta sahkoverkon jannite vastaa liesituulettimen sisallaolevan arvokilventietoja.
• Erotuskytkimeton asennettava kiinteään järjestelmaän kaapeolointijärjestelmiä koskevien märäysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, jonka lapimitta on vähintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.

• Kaikkia ilman poistoa koskevia märäryksiä on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lämmityskattilat, takat jne.).
• Jos liesituuletinta käytetaän yhdessämuiden kuinsahkolaitteiden (esimerkiki kaasulatteiden) kanssa, on pystyttvä takaamaan riittäva huoneentuuletus poistokaasujen paluuvirtauksen体系建设。Kun liesituuletinta käytetaän yhdessämuiden kuin sahkolaitteiden kanssa, huoneen negatiivinen paine ei saa ylittä 0,04 mbar, jotta liesituuletin ei palauta höyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sensaa vaihtaa vain valmistaja tai huoltopalvelun teknikko.
• Kytke pistoke voimassa olevien märäysten mukaiseen ja saavutettavissa olevaan pistorasian.
• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liittyvi-en toimenpiteiden suhteen on noudatettava tarkkaan paikal

listen viranomaisten antamia maarayksia.

VAROITUS: Poista suojakalvotennen liesituulettimen asentamista.
Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
VAROITUS: Jos ruuveja ja kiinnitysosia ei asenneta näden ohjeiden mukaisesti, voiaiheutua sahköiskuvaara.
- Alä katso suoraan optisilla valineillä (kiikari, suurrennuslasi....).
- Alä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
- Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisesti rajoitteiset henkilottai kokemattomat ja taitamattomat henkilott saavat kaytttaa tata laitetta vain, jos heita valvo-taan ja heille on annettu tiedot laitteen turvallisesta kaytostä ja siihen liittyvistā vaaroista. Varmista, etteivat lapset pääse leikkimään laitteella. Lapset eivat saa tehdä kayttäjan puhdistus- ja huoltotoimenpiteitä ilman valvontaa.
- Valvo lapsia ja varmista, et teivat he paase leikkimään laitteella.
Tata laitetta eivat saa kayttaa henkilot (lapset mukaan lukien), joiden mielen, ruumiint tai aistien terveys on heikentynyt tai joilla ei ole riittavaa kokemusta ja tietoa, elleiheit

valvota tai ole valmennetu.

Kosketettavissa olevat osat voivat tulla hyvin kuumiki keittolaitteiden käytön aikana.

• Puhdista ja/tai vaihda suodattimet maäratyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhdistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituuletinta käytetaan samanaikaisesti kaasulla tai muilla poltoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki duotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä tavillisen kotitalousjätteen mukana. Tuote tayty toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukkeen. Varmistamalla, etta tuote havitetaan oikealla tavalla, on mahdolista auttaa valttamaan ymparistoä ja henkilöden terveyttä uhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisetä. Lisatietoja tuotteen kierrattämisetäaat paikallsilta viranomaisilta, paikallisesta jatehuollosta tai liikkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaankotitalouskayttoon, keittion hajuen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Alä koskaan pidä korkeita liekkejä toiminpassa oleyan liesituulettimen alla.
  Säadä liekkien koko sillä tavoin, etta ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkuvasti kayton aikana: ylikuumentunut oljy voi sytty palamaan.

3. PUHDISTUS JA HUOLTO

-Aktiivihilisuodattimia ei voi pestä eikä regeneroida, ne taytyy vaihtaa noin 4 kuukauden kayton jälkeen tai useammin,Jos laitetta kaytetaan paljon (W).

-Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin kostealla liinalla ja neutraalilla pesunesteellä.

4. OHJAIMET

S1
Painike	Merkkivalo Toiminto
L - Sy	tyttaa/sammuttaa	aa valot suurimmalla kirkkaudella.
	- Kun painiketta	painaan 2 sekunnin ajan: Pikkuvalo On / Off.
T1 Kii	nteä Käynistäa/sammuttaa	moottorin ensimmäisellä nopeudella.
	Vilkkuva Toiminto 24h
			Jos pidät painiketta painettuna noin 2 sekuntia, se aktivoi/poistaa käytöstä moottorin tavassa ilmanvaihto 24h, nopeus, jolla imu toimii 10 minuuttja joka tunti 24 tunnin ajan. Käynistäminen ei ole mahdollista, jos tehonopeus tai ajastus on käytössä.
T2 Kii	nteä Käynistäa	moottorin toisella nopeudella.
	Vilkkuva Ajustuoiminto:
			Jos pidät painiketta painettuna noin 3 sekuntia, se aktivoi/poistaa käytöstä ajatustoiminnon (moottorin, puhaltimien ja valon automaattinen sammuminen 30 min. kuluttua). Ei käytetävissä kun tehonopeus tai 24h on toiminnassa.
T3 Kii	nteä Käynistäa	moottorin kolmannella nopeudella.
	Vilkkuva	Jos pidät painiketta painettua noin 3 sekuntia kun kaikki toimnot (moottori ja valo) on smmutettu, tapahtuu suodattimien täytymisen hälytysken kuittaus ja merkkivalo S1 vilkkuu kolme kertaa.
T4 Kii	nteä Käynistäa	moottorin tehonopeudella.
		Nopeus on ajastetu 6 minuutin ajaksi. Kun aika on kulunut järjestelmä palaa automaattisesti aikaisemmin valitulle nopeudelle. Jos käynistät toiminnon moottorin ollessa smmutettu, märäratyn ajan kuluttua laite palaa tapaan OFF.
	Vilkkuva	Jos pidät painiketta painettuna noin 2 sekuntia kun kaikki toimnot (moottori ja valo) on smmutettu, aktivoituu aktivihiilisuodattimen hälytys ja painikkeiden 4 merkkivaloa vilkkuvat kaksi kertaa. Se poistetaan käytöstä painamalla painiketta uudelleen 2 sekunnin ajan, painikkeiden 4 merkkivaloa vilkkuvat kerran.
S1	Kiinteä	Osoittaa metallisten rasvasuodattimien täytymisen hälytysken. Suodattimet täytyy pestä. Hälytys käyninstyy liesituulettimen 100 käytötunnin jälkeen.
	Vilkkuva	Osoittaa aktivoituessaan aktivihiilihajusuodattimien täytymisen hälytysken. Suodatin täytyy vahtaa ja metalliset rasvasuodattimet täytyy pestä. Aktivihiilihajusuodattimen täytymisen hälytys käyninstyy liesituulettimen 200 käytötunnin jälkeen.

5. KAUKO-OHJAIN

Kauko-ohjain toimii paristolla 3 V typpi CR2032 (ei toimitetu).

• Alä laita kauko-ohjainta lammönlähteiden lahelle.
• Alä jata paristoja ympäristöön, vaan viene asianmukaiseen keräysastiaan.

		Käynnistätä ja sammuttaa moottorin.
		-
		-
		Sytytätä/Sammuttaa valot.
		Kun painiketta poinetaan 2 sekunnin ajan: Pikku- valo On / Off.
		Aktivi/poistaa käytöstä tehonopeuden.
		Lyhyt painallus: Aktivi/poistaa käytöstä ajastustoiminnon: automaattisen 30 minuutin kuluttua tapahtuvan sammumisen. Näytää käytönopeuden ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa. Jos painiketta painetaan 2 sekunnin ajan, se käynnistätä/poistaa käytöstä toiminnon 24h: käynnistätä moottorin ensimmäisellä nopeudella ja salli imun 10 minuuttia tunnissa. Näytössä näkyy numero 24 ja oikealla alhaalla oleva piste vilkkuu kerran sekunnissa.
+		Lisää moottorin toimintanopeutta.
-		Alentaa moottorin toimintanopeutta.

6. VALAISTUS

Vaihtoa varten ota yhteys huoltopalveluun ("Hankintaa varten ota yhteys huoltopalveluun").
