KR70HER1NEDA - Dunstabzugshaube BERTAZZONI - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Bertazzoni
Modell	KR70HER1NEDA
Breite	70 cm
Stromversorgung	220-240 V / 50 Hz
Elektrische Klasse	Klasse I (Erdung erforderlich)
Mindestsicherheitsabstand	650 mm über der Kochfläche
Durchmesser des Abluftrohrs	mindestens 120 mm
Anzahl Motorstufen	3 Stufen + zeitgesteuerte Intensivstufe
Sonderfunktionen	24h (zyklische Absaugung), Delay (Abschaltverzögerung 30 Min.), Intensive (6 Min.)
Fernbedienung	Ja, kabellos (Batterie CR2032 nicht enthalten)
Beleuchtung	LED, dimmbar (voll oder reduziert)
Fettfilter	Spülmaschinenfest, alle 2 Monate reinigen
Aktivkohlefilter	Nicht waschbar, alle 4 Monate ersetzen
Filter-Sättigungsalarm	Ja (S1 blinkend für Kohle, konstant für Fett)
Verwendungszweck	Haushalt, Beseitigung von Küchengerüchen
Materialien	Edelstahl, Glas
Reparierbarkeit	Ersatzteile über Kundendienst erhältlich

Häufig gestellte Fragen - KR70HER1NEDA BERTAZZONI

Wie installiere ich die Dunstabzugshaube KR70HER1NEDA korrekt?

Die Installation muss von einem Fachtechniker durchgeführt werden. Halten Sie einen Mindestabstand von 650 mm zwischen der Haube und der Kochfläche ein. Verwenden Sie ein Abluftrohr mit einem Durchmesser von mindestens 120 mm. Stellen Sie sicher, dass die Netzspannung mit der auf dem Typenschild angegebenen übereinstimmt. Bei Geräten der Klasse I ist eine Erdung erforderlich.

Was ist die 24h-Funktion und wie aktiviere ich sie?

Die 24h-Funktion ermöglicht eine zyklische Absaugung von 10 Minuten pro Stunde über einen 24-Stunden-Zyklus. Zum Aktivieren halten Sie die Taste T1 etwa 2 Sekunden lang gedrückt. Das Display zeigt '24' und der Punkt blinkt. Diese Funktion kann nicht aktiviert werden, wenn der Intensiv- oder Delay-Modus aktiv ist.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Monate (bei intensiver Nutzung öfter) gereinigt werden. Sie können in der Spülmaschine oder von Hand mit einem milden Reinigungsmittel gewaschen werden. Nach dem Waschen gründlich trocknen, bevor Sie sie wieder einsetzen.

Wann und wie wird der Aktivkohlefilter ersetzt?

Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden. Er muss etwa alle 4 Monate (bei intensiver Nutzung öfter) ausgetauscht werden. Um den Alarm des Kohlefilters zu aktivieren, halten Sie die Taste T4 2 Sekunden lang gedrückt (alle Lasten ausgeschaltet). Die 4 LEDs blinken 2 Mal zur Bestätigung.

Was bedeuten die Anzeigen und Sättigungsalarme?

Die konstante LED S1 zeigt an, dass die Metallfettfilter gesättigt sind (nach 100 Betriebsstunden) und gereinigt werden müssen. Blinkendes S1 signalisiert, dass der Aktivkohlefilter ersetzt werden muss (nach 200 Stunden). Zum Zurücksetzen des Alarms halten Sie T3 3 Sekunden lang gedrückt (alle Lasten ausgeschaltet): S1 blinkt 3 Mal.

Wie benutze ich die Fernbedienung?

Die Fernbedienung funktioniert mit einer CR2032-Batterie (nicht im Lieferumfang). Mit den Tasten können Sie den Motor starten/stoppen, das Licht ein-/ausschalten (langes Drücken für reduzierte Helligkeit), die Modi Intensive, Delay und 24h aktivieren/deaktivieren und die Geschwindigkeit einstellen (+/-). Setzen Sie die Fernbedienung keiner Wärmequelle aus.

Was ist der Mindestsicherheitsabstand zwischen der Dunstabzugshaube und einem Gaskochfeld?

Der Mindestabstand beträgt 650 mm. Wenn die Anleitung des Gaskochfelds einen größeren Abstand angibt, ist dieser einzuhalten. Dieser Abstand ist wichtig, um Brandgefahr zu vermeiden.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie zuerst die Stromversorgung (Steckdose, Sicherung). Stellen Sie sicher, dass der Stecker richtig eingesteckt ist. Wenn die Fernbedienung nicht funktioniert, ersetzen Sie die Batterie. Wenden Sie sich bei anderen Problemen an den autorisierten Kundendienst. Versuchen Sie nicht, das Gerät selbst zu reparieren.

Wie deaktiviere ich die Delay-Funktion?

Die Delay-Funktion (Abschaltverzögerung 30 Minuten) wird durch kurzes Drücken der Taste T2 (oder der entsprechenden Taste auf der Fernbedienung) deaktiviert. Sie kann nicht aktiviert werden, wenn der Intensiv- oder 24h-Modus läuft.

Wo finde ich die vollständige Anleitung für die Dunstabzugshaube Bertazzoni KR70HER1NEDA?

Die Bedienungs- und Installationsanleitung ist kostenlos auf der Website notice-facile.com im PDF-Format erhältlich. Sie können sie in mehreren Sprachen herunterladen, darunter auch Deutsch. Eine übersetzte Version kann per E-Mail angefordert werden.

BEDIENUNGSANLEITUNG KR70HER1NEDA BERTAZZONI

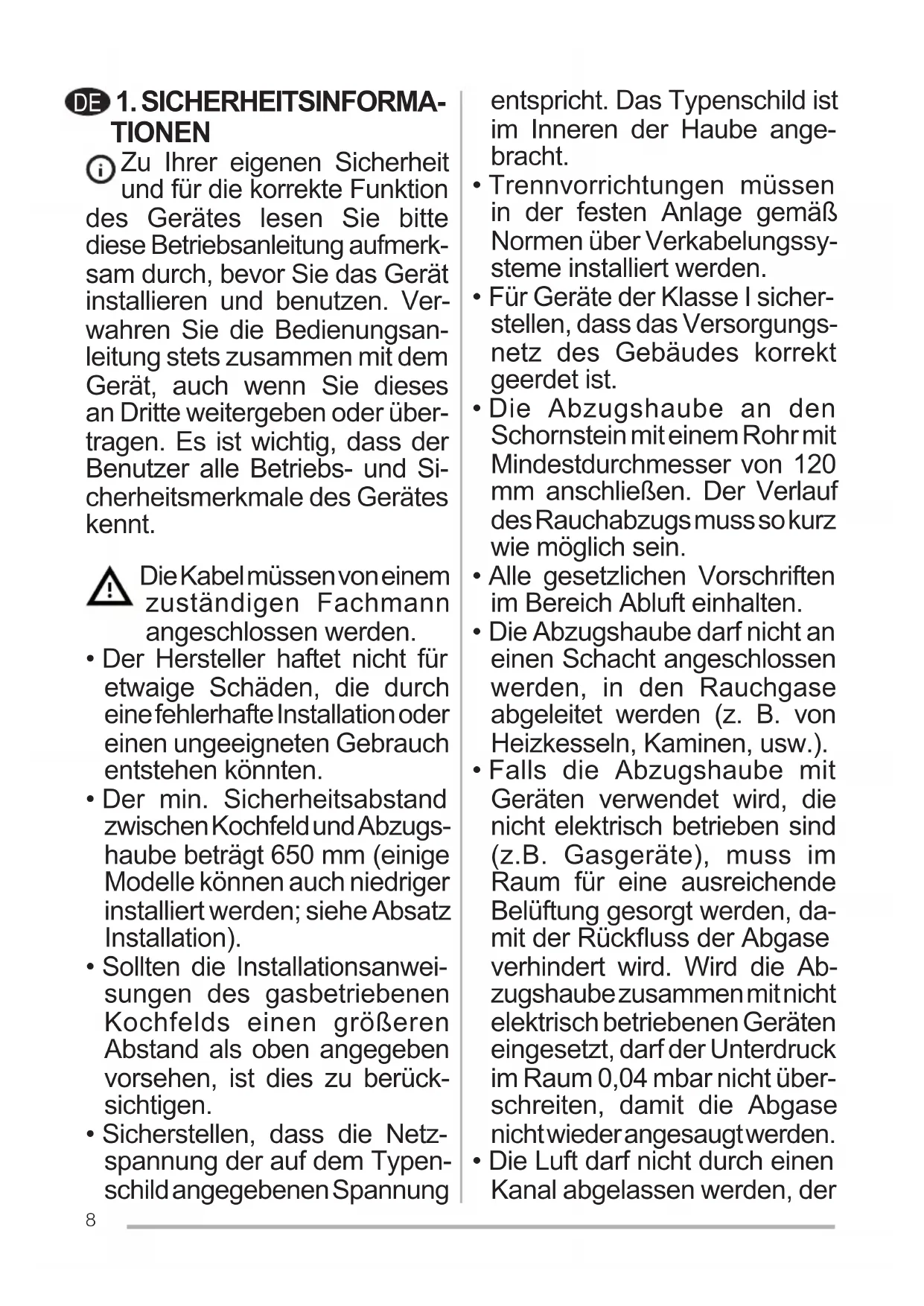

DE 1. SICHERHEITSINFORMATIONEN

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lesen Sieitte These Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie desses an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmernale des Gerätes kennt.

DieKabelmüssenvoneinem zuständigenFachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch einefehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen können.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung

entspricht. Das Typenschild ist im Inneren der Haube angebracht.

• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.
• Für Geräte der Klasse I Sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betrieben sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt,arf der Unterdruck im Raum 0,04 mbar nicht über-schreiben, damit die Abgase nicht wiederangesaugtwerden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der

als Rauchabzug für Gaserge
oder Geräte verwendet wird,
die mit anderen Brennstoffen
betriebenen werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechendezugangliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevordie Haubeinstalliert wird, die Schutzfolien abziehen.
Nurfurdie Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungseinements gemäß der vorliegenden Anleitung kann zu Stromschlaggefahren führen.
- Nichtdirekt mitoptischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Aufkeinen Fall unter der Haube flambieren: Dabei konnte ein Brand entstehen.
- Dieses Gerätarf von Kindern ab 8 Jahren und von Personen mit beschränkten geistigen,

physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahrene eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät speien. Vom Benutzer auszuführende Reinigungsum und Wartungsarbeiten dürfen nicht von Kindern ausgeführten werden, sofern sie nicht darüber beaufsichtigt werden.

• Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speiten.
• Dieses Gerätdarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.

Die frei zugänglichen Teile konnen während des Kochensmit Kochgeräten sehr heiß werden.
Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.

• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüftung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpakkung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling diesen Produktes konnen bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauf hat, eingeholt werden.

2. GEBRAUCH

Die Abzugshaube wurde ausschließlich für den tatsächlichen Gebrauch entwickelt, um Kochdünste zu beseitigen.
Die Haubearfur fur die ihr zugedachtenZweckebenutzwerden.
- Unter der eingeschalteten Haube keine offenen Flammen benutzen.
Die Flamme so regulieren, dass sie

nicht über den Boden des Kochgeschirrs hinausreicht.
- Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl konnte sich entzünden.

3. REINIGUNG UND WARTUNG

• Der Aktivkohlefilter ist weder waschbar, noch regenerbar und muss bei normalem Betrieb zirka alle 4 Monate oder auch afterausgewechseltwerden, je nach Intensität des Gebrauchs (W).

• Die Fettfilter sind alle 2 Monate oder bei intensiver Nutzung früherzureinigen und konnen in der Spülmaschine gespllt werden (Z).

Die Haube mit einem feuchten Lappen und einem neutralen Reinigungsmittel abwischen.

4. BEDIENELEMENTE

Taste LED Funktion

L - Schaltet die Beleuchting bei maximaler Intensität ein/aus.

- Mit zirka 2 Sekunden langem Gedrückthalten der Taste wird die Notbeleuchting aktiviert/deaktiviert.

T1 Bleibend Schaltet den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.

Blinkend 24H FunktionMit zirka 2 Sekunden langem Gedrückthalten wird der Motor bei Betriebsmodus 24h Luftlaufausch aktiviert/deaktiviert; bei dieser Geschwindigkeit wird während 24 Stunden jeder Stunde ein Absaugen von 10 Minuten ermöglich.

T2 Bleibend Schaltet den Motor bei der zweiten Betriebsgeschwindigkeit ein.

Blinkend Funktion DelayMit zirka 3 Sekunden langem Gedrückthalten wird die Funktion Delay (das um 30' verzögerte Abschalten des Motors, der Lüfterräder und der Beleuchting) aktiviert/deaktiviert.Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.

T3 Bleibend Schaltet den Motor bei der dritten Betriebsgeschwindigkeit ein.

Blinkend Mit zirka 3 Sekunden langem Gedrückthalten der Taste bei abgeschalten Verbrauchern (Motor+ Licht) erfolgt ein Reset des Alarms für Filtersätigung und die LED S1 blinkt drei Mal.

T4 Bleibend Schaltet den Motor bei Intensivgeschwindigkeit ein. Diese Geschwindigkeit ist auf 6 Minuten zeitgerecht. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestelltten Geschwindigkeit darüber. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.

Blinkend Mit zirka 2 Sekunden langem Gedrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die entsprechende LED blinkt zweimal.Zum Abstellen die Taste erneut 2 Sekunden lang drücken, die entsprechende LED blinkt ein Mal.

S1 Bleibend Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.

Blinkend Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter müssen gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

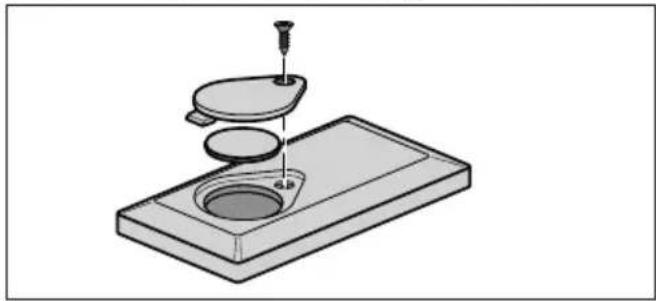

5. FERNBEDIENUNG

Die Fernbedienung wird von einer 3V-Batterie vom Typ CR2032 (nicht mitgeliefert) gespeist.

Die Fernbedienung nicht in der Naha von Wärmequellen ablegen.
- Altbatterien dürfen nicht in die Umwelt gelangen. Sie müssen über spezielle Sammelbehälter entsorgt werden.

	Schaltet den Motor ein oder aus.
	-
	-
Schaltet die Beleuchtung ein oder aus.
Mit 2 Sekunden langem Drücken wird die Beleuchtung der Haube bei verminorter Intensität ein/ausgeschaltet.
Aktiviert/Deaktiviert die intensive Geschwindigkeit.
Kurzes Drücken: Aktiviert/Deaktiviert die Delay-Funktion: Automatisches Ausschalten mit einer Verzügerung von 30 Minuten. Das Display zeigt die Betriebsgeschwindigkeit an und der Punkt unter rechts blinkt einem pro Sekunde. 2 Sekunden langes Drücken; Aktiviert/Deaktiviert die 24h Funktion: aktiviert den Motor bei der ersten Geschwindigkeitsstufe und erhöht eine Absaugung von 10 Minuten pro Stunde. Zeigt am Display die Zahl 24 an und der Punkt unter rechts blinkt einem pro Sekunde.
Erhöht die Betriebsgeschwindigkeit des Motors.
Verringert die Betriebsgeschwindigkeit des Motors.

6. BELEUCHTUNG

LED-Strahler

• Für den Austausch der LED-Strahler wenden Sie sichitte an den Kundendienst.

EN 1. SAFETY INFORMATION

Taste LED Funktion
L - Schaltet die Beleuchtung bei maximaler Intensität ein/aus.
-		Door de toets ongeveer 2 seconden ingedrukt te houden worden de sfeerverlichting in- of uitgeschakeld.
T1 Bleibend Schaltet		den Motor bei der ersten Betriebsgeschwindigkeit ein/aus.
		Blinkend 24H FunktionMit zirka 2 Sekunden langem Gdrückthalten wird der Motor bei Betriebsmodus 24h Luftstausch aktiviert/deaktiviert; bei dieser Geschwindigkeit wird während 24 Stunden jeder Stunde ein Absaugen von 10 Minuten ermöglich. Der Betriebsmodus 24h ist nicht aktivierbar, wenn die Intensivgeschwindigkeit oder Delay aktiv sind.
T2 Bleibend Schaltet		den Motor bei der zweiten Betriebsgeschwindigkeit ein.
		Blinkend Funktion DelayMit zirka 3 Sekunden langem Gdrückthalten wird die Funktion Delay (das um 30' verzö-gerte Abschalten des Motors, der Lüfterräder und der Beleuchtung) aktiviert/deaktiviert. Nicht aktivierbar bei laufender Funktion Intensiv oder 24H.
T3 Bleibend Schaltet		den Motor bei der dritten Betriebsgeschwindigkeit ein.
		BlinkendMit zirka 3 Sekunden langem Gdrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) erfolgt ein Reset des Alarms für Filtersätigung und die LED S1 blinkt drei Mal.
T4	Bleibend	Schaltet den Motor bei Intensivgeschwindigkeit ein.Diese Geschwindigkeit ist auf 6 Minuten zeitgeregt. Nach Ablauf dieser Zeit keht das System zu der zuvor eingestellten Geschwindigkeit darüber. Wird sie bei abgestellttem Motor aktiviert, wird nach Ablauf der Zeit zum Betriebsmodus OFF übergegangen.
	Blinkend	Mit zirka 2 Sekunden langem Gdrückthalten der Taste bei abgeschalteten Verbrauchern (Motor+ Licht) wird der Alarm für aktive Aktivkohlefilter aktiviert und die 4 LEDs der Tasten blinken zweimal.Zum Abstellen die Taste erneut 2 Sekunden lang drucken, die entsprechenden 4 LEDs blinken ein Mal.
S1	Bleibend	Meldet den Alarm für Sättigung der Metallfettfilter und die Notwendigkeit, diese zu waschen. Dieser Alarm wird nach 100 effektiven Betriebsstunden der Abzugshaube ausgelöst.
	Blinkend	Meldet, sofern aktiviert, den Alarm für Sättigung des Aktivkohlefilters, der ausgewechselt werden muss; auch die Metallfettfilter themselves gewaschen werden. Der Alarm für Sättigung des Aktivkohlefilters wird nach 200 effektiven Betriebsstunden der Abzugshaube ausgelöst.

5. AFSTANDBEDIENING
