MANUALE UTENTE Electa Amator III Sonus Faber

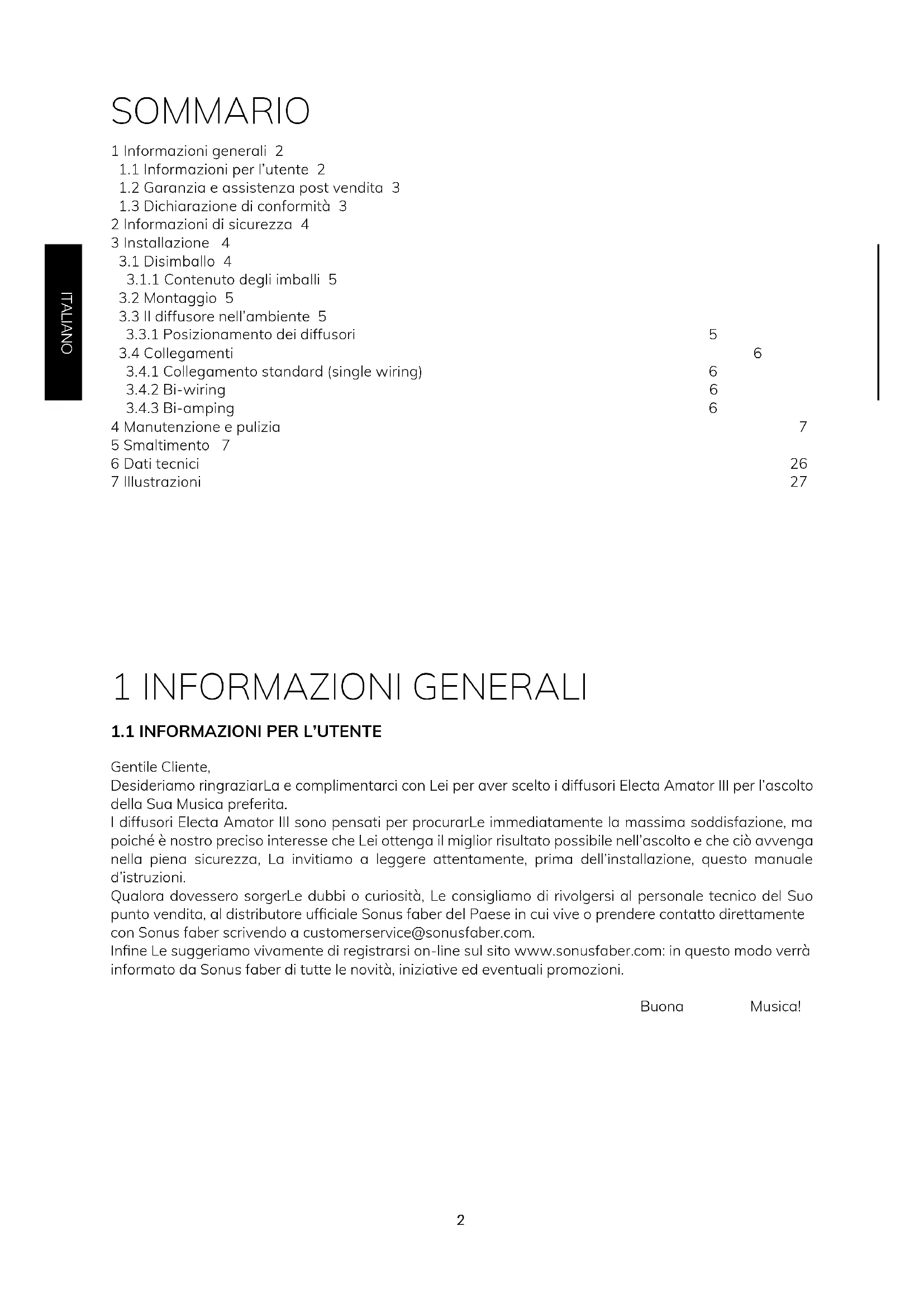

ITALIANO 1 INFORMAZIONI GENERALI SOMMARIO Gentile Cliente, Desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori Electa Amator III per l’ascolto della Sua Musica preferita. I diffusori Electa Amator III sono pensati per procurarLe immediatamente la massima soddisfazione, ma poiché è nostro preciso interesse che Lei ottenga il miglior risultato possibile nell’ascolto e che ciò avvenga nella piena sicurezza, La invitiamo a leggere attentamente, prima dell’installazione, questo manuale d’istruzioni. Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo punto vendita, al distributore ufciale Sonus faber del Paese in cui vive o prendere contatto direttamente con Sonus faber scrivendo a [e-mail]. Inne Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni. Buona Musica! 1 Informazioni generali 2

1.1 Informazioni per l’utente 2

1.2 Garanzia e assistenza post vendita 3

1.3 Dichiarazione di conformità 3

2 Informazioni di sicurezza 4 3 Installazione 4

3.1.1 Contenuto degli imballi 5

3.3.1 Posizionamento dei diffusori 5

4 Manutenzione e pulizia 7 5 Smaltimento 7 6 Dati tecnici 26 7 Illustrazioni 27

1.1 INFORMAZIONI PER L’UTENTE3

ITALIANO Sonus faber SpA con sede legale in Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, dichiara sotto la propria e unica responsabilità che Electa Amator III al quale questa dichiarazione si riferisce è conforme a: Direttive: 2014/30/UE (EMC) Compatibilità elettromagnetica 2011/65/UE (RoHS) Restrizione dell’uso di determinate sostanze pericolose nelle apparecchiature elettriche ed elettroniche. 2006/1907/CE (REACH) Registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche. 2012/19/UE (RAEE) Riuti di apparecchiature elettriche ed elettroniche. 2001/95/UE (GPSD) Sicurezza generale dei prodotti. Norme:

1.3 DICHIARAZIONE DI CONFORMITÀ

I diffusori Electa Amator III sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, nella remota ipotesi in cui si manifestasse un guasto o malfunzionamento, i diffusori sono comunque coperti da garanzia secondo i termini previsti dalla normativa del Paese dove sono stati acquistati. In tal caso, La invitiamo a rivolgersi al rivenditore Sonus faber presso cui ha effettuato l’acquisto o al distributore ufciale Sonus faber del suo Paese; tutti i contatti dei distributori sono disponibili sul nostro sito:

• https://www.sonusfaber.com/distributori-store/

• https://www.sonusfaber.com/en/distributors-stores/ Inoltre, nel Suo interesse, ci permettiamo di fare presente quanto segue:

• La garanzia sui diffusori copre eventuali difetti di costruzione;

• Conservare il documento comprovante l’acquisto in modo da poterlo esibire al rivenditore in caso di necessità;

• Conservare l’imballo originale dei diffusori perché possano essere trasportati senza danni in caso di spedizione presso il centro assistenza autorizzato;

• I diffusori devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato. Le seguenti condizioni fanno decadere la garanzia sul prodotto:

• Il prodotto è stato smontato o modicato da personale diverso da quello del centro assistenza autorizzato da Sonus faber;

• Il prodotto è stato usato in modo non conforme a quanto descritto in questo manuale.

1.2 GARANZIA E ASSISTENZA POST VENDITA4

• Leggere il presente manuale d’istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.

• Regolare i piedini di appoggio dello stand, qualora venga utilizzato, al ne di ottenere la migliore condizione di stabilità.

• Evitare di appoggiare al diffusore acustico oggetti estranei che possano comprometterne la stabilità.

• Nel caso di collocazione del diffusore acustico su superci di appoggio ottanti (es. soppalchi, rialzi in legno ecc.) o a muro, vericare in via preliminare che la portata sia sufciente a sostenerne il peso. Vericare inoltre che sussista un attrito sufciente ad evitare spostamenti del diffusore acustico causati dalle vibrazioni da esso prodotte in condizioni operative.

• Evitare di appoggiare sul diffusore acustico oggetti contenenti liquidi o sostanze inammabili o in grado di liquefarsi.

• Attenersi ad uno degli schemi di collegamento indicati in questo manuale di istruzione. Il collegamento in parallelo di due o più diffusori acustici può danneggiare il Vostro amplicatore. In caso di dubbio rivolgersi al Vostro rivenditore di ducia.

• Nel corso del funzionamento dell’impianto audio evitare un ascolto ad alto volume ed in prossimità degli altoparlanti. Ciò può provocare danni anche permanenti all’apparato uditivo. Mantenere i bambini ad una distanza di sicurezza dal diffusore acustico di almeno 50 cm.

• Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l’essere umano e per gli animali ma che può disturbare il funzionamento di apparecchiature elettroniche come monitor e televisori con schermo a tubo catodico qualora queste vengano collocate nelle immediate vicinanze del diffusore acustico. Nel caso in cui ciò si verichi, aumentare la distanza di tali apparecchiature dai diffusori. Non appoggiare sul diffusore acustico carte di credito o simili a lettura magnetica.

• La tecnologia di funzionamento degli altoparlanti verte su principi dell’elettromagnetismo, pertanto l’utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sui diffusori apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.

• Non collegare i diffusori direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70,7 V o simili). Ciò può determinare il sovraccarico dell’impianto con possibile danneggiamento del diffusore acustico e/o dell’amplicatore.

• Non avvicinare tra loro cavi audio e cavi elettrici di alimentazione. In prossimità dei cavi di alimentazione è presente un campo elettromagnetico che può causare un fastidioso ronzio. Nel caso ciò si verichi, provvedere ad allontanare tra di loro cavi audio e i cavi di alimentazione.

2 INFORMAZIONI DI SICUREZZA

3 INSTALLAZIONE Procedere al disimballo come indicato di seguito, facendo riferimento alle immagini del Capitolo 7, Figura 1 A, B, C e D: Seguire le seguenti indicazioni generali:

• Usare una taglierina per aprire l’imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto.

• Conservare gli imballi per eventuali futuri trasporti.

• Non indossare orologi, braccialetti, anelli, etc. per evitare di grafare i diffusori e le loro niture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell’abbigliamento indossato quali cerniere, bottoni, bbie, rivetti, ecc.

Tenere saldamente il diffusore con entrambe le mani per evitare di farlo cadere. Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone. I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come riuti domestici ma consegnarli ad un centro raccolta e riciclo dei riuti. Non lasciare i materiali per l’imballaggio a disposizione dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione. ITALIANO5 Oltre alla coppia di diffusori, nell’imballo sono contenuti:

• 2 Coperture antipolvere in tessuto

• 4 Piedini disaccoppianti in silicone Nell’imballo dedicato agli stand, sono contenuti i seguenti accessori:

• 4 Viti di ssaggio In caso di mancanza di uno o più di questi articoli, avvertire il rivenditore dove è stato effettuato l’acquisto Fare riferimento alle immagini del Capitolo 7, Figura 2, 3 e 4. I diffusori Electa Amator III sono stati concepiti per essere facilmente inseriti in ambiente. Per ottenere prestazioni ottimali, fare riferimento alle immagini del Capitolo 7, Figura 5 e 6. La conformazione dell’ambiente di ascolto e il posizionamento dei diffusori acustici inuenzano la resa di tutto il sistema di riproduzione sonora. Per esempio, di base una stanza di forma irregolare può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie, mentre una stanza a forma parallelepipeda è tendenzialmente più idonea a generare immagini sonore equilibrate. La presenza di tappeti e tendaggi inuiscono positivamente sull’acustica dell’ambiente, contribuendo all’assorbimento delle prime riessioni ed alla diminuzione della riverberazione. Non esistono regole sse e universalmente valide per ogni ambiente. Tuttavia, un buon approccio al problema della disposizione dei diffusori in ambiente è quello di partire dividendo idealmente la pianta della stanza d’ascolto, ipotizzata di forma rettangolare, in tre aree di pari supercie, come mostrato dalle linee tratteggiate in Figura 5. Posizionare i diffusori acustici sulla prima delle linee così individuate (A), adeguatamente distanti dalle pareti laterali, e posizionare il punto d’ascolto sulla seconda linea (B). In questo modo si minimizzano effetti acustici indesiderati derivanti da intense prime riessioni che si genererebbero con i diffusori acustici posti in prossimità dei muri e degli angoli della stanza. La Figura 6 mostra come gli assi dei diffusori dovrebbero convergere verso il punto d’ascolto, incrociandosi su di esso e creando così la classica congurazione stereofonica “a triangolo equilatero”. Quest’accorgimento, che consiste nell’orientare i sistemi di altoparlanti puntandoli letteralmente verso le orecchie dell’ascoltatore, permette di migliorare nettamente la messa a fuoco dell’immagine stereofonica. Nella consapevolezza che il procedimento esposto, volto a creare delle condizioni d’ascolto vicine a quelle ideali, non sarà applicabile da tutti i nostri clienti a causa di oggettive problematiche legate alla vivibilità degli ambienti domestici, consigliamo quantomeno di posizionare i due diffusori lontano dagli angoli della stanza e ad una distanza dalle pareti laterali e dalla parete di fondo di almeno 1 metro. I due diffusori acustici dovrebbero essere posizionati ad una distanza tra loro di non meno di 1,8 metri. Il punto d’ascolto dovrebbe trovarsi ad una altezza dal pavimento di 1,1 metri circa. Dopo i primi ascolti potrà essere necessaria una variazione della distanza tra i diffusori e tra ciascuno di essi e il punto d’ascolto.

ITALIANO6 ITALIANO Fare riferimento alle immagini del Capitolo 7, Figura 7, 8 e 9. Dopo che i diffusori sono stati posizionati è necessario procedere al loro collegamento. I morsetti di collegamento accettano cavi terminati con forcelle, cavo sguainato o connettori a banana. Sui morsetti dei diffusori Electa Amator III sono montati ponticelli di collegamento che permettono la connessione dei diffusori come descritto di seguito. A seconda della modalità di collegamento prescelta, può essere necessario rimuovere suddetti ponticelli. L’accurato serraggio dei morsetti e una verica periodica dello stesso contribuiscono al miglioramento delle prestazioni. Utilizzare un amplicatore integrato stereofonico o un preamplicatore abbinato a due amplicatori monofonici e una coppia di cavi di potenza. Eseguire i collegamenti come indicato in Figura 7. Questo schema di connessione ha lo scopo di aumentare la qualità generale delle riproduzione sonora, in particolare per quanto riguarda la risoluzione dei dettagli alle basse frequenze. Utilizzare un amplicatore stereofonico o un preamplicatore abbinato a due amplicatori monofonici e due coppie di cavi di potenza. Rimuovere i ponticelli tra i morsetti ed eseguire i collegamenti come indicato in Figura 8. La bi-amplicazione apporta un generale miglioramento del suono riprodotto e, in particolare, una maggior dinamica e controllo delle basse frequenze. Utilizzare due amplicatori stereofonici o un preamplicatore abbinato a quattro amplicatori monofonici (possibilmente della stessa marca e modello) e due coppie di cavi di potenza. Rimuovere i ponticelli tra i morsetti ed eseguire i collegamenti come indicato in Figura 9.

I collegamenti vanno effettuati con gli apparecchi spenti!7 I diffusori acustici Electa Amator III non richiedono manutenzioni particolari se non una periodica pulizia generale. Per preservare la nitura dei diffusori, coprirli con il telo antipolvere in tessuto in dotazione, soprattutto se i diffusori acustici non vengono utilizzati per un periodo di tempo prolungato. Smaltimento delle apparecchiature elettriche ed elettroniche. Direttive RAEE 2002/95/CE - RoHS 2011/65/EU. Il simbolo del cestino barrato riportato sull’apparecchio indica che il prodotto, alla ne della propria vita utile, deve essere trattato separatamente dai riuti domestici. L’utente è responsabile del conferimento dell’apparecchio, a ne vita, alle appropriate strutture di raccolta. L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile, contribuisce ad evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composto il prodotto. Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento riuti, o al negozio / rivenditore in cui è stato effettuato l’acquisto. Per la pulizia delle parti in legno non utilizzare prodotti come cere o detergenti che potrebbero macchiare o danneggiare il legno o gli altoparlanti. Usare un panno morbido (ad esempio in microbra, come quello fornito in dotazione) eventualmente appena inumidito con il liquido del Kit per la pulizia, anch’esso fornito in dotazione. Il legno è un materiale naturale e sempre vivo, quindi sensibile agli agenti esterni. Evitare di posizionare il diffusore acustico in prossimità di fonti di calore o in vicinanza di nestre e vetrate, in particolar modo durante i mesi estivi. Non lasciare il diffusore acustico esposto ai raggi solari. Per l’eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti. Per la pulizia delle parti in marmo della base del diffusore e la base dello stand, si consiglia di utilizzare un panno inumidito con acqua o con comuni detergenti liquidi di tipo neutro a basso contenuto alcalino. Non utilizzare prodotti chimici aggressivi a basi fortiquali acetone, trielina, acidi , abrasivi, sgrassanti forti, alcol, limone o vino. Queste attenzioni conserveranno i Vostri diffusori acustici perfetti per molti anni. Il tempo contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderà sempre meglio quanto più sarà usata: sono le stesse regole che valgono per gli strumenti musicali a corda!

4 MANUTENZIONE E PULIZIA
