BEDIENUNGSANLEITUNG Electa Amator III Sonus Faber

5 DISPOSAL Risk of damage to the loudspeaker’s cabinet! Do not use cleaning products, furniture wax, liquid detergents, or alcohol. Do not use rough cloths. This device contains materials that can pollute the environment if disposed of improperly. The device must be disposed of at a designated sorted waste collection facility.14 DEUTSCH 1 ALLGEMEINE INFORMATIONEN INHALT Verehrter Kunde, Wir danken Ihnen und gratulieren Ihnen, dass Sie sich zum Hören Ihrer Lieblingsmusik für die Lautsprecher Electa Amator III entschieden haben. Die Lautsprecher Electa Amator III sind darauf ausgelegt, Ihnen sofort den größtmöglichen Hörgenuss zu verschaffen. Da es aber auch in unserem Interesse liegen muss, dass Sie die Klangleistungen nach Möglichkeit voll und sicher ausschöpfen, bitten wir Sie, vor der Installation diese Bedienungsanleitung sorgfältig zu lesen. Sollten Zweifel oder weitergehende Fragen bestehen, empfehlen wir Ihnen, sich an das technische Personal Ihres Händlers, an den ofziellen Vertrieb von Sonus faber in Ihrem Land oder auch direkt an Sonus faber zu wenden. Hierzu schreiben Sie bitte eine E-Mail an [e-mail]. Schließlich möchten wir Ihnen empfehlen, sich online unter www.sonusfaber.com zu registrieren: Sie werden somit von Sonus faber über alle Neuigkeiten, Initiativen und Aktionen informiert. Wir wünschen Ihnen einen unbeschwerten Musikgenuss! 1 Allgemeine Informationen 14

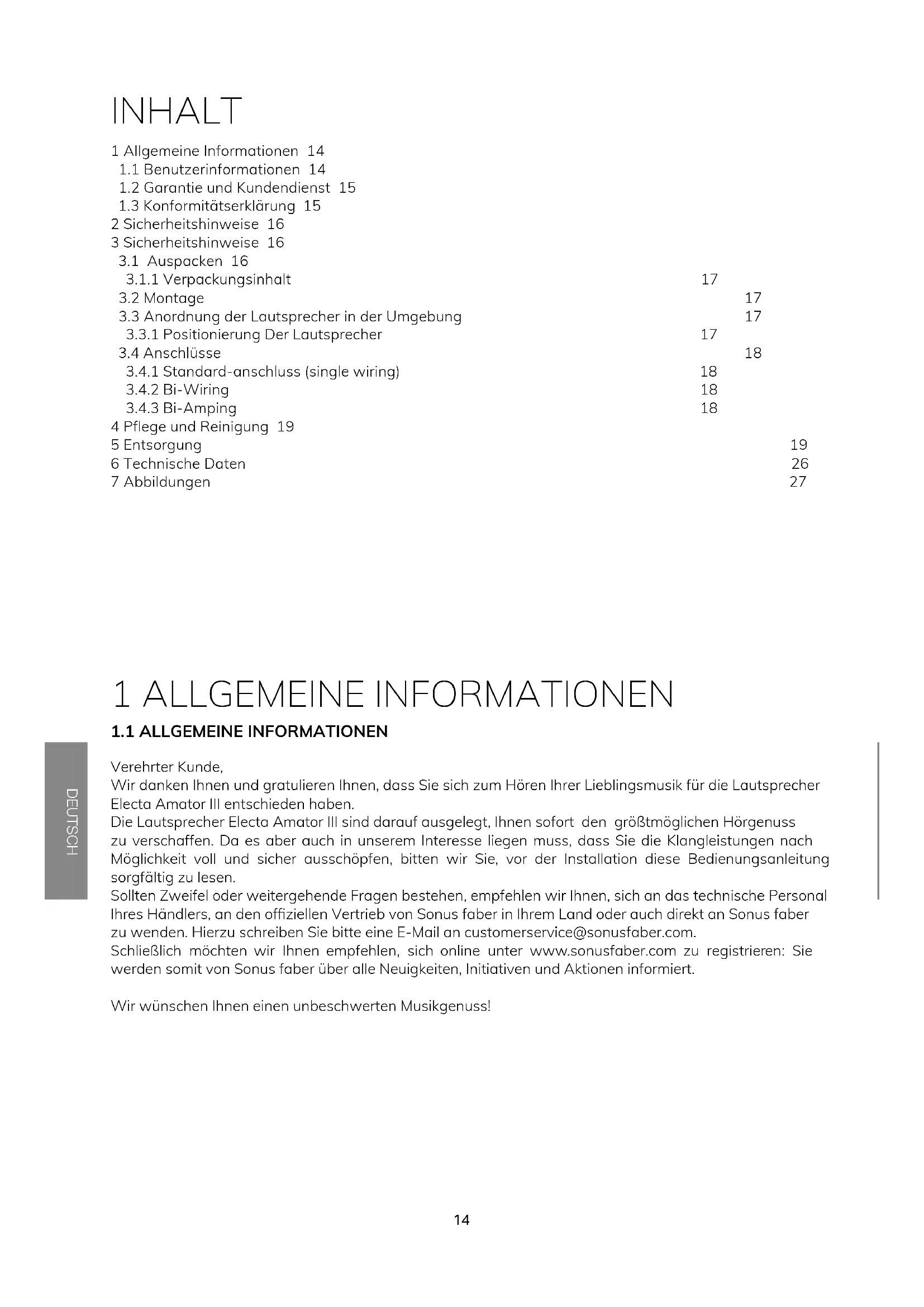

1.1 Benutzerinformationen 14

1.2 Garantie und Kundendienst 15

1.3 Konformitätserklärung 15

2 Sicherheitshinweise 16 3 Sicherheitshinweise 16

3.1.1 Verpackungsinhalt 17

3.3 Anordnung der Lautsprecher in der Umgebung 17

3.3.1 Positionierung Der Lautsprecher 17

4 Pege und Reinigung 19 5 Entsorgung 19 6 Technische Daten 26 7 Abbildungen 27

1.1 ALLGEMEINE INFORMATIONEN15

DEUTSCH Sonus faber SpA mit zentrale und Produktion Via Antonio Meucci, 10 - 36057 Arcugnano (VI) Italy, erklärt unter seiner alleinigen Verantwortung dass Electa Amator III welches sie gekauft haben in Übereinstimmung mit der: Richtlinien: 2014/30/EG (EMV) Elektromagnetische Verträglichkeit. 2011/65/EG (RoHS) Beschränkung der Verwendung bestimmter gefährlicher Stoffe in elekro und Elektronikgeräten. 2012/19/EG (WAEE) Uber elekro und Elektronik-altgeräte. 2006/1907/EG (REACH) Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe. 2001/95/UE (GPSD) Die allgemeine Produktsicherheit. Normen:

DIN EN 55013:2013 DIN EN 55020:2012

1.3 ERKLÄRUNG DER ÜBEREINSTIMMUNG

Die Lautsprecher Electa Amator III wurden nach höchsten Qualitätsanforderungen konzipiert und hergestellt. Es ist zwar unwahrscheinlich, aber möglich, dass ein Schaden oder eine Fehlfunktion auftritt. In diesem Fall wird für die von Ihnen erworbenen Lautsprechersysteme natürlich Garantie geleistet. Es gelten die Bestimmungen in dem Land, in dem das Produkt erworben wurde. Wenden Sie sich in diesem Fall an den Sonus faber-Händler, bei dem Sie das Produkt erworben haben, oder an den Sonus faber-Vertrieb Ihres Landes. Sie nden alle Kontakte auf unserer Webseite:

• https://www.sonusfaber.com/distributori-store/

• https://www.sonusfaber.com/en/distributors-stores/ Des Weiteren möchten wir Sie in Ihrem Interesse auf Folgendes hinweisen:

• Die Garantie deckt etwaige Baufehler der Lautsprecher ab;

• Bitte bewahren Sie den Kaufbeleg unbedingt auf, um ihn bei Bedarf dem Händler vorlegen zu können.

• Bewahren Sie die Originalverpackung der Lautsprechersysteme auf, um sie beim Einschicken zum Kundenservice unbeschadet transportieren zu können.

• Den Lautsprechersystemen muss eine Beschreibung der aufgetretenen Funktionsstörung bzw. des Defekts beigelegt werden. Bei folgenden Bedingungen verliert die Garantie ihre Gültigkeit:

• Das Produkt wurde unabhängig vom autorisierten Kundendienstzentrum von Sonus faber zerlegt oder verändert;

• Das Produkt wurde entgegen den Vorgaben in diesem Handbuch unsachgemäß gebraucht

• Lesen Sie diese Gebrauchsanweisung bewahren Sie sie zum Nachschlagen an einem geeigneten Ort auf.

• Stellen Sie die Füße des Ständers, falls dieser verwendet wird, so ein, dass die größtmögliche Stabilität gewährleistet ist.

• Vermeiden Sie es, Gegenstände auf die Lautsprecher zu legen, die ihre Stabilität beeinträchtigen können.

• Falls ein Lautsprecher auf nicht tragenden Bauteilen (z. B. Hängeböden, Holzpodeste usw.) oder an der Wand angebrachten Strukturen aufgestellt wird, ist vorher zu prüfen, ob diese das Gewicht der Lautsprecher tragen können. Kontrollieren Sie außerdem, ob genügend Reibung vorhanden ist, um eine Bewegung des Lautsprechers durch Vibrationen, die während des Betriebs entstehen, zu verhindern.

• Stellen Sie keine Gegenstände auf den Lautsprecher, die Flüssigkeiten, entzündliche Stoffe oder Stoffe enthalten, die in den üssigen Zustand übergehen können.

• Gehen Sie nach einem der in der Bedienungsanleitung angegebenen Anschlusspläne vor. Der parallele Anschluss zweier oder mehrerer Lautsprecher kann Ihren Verstärker beschädigen. Im Zweifelsfall fragen Sie bitte beim Händler Ihres Vertrauens nach.

• Beim Betrieb der Audio-Anlage vermeiden Sie bitte das Hören mit zu hoher Lautstärke oder in unmittelbarer Nähe der Lautsprecher. Bleibende Gehörschäden können die Folge sein. Halten Sie Kinder stets in einem Sicherheitsabstand von mindestens 50 cm vom Lautsprechersystem fern.

• In der Nähe der Lautsprecher entsteht ein elektromagnetisches Feld, das für Menschen und Haustiere ungefährlich ist, aber den Betrieb elektronischer Geräte wie Bildschirme oder Bildröhren-Fernseher stören kann, wenn diese in unmittelbarer Nähe der Lautsprecher aufgestellt werden. Sollte dies der Fall sein, stellen Sie die Geräte in größerem Abstand zu den Lautsprechern auf. Kreditkarten oder andere Karten mit Magnetstreifen nicht auf das Lautsprechersystem legen.

• Die Technik für den Betrieb der Lautsprecher basiert auf den Grundsätzen des Elektromagnetismus. Der Benutzer sollte deshalb gleichzeitig keine Geräte betreiben, die starke elektromagnetische Felder erzeugen und dadurch den Betrieb der Lautsprecher beeinträchtigen können. Vermeiden Sie es, Sende- und Empfangseinrichtungen wie etwa Mobiltelefone, schnurlose Telefone oder Teile von Gegensprechanlagen auf den Lautsprechern abzulegen.

• Die Lautsprecher nicht direkt an eine Lautsprecheranlage mit konstanter Spannung (wie etwa 100 V,

70.7 V oder ähnliches) anschließen. Dies könnte zu einer Überlastung der Anlage führen und somit

den Lautsprecher oder den Verstärker beschädigen.

• Audio- und Stromkabel nicht nebeneinander verlegen. In der Nähe des Stromkabels wird ein elektromagnetisches Feld erzeugt, das ein störendes Rauschen verursachen kann. Sollte diese der Fall sein auftreten, sorgen Sie für ausreichenden Abstand zwischen den Audio- und Stromkabeln. 2 SICHERHEITSHINWEISE 3 INSTALLATION Entpacken Sie die Lautsprecher wie folgt und beachten Sie dabei die Bilder in Kapitel 7, Abbildung 1 A, B, C und D: Halten Sie sich an folgende allgemeine Vorgaben:

• Die Verpackung mit einem Cutter öffnen. Die Klinge nicht ganz durchdrücken, um Schäden am Inhalt zu vermeiden.

• Heben Sie das Verpackungsmaterial für einen möglichen zukünftigen Transport auf.

• Tragen Sie beim Öffnen der Verpackung keine Uhren, Armbänder, Ringe oder Ähnliches, damit die Lautsprecherboxen und ihre Oberächen nicht verkratzen können. Gleiches gilt für mögliche Metallteile an der getragenen Kleidung wie etwa Reißverschlüsse, Knöpfe, Gürtelschnallen, Nieten, usw.

Die Lautsprecher mit beiden Händen gut festhalten, damit sie nicht fallen. Werden die beschriebenen Vorgänge von zwei Personen ausgeführt, sind mehr Sicherheit und eine bequemere Handhabung gewährleistet. Die Verpackungsmaterialien sind potentiell umweltschädlich. Entsorgen Sie diesen Materialien nicht mit dem gewöhnlichen Hausmüll, sondern bringen Sie diese in ein entsprechendes Entsorgungszentrum. Bewahren Sie das Verpackungsmaterial für Kinder unzugänglich auf. Bei Verschlucken besteht Vergiftungs- und Erstickungsgefahr.17 DEUTSCH Zusätzlich zum Lautsprecherpaar enthält das Paket:

• 2 Magnetische Abdeckungen

• 2 Staubabdeckungen aus Stoff

• 8 Stifte und 8 Muttern

• 4 Befestigungsschrauben Wenn eines oder mehrere dieser Artikel fehlen, wenden Sie sich an den Händler, bei dem der Kauf getätigt wurde. Beachten Sie dazu die Abbildungen in Kapitel 7, Abbildung 2, 3 und 4. Die Lautsprechersysteme Electa Amator III wurden so konzipiert, dass sie sich problemlos in jeden Kontext einfügen. Um die beste Leistung zu erzielen, orientieren Sie sich an den Bildern von Kapitel 7, Abbildung 5 und 6. Die Gestaltung des Hörraumes und die Platzierung der Lautsprecher wirken sich auf die Leistung des gesamten Wiedergabesystems aus. Beispielsweise kann ein unregelmäßig geformter Raum die Leistung im Raum grundsätzlich verbessern, indem er die Bildung von stehenden Wellen begrenzt, während ein quaderförmiger Raum eher dazu geeignet ist, ausgewogene Klangbilder zu erzeugen. Teppiche und Vorhänge haben einen positiven Einuss auf die Raumakustik und tragen zur Absorption der ersten Reexionen und zur Reduzierung des Nachhalles bei. Es gibt keine festen Regeln, die für alle Umgebungen allgemeingültig sind. Trotzdem besteht ein guter Lösungsansatz für das Problem der Anordnung der Lautsprecher im Raum darin, den Grundriss des Hörraums idealerweise in drei Bereiche mit gleicher Fläche aufzuteilen, wie die gestrichelten Linien in Abbildung 5 zeigen. Nun die Lautsprecher auf der ersten Linie (A), und zwar ausreichend weit von den Seitenwänden entfernt, positionierten. Die Stelle, an der gehört werden soll, ist auf der zweiten Linie (B) zu platzieren. Dies minimiert unerwünschte akustische Effekte durch starke Erstreexionen, die entstehen würden, wenn die Lautsprecher in der Nähe von Wänden und Ecken des Raumes aufgestellt werden. Abbildung 6 zeigt, wie die Achsen der Lautsprecher an der Stelle des Hörers zusammenlaufen und sich dort kreuzen sollten. Auf diese Weise wird die klassische Stereo-Anordnung eines „gleichseitigen Dreiecks” geschaffen. Dabei werden letztendlich die Lautsprecher buchstäblich auf die Ohren des Hörers zeigend ausgerichtet und eine klarere Fokussierung des Stereobildes wird ermöglicht. Wir sind uns bewusst, dass die erläuterte Vorgehensweise für die Schaffung nahezu idealer Hörbedingungen nicht für alle Kunden machbar ist. Bedingt ist dies durch objektive Schwierigkeiten, denn die häusliche Umgebung muss vor allem praktischen Wohnanforderungen genügen. Trotzdem empfehlen wir, die beiden Lautsprecher fern von den Raumecken und den Seitenwänden zu platzieren und von der Rückwand einen Abstand von mindestens 1 Meter einzuhalten. Der Abstand der beiden Lautsprecher sollte mindestens 1,8 Meter betragen. Der Ort des Hörens sollte etwa 1,1 m über dem Boden liegen. Nach einer ersten Nutzungsphase ist möglicherweise eine Änderung des Abstandes zwischen den Lautsprechersystemen sowie zwischen den einzelnen Lautsprechern und dem Ort des Hörens erforderlich.

3.3 ANORDNUNG DER LAUTSPRECHER IN DER UMGEBUNG

3.3.1 POSITIONIERUNG DER LAUTSPRECHER18

DEUTSCH Beachten Sie dazu die Abbildungen in Kapitel 7, Abbildung 7, 8 und 9. Nach der Positionierung der Lautsprecher müssen sie angeschlossen werden. Die Anschlussklemmen eignen sich für Gabel-Kabelschuhe, abisoliertes Kabel oder Bananenstecker. An den Klemmen der Lautsprecher Electa Amator III sind Steckbrücken montiert, über die die Lautsprecher wie nachfolgend beschrieben angeschlossen werden können. Je nach Anschlussmodus müssen diese Brücken eventuell entfernt werden. Ein korrektes Festziehen der Klemmen und ihre regelmäßige Überprüfung tragen zur Verbesserung der Leistung bei. Verwenden Sie einen integrierten Stereoverstärker oder einen Vorverstärker mit zwei Mono-Verstärkern und ein Lautsprecherkabelpaar. Führen Sie die Anschlüsse wie in Abbildung 7 angegeben aus. Durch dieses Anschlussschema soll die allgemeine Wiedergabequalität erhöht und insbesondere die Auösung der Details bei niedrigen Frequenzen verbessert werden. Verwenden Sie einen Stereoverstärker oder einen Vorverstärker mit zwei Mono-Verstärkern und zwei Lautsprecherkabelpaare. Entfernen Sie die Brücken zwischen den Klemmen und führen Sie die Anschlüsse aus wie in Abb. 8 angegeben. Das Bi-Amping verbessert allgemein die Tonwiedergabe, insbesondere die Dynamik und die Kontrolle niedriger Frequenzen. Verwenden Sie zwei Stereoverstärker oder einen Vorverstärker vier zwei Mono-Verstärkern (eventuell der gleichen Marke und des gleichen Modells) und zwei Lautsprecherkabelpaare. Entfernen Sie die Brücken zwischen den Klemmen und führen Sie die Anschlüsse aus wie in Abb. 9 angegeben.

Der Anschluss muss bei ausgeschaltetem Gerät erfolgen.19 DEUTSCH Außer einer regelmäßigen allgemeinen Reinigung erfordern die Lautsprecher Electa Amator III keine besondere Pege. Zur Oberächenkonservierung des Lautsprechersystems sollte es mit der mitgelieferten Staubschutzhülle abgedeckt werden, insbesondere wenn die Lautsprecher über einen längeren Zeitraum nicht benutzt werden. Entsorgung von Elektro- und Elektronikaltgeräten. Richtlinie WEEEE 2012/19/EU - RoHS 2011/65/EU. Das Symbol mit der durchgestrichenen Mülltonne auf dem Produkt bedeutet, dass das Altgerät separat vom normalen Hausmüll entsorgt werden muss. Das Altgerät muss vom Nutzer einem entsprechenden Entsorgungszentrum zugeführt werden. Eine korrekte Mülltrennung des Altgeräts ist erforderlich, um es umweltgerecht entsorgen und recyceln zu können. Auf diese Weise leisten Sie einen positiven Umweltbeitrag und fördern das Recycling der Materialien, aus denen das Produkt gebaut wurde. Detaillierte Informationen zu den Entsorgungssystemen erhalten Sie beim örtlichen Müll- und Entsorgungsamt oder bei Ihrem Händler, bei dem Sie das Gerät erworben haben. Die Holzteile nicht mit Produkten wie Wachs oder Reinigungsmitteln reinigen, welche das Holz oder die Lautsprecher eckig werden lassen oder beschädigen könnten. Es wird empfohlen, einfach ein weiches Tuch (z. B. aus Mikrofaser, wie das im Lieferumfang enthaltene Tuch) zu benutzen und es bei Bedarf mit der Reinigungsüssigkeit des beiliegenden Reinigungssets leicht zu befeuchten. Holz ist ein natürlicher, lebendiger Werkstoff, der empndlich auf äußere Einüsse reagiert. Wir raten, das Lautsprechersystem besonders in den Sommermonaten nicht in der Nähe von Wärmequellen, Fenstern oder Glasächen aufzustellen. Die Lautsprecher vor Sonnenstrahlen schützen. Für den Staub, der sich auf dem Möbelstück, den Frontpaneelen und den Lautsprechern abgesetzt hat, verwenden Sie bitte einen weichen Pinsel. Gehen Sie äußerst vorsichtig, vor, um die empndlichen Lautsprechermembranen nicht zu beschädigen. Zur Reinigung der Marmorteile des Lautsprecher-Fußes und des Ständers empfehlen wir ein mit Wasser angefeuchtetes Tuch oder handelsübliche neutrale Reinigungsmittel mit geringem Alkaligehalt. Es sollten keine starken Grundchemikalien wie Aceton, Trichlorethylen, Säuren, Schleifmittel, starke Entfettungsmittel, Alkohol, Zitrone oder Wein verwendet werden. Auf diese Weise halten Sie Ihre Lautsprecher jahrelang in tadellosem Zustand. Mit der Zeit wird sich der Klang weiter verbessern, weil sich die die Bewegungsteile (Membranen und Aufhängungen) erst einspielen müssen. Der Schallraum reagiert immer besser, je häuger er gebraucht wird: genauso wie bei Saiteninstrumenten!

4 PFLEGE UND REINIGUNG

5 ENTSORGUNG Beschädigungsgefahr für das Lautsprechermöbel! Verwenden Sie keine Reinigungsmittel, Möbelwachse, Reinigungsüssigkeiten oder Alkohol. Keine rauen Tücher verwenden. Das Gerät enthält Materialien, bei unsachgemäßer Entsorgung umweltschädlich sein können. Dementsprechend muss das Gerät zur Entsorgung einem Mülltrennungszentrum zugeführt werden.20 FRANÇAIS

ABBILDUNGEN / ILLUSTRATIONS
