MANUALE UTENTE Amati G5 Sonus Faber

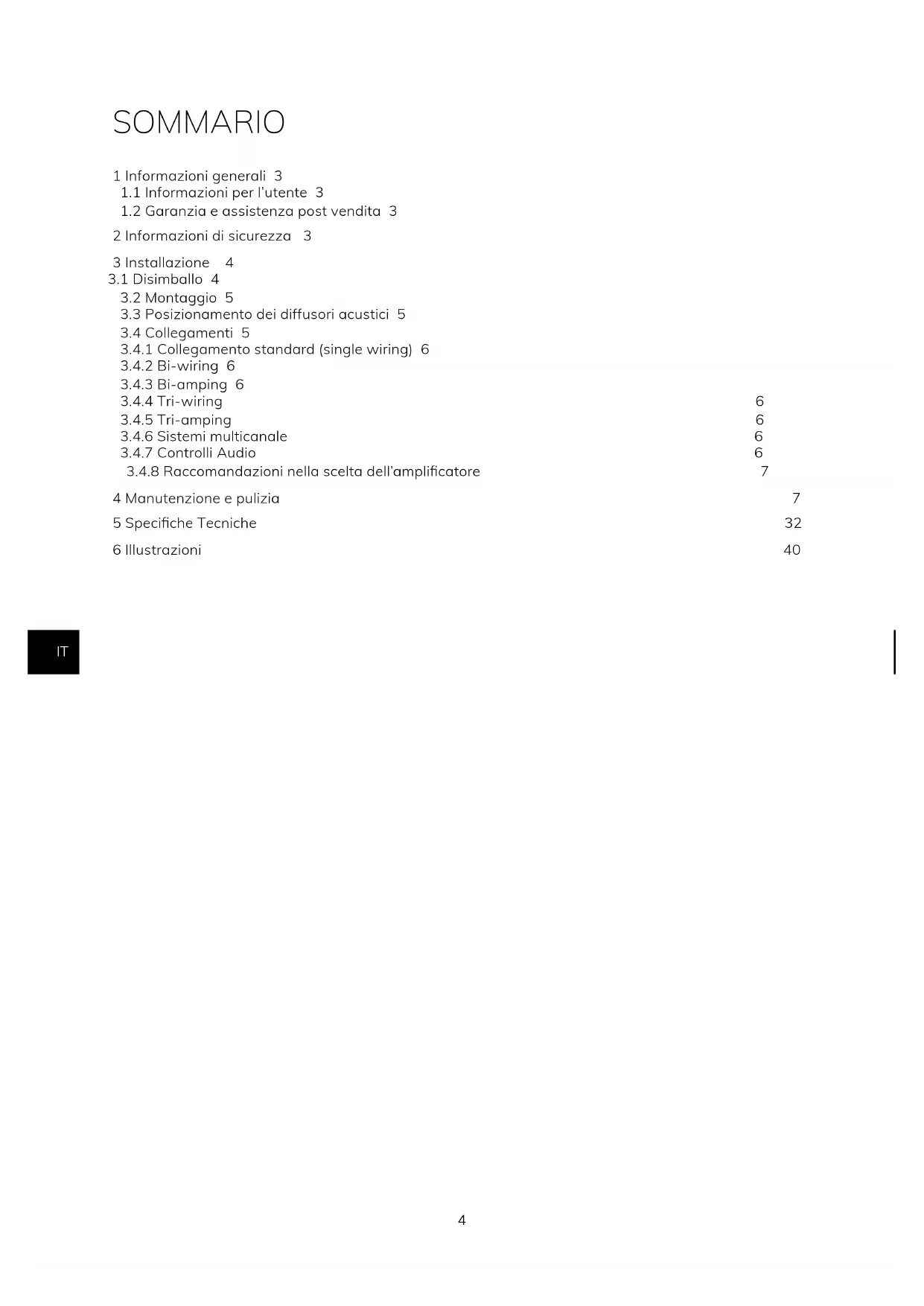

SOMMARIO 1 Informazioni generali 3

1.1 Informazioni per l’utente 3

1.2 Garanzia e assistenza post vendita 3

2 Informazioni di sicurezza 3 3 Installazione 4

3.3 Posizionamento dei diffusori acustici 5

4 Manutenzione e pulizia 7 5SpecicheTecniche 32 6 Illustrazioni 40IT

1 INFORMAZIONI GENERALI Gentile Cliente, desideriamo ringraziarLa e complimentarci con Lei per aver scelto i diffusori acustici Sonus faber per l’ascolto della sua Musica preferita. Questi preziosi diffusori acustici sono pensati per procurarLe immediatamente la massima soddisfazione, mapoichéènostroprecisointeressecheLeiottengailmigliorrisultatopossibilenell’ascolto, La invitiamo a leggere attentamente, prima dell’installazione, questo manuale d’istruzioni d’uso e manutenzione. Qualora dovessero sorgerLe dubbi o curiosità, Le consigliamo di rivolgersi al personale tecnico del Suo puntovendita,aldistributoreufcialeSonusfaberdellanazioneincuiviveoprenderecontattodirettamente con Sonus faber scrivendo a [e-mail]. Inne, Le suggeriamo vivamente di registrarsi on-line sul sito www.sonusfaber.com: in questo modo verrà informato da Sonus faber di tutte le novità, iniziative ed eventuali promozioni. Buona musica!

1.1 INFORMAZIONI PER L’UTENTE

2 INFORMAZIONI DI SICUREZZA

Leggere il presente manuale d’istruzioni e conservarlo in luogo a portata di mano per ogni eventuale esigenza.

• Quando si posizionano i diffusori o lo stand, avvitare completamente i piedini di supporto ed assicurarsi diposizionareildiffusoresuunasupercieperfettamentepiana,solidaedorizzontale.

• Evitarediappoggiarealdiffusoreacusticooggettiestraneichepossanocomprometternelastabilità.

• Nel caso di collocazione deldiffusoreacustico su superci di appoggioottanti (es. soppalchi, rialzi inlegnoecc.)o amuro,vericareinviapreliminarechelaportatasiasufcientea sostenereilpeso dei diffusori acustici. Vericare inoltre che sussista un attrito sufciente ad evitare spostamenti del diffusore acustico causati dalle vibrazioni prodotte in condizioni operative.

• Evitarediappoggiaresuldiffusoreacusticooggetticontenentiliquidiosostanzeinammabilioingrado di liquefarsi.

• Attenersiadunodeglischemidicollegamentoindicatiinquestomanualediistruzione.Ilcollegamento in parallelo di due o piùdiffusori acusticipuò danneggiareil Vostro amplicatore. In caso di dubbio rivolgersialVostrorivenditorediducia.

1.2 GARANZIA E ASSISTENZA POST VENDITA

I nostri diffusori acustici sono stati progettati e fabbricati secondo i più alti standard qualitativi. Tuttavia, qualora sivericasseunguastoounmalfunzionamento,iprodottiSonusfabersonocopertidaunagaranziastandard checomprendetuttiidifettidifabbricazione,tecniciodimateriali,perdue(2)annidalladatadiacquistodel consumatore. LainformiamocheèpossibileestendereilperiododigaranziaregistrandoilSuoprodottosu https://www.sonusfaber.com/en/register-product/. Per maggiori informazioni, consigliamo di approfondire le condizioni di garanzia su www.sonusfaber.com/warranty-policy. Inoltre,nelSuointeresse,cipermettiamodifarepresentequantosegue:

• La garanzia sui diffusori acustici copre eventuali difetti di costruzione;

• Conservare il documento comprovante l’acquisto in modo da poterlo esibire al rivenditore in caso di necessità;

• Conservarel’imballooriginaledeidiffusoriacusticiperchépossanoesseretrasportatisenzadanniincaso di spedizione presso il centro assistenza autorizzato;

• I diffusori acustici devono essere accompagnati da una descrizione del malfunzionamento o del difetto eventualmente riscontrato. Leseguenticondizionifannodecaderelagaranziasulprodotto:

• Ildiffusoreacusticoèstatosmontatoomodicatodapersonalediversodaquellodelcentroassistenza autorizzato da Sonus faber;

3 INSTALLAZIONE Nel corso del funzionamento dell’impianto audio evitare un ascolto ad alto volume ed in prossimità deglialtoparlanti.Ciòpuòprovocaredannianchepermanentiall’apparatouditivo.

• Mantenere i bambini ad una distanza di sicurezza di almeno 50 cm dal diffusore acustico.

• Gli altoparlanti producono attorno ad essi un campo elettromagnetico innocuo per l’essere umano eperglianimalimachepuòdisturbareilfunzionamentodiapparecchiatureelettronichecomemonitor etelevisoriconschermoatubocatodicoqualoraquestevenganocollocatenelleimmediatevicinanze del diffusore acustico. Nel caso in cui ciò si verichi, aumentare la distanza di tali apparecchiature dai diffusori acustici. Non appoggiare sul diffusore acustico carte di credito o simili a lettura magnetica perevitarechepossanosmagnetizzarsi.

• La tecnologia di funzionamento degli altoparlanti verte su principi dell’elettromagnetismo, pertanto l’utilizzatore dovrà evitare di utilizzare apparati che generino forti campi elettromagnetici, i quali potrebbero disturbare il funzionamento dei diffusori acustici. Evitare di appoggiare sul mobile dei diffusori apparati di ricetrasmissione come telefoni cellulari, cordless, sistemi intercom, ecc.

• Non collegare i diffusori acustici direttamente ad un impianto per diffusione sonora a tensione costante (100 V, 70.7 V o simili). Ciò può determinare il sovraccarico dell’impianto con possibile danneggiamento deldiffusoreacusticoe/odellacentralinadiamplicazione.

• CollegareildiffusoreadunasorgentecerticataPS1secondolaIEC62368-1.

• Non avvicinare tra loro cavi audio e cavi dell’alimentazione elettrica. In prossimità dei cavi di alimentazione èpresenteuncampoelettromagneticochepuòcausareunfastidiosoronzio.Inquestocaso,provvedere ad allontanare tra di loro cavi audio e cavi di alimentazione.

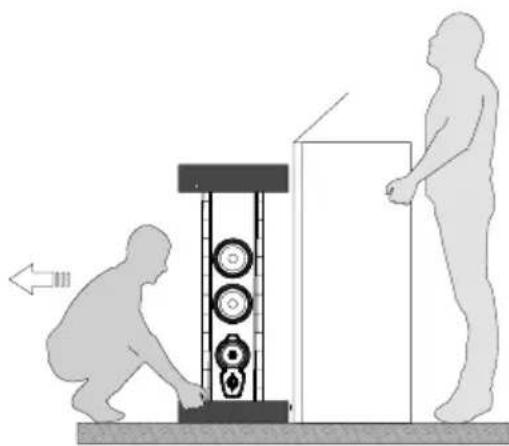

• Utilizzare questi sistemi di altoparlanti per uso domestico. Non devono essere utilizzati a volumi elevatioadistribuzionecontinuadelsuono,comeadesempioperunadiscotecaoperl’amplicazione del suono.Un’intensità di segnale talenon è compatibile con il corretto funzionamento del sistema di altoparlanti e può causare guasti irreversibili e, in alcuni casi, l'inizio di un incendio. Procedere al disimballo come indicato di seguito. Fare riferimento alle illustrazioni del capitolo 6. Seguireleseguentiindicazionigenerali:

• Èconsigliabiledisimballareiprodottiilpiùvicinopossibileallaposizionenale

• Usare un attrezzo appropriato per aprire l’imballo. Non inserire a fondo la lama per evitare di danneggiare il contenuto.

• Conservare gli imballi per eventuali futuri trasporti.

• Nonindossareorologi,braccialetti,anelli,etc.perevitaredigrafareidiffusoriacusticieleloroniture. Uguale attenzione si dovrà porre nella protezione da eventuali elementi metallici presenti nell’abbigliamento indossatoqualicerniere,bottoni,bbie,rivetti,ecc.

• Controllare il contenuto dell’imballo (fare riferimento al capitolo 5 – Speciche Tecniche). In caso dimancanzadiunoopiùdiquestiarticoli,avvertireilrivenditoredoveèstatoeffettuatol’acquisto.

• Fare attenzione a non toccare gli altoparlanti durante le operazioni di disimballo.

Tenere saldamente i diffusori acustici con entrambe le mani per evitare di farli cadere. Le operazioni indicate sono svolte con maggiore sicurezza e comodità da due persone. Nel caso di impiego di uno stand dedicato, quest’ultimo può essere utilizzato unicamente conidiffusoriacusticiperiqualiessoèstatoprogettato. L’uso con altri modelli di diffusori acustici può provocare danni e lesioni. I materiali da imballaggio possono essere inquinanti. Non smaltire questi materiali come riuti domestici ma consegnarli ad un centro raccolta ericiclodeiriuti. Non lasciare i materiali per l’imballaggio a disposizione dei bambini! Possibilità di avvelenamento o soffocamento a causa di ingestione.IT

Fare riferimento alle illustrazioni del capitolo 6. Questi diffusori acustici sono stati progettati per essere facilmente inseribili in ambiente. In ottica di ottenere I migliori risultati possibili, fare riferimento alle illustrazioni del capitolo 6. Laconformazionedell’ambientediascoltoeilposizionamentodeidiffusoriacusticiinuenzanolaresaditutto il sistema di riproduzione sonora. Per esempio, di base una stanza di forma irregolare può migliorare la risposta in ambiente in quanto viene ad essere limitata la formazione di onde stazionarie, mentre una stanza a forma diparallelepipedoètendenzialmentepiùidoneaagenerareimmaginisonoreequilibrate. La presenza di tappeti e tendaggi inuisce positivamente sull’acustica dell’ambiente, contribuendo all’assorbimentodelleprimeriessioniedalladiminuzionedellariverberazione. Per quanto concerne la disposizione dei diffusori in ambiente, non esistono regole sse e universalmente valide per ogni ambiente. Tuttavia, un buon approccio consiste nel cominciare dividendo idealmente la pianta della stanza d’ascolto, ipotizzata di forma rettangolare, in tre aree di pari supercie. Come mostrato nelle illustrazioni del capitolo 6, suggeriamo di posizionare i diffusori acustici sulla prima delle linee così individuate (A), ad una distanza tra loro di non meno di 1,8 metri, adeguatamente distanziati dalle pareti laterali, mentre il punto d’ascolto sarà al centro della seconda linea (B). In questomodo si minimizzanoeffetti acustici indesiderati derivantida intenseprime riessioni e risonanza ambientalichesigenererebberoconidiffusoriacusticipostiinprossimitàdeimuriedegliangolidellastanza. Il puntamento dei diffusori dovrebbe essere tale da fare convergere le emissioni verso la testa dell’ascoltatore, iltuttoaformareunacongurazionediascoltoatriangoloequilatero.Questoaccorgimentoconsentediottenere la migliore messa a fuoco dell’immagine sonora ricostruita. La profondità della stessa dipende poi dalla distanza tra i diffusori acustici e la parete posteriore. Nella consapevolezza che il semplice procedimento esposto, volto a creare delle condizioni d’ascoltovicine a quelle ottimali, non saràapplicabile da tutti i nostri clienti a causa di oggettive problematichelegate alla vivibilità degli ambienti domestici, consigliamo quantomeno di posizionare i due diffusori lontano dagli angoli della stanza e ad una distanza dalle pareti laterali e dalla parete di fondo di almeno 1 metro. I due diffusori dovrebberoesseredistantialmeno1,8metril'unodall'altro.Ilpuntod’ascoltoottimaleèprevistochesitrovi ad una altezza dal pavimento di 1,1 metri circa. La distanza tra gli altoparlanti stessi e tra gli altoparlanti e il punto di ascolto può essere successivamente regolata come desiderato. Seglialtoparlantidevonoessereposizionatisuunoscaffale,ladistanzaèdialmenounmetroemezzoe si consiglianosupercidiugualealtezza. Alcuni altoparlanti sono dotati di una maschera tendilo, che si trova all’interno del kit degli accessori. Fareriferimentoalcapitolo6(Illustrazioni)eseguireattentamenteleseguentiistruzioni:

• Inserire i perni dell’asticella della maschera tendilo nei relativi fori, iniziando dalla parte inferiore dell'altoparlante;

Durante il posizionamento o la rimozione della maschera tendilo, fare attenzione a non danneggiare la parte frontale dell’altoparlante. Icollegamentivannoeffettuaticongliapparecchispenti! Unavoltacheidiffusoriacusticisonostatiposizionatisipuòprocedereallorocollegamento.Fareriferimento alle illustrazioni del capitolo 6.

Quantodettoinprecedenzasiapplicaanalogamenteanchenelcasodiimpiantimulticanale.Evidentemente lo schema di collegamento diviene piuttosto complesso in quanto il numero di amplicatori aumenta con il numero dei canali. Diffusoriacusticitoprangedannoall’utilizzatorelapossibilitàdiregolarel’uscitaacusticaallebassee/oallealte frequenze.L’entitàdellaregolazioneconsigliabiledipendedalgustodichiascoltaedallespecichepeculiarità dell’ambiente, ovvero dall’assorbimento della stanza e dalla diffusione delle componenti sonore di bassa frequenza. Consistenel pilotaggio deidiffusori acustici(di solitouna coppia) conun singoloamplicatore stereofonico, oppureconunacoppiadiamplicatorimonofonici,utilizzandosoltantouncavobipolaredipotenzaperciascun canale.Completareilcollegamentocomeindicatonellarelativagura. Questo schema permette di differenziare i cavi bipolari di potenza, da collegare alle sezioni Bassi e alle sezioni Medio-alti dei diffusori acustici. Il pilotaggio dei diffusori acustici (di solito una coppia) avviene con un singoloamplicatorestereofonico,oppureconunacoppiadiamplicatorimonofonici,utilizzandocavibipolari di potenza distinti per ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare ilcollegamentocomeindicatonellarelativagura. QuestoschemaèunaevoluzionedelcollegamentoBi-wiringepermettedidifferenziareanchegliamplicatori da collegare alle sezioni Bassi e alle sezioni Medio-alti dei diffusori acustici. Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvieneconduedistintiamplicatoristereofonici,oppure con due coppie di amplicatori monofonici,utilizzandocavi bipolari di potenza distinti per ciascuna sezione di ingresso del diffusore acustico. Rimuovereiponticelliecompletareilcollegamentocomeindicatonellarelativagura. QuestoschemadicollegamentoèunaestensionedelloschemaBi-wiringperdiffusoriacusticicontresezioni diingressoseparabili.Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvieneconunsingoloamplicatore stereofonico, oppure con una coppia di amplicatori monofonici, utilizzando cavi bipolari di potenza distinti per ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento comeindicatonellarelativagura.Mantenendoiponticellitraduecoppiediterminalidiingresso(normalmente mediobassiemedio-alti),ècomunquepossibilel’implementazionediunoschemabi-wiring. QuestoschemadicollegamentoèunaestensionedelloschemaBi-ampingadiffusoriacusticicontresezioni diingressoseparabili.Ilpilotaggiodeidiffusoriacustici(disolitounacoppia)avvienecontredistintiamplicatori stereofonici, oppure con tre coppie di amplicatori monofonici, utilizzando cavi bipolari di potenza distinti per ciascuna sezione di ingresso del diffusore acustico. Rimuovere i ponticelli e completare il collegamento comeindicatonellarelativagura.Mantenendoiponticellitraduecoppiediterminalidiingresso(normalmente mediobassiemedio-alti),ècomunquepossibilel’implementazionediunoschemabi-amping. I terminali di connessione di cui sono dotati i diffusori acustici consentono di collegare cavi terminati con cavo spellato, forcelle o banane. Sistemi di altoparlanti con connessione bi- o tri-wiring sono dotati di ponticelli checonsentonodiimplementarevarischemidicollegamento. Asecondadiqualeschemasiintendaadottare,dettiponticellipotrebberodoveressererimossi. Un corretto serraggio e una verica periodica dei terminali contribuirà ad ottenere e mantenere prestazioni ottimali.

La potenza di uscita richiesta ad un amplicatore in condizioni medie di uso dipende dalle caratteristiche del sistema di altoparlanti (impedenza nominale e sensibilità) e dalle condizioni di ascolto (livello sonoro medio edistanzadiascolto).Nellatabellasuccessiva,atitolodiesempio,èriportatoilcasodiundiffusoreacustico diimpedenzanominale4ohmedunasensibilitàdi92dBSPL. I diffusori acustici non necessitano di manutenzioni particolari se non di una periodica pulizia generale. Perpreservarelanituradeidiffusoriacustici,coprirliconlaprotezioneintessutofornitaindotazione,soprattutto se i diffusori non vengono utilizzati per un periodo di tempo prolungato. Per la pulizia delle parti legno non utilizzare prodotti come cere o detergenti che potrebbero macchiare odanneggiareillegnooglialtoparlanti.Usareunpannomorbidoinmicrobra(comequellofornitoindotazione ovepresente)eventualmenteappenainumidito.Illegnoèunmaterialenaturaleesemprevivo,quindisensibile agli agenti esterni. Evitareilposizionamentodeldiffusoreacusticoinprossimitàdifontidicaloreoinvicinanzadinestreevetrate non protette da tendaggi, in particolar modo durante i mesi estivi. Non esporre il diffusore acustico ai raggi solari diretti. Per l’eventuale polvere depositata sul mobile, sui pannelli frontali e sugli altoparlanti, usare un pennello morbido facendo molta attenzione a non danneggiare le delicate membrane degli altoparlanti. Per la pulizia delle parti in marmo (ove presenti) della base del diffusore e la base dello stand, si consiglia di utilizzare un panno inumidito con acqua o con comuni detergenti liquidi di tipo neutro a basso contenuto alcalino. Perlacuradellesupercimetallicheedivetro,utilizzareilpannoeilliquidoindotazione(ovepresenti).Non utilizzareprodotti chimiciaggressivi a basi forti qualiacetone, trielina, acidi, abrasivi, sgrassantiforti, alcol, limone o vino. Queste attenzioni conserveranno i diffusori acustici perfetti per molti anni. Il tempo contribuirà a migliorare il suono per effetto del rodaggio delle parti in movimento (membrane e sospensioni) e la camera acustica risponderàsempremeglioquantopiùsaràusata:sonolestesseregolechevalgonoperglistrumentimusicali a corda! Programmisonori con fattoridi crestapiù elevati richiedono amplicatori di potenzacon maggiore margine di tensione di uscita, mentre la potenza media del segnale audio si mantiene normalmente piuttosto bassa. Lasceltadegliamplicatorivaquindifattatenendocontonontantodelvaloredellapotenzamediaerogata per bassi livelli di ascolto ma, soprattutto, della gestione di quei brevissimi istanti in cui il segnale musicale raggiungepicchistraordinariamenteelevati.

4 MANUTENZIONE E PULIZIA

Conicontrolliaudioindeterminateposizioni,puòvericarsiunadiminuzioneacertefrequenze dell’impedenza complessiva del diffusore acustico. È pertanto sempre raccomandabile l’impiego di cavi di elevata qualità (bassa resistenza e bassa reattanza per metro lineare) ediamplicatoridipotenzaconelevatacorrentediuscita. Rischiodidannialmobiledeldiffusore! Non usare prodotti per la pulizia, cere per mobili, liquidi detergenti o alcool. Non usare panni ruvidi. Distanza di ascolto Potenzadiuscitarichiestadell’amplicatore (min. Pavg per canale*) Corrispondente Potenza del segnale audio (per canale*) 2 m 40 W 0.8 W

• per un livello di ascolto medio alla distanza di ascolto pari a 82 dBSPL, segnale musicale con 20 dB di fattore di crestaIT
