MANUALE UTENTE Alan 42 DS MIDLAND

1 ricetrasmettitore CB portatile
caricatore da muro per pacco batterie da 8 stili
pacco vuoto per batterie alcaline da 6 stili tipo AA
pacco batterie vuoto da 8 stili tipo AA per batterie ricaricabili con presa di ricarica
adattatore per uso in auto con presa per antenna esterna
custodia antigraffio
antenna
attacco a cintura
cinghia da polso

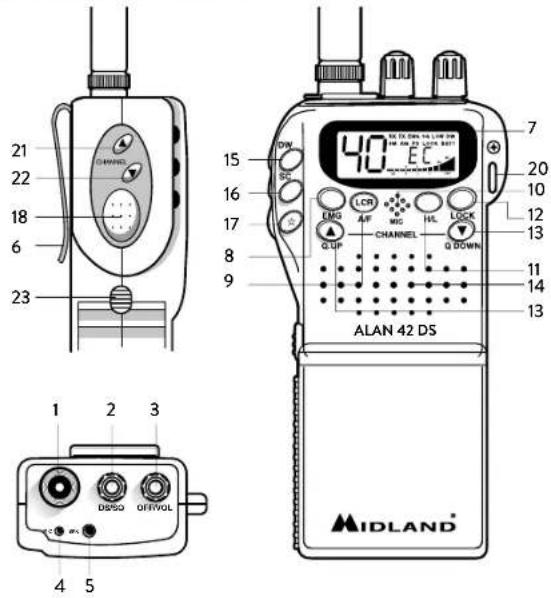

Descrizione comandi

1. Connettore antenna: A casa prese va inserta l'antenna in dozione con l'innesto a bianetta. Per estendere i raggio di copertura, si possono utilizzare antennone estcene vecolari o più efficienti.
2. Manopola squelch: permette di eliminare i fastidiosi rumori in fase di rivezione e di operare in modalità DS (Digital Squelch).

3. Manopola Off-Volume
   Posizione OFF: Apparato spento
   Posizione Volume: Ruotando la manopola, regolare il volume al livello desiderato.
   Ruotando la manopola verso destra, il volume viene alzano, rotando la stessa menopola verso sinistra, il volume viene abbassato.

4. Presa microfono esterno: Collegare inserendo nell'apposto spinotto il microfono altoparlante (o vox) accessory.

5. Presa altoparlante esterno: Collegare inserendo all'apposto spinotto il microfono altoparlante (o vox) accessory.

6. Attacco cintura

7. Display retroilluminato multifunzione

Il display a cristali liquidi è stato espressamente progettato per indicare la modalità operativa.

a. EMG: indicatore lampeggianca canal d'emergenza activato
b. Numero canai selezionati (ca1 a 40)
c. LOCK: indicator funzione blacco tastiera attenuata
d. BATT: indicator batterie scariche
e. AM/FM: indicatore del mode di emissione e dell'attivazione del filtro N.B. (in cui lo scenario è il significatore di lampeggiante)
f. SC indicatore funzione SCAN attiva
g. DW: Dual Watch
h. P.S.: indicatori funzione SAVE ativata
i. LOW: indicatore di bassa potenza
j. Indicatore di intensità del segnale ricevuto e di potenza di segnale trasmesser.
k. RX/TX: indicatore ricezione (RX) e trasmissione (TX)
I. Banda di frequenza selezionata

1. Pulsante EMG: canale d'emergenza. Premendo quello tasto l'apparato si posizionera automaticamente sul canale 9 canale d'emergenza. Sul display lampeggeria EMG e non sare possible cambiare accidentlmente il canale. Per disinserreQuesta funzione, premere di nuovo tasto.
2. Pulsante A/F-LCR:por selezione il modo di emissione (AWFM). La relativa scolta sera visualizzata sul display. Se inoltre si selezione una banda di frequenza

che opera solamente la medallite FM, il tasto“A/F-LCR”attiva la funzione LCR (richiamo ultimo canelo utilizzato).

1. Microfono: durante la transmissione, parlare con un tono di voce normale verso il microfono

2. Pulsante H/L: Sezione livello di potenza in trasmissione. All'accessione l'apparato trasmette sempre con il livello più alto ("HIGH") di potenza. Premendo quello tasto l'apparato Trasmeltera con potenza ridotta, visualizzando nel contempo sul display la scritta "LOW". Premere nuovamente quello tasto per tornare in alta potenza. In alta potenza l'apparato eroga 4W, in Bassa potenza 1W

3. Pulsante LOCK: tramite quello tasto è possibile bloccare la tastiera evitando accidenteli pressioni dei tasti.

4. Pulsanti QUICK UP/DOWN: per spostars di dieci canali verso il alto (UP) o verso il basso (DOWN).

5. Altoparlante

6. Dual Watch: con quosto tazzo si ha la possibilità di rimerere santonizzati contemporaneamente su due canai a scelta dell'utente.

Con tale funzione si monitorizzore ciclicamente un secondo canale. In presente di un segnale sul secondo canale, la conversazione sul canale prescetu si intermerpere e i ricevitori commuterà automaticamente sul secondo canale. Il monitoraggio riprenderà molto pozzo cal cesserà del segnole.

Per attivare questa funzione, operare come segue:

Selezionare il canale desiderato mediate il selettore canali
- Premereil tasto DW
- Selezionare il secondo canale

Ripremere tasto DW

Per annullare la funzione premere il tasto DW o il PTT.

16. Pulsante SCAN e Noise Blanker

Tramite quello comendo si potre ricercare automaticamente un canele sul quale si sono comunazione (occupato). Operere como segue:

• Ruotare lo squelch in sense orario fino a quando non sparisce il rumore di fondo in un canale libero; oppure ruotare totallmente la manipola in senso antiarro per utilizzato il digital Squelch.
  Premere I pulsante SCAN. Il riceracsmettitore scansionera automaticamente e rispetutamente tutti i canali fino e quando non trover e un cenale in uso.
• Quando trova il canale in uso si ferma e parte alcuni secondi dopo la fine della comunazionale sul canale.
• Mandando in trasmissione la radio, la funzione SCAN si disattiva.

• Tenendo premuto il testo SCAN per 2 secondi attiva la funzione N.B.; In queste caso le icone AM/FM ampeggiano sul display.

• Pulsante Testo Iluminazione display (temporizzata) che consente di poter operare ancche in condizioni di escuntà. Questo tasto permette l'illuminazione del display per 5 secondi.

• Interruttore PTT: tasto di commutazione RX/TX. Premendolo si attiva il trasmettitore, rilasciando viene attivato il ricevitore.
• Vano batterie: Papparato funziona con 6 batterie alcaline o 8 batterie Ni Mh ricaricabili.

1. Foro per cinghia da polso

2. Pulsante Channel UP: Permette di sintonizzarsi al canele successivo. Mantenendo premuto quello Lasto si ottiene la funzione di autorepeal.

3. Pulsante Channel DOWN: Permette di sintonizzari al canale precedente. Mantenendo premuto quello tasto, si ha la funzione di autorepeat.

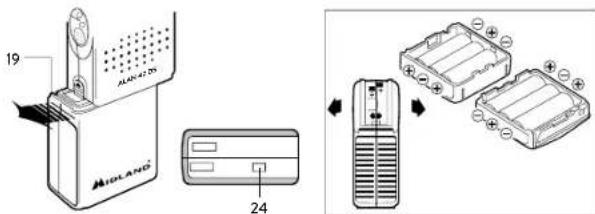

4. Aggancio pacco Batterie: sollevare il pulsante e sfilare le batterie (vedi disegno).
5. Contatto antenna ausiliare: per il collegamento all'adattatore visicolare.

Fissaggio/rimozione del pacco batteria

Alan 42 DS funzione sa con battene alcaline che con batterie ricancabili NI-Mh. Per quello motivo vengono forniti due tipi di pacco batterie: pacco batterie vuoto con presa di ricarica per la caria di 8 stili ricancabili tipo AA e pacco batterie per l'uso di 6 stili AA alcaline.

Per rimuovere il pacco batteria vuoto occorre prima di tutto sollevare la leva laterale; dopo di che sfilate il pacco batterie. Inserro la batterie.

Por fissare nuovamente il pacco batterio posizionato l'apposita scanalatura posta nella parte inferiore del ricetnasmettatore e fateo scorriere finché non udirete scattere un click.

Ricarica delle batterie

La ricarica delle batterie cui avvenire solo utilizzando il pacco batterie per stili ricaricabili.

Non cercate di ricaricare batterie alcaline o non ricarabicili; accertatevi che nel paccare batterie dell'appareccio, con lo caricabatterie collegato, vi siano esclusvamente batterie ricarabicili del tipo consiglio.

Inserte la spina del cavo di ricarica in una presa di alimentazione di rete CA e l'altra estremita nella presa della radio.

Al tornino della carica, scolcgtc la spina del cavo di ricarica alla prosa da alimentazione di rete CA.

Per ottenere la capacité messiana ricordiamo che normalmente è necessario, al primo utilizzo della radio, ripetere due/te voite il ciclo completo di scarica/carica delle batterie.

Attenzione:

! L'odattatore d'muro in dotazione'utilizza il metod di ricarica standard. La currente di ricarica utilizzata è quindi circa il 10% della capacité. Quando le batterie sono completeness cariche, il processo di carica non si blocca automaticamente.
! E' consigiliato non tenere l'apparecchio perennamente connesso al caricatore; se non necessario, staccare il ricetrasmettitori dal caricabatteria non appena è trascorso il tempo necessario di ricarica.
! Il caricatore è stato progettato per caricare esclusivamente batterie ricaracibili NiMh e non puo essere utilizzato per caricare batterie Alcaline o altre batterie non ricaracibili. Batterie non idone potrebbero perdere liquido, esplodere, bruciare e causare danni o lesions personali!.
! Per la ricarica, utilizzate il caricatore in dotazione. L'utilizzo di un caricabatterie non originale più causare anni al vastro appearechio o causare esplosioni e lezioni personali.
Smaltite le batterie esclusivamente seguedo le normative locali.
! La presa di rete deve rinanere prontamente utilizzabile.

Uso dell'apparato

1. Collegare l'antenna al ricetrasmettiture
2. Inserire le batterie nll'apposto vano, facendo attenzione alla giuste polarita.
3. Ruotare la manopola di accensione in senso orario, quindi regolare il volume per un livello normale di ascolto.
4. Regolaro lo squelch come descripto al punto 2.
5. Selezionare il canale desiderato mediante i tasti UP/DOWN (oppure QUICK UP/QUICK DOWN)

Note: se il canale non cambia, controllare che non sia stato premuto il tasto EMG o LOCK. In tal caso premere di nuovo il tasto EMG o LOCK per disattivare la funzione d'emergenza.

Per le autre funzioni fare riferimento alle istruzioni precedentamente descritte.

Per trasmettere: premere e manienere premuto il tasto PTT situato sullato sinistro dell'apparato. Parlare verso il microfono con normale tono di voce.

Per ricevere: rilasciere simplicente il tasto PTT.

ATTENZIONE: NON ESPORRE IL DISPLAY A TEMPERATURE TROPPPO ALTE O TROPPO BASSE.

Selezione bande di frequenza

La scelta delle bande di frequenza deve essere eseguita a seconda del paese nel quale si intende operare.

Procedimento:

1. Spegnere la radio.
2. Accendere l'appercchio premendo contemporanamente i tasti A/F-LCR e SC.
3. Tramite i testi a e posizioni sullato sinistro della radio, selezionare la banda di frequenza considerata (vedi tabella bando).
4. Premere l tasto A/F-LCR per terminare la selezione.

NOTA: Se si selezione una banda di frequenza che opera solamente in modalità FM, il tasto A/F-LCR attiva la funzione LCR (richiamo ultimo canale selezionato).

NOTA: nella banda di frequenza UK è possible selezionare direttamente la banda I (Italia) premendo il tasto "AM/FM" per 2 secondi circa.

Tabella bande di frequenza

Sigla sul display Paese

I Italia 40 CH AM/FM 4Watt

I2 Italia 34 CH AM/FM 4Watt

D4 Germania 80 CH FM 4Watt / 40 CH AM 4 Watt

EU Europa 40 CH FM 4Watt / 40 CH AM 1 Watt

EC CEPT 40 CH FM 4Watt

E Spagna 40 CH AM/FM 4Watt

F Francia 40 CH FM 4Watt / 40 CH AM 1 Watt

PL Polonia 40 CH AM/FM 4W

UK Inghilterra 40 CH FM 4Watt frequenze inglesi + I (Italia) 40 CH AM/FM 4Watt

ATTENZIONE:

Lo standard sicuramente riconosciuto in tutti i paesi europei è 40CH FM 4W (EC) - Vedi tabella "Restrizioni all'uso"

Caratteristica tecniche

Canali. 40 FM (vedi tabelle bande)

Gamma di frequenza* 26.565-27.99125 MHz

Microfono . condensatore

Alimentazione.. min 7.2Vcc;max 13,8Vcc; nom 12,6Vcc

Dimensioni 30x70x140 mm

Peso 220 gr. (senza batterie)

RICEVITORE

Sensibilità 10dB S/N. 0.5μV (AM), 0.25μV (FM)

Selettivita.. maggiore di 60 dB

Gamma squelch 0.25V-500uV

Potenza d'uscita audio. 0.5W 8 ohm (10% distorsione)

Distorsione con un ingresso di 1000uV.

Risposta in frequenza 400-2400 Hz

Frequenze intermedie 10.695 MHz

1°455 KHz

Reiezione alle risposte spurie.. maggiore di 60 dB

Corrente assorbita in standby 100 mA quando é disinserita la funzione save

Potenza d'uscita duty cycle 10% 4W AM/FM
Toleranza di frequenza 0.005%
Soppressione emissioni armoniche... maggiore di 70 dB
Corrente assorbita 900 mA
Modulazione AM 90% (±5%)
FM dev. 2.0KHz
