BEDIENUNGSANLEITUNG Alan 42 DS MIDLAND

5. Externer Lautsprecheranschluss: An diese Buchse kann ein externer

Wiedergabelautsprecher angeschlossen werden.

7. Multifunktions-Display mit Hintergrundbeleuchtung

In dem Display werden die folgenden Informationen angezeigt: a) EMG: Direktschaltung auf den Notruanal b) Kanalanzeige (von 1 bis 40) c) LOCK: Tastatursperre ist eingeschaltet d) BATT: Batteriezustandsanzeige e) AM/FM: Zeigt die Modulationsart und ob der Noise Blanker aktiviert ist (in diesem Fall blinkt dieser Indikator) f) SC: Kanalsuchlauf aktiviert g) DW: Zweikanalüberwachung (Dual Watch) h) P. S.: Energiesparmodus aktiviert

i) LOW: erscheint, wenn das Funkgerät auf niedrige Sendeleistung schaltet

j) Anzeige für relative Empfangs- und Sendeleistung k) RX-/TX-Anzeige, TX=Sendebetrieb, RX=Empfangsbetrieb l) Anzeige des gewählten Frequenzbandes.

8. Taste EMG: Auf Knopfdruck läßt sich der Notruanal 9 direkt einschalten. In

der Anzeige erscheint der Schriftzug EMG. Die manuelle Kanalumschaltung ist gesperrt, solange die EMG-Funktion aktiv ist. Zum deaktivieren dieser Funktion, drücken Sie erneut die Taste „EMG“.

9. Taste A/F–LCR: Auswahl der gewünschten Betriebsart (AM/FM). Die

eingestellte Betriebsart wird entsprechend im Display angezeigt. Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, übernimmt die Taste “A/F-LCR” statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals).

10. Mikrofon: Sprechen Sie beim Senden mit normaler Lautstärke in das Mikrofon.

11. Taste H/L: Mit diesem Schalter läßt sich die HF-Sendeleistung umschalten.

Im Display wird die aktuell eingestellte Sendeleistungsstufe angezeigt: High (hohe Leistung, 4 W) oder Low (niedrige Leistung, 1 W).

12. Taste LOCK: Drücken dieser Taste sperrt alle Funktionstasten. Dadurch ist

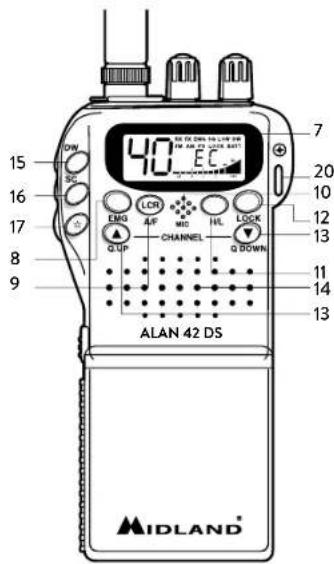

Beschreibung der Bedienelemente

1. Antennenanschluss BNC

Zum Anschluss der mitgelieferten Flexantenne oder einer anderen geeigneten CB-Funk Antenne an das Alan 42 DS.

Ermöglicht, den Schwellwert der Rauschsperre einzustellen, oder die automatische Rauschsperre (Digital Squelch) einzuschalten.

3. Ein-/Ausschalter, Lautstärkeregler OFF-VOL

Über diesen Drehregler wird das Gerät ein- und ausgeschaltet sowie die Lautstärke eingestellt. Drehen im Uhrzeigersinn erhöht die Lautstärke.

4. Mikrofonbuchse: Hier können Sie ein externes Mikrofon mit Sendetaste (PTT)

oder VOX-Funktion anschließen. ALAN 42 DS

MIC SPK OFF/VOLDS/SQ4 | Alan 42 DS Bedienungsanleitung Alan 42 DS Bedienungsanleitung | 5

22. Taste Channel DOWN: Durch Drücken der Kanalwahltaste „CHANNEL

DOWN“ schalten Sie einen Kanal niedriger. Längeres Drücken aktiviert den Schnelldurchlauf.

23. Batterie-/Akkufachentriegelung

Zur Entriegelung des Batterie-/Akkufachs den Knopf nach oben schieben.

24. Kontakt für Zusatzantenne: Antennenanschluss über Bordspannungsadapter

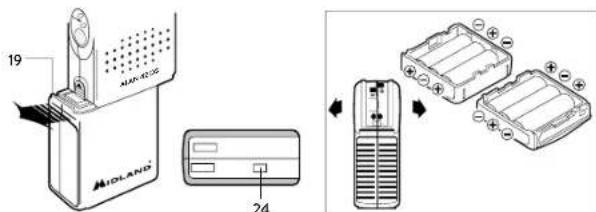

für den Mobilbetrieb. Installation / Abringen und Entfernen des Batteriekastens Alan 42 DS arbeitet wahlweise mit Alkali-Batterien oder wiederaufladbaren NiMH Akkus. Aus diesem Grund werden den Geräten 2 verschiedene Leerbatteriekästen bei- gefügt: › 1 Leer-Batteriekasten für 8 wiederaufladbare AA Akkuzellen (NiMH) mit Lade- buchse › 1 Leer Batteriekasten für 6 nicht-wiederaufladbare AA Alkali-Batteriezellen (ohne Ladebuchse) Zum Herausnehmen des Batteriekastens ziehen Sie an der seitlichen Rastung und lassen den Batteriekasten aus der Halterung gleiten. Zum Einsetzen des Batterieka- stens schieben Sie den Kasten seitlich in die Führung am Funkgerät, bis er einrastet.

ALAN 42 DS eine versehentliche Betätigung von Tasten ausgeschlossen. Erneutes Drücken der LOCK-Taste entriegelt die Tastatur.

13. Tasten QUICK UP/DOWN’: Die Taste QUICK UP schaltet 10 Kanäle höher,

während die Taste Quick DOWN 10 Kanäle tiefer schaltet.

15. Taste Dual Watch: Taste zum Aktivieren der Zweikanalüberwachung (DUAL

WATCH), die eine zeitgleiche Überwachung von zwei beliebigen Kanälen Ihrer Wahl erlaubt. Sobald auf einem dieser Kanäle ein Empfangssignal anliegt, das die eingestellte Schwelle der Rauschsperre überschreitet, stoppt das Funkgerät auf diesem Kanal und Sie hören das empfangende Signal. Fällt das Signal für längere Zeit aus, schaltet das Funkgerät nach ca. 4 Sekunden wieder zwischen den beiden eingestellten Kanälen hin und her. Einstellen der Zweikanalüberwachung: - Schalten Sie das Funkgerät ein. - Stellen Sie den Squelch Regler auf die gewünschte Ansprechschwelle. - Mit dem Kanalwahltasten den ersten gewünschten Kanal einstellen. - Taste „DW“ drücken. - Mit dem Kanalwahltasten den zweiten Kanal einstellen - Taste „DW“ erneut betätigen. - Zum Ausschalten der Zweikanalüberwachung drücken Sie erneut die Taste „DW“ oder betätigen Sie die Sendetaste (PTT).

16. Taste SC/Noise Blanker

Taste zum Aktivieren der Kanalsuchlauunktion “SCAN”. Durch Einschalten des Suchlauetriebs lassen sich belegte Kanäle automatisch finden. - Den Squelch-Knopf im Uhrzeigersinn drehen bis das Hintergrundrau- schen verstummt. Oder den Knopf ganz gegen den Uhrzeigersinn drehen, um den digitalen Squelch zu verwenden. - Drücken Sie die Taste “SC”. Das CB-Funkgerät startet den Suchlauf. - Der Suchlauf stoppt, sobald ein belegter Kanal gefunden ist. - Im Sendemodus ist die Funktion „SCAN“ deaktiviert. - Halten Sie die SCAN-Taste 2 Sekunden gedrückt, um den Noise Blanker- Filter zu aktivieren. “AM” oder “FM” blinkt auf dem Display.

17. Taste ✩: Einmaliges Drücken dieser Taste schaltet die Hintergrundbeleuchtung

des Displays für ca. 5 Sekunden ein.

18. Sendetaste PTT: Durch Drücken der PTT-Taste wird der Sender des Alan 42

19. Batterie-/Akkufach: Batterie-/Akkufach für 6 Alkali oder 8 Ni-Mh Akku.

20. Aufnahme für die Trageschlaufe

21. Taste Channel UP: Durch Drücken der Kanalwahltaste „CHANNEL

UP“ schalten Sie einen Kanal höher. Längeres Drücken aktiviert den Schnelldurchlauf.6 | Alan 42 DS Bedienungsanleitung Alan 42 DS Bedienungsanleitung | 7 Bedienung des Funkgerätes

1. Stecken Sie die mitgelieferte Flexantenne oder eine andere geeignete CB-

Funk-Antenne mit BNC-Anschluss auf die auf der Oberseite befindliche An- tennenbuchse und arretieren Sie den BNC-Anschluss durch drehen im Uhrzei- gersinn.

2. Legen Sie die Alkali oder NiMh-Zellen polaritätsrichtig in das Batterie-Akku-

3. Schalten Sie das Gerät ein und stellen Sie den gewünschten Lautstärkelevel ein.

4. Vergewissern Sie sich, dass die Rauschsperre (Squelch) geönet ist, d. h. der

Regler bis zum Anschlag gegen den Uhrzeigersinn gedreht ist.

5. Stellen Sie über die Taste UP/DOWN oder QUICK UP/QUICK DOWN den

gewünschten Funkkanal ein. Hinweis: Sollte keine Kanalwahl möglich sein, prüfen Sie bitte, ob der Notruanal (EMG) oder die LOCK-Funktion eingeschaltet ist. Sollte dies der Fall sein, drücken Sie erneut die Tasten EMG oder LOCK um die Direktschaltung auf den Notruanal zu deaktivieren. Senden: Zum Senden drücken Sie die PTT-Taste auf der linken Seite des Funkgerätes. Sprechen Sie aus in das Mikrofon. Ihr Funkgerät befindet sich solange auf Sendung, bis Sie die PTT-Taste des Mikrofons wieder loslassen. Empfangen: Sendetaste loslassen. Achtung! Setzen Sie das Display niemals Feuchtigkeit oder extremen Temperaturen aus, beispielsweise direkter Sonneneinstrahlung durch Ablegen des Gerätes auf der Hutablage oder auf dem Armaturenbrett im Auto. Aufladen der Akkus Batterieladen im Batteriekasten ist nur möglich, wenn Sie NiMH Akkus und den 8x AA Batteriekasten benutzen. Versuchen Sie niemals, herkömmliche Alkalibatterien oder andere nicht aufladbare Batterien aufzuladen. Vergewissern Sie sich, dass sich nur wiederaufladbare NiMH Akkus im Batteriekasten befinden, bevor Sie die Ladebuchse benutzen! Stecken Sie den Steckerlader in eine 230 V Steckdose und den DC Stecker des Steckerladegeräts in die Ladebuchse am Batteriekasten. Nach erfolgter Batterieladung ziehen Sie bitte den Steckerlader auch aus der Netz- steckdose. Sie erhalten bei fabrikneuen Akkus erst dann optimale Ladekapazität, nachdem Sie die Akkus 2-3 mal aufgeladen und entladen (d.h. benutzt) haben. Während dieser Zeit haben die meisten neuen Akkus noch nicht ihre volle Leistung. Warnhinweise ! Der mitgelieferte Steckerlader arbeiten nach dem Prinzip der “Normalladung” mit einem Ladestrom von etwa 10 % der Kapazität. Bei dieser Methode schalten die Ladegeräte nicht automatisch ab, wenn die Batterien voll geladen sind. Gelegen- tliches Überladen schadet den Akkus bei dieser Methode nicht, jedoch sollten Sie vermeiden, Akkus permanent am Ladegerät zu lassen, wenn Sie das Gerät nicht brauchen! ! Trennen Sie möglichst nach ca. 14 Stunden die Ladeverbindung. ! Der mitgelieferte Steckerlader ist nur für NiMH Akkus und für keine andere Bat- terie- oder Akkusorte geeignet. Sollten Sie versuchen, andere Batterien oder Akkus aufzuladen, besteht ein Risiko, dass diese Batterien auslaufen, explodieren oder sogar zu Brand, zu Beschädigungen oder zu Verletzungen führen können. Andere als NiMH Akkus laden sie ggf. nur nach Herausnehmen aus dem Batteriekasten in den Original-Ladegeräten der Akkuhersteller auf. ! Bitte benutzen Sie nur den mitgelieferten Steckerlader und keinen anderen! ! Entsorgen Sie gebrauchte Batterien und Akkus nur nach den örtlichen Vorschriften (z.B. in die Sammelboxen der Supermärkte). ! Benutzen Sie Steckerlader nicht mehr, wenn Kabel, Gehäuse oder Stecker be- schädigt sind!8 | Alan 42 DS Bedienungsanleitung Alan 42 DS Bedienungsanleitung | 9 Technische Daten ALLGEMEIN Kanäle ................................................... 40 FM bzw. entspr. der Frequenzbandtabelle Frequenzbereich* ...................................................................26.565 - 27.99125 MHz Modulationsarten ....................................................................... F3E (FM), A3E (AM) Antennenimpedanz............................................................................................50 Ohm ext. Lautsprecher .................................................................................... 8 Ohm, 0,5 W Mikrofon ......................................................................................Elektret-Kondensator Spannungsversorgung .........................................7,2 bis 13,8 V, je nach Batteriefach, .............................................................................................sowie nominell 12,6V extern Abmessungen ........................................................................................30x70x140 mm Gewicht ................................................................................... 220 gr. (ohne Batterien) EMPFÄNGER Empfindlichkeit bei 10dB S/N .........................................0.5µV (AM), 0.25µV (FM) Spiegelfrequenzunterdrückung ..........................................................besser als 60 dB Squelchempfindlichkeit ..........................................................................0.25V-500µV NF-Wiedergabeleistung an 8 Ohm ...................................0.5W bei 10 % Klirrfaktor Wiedergabeverzerrung bei 1000mV ......................................................................... 3% NF-Bandbreite ...................................................................................... 400-2400 Hz Zwischenfrequenzen ......................................................................... 1. ZF:10.695 MHz ..................................................................................................................2. ZF: 455 KHz Nachbarkanaldämpfung .......................................................................besser als 60 dB Ruhestromaufnahme ..............................................................100 mA, Normalbetrieb ...............................................................................................45 mA, Energiesparmodus SENDER Sendeleistung .....................................................4 Watt bzw. 1 Watt AM/ 4 Watt FM Frequenztoleranz ............................................................................................... 0.005% Geräuschspannungsabstand ................................................................ besser als 70 dB Stromaufnahme .................................................................................................900 mA Modulation .......................................................................Mod-Grad AM: 90% (± 5%) ............................................................................................................. Hub FM: 2.0 KHz

• (Abdeckung aller in der EU erlaubten Frequenzbänder) WARNUNG: Um im Bedarfsfall die Funkanlage sicher vom Stromnetz trennen zu können, ziehen Sie bitte - falls notwendig- den Stecker des Ladeadapters hinaus. Das Ladegerät muss sich in der Nähe der Funkanlage befinden und jederzeit leicht zugänglich sein. Auswahl der Frequenzbänder Bei der Auswahl der Frequenzbänder sind die Vorschriften der Länder zu beachten, in denen das Funkgerät betrieben wird. Umschalten der Ländereinstellung:

1. Schalten Sie das Funkgerät aus.

2. Schalten Sie das Funkgerät wieder ein und halten Sie dabei gleichzeitig die Ta-

sten A/F-LCR und SC gedrückt.

3. Wählen Sie über die Tasten ▲ und ▼ auf der linken Seite des Gerätes das

gewünschte Frequenzband aus (siehe Frequenzbandtabelle)

4. Drücken Sie die Taste A/F-LCR zum Bestätigen der Auswahl.

: Auf dem Frequenzband UK besteht die Möglichkeit das Frequenzband I (Italien) direkt auszuwählen. Halten Sie dazu die Taste “AM/FM” ca. zwei Sekunden gedrückt. NOTIZ

: Wird ein Frequenzband gewählt, das nur in der Betriebsart FM arbeitet, über- nimmt die Taste “AM/FM” statt der Betriebsartwahl die LCR-Funktion (Last Channel Recall – Aufruf des zuletzt genutzten Kanals). Frequenzbandtabelle Anzeige im Display Land I Italien 40 Kanäle, AM/FM, 4 Watt I2 Italien 34 Kanäle, AM/FM, 4 Watt D4 Deutschland 80 Kanäle FM, 4 Watt / 40 Kanäle AM, 4 Watt EU Europa 40 Kanäle FM, 4 Watt / 40 Kanäle AM, 1 Watt EC CEPT 40 Kanäle FM, 4 Watt E Spanien, 40 Kanäle AM/FM, 4 Watt F Frankreich 40 Kanäle FM, 4 Watt / 40 Kanäle AM, 1 Watt PL Polen 40 CH AM/FM 4Watt UK England 40 Kanäle FM 4 Watt Englische Frequenzen + I (Italien) 40 Kanäle AM/FM 4 Watt ACHTUNG: In den meisten europäischen Ländern wird die Standardeinstellung 40 Kanäle FM, 4 W (EC) – akzeptiert. Einstellungen mit AM sind nur in bestimmten Ländern gestat- tet. Beachten Sie hierzu auch die “Nutzungshinweise” im Anhang.Alan 42 DS Manual de Instrucciones | 110 | Alan 42 DS Bedienungsanleitung Contenido › 1 transceptor CB portátil › cargador de pared para portapilas 8 pilas › portapilas para 6 pilas alcalinas tipo AA › portapilas para 8 pilas tipo AA recargables con toma de recarga › adaptador para el uso en coche con toma para antena externa SO 239 › funda protectora › antena › pinza cinturón › correa de muñeca2 | Alan 42 DS Manual de Instrucciones Alan 42 DS Manual de Instrucciones | 3

• Alle Artikel, die auf der Verpackung oder der Gebrauchanweisung dieses Symbol tra

gen, dürfen nicht in den normalen Mülltonnen entsorgt werden, sondern müssen an gesonderten Sammelstellen abgegeben werden. Dort werden die Materialien entspre

chend ihrer Eigenschaften getrennt und, um einen Beitrag zum Umweltschutz zu lie- fern, wiederverwertet.

cations AT / DE / CH / LI Hiermit erklärt Cte International Srl, dass das Produkt die grundlegenden Anforderungen und anderen relevanten Bestimmungen der Richt

linie 2014/53/UE. Die Konformitätserklärung ist unter folgendem Link verfügbar: http://www. midlandeurope.com/it/pagina/10090-certifi
