Produkttyp	PMR446 Funkgerät für Fahrzeuge
Marke	MIDLAND
Modell	GB1
Frequenzbereich	446,00625 – 446,09375 MHz
Sendeleistung	≤ 500 mW ERP
Kanäle	99 (PMR446)
CTCSS-Töne	50 (67,0 – 254,1 Hz)
DCS-Codes	104 normal + 104 invertiert (optional aktivierbar)
Betriebsspannung	12 V DC ±10%
Stromversorgung	Zigarettenanzünder-Stecker
Abmessungen (B×H×T)	100 x 85 x 22 mm
Gewicht	220 g
Betriebstemperatur	-20 °C bis +55 °C
Display	LCD mit Hintergrundbeleuchtung (6 Stufen)
Flip-Funktion	180°-Drehung der Anzeige für flexible Montage
Monitor-Funktion	Vorübergehende Deaktivierung der Rauschsperre
Kanalsuchlauf	Scan über frei gegebene Kanäle mit automatischem Stopp
Rauschsperre	Einstellbar (Stufe 0–9)
Externer Lautsprecher	Anschluss über 3,5-mm-Buchse
Programmiersoftware	Optional (PRG-GB1) für erweiterte Einstellungen
Lieferumfang	Funkgerät, Montagebügel, Mikrofon, Mikrofonhalterung, Schrauben, Stromkabel
Zulassung	In Deutschland und den Niederlanden zugelassen

Häufig gestellte Fragen - GB1 MIDLAND

Wie schalte ich das MIDLAND GB1 ein und aus?

Drücken Sie die Taste An/Aus (Taste 4) an der Vorderseite, um das Gerät ein- oder auszuschalten.

Welche maximale Reichweite hat das GB1?

Die Reichweite beträgt in der Stadt ca. 1–2 km, im offenen Gelände mit Hindernissen ca. 4–6 km und im freien Sichtfeld bis zu über 12 km.

Wie stelle ich die Lautstärke ein?

Mit den Tasten ∧/∨ (Taste 1-9) können Sie die Lautstärke in 16 Stufen (0–15) erhöhen oder verringern.

Was ist die Flip-Funktion?

Die Flip-Funktion dreht die LCD-Anzeige um 180°, damit das Gerät mit dem Lautsprecher nach oben montiert werden kann. Halten Sie beim Einschalten die Taste ▼ gedrückt.

Wie aktiviere ich den Kanalsuchlauf?

Drücken Sie die Taste Scan (Taste 6), um den Suchlauf zu starten. Der Scan stoppt bei einem Signal und setzt nach 4 Sekunden fort.

Wie kann ich CTCSS-Töne einstellen?

Drücken Sie Menu, wählen Sie Funktion F1, bestätigen Sie mit Menu und wählen Sie einen der 50 Töne (67,0–254,1 Hz) oder OF zum Deaktivieren.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Halten Sie die Taste ▼ gedrückt und schalten Sie das Gerät ein. Lassen Sie die Taste los, sobald Sie einen Signalton hören.

Kann ich die Sendeleistung ändern?

Ja, im Menü F5 können Sie zwischen HI (hoch) und LO (niedrig) wählen. Diese Option ist nur in der Exportversion verfügbar.

Welches Zubehör ist im Lieferumfang enthalten?

Das Paket enthält: Funkgerät, Montagebügel, Mikrofon, Mikrofonhalterung, Schrauben und Stromkabel mit Zigarettenanzünder-Stecker.

Wo finde ich die Konformitätserklärung?

Die CE-Konformitätserklärung finden Sie unter www.midlandeurope.com oder auf der Herstellerseite von Cte International Srl.

BEDIENUNGSANLEITUNG GB1 MIDLAND

▶ Bedienungsanleitung

PMR446 FUNKGERÄT

Inhalt

Verpackungsinhalt 3

Reichweite 3

Warnhinweise 3

Haupteigenschaften 4

Programmiersoftware PRG-GB1 (optional) 4

Beschreibung der Bedienelemente 5

Anzeige 5

Funkgerät (Vorderseite) 6

Rückseite 7

Mikrofon 7

Funktionen 8

Ein-/Ausschalten 8

Kanalwahl 8

Senden und empfangen 8

Flip-funktion 8

Menu 9

Monitor 9

Suchlauffunktion 10

Reset 12

Technische Daten 13

RTTE 17

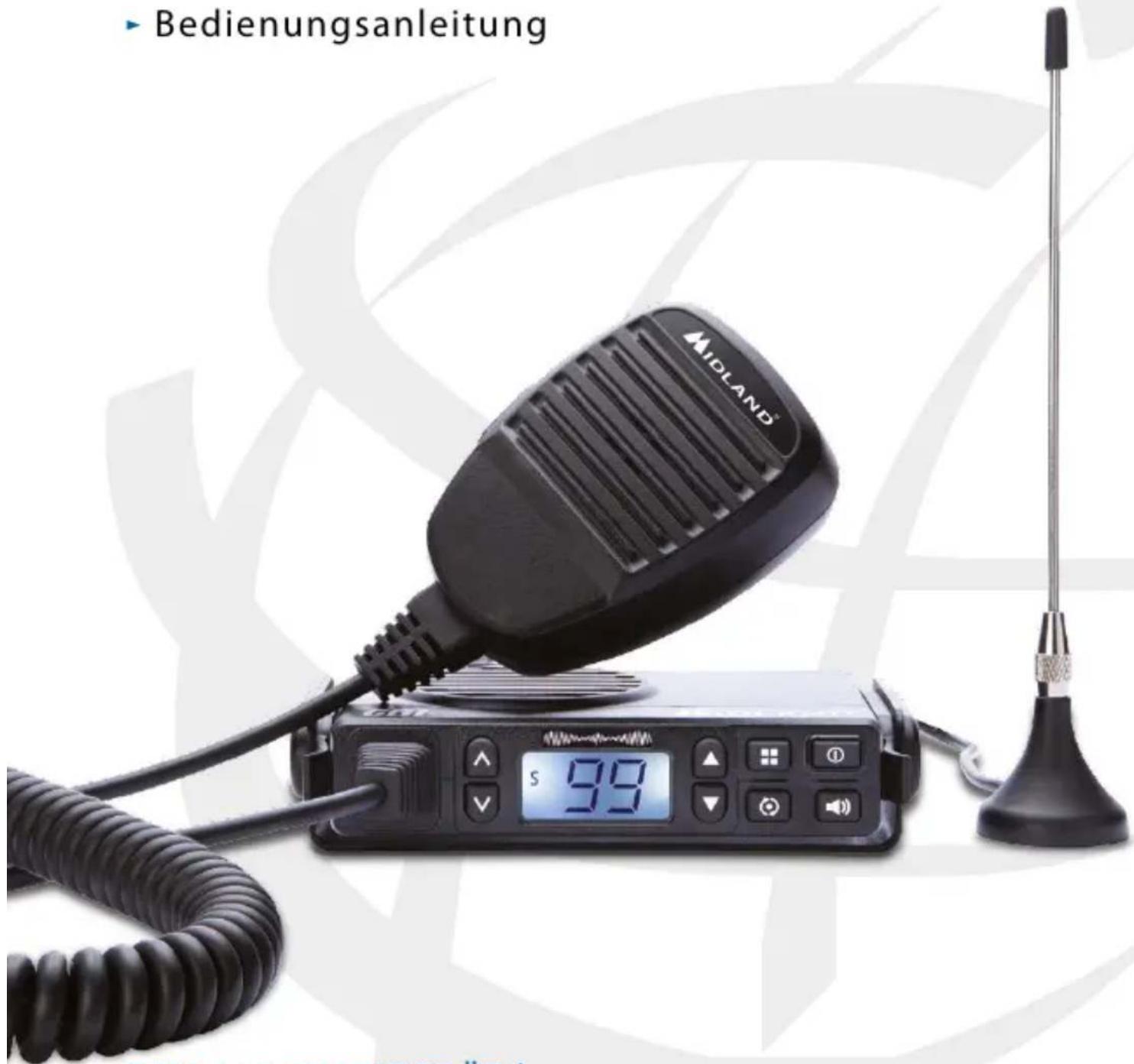

Das MIDLAND GB1 ist ein extrem kompaktes PMR446 Funkgerät, das zur Montage in modernen Fahrzeugen mit wenig Platz entwickelt wurde. Das GB1 darf in Deutschland und den Niederlanden verwendet werden.

Verpackungsinhalt

• MIDLAND GB1 Funkgerät
- Montagebügel
• Festangeschlossene Antenne
- Mikrofon
- Mikrofonhalterung
- Schrauben
- Stromversorgungskabel mit Zigarettenanzünder–Stecker

Reichweite

Die maximale Reichweite hängt von der Beschaffenheit des Geländes ab und wird bei der Benutzung in offenem Gelände erreicht.

Die einzigen Einschränkungen der maximal möglichen Reichweite stellen Hindernisse wie Baumgruppen, oder Gebäude dar. In einem Auto oder einer metallischen Konstruktion kann die Reichweite geringer ausfallen. Normalerweise beträgt die Reichweite in der Stadt wegen Gebäuden oder anderen Hindernissen 1 bis 2 km. Im offenen Gelände, aber mit Hindernissen wie Bäume, Blättern oder Häusern beträgt die maximal mögliche Reichweite etwa 4 - 6 km. Im offenen Gelände ohne Hindernisse und im Sichtbereich, wie zum Beispiel im Gebirge, kann die Reichweite mehr als 12 km betragen.

Warnhinweise

Öffnen Sie das Funkgerät unter keinen Umständen! Reparatur und Abgleich nur durch eine Fachwerkstatt. Durch unbefugtes Öffnen des Funkgerätes erlischt die Garantie.

Haupteigenschaften

• Leistung: 500mW
• Betriebstemperatur: von -20^ bis +55^
• Flip-Funktion
• Monitor-Funktion
• Kanalsuchlauf (SCAN)

- 50 CTCSS-Töne und 104 DCS-Codes (normal) + 104 DCS-Codes (invertiert), die durch die optionale Programmiersoftware aktiviert werden können

Programmiersoftware PRG-GB1 (optional)

Mit der Programmiersoftware ist es möglich, die Funktionalität des Funkgerätes Ihren speziellen Anforderungen (CTCSS, TOT, Sendeleistung, ...) anzupassen.

Für weitere Informationen lesen Sie bitte die Anleitung der Programmierungssoftware.

Die Änderung der Frequenzen oder die Erhöhung der Sendeleistung führen zum Verlust der Betriebserlaubnis.

Beschreibung der Bedienelemente

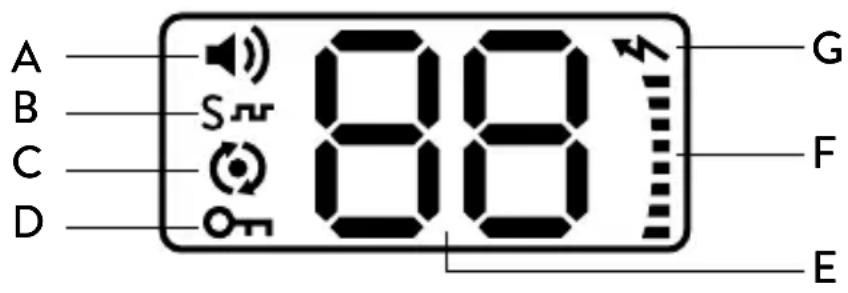

Anzeige

A Dieses Symbol wird angezeigt, wenn das Funkgerät ein Signal empfängt und die Rauschsperre geöffnet ist;
B Weist auf einen CTCSS-Ton oder einen aktivierten DCS-Code auf dem ausgewählten Kanal hin;
C Zeigt an, dass der gewählte Kanal in der Liste der Kanäle enthalten ist, die gescannt werden (standardmäßig sind nur die ersten 8 Kanäle aktiviert). Um Kanäle in der Scan-Liste zu aktivieren/deaktivieren lesen Sie bitte den Abschnitt „Scannen“.
D Tastensperre; nur die Tasten / sind aktiviert.
E Diese Ziffern zeigen den ausgewählten Kanal an
F Dieses Symbol wird gezeigt, wenn das Funkgerät ein Signal empfängt oder sendet
G Senden

Funkgerät (Vorderseite)

1-9 Die Tasten ∧/∨ dienen dazu, den Lautstärkepegel zu erhöhen/verringern (0 bis 15). Zur Auswahl des gewünschten Audiopegels drücken.
2-7 Kanal ▲/▼: Zur Auswahl des gewünschten Kanals drücken (von 01 bis 99).
3 Menü: Drücken Sie diese Taste, um die Funktionen des Menu (von F1 bis F5) auszuwählen, mit deren Hilfe Sie die Funkparameter ändern können. Drücken Sie Menu und wählen Sie die gewünschte Funktion mit Hilfe der Tasten ▲/▼. Bestätigen Sie, indem Sie erneut auf Menu drücken, und wählen Sie mit Channel ▲ oder Channel ▼ die gewünschte Stufe.
4 An/Aus: Drücken Sie diese Taste, um das Gerät ein- oder auszuschalten.
5 Monitor: Diese Taste deaktiviert vorübergehend die Rauschsperre und ermöglicht es, selbst schwache Signale zu empfangen.
6 Scannen: Drücken Sie diese Taste, um den Kanalsuchlauf zu starten/stoppen. Der Scan durchsucht die Kanäle, die für den Scan aktiviert wurden, stoppt, wenn ein Signal erkannt wurde, und startet nach 4 Sekunden erneut, wenn das Signal verschwindet.
8 LCD-Display
10 RJ Mikrofonbuchse: Anschluss für das Mikrofon oder das optionale Programmierkabel.

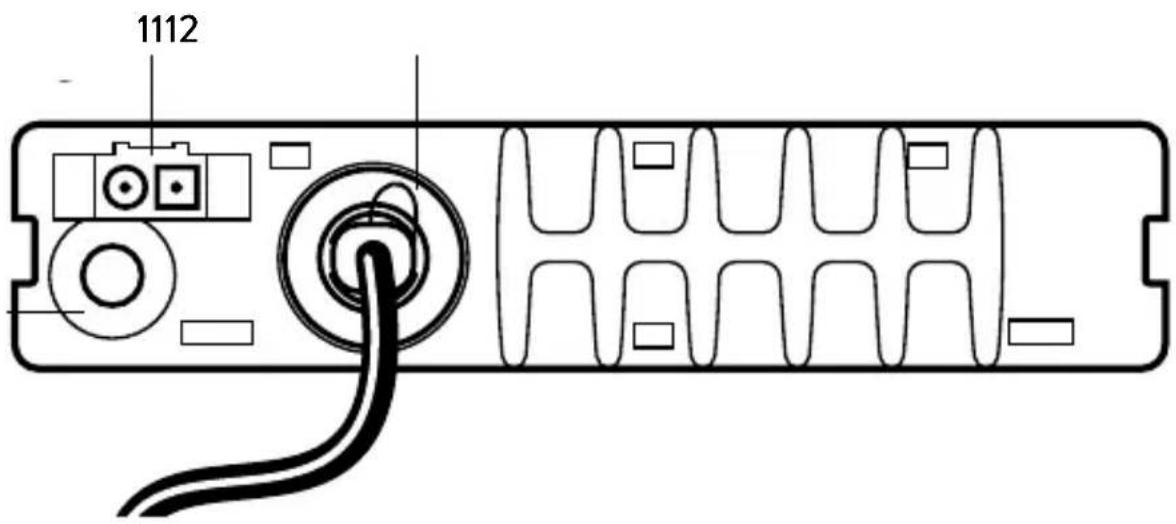

Rückseite

11 12 V-Anschluss
12 Antennenkabel
13 EXT SPK-Buchse: Anschluss für einen externen Lautsprecher. Bei Verwendung eines externen Lautsprechers wird der interne Lautsprecher stumm geschaltet.

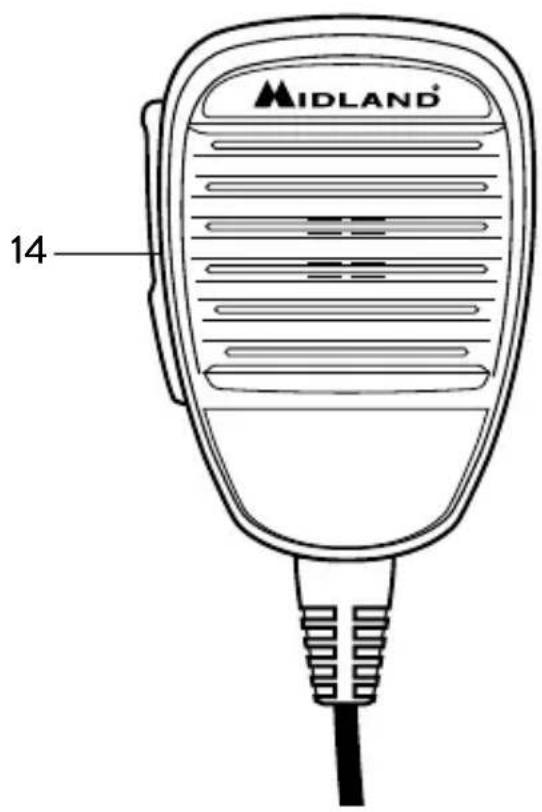

Mikrofon

14 PTT: Sendetaste

Funktionen

Ein-/Ausschalten

Drücken Sie 1 um das Gerät ein-/auszuschalten. Wenn das Radio eingeschaltet ist, können Sie diese Taste drücken, um die Hintergrundbeleuchtung einzustellen (6 Stufen verfügbar).

Kanalwahl

Wählen Sie mit den Tasten ▲/▼ den gewünschten Kanal.

Wenn Sie die Tasten ▲/▼ 2 Sekunden lang gedrückt halten, werden die Kanäle schnell nach oben oder unten durchgeblättert.

Senden und empfangen

Wählen Sie den gewünschten Kanal

Drücken Sie die Taste PTT am Mikrofon und sprechen mit normaler Stimme in das Mikrofon

Zum Empfangen, lassen Sie die PTT Taste los.

Flip-funktion

Mit dieser Funktion kann das Gerät mit dem Lautsprecher nach oben montiert werden; die Anzeige ist dann aus der anderen Richtung lesbar. Um diese Funktion zu aktivieren, halten Sie ▼ beim Einschalten des Funkgeräts gedrückt: die LCD-Anzeige wird um 180° gedreht. Halten Sie ▲ beim Einschalten des Funkgeräts gedrückt, um die Normalposition wiederherzustellen.

Menu

Über die Funktionen im Menu ist es möglich, die Parameter des Funkgeräts zu ändern. Drücken Sie die Taste Menu und wählen Sie mit Hilfe der Tasten ▲ oder ▼ die gewünschte Funktion (von F1 bis F5). Drücken Sie zum Bestätigen ■Menu erneut und wählen Sie mit der Taste ▲ oder ▼ den gewünschten Wert.

Die Menüfunktionen besteht aus den nachfolgend aufgeführten 5 Optionen:

F1 CTCSS (Subaudio-Töne): Sie können einen CTCSS-Ton aus 50 Tönen von 67 Hz bis 254,1 Hz wählen. Wenn Sie „OF“ auswählen, ist CTCSS deaktiviert.
F2 DSC-Codes: Die Codes sind von 1 bis A4 verfügbar. Wenn Sie „OF“ auswählen, ist DCS deaktiviert.
F3 RAUSCHSPERRE: Einstellung der Rauschsperten-Schwelle (0 bis 9, 0 = Rauschsperten ausgeschaltet). Um die Rauschsperten vorübergehend zu deaktivieren, drücken Sie 📄
F4 TASTATUR-SIGNALTÖNE: Wenn eine Taste gedrückt wird, gibt das Funkgerät einen Signalton ab. Wenn dieser zu laut oder zu leise für Sie ist, können Sie ihn in 9 verschiedenen Stufen zwischen b0 und b8 einstellen. b0 = kein Signalton.
F5 RF-LEISTUNG: Auswahl der Sendeleistung. Zwei Stufen stehen zur Auswahl: HI (hoch) und LO (niedrig). Dieses Menü ist nur in der Exportversion aktiv.

Wenn Sie die Taste Menu für 3 Sekunden gedrückt halten aktivieren Sie die Tastensperre; das Display zeigt an und nur die Tasten und sind aktiv. Um die Tastensperre zu deaktivieren, halten Sie die Menü-Taste für 3 Sekunden gedrückt.

Monitor

Diese Funktion deaktiviert vorübergehend die Rauschsperre, um Signale zu empfangen, die zu schwach sind, die Rauschsperre zu öffnen. Drücken Sie kurz, um die Rauschsperre zu deaktivieren. Diese Taste schließt zu- dem die auf diesem Kanal programmierten CTCSS- und DCS-Tönen aus.

Suchlauffunktion

Der Kanalsuchlauf wird mit der 📍 Taste Scan gestartet oder unterbrochen. Der Scanvorgang erfolgt auf den dafür freigegebenen Kanälen. Er stoppt automatisch, wenn ein Signal gefunden wurde und setzt sich automatisch nach 4 Sekunden wieder fort, wenn der Kanal wieder frei ist. Standardmäßig werden nur die ersten 8 Kanäle gescannt; um einen Kanal aus der Liste zu entfernen, wählen Sie den gewünschten Kanal und halten Sie dann die 📍 Taste Scan für 2 Sekunden gedrückt.

Das Symbol ☐verschwindet aus dem Display. Um den Kanal wieder der Scan-Liste hinzufügen, halten Sie die ☐ Taste Scan für 2 Sekunden gedrückt; das Display zeigt wieder das Symbol ☐an.

CTCSS-TONES

01	67.0	11	94.8	21	131.8	31	171.3	41	203.5
02	69.3	12	97.4	22	136.5	32	173.8	42	206.5
03	71.9	13	100.0	23	141.3	33	177.3	43	210.7
04	74.4	14	103.5	24	146.2	34	179.9	44	218.1
05	77.0	15	107.2	25	151.4	35	183.5	45	225.7
06	79.7	16	110.9	26	156.7	36	186.2	46	229.1
07	82.5	17	114.8	27	159.8	37	189.9	47	233.6
08	85.4	18	118.8	28	162.2	38	192.8	48	241.8
09	88.5	19	123.0	29	165.5	39	196.6	49	250.3
10	91.5	20	127.3	30	167.9	40	199.5	50	254.1

DCS-CODES

01	023	19	116	37	225	55	325	73	452	91	627
02	025	20	122	38	226	56	331	74	454	92	631
03	026	21	125	39	243	57	332	75	455	93	632
04	031	22	131	40	244	58	343	76	462	94	654
05	032	23	132	41	245	59	346	77	464	95	662
06	036	24	134	42	246	60	351	78	465	96	664
07	043	25	143	43	251	61	356	79	466	97	703
08	047	26	145	44	252	62	364	80	503	98	712
09	051	27	152	45	255	63	365	81	506	99	723
10	053	28	155	46	261	64	371	82	516	A0	731
11	054	29	156	47	263	65	411	83	523	A1	732
12	065	30	162	48	265	66	412	84	526	A2	734
13	071	31	165	49	266	67	413	85	532	A3	743
14	072	32	172	50	271	68	423	86	546	A4	754
15	073	33	174	51	274	69	431	87	565
16	074	34	205	52	306	70	432	88	606
17	114	35	212	53	311	71	445	89	612
18	115	36	223	54	315	72	446	90	624

Reset

Mit dieser Funktion werden alle Einstellungen auf die Standardwerte zurückgesetzt.

Halten Sie Agedrückt und schalten Sie das Funkgerät ein; lassen Sie die Taste los, nachdem Sie die Signaltöne hören.

Technische Daten

Allgemein
Frequenzbereich 446,00625- 446,09375 MHz (PMR446)
Betriebstemperatur -20° - +55°C
Betriebsspannung 12 V DC (Gleichstrom) ± 10 %
Betriebsmodus Simplex
Abmessungen 100 x 85 x 22 mm
Gewicht 220 g
Antennenimpedanz 50 Ω
Arbeitszyklus 5/5/90 %
Kategorie B
Sender
Frequenzstabilität ± 2,5 PPM
Sendeleistung ≤ 500 mW ERP
FM Frequenzhub ≤2,5 KHz
Tonverzerrung	≤ 3 %
Nachbarkanalleistung	< 60 dB
Empfänger
HF-Empfindlichkeit	< 0,5 μV für 20 dB SINAD
Tonverzerrung	≤ 3 %
Audio-Frequenzgang	300 Hz – 3 KHz

Änderungen der technischen Daten vorbehalten.

In der Installationsverkabelung muss eine leicht zugängliche Trenneinrichtung angebracht werden. Die Trennvorrichtung muss beide Pole gleichzeitig trennen.

Alle Artikel, die auf der Verpackung oder der Gebrauchanweisung dieses Symbol tragen, dürfen nicht in den normalen Mülltonnen entsorgt werden, sondern müssen an gesonderten Sammelstellen abgegeben werden. Dort werden die Materialien entsprechend ihrer Eigenschaften getrennt und, um einen Beitrag zum Umweltschutz zu liefern, wiederverwertet.

A/D/CH/FL HiermiterklärtCteInternationalSrl,dassdasProduktdiegrundlegenden Anforderungen und anderen relevanten Bestimmungen der Richtlinie 1999/5/EC erfüllt. Die Konformitätserklärung ist unter folgendem Link verfügbar: www.midlandeurope.com

Daimlerstraße 1K - D-63303 Dreieich Deutschland

www.alan-electronics.de

Die Benutzung dieses Funkgerätes ist von den landesspezifischen Bestimmungen abhängig. Vor Benutzung Bedienungsanleitung beachten.
