MANUALE UTENTE PMR446 MIDLAND
Ricetrasmettitore PMR446
Grazie per aver scelto i prodotti Midland! G11 è un ricetrasmettitore che può essere utilizzato senza licenza, in quasi tutta Europa. Per ulteriori informazioni, consultate la tabella "Restrizioni all'uso".
Come previsto da dl 259 del 01/08/2003 e da nota 101C del PNF, gli apparati PMR446 sono soggetti ad una dichiarazione d'utilizzo e ad un contributo annuo. Per ottenere la modulistica e le modalità di ottenimento dell'autorizzazione generale contattate l'Ispettorato Territoriale nel vostro capoluogo di regione o visitate il sito web del Ministero delle Comunicazioni.
L'utilizzo dell'apparato è consentito solamente dopo aver inviato la pratica all'Ispettorato Territoriale. Raccomandiamo di conservare una copia di tale pratica.
Midland G11 è un ricetrasmettitore PMR446 con molteplici funzionalità.
L'apparato MIDLAND G11, grazie all'utilizzo delle tecnologie più avanzate nel campo della radiocomunicazione ed alla sua robusta struttura meccanica è decisamente la soluzione più affidabile ed ideale per la gestione professionale di team di lavoro, per la comunicazione con più persone all'interno di cantieri, di edifici, nelle manifestazioni sportive, spettacoli, fiere ed alberghi o semplicemente è la soluzione ideale per il tempo libero (escursioni in montagna, in bicicletta, in moto, ecc).
Software di programmazione (opzionale)
Grazie al software di programmazione, appositamente progettato per le unità G11,è possibile potenziare le performance della vostra radio o ridurre al minimo le funzionalità disattivando alcune funzioni predefinite (CTCSS, TOT...).
Per maggiori informazioni, consultate il manuale di istruzione del software.
Dotazione
1 ricetrasmettitore G11
1 clip cintura
1 adattatore da muro
1 pacco batteria ricaricabile Li-ion da 1600mAh
1 caricatore da tavolo
Caratteristiche principali
) Ricetrasmettitore PMR446
Potenza d'uscita: 500mW
Passo di canalizzazione: 12.5KHz
Funzione VOX (trasmissione a mani libere)
Scansione canali
Beep tasti funzione
Roger Beep
Risparmio batteria
Monitor
) Squelch
COPERTURA/PORTATA
Le prestazioni dei ricetrasmettitori dipendono dalle condizioni ambientali ed atmosferiche. Fattori ambientali quali alture, edifici, alberi, fogliame possono diminuire la copertura.
Le prestazioni ottimali si ottengono in campo aperto mentre la portata si potrà ridurre, per esempio all'interno di un'automobile o di un edificio. Tipicamente la copertura in città, in presenza di edifici è di 1-2 Km. In campo aperto, ma con presenza di alberi, case, fogliame, la copertura è di 4-6 Km.
In campo aperto, a vista e senza nessun tipo d'interferenza, come per esempio in montagna, la copertura può essere anche superiore ai 12 Km.

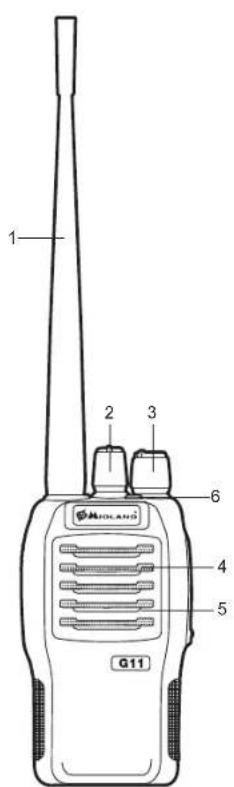

DESCRIZIONE DELLE PARTI DELLA RADIO
- Antenna
- Encoder: ruotare in senso orario e antiorario per selezionare il canale desiderato.
- Manopola accensione/spegnimento/volume (PWR/VOL): Girare in senso orario per accendere l'apparato e incrementare il volume, mentre in senso antiorario per spegnere l'apparato e diminuire il volume.
- Altoparlante
- Microfono
- Indicatore led: rosso: trasmissione verde: ricezione

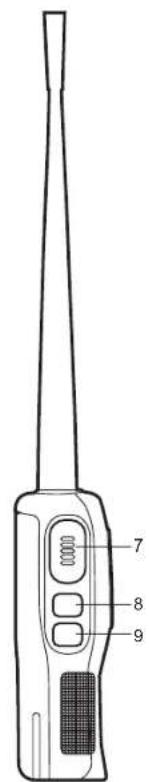

- PTT: premere questo tasto per trasmettere, rilasciatelo per ricevere.
- Tasto funzione 1: premere brevemente il tasto per attivare la Funzione Monitor; tener premuto il tasto per circa 4 secondi per attivare la funzione VOX. A ogni operazione la radio emetterà un segnale acustico per confermare che la funzione desiderata è stata attivata o disattivata.
- Tasto funzione 2: tener premuto il tasto per circa 4 secondi per attivare la funzione SCAN. A ogni operazione la radio emetterà un segnale acustico per confermare che la funzione desiderata è stata attivata o disattivata.

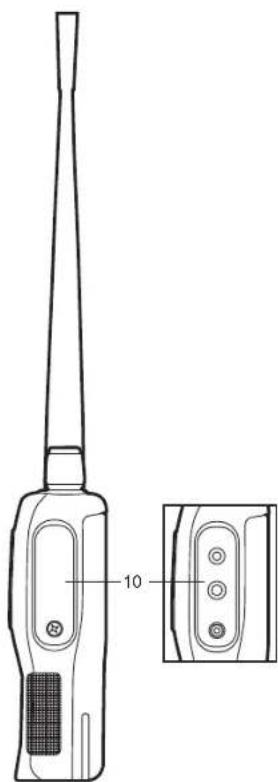

- Presa microfono/altoparlante: per collegare il microfono o l'altoparlante. Quando non si utilizza questa presa, copritela con il gommino apposito per evitare che vi entri l'acqua.
FUNZIONI
Accensione/spegnimento e regolazione del volume
Ruotare la manopola PWR/VOL in senso orario per l'accensione della radio. Dopo aver acceso l'apparato ruotate la manopola PWR/VOL in senso orario/antiorario per regolare il volume a piacimento.
Per spegnere la radio, ruotare completamente la manopola PWR/VOL in senso antiorario fino a sentire "click".
Trasmettere
Per comunicare con altre radio, è necessario che tutte siano sintonizzate sullo stesso canale.
Premere brevemente il tasto Funzione 1 per controllare attraverso la funzione Monitor che la frequenza non sia occupata e premete il tasto PTT. Parlare con un tono di voce normale nel microfono, ad una distanza di 4/10 cm. Per ricevere, rilasciare il pulsante PTT.
Nelle comunicazioni radio può parlare un solo utente alla volta. Per questo non trasmettete quando state ricevendo una comunicazione (la controparte non può sentirvi) e rimanete in trasmissione il meno possibile per dar modo agli altri di poter intervenire.
La trasmissione è la fase che assorbe maggiore energia. Per questo cercate di ridurne al minimo i tempi per prolungare l'autonomia operativa.
Se non riuscite a mettervi in contatto con una stazione anche se la state ricevendo bene, è possibile che quest'ultima utilizzi i toni CTCSS o i codici DCS.
Monitor
La funzione Monitor consente di escludere temporaneamente lo squelch automatico per ricevere eventuali segnali estremamente deboli che altrimenti non sarebbero ricevuti.
Premere brevemente il tasto Funzione 1 per avviare la funzione.
Scan
Per effettuare lo Scan dei canali tener premuto per circa 4 secondi il tasto Funzione 2: l'apparato inizia la scansione di tutti i canali partendo dal canale in uso.
In presenza di un segnale su un canale (quindi di una conversazione), la scansione si interromperà sul canale occupato, fino a quando non viene premuto nuovamente il tasto PTT.
Vox
Questa funzione permette di attivare la comunicazione senza premere il tasto PTT. E' sufficiente parlare e la comunicazione viene attivata! G11 ha 10 livelli di Vox (0,1,2,3...9) selezionabili tramite software di programmazione. Il livello 0 disabilita la funzione, il livello 1 ha la sensibilità VOX più bassa e il livello 9 quella più alta. Il VOX impostato di default sulla radio è ad un livello di sensibilità intermedio (5).
Per attivare la funzione VOX, tener premuto per circa 4 secondi il tasto Funzione 1.
Squelch
Lo Squelch elimina i rumori di fondo del canale in uso e permette di ricevere segnali di intensità molto bassi.
G11 ha 10 (0\~9) livelli di Squelch disponibili: il livello 0 mantiene lo Squelch aperto in modo permanente, i livelli da 1 a 9 hanno sensibilità di Squelch decrescente (dal più sensibile al meno sensibile). Lo Squelch è impostato di default sul livello intermedio (5); è possibile impostare un altro livello di Squelch tramite software di programmazione.
Fate attenzione a non impostare un livello di Squelch troppo alto: potreste non ricevere i segnali deboli. Di contro, con un livello di Squelch troppo basso, lo Squelch potrebbe aprirsi anche in assenza di segnali.
La regolazione dello Squelch va eseguita tassativamente in assenza di segnali ricevuti.
Roger Beep (Tonalità di conferma fine conversazione)
Al rilascio del tasto PTT, quindi alla fine di ogni trasmissione, viene emessa una tonalità, che indica al vostro interlocutore che può iniziare a parlare.
Beep Tastiera
Questa funzione, se attiva, genera un beep audio ogni volta che si preme un tasto.
RICARICA PACCO BATTERIA
Il vostro G11 ha in dotazione un pacco batteria ricaricabile del tipo LI-ion da 7.4V, che può essere ricaricato ponendo l'apparecchio nella vaschetta di ricarica collegata al caricatore da muro AC/DC in dotazione.
Sono necessarie 4-5 ore per una carica completa. Ricordiamo e raccomandiamo che per un rendimento migliore, la carica va effettuata con il vostro G11 spento e quando il pacco batteria è completamente scarico.
! L'utilizzo di un caricabatterie non originale può causare danni al vo- stro apparecchio o causare esplosioni e lesioni personali.
La funzione di RISPARMIO AUTOMATICO DI ENERGIA consente di ridurre i consumi fino al 50%. Se la radio non riceve alcun segnale per più di 7 secondi va in modalità "Power save", che riduce al massimo le funzionalità della radio, economizzandone la batteria. Questa funzione può essere impostata solamente tramite software.
PRECAUZIONI
Il vostro ricetrasmettitore è stato progettato per darvi anni di prestazioni sicure ed affidabili.
Come per tutte le apparecchiature elettriche, esistono alcune precauzioni alle quali consigliamo di attenervi.
Non cercate di aprire la radio; potreste danneggiarla e invalidare così la garanzia.
Fate attenzione ad utilizzare un'alimentazione compresa tra i 6V e 8V.
Non esponete l'apparato ad eccessive temperature e non lasciatelo in ambienti polverosi
Non bagnate l'apparato. L'umidità può corrodere i circuiti elettrici
Se dalla radio esce fumo, spegnetela immediatamente e rimuovete la batteria.
Non trasmettete senza antenna.
GARANZIA
Il consumatore è titolare di diritti secondo la legislazione nazionale applicabile disciplinante la vendita dei beni di consumo e la garanzia lascia impregiudicati tali diritti;
La durata della garanzia è di mesi 24 a decorrere dalla data di acquisto o dalla data della ricevuta rilasciata dal rivenditore ; per farla valere l'utente deve
presentare lo scontrino d'acquisto assie me al box dell'apparato acquistato ;
La garanzia copre l'apparecchio nella totalità delle sue parti e comprende sia il materiale che la manodopera necessaria per le riparazioni ;
La garanzia non copre i difetti causati dall'uso o collegamento del Prodotto con accessori o/e software non prodotti o forniti dal Produttore o da un uso del prodotto diverso da quello per cui il prodotto medesimo è stato realizzato. Essa non è valida in caso di apertura, modifica o riparazione da parte di soggetti diversi dai centri autorizzati o in caso di riparazioni effettuate con ricambi non autorizzati.
Nulla sarà dovuto all'acquirente per il tempo durante il quale l'apparecchio sarà rimasto inattivo né egli potrà pretendere ri sarcimenti o indennizzi per spese sostenute come pure per danni diretti o indiretti derivanti dall'uso dell'apparecchio.
SPECIFICHE TECNICHE
| Generali | |
| Frequenza 446.00625- 446.09375 MHz (PMR446) | |
| Temperatura operativa -20°+50° | |
| Tensione d'alimentazione 7.4V | |
| Modo operativo Simplex | |
| Dimensioni 98mm×58mm×30mm (Antenna esclusa) | |
| Peso 209g (Batteria inclusa) | |
| Impedenza Antenna 50Ω | |
| Ciclo di utilizzo 5/5/90% | |
| Trasmettitore | |
| Stabilità di frequenza ±2.5PPM | |
| Potenza d'uscita ≤500mWERD | |
| Deviazione massima frequenza ≤2,5KHz | |
| Distorsione Audio ≤3% | |
| Potenza canale adiacente < 60 dB | |
| Emissione spurie Nel rispetto delle normative europee | |
| Larghezza di banda occupata | Nel rispetto delle normative europee |
| Ricevitore | |
| Sensibilità RF | <0.2UV@20 dB SINAD |
| Distorsione audio | ≤3% |
| Risposta audio 300Hz ÷ 3KHz | |
| Selettività canale adiacente | Nel rispetto delle normative europee |
| Reiezione intermodulazione | Nel rispetto delle normative europee |
| Emissione spurie Nel rispetto delle normative europee | |
| Bloccaggio | Nel rispetto delle normative europee |
Noi, CTE International dichiariamo che il prodotto MIDLAND G11 è conforme ai requisiti essenziali e alle disposizioni della Direttiva del Consiglio 1999/CE. È possibile consultare una copia della Dichiarazione di Conformità al seguente indirizzo internet: www.midlandradio.eu
RISOLUZIONE PROBLEMI
| Problema Possibile causa Soluzione | ||
| La radio non si accende Pacco batteria l'accensione | scarico e/o non installato correttamente | Verificate che il pacco batteria sia carico e installatelo correttamente |
| La radio si spegne subito dopo l'accensione | Pacco batteria scarico Caricate il pacco batteria | |
| Il pacco batteria non si ricarica | Caricabatteria non connesso correttamente o pacco batteria non installato correttamente | Verificate la connessione del caricatore e l'installazione delle batterie |
| La radio si accende, ma non riceve segnali | Radio collocata in un punto troppo schermato Spostatevi in un luogo più aperto | |
| Livello del volume troppo basso Regolate il livello del volume | ||
| Errato CTCSS o DCS | Verificate che il CTCSS o DCS sia lo stesso impostato dai vostri corrispondenti | |
| In ricezione si sente un fruscio costante | Funzione Monitor attiva Disinserite il Monitor | |
| Non riuscite a mettervi in contatto con la controparte | Errata selezione del canale radio Selezionate lo stesso canale radio della controparte | |
| Radio collocata in un punto schermato o distante rispetto la controparte | Spostatevi in un luogo più favorevole | |
| Errato CTCSS o DCS | Verificate che il CTCSS o DCS sia lo stesso impostato dai vostri corrispondenti | |
| La ricezione è spezzettata e/o disturbata | Segnale estremamente debole Provate a disattivare temporaneamente lo Squelch | |
| Corrispondente troppo lontano e/o ricetrasmettitore schermato da ostacoli in direzione del corrispondente. | Avvicinatevi alla controparte e spostatevi in un luogo più favorevole | |
| Altri utenti stanno utilizzando lo stesso canale radio | Verificate il traffico radio sul canale utilizzato tramite la funzione Monitor ed eventualmente cambiate canale | |
| Radio collocata troppo vicina ad apparati interferenti (televisori, computer ecc.). | Allontanate la radio dagli apparecchi interferenti. | |
| Alcune volte non è possibile trasmettere | Canale troppo affollato e blocco della trasmissione con canale occupato | Cambiate canale/Chiedete al gestore della rete radio di disattivare il blocco della trasmissione con canale occupato |
| Il VOX fa trasmettere accidentalmente la radio | Sensibilità eccessiva e/o rumore ambientale eccessivo Riducete la sensibilità del VOX | |
| E' necessario parlare a volume alto per trasmettere con il VOX | Sensibilità troppo bassa | Se il rumore ambientale non è elevato aumentate la sensibilità, oppure utilizzate un accessorio microfonico opzionale |
| La durata del pacco batteria è scarsa | Uso eccessivo della trasmissione | Cercate di ridurre i tempi di trasmissione e/o di utilizzare la bassa potenza |
| Malfunzionamenti della logica (simboli incongruenti sul display, blocco funzioni ecc.) | Impostazione errata indotta da qualche disturbo nell'alimentazione | Ricaricare il pacco batteria |
MIDLAND G11
PMR446 Transceiver
• INFORMAZIONE AGLI UTENTI
Ai sensi dell'art. 13 del decreto legislativo 25 luglio 2005, n.151 "Attuazione delle Direttive 2002/95/CE, 2002/96/CE e 2003/108/CE, relative alla riduzione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché allo smaltimento dei rifiuti".
Il simbolo del cassonetto barrato riportato sull'apparecchiatura indica che il prodotto alla fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L'utente dovrà, pertanto, conferire l'apparecchiatura giunta a fine vita agli idonei centri di raccolta differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivendilore al momento dell'acquisto di una nuova apparecchiatura di tipo equivalente, in ragione di uno a uno. L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchiatura dimessa al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il riciclo dei materiali di cui è composta l'apparecchiatura. Lo smaltimento abusivo del prodotto da parte dell'utente comporta l'applicazione delle sanzioni amministrative di cui al digls. n.22/1997 (articolo 50 e seguenti del digls. n.22/1997).
Prodotto o importato da:
CTE INTERNATIONAL s.r.l.
Via. R.Sevardi 7-42124 Reggio Emilia Italia
www.cte.it - www.midlandradio.eu
L'uso di questo prodotto può essere soggetto a restrizioni nazionali (per l'uso in Italia in modalità PMR446, è richiesta l'autorizzazione generale (come da D.L. 259 del 01/08/03 art. 99 comma 3; All. 25 art. 36). Prima dell'uso leggere attentamente le istruzioni. Se il prodotto contiene batterie: non gettare nel fuoco, non disperdere nell'ambiente dopo l'uso, usare gli appositi contenitori per la raccolta.
