| Tipo de producto | Transceptor PMR446 |
| Marca | Midland |
| Modelo | G11 |
| Dimensiones (sin antena) | 100 mm × 58 mm × 33 mm |
| Peso (con batería) | 203 g |
| Alimentación | Batería recargable Li-ion 7,4 V / 1600 mAh |
| Rango de frecuencias | 446.00625 – 446.09375 MHz (PMR446) |
| Potencia de salida | ≤ 500 mW (ERP) |
| Separación de canales | 12,5 kHz |
| Funciones principales | VOX (manos libres), Escaneo, Monitor, Squelch ajustable (10 niveles), Roger Beep, Pitido de teclas, Ahorro de energía |
| Alcance máximo (espacio abierto, sin obstáculos) | Hasta 12 km |
| Temperatura de funcionamiento | -20 °C a +50 °C |
| Impedancia de antena | 50 Ω |
| Cargador / Tiempo de carga | Cargador de escritorio / 4 a 5 horas |
| Mantenimiento y limpieza | No abrir el aparato; usar una alimentación de 6-8 V; evitar calor, polvo, humedad; no transmitir sin antena |
| Seguridad | Usar exclusivamente el cargador suministrado; no usar otro cargador (riesgo de explosión) |
| Piezas de repuesto y garantía | Aparato: 24 meses; batería, cargador, auricular, antenas: 6 meses (garantía limitada) |
| Reparabilidad | No abrir el aparato; contactar a un servicio autorizado para cualquier reparación |
Preguntas frecuentes - PMR446 MIDLAND
Preguntas de los usuarios sobre PMR446 MIDLAND
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Radio en formato PDF gratis! Encuentra tus instrucciones PMR446 - MIDLAND y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. PMR446 de la marca MIDLAND.
MANUAL DE USUARIO PMR446 MIDLAND
¡Gracias por elegir Midland!. G11 es una radio portátil de uso libre en España y en casi la totalidad de países europeos. Para más información, revise la tabla de "Restricciones al uso".
Midland G11 es un transceptor pmr446 multi-tarea
Combinando la última tecnología en radio comunicación junto con un sólido chasis, G11 es la solución ideal y efectiva para los profesionales que necesitan estar en contacto con compañeros (construcción, edificios, hoteles, ferias, deporte) o con usuarios que quieren mantener contacto con familia o amigos en los ratos de ocio. Su robusto chasis, facilidad de uso y diseño funcional le convierten en la herramienta ideal para su uso en cualquier actividad.
Software de programación (opcional)
El software de programación (opcional), diseñado específicamente para el G11, permite ampliar las prestaciones de su equipo o reducir su funcionalidad a sólo lo indispensable, desactivando algunas funciones (CTCSS, TOT...). Para más información, consulte el manual del programador (opcional)
Contenido
1 transceptor G11
1 clip cinturón
1 adaptador de red
1 batería de Li-ion de 1600mAh
1 cargador de sobremesa
Características principales
) Transceptor pmr446
Potencia de salida: 500 mW
Espaciado entre canales: 12.5 KHz
Incluye la función VOX (comunicación activada vocalmente)
Exploración de canales
) Tono Beep
Roger Beep (tono fin de transmisión)
Battery Save
Secrafonía
Squelch
RANGO DE COBERTURA
El máximo alcance dependerá de las condiciones del terreno y se obtiene durante el uso en campo abierto.
Las limitaciones a ese máximo posible son factores medioambientales como obstáculos causados por árboles y edificios por ejemplo. Dentro de un co-che o en construcciones metálicas, el alcance se reduce sensiblemente. En ciudad, con edificios y otros obstáculos, el alcance es de alrededor de 1 ó 2
Km. En espacios abiertos con obstáculos como árboles o casas pequeñas, se pueden alcanzar entre 4-6 Km. En espacio abierto, sin ningún obstáculo y los talkies "viéndose", por ejemplo en montaña, el alcance puede superar los 12 Km.

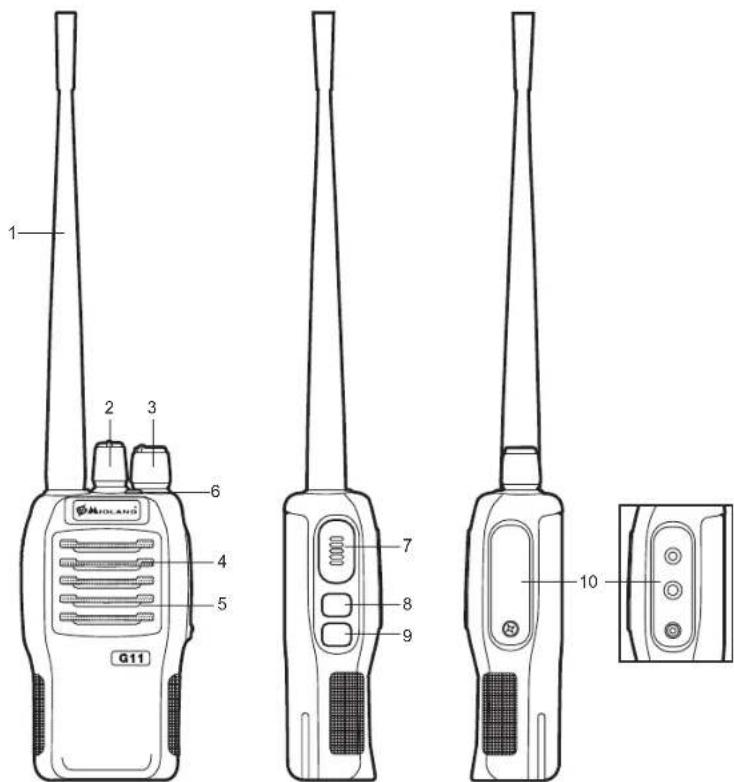

PARTES Y MANDOS DE LA RADIO
- Antena
- Selector: gire en sentido horario o antihorario para seleccional el canal deseado
- Mando encendido/apagado/volumen: gire en sentido de las agujas del reloj para encender la radio y aumentar el volumen. Gire en sentido contrario para bajar el volumen y apagar la radio.
- Altavoz
- Micrófono
- Led indicador:
Rojo: TX;
Verde: RX. - PTT: pulse para transmitir y suelte para recibir.
- Tecla Función1: Pulse brevemente para activar la función Monitor; manténgala presionada durante 4 segundos para activar la función VOX. El equipo transmitirá una señal acústica cada vez que pulse la tecla para confirmar que el VOX se ha activado/desactivado.
- Tecla Función2: manténgala pulsada durante 4 segundos para activar la función SCAN. El equipo transmitirá una señal acústica cada vez que pulse la tecla para confirmar que se ha activado/desactivado.
- Conexión Altavoz/Micro exterior permite la conexión de accesorios de audio exteriores como micrófonos, auriculares, etc...
OPERATIVA
Encendido/apagado y ajuste del volumen
Gire el mando PWR/VOL en el sentido de las agujas del reloj para encender la radio (notará un click y oirá un "beep")
Gire el mando en sentido horario/antihorario para aumentar/reducir el volumen.
Gire el mando en sentido contrario a las agujas del reloj para apagar la radio.
Transmisión
Para comunicarse, todas las radios del grupo deben estar sintonizadas en el mismo canal. Mantenga pulsada brevemente la tecla Función1 para activar el Monitor y asegurarse de que el canal está libre y luego pulse PTT.
Para una claridad óptima, mantenga la radio a una distancia de aproximadamente 4/10 cm de su boca.
Suelte el PTT para recibir.
En una comunicación vía radio, sólo puede hablar un usuario a la vez. Por eso, es importante no transmitir mientras está recibiendo una comunicación y usar la transmisión con moderación para permitir hablar al resto de usuarios. La transmisión consume mucha energía y se debe usar con moderación para ahorrar batería.
Si no puede contactar con una radio a la que puede escuchar sin problemas, es posible que aquella esté utilizando un CTCSS/DCS distinto al suyo.
Monitor
La función Monitor desactiva temporalmente (abre) el Squelch para así poder escuchar señales demasiado débiles para abrir en Squelch.
Pulse brevemente la tecla Función1 para activar esta función.
Scan - Exploración de canales
Para activarlo, mantenga pulsada Función2 durante aproximadamente 4 segundos: la radio explorará todos los canales a partir del canal en uso.
Cuando detecte cualquier señal, la radio detendrá la exploración; para continuar la exploración, pulse el PTT.
Vox - Manos libres
G11 permite una conversación "manos libres" mediante la función VOX: tan solo con hablar en dirección al micrófono, la transmisión se activará de manera automática.
La sensibilidad del VOX se puede ajustar en 10 niveles diferentes (0,1,2,3...9) a través del software de programación (opcional).
0 significa que el VOX está desactivado, 1 es el nivel más bajo (para ambientes ruidosos) y 9 el más alto (para ambientes silenciosos).
Por defecto, la sensibilidad del VOX está ajustada al nivel 5.
Para activar el VOX, mantenga pulsada durante 4 segundos Función1.
Squelch - Silenciador
Con el Squelch se suprime el ruido de fondo que siempre existe en el éter y la radio fija un umbral para que la señal active el altavoz y se escuche.
G11 dispone de 10 diferentes niveles de Squelch programables por software (opcional). 0 significa que el Squelch destá desactivado (Monitor abierto),
1 es el nivel más bajo (para escuchar señales muy débiles) y 9 el más alto (para señales fuertes). Por defecto, el Squelch está ajustado al nivel 5.
Asegúrese de no haber programado un nivel demasiado alto ya que en ese caso no podrá recibir señales débiles. Por otro lado, si programa un nivel muy bajo, el Squelch puede dejar pasar ruidos electrónicos.
El Squelch se debe ajustar siempre cuando no haya señales presentes.
Roger Beep (Tono de fin de transmisión)
Cuando se suelta el PTT, la radio emite un pitido para confirmar a los otros usuarios que ha dejado de transmitir y que ahora pueden hablar los demás.
Sonido teclado
Esta función, si está activada, genera automáticamente un beep cada vez que se pulsa una tecla.
RECARGA DE LA BATERÍA
G11 incorpora una batería de iones de litio de 7,4V que se puede recargar conectando el adaptador a la toma de corriente e insertando el jack de carga en el cargador de sobremesa.
La recarga total del pack de baterías necesita de 4-5 horas.
Para una vida óptima de la batería, recomendamos realizar la recarga con el equipo apagado y cuando la batería esté descargada.
¡El uso de un cargador diferente al especificado, puede dañar la radio o incluso puede causar explosiones y daños personales!
La función de Ahorro automático de batería permite una reducción del consumo de hasta el 50%. Se activará automáticamente tras pasar 7 segundos
sin recibir el equipo ninguna señal. Esta función está activada por defecto y se podrá desactivar/activar sólo a través del software de programación (opcional).
MANTENIMIENTO
Su G11 ha sido diseñado para disfrutarlo durante muchos años. Para ello, siga estas indicaciones básicas:
No intente abrir la radio. Una manipulación no experta puede dañarla y/o anular la garantía.
Si usa una fuente de alimentación, tenga cuidado con el voltaje que debe estar entre 6V y 8V para evitar daños.
Las altas temperaturas pueden acortar la vida de los dispositivos electrónicos y deformar o derretir algunos plásticos. No almacene la radio en sitios sucios o polvorientos.
Mantenga la radio seca. El agua de lluvia o la humedad pueden dañar los circuitos eléctricos.
Si ve que la radio huele a quemado o hecha humo, apáguela rápidamente, retírela del cargador y quítele la batería.
No transmita nunca sin antena.
GARANTÍA
Esta garantía no limita los derechos del usuario reconocidos en la normativa estatal aplicable en materia de venta de bienes de consumo.
Durante el periodo de garantía, ALAN COMMUNICATIONS, reparará en un periodo razonable de tiempo los defectos en materiales, diseño y fabricación, libre de cargos de reparación.
Esta garantía sólo es válida en el país donde se ha adquirido el producto.
Duración de la Garantía
El periodo de garantía comienza en el momento de la compra por parte del primer usuario final. El producto consta de diferentes partes que tienen diferentes periodos de garantía:
24 meses para la unidad radio
6 meses para la batería y cargador de batería
Como acceder al servicio de Garantía
En caso de que el producto tenga un defecto, contacte con su Distribuidor o siga las instrucciones que figuran en la página web www.alan.es.
Cualquier reclamación por el producto afectado, deberá comunicarse dentro
de un plazo de tiempo razonable desde que se apreció el defecto y, en ningún caso, después de que haya expirado la garantía.
Para tener acceso a esta garantía, es necesario enviar al servicio técnico:
El producto afectado (equipo o accesorio) bien envalado y protegido con una nota explicativa de la anomalía detectada.
La factura original de compra, con el nombre y dirección del distribuidor y la fecha y el lugar de compra.
Lo que NO cubre la Garantía
Esta Garantía no cubre:
El deterioro del producto debido a su uso habitual.
Los defectos causados por un uso indebido (defectos causados por objetos afilados, deformaciones, presiones, caídas, etc.).
Defectos o daños causados por un uso contrario al indicado en este manual.
Defectos causados por otros factores o actos que se escapan al control del fabricante.
Esta garantía limitada no cubre defectos o daños causados al producto por un uso, o conexión con cualquier producto, accesorio, software y/o servicios no fabricados o suministrados por el fabricante o por el uso del producto para cualquier otra función diferente de la que ha sido fabricado.
La garantía tampoco cubre los defectos causados en las baterías por cortocircuitos de sus contactos, si los sellos o las células están rotos o si muestra evidencia de que la batería se ha usado en otro equipo diferente para el que ha sido fabricada.
Esta garantía limitada no será válida si el producto ha sido abierto, modificado o reparado por cualquier otro que no sea un servicio autorizado por ALAN Communications, si se repara usando piezas no autorizadas o si el número de serie del producto ha sido retirado, borrado, alterado o es ilegible, quedando a la única discreción de ALAN COMMUNICATIONS.
Esta garantía limitada no será válida si el producto se ha expuesto a humedad, a condiciones ambientales o de temperatura extrema, corrosión, oxidación, derrames de comida o líquidos o a la influencia de productos químicos.
ESPECIFICACIONES TÉCNICAS
| General | |
| Rango de frecuencias 446.00625- 446.09375 MHz | (PMR446) |
| Temperatura de trabajo -20 + +50 °C | |
| Alimentación 7.4 Vcc | |
| Modo operativo Simplex | |
| Dimensiones 100 x 58 x 33 mm (sin antena) | |
| Peso 203 g (incluida batería) | |
| Impedancia Antena 50 Ω | |
| Ciclo de trabajo 5/5/90% (Tx/Rx/espera) | |
| Transmisor | |
| Estabilidad de Frecuencia ±2.5 PPM | |
| POTENCIA DE SALIDA ≤ 500 mW ERP | |
| Desviación máxima de Frecuencia ≤ 2,5 KHz | |
| Distorsión Audio ≤ 3 % | |
| Potencia canal adyacente < -60 dB | |
| Radiación espúreas Conforme a la normativa europea | |
| Bloqueo | Conforme a la normativa europea |
| Receptor | |
| Sensibilidad RF | < 0.2 μV @ 20 dB SINAD |
| Distorsión Audio ≤ 3 % | |
| Respuesta Audio | 300 Hz + 3 KHz |
| Selectividad canal adyacente | Conforme a la normativa europea |
| Rechazo Intermodulación | Conforme a la normativa europea |
| Rechazo espúreas | Conforme a la normativa europea |
| Bloqueo | Conforme a la normativa europea |
CTE International declara que este Midland G11 cumple los requisitos esenciales y otras disposiciones relevantes de la Directiva 1999/5/EC.
RESOLUCIÓN DE PROBLEMAS
| Problema Posible Causa Solución | ||
| La radio no se enciende La batería está de | descargada y/o no se ha colocado correctamente | Verifique que la batería está cargada e instalada correctamente. |
| La radio se apaga rápidamente nada mas encenderla | Pack de baterías descargado Recargue el pack de bater | as |
| El pack de baterlas no carga El cargador de | baterías no se ha instalado o conectado correctamente. | Verifique las conexiones del cargador y la colocación de las baterías. |
| La radio se enciende pero no recibe ninguna señal | Su ubicación está muy blindada Muévase a otro lugar | |
| El volumen está demasiado bajo Ajuste el volumen | ||
| Incorrecto CTCSS o DCS Verifique que está utilizando los mismos subtonos que sus compañeros | ||
| Siempre hay ruido en recepción El Monitor está abierto Desactive el Monitor | ||
| Es imposible comunicar con otras radios | Se ha seleccionado un canal incorrecto | Seleccione el mismo canal que usan las personas con las que quiere comunicarse |
| La radio está en un lugar muy blindado o muy lejos de sus compañeros | Muévase a otro lugar | |
| Subtonos CTCSS o DCS incorrectos Verifique que está utilizando los mismos subtonos que sus compañeros | ||
| La recepción se entrecorta y/o con interferencias | La señal es muy débil | Desactive temporalmente el Squelch mediante la función Monitor |
| La distancia de transmisión es excesiva y/o hay obstáculos entre las radios. | Muévase más cerca de sus compañeros o a otra zona | |
| Otro grupo de usuarios utiliza el mismo canal. | Verifique el tráfico de transmisiones mediante la función Monitor y seleccione otro canal si es necesario. | |
| La radio está cercana a equipos que causan interferencias (televisiones, ordenadores, etc..) | Aumente la distancia entre la radio y estos equipos. | |
| A veces no se puede transmitir | El canal lo usa un número excesivo de usuarios o la transmisión ha sido bloqueada por un canal ocupado | Seleccione otro canal. |
| Transmisión accidental debida al VOX | La sensibilidad y/o el ruido ambiente son muy altos. | Reduzca la sensibilidad del VOX. |
| El VOX necesita que se hable muy alto | La sensibilidad del VOX es muy baja | Si el ruido ambiental no es muy alto, incremente la sensibilidad o use un micrófono opcional |
| La autonomía del pack de baterías es limitada | El tiempo de transmisión es muy alto | Intente reducir el tiempo de transmisión y/o utilizar potencia baja |
| Fallo de funciones lógicas | Ajustes incorrectos causado por un problema de alimentación | Recargue el pack de baterías |
MIDLAND G11
Assim como acontece com todos os dispositivos electrónicos, recomendamos que siga estas sugestões:
- Todos los artículos que exiban este símbolo en el cuerpo del producto, en el embalaje o en el manual de instrucciones del mismo, no deben ser desechados junto a los residuos urbanos normales sino que deben ser depositados en los centros de recogida especializados. En estos centros, los materiales se dividirán en base a sus características y serán reciclados, para así poder contribuir de manera importante a la protección y conservación del medio ambiente.
El uso de este transceptor puede estar sujeto a restricciones nacionales. Lea atentamente las instrucciones antes de usar el equipo. Si el producto contiene pilas o baterías no las tire al fuego ni las disperse en el ambiente después de su uso, utilice los contenedores apropiados para su reciclaje.
