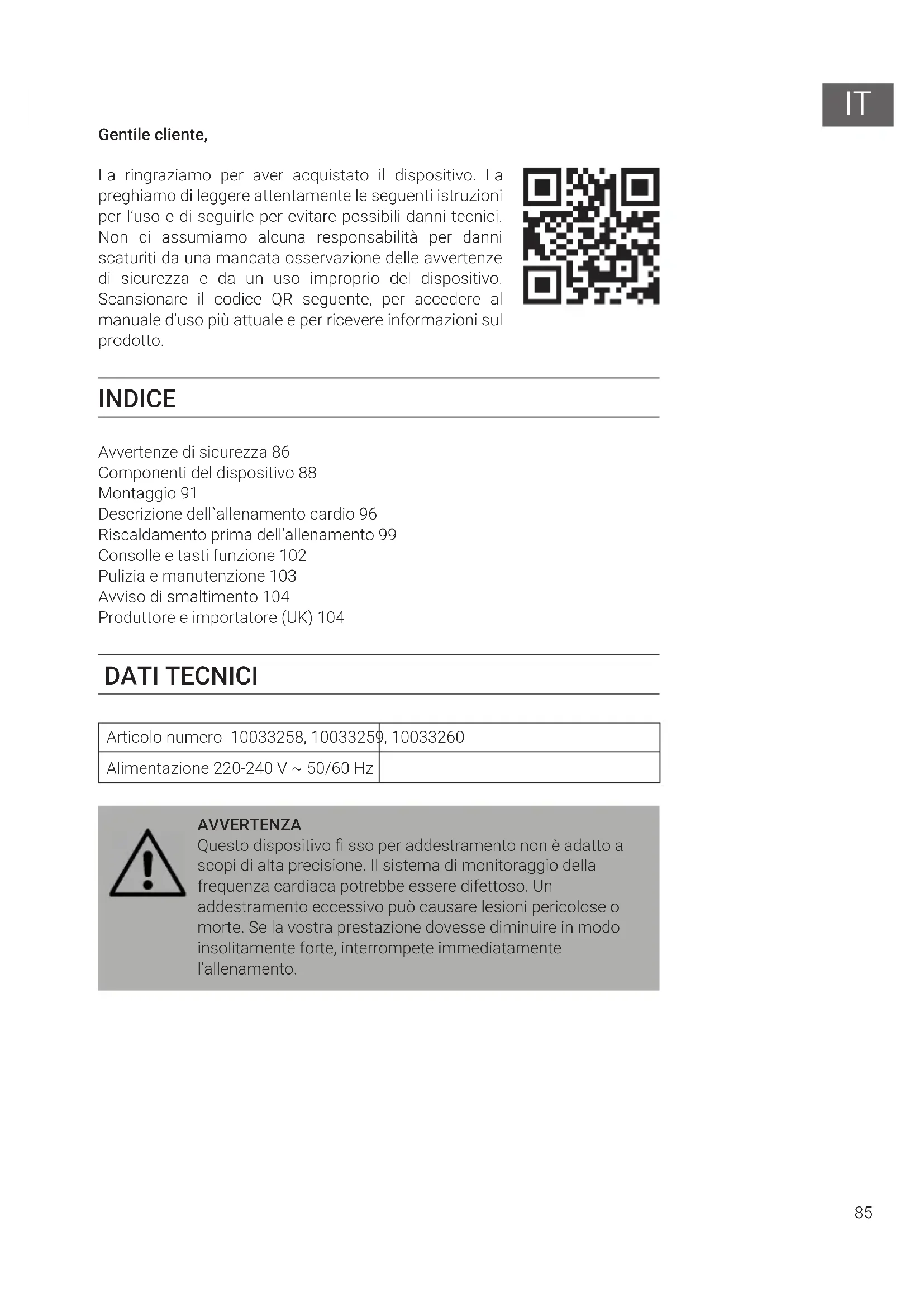

MANUALE UTENTE Azura Air Capital Sports

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 86

Componenti del dispositivo 88

Montaggio 91

Descrizione dell'allenamento cardio 96

Riscaldamento prima dell'allenamento 99

Consolle e tasti funzione 102

Pulizia e manutenzione 103

Avviso di smaltimento 104

Produttore e importatore (UK) 104

DATI TECNICI

Articolo numero 10033258, 10033259, 10033260
Alimentazione 220-240 V ~ 50/60 Hz

AVVERTENZA

Questo dispositivo fi sso per addestramento non è adatto a scopi di alta precisione. Il sistema di monitoraggio della frequenza cardiaca potrebbe essere difettoso. Un addestramento eccessivo può causare lesioni pericolose o morte. Se la vostra prestazione dovesse diminuire in modo insolitamente forte, interrompete immediatamente l'allenamento.

AVVERTENZE DI SICUREZZA

Leggere attentamente tutto il manuale prima di procedere all'uso del dispositivo e conservarlo per future consultazioni. Le caratteristiche del prodotto possono essere leggermente diverse da quelle rappresentate nelle immagini. Il produttore si riserva il diritto di effettuare modifiche senza preavviso.

• Conservare il manuale d'uso in un luogo sicuro, in modo da poterlo consultare in ogni momento.
• Procedere al montaggio del dispositivo solo dopo aver letto l'intero manuale d'uso. La sicurezza e l'efficacia del dispositivo sono garantite solo in caso di montaggio corretto e a regola d'arte e in un contesto di utilizzo appropriato. È responsabilità dell'acquirente garantire che tutti gli utilizzatori del dispositivo siano informati riguardo alle avvertenze di sicurezza e alle misure a cui è necessario prestare attenzione.
• Il dispositivo deve essere posizionato sua una superficie piana e stabile per poter essere utilizzato in sicurezza. Per proteggere il pavimento, utilizzare un tappetino. Non utilizzare il dispositivo in ambienti umidi, ad es. vicino a piscine, ecc. La distanza di sicurezza intorno al dispositivo deve essere di almeno 0,5 metri.
• Prima di iniziare il programma di allenamento, consultare assolutamente un medico, per assicurarsi di non avere problemi fisici o di salute che potrebbero rappresentare un rischio per il vostro benessere o la vostra sicurezza attraverso l'uso del dispositivo o che potrebbero impedire il corretto utilizzo del dispositivo. Il parere del medico è di importanza vitale se si assumono medicinali che influiscono sul battito cardiaco, sulla pressione sanguigna o sul tasso di colesterolo.
• Prestate attenzione ai segnali del vostro corpo. Un allenamento errato o eccessivo può essere dannoso per la salute. Interrompere l'allenamento se dovesse comparire uno dei seguenti sintomi: dolore, sensazione di pressione sul petto, battito cardiaco irregolare, estrema mancanza di fiato, giramenti di testa o nausea. Se uno di questi sintomi dovesse comparire, consultare assolutamente un medico prima di procedere con l'allenamento.
• Non allenarsi subito dopo i pasti.
• Il dispositivo può essere montato solo da persone adulte. Tenere i bambini lontano dal dispositivo.
• Il dispositivo può essere utilizzato esclusivamente in ambienti casalinghi.

Nota: peso massimo dell'utilizzatore: 100 kg.

• Il dispositivo non è adatto a usi terapeutici. Può essere utilizzato solo per gli esercizi descritti nel manuale.
• Indossare un abbigliamento adeguato e scarpe da allenamento durante l'utilizzo del dispositivo. Evitare abiti larghi che potrebbero restare impigliati nel dispositivo o indumenti che limitano la libertà di movimento.
• Tenere la schiena diritta durante l'allenamento.
• Prima di ogni utilizzo, controllare che impugnature, sella, dadi e bulloni siano avvitati saldamente.
• Rispettare la posizione massima per i componenti del dispositivo regolabili e non superare mai il segno "Stop", in quanto potrebbero insorgere rischi.
• Utilizzare il dispositivo solo secondo le modalità descritte. Se durante il montaggio o il controllo doveste notare componenti difettose o udire strani rumori durante l'utilizzo, interrompete immediatamente l'utilizzo. Tornare ad utilizzare il dispositivo solo dopo aver risolto il problema.
• Quando si solleva o si sposta il dispositivo, fare attenzione a non farsi male alla schiena. Utilizzare sempre una tecnica di sollevamento appropriata e, in caso, chiedere l'aiuto di un'altra persona.
• Tutti i componenti mobili (ad es. pedali, impugnature, sella, ecc.) devono essere manutenuti settimanalmente. Controllarli prima di ogni utilizzo. Se qualcosa dovesse essere allentato o rotto, procedere immediatamente alla riparazione o al fissaggio. Utilizzare il dispositivo solo dopo aver ristabilito la condizione ottimale.
• Fare attenzione alla mancanza di ruota libera, che rappresenta un serio rischio.
• Tenere il cavo di alimentazione lontano da fonti di calore.
  • Non inserire oggetti nelle aperture del dispositivo.
• Prima di spostare o pulire il dispositivo, spegnerlo e staccare la spina. Sfregare le superfici con un detergente delicato e un panno umido. Non utilizzare solventi.
• Non utilizzare il dispositivo in luoghi non temperati, come ad es. garage, verande, bagni, carport o all'aperto.
• Utilizzare il dispositivo esclusivamente secondo le modalità descritte nel manuale d'uso.
• Una riparazione errata e modifiche strutturali (ad es. la rimozione o sostituzione di parti originali) possono mettere in pericolo l'utilizzatore del dispositivo.
• Il volano diventa estremamente caldo durante l'utilizzo.
• Attivare il tasto di blocco quando non si utilizza il dispositivo.

N°	Componente Pezzi N° Componente	Pezzi
1	Montante anteriore 1 29 Dado	cieco 4
2	Telaio principale 1 30 Cinghia	230J 1
3	Stabilizzatori anteriore e posteriore	2 31	Cinghia	240J 1
4	Manubrio 1 32 Vite M8 2
5	Supporto sella 1 33 Rondella 3
6	Sella 1 34 Dado	3
7L	Pedale sinistro	1 35 Chiave multiuso	1
7R	Pedale destro	1 36 Supporto magnetico 1
8	Asse	1 37 Magnete	5
9	Consolle	1 38 Sensore	1
10	Rondella	2	39	Supporto sensore	1
11	Tappi di chiusura	4 40 Volano	1
12	Boccola	1 41 Puleggia	1
13	Tensione manuale su 8 livelli	1 42 Supporto cuscinetto	2
14	Manopola di regolazione del supporto della sella	1 43 Coperchio cuscinetto	2
15	Condotto sensore	1 44 Cuscinetto	4
16	Spina	3 45 Rondella elastica	6
17	Impugnatura in espanso	2 46 Ruota motrice	1
18	Copertura catena sinistra	1 47 Cuscinetto	2
19	Copertura catena destra	1 48		Asse della ruota motrice	1
20L	Copertura sinistra	1 49 Vite	2
20R	Copertura destra	1 50 Rondella 2
21	Capsula in plastica	6 51 Rondella elastica	1
22	Pin	1 52 Dado	2
23	Pedivella sinistra	1 53 Dado esagonale	1
24	Pedivella destra	1 54 Rondella 1
25	Dado	2 55 Rondella ondulata	5
26	Copertura pedivella	2 56 Asse di giro a vuoto	1
27	Vite a croce 4 57 Dado		1
28	Rondella	6 58	Cuscinetto	1
N°	Componente Pezzi N° Componente Pezzi
59	Tappi di chiusura 2 72 Molla 1
60	Vite a brugola 2 73 1
61	Cuscino 2 73 Chiave a brugola 6
62	Rondella 1 74 Vite 1
63	Vite 4 75			Tubo imbottitura schienale	1
64	Supporto magnetico 6 76	Imbottitura schienale 1
65	Vite a croce 1 77 Tappo di chiusura 2
66	Dado esagonale	1 78 Vite 2
67	Rondella elastica 2 79 Rondella 2
68	Alloggiamento in plastica	1 80 Vite 2
69	Cuscino 2 81 Dado			2
70	Vite 1 82			Sensore battito cardiaco	2
71	Rondella 1 83 Rondella 2
71	Rondella 1 84 Vite ST4.2*19

MONTAGGIO

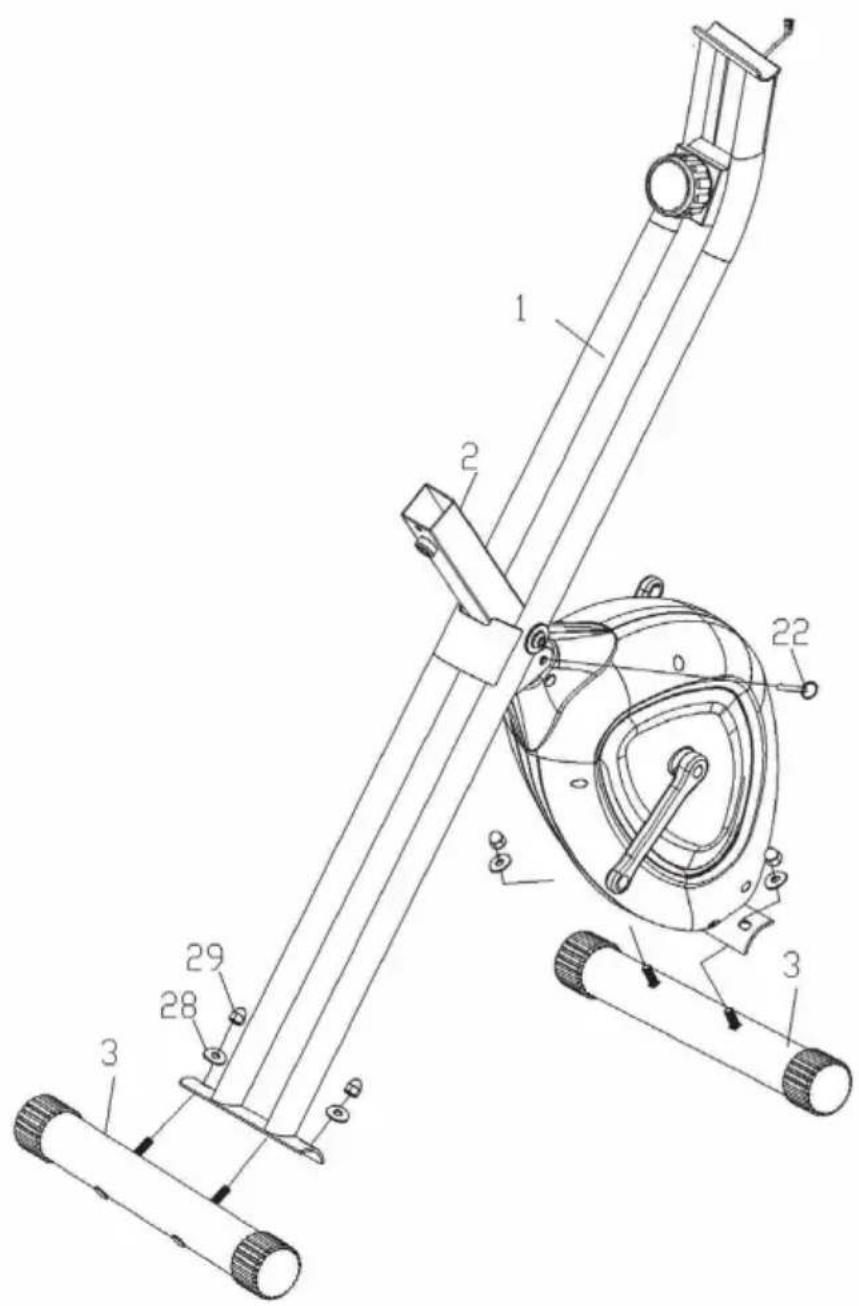

1

Montare lo stabilizzatore anteriore (3) al telaio principale (2). Fissarlo con rondelle (28) e dadi ciechi (29). Montare poi lo stabilizzatore posteriore al telaio principale (2). Fissarlo con rondelle (28) e dadi ciechi (29).

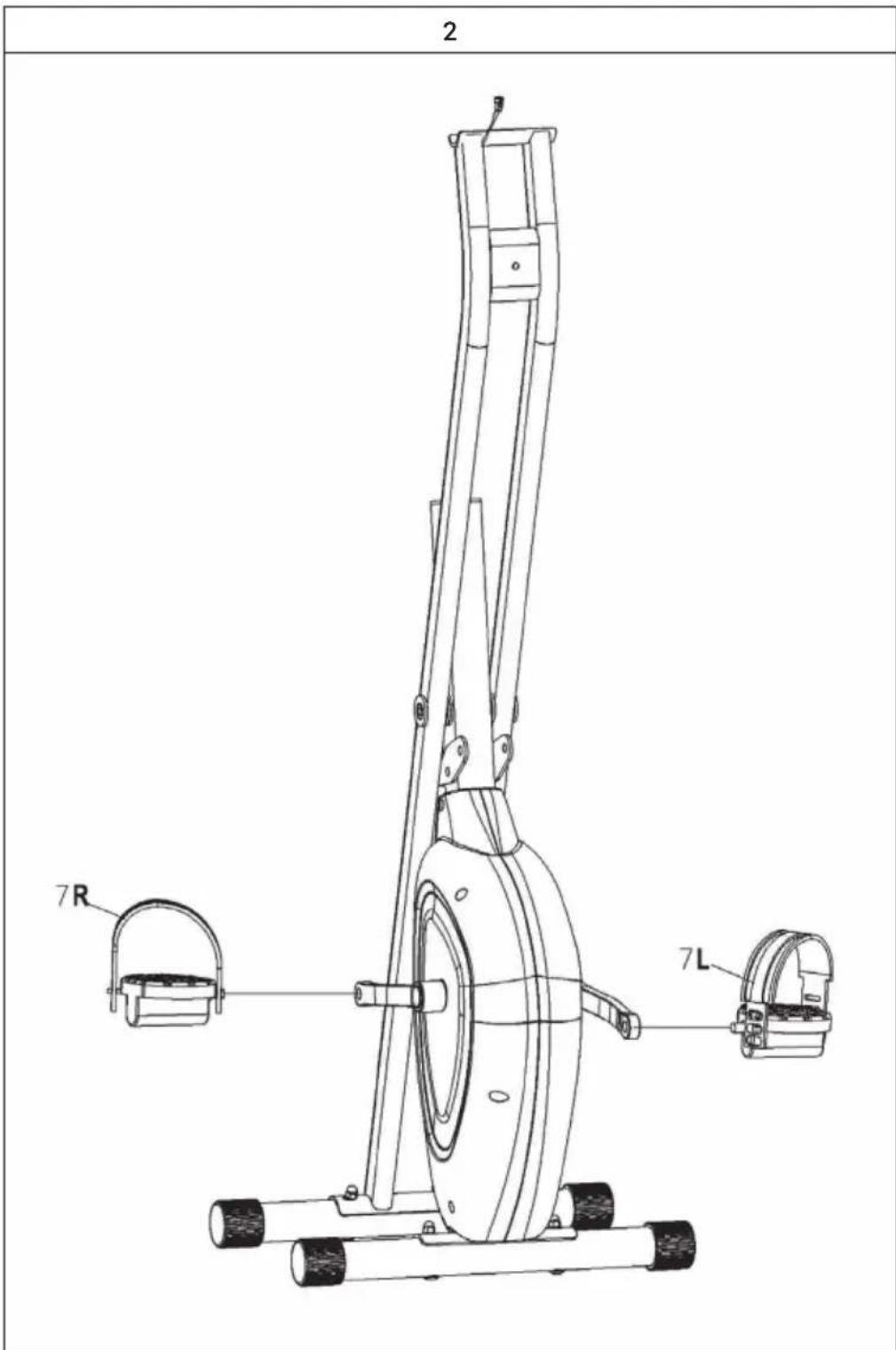

2 7R 7L

Fissare il pedale sinistro (7L) alla pedivella sinistra (23) con la chiave multiuso (35). Fissare il pedale destro (7R) alla pedivella sinistra (24) con la chiave multiuso (35). Fissare il lato sinistro in senso orario e quello destro in senso antiorario.

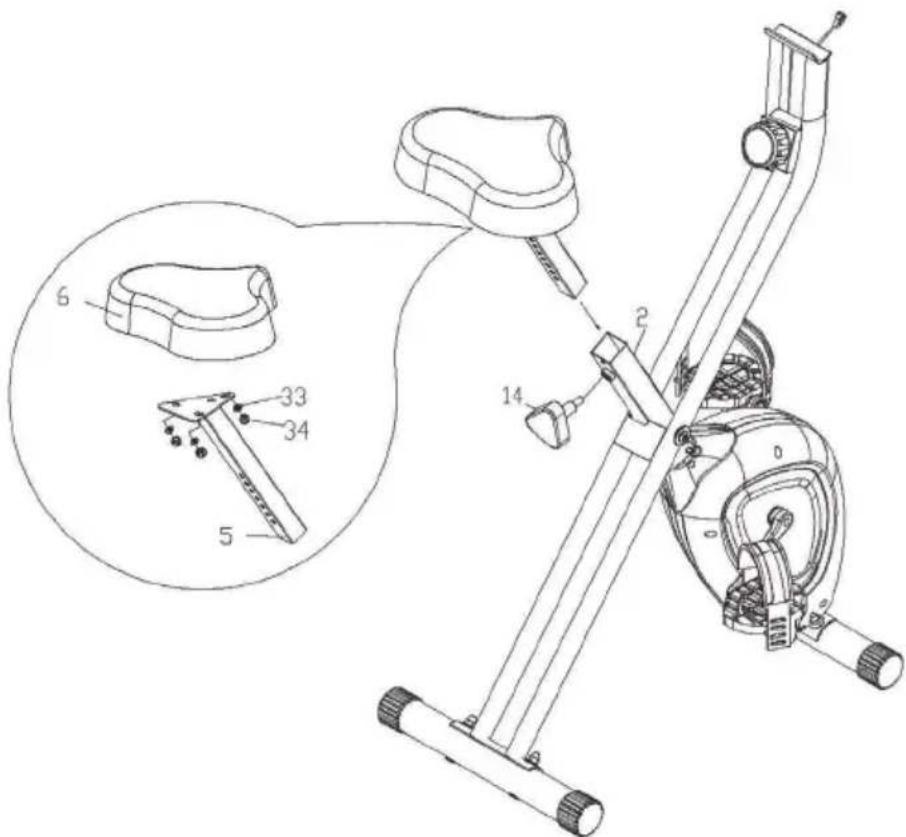

3

Fissare il supporto della sella (5) alla sella (6). Stringerlo saldamente con rondelle (33) e dadi (34). Concluso questo passaggio, inserire il supporto della sella nel telaio principale e stringere saldamente con la manopola (14).

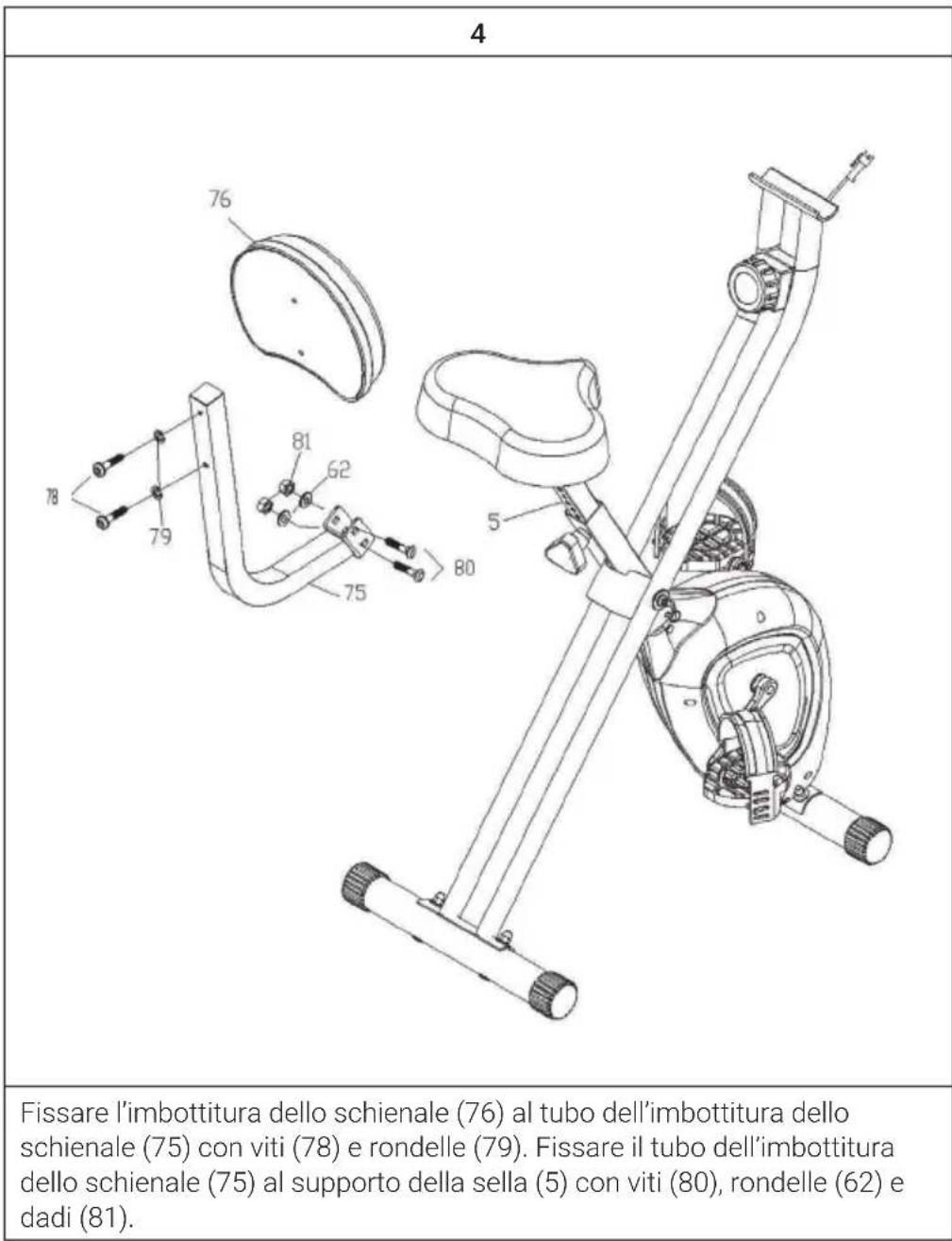

4 Fissare l'imbottitura dello schienale (76) al tubo dell'imbottitura dello schienale (75) con viti (78) e rondelle (79). Fissare il tubo dell'imbottitura dello schienale (75) al supporto della sella (5) con viti (80), rondelle (62) e dadi (81).

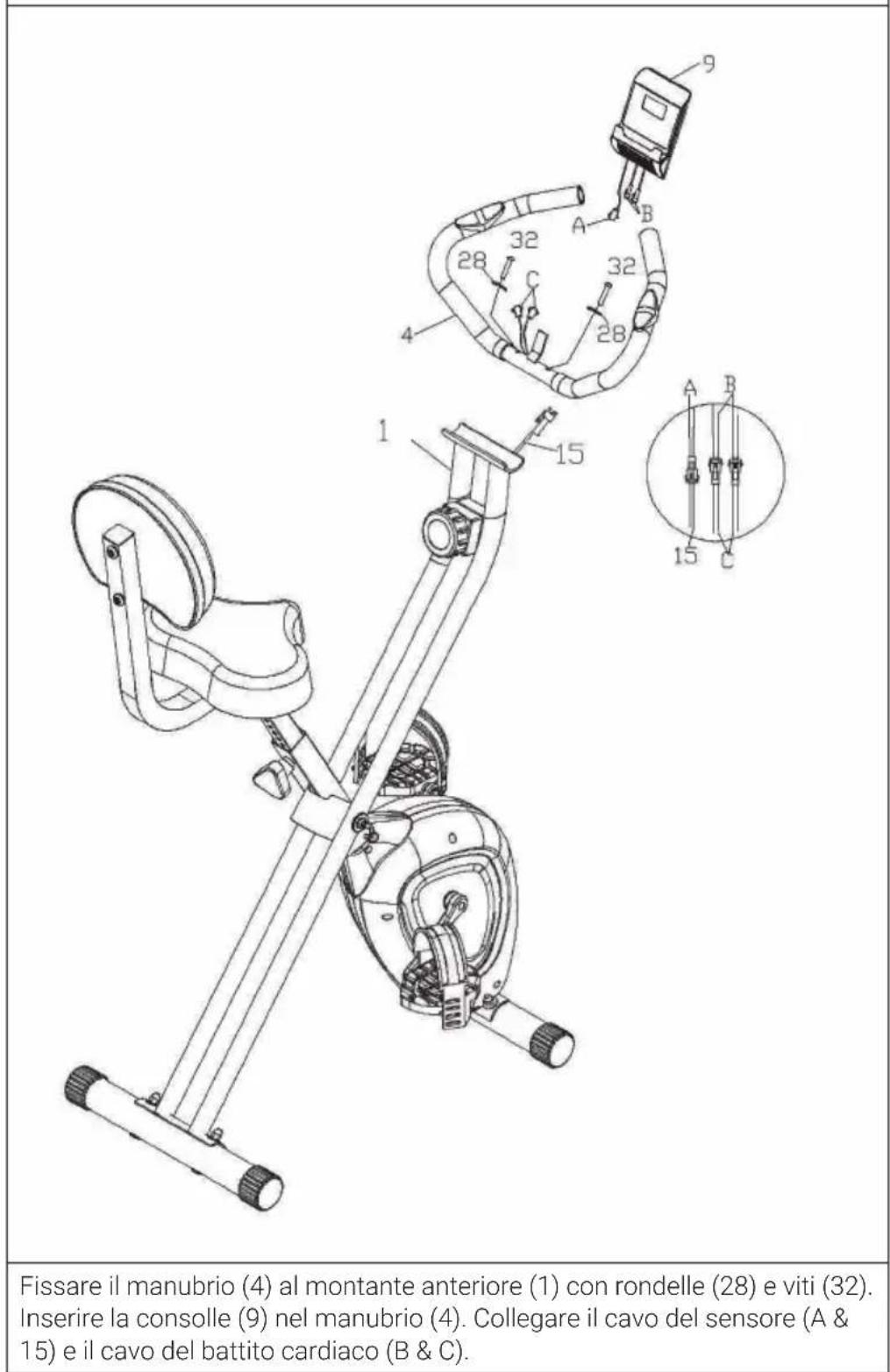

5

Fissare il manubrio (4) al montante anteriore (1) con rondelle (28) e viti (32). Inserire la consolle (9) nel manubrio (4). Collegare il cavo del sensore (A & 15) e il cavo del battito cardiaco (B & C).

DESCRIZIONE DELL'ALLENAMENTO CARDIO

Un allenamento cardio regolare stimola il sistema cardiovascolare (cuore e respirazione). Si migliora la propria forma fisica, si perde peso e si bruciano i grassi. Questo è l'allenamento consigliato per perdere peso. Durante l'allenamento, per prima cosa viene bruciato il glucosio e in seguito vengono bruciati i grassi accumulati nel corpo.

Un allenamento cardio impegnativo (ad esempio un allenamento a intervalli, un allenamento ad alta resistenza e per un periodo prolungato) richiede uno sforzo maggiore e migliora non solo la resistenza ma rafforza anche i muscoli. Di solito più l'allenamento è regolare, più è efficiente (anche per sessioni brevi di 20 minuti).

Durante l'allenamento

La resistenza durante la fase di allenamento cardio è decisiva per l'intensità dell'allenamento e per i risultati ad esso collegati.

Un allenamento ottimale comprende una fase di riscaldamento (1), una fase di allenamento cardio più intensa (2) e la fase di recupero finale (3). Per fare progressi o bruciare calorie, eseguire queste 3 fasi e allenarsi sull'ergometro per almeno 20-30 minuti.

1. Fase di riscaldamento

Iniziare sempre l'allenamento con una resistenza bassa. Un periodo di riscaldamento di 5-10 minuti è importante per riscaldare i muscoli. Soprattutto durante la fase di riscaldamento, la circolazione e i gruppi muscolari devono avere il tempo di adattarsi al work out successivo. Se si è principianti, allenarsi per i primi 3 minuti al livello più semplice e aumentare gradualmente il livello in base al proprio benessere personale.

2. Fase di allenamento cardio

Dopo circa 10 minuti è possibile passare alla fase di allenamento cardio. Se si utilizza il programma di allenamento a intervalli, il computer controlla la resistenza in base al tipo di intervallo scelto e simula il cambiamento di intensità.

La fase di allenamento cardio viene assegnata all'area di allenamento aerobica o anaerobica, a seconda della quantità di energia richiesta. Tali aree sono definite come segue:

Zona di allenamento aerobica

In questa zona si migliora il sistema cardiovascolare e si bruciano i grassi.

Nonostante il battito accelerato, la respirazione più profonda, il riscaldamento e la lieve sudorazione, non ci si sente molto affaticati. La respirazione non è significativamente accelerata e pertanto non si ha affanno e si ha la sensazione di poter sopportare lo sforzo per un tempo prolungato senza affaticarsi troppo. È come se si camminasse in salita in modo facile e veloce.

I muscoli e il cuore lavorano più intensamente e possono ottenere la maggior parte del fabbisogno energetico utilizzando l'ossigeno dalla produzione di energia aerobica. Sebbene anche la produzione di energia anaerobica sia attiva, lo è solo in minima parte. L'acido lattico prodotto in questo processo può essere scomposto per produrre energia. La maggior parte dell'allenamento si dovrebbe completare nella fase di allenamento aerobico.

Se si aumenta ulteriormente l'intensità, si raggiunge un limite nel quale l'energia aerobica non sarà più in grado di aumentare la sua produzione. A questo punto avviene uno spostamento verso la produzione di energia anaerobica la quale viene usata in misura maggiore. Ora si passa alla fase di allenamento anaerobico.

Allenamento anaerobico

In questa zona si migliorano le prestazioni e la velocità. Non appena in questa fase si aumenta di nuovo l'intensità dell'allenamento, il movimento diventa notevolmente più faticoso a causa del crescente livello di lattato. Si comincia a sudare maggiormente, la respirazione diventa più veloce e dopo un po' di tempo, in base alla propria forma fisica, i muscoli sono affaticati, ci si sente esausti e non si riesce ad andare avanti a questo livello.

3. Fase di recupero

Al termine dell'allenamento cardio rimanere almeno 5 minuti nella fase di recupero usando bassi livelli di resistenza. La fase di recupero è utile anche per prevenire possibili dolori muscolari dopo l'allenamento. Inoltre dopo una sessione di allenamento intensivo, si consiglia la rigenerazione attiva ad esempio con un bagno caldo, una sauna o un massaggio.

Progressi nell'allenamento

L'allenamento può essere intensificato mensilmente prolungando la fase di allenamento cardio o eseguendo un livello di resistenza più elevato (o un allenamento a intervalli più impegnativo).

Mangiare e bere

• Bere prima, durante e dopo l'allenamento.
• Bere almeno 2 sorsi d'acqua (10-20 cl) ogni 10-15 minuti durante l'allenamento.
• Se l'allenamento dura più di 1 ora, si consiglia di bere uno sport drink per idratarsi durante gli esercizi.
• Per un allenamento cardio ottimale è molto importante seguire un'alimentazione adeguata sia prima che dopo l'attività fisica.

Prima dell'allenamento, è preferibile mangiare carboidrati presenti ad esempio nel riso e nella pasta in quanto forniscono al corpo un'importante quantità di energia.

Dopo l'allenamento è necessario „ricaricarsi“ con le proteine presenti nelle uova, nello yogurt e nella frutta secca. Anche nel caso in cui si voglia perdere peso, è assolutamente necessario mangiare dopo l'allenamento affinché il corpo si possa rigenerare.

Eseguire gli esercizi di riscaldamento prima di ogni sessione di allenamento. In questo modo verranno mobilitate le articolazioni e attivati i muscoli.

Se durante movimenti singoli dovessero sorgere sensazioni di malessere o dolori, saltare l'esercizio in questione e concordare un riscaldamento specifico con il medico o il personal trainer.

Ogni movimento deve essere ripetuto diverse volte (a destra e a sinistra) in modo da poter realizzare un allenamento cardio in modo rilassato.

Calcolare circa 5 minuti per la seguente routine di allenamento Capital Sports:

1
Muovere lentamente la testa alternativamente avanti, indietro, a destra e a sinistra. In seguito mobilizzare le spalle (movimenti circolari).
2	3
Ruotare i fianchi tenendo le braccia distese. I piedi non sono fissi sul pavimento (le caviglie accompagnano la rotazione del corpo).	Piegare i fianchi lateralmente tenendo un braccio disteso verso l'alto. Mantenere la posizione per qualche secondo per ogni lato.

4
Posizionarsi su una sola gamba e mantenere in tensione con la mano. In questo modo si mobilizza la caviglia e si distende leggermente la coscia. Se necessario, trovare un appoggio per mantenere l’equilibrio. Restare su una sola gamba e ruotare la caviglia in entrambe le direzioni eseguendo movimenti circolari.
5	6
Piegarsi sulle ginocchia tenendo i piedi divaricati in corrispondenza delle spalle e abbassarsi con le braccia distese in avanti fino a quando i fianchi sono all'altezza delle ginocchia.	Sedersi con le gambe piegate in modo che le suole dei piedi si tocchino. Molleggiare delicatamente con le ginocchia. In questo modo si mobilizzano le caviglie e la parte esterna delle cosce. Impugnare le caviglie e mantenere la schiena diritta.

7

Sedersi e piegarsi in avanti con le gambe distese. Cercare di mantenere la presa sul malleolo e di allungarsi progressivamente oltre la punta dei piedi.

CONSOLLE E TASTI FUNZIONE

Tasto Funzione
MODE Premere per selezionare una delle funzioni.
SET Per impostare tempo, distanza, calorie e battito cardiaco.
RESET Per resetttare tutti i valori.

Funzione Utilizzo
SCAN Premere	MODE fino a quando compare SCAN sul display. Lo schermo mostra i seguenti valori: tempo (Time), distanza (Distance), calorie (Calories), tragitto totale percorso (Odometer) e battito cardiaco (Pulse).
TIME Mostra il tempo	tempo trascorso dall’inizio alla fine. Premere MODE fino a quando compare TIME sul display. Premere poi SET per impostare il tempo di allenamento. Quando scade il tempo, viene emesso un segnale acustico per 10 secondi.
SPEED Indica la velocità attuale.
DISTANCE Mostra	il tragitto dall’inizio alla fine. Premere MODE fino a quando compare DISTANCE sul display. Premere poi SET per impostare il tragitto di allenamento. Quando il tragitto è stato percorso, viene emesso un segnale acustico per 10 secondi.
CALORIES Mostra	le calorie bruciate dall’inizio alla fine. Premere MODE fino a quando compare CALORIES sul display. Premere poi SET per impostare le calorie da bruciare. Quando le calorie impostate sono state bruciate, viene emesso un segnale acustico per 10 secondi.
ODOMETER Indica	la distanza totale percorsa in tutte le sessioni di allenamento.
PULSE Premere	MODE fino a quando compare PULSE. Prima di misurare la frequenza cardiaca, poggiare entrambi i palmi delle mani sulle superfici di contatto. La consolle mostra dopo 6-7 secondi la frequenza cardiaca attuale in battiti al minuto (BPM).

PULIZIA E MANUTENZIONE

Nota: come per tutti i dispositivi da allenamento con componenti meccanici in movimento, le viti possono allentarsi a causa dell'uso frequente. Si raccomanda pertanto di controllarle regolarmente e, se necessario, di serrarle nuovamente con una chiave adatta. Pulire regolarmente il dispositivo con un panno umido per rimuovere sudore e polvere.

• Rimuovere la batteria dal pannello dei comandi in caso di inutilizzo prolungato del dispositivo.
• Pulire regolarmente il dispositivo con un panno pulito per mantenere l'aspetto pulito.
• L'uso sicuro del dispositivo può essere garantito solo controllando regolarmente che non presenti danni o segni di usura (ad es. su maniglie, pedali, sedile, ecc.). È essenziale che le parti danneggiate del dispositivo vengano sostituite e che questo non venga riutilizzato fino a quando non è stato riparato.
• Controllare regolarmente che le viti e i dadi siano fissati correttamente.
• Lubrificare regolarmente le parti mobili.
• Prestare attenzione ai componenti particolarmente soggetti ad usura, come il sistema dei freni, il poggiapiedi, ecc.
• Il sudore non deve entrare in contatto con le parti verniciate o cromate del dispositivo, in particolare con il computer.
• Pulire il dispositivo subito dopo l'uso. Le parti smaltate possono essere pulite con una spugna umida. Non utilizzare prodotti aggressivi o corrosivi.
• Conservare il dispositivo in un ambiente pulito e asciutto, fuori dalla portata dei bambini.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.
