Tipo di prodotto	Seggiolino auto
Marca	Foppapedretti
Modello	Logik iSize
Omologazione	ECE R129/03 (i-Size)
Gruppo	i-Size (40-105 cm)
Utilizzo senso di marcia	Rivolto in avanti (76-105 cm, >15 mesi) / Rivolto all'indietro (40-105 cm, dalla nascita)
Altezza bambino	da 40 a 105 cm
Peso massimo bambino	18 kg
Fissaggio	ISOFIX + gamba di forza
Rotazione	360°
Imbracatura	5 punti, regolabile in altezza (13 posizioni)
Poggiatesta	Regolabile in altezza (13 posizioni)
Posizioni di inclinazione	Rivolto all'indietro: 1 posizione (sdraiata); Rivolto in avanti: 3 posizioni
Riduttore neonato	Incluso, per bambini fino a 60 cm
Manutenzione	Rivestimento rimovibile, lavabile in lavatrice a 30°C (programma delicato)
Pulizia imbracatura	Sapone e acqua tiepida
Compatibilità	Seggiolini ISOFIX i-Size (consultare lista veicoli)
Garanzia	12 mesi (convenzionale)
Paese di origine	Italia

Domande frequenti - Logik iSize Foppapedretti

Come installare il seggiolino Logik iSize?

Prima fissare i connettori ISOFIX agli ancoraggi del veicolo (clic), quindi estendere la gamba di forza fino al contatto con il pavimento (indicatore verde). Assicurarsi che lo schienale del seggiolino auto sia in posizione verticale e che il seggiolino bambino sia ben bloccato.

Fino a quale altezza posso utilizzare il seggiolino rivolto all'indietro?

Il seggiolino può essere utilizzato rivolto all'indietro da 40 a 105 cm (dalla nascita). Si consiglia di mantenerlo in questa posizione il più a lungo possibile, anche oltre i 15 mesi.

Come far ruotare il seggiolino a 360°?

Premere il pulsante di rotazione situato sotto la seduta, quindi ruotare il seggiolino verso la portiera o nella direzione desiderata. Prima di partire, verificare che il meccanismo sia ben bloccato cercando di ruotarlo senza premere il pulsante.

Come regolare l'imbracatura alla giusta dimensione?

Allentare l'imbracatura premendo il pulsante centrale e tirando le bretelle in avanti. Posizionare il bambino, agganciare la fibbia, quindi tirare la cinghia di regolazione per stringere. Lo spazio tra l'imbracatura e il petto non deve superare lo spessore di un dito.

Posso utilizzare questo seggiolino sul sedile anteriore?

Sì, solo se l'airbag frontale è disattivato. Arretrare il sedile al massimo e seguire le istruzioni del manuale del veicolo. L'airbag laterale non crea problemi.

Come lavare il rivestimento del seggiolino?

Rimuovere il rivestimento (senza rimuovere le linguette della fibbia). Lavarlo in lavatrice a 30°C programma delicato, senza centrifuga né asciugatrice. Non usare candeggina. Stenderlo per asciugare.

Il seggiolino è compatibile con tutti i veicoli?

È compatibile con i veicoli dotati di punti ISOFIX e presenti nella lista dei veicoli i-Size fornita dal produttore. Consultare il manuale o il sito www.foppapedretti.it per verificare la compatibilità.

Cosa fare in caso di incidente con il seggiolino?

Dopo un incidente, anche senza danni visibili, il seggiolino potrebbe aver perso le sue proprietà di sicurezza. È indispensabile sostituirlo. Contattare il produttore per la sostituzione.

Come installare il riduttore per neonato?

Il riduttore è fornito con elastici per il poggiatesta e una parte seduta. Posizionare il bambino all'interno fino a 60 cm. Oltre, rimuoverlo sganciando gli elastici e togliendo il cuscino seduta.

Il seggiolino può essere utilizzato in aereo?

Il manuale non menziona l'uso in aereo. Il seggiolino è omologato solo per veicoli (ECE R129). Per uso aereo, consultare la compagnia aerea.

MANUALE UTENTE Logik iSize Foppapedretti

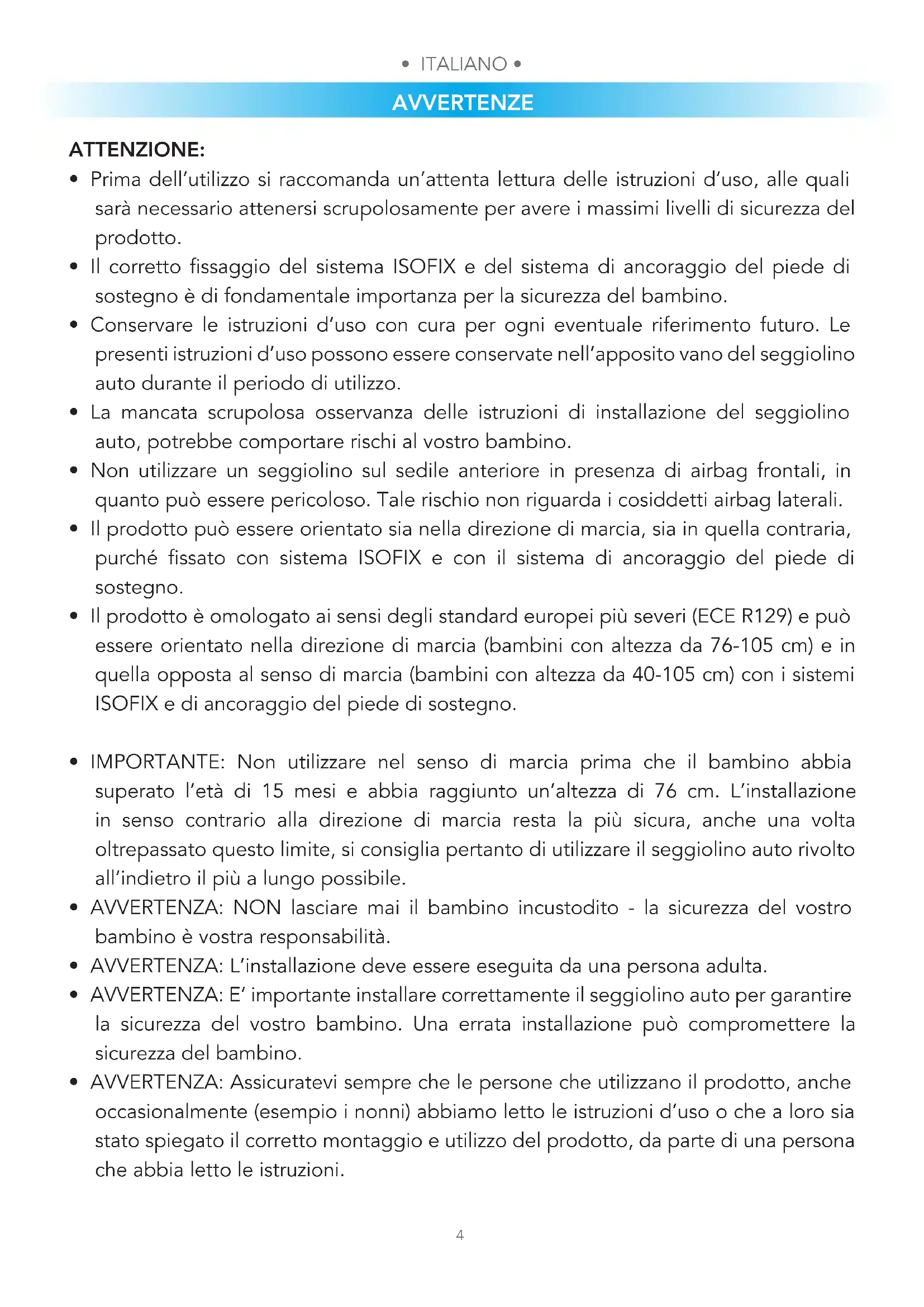

IT SEGGIOLINO AUTO - Istruzioni di montaggio

• Prima dell'utilizzo si raccomanda un'attentalettura delleistruzioni d'uso,alle quali sare necessario attenersi scrupolosamente per avere i massimi livelli di sicurezza del prodotto.
• Il corretto fissaggio delsystema ISOFIX e del systema di anticoraggio del piede di sostegno è di fondamentale importanta per la sicurezza del bambino.
• Conservare le istruzioni d'uso con cura per anni eventuale riferimento futuro. Le presenti istruzioni d'uso possono essere conservate nell'apposto vano del seggiolino auto durante il periodo di utilizzo.
• La mancata scrupolosa osservanza delle istruzioni di installmente del seggiolino auto, potrebbe comportare rischi al vosto bambino.
• Non utilizzato un seggiolino sul sedile anteriore in presenza di airbag frontali, in quanto cui è essere pericoloso. Tale rischio non riguarda i cosiddetti airbag laterali.
• Il prodotto può essere orientato sua nella direzione di marcia, sia in quella contraria, perché fissato consystema ISOFIX e con il systema di anticoraggio del piede di sostegno.
• Il prodotto è omologato ai sensi degli standard europei più severi (ECE R129) e può essere orientato nella direzione di marcia (bambini con altezza da 76-105 cm) e in quellaopposta al senso di marcia (bambini con altezza da 40-105 cm) con i sistemi ISOFIX e di anticoraggio del piede di sostegno.
• IMPORTANTE: Non utilizzato nel senso di marcia prima che il bambino abbia superato l'ètà di 15 mesi e abbia raggiunto un'altezza di 76 cm. L'installazione in senso contrario alla direzione di marcia resta la più sicura,anche una volta otrepassato quello limite, si consiglia pertanto di utilizzato il seggiolino auto rivolto all'indietro il più a lungo possibile.
• AVVERTENZA: NON lasciare mai il bambino incustodito - la sicurezza del vostro bambino è vostra responsabilità.
• AVVERTENZA: L'installazione deve essere eseguita da una persona adulta.
• AVVERTENZA: E' importante installare correttamente il seggiolino auto per garantire la sicurezza del vosto bambino. Una errata installatione cui promiettere la sicurezza del bambino.
• AVVERTENZA: Assicuratevi sempre che le persone che utilizzano il prodotto,anche occasionallymente (esempio i nonni) abbiamo fatto le istruzioni d'uso o che a loro sia stato spiegato il corretto montaggio e utilizzato del prodotto, da parte di una persona che abbia fatto le istruzioni.

AVVERTENZE

• AWERTENZA: Tenere sempre quello manuale a disposizione, conservando con il prodotto.
• AVVERTENZA: In caso di dubbio riguardante l'installazione e il corretto utilizzato del seggiolino, contattare il produttore del dispositivo di ritenuta per bambini.

PRIMA DI INIZIARE

• AVVERTENZA: Non installare il seggiolino auto su sedili rivolti verso la parte posteriore del veicolo o sedili orientati lateralmente.
• AVVERTENZA: Prima di installare il seggiolino, verificare che il sedile del passeggero utilizzato abbia lo schienale bloccato in posizione verticale.
• AVVERTENZA: Non utilizzato il seggiolino in casa come seggiola. E' stato progettato per essere utilizzato in auto.
• AVVERTENZA: Accertarsi che i bagagli o altri oggetti potenzialmente in grado di procurare contusions o ferite all'occupante del seggiolino in caso di urto siano solidamente anticorati.

QUANDO UTILIZZATE IL SEGGIOLINO

• AWERTENZA: Gli elementi rigidi ed i pezzi in materiale plastico del dispositivo di ritenuta per bambini devono essere posizionati e installati in modo tale che, nelle condizioni di normale utilizzato, non possano bloccarsi sotto un sedile mobile o nella porta del veicolo.
• AVVERTENZA: Se in dotazione al veicolo, utilizzato il dispositivo bloccaggio aperture porte dall'internalo. Questo per impedire al bambino di aprire la porta.
• AVVERTENZA: Fate una breve pausa durante un lungo viaggio, in modo che il bambino possa rilassarsi e prendere un po' d'aria.
• AVVERTENZA: Non lasciare il bambinorawn sorglianza in un dispositivo di ritenuta per bambini.
• AVVERTENZA: Il seggiolino auto deve sempre essere fissato al sedile,anche se non utilizzato.
• AVVERTENZA: D再也没有 un seggiolino sae ben fissato al sedile.
• AVVERTENZA: Non utilizzato il disposativo di ritenuta per bambini alla fodera.
• AVVERTENZA: Non sostituire la federa con una federa diversa da quella consigliata dal produttore, in quanto ha un impatto diretto sul funzionamento del dispositivo di ritenuta.
• IMPORTANTE: Durante lunghi viaggi, fate delle soste a intervalli regolari e verificate che il seggiolino sia correttamente installato e che le cinture non si siano allentate.

AVVERTENZE

• AVVERTENZA: In caso di emergenza, è importante sganciare la fibbia rapidamente per liberare il bambino. La fibbia è quando di facile aperture e non deve essere coperta. Insegnate al bambino a non giocare con la fibbia.
• AVVERTENZA: Non collocare molto il seggiolino, tra il sedile e il seggiolino dei tessuti (per esempio un ascugamano o un cuscino) in quanto in caso di incidente potrebbe influire sulla sicurezza del prodotto.
• AWERTENZA: D'inverno, fare attenzione a non posizionare il bambino nel seggiolino con abiti troppo voluminosi. Vestiti troppo voluminosi possono portare ad una non corretta regolazione delle Bretelle. In caso di incidente il bambino potrebbe non essere trattuato correttamente dalle Bretelle. Se necessario riscaldare l'abitacolo o utilizzare una coperta, da collocare sopra l'imbracatura, per riscaldare il bambino.
• AVVERTENZA: Se sottoposti a temperature elevate, i componenti metallici e in plastica si surriscaldano. Si consiglia pertanto di coprire il seggiolino auto se si lascia la macchina parcheggiata al sole.
• AVVERTENZA: Assicurarsi di immobilizzare oggetti mobili, come bagagli o libri all'interno del veicolo. Posso provecare lesioni/ferite in caso di incidente.
• AVVERTENZA: Non appoggiare bagagli sulla cappellieraenza assicurarli: in caso di incidente potrebbero arrecare gravi danni ai passeggeri.
• AVVERTENZA: Assicurarsi che tutti i dispositivi di bloccaggio siano correttamente agganciati prima dell'utilizzo.

• AVVERTENZA: Non utilizzate pezzi di ricambio o accessori non forniti o approvati dal fabbricante, in quanto potrebbero renderere il prodotto molto sicuro.

• In seguito a un incidente, il seggiolino potrebbe perdere i requisiti di sicurezza a causa dei danni subiti,anche se non immediatamente visibili.Si raccomanda quando di sostituirlo. Solo il produttore puo garantire la conformità ai requisiti di sicurezza,purché si tratti di un prodotto originale.

• Non manomettere il prodotto, onde evitare di comprometterne la sicurezza generale.
• Si raccomanda di non rimuovere loghi/etichette del prodotto, onde evitare di danneggiare il rivestimento.
• Utilizzare il seggiolino autoanche in caso di viaggi brevi, in quanto è proprio in questi casi che si verifica la maggior parte degli incidenti.
• Prima di procedere all'acquisto, verificare che il seggiolino sia compatibile con la propria auto.
• Durante i viaggi lunghi è consigliabile fare una pausa, per condere al bambino quale istante di relax.
• Dare il buon esempio in prima persona e indossare sempre la cintura di sicurezza.

AVVERTENZE

• Raccomandare al bambino di non giocare mai con la fibbia dell'imbracatura.

CINTURA DI SICUREZZA

• AVVERTENZA: Non utilizzato MAI punti di anticoraggio diversi da quelli descritti nelle istruzioni.
• AVERTENZA: Assicuratevi che l'imbracatura del seggiolino auto sia correttamente regolata per il vostro bambino. L'imbracatura deve essere abbastanza stretta, lo spazio tra le bretelle e il petto del bambino non deve essere superiore allo spessore di due dita. La cinghia addominale dell'imbracatura deve essere nella posizione più bassa possibile per trattenere adeguatamente il bacino del bambino.
• AVVERTENZA: Assicuratevi che tutti i passeggeri indossino le cinture di sicurezza, in caso di incidente una persona priva della cintura di sicurezza, causa l'impatto, potrebbe urtare il seggiolino.
• AVVERTENZA: Non utilizzato un sistema passaggio cinture diverso rispetto a quello indicate nel manuale.
• AVVERTENZA: Il bambino deve sempre essere assicurato quando collocato nel seggiolino,anche per viaggi brevi.

ESPOSIZIONE ALLA LUCE SOLARE / GIORNI CALDI

• AVVERTENZA: Non lasciare MAI il bambino collocato nel seggiolino, perché l'auto è parcheggiata, in particolare se esposta alla luce diretta del sole o in una giornata calda.
• AVVERTENZA: Non lasciare MAI il seggiolino auto esesto al sole per ore, in quanto questo potrebbe essere pericoloso per il vostro bambino, le parti in metallo e le parti in plastica potrebbero scaldarsi. Il tessuto potrebbe sbiadirsi. Coprire con un telo il seggiolino se l'auto è parcheggiata al sole.

SEGGIOLINO DI SECONDA MANO o SEGGIOLINI DANNEGGIATI

• AVVERTENZA: Non acquistare MAI un seggiolino auto piùutilizzato di seconda mano.Potrebbe avee danni o rotture interne non visibile.
• IMPORTANTE: La garanzia del produttore è esclusivamente per il primo utilizzato del prodotto e legata al proprietario del primo acquisto.
• AVVERTENZA: E' necessario sostuire il seggiolino auto, le cinture di sicurezza del veicolo, se danneggiate o usurate dall'utilizzo.
• AVVERTENZA: è necessario sostuire il seggiolino per auto qualora abbia subito una violenta sollecitazione, a causa di un incidente che potrebbe aver provocato una rottura interna non visible, o in caso di usura.

INDICE

Avvertenze

PAG 04

Componenti

PAG 09

Omologazione

PAG 10

Verifiche prima dell'uso

PAG 11

Utilizzo a bordo del veicolo

PAG 12

Installazione del seggiolino auto nel veicolo

PAG 14

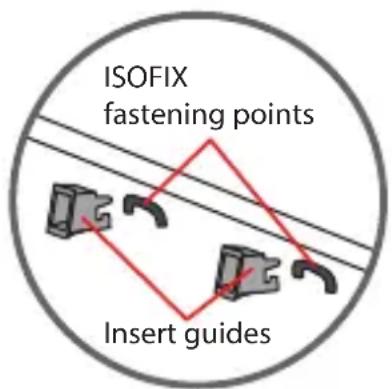

Operazioni preliminari

PAG 14

Installazione in senso contrario alla direzione di marcia

da 40 a 105 cm (parte 1)

PAG 15

Installazione nella direzione di marcia, da 76 a 105 cm ( parte 1)

PAG 15

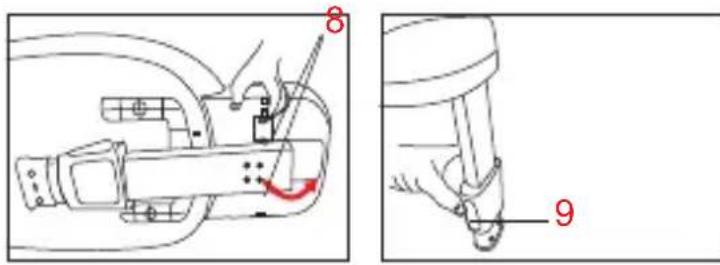

Regolazione del piede di sostegno

PAG 16

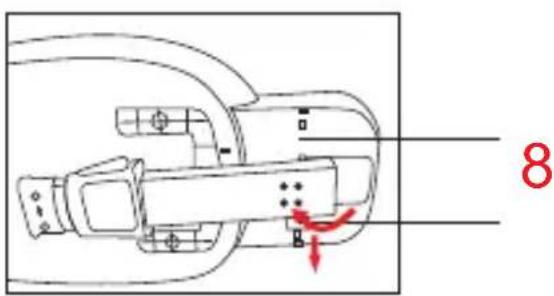

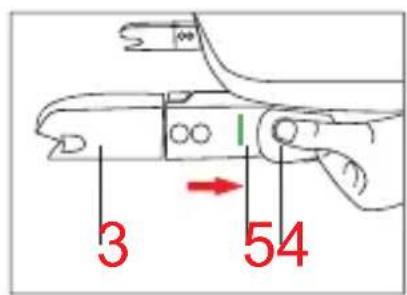

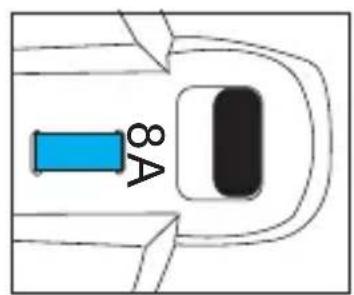

Rimozione del seggiolino auto

PAG 17

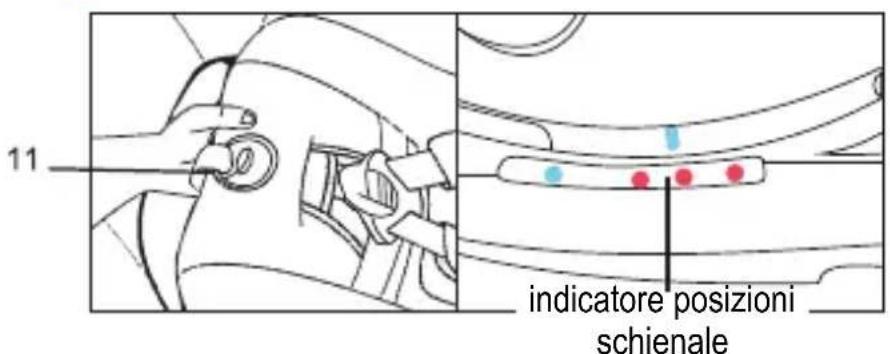

Inclinazione del seggiolino

PAG 17

Orientamento in direzione opposta al senso di marcia per bambini

dalla nascita con altezza da 40 a 105 cm (parte 2)

PAG 18

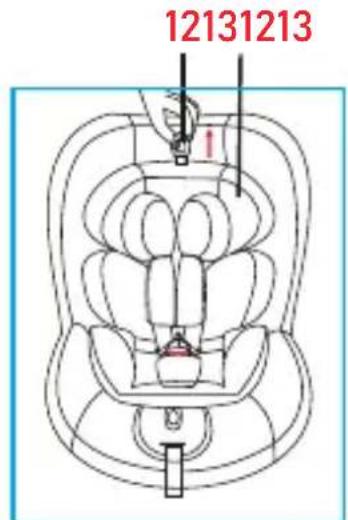

Regolare il poggiatesta

PAG 18

Orientamento nel senso di marcia (parte 2)

PAG 19

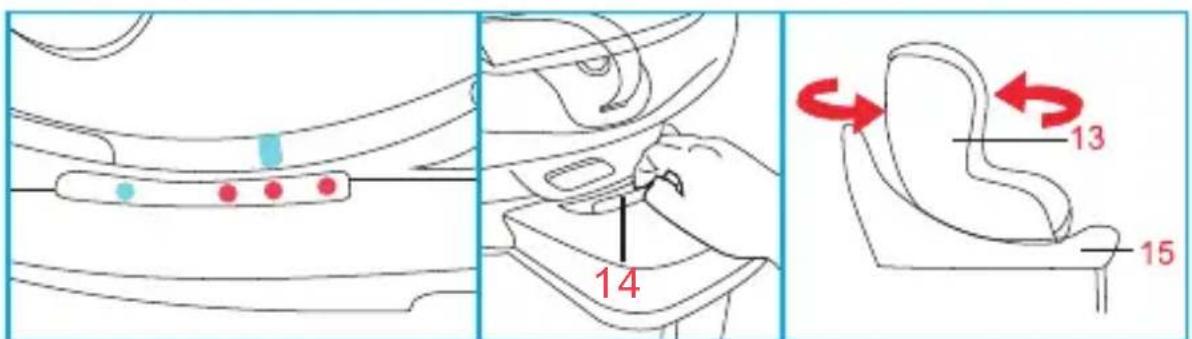

Rotazione seduta a 360^

PAG 19

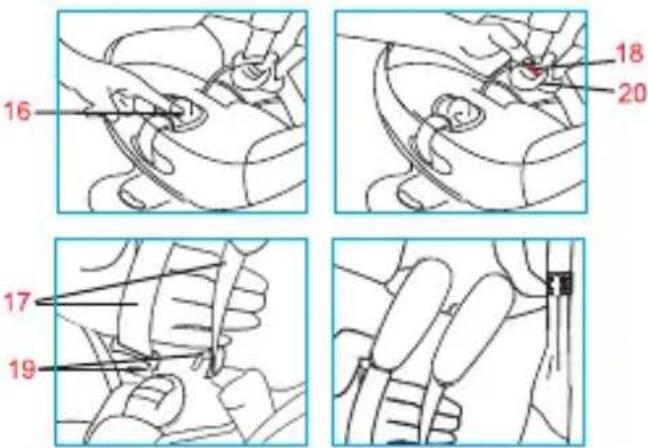

Regolazione imbracatura

PAG 20

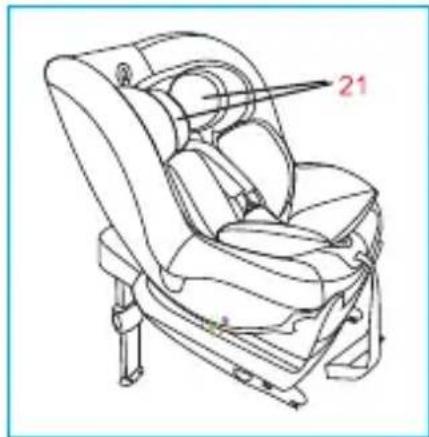

Rimuovere il riduttore primi mesi

PAG 21

Rimozione del rimuovere il rivestimento

PAG 21

Riposizionamento tessuto

PAG 21

Pulizia e manutenzione

PAG 22

Garanzia convenzionale

PAG 23

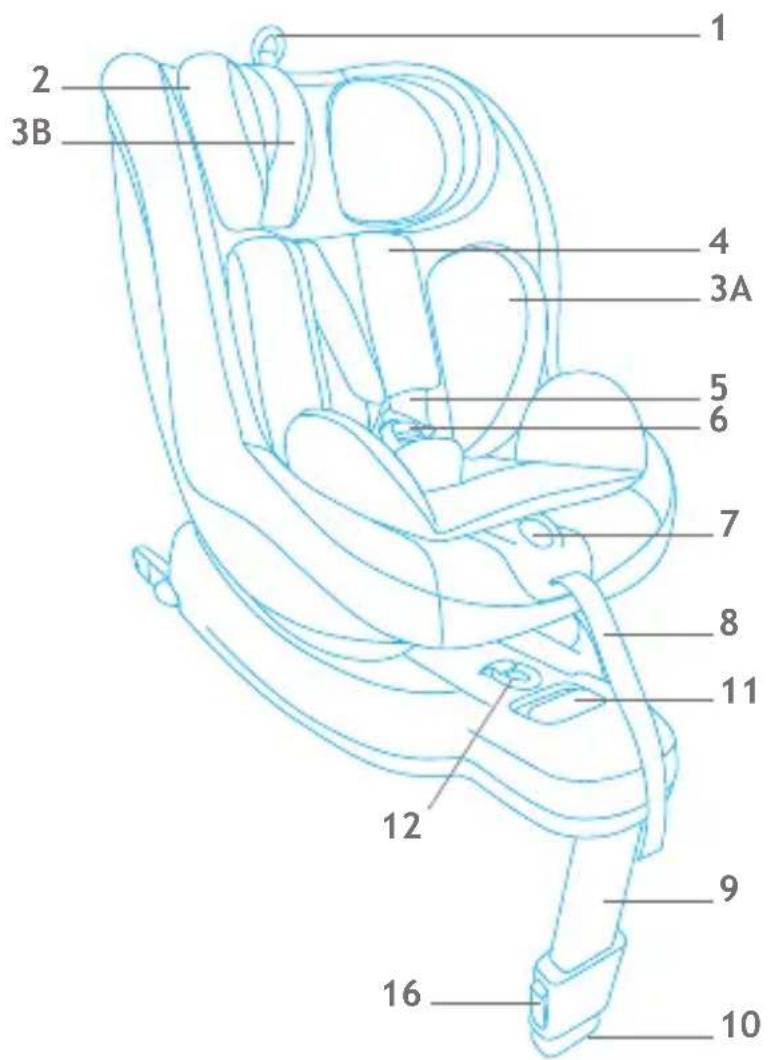

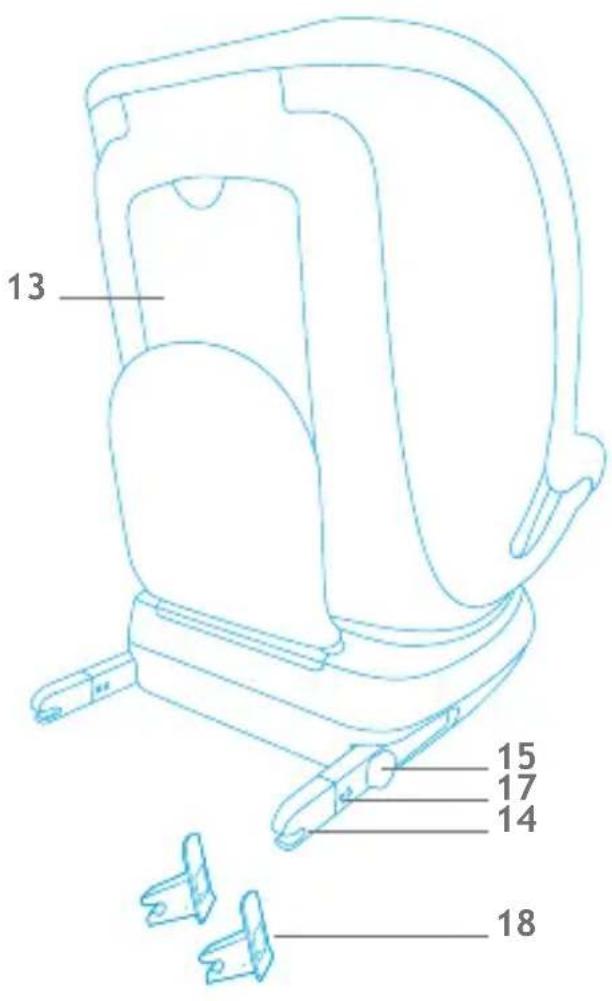

COMPONENTI

1. Leva per regolazione altezza poggiatesta
2. Poggiatesta
3. Riduttore:

A seduta
B poggiatesta

1. Protezione cintura pettorale
2. Bretelle per le spalle
3. Fibbia
4. Pulsante disposativo centrale di regolazione Bretelle
5. Cinghia di regolazione bredelle
6. Piede di sostegno

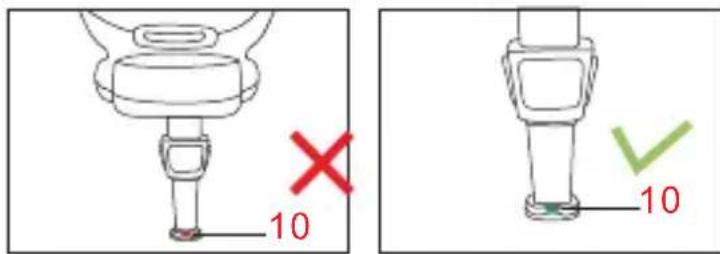

7. Indicatore per la corretta regolazione del piede di sostegno

8. Pulsante di rotazione del seggiolino auto

9. Cinghia per estendere i connettori ISOFIX
10. Vano per manuale d'uso
11. Connettore ISOFIX
12. Pulsante di aggancio/sgancio ISOFIX
13. Pulsante di regolazione del piede di sostegno
14. Indicatore di aggancio/sgancio ISOFIX
15. Guida per connettore ISOFIX

OMOLOGAZIONE

CERTIFICAZIONE

...come seggiolino di sicurezza per auto.

Seggiolino auto LOGIK i-Size	Testato e Certificato secondo lo standard ECE R129
	GRUPPO	Direzione opposa al senso di marcia	Direzione di marcia
type KX - 88	ALTEZZA	40-105 cm	76-105 cm

ECE = Standard Europeo relativivo ai Dispositivi di Sicurezza

• Il seggiolino è stato progettato, testato e Omologato in conformità ai requisiti del Regolamento Europeo relativivo ai Dispositivi per la Sicurezza dei bambini ECE R129/03.
• Sulla scocca del seggiolino auto è applicata un'etichetta in cui è riportato il numero di omologazione.
• Eventuali modifiche apportate al seggiolino auto annullano l'omologazione.
• Solo il produttore è autorizzato ad apportare modifiche al seggiolino auto.

INFORMAZIONI GENERALI

Avvertenza

• Questo è un dispositivo di ritenuta per bambini "i-Size" omologato ai sensi del regolamento n. 129 per essere utilizzato su posti a sedere di veicoli "compatibili i-Size" come indicato dai fabbricanti di autoveicoli nel manuale d'uso del veicolo.
• In caso di dubbio, consultare il fabbricante del disposativo di ritenuta o il rivenditore.

VERIFICHE PRIMA DELL'USO

Veicoli, con sistema isofix, compatibili

Il seggiolino auto LOGIK i-Size è un dispositorio classificato come "I-Size", compatibile con i veicoli indicatei nell'apposita "Lista veicoli".

La lista veicoli riporta i veicoli ed i posti approvati per l'utilizzo del dispositivo di ritenuta con l'aggancio ISOFIX e con il piede di sostegno.

Se il vosto veicolo non risulta nella lista veicoli, contattare il produttore per avere informazioni sulla compatibilità di utilizzo, prima di acquistare il seggiolino.

La lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture. L'élenco aggiornato è consultabile nel nostro site internet:

www.foppapedretti.it

Leggere il manuale dell'autoveicolo prima dell'installazione del dispositivo di ritenuta. Il manuale indichera i posti compatibili per un dispositivo di ritenuta omologato i-Size.

3. AVVERTENZE

Non installare Logik i-Size su sedili rivolti in lone opposta al senso di marcia o trasversalmente al comune di marcia del veicolo.

Non utilizzato il seggiolino auto su sedili con AIRBAG attivo.

Leggere attendamente le istruzioni prima dell'uso e conservarle nell'apposita sede per riutilizzarle in futuro. La mancata scrupolosa osservanza delle istruzioni di installatione del seggiolino auto, potrebbe comportare rischi al vostro bambino.

NON UTILIZZARE SE IL SEDILE DEL PASSEGGERO E' DOTATO DI AIRBAG FRONTALE

INSTALLAZIONE NEL VEICOLO

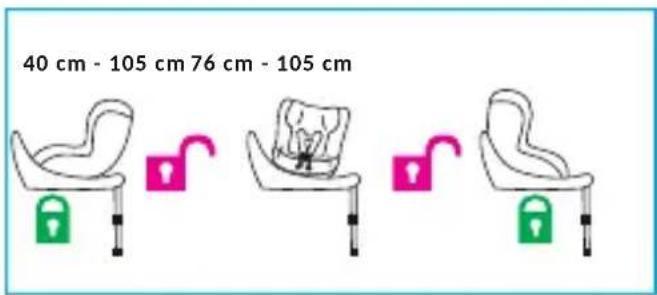

UTILIZZO A BORDO DEL VEICOLO

IMPORTANTE

NON UTILIZZARE NEL SENSO DI MARCIA PRIMA CHE IL BABBINO ABBIA SUPERATO L'ETA di 15 mesi (consultare le istruzioni).

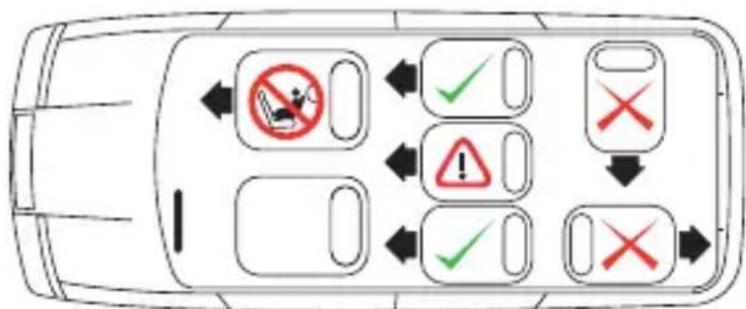

Il seggiolino auto cui quod estere utilizzato nei seguenti modi:

• Orientamento in direzione di marcia	SI
• In senso opposto alla direzione di marcia	SI
• Con cinture di sicurezza a 2 puniti	NO
• Con cinture di sicurezza a 3 puniti	NO
• Con ISOFIX e piede di sostegno	SI
• Sul sedile del passeggero anteriore	SI
In presenza di airbag frontale: far scorrere molto all'indietro il sedile del passeggero e consultare le istruzioni contenate nel manuale della vettura.
• Sul sedile laterale posteriore	SI
• Sul sedile centrale posteriore	Δ2 SI
Compatible con sedili dotati di sistema ISOFIX

(Attenersi scrupolosamente alle normative vigenti nel paese di residenza).

Per la sicurezza del bambino

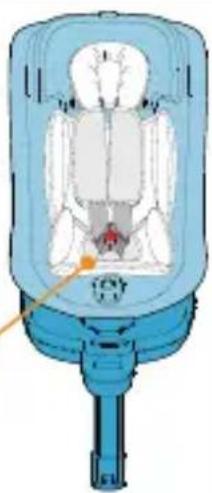

ATTENZIONE

Utilizzare il seggiolino auto con il riduttore in dotazione con bambini fino a 60 cm di altezza.

Il riduttore serve per garantire un maggior comfort ai bambini piccoli.

Il riduttore fornisce al vostro bambino un sostegno maggiore durante i primi mesi.

riduttore

• Assicurare sempre il bambino con la cintura, quando collocato nel seggiolino.
• Evitare che la parte finale della cinghia finisca in mezzo a parti in movimento (ad esempio, porte automatiche, scale mobili, ecc.).
• ATTENZIONE! Le parti in plastica del seggiolino sono surriscaldarsi al sole, provocando uszioni al bambino. Proteggere il seggiolino da fonti di calore eccessive, ad esempio, coprendolo con un rivestimento leggero.
• In caso di lunghi viaggi fate delle soste frequenti. Il bambino si stanca molto facilemente. Evitare di lasciare il bambino nel seggiolino troppo a lungo.

INSTALLAZIONE NEL VEICOLO

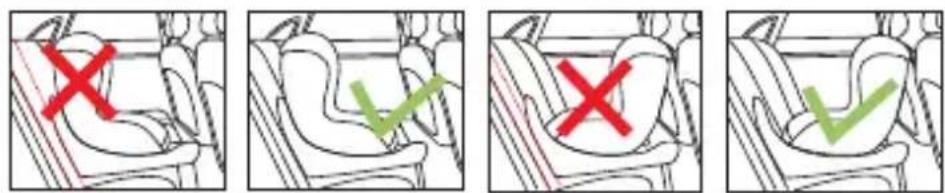

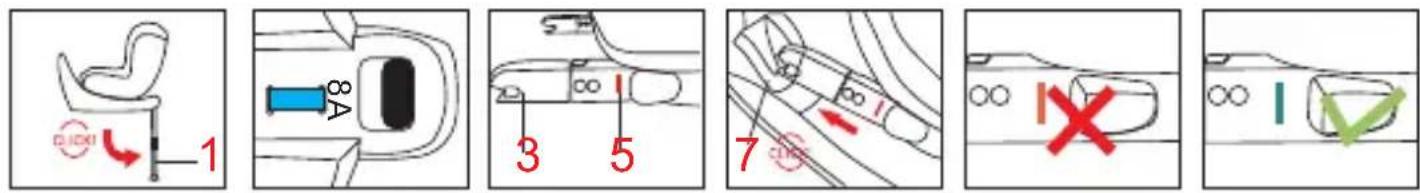

INSTALLAZIONE DEL SEGGIOLINO AUTO NEL VEICOLO

ATTENZIONE: Il seggiolino auto deve essere sempre ben agganciato al sedile tramite gli apposti punti di anticoraggio ISOFIX,anche quando non in uso.

Togliere sempre il bambino durante l'installazione del seggiolino auto.

SICUREZZA A BORDO DEL VEICOLO

AVVERTENZA! Non utilizzato il seggiolino su sedili con AIRBAG frontale attivo. Tale raccomandazione non riguarda gli airbag laterali.

Per garantire il massimo livello di sicurezza per tutti i passeggeri, accertarsi che:

• lo schienale reclinabile dei sedili sia bloccato in posizione verticale;
• il sedile lato passeggero su cui si installa il seggiolino i-Size sia regolato nella posizione più arretrata;
• tutti gli oggetti che possono causare danni in caso di incidente siano adeguatamente immobilizzati;
• tutti i passeggeri abbiano le cinture di sicurezza allacciate.

Operazioni preliminari

Assicuratevi che il vostro veicolo sia dotato dei punti di anticoraggio ISOFIX e che sua tra quelli approvati nella lista di veicoli compatibili fornita.

Per maggiori informazioni sui sedili utilizzabili per installazione del seggiolino a bordo dell'auto, consultare il manuale del veicolo.

Localizzate i punti ISOFIX, per qualsiasi problema consultare il manuale del veicolo. Di solito si trovano tra la seduta del sedile e lo schienale.

Inserite le due guide in plastica per connettori ISOFIX, se necessarie e agganciatele ai punti ISOFIX del veicolo. Le guide in plastica aiutano a identificare i punti ISOFIX del veicolo facilitando l'installazione. Servono auch a proteggere i sedili del veicolo.

AUTO

UTILIZZO DEL SEGGIOLINO AUTO A BORDO DEL VEICOLO

SENSO CONTRARIO ALLA DIREZIONE DI MARCIA (parte 1)

DIREZIONE DI MARCIA (pare 1)

A seconda dell'ètà e dell'altezza del bambino, il seggiolino auto cui quere rivolto nella direzione di marcia o in senso contrario alla stessa.

NOTA: in base alle statistiche sugli incidenti, la posizione del seggiolino in senso contrario alla direzione marcia è la più sicura. Si consiglia di utilizzare il seggiolino auto rivolto all'indietro il più a lungo possibile.

INSTALLAZIONE IN SENSO CONTRARIO ALLA DIREZIONE DI MARCIA, da 40 a 105 cm (parte 1)

Si consiglia l'utilizzo del seggiolino auto in senso contrario alla direzione marcia con bambini fino a 105 cm, peso massimo 18 kg.

AWERTENZA! L'utilizzo del seggiolino in senso contrario alla direzione di marcia è obbligatorio per un bambino fino ai 15 mesi di età e 75 cm di altezza. L'installazione in senso contrario alla direzione di marcia resta la più sicura,anche una volta oltrepassato quello limite, si consiglia pertanto di utilizzato il seggiolino auto rivolto all'indietro il più a lungo possibile.

NOTA: Nel senso opposto al senso di marcia la seduta deve essere inclinata nella sola posizione più reclinata (orizzontale, contrassegnata dal colore blu) per bambini fino a circa 1 anno d'età. Per maggiori dettagli, vedere sezione "INSTALLAZIONE IN SENSO CONTRARIO ALLA DIREZIONE DI MARCIA (parte 2)".

INSTALLAZIONE NELLA DIREZIONE DI MARCIA, da 76 a 105 cm (parte 1)

L'utilizzo del seggiolino auto nella direzione di marcia è consentito con bambini di altre 15 mesi e con un'altezza di almeno 76 cm, peso massimo 18 kg.

Per maggiori dettagli, vederezsche "INSTALLAZIONE NELLA DIREZIONE DI MARCIA (pare 2)".

INSTALLAZIONE NEL VEICOLO

INSTALLAZIONE DEL SEGGIOLINO AUTO

Ripiegare il supporto "piede di sostegno" fino a bloccarlo in posizione (1).

Tirare la cinghia di estensione dei connettori ISOFIX (2) collocate nella parte anteriore del seggiolino auto, tra la seduta e la base. Entrambi i connettori ISOFIX (3) si estenderanno automaticamente.

Collocare il seggiolino per bambini sul sedile della vettura, inseire i due connettori ISOFIX nelle apposite guide, spingere per agganciare i due connettori ai ganci ISOFIX del veicolo. Un click indichera l'avvenuto aggancio (7). Verificare che gli indicatori di aggancio ISOFIX siano di colore verde su entrambi i lati (5).

Accertarsi che non vi sia alcuno spazio tra lo schienale del sedile del veicolo e il seggiolino auto. Se necessario tirare la cinghia di estensione dei connettori e spingere il seggiolino auto verso lo schienale del sedile.

REGOLAZIONE DEL PIEDE DI SOSTEGNO

Ripiegare il supporto "piede di sostegno" fino a bloccarlo in posizione (8).

Premere il pulsante di regolazione del piede di sostegno e abbassarlo in modo che tocchi correttamente il pavimento del veicolo, rilasciare il pulsante (9). Il disposativo di controllo, regolazione altezza della gamba, deve passare da rosso a verde (10), quello indichera il correto appoggio del piede. Verificate che il piede di sostegno sua posizionato e regolato correttamente.

AVVERTENZA: Non posizionare il piede di sostegno anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di sostegno deve poggiare su una superficie stabile e sicura del pavimento del veicolo.

UTILIZZO DEL SEGGIOLINO AUTO

AVVERTENZA: Assicuratevi che il piede di sostegno non sollevi il seggiolino auto dal sedile del veicolo.

RIMOZIONE DEL SEGGIOLINO AUTO

Premere, nella direzione individata in figura, entrambi i pulsanti di sgancio ISOFIX (4). L'indicatore ISOFIX diventerà di colore rosso.

Tirare la cinghia di estensione connettori ISOFIX (2) e contemporaneamente far scorrere i connettori lungo la struttura per retrarli all'interno della base, rilasciare la cinghia.

Premere il pulsante (9) e sollevare il piede di sostegno (1) fino a fine corsa.

Ripiegare il piede di sostegno sotto la base (8).

SISTEMA DI REGOLAZIONE DEL SEGGIOLINO

Inclinazione del seggiolino

Premere la maniglia di reclinazione posta nella parte anteriore della seduta e regolare la seduta nella posizione desiderata. Rilasciare la maniglia, assicurarsi del bloccaggio della seduta nella posizione scelta.

UTILIZZO DEL SEGGIOLINO AUTO

IMPORTANTE: Nel senso di marcia (da 76 a 105 cm), sono disponibili tre posizioni di inclinazione contrassegnate dal colore rosso.

Nel senso opposto al senso di marcia (da 40 a 105 cm), per bambini fino a circa 4 anni di età, la seduta deve essere inclinata nella sola posizione più reclinata (orizzontale) contrassegnata dal colore blu.

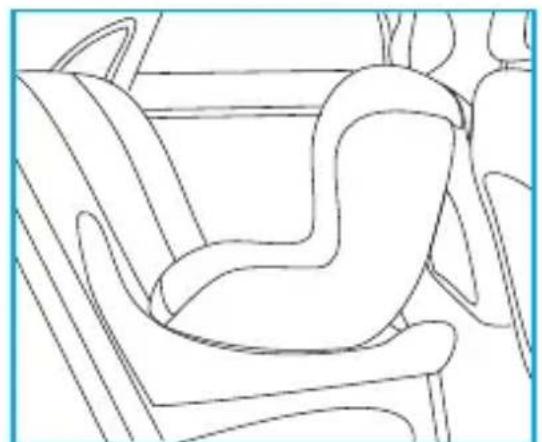

ORIENTAMENTO IN DIREZIONE OPPOSTA AL SENSO DI MARCIA PER BABBINI DALLA NASCITA CON ALTEZZA DA 40 A 105 CM (parte 2).

NON UTILIZZARE SE IL SEDILE DEL PASSEGGERO E' DOTATO DI AIRBAG

FRONTALE.

Premere il pulsante di rotazione e orientare il seggiolino in direzione opposta a quella di marcia. Assicurarsi del bloccaggio.

ATTENZIONE: Prima di mettere in moto il veicolo ruotare il seggiolino in entrambe le direzioni per verificare che il meccanismo di rotazione sia bloccato.

NOTA: Il seggiolino auto deve essere utilizzato con il riduttore primi mesi con bambini fino a 60 cm di altezza.

NOTA: l'uso del seggiolino auto in senso contrario alla direzione di marcia è adatto a bambini fino a 105 cm di altezza.

Regolare il poggiatesta (13): Il poggiatesta consente 13 diverse altezze di regolazione. Tirare l'anello della cinghia di regolazione (12) e sollevare o abbassare il poggiatesta nella posizione corretta. La regolazione del poggiatesta regolaanche l'altezza delle Bretelle.Assicurarsi che le Bretelle siano posizionate appena sopra le spalle del bambino e che vi sua una spazio para a 1 dito (1 cm).

ATTENZIONE: Allentare l'imbracatura prima di procedere con la regolazione del poggiatesta (per maggiori dettagli cfr. "Regolazione imbracatura").

AUTO

ORIENTAMENTO NEL SENSO DI MARCIA (parte 2)

(Per bambini di altezza compresa tra 76 e 105 cm e di età superiore a 15 mesi)

L'utilizzo del seggiolino nella direzione di marcia è consentito con bambini di altre 15 mesi e a partire da 76 cm di altezza. Per garantire il massimo livello di protezione,uttavia, si consiglia di Maintainere il seggiolino in senso contrario alla direzione di marcia il più a lungo possibile, a meno che nel veicolo non vi sia spazio a sufficientia per le gambe del bambino.

Premere il pulsante di rotazione e orientare il seggiolino nella direzione di marcia. Assicurarsi del bloccaggio.

ATTENZIONE: Prima di mettere in moto il veicolo ruotare il seggiolino in entrambe le direzioni per verificare che il meccanismo di rotazione sia bloccato.

Il seggiolino può essere installato nella direzione di marcia solo se:

Il bambino ha un'altezza maggiore di 76 cm;
- Il bambino ha almeno 15 mesi di età (si consiglia di usare il seggiolino in direzione contraria al senso dimarca il più a lungo possibile);
- Il poggiatesta è regolato almeno nella settima posizione.

ROTAZIONE SEDUTA A 360^

La rotazione a 360^ simplifica l'orientazione della seduta nel senso di marcia o nel senso apposto al senso di marcia e agevola l'operazione di collocare o rimuovere il bambino dal seggiolino auto. Premere il pulsante di rotazione (14) e ruotare la seduta verso la portiera per collocare agevolmente il bambino nel seggiolino auto. Per assicurare il bambino, videere sezione "regolazione imbragatura". Ruotare la seduta nel senso di marcia o nel senso opposto al senso di marcia, un click indichera il corretto bloccaggio della seduta.

ATTENZIONE: Prima di mettersi in viaggio, accertarsi che la seduta sia bloccata in direzione di marcia o in direzione opposta al senso di marcia provando a ruotare la seduta alla premere il pulsante di sblocco della rotazione. Non utilizzato altre posizioni della seduta.

UTILIZZO DEL SEGGIOLINO AUTO

REGOLAZIONE IMBRACATURA

Allentare l'imbracatura: premere il pulsante di regolazione 16 e contemporaneamente afferrare le bretelle (cinture pettorali "17") nella parte inferiore, sotto le imbottiture delle protezioni pettorali e tirarle in avanti per allentarle.

IMPORTANT: Non tirare le Bretelle afferrando le imbottiture di protezione pettorale.

Premere il pulsante rosso (18) sulla fibbia centrale (20) per sganciare le Bretelle e posizionarle a lato

del seggiolino. Collocare il bambino nel seggiolino auto. Far scorrere le Bretelle sopra le spalle del bambino e unire le due estremità/ linguette delle Bretelle (19), formando un unico connettore. Inserire il connettore nella fibbia centrale fino a udire un click. Assicurarsi che le Bretelle non siano attorcigliate. Assicurarsi che le Bretelle siano

posizione appena sopra le spalle del bambino e che vi sia una spazio pari a 1 cm (per maggiori dettagli cfr. "Regolazione poggiatesta").

Stringere l'imbracatura: Tirare la cinghia di regolazione dell'imbracatura in modo da tensionarla correttamente contro il corpo del bambino. Una corretta tensionatura è tale che lo spazio tra l'imbracatura e il bambino non deve essere superiore allo spessore di un dato.

IMPORTANT! Tirare l'estremità della cinghia di regolazione verso l'esterno, non verso l'alto o verso il basso.

Per la sicurezza del bambino

Per garantire la sicurezza del bambino, prima di partire verificare che:

• i connettori ISOFIX (3) siano agganciati al veicolo e il piede di sostegno (1) sua posizionato correttamente;

• il seggiolino sua bloccato nella direzione di marcia o in senso contrario alla stessa;

• il poggiatesta sua regolato a un'altezza adeguata;

• la cintura a 5 punti sera regolata in base al corpo del bambino, gli spallacci (17) non siano attorcigliati e l'imbracatura sa bloccata;

• il piede di sostegno (1) sua a contatto con il pianale del veicolo e l'indicatore dello stesso (10) sua verde.

• Per neonati e bambini che non sono in grado di stare in posizione seduta (fino a 1 anno) il seggiolino auto sia installato in senso contrario alla direzione di marcia e nella posizione più reclinata possibile. 20

UTILIZZO DEL SEGGIOLINO AUTO

RIMUOVERE IL RIDUTTORE PRIMI MESI

Il riduttore primi mesi (21) assicura il necessario supporto ai bambini in età neonatale.

Quando il bambino supera i 61 cm di altezza (circa 3 mesi), è possibile rimuovere il riduttore.

Rimuovere il riduttore poggiatesta, sfilandogli elastici dal poggiatesta.

Rimuovere il riduttore seduta.

Prima di effettuare il lavaggio, rimuovere l'imbottitura interna del riduttoretramite l'apposita asola laterale.

Quando il rivestimento è asciutto insere l'imbottitura all'interno del riduttore.

Sganciare la fibbia imbragatura.

Rimuovere il riduttore poggiatesta fissato con gli elastici.

Rimuovere il riduttore seduta.

Sganciare i bottoni automatici del poggiatesta per sfilare le cinture pettorali.

Sganciare i bottoni automatici del tessuto schienale.

Rimuovere, sfilando con cura il tessuto dal poggiatesta.

Rimuovere, sfilando con cura il tessuto alla struttura iniziando da un lato, prestare attenzione nelle sfilila il tessuto attorno al dispositivo di regolazione imbragatura.

Ripetere le operazioni dello smontaggio a ritroso.

Posizione are il rivestimento seduta sul seggiolino auto e infrare nell'asola la cintura spartigambe.

Riposizione are con cura il tessuto attorno al dispositivo di regolazione imbragatura e poi attorno alla struttura.

Riposizionare con cura il tessuto sul poggiatesta.

Riposizionare le cinture pettorali nell'asola del riduttore poggiatesta e agganciare i bottoni automatici.

Agganciare i bottoni automatici del tessuto schienale al tessuto di rivestimento.

Agganciare la fibbia e verificare che le cinture imbragatura non siano attorcigliate.

Assicurarsi che le cinture pettorali siano correttamente inserte nelle protezioni pettorali.

PULIZIA E MANUTENZIONE

PULIZIA E MANUTENZIONE

Si raccomanda di utilizzato solo rivestimenti originali, in quanto si tratta di componenti di fondamentale importanta ai fini del corretto funzionamento del disposativo.

Non utilizzare il seggiolino autoswana l'apposto rivestimento.

PULIZIA

Il rivestimento può essere asportato e lavato in lavatrice con un detergente delicato utilizzando il programma per capi delicati (30^) . Attenersi alleindicazioni di lavaggio riportate sull'apposita etichetta. I colori potrebbero sbiadire se lavati a temperature superiori a 30^ . Non centrifugare né porre in asciugatrice (in quanto il tessuto potrebbe staccarsi dall'imbottitura).

Le parti in plastica possono essere pulite con acqua e sapone. Non utilizzato detergenti aggressivi (come solventi).

L'imbracatura può essere rimossa e lavata con sapone e acqua tiepida. Attenzione! Non rimuovere mai le linguette delle fibbie dalle Bretelle.

PULIZIA E MANUTENZIONE

IMPORTANTE: Il rivestimento è un elemento fondamentale per la sicurezza del bambino. Non utilizzato mai il seggiolino perché il rivestimento, né sostituiro in nessun caso con altri prodotti non omologati, onde evitare di mettere a rischio la sicurezza del bambino o compromettere il corretto.

Istruzioni per il lavaggio:

Il rivestimento può essere rimioso, lavato a 30^ e steso ad asciugare.

Lavaggio a macchina acqua fredda

Non
candeggiare

No lavaggio a secco

nell'asciugatrice

Non stirareNon ascii

Il contentuto sottoindicato va in vigore dal 01.01.2005 e sostituisce a qualsiasi titolo e completeness qualsiasimessaggio anteriore riferito alla garanzia prestata da Foppa Pedretti S.p.A.

GARANZIA CONVENZIONALE

Foppa Pedretti S.p.A. con sede in Grumello del Monte (Italia) Via Volta 11, garantisce direttamente al Consumatore che questo Prodotto, nuovo di fabbrica, è privo di difetti nei materiali, nella progettazione e nella fabbricazione ed è conforme alle caratteristiche alla stessa dichiarate.

La presente garanzia convenzionale è valida in tutti i Paesi Stati membri dell'Unione Europea e non esclude né limita i diritti del Consumatore ai sensi di norme imperative di legge nei confronti del Venditore del Prodotto.

Per usufruire della presente garanzia convenzionale il Consumatore dovra

riportare il Prodotto difettoso al Venditore, presentandogli la prova d'acquisto del Prodotto alla quale risultino in modo leggibile l'indirizzo del Venditore, la data d'acquisto del Prodotto col timbro e firma del Venditore e l'indicazione del Prodotto stesso o, in alternatively, lo scontrino fiscale, non modificato, dal quale risultino in modo chiaro le medesime informazioni.

La garanzia convenzionale del Produttore ha validità per Dodici (12) mesi alla data di acquireo del Prodotto. Durante questo periodo Foppa Pedretti S.p.A. riparere o sostiturà, a sua discrezione, il Prodotto difettoso.

La garanzia convenzionale è concessa all'acquirente finale del Prodotto (Consumatore) e non esclude né limita i diritti imperativi del medesimo Consumatore, quali previsti alla legge e/o i diritti che il Consumatore puòvantare contro il Venditore/Rivenditore del Prodotto.

ESCLUSIONI DELLA GARANZIA CONVENZIONALE.

La garanzia convenzionale è esclusa per i danni derivati al Prodotto dalle seguenti cause: uso non conforme alle disposizioni continue nel foglio d'istruzioni all'uso ed al montaggio, urti e cadute, esposizione del Prodotto ad umidità o condizioni termiche o ambientali estreme od a cambiamenti repentini di tali condizioni, corrosione, ossidazione, modifiche o riparazioni non autorizzate del Prodotto, riparazioni con uso di parti di ricambio non autorizzato, uso improprio, cattiva o mancata manutenzione, manutenzione impropria rispetto a quanto indicate nel foglio d'istruzioni all'uso e al montaggio, montaggio non corretto, incidenti, azioni di cibi o bevande, azione di prodotti chimici, cause di forza maggiore.

In anni caso Foppa Pedretti S.p.A. declina anni responsabilità per danni a persono o a cose, diversi dal Prodotto, quando tali danni siano causati da negligenza alle disposizioni / raccomandazioni / avverenze continue nel manuale o, in alternatively, nel "Foglio d'istruzioni all'uso e al Montaggio" che accompagna anni Prodotto destinato al proprietario/utilizzatore. (come a titolo meramente esemplificativo, nel caso del Prodotto Lettino: "Sorvegliate costamente il bambino. Controllate che lenzuola e coperte non coprano la testa del bambino...").

Foppa Pedretti S.p.A. declina, inoltre, agli responsabilità per danni a persone o a cose quando la rottura dei loro prodotti è causata dal deterioramento dei componenti del Prodotto, soggetti ad usura. Sono considerati componenti del Prodotto soggetti a usura tutti i componenti in materiale plastico.

INDEX

Per garantire la sicurezza del bambino, prima di partire verificare che:

Seggiolino auto LOGIK i-Size	Testato e Certificato secondo lo standard ECE R129
	GRUPPO	Direzione opposta al sensò di marcia	Direzione di marcia
type KX - 88	ALTEZZA	40-105 cm	76-105 cm

ECE = Standard Europeo relativivo ai Dispositivi di Sicurezza

PULIZIA E MANUTENZIONE

Seggiolino auto LOGIK i-Size	Testato e Certificato secondo lo standard ECE R129
	GRUPPO	Direzione opposta al sensò di marcia	Direzione di marcia
type KX - 88	ALTEZZA	40-105 cm	76-105 cm

ECE = Standard Europeo relativivo ai Dispositivi di Sicurezza

Foppa Pedretti S.p.A.

Via A. Volta, 11 - 24064

Grumello del Monte, Bergamo - Italy

tel [phone]

fax [phone]

www.foppapedretti.it

FOPPAPEDRETTI

Logik I-Size

Isofix I-Size universal da 40 a 105~cm≤ 18~kg

ECE R129-03

IT	LISTA AUTOVETTURE
EN	VEHICLE LIST
FR	LISTE DES VOITURES
ES	LISTA AUTOMOVILES
PT	LISTA DE AUTOMOVEIS
EL	KATAANOZO AYTOKINHTΩN
RU	СПИСК ABTOTPAHCПOPTьIX CPEДСТВ
HR	POPIS VOZILA

LISTAVEICOLICOMPATIBILI

Eutilizzabile solo per l'installazione sui sedili delle auto comprese in questa lista. In agli caso, la lista è soggetta ad una continua revisione con cambiamenti e aggiunte di modelli di autovetture.

L'élenco aggiornato è consultabile nel loro sito internet: www.foppapedretti.it

INFORMAZIONI

• Non posizionare il piede del supporto anteriore su di un vano portaoggetti presente sul pavimento del veicolo. Il piede di appoggio della gamba anteriore deve pogiare su una superficie stabile e sicura del pavimento del veicolo.

• Consultare il produttore e/o manuale del veicolo per quanto riguarda i punti di anticoraggio ISOFIX.

• In base alla posizione dei sedili del veicolo, si deve prestare particolare attenzione al corretto aggancio del Dispositivo di Ritenuta per bambini ai punti ISOFIX.

• Il sedile del veicolo (fila centrale) deve essere regolato in avanti.

Regolate il sedile del veicolo in modo che il piede di appoggio del supporto frontale

della Base non sia in contatto con un eventuale vano portaoggetti sul pavimento del veicolo.

• Il sedile del veicolo deve essere regolato sulla posizione più arretrata.

NON UTILIZZARE SE IL SEDILE DEL PASSEGGERO E' DOTO DI AIRBAG FRONTALE

CHECK

ATTENZIONE: prima di fare l'acquisto verificate sul libretto di uso e manutenzione della vostra auto che l'aggancio ISOFIX sia presente perché potrebbe essere un optional.

Foppa Pedretti S.p.A.

Via A. Volta, 11 - 24064

Grumello del Monte, Bergamo - Italy

tel [phone]

fax [phone]

www.foppapedretti.it
