MANUALE UTENTE MT204S Beha-Amprobe

La garanzia limitata e la limitazione della responsabilità 6
Servizio 6
Riferimenti segnati sullo strumento o in queste istruzioni per l'uso. 7
Introduzione 8
Le seguente caratteristiche caratterizzato le MT 204-S 8
Estensionedela fornitura 9
Trasporto e lo stoccaggio 9
Misure di sicurezza 10
Unutilizzatocorrecto 11
Operazione elementi e connettori 12
Pannello frontale della MT 204-S 12
Strumento di copertura 12
LC-Display 14
Misure di sicurezza 15
Preparazione della MT 204-S 16
L'attivazione di MT 204-S 16
La compensazione di resistenza dello cavo di prova 16
Valore limite impostazione 17
Visualizzazione della tensione esterno, visualizzazione in caso di fusibile rotto 18
Funzione avvio e memoria automatico 18
Misure secondo EN 60204-1 19
Misura di Resistenza RPE (funzione RPE) 19

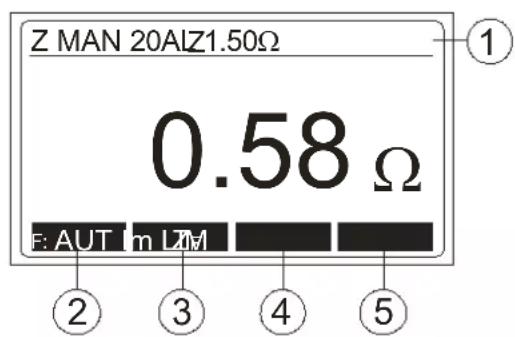

Misura di Impedenza di Loop / Corrente di cortocircuito (funzione ZI/ IPCC) 20
Misura di Resistenza di isolamento (funzione Riso) 22
Prova ad alta tensione (funzione HV) 24

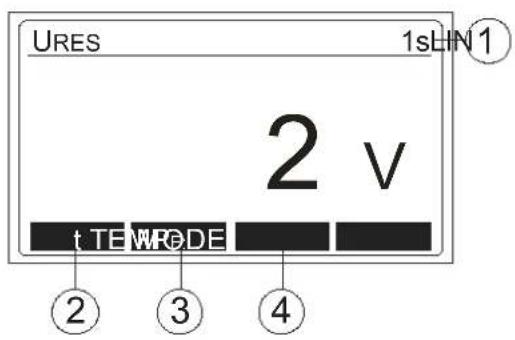

Misura di Tensione residua / Tempo scarico (funzione URES, tRES) 26
Spiegazione della modalità lineare e non lineare 28

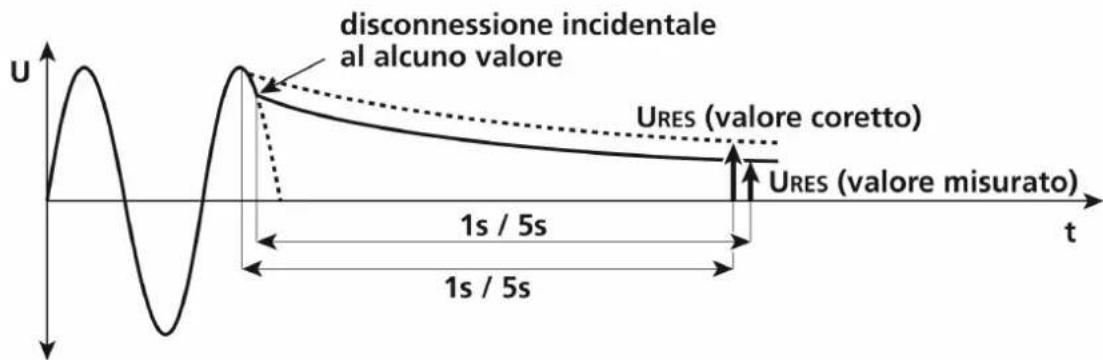

Tensione residua "modality lineare" 28

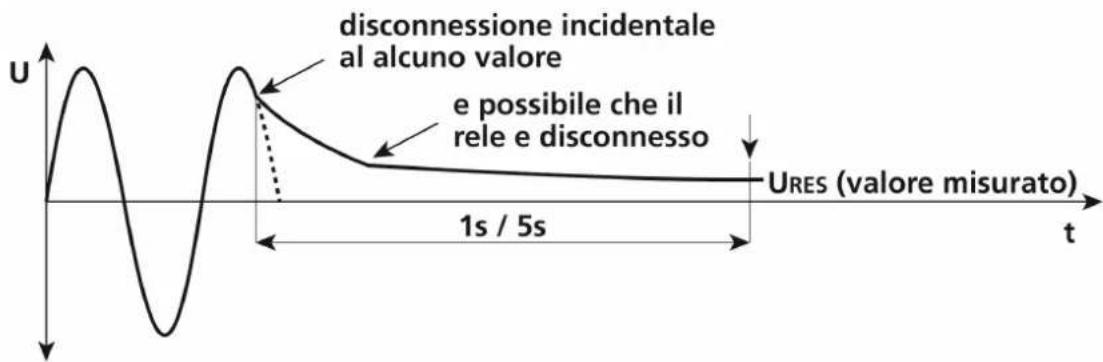

Tensione residua "modalità non lineare" 29
Trigger condizioni 29
Funzioni di Menu 30
Istruzioni generali per il funzionamento 30

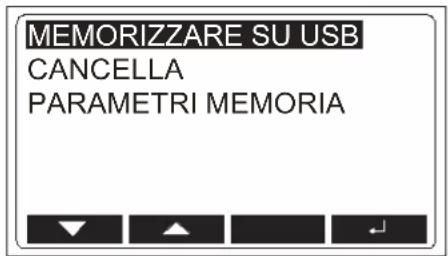

"MEMORIA" menu 31

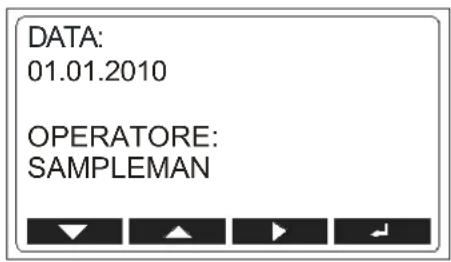

"DATA/OPERATORE" menu 32

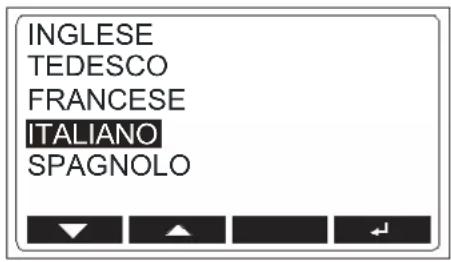

"LINGUA" menu 33

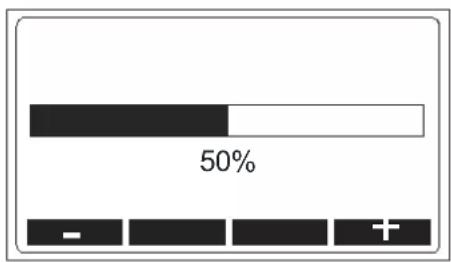

"CONTRASTO" menu 33

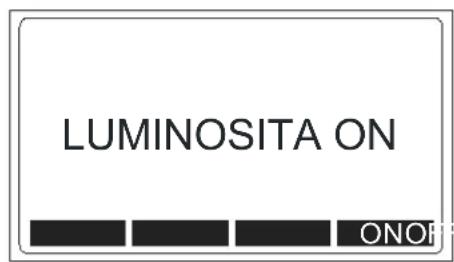

"LUMINOSITA" menu 34
"STRUMENTO INFO" menu 34
Caratteristiche della memoria 35

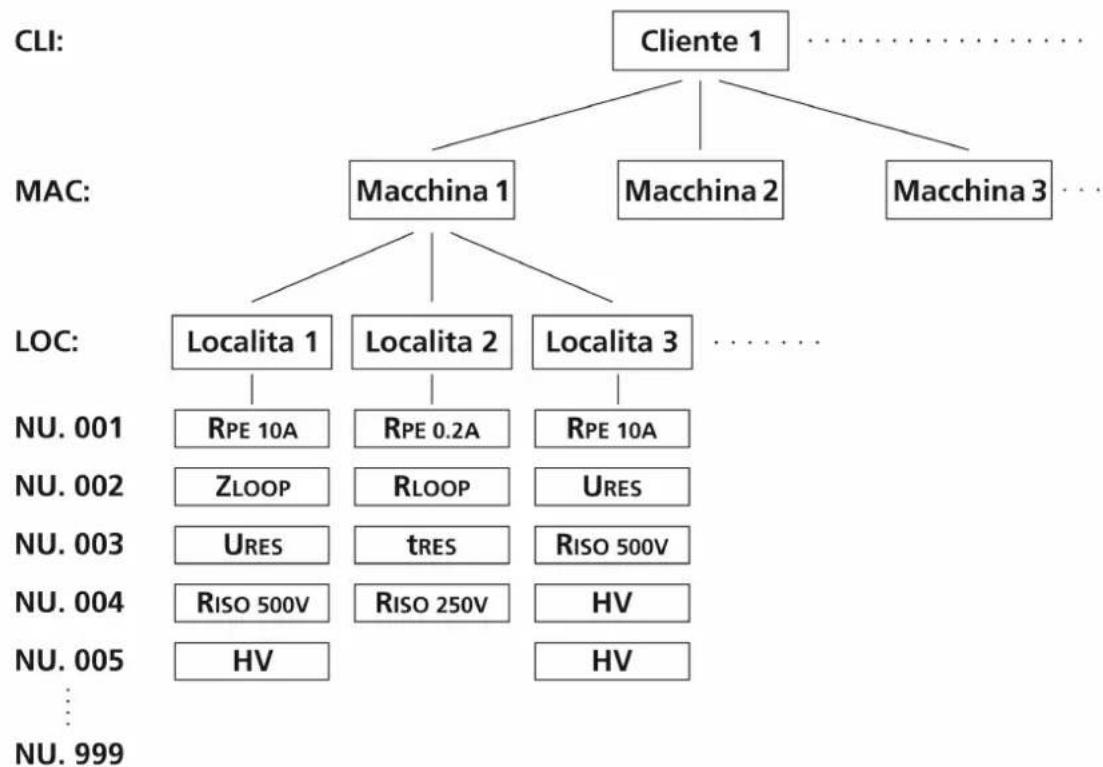

Struttura della memoria 35
Operazioni generali di memoria 36
Esempio di memorizzazione 36

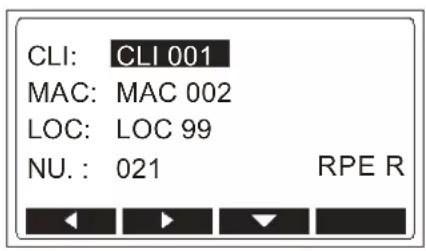

Ritrovare i dati 38
Entrata di indirizzo di memoria utilizzando la tastiera esterna 39

Entrata di indirizzo di memoria utilizzando illettore di

codici a barre 40

Manutenzione 41

Pulizia 41

Intervallo di calibratura 41

Ricambio di fusabile 41

Sostituzione fusibile F1 (fusibile di rete) 42

Sostituzione fusibile F2 (fusibile per RPE10A, RISO e HV) 42

Sostituzione fusibile F3 (fusibile per RPE0.2A) 43

Dati tecnici 44

Dati generali 44

Funzioni di misura 45

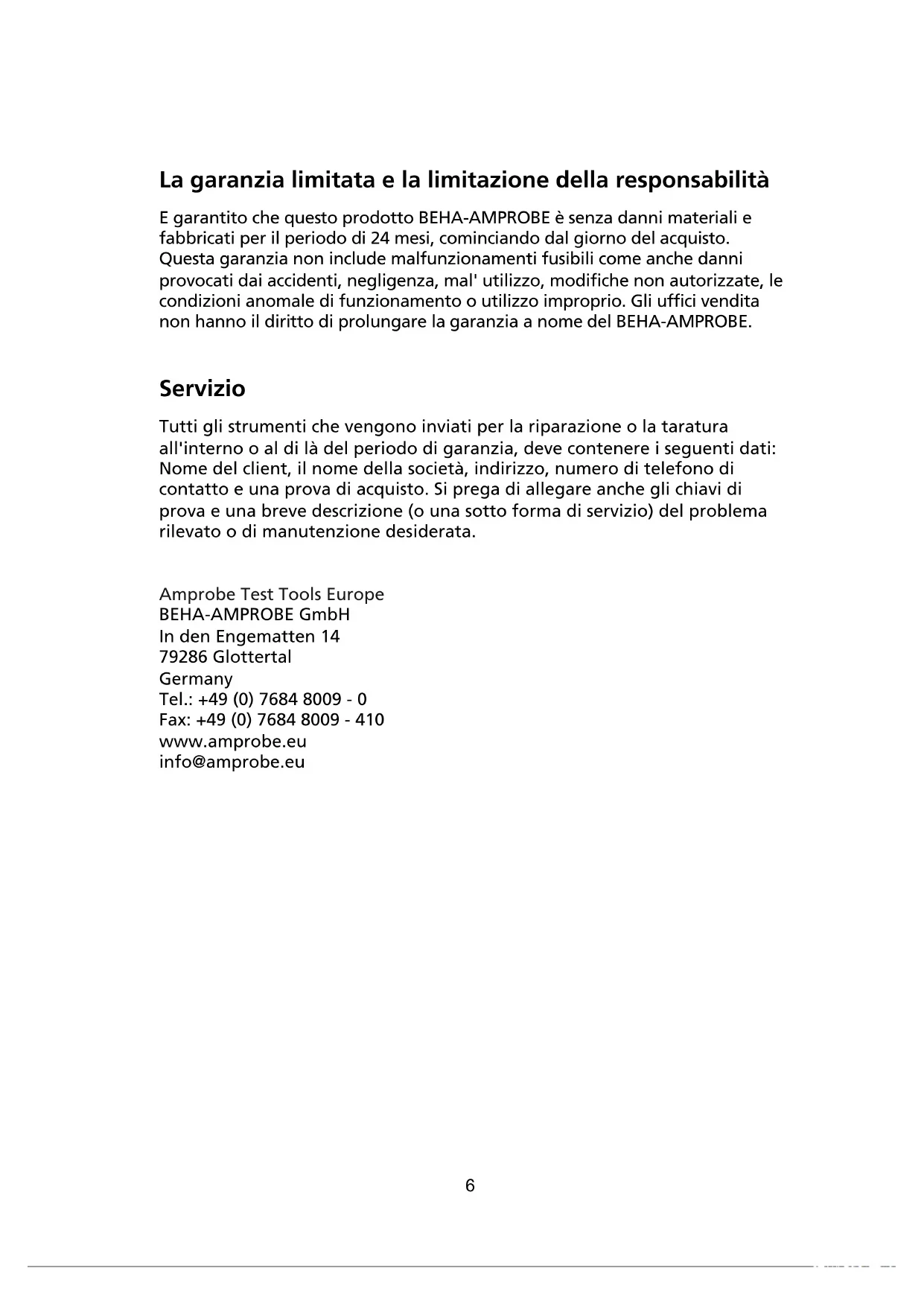

La garanzia limitata e la limitazione della responsabilità

E garantito che questo prodotto BEHA-AMPROBE èswana danni materiali e fabbricati per il periodo di 24 anni, cominciando dal giorno del acquireo.

Questa garanzia non include malfunzionamenti fusibili come andere danni provocati dai accidenti, negligenza, mal'utilizzo, modifiche non autorizzate, le condizioni anomale di funzionamento o utilizzato improprio. Gli uffici vendita non hanno il diritto di prolungare la garanzia a nome del BEHA-AMPROBE.

Servizio

Tutti gli strumenti che vengono inviati per la riparazione o la taratura all'interno o al di là del periodo di garanzia, delve contener e seguenti dati: Nome del client, il nome della società, indirizzo, numero di Telefono di fatto e una prova di acquisto. Si prega di allegareanche gli chiavi di prova e una breve descrizione (o una sotto forma di servizio) del problema rilevato o di manutenzione desiderata.

Riferimenti segnati sullo strumento o in queste istruzioni per l'uso

Δ	Avvertimento di un pericolò potenziale, conformi alle istruzioni per l'uso.
Π	Riferimento, si prega di prestare la massima attenzione.
Δ	Attenzione, alta tensione. Pericolò di scosse elettriche.
Ξ	Simbolo per la marchatura delle apparecchiature elettriche ed elettroniche (Direttiva VEEE).
CE	Simbolo di conformità, lo strumento è conforme alle valido direttive. Essa è conforme alla direttivi EMC e LVD.

ATTENZIONE

• Il manuale di istruzioni contiene informazioni e riferimenti, necessarie per la sicurezza e la manutenzione dello strumento. Prima dell'utilizzo dello strumento, l'utente è pregato di leggere a fondo il manuale di istruzioni e rispetto in tutte lesezioni.
• La mancatalettura del manuale diistruzioni o di rispettole avventenze e ai riferimenti contenuti nel presente documento cui provocare gravi lestioni o danni allo strumento.

Introduzione

Hai acquistato un strumento di alta qualità di misurazione, prodotto da BEHA-AMPROBE GmbH, che vi permette di eseguire ripetibili misurazioni per un periodo di tempo molto lungo.

La Machinery-Tester MT 204-S è uno strumento di misurazione utilizzato per la finale ispezione e la documentazione del materiale elettrico delle macchine, il controllo armadi, commutatori e dispositivi conformi alle norme EN 60204-1.

Le seguenti caratteristiche caratterizzato le MT 204-S

• Misura di resistenza PE con 10 AAC o 0,2 AAC.
• Misura di impedenza Z L-PE o ZL-N o ZL-L di rete fino a 440 V.
• Visualizzazione dei potenziali corrente di cortocircuito.
• La misurazione della resistenza di isolamento con 500 VDC, disponibile anche tensione di prova regolabile da 250 ... 500 VDC
  Test di alta tensione con 1000 VAC, 50Hz
• Misura della tensione residua e tempo scarico.
• Semplicità di funzionamento con il interrottore rotare e il tasto START / STOP.
• Avvio automatico e funzione di memoria per la resistenza RPE e impedenze ZL-PE o ZL-N o ZL-L permettono ad entrambé le mani la misurazione su oggetti misurati che sono di difficoltà accesso.
• Memoria dati per ca. 2000 misurazione dei risultati.
• Interfaccia integrata (USB 2.0) per il trasferimento dei risultati delle misurazioni al PC.
• Un'interfaccia separata (USB 2.0) per il collegamento dellettore di codici a barre USB, testiera USB o chiavetta USB.
• Grafico LC-display per i valori di misura, i valori limite e parametri di prova.
• Alloggiamento compatto con vani accessori.
• Diagrammi di connessione e dei valori limite ai sensi nelle strumento cover.
• Solo un paio di prese e test porta per tutte le funzioni di misura.
• Compensazione della resistenza del conduttore di prova per la resistenza RPE o impedenza di rete.
• Prova ad alta tensione più essere Bloccata mediante la protezione interrottore a chiave, operazioni disponibili solo per le persone adeguamente istruite.
• Prova ad alta tensione con regolabile interruzione di corrente.

Estensione della fornitura

1 pezzo di MT 204-S

1 pezzo di chiave per blocco funzione HV

1 pezzo di rete cavo (schuko)

1 pezzo di rete cavo (CH)

1 pezzo di rete cavo (GB)

2 pezzi di cavo di prova standard 2 m

2 pezzi di estensioni di prova 10m

2 pezzi di clip coccodrillo

1 pezzo di cavo interfaccia USB per PC

1 pezzo di CD con i programma USB per PC e manuale d'istruzioni

1 pezzo di Manuale d'istruzioni in lingua tedesca / inglese / italiana / francese / spagnola

Facoltativamente offriamo forme rapporto di prova e software per PC professionali per una rapida e la facile creazione di rapporti di prova finale conforme alla norma EN 60204-1.

Accessor disponibili:

• PC Software per la creazione di rapporti di prova "es control prof"
• USBlettore di bar code
• USB testiera

Per la misurazione corrente di dispersione:

• AC50A .... Pinza amperometrica per misura di corrente, Campo di misura 0,01 A ... 60 A
• CHB 5 .... Pinza amperometrica per misura di corrente armoniche, Campo di misura 0,05mA ... 50 A

Trasporto e lo stoccaggio

Si prega di conservare l'imballaggio originale per il potenziale trasporto più tardi, ad esempio, per calibrazione. Eventuali danni di trasporto dovutiagli imballaggi difettosi saranno escludi da diritti della garanzia.

Gli strumenti devono essere conservati in luoghi asciutti e chiusi. In caso di uno strumento trasportato a temperature estreme, un tempo di recupero di minimo 2 ora è necessario prima di funzionamento dello strumento.

Misure di sicurezza

La MT 204-S è stata costruita e testata in conformità con le norme di sicurezza valide e ha lasciato la fabbrica in sicure e perfette condizioni. Al fine di mantenere但这a condizione e per garantire la sicura operazione dello strumento, l'utente deve prestare attenzione ai riferimenti e le avventenze contenate all'interno di questo manuale d'istruzioni.

ATTENZIONE, PERICOLO DI SCOSSE ELETTRICE

• Al fine di evitare scosse elettriche, la sicurezza valida e le normative nazionali per quanto riguarda le tensioni di contatto eccessivo devere ricevere la massima attenzione quando si lavora con tensioni superiori a 120V (60V) o 50V DC (25V) rms AC. I valori tra parentesi sono validi per le gamme limitate (come per esempio la medicina).
• I rispettivi regolamenti di prevenzione degli incidenti rilevanti attuata dalle associazioni professionali per gli impianti elettrici e le attrezzature devono essere rigorosamente rispetto in agli momento.
• Prima di qualsiasi operazione, assicurarsi che la cavo di prova utilizzata, cavo d'alimentazione e accessori sono in perfette condizioni.
• Lo strumento può essere collegato alla tensione di rete comeindicato sul lo scudo tipo.
• Lo strumento può essere utilizzato solo all'interno della gamma di funzionamento, come specificato nella sezione di dati tecnici.
• Solo toccare i cavi di prova e sonde di prova a gestire superficie previste. Mai toccare direttamente le sonde di prova.
• Lo strumento può essere utilizzato solo in ambienti asciutti e puliti. Sporcizia e umidità riducono la resistenza di isolamento e possono portare a shock elettrici, in particolare per le alte tensioni.
• Non utilizzato lo strumento delle precipitazioni, come rugiada o pioggia. In caso di condensa a causa di salti di temperatura, lo strumento non può essere utilizzato.
• Una perfetta visualizzazione dei valori di misura può essere garantita solo all'interno dell'intervallo di temperature di 0^ C a +40^ C .
• Prima di aprire lo strumento assicurarsi che sua spento e disconnesso da tutti i circuiti di corrente.
• Per garantire una misura di sicurezza utilizzare solo cavi di prova e accessori originali.
• Tensioni pericolose possono essere presenti alle unità in prova causati da test di isolamento o di prova ad alta tensione. Non toccare l'unità in prova, pericolo di scosse elettriche!
• Avviare una series di test da vincolo di misurazione resistenza RPE.
• Al funzioni di prova ad alta tensione o di resistenza di isolamento o di resistenza RPE, la unita di prova deve essere nella tensione di corrette

• La MT 204-S forniture ad alta tensione di pericolo potere. Secondo EN 50 191 le seguenti misure di precauzione devono essere prese prima di un test:

• Bloccare l'accesso alla zona di pericolo.

• Affissione di segnali di avvertimento (Attenzione! Alta tensione, pericolò di vita.).
• Installazioni di luci di segnalazione (rosso, verde), da essere lavorante visibili.
• Installate EMERGENZA- OFF interrottore nella rete di fuori della zona pericolosa.

Queste note sono solo estratti del EN 50191 standard. Le note che seguono devono essere rispetto, in occasione della realizzazione misurazioni.

• Persone opportunistamente addestrate possono fare solo le prove nelle supervisione del personale specializzato e devono essere allenate regolarmente.
• Usa le sonde di sicurezza con protezione contro i contatti o con una operazione unica con due mani. Sempre titolare di una sola sonda in una mano.
• Collegamento di un terminale per l'oggetto di prova e di lavoro con una sonda o titolari di entrambte le sonde in una mano è vietata.
• Etietato toccare l'unità in prova durante la prova. Se necessario, misure supplementari devono essere prese (ad esempio coprire fatto di stuoie isolante) per proteggere la persona che effettua la prova contro il contatto accidentale con l'unità in prova.
  Il test può averere inizio solo dopo che tutte le misure di sicurezza sono state adottate.
• Per evitare qualsiasi rischio di uso della funzione di test ad alta tensione "HV" da personale non autorizzato o non adeguatamente istruito, il tasto di blocco deve essere rimioso dal interrottore a chiave (6) quando il dispositivo non è in uso. La chiave può essere rimossa solo in posizione "off", in tal modo di bloccaggio meccanico ad alta funzione di test di tensione. Altre funzioni di misurazione rimangono accessibili.

Unutilizzo corretto

ATTENZIONE

• Lo strumento più essere utilizzato solo in queste condizioni e per quelli scopi per i quali è statoconcepto. Per questo motivo, in particolare i riferimenti di sicurezza, i dati tecnici tra cui le condizioni ambientali e l'uso in ambienti asciutti devono essere seguiti.

• Quando si modifica lo strumento, la sicurezza operativa non è più garantita.

• Lo strumento può essere aperto solo da un technique di assistenza autorizzato. Prima di aprire, lo strumento deve essere spento e disconnesso da qualsiassi circuito elettrico.

Operazione elementi e connettori

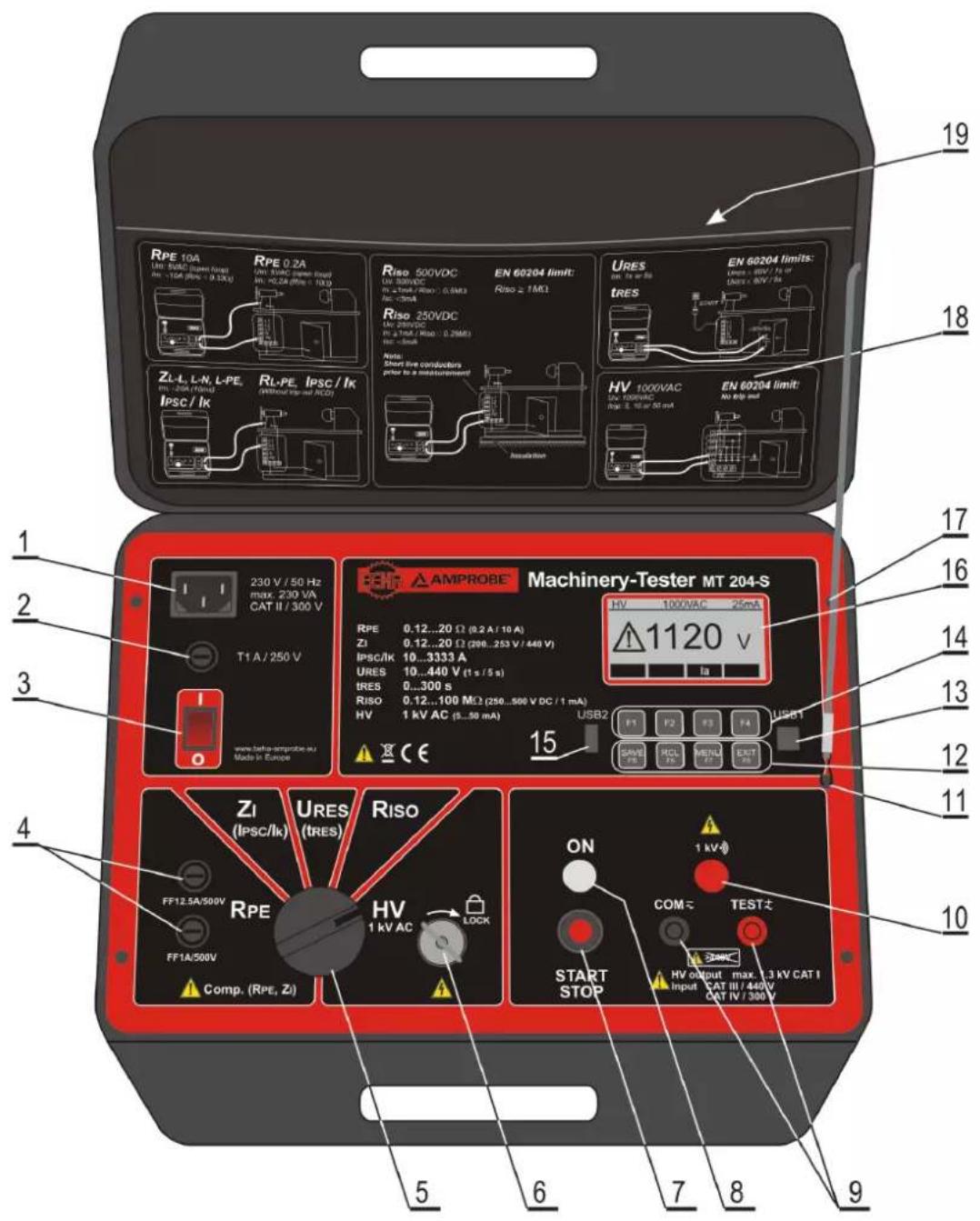

Pannello frontale della MT 204-S

1 Connettore IEC per l'alimentazione di rete
2 Fusibile (F1)
3 "ON/OFF" interruptore di rete (con spia rossa)
4 Fusibili per le funzioni di misurazione RPE, RISO e HV (F2, F3)
5 La selettore di funzione
6 Serratura a chiave HV abilitare / disabilitare l'alta tensione di prova (test di flash). La chiave può essere rimossa in HV off posizione solo. Pericolosa alta tensione sare applicata alle prese di uscita (9) dopo aver premuto il tasto "START / STOP" (7).
7 Tasto "START / STOP" avvia o si arresta la funzione di misurazioni scelte
8 Lampada pilota "ON" (bianco), la misurazione attiva
9 Prese di uscita per tutte le funzioni di misura
10 Lampada pilota "1000 V" (rosso), prova ad alta tensione attiva
11 Occhielli per il fissaggio del corda di svolgimento del coperchio
12 Tastiera con 4 tasti funzione SAVE, RCL (ricordo), MENU, EXIT
13 Interfaccia USB per PC (USB1)
14 Tastiera con quattro tasti di menu. Funzione di questi tasti è adeguato per la funzione reale e può essere visto in linea di fondo del display.
15 Interfaccia USB per illettore di codici a barre USB, tastiera USB o USB chiavetta (USB2)
16 LC display grafico per i valori di misura, i valori limite e parametri
17 Viti di fissaggio del pannello frontale (4 paci)

Strumento di copertura

18 Breviistruzioni con i valori limite
19 Vano per cavi di prova e di misurazione accessori

Accessor di misura sono memorizzati nel vano sotto il strumento di copertura. Questo strumento contieneanche una schedacombreviestruzioni e dei valori limite secondo EN 60204-1.

Figura 1: Machinery Test MT 204-S

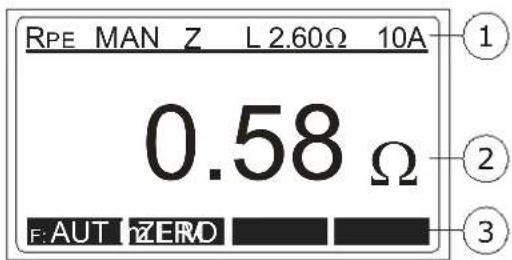

LC Display

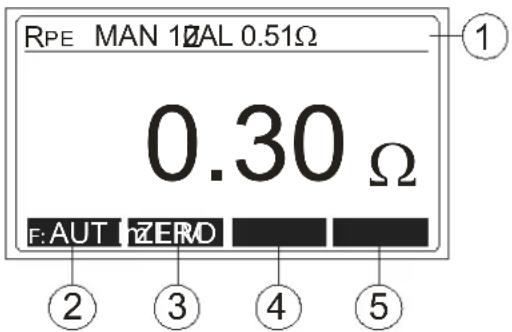

Visualizzare in una funzione di misurazione (ad esempio RPE)

Figura 2: LC display in RPE funzioni di misura

1 Linee per la visualizzazione delle funzioni di misura, il valore limite e parametri
2 Visualizzazione del valore di misura e unità
3 Tasti di menu (tasti interscambiabili)

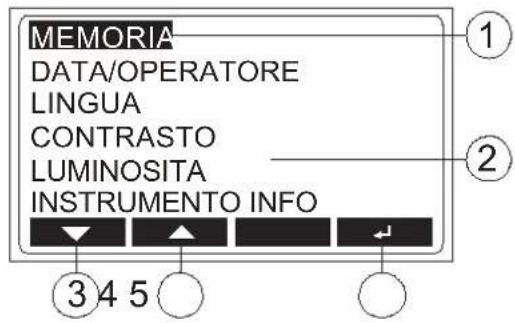

Menu display (dppo aver premuto il tasto "MENU")

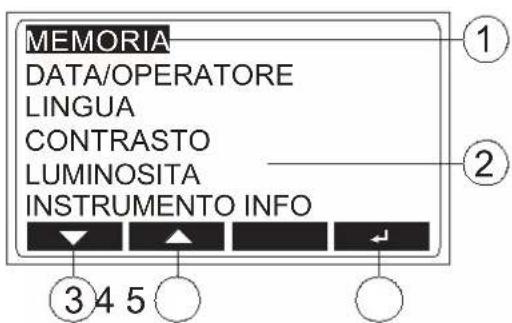

Figura 3: Display "menu principale"

1 Funzione di menu selezionata
2.2 Altre funzioni di menu disponibili
3 Tasto "▼" (giù)
4 Tasto "▲"(su)
5 Tasto ".J" (enter)

Misure di sicurezza

ATTENZIONE

• Corretta funzionalità dello strumento deve essere verificata prima di qualiasi utilizzato.
• L'attenzione deve essere rivolta alla condizione propria della prova comporta, accessori per la misurazione e la misurazione strumento stesso.
• Cavo di prova e gli accessori di misurazione possono essere toccati soltanto sulle aree protette. Toccando delle sonde conduttive è vietato in agli momento.
• Lo strumento può essere utilizzato all'interno di campi di misura specificati.

ATTENZIONE

• Durante la misura di resistenza RPE e resistenza di isolamento, nonché durante l'alta tensione di prova, l'unità in prova deve essere priva di tensione e scollegata alla tensione di rete. In caso di dubbio, verificare la tensione Stato utilizzato un tester di tensione.
• Lo strumento è protetto contro i sovraccarichi fino a 440 Veff AC.
• Ingresso di misura della MT 204-S possono essere collegati a max. 440V AC, pagaanche l'attenzione per categoria di sovratensione CAT IV/ 300V, CAT III / 440 V!
• Selettore di funzione di misurazione deve essere impostato su posizione desiderata prima del collegamento sonde di prova per l'unità in prova.
• Cavi di prova devono essere sempre rimossi dall'oggetto testato prima della selezione di una nuova funzione o in un'alto Campo di misura.
• Essere consapevoli del fatto che durante la misurazione della resistenza PRE, il contatto resistenze del luogo di misurazione influisce sul risultato della misurazione. Garantire il buon contatto tra la sonda di prova (o clip coccodrillo) e l'unità in prova.
• Risultati di misura di resistenza di RPE più essere influenzata da impedenze dei circuiti operativi aggiuntivi currente collegati in parallelo o da correnti equivalenti.
• Nel caso in cui le misurazioni di impedenza molti loop vengono eseguite con solo brevi pause in mezzo, la protezione interna contro una eccessiva temperatura di rispondere e il display "CALDO ATTENDERE!" verrà visualizzata. Successiva misurazione non può iniziare fino a quando lo strumento è raffreddato (circa 5 minuti). Questo protege lo strumento contro i danni.

Preparazione della MT 204-S

L'attivazione di MT 204-S

1) Collegare il MT 204-S per "schuko" installato correttamente presa di corrente fornito con cavo di alimentazione.
2) Utilizzare l'interruttore "ON / OFF" (3) per attivare la MT 204-S.
3) Dopo aver acceso l'MT 204-S, lampada pilota del interruptatore di alimentazione (3) si accende e display (16) migliorarelettura iniziale di funzione selezionata.
4) Collegare entrambi i test cavi di sicurezza porta protezione a MT 204-S prese in esame (9).
5) La MT 204-S è ora pronta per l'uso.

La compensazione di resistenza dello cavo di prova

1) Impostare il selettore di funzione di misurazione (5) posizione RPE.
2) Collegare entrambe le sonde di prova una per l'altra. Se necessario, utilisezzare chiusi coccodrillo clip o di misurazione estensioni.
3) Avviare la misurazione premendo il tasto "START / STOP" (7). Lampada pilota "ON" (8) indica la misura attiva.
4) Stop alla misurazione premendo il tasto "START/STOP" nuovamente.
5) Premere il tasting "ZERO" (14). Valore visualizzato è salvato come un valore di compensazione e si rivolge a 0,00. Nel segno superiore linea di display "Z" (zero) appara come una porta di provanota sono compensati.

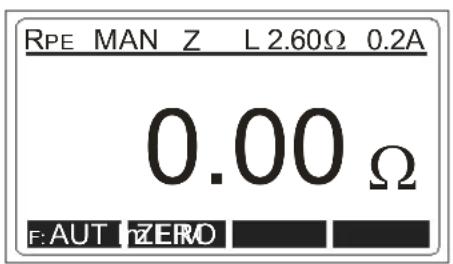

Figura 4: RPE funzione con compensata resistenza di cavo di prova

La compensazione è rispetto in tutte le successive misurazioni in entrambé le funzioni RPE e ZI. Valore di compensazione viene salvato althougho che il strumento di misurazione era stato spento.

Valore limite impostazione

Questa funzione è disponibile nelle funzioni di misurazione RPE, Z1 e RISO. Per valore limite di impostazione premere il tasting "LIM" (14), quando utilizzare il tasting "+" e "-" per impostare il valore limite appropriato. Il tasting "EXIT" funzione deve essere utilizzata per uscire valore limite di impostazione dello schermo.

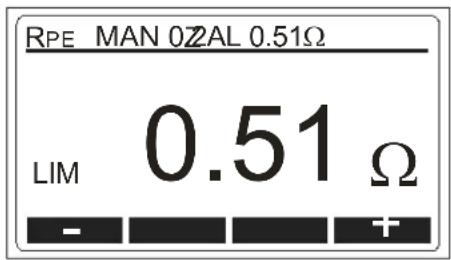

Figure 5: Valore limite impostazione

In caso che il risultato della prova è rispetto con il valore limite fissato, ci sono due suoni brevi presenti segnali dopo aver terminato la misurazione. In caso che il risultato della prova non è rispetto con il valore limite fissato, c'è un symbolo corrispondente avviso presente, arrivagnato da un segnale sonoro più una volta terminato la misurazione. Il valore limite viene salvato come un parametro di risultato della misurazione e viene trasferito al PC in caso ditrasferimento dei dati.

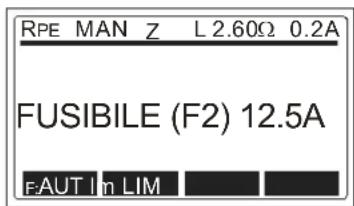

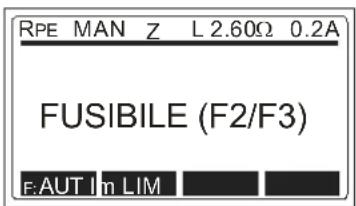

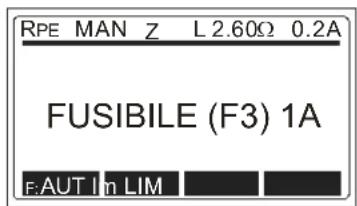

Visualizzazione della tensione esterno, visualizzazione in caso di fusibile rotto

• Se non è presente uno esterno di tensione a punte di prova in RPE, RISO o HV funzioni prima di una misurazione, la "TENSIONE" appeare sul display e dall'inizio della misurazione è bloccato.
• Se vi è una tensione esterna applicata alla prova punte dopo l'avvio del RPE 10A di misura o se c'é unecesso di tensione applicata in funzione ZI o HV, F2 fusibile si può rompere. Il segno "(FUSE F2) 12.5A" appeare sul display.
• Se vi è una tensione esterna applicata alla prova punte dopo l'avvio del RPE 0,2A misurazione, F3 fusibile si può rompere. Il segno "(FUSE F3) 1A" o "(FUSE F2/F3)"appear sul display.
• Se una tensione esterna viene applicata per testare suggerimenti durante la misurazione in RISO funzione, valore di misura sbagliata cui èssere visualizzato.

Figura 6: Visualizzazione in caso di fusibile rotto

Funzione avvio e memoria automatico

La MT 204-S ha un avvio automatico e funzione di memoria per resistenza RPE e misure di impedenza di loop. Esso può essere utilizzato premendo il tasto "F: AUT" tasto menu. La misura si avvia automaticamente 1 s dopo che le porte di prova sono collegate con l'unità in prova e si arresta automaticamente dopo che il risultato della misurazione è raggiunto. Il risultato è quindi automaticamente memorizzato sull'indirizzo di memoria presente.

• Automatico avvio e memoria consistono ad entrambé le mani di misura nella premedazione che sono di difficoltà accesso.
• Prima di utilizzato la misurazione automatica, l'indirizzo di memoria (clienti, la macchina e la località), nonché la data e il nome dell'operaore devono essere inscritte, in modo che il valore di misurazione può essere memorizzato correttamente.

Misure secondo EN 60204-1

Misura di Resistenza RPE (funzione RPE)

• Conformi alle norme EN 60204-1 continuità della protezione circuito tra il terminale PE e punti rilevanti della protezioneistema conduttore delve essere controllato da iniettando una misura della corrente di 0.2 A fino a ca. 10 A.
• I valori limite sono i valori che corrispondono alla lunghezza, sezione trasversale e materiale del conduttore misurato.

1) Impostare il selettore di funzione di misurazione (5) RPE posizione.
2) Selezionare la corrente di prova 10 A o 0,2 A utilizzato il tasto "Im" (14).
3) Per il valore limite di impostazione premere il tasto "LIM" (14). Il limite valore cui si sono essere impostato utilizzando il tasti "+" e "-".
4) Collegare le sonde di prova (o clip coccodrillo) per l'unità in prova.
5) Avviare la misurazione premendo il tasto "START / STOP" (7), o selezionare funzione avvio e memoria automatica premendo il tasto "F: AUT" (14).
6) Lampada pilota "ON" (8) indica la misura attiva.
7) Leggi visualizzato risultato considerando il valore limite appropriato.
8) Arrestare la misurazione premendo il tasto "START / STOP" nuovamente.

Figura 7: Funzione di misura RPE

1 Linea per visualizzazione della funzione di misura, parametri di prova, marchio di compensazione e di valore limite
2 Tasto "F: AUT" / "F: MAN" per la selezione funzione START e memorizzare (automatica o manuale)
3 Tasto "ZERO" per la compensazione della resistenza di cavo di prova
4 Tasto "Im" per la selezione dei corrente di prova (10 A o 0,2 A)
5 Tasto "LIM" per il valore limite di impostazione

• Per memorizzare il risultato della misurazione, premere il tasto "SAVE" (12) due volte, per ulteri informazioni vindere la sezione "Esempio di memorizzazione"zsche.

Misura di Impedenza di Loop / Corrente di cortocircuito (funzione ZI / IPCC)

• Secondo EN 60204-1 le condizioni per la tutela contro le scosse elettriche in impianti con interruzione automatica del tensione di rete sono:
• Misurazione o la valutazione del ciclo di impedenza di loop guasto e testare la sovra - disposativo di protezione currente coinvolti nel ciclo di colpa.
  I valori limite sono riportati nella tabella 10 della norma EN 60204-1.

1) Impostare il selettore di funzione (5) alla posizione Zl.
2) Utilizzare il tasto "Im" (14) per selezionare la misurazione del caso corrente (20 A o LOW).
3) Per il valore limite di impostazione premere il tasto "LIM" (14). Il limite vale più essere impostato utilizzato il tasti "+" e "-".
4) Collegare le sono di prova (o clip coccodrillo) nel l'unità in prova, tensione presente sare visualizzato. Se il valore è specificato nel gamma, il segno "PRONTO" appeare sul display.
5) Avviare la misurazione premendo il tasto "START / STOP" (7), o selezionare la funzione avvio e memoria automatico premendo il tasto "F:AUT" (14).
6) Lampada pilota "ON" (8) indica la misura attiva.
7) Leggere il risultato visualizzato considerando il valore limite.
8) Per la visualizzazione di stampa corrente di cortocircuito il tasto "IPCC" (14).
9) Arrestare la misurazione premendo il tasto "START / STOP" nuovamente.

Figura 8: Funzione di misura ZI

1 Linea per visualizzazione della funzione di misura, parametri di prova, marchio di compensazione e di valore limite
2 Tasto "F: AUT" / "F: MAN" per la selezione automatico / manuale di avvio e memorizzare
3 Tasto "Z / IPCC" per la selezione del impedenza di loop o corrente di cortocircuito
4 Tasto "Im" per la selezione di corrente di prova 20 A o LOW
5 Tasto "LIM" per la selezione il valore limite

• Per memorizzare il risultato della misurazione, premere il tasto "SAVE" (12) due volte, per ulteriori informazioni vedere la sezione "Esempio di memorizzazione" sezione.
• Impostando il test corrente a 20 A, la misurazione loop impedenza verrà eseguito con rapidità e precisione. Interruttore di protezione motore o potenziali dispositivi a corrente residua (RCD) possono essere attivati durante la misurazione, a causa della elevata corrente di prova.
• Impostando il test corrente LOW, prova a bassa corrente viene utilizzato, e il motore interrottore di protezione o RCD non verrà attivato durante la misurazione. Tuttavia, la misurazione richiede più tempo e il Campo di misurazione così come risoluzione ridotta.

Misura di Resistenza di isolamento (funzione RISO)

• Secondo EN 60204-1, la resistenza di isolamento tra i conduitori attivi in cortocircuito e li terminale PE di incollaggio deve essere controllata applicando una tensione di prova di 500 VDC. Il valore limite è di 1 MΩ.
• Assicurarsi che tutti gli interrupttori sull'unità in prova sono chiusi al fine di testare tutte le sue componenti. Allo scopo della misura, tutti i conduttori attivi (L1, L2, L3, N) devono essere in cortocircuito.

1) Impostare il selettore di funzione (5) a Riso posizione.
2) Utilizzato il tasting "UISO" (14) per selezionare la tensione di misura 500V o regolabile 250V . ... 500V .
3) Per il valore limite di impostazione premere il tasto "LIM" (14). Il limite vale più essere impostato utilizzato il tasti "+" e "-". Può essere inoltre possibile impostare direttamente al 1 MΩ premendo il tasto "1MΩ".
4) Collegare le sonde di prova (o clip coccodrillo) per l'unità in prova.
5) Avviare la misurazione premendo il tasto "START / STOP" (7).
6) Lampada pilota "ON" (8) indica la misura attiva.
7) Leggere il risultato visualizzato considerando il valore limite.
8) Arrestare la misurazione premendo il tasto "START / STOP" nuovamente.

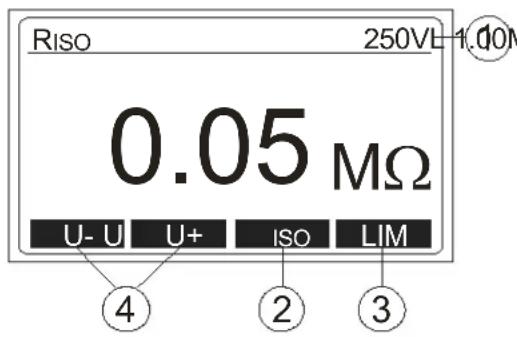

Figura 9: Funzione di misura RISO

1 Linea per visualizzazione della funzione di misura, parametri di prova e il valore limite
2 Tasto "UISO" per la selezione della tensione di prova di 500 V o regolabile 250 V ... 500 V
3 Tasto "LIM" per il valore limite di impostazione
4 Tasti "U- e "U+ per selezione la tensione di prova

• A causa della misurazione della resistenza di isolamento, l'unità capacità in prova verrà addebitata con tensione di prova.

L'unità in prova sera scaricata dopo aver terminato la misurazione via resistenza interna di 3 MΩ. L'unità in prova posso nontenere tensione pericolosa in caso di rimozione anticipata di cavi di prova.

Garantire che l'unità in prova è scaricata attraverso lo strumento di misurazione (non per cortocircuito)!

• Per memorizzare il risultato della misurazione, premere il tasto "SAVE" (12) due volte, per ulteriori informazioni vedere la sezione "Esempio di memorizzazione" sezione.
• ATTENZIONE! Collegate il cave di prova COM sul chassis. In caso di collegamento invertito e possibile che la resistenza interna (10 MΩ) influenzare il risultato.

Prova ad alta tensione (funzione HV)

• Secondo EN 60204-1, apparecchiature elettriche devono resistere a una provada tensione tra i conduttori attivi in cortocircuito e il sistema di PE per ca. 1 s.
• La prova deve essere effettuata a dopbia tensione nominale (ma non inferiore a 1000V / 50Hz ). Componenti non previsti per但这a tensione di prova possono essere disconnessi prima di effettuare il test.

ATTENZIONE, PERICOLO DI SCOSSE ELETTRICHE

MT 204-S forniture ad alta tensione di un potere pericoloso. Secondo EN 50191 le seguenti misure di precauzione devono essere da assumere prima di un test:

• Bloccare l'accesso alla zona di pericolo.
• Affissione di segnali di avvertimento (Attenzione! Alta tensione, pericolo per la vita).
• Dispositivo di segnalazione di installatione (rosso, verde) da essere facilemente visibili.
• Installate il EMERGENZA-OFF interrottore nella installmente di rete al di fuori della zona pericolosa.
• Personale addestrato elettrici possono fare solo le prove nelle supervisione di personale specializzato e devono essere allenato regolarmente.
• Nonutilizzare pinzetteacoccodrilloperquesto test.
• Utilizzare solo sono di sicurezza con utilizzo a mani libere. Tenere in mano una sola sonda di sicurezza.
• Collegamento di un terminale per l'oggettodi prova e di lavoro con una sonda o titolari di entrambé le sonde in una mano è vietata.
• Et vietu toccare l'unità in prova durante la prova. Se necessario, misure supplementari devono essere prese (ad esempio coprire fatto di stuoie isolante) per proteggere la persona che effettua la prova contro il contatto accidentale con l'unità in prova.

Prova più ave inizio solo après che tutte le misure di sicurezza sono state adottate.

Garantire che tutti gli interruptori sull'unità in prova sono chiuse al fine di testare tutti i loro componenti. Ai fini della misura tutti i conduitori attivi (L1, L2, L3, N) devono essere in cortocircuito.

1) Rilasciare la funzione di misurazione HV utilizzato l'interruttore a chiave (6) e ruotando in senso antiorario.
2) Impostare il selettore di funzione (5) a "HV" posizione.
3) Utilizzato il tasto "IL" (14) per la selezione di corrente rottura (5 ... 50 mA), inizia con il valore minimo.

4) Avviare il test premendo il tasto "START / STOP" (7).
5) Stabilire un dato tra le sonde di test con utilizzo a mani libere e l'unità sottoposta a test.
6) Lampada pilota "ON" (8) indica la misura attiva. Inoltre uno lampada spia rossa "1000 V" (10) si accende e suoni acustici segnali indicano attive pericolose presenti ad alta tensione a punte di prova.
- In caso di irraggiamento del calore nelle unità in prova, il test è terminato immediatamente, entrambé le lampade pilota (8) e (10) e spegnere il "FAIL" marchio viene visualizzato.
7) La provaiene interrotta premendo il tasto "START / STOP" nuovamente.
- Dopo aver terminato l'alta tensione di prova, impostare la selettore di funzione (5) a qualsiasi funzione ma "HV" e bloccare la funzione di HV contro uso non autorizzato da parte di rimuovere il chiave!
- Se la MT 204-S è, nel fratto, spenta o scollegata alla rete elettrica, il segno "HV BLOCCATO!" appeare sul display dopo premendo il tasto "START / STOP". Funzione di misura selettore deve essere girata fuori alla posizione "HV" e dentro nuovo.

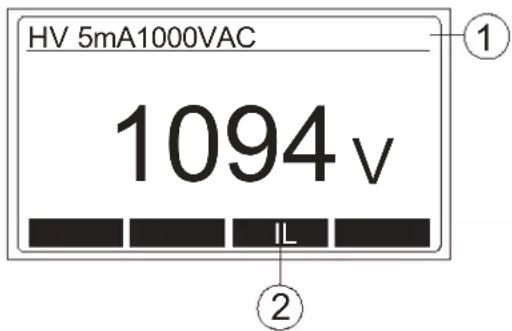

Figura 10: Funzione di prova HV

1 Linea per visualizzazione della funzione di misura e parametri di prova
2 Tasto "IL" per la selezione di corrente rottura

• Per memorizzare il risultato della misurazione, premere il tasting "SAVE" (12) due volte, per ulteri informazioni vedere la sezione "Esempio di memorizzazione"zsche.

Misura di Tensione residua / Tempo scarico (funzione URES, tRES)

• Quali sono le tensioni residue? Tensioni residue sono tali tensioni che esistonoanche后再o spegnimento di una macchina o un dispositivo. Ciò cui essere causato ad esempio di costruito nel condensatori o generatori successive. Questa misura è effettuata utilizzando la funzione URES, tRES.
• Secondo EN 60204-1, accessibili parti collegati a tensioni pericolose devono adempiere entro 5 secondi (macchine collegate in modo permanente) o entro 1 secondo (macchine collegate in modo non permanente) fino a 60V . La prova di cui deve essere data atraverso i test.
• In caso di inadempienza, misure supplementari (dispositivi di scarico, d'informazione e allarme, copertine, ecc) secondo la norma EN 60204-1 devono essere prese.
• Con la MT 204-S la tensione residua cui oessere misurata 1 s o 5 supon lo specnimento della macchina testata. Misurazione del tensione residua cui oessere effettuata in lineare o modalità non-lineare, vedere la sezione Tensione residua "modalità lineare" o di una sezione di Tensione residua "modalità non-lineare".

1) Impostare il selettore di funzione (5) alla posizione URES.
2) Utilizzare il tasto "F: t" / "F: URES" (14) per selezionare la funzioni di misura (tensione residua o tempo scarico).
2) In funzione della tensione residua utilizzato il tasto "MODE" (14) per selezione la modalità di misurazione (LIN o NONLIN) e tasto "TEMP" per selezionare la tempo del misurazione (1 s o 5 s).
3) In funzione di tempo scarico utilizzato il tasto "LIM" (14) per selezionare il valore limite 1s o 5s .
4) Collegare le sonde di prova (o clip coccodrillo) per l'unità in prova, selezionare i punti di accesso in cui la tensione residuale può causare pericololo (rete di connessione, i contatti tangibile, condensatori, conduttori attivi ecc).
6) Avviare la misurazione premendo il tasto "START / STOP" (7).
7) Lampada pilota "ON" (8) indica la misura attiva.
8) Accendere la interrottore principale ON / OFF sulla macchina di test, il valore di tensione presente appare sul display. Una volta che la tensione è stabilizzata "PRONTO" marchio appare sul display.
9) Spagnere interruptore principale ON / OFF su una macchina di test collaudata e attesa risultato della misurazione da visualizzare (tensione residua o scarico tempo), prestareattenzione ai valori limite correspondenti.

Figura 11: Funzione di misura URES

1 Linea per visualizzazione della funzione di misura, parametri di prova e il valore limite
2 Tasto "F: t/F: U" per la selezione di funzione (tensione residua o tempo scarico)
3 Tasto "MODE" per la selezione di misura modalità (LIN o NONLIN)
4 Tasto "TEMPO" per la selezione di misurazione del tempo (1 s o 5 s)

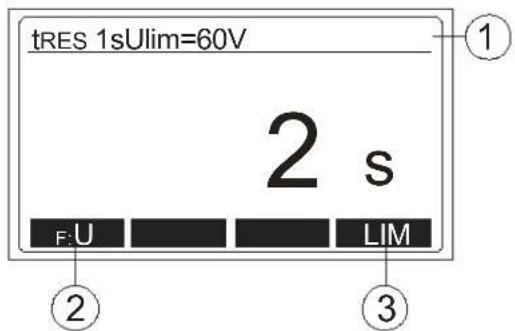

Fig. 12: Funzione di misura tRES

1 Linea per visualizzazione della funzione di misura, parametri di prova e il valore limite
2 Tasto "F: t / F: U" per la selezione di funzione (tensione residua o tempo scarico)
3 Tasto "LIM" per la selezione del valore limite del tempo scarico (1 s o 5 s).

• Per memorizzare di risultato della misurazione, premere il tasto "SAVE" (12) due volte, per ulteri informazioni vindere la sezione "Esempio di memorizzazione"zsche.
• Se in modalità lineare della tensione di rete è scollegato al valore troppo basso (<20% del valore picco), significata che una sommazione del risultato della misurazione a valore picco non è possibile. In quello caso "RIFARE MISURA" il messaggio appepare sul display e la misura deve essere ripetuta.

Spiegazione della modalità lineare e non lineare

Tensione residua "modalità lineare"

In modalità lineare si ipotizza ci sono solo componenti "lineari" coinvolte nel processo di discarico (condensatori, resistori, induttori, ecc) e quindi caratteristica di scarico è esponenziale, videere il diagramma qui tutto.

In modalità lineare visualizzato risultato si riferisce al valore picco della tensione di rete, videere la figura 13.

Figura 13: Schema di scarico in condizioni lineari

In modalità lineare la MT 204-S rileva automaticamente i due standard tensioni del sistema:

230V Uin = 230V± 10% 400V Uin = 400V± 10%

Per includere rete sovra-tensione, la tensione residua misurata viene calculata con riferimento al valore di picco del max. possibile tensione di rete, vale a dire:

Up = 230V× 1.1× 1.41 = 358V .... tensione di systema standard 230V Up = 400V× 1.1× 1.41 = 620V .... tensione di systema standard 400V

Se effettivamente tensione di rete diversa alla tensione di rete nominale superiore per 10% , la MT 204-S calcula il risultato a valore di picco della tensione effettiva.

Esempio 1: Uin = 173 Vef (il valore si differisce nelle 10% da 230V ), risultato si riferisce a 173V × 1.41 = 244Vp

Esempio 2: Uin = 209 Vef (il valore differisce meno del 10% da 230V), risultato si riferisce a 230V× 1.1× 1.41 = 358Vp

Tensione residua "modalità non lineare"

In modalità non lineare si ipotizza ci sono又能 componenti "non lineari" o componenti sconosciute coinvolte nel processo di discarico (relè, lampade a gas, ecc) e quando scarico caratteristica non è esponenziale o perfino imprevedibili, videere il diagramma qui sotto.

Figura 14: Schemadi scarico in condizioni non lineari

In questo caso il risultato non può essere scalata a valore di picco, così il valore è stato registrato e valutato après la fine del tempo misurato.

In questa modalità operativa la misura deve essere ripetuta più volte per garantire l'unità in prova è stato provato in varie condizioni di chiusura. Il più alto valore misurato deve essere registrato.

Trigger condizioni

Lo strumento riconosce l'interruzione della tensione di rete, quando uno dei seguenti due condizioni si verifica:

• AC o DC tensione di ingresso:

Se il valore medio della tensione in ingresso scende con una pendenza di almeno 25V / s (valore medio misurato agli periodo).

Tensione di ingresso AC solo:

Se la tensione momentanea differisce dal valore di forma ideale d'onda più il 40% del valore di picco del periodo di semestre precedente (momentanea tensione misurata 100 volte per agli periodo).

• Se in modalità lineare della tensione di rete è scollegato al valore troppo basso (<20% del valore picco), significata che una sommazione del risultato della misurazione a valore picco non è possible. In quello caso "RIFARE MISURA" il messaggio appeare sul display e la misura deve essere ripetuta.

Funzioni di Menu

Per un'ulteriore selezione, l'iscrizione e la visualizzazione delle parametri dello strumento, premere il tasting "MENU" (12), il seguente menu di selezione appeare:

Figura 15: LC-Display "Menu principale"

1 Funzione di menu selezionata
2 Altre funzioni di menu disponibili
3 Tasto "▼" (giù)
4 Tasto "▲" (su)
5 Tasto "」" (Enter)

Istruzioni generali per il funzionamento

• Utilizzare il tasti "▼" e "▲" per selezionare la funzione di menu voluto poi confermare premendo il tasto ".".
• Inserita funzione di menu cui sono essere interrotta premendo il tasto "EXIT" (12).
• All'interno selezionato sottomenu "MEMORIZZARE SU USB" o "CANCELLA", un indirizzo di memoria deve essere selezionata utilizzando il tasti "▲". "▶" e "▼".
• Premendo il tasting "REN" i nomi iscritti (al cliente, la macchina e la località) possono essere modificati, utilizzare il tasting per cancellare precedente caratteri.
• Premendo il tasting "」" funzione selezionata viene attivata.

"MEMORIA" menu

Ci sono le seguenti possibilità di selezione:

MEMORIZZARE SU USB:

Trasferimento dei dati memorizzati su USB-chiavetta. L'intero stoccaggio, i singoli clienti, la macchina, luogo di misura o risultato della misurazione solo possono essere trasferiti. Risultati da trasferire possono essere selezionati con il tasti 广 ^ 一 , 广 ^ 一 广 ^ 一 e 广 ^ 一 e iltrasferimento di azioni premendo il tasto 广 ^ 一

CANCELLA:

Cancellazione dei risultati delle misurazioni. L'intero memoria, i singoli clienti, la macchina, luogo di misura o risultato della misurazione solo possono essere cancellati. I risultato che deve essere cancellato più essere selezionato utilizzato il tasti 艹 ^ 一 , 艹 ^ 一 e 艹 ^ 一 , un'azione cancellata deve essere confermata premendo il tasto 艹 ^ 一 .

PROPRIETÀ DI MEMORIA:

Visualizzazione del numero di occupati e liberi luoghi di memoria.

Fig. 16: Menu "MEMORIA"

• Se in "CANCELLA" dal menu l'opzione "TOTALE" o "singolo cliente" o "la macchina individuale" o "la località individuale" è selezionata, tutti i dati sotto indirizzo selezionato saranno cancellati. Un'altra ricerca di sicurezza avviene prima realizazione finale.
• USB-chiavetta deve essere collegata al USB2 interfaccia USB. Tre segnali acustici seguiranno dopo collegarlo al connettore USB2 come conferma il bastone è riconosciuto alla MT 204-S. La chiavetta USB deve essere FAT12, FAT16 o FAT32 formattato, la dimensione del settore 512 Byte.

I dati vengono scritti in un file che cui quod assere letto da software es control.

"DATA / OPERATORE" menu

Ci sono le seguenti possibilità di selezione:

DATA:

Impostazione della data attuale. Utilizzare il tasti "▼", "▲" e "▶" per impostare la data quando confermare premendo il tasto "↓".

OPERatore: I'iscrizione dell'operaore. Dopo la confirma della data, si trova il cursore automaticamente collocato all'ultimo carattere del nome dell'operaore. Modificare / insere il nome utilizzato il tasti "▼", "▲" e "←" quando confermare premendo il tasto "」".

Figura 17: Menu "DATA / OPERATORE"

• La data e l'operaatore sono allegate ad agli misurazione dei risultati automaticamente dopo aver terminato la misurazione.

"LINGUA" menu

Ci sono le seguenti possibilità di selezione:

INGLESE, TEDESCO, FRANCESE, ITALIANO e la lingua SPAGNOLA.

Figura 18: Menu "LINGUA"

"CONTRASTO" menu

Contrasto del displaycouldesere regolatoutilizzandoiltasti"-e"+".

Figura 19: Menu "CONTRASTO"

"LUMINOSITA" menu

Luminosità del display può essere commutata "off" o "on" utilizzando il tasti "OFF" e "ON".

Figura 20: Menu "LUMINOSITA"

Le seguenti informazioni del strumento possono essere lette in quello menu: Modello, numero di serie, numero di catalogo, versione software e la versione hardware.

Caratteristica della memoria

Qualsiasi indirizzo di memoria è costituito da un nome del cliente, nome della macchina e nome del località. L'indirizzo di memoria deve essere iscritto / selezionato prima di memorizzare i risultati della misurazione. Data e l'operaatore devono essere inseriti prima di effettuare le misurazioni in quanto sono collegati ad agli risura risultata subito dopo aver terminato la misurazione.

Struttura della memoria

Risultato della misurazione, il valore limite e parametri vengono memorizzati, selezionati indirizzo di memoria dopo aver ricevuto il commando "SAVE". La segunte struttura di l'indirizzo di memoria viene offerto:

Figura 22: Struttura di archivazione

CLI: Il cliente (max. 17 segni)

MAC: Macchina (max. 17 segni)

LOC: Località (max. 17 segni)

NU.:Numero di seri edel risultato, all'indirizzo di cui sopra (max. 3 segni)

• La data e l'operaatore sono collegati ad alcun risultato della misurazione automaticamente dopo aver terminato la misurazione.

• In software es control del campo "CLI" (cliente) e ilcampo "MAC" (macchina) sono assegnati alle unità in prova. Campi "LOC" (località) e "NU" (Numero di misura) sono congiunte insieme, un trattino ed è entrato nella colonna in una fase di prova.

Operazioni generali di memoria

Tasto "▼"	Livello memoria (clienti, la macchina, la località e NU.) è selezionata.
Tasti "▲" e "▶"	Nomi già entrati (per il cliente, la macchina, la località e NU.) posso sono essere selezionate, o di una nuovo nome più essere aperto utilizzato il tasto "▶".
Tasto "REN"	Rinomina, i nomi più iscritti possono essere modificativi.
Tasto "←"	Caratteri individuali sono cancellati.
Tasti "▼" e "▲"	Iscrizione di caratteri "A ..., Z, 0 ..., 9, +, -, /, # e lo spazio" più essere selezionato.
Cursore si sposta alla prossima carattere automaticamente ca. 2 s dopo selezionando uno precedente.

Tasto "J"	l'iscrizione è stata completata.
Funzione tastingo "EXIT"	l'iscrizione verrà interrotta.
Funzione tastingo "RCL"	Ritrovare i dati, in questo menu è possibile cancellare individualmente i misurazioni premendo il menu tastingo "CLR".

• Quando si entra in campi per i clienti, la macchina e la località, alfanumerici caratteri (A .... Z, 0 .... 9, +, -, /, # e spazio) sono disponibili.
• Quando si selezione il "NU." (Numero del campo di misura), i dati numerici 001 sono disponibili. Il numero viene incrementato di 1 per ogni misura successiva di essere memorizzata.
• Il numero di misura "NU." cui è possi sognate manualmente elencati in avanti e indietro. E 'anche possibile sopriscrivere i risultati della misurazione più memorizzati.
• Il valore di default per i nuovi nomi (clienti, macchina e la località) è "XXXX".

Esempio di memorizzazione

Al fine di memorizzare il risultato della misurazione di un particolare indirizzo di stoccaggio, seguire le seguenti istruzioni:

1) Effettuare la misura.
2) Premere il tasting "SAVE" (12).
3) Livello "CLI" (cliente) è giornata. Selezionare gli iscritto nome del cliente utilizzato il tasti "▲" e "▶". Se il desiderato nome del cliente non è entrato più, puoi inserte un nuovo nome del cliente con il uso del tasto "▶", nome predefinito offerto è "XXXX". Premere il tasto "REN" e cancellate il nome predefinito "XXXX" utilizzato il tasto "←".

4) Inserire un nuovo nome del cliente, ad esempio "CUS001" utilizzando il tasti "▼" e "▲". Confermare l'entrata premendo il tasto ".J".
5) Selezionare il livello di memoria successiva "MAC" (macchina) utilizingo il tasto "▼".
6) Selezionale già iscritto nome della macchina utilizzando il tasti "«" e "»". Se il desiderato nome della macchina non è entrato alla, puoi inserte un nuovo nome della macchina con il uso del tasto "▶", nome predefinito offerto è "XXXX". Premere il tasto "REN" e cancellare il nome predefinito "XXXX" utilizzato il tasto "←".
7) Inserire un nuovo nome della macchina, ad esempio "MAC001" utilizzando il tasti "▼" e "▲". Confermare l'entrata premendo il tasto ".".
8) Selezionare il livello di memoria successiva "LOC" (località) utilizzando il tasto "▼".
9) Selezionare più iscritto nome della località utilizzato il tasti e . Se il desiderato nome della località non è entrato ancora, cui inserte un nuovo nome della località con il uso del tasto , nome predefinito offerto è "XXXX". Premere il tasto "REN" e cancellare il nome predefinito "XXXX" utilizzato il tasto .
10) Inserire un nuovo nome della località per esempio "LOC001" utilizzando il tasti "▼" e "▲". Confermare l'entrata premendo il tasto "↓".
11) Premere il tasto "SAVE" per memorizzare la misura di seguenza, la memorizzazione è confirmato con il doppio segnale acustico.

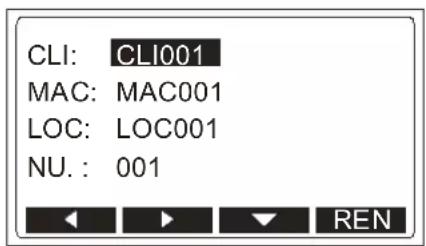

Figura 23: Memorizzazione indirizzo

• Se l'indirizzo di memoria e' gli occupato (clienti, la macchina, la localizzazione e numero di serie) è selezionato quando l'archivazione risultato della misurazione, "OCCUPATO" marchio apparra sul display. Risultati precedentemente memorizzati saranno soprascritti dopo aver premuto "SAVE" tasting del menu.

Ritrovare i dati

Al fine di nitrovare il risultato della misurazione, seguire le seguenti istruzioni:

1) Premere il tasting "RCL" tasting del menu (12).
2) Livello "CLI" (cliente) è giornato. Seleziona voluto cliente nome'utilizzato il tasti "«" e "»".
3) Selezionare il livello di memoria "MAC" (macchina) utilizzando il tasto "▼". Selezionare voluto nome della macchina utilizzando il tasti "▲" e "▶".
4) Selezionare il livello di memoria "LOC" (località) utilizzando il tasto "▼". Selezionare voluto nome della località utilizzato il tasti "▲" e "▶".
5) Selezionare il livello di memoria "NU." (Numero di misura) utilizes il tasto "▼". Selezionare il numero desiderato di misura da utilizes il tasti "▲" e "▶".
6) Premere il tastingo "RCL" (12) alla cora una volta a recuperare memorizzati misurazione dei risultati. Ora è possibile navigare tra tutti i numeri di misurazione, all'indirizzo di memorizzazione selezionato, utilizzato il tastingo "▲" e "▶".

Figura 24: Richiamo di indirizzo

• Individuals risultati richiamati delle misurazioni possono essere cancellati premendo il tasto "CLR".
• Indirizzo di archivazione con il risultato ultimo della misura memorizzata viene offerto sempre dopo aver attivato il richiamo operazione.
• Se l'indirizzo di archivazione selezionato non è occupato, "MEMORIA VUOTA" appeare sul display.

Entrata di indirizzo di memoria utilizzato la tastiera esterna

La tastiera USB è un accessorio opzionale benvenuto quando si insertisce la memoria costruzione di indirizzo (cliente, la macchina e la località), al fine di fare il lavoro in modo rapido e semplice. Collegare la tastiera USB al connettore USB2, tre segnali audio seguire dopo aver collegato, come una confirma del dispositivo USB riconoscimento. Ora, la tastiera esterna è operativa. I seguenti tasti della tastiera si attivano per controllare la MT 204-S:

Tabella 1: Funzioni della tastiera USB

USB testiera	Funzioni di MT 204-S
F1, F2, F3, F4	Tasti del menu "F1 - F4" (14) (tasti interscambiabili)
F5, F6, F7, F8	Tasti "SAVE, RCL, MENU, EXIT" (12)
Esc	Tasto "EXIT" (12)
ENTER	Tasto del menu "↓" (14)
↓, ↑	Tasti del menu "▼", "▲" (14)
←, →	Tasti del menu "▲", "▶" (14)
A, B, C ... Z	Indirizzo di stoccaggio
+, -, _, /, #	Indirizzo di stoccaggio
0, 1, 2 ... 9	Indirizzo di stoccaggio
Space	Indirizzo di stoccaggio, spazio
Pos 1 (Home)	Muove il cursore nella posizione start
Ende	Muove il cursore nella posizione fine
←	Cancella il carattere a sinistra del cursore
Entf	Cancella il carattere sopra del cursore
+ Tasto del menu "+"	"(14)
- Tasto del menu "-"	(14)

Entrata di indirizzo di memoria utilizzando illettore di codici a barre

Illettore di codici a barre USB è un accessorio opzionale benvenuto quando si insertisce la memoria costruzione di indirizzo (cliente, la macchina e la località), al fine di fare il lavoro in modo rapido e semplice. Collegare Illettore di codici a barre USB al connettore USB2, tre segnali audio seguire dopo aver collegato, come una conferma del dispositivo USB riconoscimento.

Ora, illettoree operativo.

Livello di indirizzo del stoccaggio (clienti, la macchina e la località) devese selezionato per primo utilizzato il tasto "▼", quando la scansione cui è essere fatto.

Manutenzione

Quando si utilizes lo strumento in conformità con il manuale d'istruzioni, non richiede una particolare manutenzione. Tuttavia, dovrebbe verificarsi errorsi funzionali durante il funzionamento normale, il nostro servizio post-vendita riparere il myistro strumento senza indugio.

Pulizia

Se lo strumento è necessario essere pulito dopo l'uso quotidiano, si consiglia di utilizzare un panno umido e un detergente delicato.

Prima di pulizia, rimuovere il tester machine da tutti i circuiti di misura e alla rete.

Non usare mai l'acido a base di solventi o liquidi detergenti per la pulizia.

Dopo la pulizia, non utilizzato lo strumento fino a quando non è completeness prosciugato.

Intervallo di calibratura

Vi proponiamo di un intervallo di calibrazione di un anno. Se lo strumento è usato molto spesso o se è utilizzato in condizioni difficili, si consiglia di breve intervalli. Se lo strumento è usato raramente l'intervallo di calibrazione può essere estesa a 3 anni.

Ricambio di fusabile

Se, a causa di un sovraccarico o un utilizzo improprio, fonde, è necessario rispetto le seguenti note per la sostituzione:

Prima di sostituzione del fusibile, la MT 204-S delve essere disconnesso da tutti i circuiti di misura e di alimentazione di rete delve essere rimioso.

• Utilizzare solo fusibili specificato e valutato nelle specifiche tecniche.
• L'uso di fusibili indeterminati e in particolare fondere i titolari in cortocircuito è vietato.
• Fusibili di ricambio, possono essere ottenuti nelle forniture elettriche negozi all'ingrosso o nelle nostre fabbriche di servizio.

Sostituzione fusabile F1 (fusabile di rete)

In caso di sostituzione della rete lampada spia (3) non si illumina dopo il collegamento del MT 204-S alla presa di rete e la commutazione sulla rete interrottore e né il display (16)在哪 unaindicazione, è molto probabile fusibile (2) di essere bruciato.

Per sostituire il fusibile procedere come segue:

1) Aprire il porta fusabile 1 (2) sopra l'interruttore ON / OFF usate un opportuno cacciavite
2) Rimuovere il fusabile difettoso e sostituirlo con uno nuovo (T1A / 250V, 5 × 20 mm)
3) Chiudere il fusibile titolare di nuovo

Sostituzione fusabile F2 (fusabile per RPE10A, RISO e HV)

Fusibile interno F2 (FF12,5A / 500V, 6,3 × 32 mm) è bruciato, se:

• Il segnale "FUSE (F2) 12.5A" appeare sul display nel RPE10A, RISO o HV funzione
• Valori di misura in funzione ZI sono molto BASSE (ZI inferiore a 0,05 Ω o IPCC superiore a 4,6 kA)
• Controllare il fusabileanche se "FUSE (F2/F3)"appare sul display nel RPE0.2A o RPE10A funzione

Per sostituire il fusibile procedere come segue:

1) Sbloccare porta fusabile corrispondente (4) utilizzato un apposto cacciavite
2) Rimuovere il fusibile difettoso e sostituirlo con uno nuovo (FF12,5A/500V, 6,3 × 32 mm)
3) Bloccare il porta fusibile di nuovo

Sostituzione fusabile F3 (fusibile per RPE0.2A)

Fusibile interno F3 (FF1,0A / 500V, 6,3 x 32 mm) è bruciato, se:

• Il segnale "FUSE (F3) 1,0A" appeare sul display in funzione RPE0.2A
• Controllare il fusibileanche se "FUSE (F2/F3)"appare sul display nel RPE0.2A o RPE10A funzione

Per sostituire il fusibile procedere come segue:

1) Sbloccare porta fusibile corrispondente (4) utilizzato un apposto cacciavite
2) Rimuovere il fusabile difettoso e sostituirlo con uno nuovo (FF1.0 A / 500 V, 6,3× 32mm )
3) Bloccare il porta fusibile di nuovo

Se uno qualsiasi fusabile salute più volte (per esempio in caso di esercizio di erre) lo strumento deve essere inviato al dipartimento di servizio, al fine di essere controllati.

Dati tecnici

Dati generali

Display Grafico LC-Display, 128 x 64 puncti

Visualizzazione del valore limite Ottica e acustica

Valore limite impostazione Entro il raggio di misura

(in funzioni RPE,Zi e Riso)

La memoria 2.000 locazioni di memoria, 3 livelli

(cliente, la macchina e la località)

ancora uno no. della misura è creato

Interfaccia (USB1) USB 2.0 periferica, interfaccia USB al PC

interfaccia (USB2) USB 2.0 host, per illettore di codici a

barre, tastiera o chiavetta USB

Requisiti in materia di USB

chiavetta FAT12, FAT16 o FAT32 con un settore di

512 Byte

Temperatura di lavoro 0 a 40^ (precisioneftenute nei dati

tecnici riferiscono a Anything intervallo)

Temperatura di stoccaggio -10°C ... +50°C

Campo di umidità ammessi 10% ... 85% di umidità relativa

(senza condensa)

Altezza sul livello di vedere Fino a 2000 m

Rete di alimentazione 230V± 10% 50~Hz

Max. consumo di energia ca. 230 VA

Installati fusibili:

Fusibile di rete (F1) T1A / 250V, 5x20 mm

Per le funzioni

RPE 10A, RISO, HV (F2) FF12.5A / 500V, 6,3x32 mm

RPE 0.2A (F3) FF1A / 500V, 6,3x32 mm

Costruii secondo EN 61010-1, EN 61557 (parti 2, 3, 4)

Categoria di sopratensione:

Ingressodi rete CAT II/300V

Ingresso per misure CAT IV / 300 V, CAT III / 440 V

Uscita di misura (HV) CAT I / 1300 V

Input di misurazione / uscita è isolata con isolamento di base contro la terra.

Tensione di uscita massima (circuito aperto, rete sovra-tensione) è di 1300 V.

Grado di inquinamento 2

Classe di protezione I

Protezione IP IP 40

Dimensioni (L× L× H) 345 x 320 x 170 mm con manico

Peso ca.7 kg

Funzioni di misura

Resistenza RPE (RPE 10A)

Campo di misura 0.12 ... 20.00 Ω

0.00 ... 20.00 Ω

Risoluzione 0.01 Ω
Precisione ± (3% dellalettura +2cifre)

Corrente di prova ca. 10 A AC (tensione di rete a 230V± 10% cavi di prova standard da 2× 2 metri e massima resistenza esterna pari a O,1

Tensione di prova (circuito aperto) ca. 5.5 V AC (fluttuante)

Principio di misura A due fili
Compensazione resistenza
dei cavi di prova Fino a 5.00 premendo il tasting "ZERO"
Protezione contro est. tensione Fusibile F2

Resistenza RPE (RPE 0.2A)

Campo di misura 0.12 ... 10.00 Ω

0.00 ... 10.00 Ω

Risoluzione 0.01 Ω
Precisione ± (3% dellagettura + 2 cifre)

Corrente di prova >0.2 A AC Tensione di prova (circuito aperto) ca. 5.5 V AC (fluttuante)

Principio di misura A due fili Compensazione resistenza dei cavi di prova Fino a 5.00 premendo

Protezione contro est. tensione Fusibile F3

Impedenza di Loop / Corrente di cortocircuito (ZI / IPCC 20A)

Campo di misura ZI 0.12 ... 20.00 Ω

0.00 ... 20.00 Ω

Risoluzione Z1 0.01Ω

Precisione ZI ± (3% dellalettura + 3 cife)*

Scala IPCC 10 A ... 40 kA

al di fuori di cui sopra due gamme

IPCC = Umis / ZI

Precisione IPCC Dipende sulla ZI precisione

Campo di tensione 200 ... 440 V, 50 Hz

Corrente di prova ca. 20 ... 44 A, (carico interno di 10 Ω per 20 ms)

Impedenza di Loop / Corrente di cortocircuito (ZI / IPCC LOW)

Campo di misura ZI 1.2 ... 9.9 Ω, 10 ... 500 Ω

1.2 ... 9.9 Ω, 10 ... 500 Ω

Risoluzione Z1 0.1Ω,1Ω

Precisione ZI ± (3% dellalettura + 6 cife)*

0.4 A ... 191 A

Calcolo IPCC per 230 V (+/-10%) IPCC = 230V/ZI

al di fuori di cui sopra gamma

IPCC = Umis / ZI

Precisione IPCC Dipende sulla ZI precisione

Campo di tensione 200 ... 253 V, 50 Hz

Corrente do prova ca. 100 mA al'impulso (max. tempo di misura 10 s)

Principio di misura A due fili

Compensazione resistenza

dei cavi di prova Fino a 5.00 Ω (in funzione RPE)

• Precisione dichiarata cui si rilevare colpita in caso di carichi capaciti vi collegati per chiudere l'installazione misurata alla posizione di misura!

Misura di tensione (TRMS) in funzione Impedenza di Loop

Campo di misura 10 ... 440 V, 50 Hz

Scala 10 ... 440 V

Risoluzione 1 V

Precisione ± (2% dellalettura +2 ci fibre)

Resistenza di isolamento (Riso)

Campo di misura 0.12 ... 9.99, 10.0 ... 49.9, 50 ... 100 MΩ

0.00 ... 9.99, 10.0 ... 49.9, 50 ... 100 MΩ

Risoluzione 0.01 MΩ, 0.1 MΩ, 1 MΩ

Precisione ± (5% della let. + 3 cifre) 0.00 ... 20.0 MΩ

± (10% della let.) 20.1 ... 100 MΩ

Tensionedi prova (UN) 500 V DC o

regolabile 250 ... 500 V DC in 10 V passi

Tolleranza tensione di prova -0% ... +25%

Corrente di prova 500V gamma >1 mA DC (a 500k carico)

Corrente di prova 250 V gamma >1 mA DC (a 250 kΩ carico)

Corrente di cortocircuito <6 mA DC

Carico capacitivo ≤ 2 F in parallelo con RINS

• Precisione RINS nelle specifiche tecniche

(RINS fino a UTEST NOM / 1 mA) secondo lo

standard

• Precisione RINS nelle specifiche tecniche +

lettura 10% aggiuntiva (valore RINS più elevato di UTEST NOM / 1 mA)

Scarico Resistenza interna del 2.3 MΩ (dopo aver

Nota: la terminale COM e collegata con PE con una impedenza di circa 10 MΩ.

P rova ad alta tensione (HV)

Tensione di prova (UN) 1000 V AC, 50 Hz (fluttuante)

Tensione di prova (circuito aperto) 1000 fino a 1300 V AC (230V± 10%)

Precisionedi tensionedi prova ± (3% dellalettura)

Potenza 50 VA max.

Corrente di cortocircuito ca. 0.4 A

Ultime corrente (IL) Selezionabile 5mA 10mA 25mA o 50mA

Precisione di ultime corrente ± 15% di IL

raggiunto ultime corrente < 20 ms

Tensione residua / Tempo scarico (URES, tRES)

Campo di tensione 0 ... 440 V AC, 50 Hz
0 ... 622 V DC

Campo di misura URES 10 ... 622 DC o AC picco

Precisione URES (generale) ± (2% dellalettura + 2 V)

Precisione URES

(LIN modalità, AC) - 0 V ... + 15 V

Campo di misura tRES 0.8 ... 300.0 s

0.0 ... 300.0 s

PrecisionetRES ± (2% dellalettura +2 ci fibre)

Misura trigger condizioni" Automatica, vedere il capitolo "Trigger

Resistenza di ingresso 20 MΩ

Tempo di misurazione

(valore limite) selezionabile 1 s o 5 s

Valore limite di residuo di

tensione 60 V DC

Tolleranza URES +0V -6V

Corriente del cortocircuito
