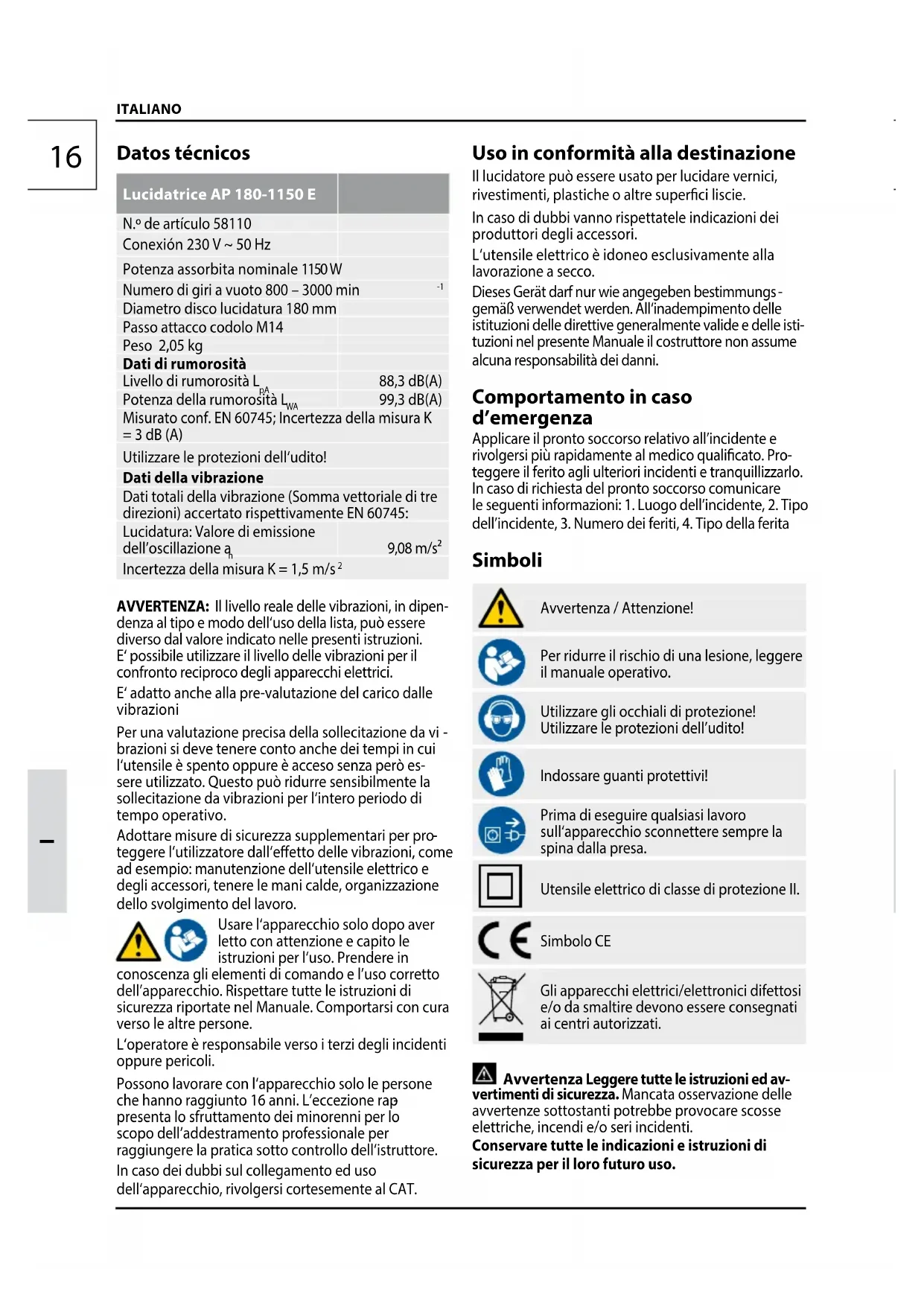

MANUALE UTENTE AP 1801150 E Güde

Diametro disco lucidatura 180 mm Passo attacco codolo M14 Peso 2,05 kg Dati di rumorosità Livello di rumorosità L

88,3 dB(A) Potenza della rumorosità L

99,3 dB(A) Misurato conf. EN 60745; Incertezza della misura K = 3 dB (A) Utilizzare le protezioni dell‘udito! Dati della vibrazione Dati totali della vibrazione (Somma vettoriale di tre direzioni) accertato rispettivamente EN 60745: Lucidatura: Valore di emissione dell’oscillazione a

9,08 m/s² Incertezza della misura K = 1,5 m/s

AVVERTENZA: Il livello reale delle vibrazioni, in dipen- denza al tipo e modo dell‘uso della lista, può essere diverso dal valore indicato nelle presenti istruzioni. E‘ possibile utilizzare il livello delle vibrazioni per il confronto reciproco degli apparecchi elettrici. E‘ adatto anche alla pre-valutazione del carico dalle vibrazioni Per una valutazione precisa della sollecitazione davi

brazioni si deve tenere conto anche dei tempi incui l‘utensile è spento oppure è acceso senza peròes- sere utilizzato. Questo può ridurre sensibilmentela sollecitazione da vibrazioni per l‘intero periododi tempo operativo. Adottare misure di sicurezza supplementari perpro

teggere l‘utilizzatore dall‘eetto delle vibrazioni,come ad esempio: manutenzione dell‘utensileelettrico e degli accessori, tenere le manicalde, organizzazione dello svolgimento dellavoro. Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Prendere in conoscenza gli elementi di comando e l’uso corretto dell’apparecchio. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. L‘operatore è responsabile verso i terzi degli incidenti oppure pericoli. Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerap

presenta lo sfruttamento deiminorenni per lo scopodell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Uso in conformità alla destinazione Il lucidatore può essere usato per lucidare vernici, rivestimenti, plastiche o altre superci liscie. In caso di dubbi vanno rispettatele indicazioni dei produttori degli accessori. L‘utensile elettrico è idoneo esclusivamente alla lavorazione a secco. Dieses Gerät darf nur wie angegeben bestimmungs

gemäß verwendet werden. All‘inadempimento delle istituzioni delle direttive generalmente valide e delle isti- tuzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Pro- teggere il ferito agli ulteriori incidenti e tranquillizzarlo. In caso di richiesta del pronto soccorso comunicare leseguenti informazioni: 1. Luogo dell’incidente, 2. Tipo dell’incidente, 3. Numero dei feriti, 4. Tipo della ferita Simboli Avvertenza / Attenzione! Per ridurre il rischio di una lesione, leggere il manuale operativo. Utilizzare gli occhiali di protezione! Utilizzare le protezioni dell’udito! Indossare guanti protettivi! Prima di eseguire qualsiasi lavoro sull‘apparecchio sconnettere sempre la spina dalla presa. Utensile elettrico di classe di protezione II. Simbolo CE Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati.

Avvertenza Leggere tutte le istruzioni ed av- vertimenti di sicurezza. Mancata osservazione delle avvertenze sottostanti potrebbe provocare scosse elettriche, incendi e/o seri incidenti. Conservare tutte le indicazioni e istruzioni di sicurezza per il loro futuro uso.D

Indicazioni di sicurezza per lucidatrice Avvertenze di pericolo speciche per operazioni di lucidatura a) Questo elettroutensile è previsto per essere utilizzato come lucidatrice. Attenersi a tutte le av

vertenze di pericolo, istruzioni, rappresentazioni e dati che si ricevono insieme all’ elettroutensile.In caso di mancata osservanza delle seguenti istruzioni vi è il pericolo di provocare una scossa elettrica, di sviluppare incendi e/o di provocare seri incidenti. b) Questo attrezzo elettrico non è idoneo per la retti ca con carta vetrata, retti ca di asportazi

one e di sgrossatura e al lavoro con spazzole me- talliche. Qualsiasi utilizzo non previsto con il presente attrezzo elettrico può causare pericolo e lesioni. c) Non utilizzare nessun accessorio che la casa costruttrice non abbia esplicitamente previsto e raccomandato per questo elettroutensile. Il semplice fatto che un accessorio possa essere ssato al Vostro elettroutensile non è una garanzia per un impiego sicuro. d) Il numero di giri ammesso dell’accessorio impiegato deve essere almeno tanto alto quanto il numero massimo di giri riportato sull’elettroutensile. Un accessorio che gira più rapidamente di quanto consentito può rompersi in vari pezzi e venir lanciato intorno. e) Il diametro esterno e lo spessore dell’accessorio montato devono corrispondere ai dati delle dimensioni dell’elettroutensile in dotazione. In caso di utilizzo di portautensili e di accessori di dimensioni sbagliate non sarà possibile schermarli oppure controllarli a sucienza. f) Le lettature degli accessori devono coinci

dere con la lettatura del mandrino portamola. Sugli accessori con ssaggio a angia il foro per il mandrino di montaggio deve coincidere con il diametro della angia di ssaggio. Accessori non adatti al mandrino di ssaggio del dispositivo si muoveranno in maniera eccentrica, vibreranno eccessivamente e potranno comportare la perdita del controllo sull‘utensile. g) Non utilizzare mai portautensili od accessori danneggiati. Prima di ogni utilizzo controllare i portautensili e gli accessori ed accertarsi che sui dischi abrasivi non vi siano scheggiature o crepature, che il platorello non sia soggetto ad in

crinature, crepature o forte usura e che le spazzole metalliche non abbiano li metallici allentati op- pure rotti. Se l’elettroutensile oppure l’accessorio impiegato dovesse sfuggire dalla mano e cadere, accertarsi che questo non abbia subito nessun danno oppure utilizzare un accessorio intatto. Una volta controllato e montato il portautensili o accessorio, far funzionare l’elettroutensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani e di impedire anche ad altre persone presenti di avvicinarsi al por- tautensili o accessorio in rotazione. Nella maggior parte dei casi i portautensili o accessori danneggiati si rompono nel corso di questo periodo di prova. h) Indossare abbigliamento di protezione. A seconda dell’applicazione in corso utilizzare una visiera completa, maschera di protezione per gli occhi oppure occhiali di sicurezza. Per quanto necessario, portare maschere per polveri, protezione acustica, guanti di protezione oppure un grembiule speciale in grado di proteggervi da piccole particelle di levigatura o di materiale. Gli occhi dovrebbero essere protetti da corpi estranei espulsi in aria nel corso di diverse applicazioni. La ma

schera antipolvere e la maschera respiratoria devono essere in grado di ltrare la polvere provocata durante l’applicazione. Esponendosi per lungo tempo ad un rumore troppo forte vi è il pericolo di perdere l’udito.

i) Avere cura di evitare che altre persone possano

avvicinarsi alla zona in cui si sta lavorando. Ogni persona che entra nella zona di operazione deve indossare un abbigliamento protettivo personale. Frammenti del pezzo in lavorazione oppure utensili rotti possono volar via oppure provocare incidenti anche al di fuori della zona diretta di lavoro. j) Mai poggiare l’elettroutensile prima che il por

tautensili o l’accessorio impiegato non si sia ferma- to completamente. L’utensile in rotazione può entrare in contatto con la supercie di appoggio facendoVi perdere il controllo sulla macchina pneumatica. k) Mai trasportare l’elettroutensile mentre questo dovesse essere ancora in funzione. Attraverso un contatto casuale l’utensile in rotazione potrebbe fare presa sugli indumenti oppure sui capelli dell’operatore e potrebbe arrivare a ferire seriamente il corpo dell’operatore. l) Pulire regolarmente le feritoie di ventilazione dell’elettroutensile in dotazione. Il ventilatore del motore attira polvere nella carcassa ed una forte raccolta di polvere di metallo può provocare pericoli di origine elettrica. m) Non utilizzare mai l’elettroutensile nelle vici

nanze di materiali inammabili. Le scintille possono far prendere fuoco questi materiali. n) Non utilizzare mai accessori che richiedano refrigeranti liquidi. L’utilizzo di acqua o di altri liquidi re

frigeranti può provocare una scossa di corrente elettrica. Contraccolpo e relative avvertenze di pericolo Un contraccolpo è l’improvvisa reazione in seguito ad agganciamento oppure blocco di accessorio in rotazione come può essere un disco abrasivo, plato

rello, spazzola metallica ecc. Agganciandosi oppure bloccandosi il portautensili o accessorio provoca un arresto improvviso della rotazione dello stesso. In questo caso l’operatore non è più in grado di control- lare l’elettroutensile ed al punto di blocco si provoca un rimbalzo dello stesso che avviene nella direzione opposta a quella della rotazione del portautensili o dell’accessorio. Se p. es. un disco abrasivo resta agganciato o bloccato nel pezzo in lavorazione, il bordo del disco abrasivo che si abbassa nel pezzo in lavorazione puòD

rimanere impigliato provocando in questo modo una rottura oppure un contraccolpo del disco abrasivo. Il disco abrasivo si avvicina o si allontana dall’operatore a seconda della direzione di rotazione che ha nel momento in cui si blocca. In tali situazioni è possibile che le mole abrasive possano anche rompersi. Un contraccolpo è la conseguenza di un utilizzo non appropriato oppure non corretto dell’elettroutensile. Esso può essere evitato soltanto prendendo misure adatte di sicurezza come dalla descrizione che segue. a) Tenere sempre ben saldo l’elettroutensile e portare il proprio corpo e le proprie braccia in una posizione che Vi permetta di compensare le forze di contraccolpo. Se disponibile, utilizzare sempre l’impugnatura supplementare in modo da poter avere sempre il maggior controllo possibile su forze di contraccolpi oppure momenti di reazione che si sviluppano durante la fase in cui la macchina raggiunge il regime di pieno carico. Prendendo appropriate misure di precauzione l’operatore può essere in grado di tenere sotto controllo le forze di contraccolpo e quelle di reazione a scatti. b) Mai avvicinare la propria mano alla zona degli utensili in rotazione. Nel corso dell’azione di contraccolpo il portautensili o accessorio potrebbe passare sulla Vostra mano. c) Evitare di avvicinarsi con il proprio corpo alla zona in cui l’elettroutensile viene mosso in caso di un contraccolpo. Un contraccolpo provoca uno spostamento improvviso dell’elettroutensile che si sviluppa nella direzione opposta a quella della rotazi

one della mola abrasiva al punto di blocco. d) Operare con particolare attenzione in prossi

mità di spigoli, spigoli taglienti ecc. Avere cura di impedire che portautensili o accessori possano rimbalzare dal pezzo in lavorazione oppure possano rimanervi bloccati. L’utensile in rotazione ha la tendenza a rimanere bloccato in angoli, spigoli taglienti oppure in caso di rimbalzo. Ciò provoca una perdita del controllo oppure un contraccolpo. e) Non utilizzare una lama a catena oppure dentata. Utensili di questo tipo causano spesso con

traccolpi oppure comportano la perdita del controllo sull’utensile elettrico. Avvertenze di pericolo speciche per operazioni di lucidatura a) Evitare assolutamente che parti della cappa lucidatura restino staccate e prestare in modo particolare attenzione alle cordicelle di ssaggio. Raccogliere per bene oppure tagliare le cordicelle di ssaggio ad una lunghezza adatta. Cordicelle di ssaggio che girino con la cappa possono far presa sulle dita dell’operatore oppure rimanere impigliate nel pezzo in lavorazione. Ulteriori avvisi di sicurezza e di lavoro Non entrare nel raggio d‘azione dell‘utensile mentre è in funzione. Disinserire immediatamente la macchina in caso che si vericano delle forti oscillazioni oppure se si riscontrano altri difetti. Controllare la macchina per cercare di identicarne le cause. Per gli utensili previsti per il montaggio con mola con foro lettato, vericare che la lettatura della mola sia sucientemente lunga da consentire l’inserimento del mandrino. Il dado angiato deve essere serrato prima dell’utilizzo della macchina. Utilizzare sempre l‘impugnatura laterale. Il pezzo in lavorazione deve essere ben bloccato in posizione a meno che non resti stabile per via del proprio peso. Mai applicare a mano sulla mola il pezzo in lavorazione. Collegamento Alla Rete L’esercizio è ammesso solo con l’interruttore di sicurezza alla corrente falsa (RCD max. corrente falsa 30 mA). Connettere solo corrente alternata mono fase e solo al sistema di voltaggio indicato sulla piastra. E‘ pos

sibile anche connettere la presa senza un contatto di messa a terra così come prevede lo schema confor- me alla norme di sicurezza di classe II. Inserire la spina solo con interruttore su posizione „OFF“. Manutenzione Prima di eseguire qualsiasi lavoro sull‘apparecchio sconnettere sempre la spina dalla presa. Tutte le riparazioni e i lavori non descritte nel presen

te manuale d‘uso possono essere eseguite solo da personale qualicato e autorizzato. Utilizzare solo gli accessori e ricambi originali. Mantenere la macchina pulita, soprattutto aperture di ventilazione. Mai spruzzare l‘acqua sul corpo della macchina! Non pulire materie plastiche con un solvente o con liquidi inammabili o tossici. Per pulire usare soltanto uno straccio umido. Attenzione! Se il cavo d’alimentazione di questo apparecchio risulta danneggiato, il produttore o il suo centro d’assistenza tecnica o una persona di pari qualica lo deve sostituire per evitare ogni rischio. Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com.

Modo di valutazione della conformità

Livello di potenza sonora garantito

Livello di potenza sonora misurato

Autorizzato alla preparazione della documentazione tecnica
