MANUALE UTENTE GIS 200 Güde

Traduzione del Manuale d’Uso originale

Pulizia / Manutenzione

Pannello di controllo

Bobine di grandi dimensioni

Bobine di piccole dimensioni

mento e immagazzinamento. Controllare la tensione. Dati tecnici indicati sulla tar

ghetta devono corrispondere alla tensione di rete. Inserire la spina del cavo elettrico in una presa idonea per forma, tensione frequenza e conforme alle norma

tive vigenti. Utilizzare prolunghe del cavo elettrico di lunghez

za massima di 5 metri e con sezione del cavo non inferiore a 1,5 mm2. Si sconsiglia l’uso di prolunghe diverse per lunghezza e sezione nonché adattatori e prese multiple. Prima di mettere in funzione l‘apparecchio, control

lare che non sia danneggiato il cavo elettrico e/o la presa

Usare l‘apparecchio solo dopo aver letto con attenzione e capito le istruzioni per l‘uso. Rispettare tutte le istruzioni di sicurezza riportate nel Manuale. Comportarsi con cura verso le altre persone. In caso dei dubbi sul collegamento ed uso dell‘apparecchio, rivolgersi cortesemente al CAT. Uso in conformità alla destinazione Saldatrice a lo continuo in atmosfera protettiva per connessione termica dei metalli ferrosi tramite fusione dei bordi e aggiunta di additivi. Questo impianto può essere utilizzato solo per lo sco

po indicato. All‘inadempimento delle istituzioni delle direttive generalmente valide e delle istituzioni nel presente Manuale il costruttore non assume alcuna responsabilità dei danni. Facciamo presente che i nostri dispositivi, visto il loro scopo previsto, non sono costruiti per l‘uso professi- onale, artigianale o industriale. Qualora il dispositivo dovesse essere utilizzato presso gli esercizi artigianali, professionali o industriali, oppure per le attività ana- loghe, non possiamo assumerci alcuna garanzia. ITALIANO Dati Tecnici Saldatrice GIS 200 Cod. ord.: ...........................................................................................................................................................................................20037 Allacciamento.................................................................................................................................................230 V ~ 50-60 Hz Tensione d‘ingresso nominale (Tensione alternata) U

• Rapporto tra l‘orario di lavoro eettivo e l‘orario di lavoro totale. Il fattore di servizio è stato ssato a 40° C tramite simulazione.37

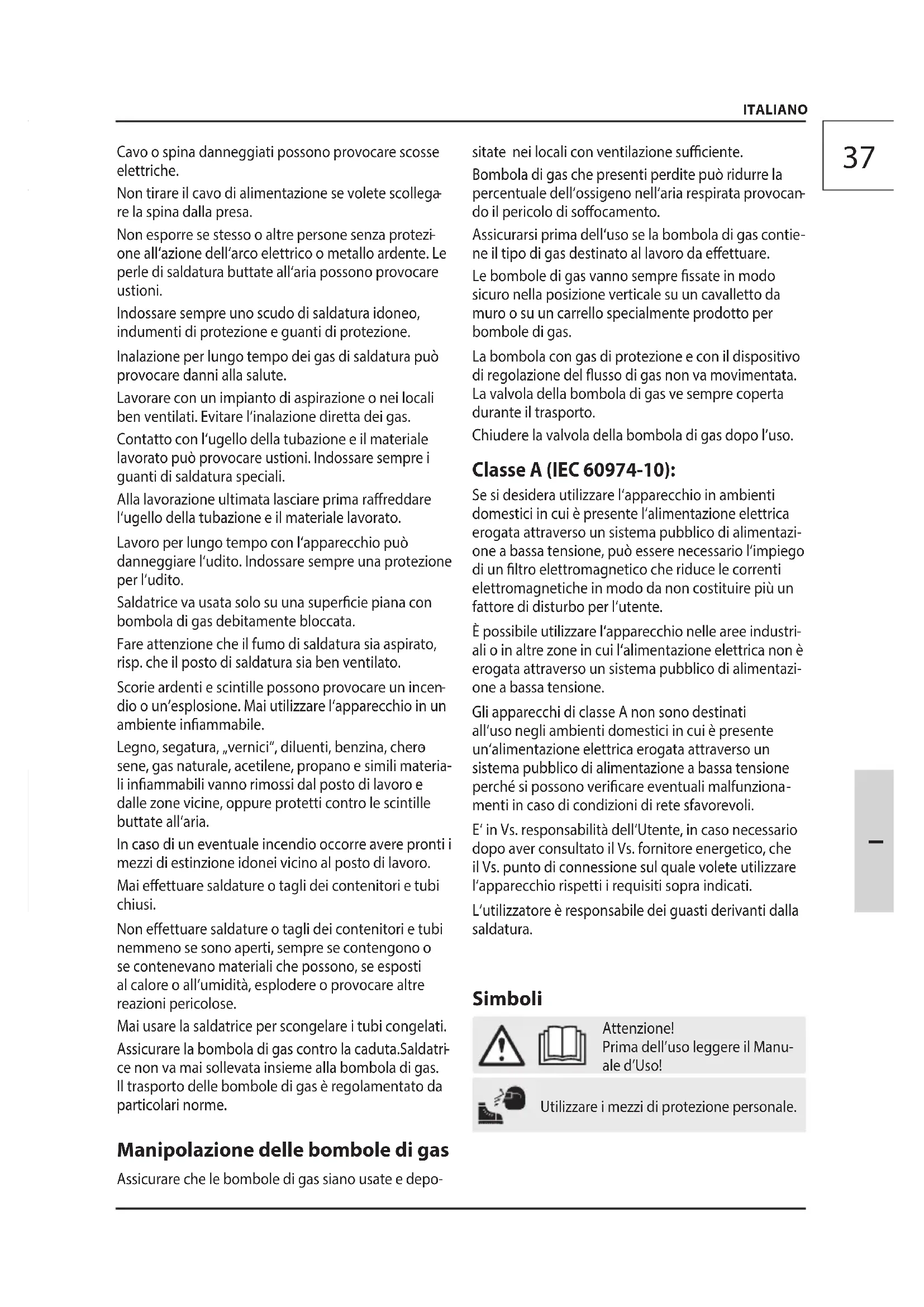

Cavo o spina danneggiati possono provocare scosse elettriche. Non tirare il cavo di alimentazione se volete scollega

re la spina dalla presa. Non esporre se stesso o altre persone senza protezi

one all‘azione dell‘arco elettrico o metallo ardente. Le perle di saldatura buttate all‘aria possono provocare ustioni. Indossare sempre uno scudo di saldatura idoneo, indumenti di protezione e guanti di protezione. Inalazione per lungo tempo dei gas di saldatura può provocare danni alla salute. Lavorare con un impianto di aspirazione o nei locali ben ventilati. Evitare l‘inalazione diretta dei gas. Contatto con l‘ugello della tubazione e il materiale lavorato può provocare ustioni. Indossare sempre i guanti di saldatura speciali. Alla lavorazione ultimata lasciare prima rareddare l‘ugello della tubazione e il materiale lavorato. Lavoro per lungo tempo con l‘apparecchio può danneggiare l‘udito. Indossare sempre una protezione per l‘udito. Saldatrice va usata solo su una supercie piana con bombola di gas debitamente bloccata. Fare attenzione che il fumo di saldatura sia aspirato, risp. che il posto di saldatura sia ben ventilato. Scorie ardenti e scintille possono provocare un incen

sene, gas naturale, acetilene, propano e simili materia- li inammabili vanno rimossi dal posto di lavoro e dalle zone vicine, oppure protetti contro le scintille buttate all‘aria. In caso di un eventuale incendio occorre avere pronti i mezzi di estinzione idonei vicino al posto di lavoro. Mai eettuare saldature o tagli dei contenitori e tubi chiusi. Non eettuare saldature o tagli dei contenitori e tubi nemmeno se sono aperti, sempre se contengono o se contenevano materiali che possono, se esposti al calore o all‘umidità, esplodere o provocare altre reazioni pericolose. Mai usare la saldatrice per scongelare i tubi congelati. Assicurare la bombola di gas contro la caduta.Saldatri

ce non va mai sollevata insieme alla bombola di gas. Il trasporto delle bombole di gas è regolamentato da particolari norme. Manipolazione delle bombole di gas Assicurare che le bombole di gas siano usate e depo- sitate nei locali con ventilazione suciente. Bombola di gas che presenti perdite può ridurre la percentuale dell‘ossigeno nell‘aria respirata provocan

do il pericolo di soocamento. Assicurarsi prima dell‘uso se la bombola di gas contie

ne il tipo di gas destinato al lavoro da eettuare. Le bombole di gas vanno sempre ssate in modo sicuro nella posizione verticale su un cavalletto da muro o su un carrello specialmente prodotto per bombole di gas. La bombola con gas di protezione e con il dispositivo di regolazione del usso di gas non va movimentata. La valvola della bombola di gas ve sempre coperta durante il trasporto. Chiudere la valvola della bombola di gas dopo l‘uso.

Classe A (IEC 60974-10): Se si desidera utilizzare l‘apparecchio in ambienti domestici in cui è presente l‘alimentazione elettrica erogata attraverso un sistema pubblico di alimentazi- one a bassa tensione, può essere necessario l‘impiego di un ltro elettromagnetico che riduce le correnti elettromagnetiche in modo da non costituire più un fattore di disturbo per l‘utente. È possibile utilizzare l‘apparecchio nelle aree industri

ali o in altre zone in cui l‘alimentazione elettrica non è erogata attraverso un sistema pubblico di alimentazi- one a bassa tensione. Gli apparecchi di classe A non sono destinati all‘uso negli ambienti domestici in cui è presente un‘alimentazione elettrica erogata attraverso un sistema pubblico di alimentazione a bassa tensione perché si possono vericare eventuali malfunziona

menti in caso di condizioni di rete sfavorevoli. E‘ in Vs. responsabilità dell‘Utente, in caso necessario dopo aver consultato il Vs. fornitore energetico, che il Vs. punto di connessione sul quale volete utilizzare l‘apparecchio rispetti i requisiti sopra indicati. L‘utilizzatore è responsabile dei guasti derivanti dalla saldatura. Simboli Attenzione! Prima dell’uso leggere il Manu- ale d’Uso! Utilizzare i mezzi di protezione personale. ITALIANO38

Idoneo per saldature a maggior rischio elettrico. Corrente alternata monofase con frequen- za nominale di 50 Hz Gli apparecchi elettrici/elettronici difettosi e/o da smaltire devono essere consegnati ai centri autorizzati. Proteggere all’umidità L’imballo deve essere rivolto verso alto Requisiti all’operatore L’operatore è obbligato, prima diusare la macchina, leggereattentamente il Manuale d’Uso. Qualica: Oltre le istruzionidettagliate del professio

nista, peruso della macchina non ènecessaria alcuna qualicaspeciale. Età minima: Possono lavorare con l‘apparecchiosolo le persone che hannoraggiunto 16 anni. L’eccezionerappresenta lo sfruttamento deiminoren

ni per lo scopodell’addestramento professionaleper raggiungere la pratica sottocontrollo dell‘istruttore. Istruzioni: L‘uso dell‘apparecchio richiedesolo le adeguate istruzioni delprofessionista rispettiva- menteleggere il Manuale d’Uso. Nonsono necessarie le istruzionispeciali. Comportamento in caso d’emergenza Applicare il pronto soccorso relativo all’incidente e rivolgersipiù rapidamente al medico qualicato.Pro- teggere il ferito agli ulteriori incidenti e tranquillizzar- lo.Con riferimento alla DIN 13164, il luogo di lavoro deveessere sempre dotato della cassetta di pronto soccorsoper eventuali incidenti. Il materiale utilizzato deve essereaggiunto immediatamente. In caso di richiesta del pronto soccorso comunicare leseguenti informazioni:

1. Luogo dell’incidente 2. Tipo dell’incidente

3. Numero dei feriti4. Tipo della ferita

Manutenzione Utilizzare sempre una maschera di saldatura! Indossare sempre guanti di saldatura speciali Utilizzare la calzatura di sicurezza con la protezione al taglio, base antiscivolante e punta d‘acciaio! Utilizzare sempre un grembiule di saldatura! Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete. Assicurare la bombola di gas con catena. Avviso alla pericolosa tensione elettrica Pericolo d’esplosione Attenzione – supercie calda! Pericolo di evaporazioni velenose!Non utilizzare in ambienti chiusi Proteggere all’umidità Non esporre la macchina alla pioggia. Divieto per persone con pacemaker! Distanza dalle persone Attendersi a che non stia nessuno nella zona pericolosa.

Trasformatore monofase con raddrizza- tore MIG (saldatura a lo metallo-gas inerte) MAG (saldatura metallo-gas attivo) WIG (saldatura al gas interte- tungsteno) MMA (saldatura ad arco con elettrodo rivestito) ITALIANO39

Prima di eseguire i lavori di qualsiasi tipo sulla pompa sconnettere prima sempre la spina dalla presa di rete. Prima di ogni uso eettuare un controllo visivo ed accertarsi che la pompa, in particolare il cavo di rete e la spina, non siano danneggiati. . In caso dei danni sulla pompa oppure sui dispositivi di sicurezza della stessa, la pompa non deve essere utilizzata.. In caso di apparecchio difettoso, la riparazione deve essere eseguita dal CAT. Utilizzare solo gli accessori e ricambi originali. Non pulire la macchina e i suoi componenti con solventi, liquidi inammabili o tossici. Impiegare solamente un panno umido. Dopo ogni uso rimuovere, dall‘apertura di ventilazio

ne e dalle parti mobili, la polvere depositata con una spazzola morbida o pennello. Lubricare regolarmente tutte le parti metalliche mobili con olio, ad. es. ruote e coperchio laterale). Solo l‘apparecchio periodicamente mantenuto e curato può essere un’aiutante soddisfacente. La manutenzione e cura mancanti possono potare agli incidenti e ferite inaspettabili. In caso di necessità consultare la lista dei ricambi sul sito www.guede.com. Garanzia Il periodo di garanzia è di 12 mesi in caso di uso industriale, di 24 mesi per i consumatori, e inizia a decorrere dalla data dell’acquisto dell’apparecchio. La garanzia include esclusivamente gli inconvenienti dovuti dal difetto del materiale oppure dal difetto dalla produzione. Per la contestazione in garanzia occorre allegare l’originale del documento d’acquisto riportante la data di vendita. La garanzia non include l’uso profano, es. sovraccarico dell‘apparecchio, manomissione, danni dall’intervento estero oppure dagli oggetti. La garanzia non include anche l’inosservanza del Manuale d’Uso, del montag

gio e l’usura normale. Servizio Avete le domande tecniche? Contestazioni? Avete bisogno dei ricambi oppure del Manuale d’Uso? Sul nostro sito http://www.guede.com/support, nel settore Servizio, Vi aiuteremo velocemente ed in via non burocratica. Ci dareste la mano, per favore, per poter aiutar Vi? Per poter identicare il Vostro appa- recchio nel caso di contestazione abbiamo bisogno del numero di serie, cod. ord. e l’anno di produzione. Tutte queste indicazioni troverete sulla targhetta della macchina. Per avere questi dati sempre disponibili, indicarli qui sotto, per favore: N° serie: Cod. ord.: Anno di produzione: ITALIANO40 Rimozione del difetto Guasto Causa Rimozione Il lo non avanza nonostante il rullino d‘avanzamento lo gira Ugello portacorrente sporco Pulire Frizione del portabobina è regolata troppo forte. Allentare Pacco di tubazioni danneggiato Controllare la guaina del guidalo Tensione d‘appoggio del rullino d‘avanzamento lo troppo bassa Aumentare la pressione d‘appoggio La guida del lo intermittente o irregolare Ugello portacorrente danneggiato Sostituire Ugello portacorrente incollato Sostituire Sporco sul solco della ruota motrice Pulire Scanalatura sulla ruota motrice consumata Sostituire Arco spento Cattivo contatto tra la pinza di massa e il pezzo Serrare la pinza e controllare Eliminare il colore e la ruggine Cortocircuito tra l‘ugello portacor

rente e il tubo guidagas Pulire o sostituire l‘ugello portacor

rente e quello gas Ugello portacorrente privo di impuri- tà, residui di colore e ruggine Ugello portacorrente troppo libero Serrare bene l‘ugello portacorrente Cordatura di saldatura poroso Distanza o inclinazione della tubazio

ne sbagliata Distanza tra il pacco di tubazioni e il pezzo deve essere da 5 a 10 mm. L‘inclinazione non deve risultare inferiore a 60 rispetto al pezzo. Manca gas, troppo poco gas o gas scaduto Provvedere alla regolazione del usso di gas (quantità maggiore) o sostituire Saldatrice smette improvvisamente di funzionare dopo un uso pro
