MANUALE UTENTE RS PRO P2 S STEINEL

IT ......37 Seguire attentamente le istruzioni

1. Riguardo a questo documento

Si prega di leggerlo attentamente e di conservarlo!

• Tutelato dai diritti d'autore. La ristampa, anche solo di estratti, è consentita solo previa nostra approvazione.
• Con riserva di modifiche legate al progresso della tecnica.

Spiegazione dei simboli

Avvertimento contro pericoli!

Rimando a passaggi nel documento.

2. Avvertenze generali relative alla sicurezza

Prima di effettuare qualsiasi lavoro sull'apparecchio, togliere sempre la corrente!

• Durante il montaggio non deve esserci presenza di tensione nel cavo di allacciamento alla rete. Prima del lavoro, occorre pertanto togliere la tensione e accertarne l'assenza mediante uno strumento di misurazione della tensione.
• L'installazione della lampada a sensore richiede lavori alla linea di alimentazione elettrica.
  Deve pertanto essere eseguita a regola d'arte in conformità alle norme d'installazione e alle condizioni di allacciamento nazionali. (per es. DE-VDE 0100, AT-ÖVE / ÖNORM E8001-1, CH-SEV 1000)
• Utilizzare esclusivamente pezzi di ricambio originali.
• Le riparazioni devono essere effettuate esclusivamente da officine specializzate.
• La sorgente luminosa di questa lampada non è sostituibile; in caso ciò fosse necessario, per es. alla fine della sua durata utile, occorre cambiare l'intera lampada.

3. RS PRO LED P1 S / FLAT RS PRO LED P2 S / FLAT RS PRO LED P3 S / FLAT

Utilizzo adeguato allo scopo

• Lampada a sensore per montaggio a muro / a soffitto con rilevatore di movimento attivo. Per via della sensibilità del rilevamento, impiegabile esclusivamente negli ambienti esterni
• Lampada con luce di emergenza combinata, con pile di ricambio e funzione sensore che, in caso venisse a mancare la corrente elettrica, attiva automaticamente per 3 ore una luce di emergenza a LED ai sensi della norma EN 60598-2-22. (P2/P3)

Avvertenza:

Nell'installazione si prega di rispettare una distanza di almeno 3 m dal router WLAN o da Access Points.

Il sensore ad alta frequenza integrato irradia onde elettromagnetiche ad alta frequenza (5,8 GHz) e riceve le onde

riflesse. Quando si verifica il minimo movimento nel campo di rilevamento della lampada, il sensore reagisce alle modifiche delle onde riflesse. Un microprocessore fa quindi scattare il comando di commutazione "Accendi la luce".

E' possibile rilevare i movimenti anche attraverso porte, lastre di vetro e pareti sottili.

Avvertenza:

La potenza del sensore ad alta frequenza è di ca. 1 mW – ciò equivale solo a un millesimo della potenza di trasmissione di un telefono cellulare o di un microonde.

Campi di rilevamento nel caso di montaggio a soffitto:

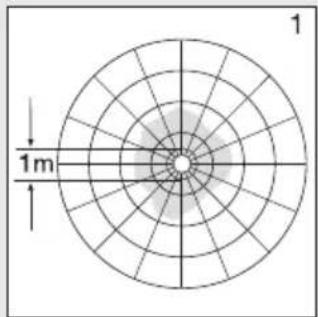

1) Raggio d'azione minimo (∅ 1 m)

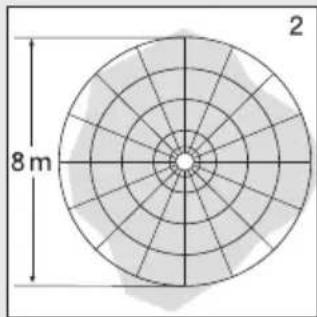

2) Raggio d'azione massimo (∅ 8 m)

1 1m

8 m 2

Campi di rilevamento nel caso di montaggio a parete:

3) Raggio d'azione minimo (∅ 1 m)

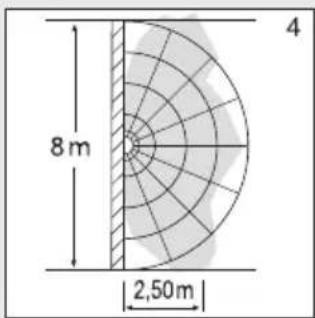

4) Raggio d'azione massimo (∅ 8 m)

1m 3

8 m 2,50 m 4

Volume di fornitura P1 / P1 FLAT / P2 / P2 FLAT (Fig. 1.1 / 1.2)

• Lampada a sensore
  -3 distanziatori
• 2 schermature a innesto

Volume di fornitura lampada con luce di emergenza P3 (Fig. 1.3)

• Lampada a sensore
• 3 distanziatori
• 2 schermature a innesto
• 1 modulo luce di emergenza (EM)
  -3 pile

Dimensioni dell'apparecchio P1 / P2 / P3 (Fig. 1.4) Dimensioni dell'apparecchio P1 FLAT / P2 FLAT (Fig. 1.5)

Panoramica degli apparecchi

• RS PRO LED P2 lampada con luce di emergenza (EM) / RS PRO LED P2 lampada con luce di emergenza (EM) / RS PRO LED P3 lampada con luce di emergenza (EM) (Fig. 1.8)
• RS PRO LED modulo luce di emergenza (EM) (Fig. 1.9)

A Involucro dispositivi elettronici
B Sensore ottico
C Sensore ad alta frequenza
D Morsettiera di allacciamento
E Tappo di tenuta
F Schermatura a innesto
G Impostazione luce di base
H Regolazione del periodo di accensione
I Regolazione del raggio d'azione
J Regolazione crepuscolare
K Modulo luce di emergenza (optional)
L LED di stato
M Pulsante "test"

Distribuzione dell'intensità luminosa (Fig. 1.10)

4. Allacciamento elettrico

Schema elettrico (Fig. 1.1)

Il cavo di collegamento alla rete ha 3 fili.

L = filo di fase (di prevalenza nero, marrone o grigio)

N = filo neutro (di prevalenza blu)

PE = conduttore di terra (verde / giallo)

↓ = fase allacciata (in genere nero, marrone o grigio) In caso di dubbio occorre identificare il cavo con un indicatore di tensione e poi disinserire nuovamente la tensione. Il filo di fase (L), (↓) nonché il filo neutro (N) vengono collegati al morsetto di allacciamento.

Importante:

Uno scambio dei collegamenti provoca un successivo corto circuito nell'apparecchio o nella scatola dei fusibili. In questo caso i singoli cavi devono essere reidentificati e quindi collegati a nuovo. Nella linea di alimentazione della rete può essere installato un interruttore di rete per accendere e spegnere (in caso di utilizzo senza modulo luce di emergenza).

L'allacciamento a un dimmer porta al danneggiamento della lampada a sensore.

Avvertenza: Non toccare direttamente il LED.

Avvertenza: la sorgente luminosa di questa lampada non è sostituibile. Qualora fosse necessario sostituire la sorgente luminosa (per es. alla fine della sua durata utile), occorre cambiare l'intera lampada.

LED LED

5. Montaggio

• Controllare tutti i componenti per verificare se presentano danneggiamenti.
• In caso di danni non mettere in funzione il prodotto.
• Nel montaggio della lampada a sensore si deve provvedere a fissarla in modo tale che non si generino vibrazioni.
• Scegliere un luogo di montaggio adeguato tenendo conto del raggio d'azione e del rilevamento del movimento.
• Non adatta per il montaggio a soffitto con conduttore in superficie. (Fig. 2.1)

Fasi di montaggio

• Staccare l'alimentazione di corrente (Fig. 1.1)
- Staccare la calotta di copertura dall'involucro (Fig. 2.2).
- Segnare i punti in cui si effettueranno i fori (Fig. 2.3).
• Effettuare i fori e inserire i tasselli (Fig. 2.4).
- Perforare il tappo di tenuta per la linea di allacciamento alla rete (Fig. 2.5).
• Montaggio nel caso di conduttore incassato (Fig. 2.6).
- Montaggio nel caso di conduttore in superficie (Fig. 2.7).
• Collegare il cavo di allacciamento (Fig. 2.8-2.9).
- Rimuovere il modulo luce di emergenza (Fig. 2.10).
- Sostituire le pile (Fig. 2.11).
• Attivare l'alimentazione di corrente (Fig. 2.12).
- Effettuare le dovute impostazioni "6. Funzionamento"
- Applicazione della calotta di copertura (Fig. 2.12).

6. Funzionamento

Impostazioni di fabbrica

• Regolazione di luce crepuscolare 2.000 Lux
• Regolazione del raggio d'azione 8 m
• Regolazione del periodo di accensione 5 secondi
• Funzione luce di base Off

Dopo che l'apparecchio è stato montato completamente e l'allacciamento alla rete è stato effettuato, si può mettere in funzione la lampada a sensore. Quando la lampada viene messa in funzione manualmente mediante l'interruttore della luce, essa si spegne dopo 10 secondi per la fase di misurazione poi è attiva per il funzionamento con sensore. Non è necessario azionare nuovamente l'interruttore della luce.

Regolatore (Fig. 3.2)

Regolazione di luce crepuscolare (soglia d'intervento) (J)

La soglia d'intervento della lampada può essere impostata con regolazione continua tra ca. 2 Lux e 2.000 Lux.

• Regolatore impostato su + = funzionamento con luce diurna (indipendentemente dalla luminosità)
• Regolatore impostato su - = funzionamento con luce crepuscolare (ca. 2 Lux)
  Nella regolazione del campo di rilevamento e per il test di funzionamento a luce diurna il regolatore deve trovarsi su +.

Regolazione del raggio d'azione (sensibilità) (I)

Con il concetto di raggio d'azione si intende il diametro più o meno circolare che risulta sul pavimento quando si effettua il montaggio a 2,5 m di altezza.

• Regolatore su + = raggio d'azione massimo 8 m
• Regolatore su - = raggio d'azione minimo 1 m

Regolazione del periodo di accensione (tempo di accensione) (H)

Il periodo in cui si desidera che la lampada rimanga accesa può essere impostato con regolazione continua da ca. 5 secondi a max. 15 minuti. Ogni volta che viene rilevato un movimento prima che decorra questo periodo di tempo, il contaminuti si azzera.

• Regolatore impostato + = ca. 15 minuti
• Regolatore impostato su - = ca. 5 secondi

Avvertenza:

Ogni volta che viene spenta la lampada, il rilevamento di movimenti viene interrotto per circa 1 secondo. Solo dopo che è trascorso questo periodo di tempo la lampada è in grado di accendere nuovamente la luce in caso di un movimento nel campo del raggio d'azione.

Quando impostate il campo di rilevamento e quando eseguite il test di funzionamento, è consigliabile stabilire il tempo minimo.

Funzione luce di base (G)

La funzione luce di base consente un'illuminazione con ca. il 10 % della potenza luminosa quando viene raggiunto il valore di luminosità impostato. Quando si verifica un movimento nel campo di rilevamento, la luce viene accesa con una luminosità del 100 % per la durata impostata. Alla scadenza della durata impostata la luce si spegne completamente.

Qualora il valore di luminosità impostato continuasse a non essere raggiunto, si riaccende la luce di base.

• Regolatore impostato succ = luce di base ON
• Regolatore impostato su OFF = luce di base OFF
• Regolatore impostato su 10 min = luce di base 10 minuti
• Regolatore impostato su 30 min = luce di base 30 minuti

La luce di base si accende quando la luminosità scende al di sotto del valore soglia. Quando è attiva la modalità a luce diurna, la luce di base è sempre accesa. La luce di base si spegne ogni ora per misurare la luminosità dell'ambiente.

Dopo breve tempo la luce di base si riaccende.

Funzionamento con luce continua

Se viene montato un interruttore di rete optional nella linea di allacciamento alla rete, oltre alle semplici operazioni di accensione e spegnimento sono possibili anche le seguenti funzioni:

Funzionamento a luce continua (Fig. 3.3)

1) Accensione della luce continua:

Interruttore 2 × OFF e ON. La lampada viene impostata su luce continua per 4 ore. Dopo questo periodo di tempo la lampada passa di nuovo automaticamente alla modalità sensore.

2) Spegnimento della luce continua:

Interruttore 1 × OFF e ON. La lampada si spegne, ossia passa al funzionamento con sensore.

Importante:

I comandi devono essere eseguiti entro 0,2–1 secondo.

Infilando le schermature a innesto fornite in dotazione è possibile ridurre il raggio d'azione in quattro direzioni. (Fig. 3.4)

Comando modulo luce di emergenza

Prima dell'utilizzo si deve assolutamente eseguire il test della luce di emergenza.

• Se si preme il pulsante "test" i LEDs luce di emergenza si accendono.
• Se si rilascia il pulsante "test" i LEDs luce di emergenza si spengono.
• Test supplementare facoltativo: staccare l'alimentazione di corrente dalla lampada.
• Il modulo luce di emergenza deve accendersi.
• Il modulo luce di emergenza può essere sostituito durante il normale funzionamento della lampada.
• Il LED di stato dopo l'inserimento del modulo luce di emergenza deve essere sempre acceso anche quando viene eseguito il test della luce di emergenza. Il test supplementare facoltativo, separazione dell'alimentazione di corrente, non sostituisce il controllo che si effettua tramite il pulsante di "test".

Guasti al modulo luce di emergenza

Il LED verde controllo del livello di carica non si accende:

- Il modulo luce di emergenza non è inserito correttamente

• Controllare l'allacciamento alla rete
• Controllare la posizione e il numero delle batterie

LED verde controllo del livello di carica ON, i LEDs della luce di emergenza non si accendono alla pressione del pulsante "test"

- Le batterie si sono scaricate completamente

• La cella di accumulazione è guasta o si trova in posizione scorretta
• Controllare l'allacciamento alla rete
• Controllare la posizione e lo stato di carica delle batterie, all'occorrenza sostituire le batterie

LED verde controllo del livello di carica OFF, si accende alla pressione del pulsante assieme ai LEDs della luce di emergenza

- Controllare la posizione e il numero delle batterie

Alla pressione del pulsante i LEDs della luce di emergenza si rispongono subito

- Batterie scariche o guaste

- Controllare l'allacciamento alla rete per il modulo luce di emergenza, il LED verde controllo del livello di carica deve accendersi

7. Accessori (opzionale)

- Batteria di ricambio per modulo luce di emergenza (3 pezzi) EAN 4007841 006457

8. Manutenzione e cura

Il prodotto non necessita di manutenzione. In caso di imbrattamento si può pulire la lampada con un panno umido (senza impiegare detergenti).

La lampada con luce di emergenza deve essere periodicamente sottoposta a interventi di manutenzione secondo le prescrizioni vigenti nel singolo Paese.

Importante: l'alimentatore non è sostituibile.

231 230 V LED

9. Smaltimento

Apparecchi elettrici, accessori e materiali d'imballaggio devono essere consegnati a un centro di riciclaggio riconosciuto.

Non gettate gli apparecchi elettrici assieme ai rifiuti domestici!

Solo per paesi UE:

Conformemente alla Direttiva Europea vigente in materia di rifiuti di apparecchi elettrici ed elettronici e alla sua attuazione nel diritto nazionale, gli apparecchi elettrici ed elettronici non più idonei all'uso devono essere separati dagli altri rifiuti e consegnati a un centro di riciclaggio riconosciuto.

Non gettate apparecchi usati o gli accumulatori / le batterie nei rifiuti domestici, nel fuoco o nell'acqua. L'accumulatore / le batterie devono essere raccolti, riciclati o smaltiti in modo ecologico.

Solo per Paesi UE:

Ai sensi della direttiva RL 2006/66/CE gli accumulatori/le batterie guasti/e o usati/e devono essere riciclati. Gli accumulatori/le batterie non più utilizzabili possono essere riconsegnati/e al punto vendita o a un centro di raccolta di sostanze nocive.

10. Garanzia del produttore

Garanzia del produttore STEINEL GmbH,

Dieselstraße 80-84, DE-33442 Herzebrock-Clarholz, Germania

Tutti i prodotti STEINEL soddisfano i massimi requisiti di qualità. Per questo motivo siamo lieti in qualità di produttore di concederLe come cliente una garanzia ai sensi delle condizioni qui di seguito indicate:

La garanzia comprende l'assenza di vizi che è dimostrabile essere riconducibili a un difetto di materiale o un errore di produzione e che ci vengono segnalati immediatamente dopo essere stati riscontrati ed entro il periodo di garanzia. La garanzia si estende a tutti i prodotti STEINEL Professional che vengono acquistati e utilizzati in Italia.

Le nostre prestazioni di garanzia per gli utenti

Le seguenti disposizioni valgono per gli utenti. Per utente si intende ogni persona fisica che all'atto della stipulazione del contratto di acquisto non agisce in esercizio della sua attività professionale commerciale o autonoma.

Lei può scegliere di ricorrere alla garanzia chiedendo la riparazione gratuita, la sostituzione gratuita (all'occorrenza con un modello successivo equivalente o di migliore qualità) o l'emissione di una nota di credito.

Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è

nel caso di sensori, fari, lampade per esterni e lampade per interni: di 5 anni

nel caso di prodotti ad aria calda e a termoadesivazione: di 1 anno

a partire dalla data di acquisto del prodotto.

Noi assumiamo i costi di trasporto ma non i rischi legati al trasporto della merce che ci viene restituita.

Le nostre prestazioni di garanzia per gli imprenditori

Le seguenti disposizioni valgono per gli imprenditori.

Per imprenditore si intende una persona fisica o giuridica o una società di persone con capacità giuridica che all'atto della stipulazione del contratto di acquisto agisce in esercizio della sua attività professionale commerciale o autonoma.

Noi possiamo scegliere se prestare la garanzia eliminando gratuitamente il vizio, sostituendo l'articolo difettoso (all'occorrenza con un modello successivo equivalente o di migliore qualità) o emettendo una nota di credito.

Il periodo di garanzia per il prodotto STEINEL Professional da Lei acquistato è nel caso di sensori, fari, lampade per esterni e lampade per interni: di 5 anni

nel caso di prodotti ad aria calda e a termoadesivazione: di 1 anno

a partire dalla data di acquisto del prodotto.

Nell'ambito della prestazione della garanzia noi non sosteniamo le Sue spese necessarie per l'adempimento né le spese per lo smontaggio del prodotto difettoso e per l'installazione del prodotto sostitutivo.

Diritti per vizi previsti dalla legge, gratuità

Le prestazioni qui descritte valgono in aggiunta ai diritti alla garanzia previsti dalla legge – incluse le disposizioni speciali per la tutela dei consumatori – e non li limitano né li sostituiscono. La rivendicazione dei Suoi diritti previsti dalla legge in caso di vizi è gratuita.

Esclusioni dalla garanzia

Sono espressamente escluse dalla presente garanzia tutte le lampadine sostituibili.

La garanzia è inoltre esclusa nei seguenti casi:

• in caso di logorio di parti del prodotto dovuto all'uso o ad altra ragione naturale o in caso di vizi del prodotto STEINEL Professional che sono da ricondurre a logorio dovuto all'uso o ad altra ragione naturale,
• in caso di uso non adeguato allo scopo od al prodotto o in caso di mancato rispetto delle istruzioni per l'uso,
• in caso venissero effettuate autonomamente modifiche o atre trasformazioni sul prodotto o in caso di vizi che sono da ricondurre all'impiego di accessori, complementi o pezzi di ricambio non originali STEINEL,
• in caso di lavori di manutenzione e cura dei prodotti effettuati in modo non conforme alle istruzioni per l'uso,
• in caso di annessione o installazione non conforme alle prescrizioni per l'installazione fornite da STEINEL,
• in caso di danni o perdite avvenuti durante il trasporto.

Applicazione del diritto tedesco

Si applica il diritto tedesco ad esclusione della convenzione delle Nazioni Unite sui contratti di compravendita internazionale di merci (CISG).

Rivendicazione

Se ha intenzione di ricorrere alla garanzia, La si prega di inviare il Suo prodotto completo e unito allo scontrino d'acquisto o alla fattura indicante la data dell'acquisto e la denominazione del prodotto al Suo rivenditore o direttamente a noi: STEINEL Italia Srl, Via del lavoro, 18, 21012 Cassano Magnago, Italia (CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Le consigliamo pertanto di conservare scrupolosamente lo scontrino d'acquisto o la fattura fino alla scadenza del periodo di garanzia.

11. Dichiarazione di conformità

Il fabbricante, STEINEL GmbH, dichiara che il tipo di apparecchiatura radio RS PRO LED P1/ RS PRO LED P2/ RS PRO LED P3 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.steinel.de

1. Dati tecnici

Dimensioni (∅ x P) P1 S: ∅ 280 × 1	P1 S / P2 S / P3 S P1 S FLAT / P2 S FLAT
	10 mmP2 S: ∅ 320 × 120 mm,P3 S: ∅ 400 × 142 mm	P1 S FLAT: ∅ 272 × 64 mmP2 S FLAT: ∅ 322 × 68 mm
Tensione di rete 220–240 V, 50/60	Hz
Materiale Calotta di copertura in PMMA
Potenza assorbita (Pon) P1 S: NW: 9,40 WP1 S: WW: 9,40 WP2 S (EM) NW: 15,40 WP2 S (EM) WW: 15,10 WP3 S (EM) NW: 18,40 WP3 S (EM) WW: 18,40 W		P1 S FLAT NW: 9,40 WP1 S FLAT WW: 9,40 WP2 S (EM) FLAT NW:15,40 WP2 S (EM) WW:15,10 W
Standby sensore (Psb) 0,39 0,39
Corrente di rete P1 S: 230 V - 45 mAP2 S: 230 V - 75 mAP3 S: 230 V - 88 mA
Fattore potenza P1 S: 0,91	P2 S: 0,91P3 S: 0,93
Poteri di rottura ulteriori Carico lampadine incandescenti / lampade alogene 800 WCarico LED / ECG: 250 W (50 unità c < 88 μF)
Flusso luminoso (360°) P1 S NW: 980 ImP1 S WW: 953 ImP2 S (EM) NW: 1.731 ImP2 S (EM) WW: 1.674 ImP3 S (EM) NW: 2.188 ImP3 S (EM) WW: 2.072 Im		P1 S FLAT NW: 965 ImP1 S FLAT WW: 942 ImP2 S (EM) FLAT NW: 1.700 ImP2 S (EM) FLAT WW: 1.608 Im
Efficienza P1 S NW: 104 lm/W	P1 S WW: 101 lm/WP2 S (EM) NW: 112 lm/WP2 S (EM) WW: 110,90 lm/WP3 S (EM) NW: 119 lm/WP3 S (EM) WW: 112,60 lm/W	P1 S FLAT NW: 102,70 lm/WP1 S FLAT WW: 100 lm/WP2 S (EM) FLAT NW: 110 lm/WP2 S (EM) FLAT WW: 106,50 lm/W
Flusso luminoso luce di emergenza	38 lm
Temperatura del colore	PMMA 4.000 K (bianco neutro = NW)Vetro 3.000 K (bianco caldo = WW)
Indice di resa cromatica	Ra= 82
Durata utile media misurata	L70B50 a 25 °C: 60.000 ore
Consistenza del colore SDCM	SDCM 3
Distribuzione dell'intensità luminosa
Tecnica ad alta frequenza	5,8 GHz (reagisce ai minimi movimenti indipendentemente dalla temperatura)
Angolo di rilevamento	360° con 160° angolo di apertura
Potenza di trasmissione ca. 1 mW
Raggio d'azione ∅ 1-8 m
Regolazione del periodo di ac-censione	5 s-15 min
Luce notturna 10 %
Regolazione crepuscolare 2-2.000 Lux
Grado di protezione IP54
Classe di protezione II
Intervallo di temperatura da -10 a +40 °C
Classe di efficienza energetica P1 S: D	P1 S FLAT NW: E
	P2 S: D	P1 S FLAT WW: E
	P3 S: D	P2 S FLAT NW: D
		P2 S FLAT WW: D

Carica delle batterie con ca. 23 mAh permanente, non si genera riscaldamento proprio

Tempo di carica: 24 h (tensione di rete permanente)

Capacita delle batterie/durata della luce di emergenza: almeno 3 h ^1)

^*1) La capacità massima è garantita solo se vengono utiliilizzate le batterie fornite in dotazione.

Importante: se la durata di accensione del modulo luce di emergenza è inferiore a 3 h, occorre sostituire le batterie.

14. Disturbi di funzionamento lampada a sensore

Guasto Causa Rimedio

Lampada a sensore priva di tensione	■ Il fusibile è intervenuto, interruttore non acceso, cavo di alimentazione interrotto■ Corto circuito nel cavo di collegamento alla rete■ Eventuale interruttore di rete spento	■ Attivate o sostituite il fusibile; accendete l'interruttore di rete; controllate la linea di alimentazione con un voltmetro■ Controllate gli allacciamenti■ Accendete l'interruttore di rete
La lampada a sensore non si accende	■ La regolazione di luce crepuscolare scelta è sbagliata■ Interruttore principale su OFF■ Il fusibile è intervenuto	■ Eseguite una nuova impostazione■ Accendete l'apparecchio■ Attivate o sostituite il fusibile; all'occorrenza controllate l'allacciamento
La lampada a sensore non si spegne	■ Movimento continuo nel campo di rilevamento	■ Controllate il campo
La lampada con sensore interviene senza che si sia verificato un movimento sensibile	■ La lampada non è fissata in modo tale che non si muova■ Si è verificato un movimento che però non è stato percepito dall'osservatore (movimento dietro la parete, movimento di un oggetto di piccole dimensioni nelle immediate vicinanze della lampada, ecc.)	■ Montate l'involucro in modo che sia ben fisso■ Controllate il campo
La lampada con sensore non si accende nonostante la presenza di movimento	■ Il rilevamento di movimenti molto rapidi viene soppresso ai fini di ridurre al massimo i guasti, oppure il campo di rilevamento impostato è troppo ridotto■ La regolazione di luce crepuscolare scelta è sbagliata	■ Controllate il campo■ Eseguite una nuova impostazione

15. Disturbi di funzionamento modulo luce di emergenza

Guasto Causa Rimedio

Il LED verde di controllo del livello di carica non si accende	■ Il modulo luce di emergenza non è inserito correttamente■ Mancanza di tensione di rete■ I LEDs luce di emergenza sono guasti	■ Controllate l'allacciamento alla rete■ Sostituite le batterie■ Controllate la posizione e il numero dell batterie
LED verde controllo del livello di carica ON, i LEDs della luce di emergenza non si accendono alla pressione del pulsante	■ Le batterie si sono scaricate completamente■ La cella di accumulazione è guasta	■ Controllate l'allacciamento alla rete■ Controllate la posizione e lo stato di carica delle batterie
LED verde controllo del livello di carica OFF, si accende alla pressione del pulsante assieme ai LEDs della luce di emergenza	■ Le batterie sono state inserite in modo sbagliato o incompleto	■ Controllate la posizione e il numero delle batterie. All'occorrenza sostituire le batterie
Alla pressione del pulsante "test" i LEDs della luce di emergenza si rispengono subito	■ Batterie scariche o guaste	■ Controllate l'allacciamento alla rete per il modulo luce di emergenza, il LED verde controllo del livello di carica deve accendersi

ES

- Verificati conexiunea la retea
