KÄYTTÖOHJE RS PRO P2 S STEINEL

Lue huolellisesti ja säilytä tulevaa tarvetta varten!

• Tekijänoikeudellisesti suojattu. Jälkipainatus (myös osittainen) sallittu vain, mikäli annamme siihen luvan.
• Oikeudet teknistä kehitystä palveleviin muutoksiin pidätetään.

Symbolit

Vaaroista ilmoittava varoitus!

Viite asiakirjan tekstin kohtiin.

2. Yleiset turvaohjeet

Katkaise virta, ennen kuin suoritat laitteelle mitään toimenpiteitä!

• Asennus on tehtävä jännitteettömänä. Katkaise siksi ensin virta ja tarkista jännitteettömyys jännitteenkoettimella.
• Tunnistinvalaisin liitetään verkkojännitteeseen. Asennus on suoritettava asiantuntevasti. Voimassa olevia sähköasennusmääräyksiä ja tuotteen asennusohjeita on noudatettava.
• Käytä ainoastaan alkuperäisiä varaosia.
• Ainoastaan ammattikorjaamo saa korjata laitteen.
• Tämän valaisimen valonlähdettä ei voi vaihtaa; koko valaisin on vaihdettava uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

3. RS PRO LED P1 S / FLAT RS PRO LED P2 S / FLAT RS PRO LED P3 S / FLAT

Käyttötarkoituksen mukainen käyttö

– Seinään tai kattoon kiinnitettävä aktiivisella liiketunnistimella varustettu tunnistinvalaisin. Herkän tunnistuksen vuoksi soveltuu ulkokäyttöön vain rajoituksin.
– Yhdistetty turvavalovalaisin yksittäisillä paristoilla ja tunnistintoiminnolla, joka kytkee EN 60598-2-22 -standardin mukaisen turvavalon kolmeksi tunniksi automaattisesti. (P2/P3)

Huomautus:

Huolehdi asennuksessa siitä, että WLAN-reitittimeen tai tukiasemiin säilytetään vähintään kolmen metrin etäisyys.

Laitteeseen integroitu suurtaajuustunnistin lähettää suurtaa-juisia sähkömagneettisia aaltoja (5,8 GHz) ja vastaanottaa niiden kaiun. Tunnistin havaitsee kaiun muuttumisen, kun valaisimen reagointialueella on pienintäkin liikettä. Mikroprosessori laukaisee tällöin "Kytke valo" -käskyn. Tunnistus on mahdollista ovien, lasiruutujen tai kevytrakenneseinien lävitse.

Huomautus:

Suurtaajuustunnistimen lähetysteho on n. 1 mW – tämä on vain tuhannesosa kannettavan puhelimen tai mikroaaltouunin lähetystehosta.

Toiminta-alueet kattoasennuksessa:

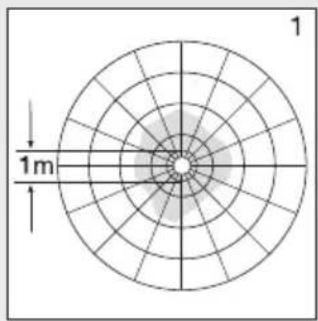

1) Pienin mahdollinen toimintaetäisyys (∅ 1 m)

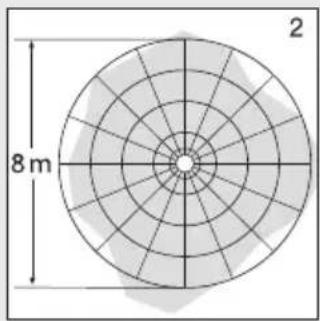

2) Suurin mahdollinen toimintaetäisyys (∅ 8 m)

1 1m

8 m 2

Toiminta-alueet seinäasennuksessa:

3) Pienin mahdollinen toimintaetäisyys (∅ 1 m)
4) Suurin mahdollinen toimintaetäisyys (∅ 8 m)

1m 3

8 m 2,50 m 4

Toimituslaajuus P1 / P1 FLAT / P2 / P2 FLAT (kuva 1.1 / 1.2)

• Tunnistinvalaisin
• 3 välikettä
• 2 suojusta

Toimituslaajuus turvavalovalaisin P3 (kuva 1.3)

- Tunnistinvalaisin

- 3 välikettä

- 2 suojusta

- 1 turvavalomoduuli (EM)

- 3 paristoa

Tuotteen mitat P1 / P2 / P3 (kuva 1.4)

Tuotteen mitat P1 FLAT / P2 FLAT (kuva 1.5)

Laitteen yleiskuva

• RS PRO LED P1 / P1 FLAT (kuva 1.6)
• RS PRO LED P2 / RS PRO LED P2 FLAT / RS PRO LED P3 (kuva 1.7)
• RS PRO LED P2 turvavalovalaisin (EM) / RS PRO LED P2 turvavalovalaisin (EM) / RS PRO LED P3 turvavalovalaisin (EM) (kuva 1.8)
• RS PRO LED -turvavalomoduuli (EM) (kuva 1.9)

A Elektroniikkakotelo
B Valotunnistin
C Suurtaajuustunnistin
D Kytkentäliitin
E Tiivistystulppa

F Suojus

G Perusvalaistuksen asetus

H Kytkentäajan asetus

I Toiminta-alueen rajaus

J Hämäryystason asetus

K Turvavalomoduuli (valinnainen)

L Status-LED

M Painike "test"

Valovoimakkuuden jakautuminen (kuva 1.10)

4. Sähköliitäntä

Kytkentäkaavio (kuva. 1.1)

Verkkojohtona käytetään 3-napaista kaapelia:

L = vaihe (useimmiten musta, ruskea tai harmaa)

N = nollajohdin (useimmiten sininen)

PE = suojamaajohdin (vihreä / keltainen)

↓ = kytketty vaihe (useimmiten musta, ruskea tai harmaa)

Epäselvissä tapauksissa johtimet on tunnistettava jännitteenkoettimella; katkaise sen jälkeen jälleen virta. Vaihe (L),

(4) ja nollajohdin (N) liitetään kytkentäliittimeen.

Tärkeää:

Liitäntöjen vaihtuminen keskenään johtaa oikosulkuun laitteessa tai sulakekotelossa. Tässä tapauksessa yksittäiset johtimet on tunnistettava ja yhdistettävä uudelleen. Verkko-johtoon voidaan asentaa verkkokytkin virran kytkemiseksi ja katkaisemiseksi (käytettäessä ilman varavalomoduulia).

Himmentimen asennus johtaa tunnistinvalaisimen vioittumiseen.

Huomautus: Älä koske LED-moduulia.

Huomautus: Valaisimen valonlähdettä ei voi vaihtaa. Koko valaisin joudutaan vaihtamaan uuteen, jos valonlähde ei enää toimi (esim. sen käyttöiän päätyttyä).

LED LED

5. Asennus

- Tarkista, että missään komponentissa ei ole vaurioita.

- Älä ota tuotetta käyttöön, jos siinä on vikoja.

- Tunnistinvalaisimen asennuksessa on huomioitava, että valaisin on kiinnitettävä tärinättömään paikkaan.

- Valitse sopiva kiinnityspaikka, ota valinnassa huomioon toimintaetäisyys ja toiminta-alue.

- Ei sovellu asennettavaksi kattoon johdon pinta-asennuk-sessa. (Kuva 2.1)

Asennuksen vaiheet

• Katkaise virta (kuva 1.1).

- Irrota kupu rungosta (kuva 2.2).

- Merkitse reiät (kuva 2.3).

- Poraa reiät ja aseta tulpat (kuva 2.4).

- Lävistä tiivistystulppa verkkojohtoa varten (kuva 2.5).

• Johdon uppoasennus (kuva 2.6).

• Johdon pinta-asennus (kuva 2.7).
- Liitä liitäntäjohto (kuva 2.8–2.9).
- Poista turvavalomoduuli (kuva 2.10).
• Vaihda paristot (kuva 2.11).
• Kytke virta päälle (kuva 2.12).
- Tee asetukset → "6. Toiminta"
• Aseta kupu paikoilleen (kuva 2.12).

6. Toiminta

Tehdasasetukset

• Hämäryystason asetus 2.000 luksia
• Toiminta-alueen rajaus 8 m
• Kytkentäajan asetus 5 sekuntia
  – Perusvalaistus Pois päältä

Tunnistinvalaisin voidaan ottaa käyttöön, kun kotelo on asennettu ja laite on kytketty sähköverkkoon. Kun valaisin otetaan käyttöön manuaalisesti valokatkaisinta painamalla, se kytkeytyy pois päältä mittausvaihetta varten noin 10 sekunnin kuluttua ja on sen jälkeen valmis toimimaan tunnistinkäytössä. Valokatkaisinta ei tarvitse painaa uudelleen.

Säädin (kuva 3.2)

Hämäryystason asetus (kytkeytymiskynnys) (J)

Valaisimen haluttu kytkeytymiskynnys voidaan asettaa portaattomasti noin 2 luksin-2.000 luksin välille.

– Säädin asetettu kohtaan + = päiväkäyttö

(valoisuudesta riippumatta)

- Säädin asetettu kohtaan - = hämäräkäyttö (n. 2 luksia)

Toiminta-alueen asettamisen ja toimintatestin suorittamisen ajaksi säädin on käännettävä asentoon +.

Toimintaetäisyyden rajaus (herkkyys) (I)

Toimintaetäisyydellä tarkoitetaan maahan muodostuvan ympyrän halkaisijaa, kun valaisin asennetaan 2,5 metrin korkeudelle.

• Säädin + = suurin mahdollinen toimintaetäisyys 8 m
• Säädin - = pienin mahdollinen toimintaetäisyys 1 m

Kytkentäajan asetus (kytkentäaika) (H)

Valaisimen kytkentäaika voidaan asettaa portaattomasti n. 5 sekunnin ja enintään 15 minuutin välille. Jokainen tämän ajan kuluessa havaittu liike käynnistää kytkentäajan uudelleen.

• Säädin + = n. 15 minuuttia
• Säädin - = n. 5 sekuntia

Huomautus:

Valaisimen sammuttua kestää aina noin 1 sekunnin ajan, kunnes tunnistin reagoi liikkeeseen toiminta-alueella. Valo syttyy liikkeen yhteydessä uudelleen vasta tämän ajan kuluttua.

Toiminta-alueen asetuksen ja toiminnan testauksen ajaksi tunnistimen kytkentäaika kannattaa asettaa pienimmäksi mahdolliseksi.

Perusvalaistus (G)

Perusvalaistuksen toiminto mahdollistaa valaistuksen noin 10 prosentin valoteholla, kun asetettu kirkkausarvo saavutetaan. Toiminta-alueella tapahtuva liike kytkee valon 100 prosentin kirkkaudelle asetetuksi ajaksi. Valo sammu kokonaan, kun asetettu valaistuksen kesto on kulunut loppuun. Jos asetettua kirkkausarvoa ei edelleenkään saavuteta, perusvalaistus kytkeytyy uudelleen.

• Säädin asennossa = perusvalaistus PÄÄLLÄ
• Säädin asennossa Off = perusvalaistus POIS PÄÄLTÄ
• Säädin asennossa 10 min = perusvalaistus 10 minuuttia
• Säädin asennossa 30 min = perusvalaistus 30 minuuttia

Perusvalaistus on PÄÄLLÄ, kun valoisuusarvon asetus alittuu. Kun päiväkäyttö on aktivoituna, perusvalaistus on aina PÄÄLLÄ. Perusvalaistus sammuu kerran tunnissa ympäristön valoisuuden mittaamista varten. Perusvalaistus kytkeytyy taas vähän ajan päästä uudelleen.

Jatkuva valaistus

Jos verkkojohtoon asennetaan valinnainen kytkin, seuraavat toiminnot ovat mahdollisia valon kytkennän ja sammuttamisen lisäksi:

Jatkuvan valaistuksen kytkentä (kuva 3.3)

1) Jatkuvan valaistuksen kytkeminen päälle:

kytkin 2 x POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytketään jatkuvan valaistuksen toimintoon 4 tunnin ajaksi. Sen jälkeen se siirtyy automaattisesti takaisin tunnistinkäyttöön.

2) Jatkuvan valaistuksen kytkeminen pois päältä:

kytkin 1 × POIS PÄÄLTÄ ja PÄÄLLE. Valaisin kytkeytyy pois päältä / siirtyy tunnistinkäyttöön.

Tärkeää:

Kytkennät on tehtävä 0,2–1 sekunnin sisällä.

Valaisimen mukana toimitetuilla suojuksilla voit rajata toimintaetäisyyttä neljään suuntaan. (Kuva 3.4)

Turvavalomoduulin käyttö

Turvavalo on ehdottomasti testattava ennen käyttöä.

• Paina "test"-painiketta, turvavalo-LEDit syttyvät.
• Päästä irti "test"-painikkeesta, turvavalo-LEDit sammuvat.
• Valinnainen lisätesti: erota valaisimesta virta.
• Turvavalomoduulin on kytkeydyttävä.
• Turvavalomoduuli voidaan vaihtaa valaisimen normaalin käytön aikana.
• Status-LEDin on turvavalomoduulin käytön jälkeen toimittava myös turvavalotestin suorittamisen aikana. Valinnainen lisätesti (virran katkaiseminen) ei korvaa "test"-painikkeella tehtävää tarkistusta.

Turvavalomoduulin häiriöt

Vihreä latauksen valvonnan LED ei pala:

- turvavalomoduulia ei ole kiinnitetty oikein

• tarkasta verkkoliitäntä
- tarkista, että paristot on laitettu oikein päin eikä niitä puutu

Vihreä latauksen valvonnan LED palaa, turvavalo-LEDit eivät kytkeydy "test"-painikkeella:

• paristot ovat melko tyhjiä
• paristokenno on viallinen tai väärin paikoillaan
  • tarkasta verkkoliitäntä
• tarkista, että paristot on laitettu oikein päin, tarkista lataus, vaihda paristot tarvittaessa

Vihreä latauksen valvonnan LED pois päältä, kytkeytyy yhdessä turvavalo-LEDien kanssa päälle, kun painiketta painetaan

• tarkista, että paristot on laitettu oikein päin eikä niitä puutu
  Turvavalo-LEDit sammuvat heti. kun painiketta painetaan – paristot tyhjiä tai viallisia
• tarkista turvavalomoduulin verkkoliitäntä, vihreän latauksen valvonnan LED-valon on oltava päällä

7. Lisävarusteet (valinnaiset)

– Turvavalomoduulin varaparisto (3 kpl) EAN 4007841 006457

8. Huolto ja hoito

Tuote on huoltovapaa.

Likaantunut valaisin voidaan puhdistaa kostealla liinalla (älä käytä puhdistusaineita).

Turvavalaisin on huollettava säännöllisesti maakohtaisten määräysten mukaisesti.

Tärkeää: Käyttölaitetta ei voi vaihtaa uuteen.

230V LED

9. Hävittäminen

Sähkölaitteet, tarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen kierrätykseen.

Älä heitä sähkölaitteita talousjätteiden sekaan!

Vain EU-maat:

Voimassa olevan eurooppalaisen sähkö- ja elektroniikkaromua koskevan direktiivin ja sen kansalliseen lainsäädäntöön saattamisen mukaisesti käyttökelvottomat sähkölaitteet on koottava erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.

Älä hävitä käytöstä poistettuja laitteita tavallisten kotitalousjätteiden mukana, älä heitä niitä tuleen tai veteen. Akut / paristot tulee kerätä, kierrättää tai hävittää ympäristöystävällisellä tavalla.

Koskee vain EU-maita:

Direktiivin 2006/66/EY mukaisesti vialliset tai käytetyt akut / paristot tulee kierrättää. Käytöstä poistetut akut / paristot voidaan toimittaa kauppaan tai ongelmajätteiden keräyspisteeseen.

10. Valmistajan takuu

Ostajana sinulla on oikeus omassa maassasi voimassa oleviin lakisääteisiin takuuoikeuksiin. Tämä takuuilmoitus ei lyhennä tai rajoita niitä. Myönnämme sinulle STEINEL-Professional-tunnistintekniikan tuotteen moitteet-tomia ominaisuuksia ja asianmukaista toimintaa koskevan 5 vuoden takuun. Takaamme, ettei tässä tuotteessa ole materiaali-, valmistus- ja rakennevikoja. Takaamme kaikkien elektronisten rakenneosien ja johtojen toimintakyvyn sekä kaikkien käytettyjen raaka-aineiden ja niiden pintojen virheettömyyden.

Vaatimuksen esittäminen: Jos haluat tehdä tuotteestasi reklamaation, toimita tuote täydellisenä ja rahti maksettuna yhdessä ostotositteen (sisällettävä tiedot ostopäiväyksestä ja tuotenimikkeestä) kanssa ostopaikkaan. Suosittelemme siksi ostotositteen huolellista säilyttämistä aina takuuajan päättymiseen asti. STEINEL ei vastaa palautukseen liittyvistä kuljetuskuluista ja -riskeistä. Tietoja vaatimuksen esittämisestä takuutapauksessa löytyy kotisivuil-tamme www.steinel-professional.de/garantie

5 VUODEN VALMISTAJAN TAKUU

11. Selvitys yhdenmukaisuudesta

STEINEL GmbH vakuuttaa, että radiolaitetyyppi RS PRO LED P1 S / RS PRO LED P1 S FLAT / RS PRO LED P2 S / RS PRO LED P2 S FLAT / RS PRO LED P3 S on direktiivin 2014/53/EU mukainen. EU-vaatimustenmukaisuusvakuutuksen täysimittainen teksti on saatavilla seuraavassa internetosoitteessa: www.steinel.de

1. Tekniset tiedot

P1 S / P2 S / P3 S P1 S FLAT / P2 S FLAT
Mitat (∅ × S) P1 S: ∅ 280 × 110 mm	P2 S: ∅ 320 × 120 mm,P3 S: ∅ 400 × 142 mm	P1 S FLAT: ∅ 272 × 64 mmP2 S FLAT: ∅ 322 × 68 mm
Verkkojännite 220–240 V, 50/60 Hz
Materiaali PMMA (kupu)
Ottoteho (Pon) P1 S: NW: 9,40 W	P1 S: WW: 9,40 WP2 S (EM) NW: 15,40 WP2 S (EM) WW: 15,10 WP3 S (EM) NW: 18,40 WP3 S (EM) WW: 18,40 W	P1 S FLAT NW: 9,40 WP1 S FLAT WW: 9,40 WP2 S (EM) FLAT NW:15,40 WP2 S (EM) WW:15,10 W
Standby, tunnistin (Psb) 0,39 0,39
Verkkovirta P1 S: 230 V - 45 mA	P2 S: 230 V - 75 mAP3 S: 230 V - 88 mA
Tehokerroin P1 S: 0,91	P2 S: 0,91P3 S: 0,93
Lisäkytkentätehot Hehku- / halogeenilampun kuorma 800 WLED / EKG-kuorma: 250 W (50 yksikköä c < 88 μF)
Valovirta (360°)	P1 S NW: 980 ImP1 S WW: 953 ImP2 S (EM) NW: 1.731 ImP2 S (EM) WW: 1.674 ImP3 S (EM) NW: 2.188 ImP3 S (EM) WW: 2.072 lm	P1 S FLAT NW: 965 ImP1 S FLAT WW: 942 ImP2 S (EM) FLAT NW: 1.700 ImP2 S (EM) FLAT WW: 1.608 lm
Hyötysuhde P1 S NW: 104 lm/W	P1 S WW: 101 lm/WP2 S (EM) NW: 112 lm/WP2 S (EM) WW: 110,90 lm/WP3 S (EM) NW: 119 lm/WP3 S (EM) WW: 112,60 lm/W	P1 S FLAT NW: 102,70 lm/WP1 S FLAT WW: 100 lm/WP2 S (EM) FLAT NW: 110 lm/WP2 S (EM) FLAT WW: 106,50 lm/W
Turvavalon valovirta 38 lm
Värilämpötila PMMA 4.000 K (neutraali valkoinen = NW)Lasi 3.000 K (lämmin valkoinen = WW)
Värintoistoindeksi R	_a = 82
Keskimääräinen mitoituselinikä L70B50, 25 °C: 60.000 h
Värin konsistenssi SDCM SDCM 3
Valovoimakkuuden jakautuminen
Suurtaajuustekniikka 5,8 GHz (reagoi lämpötilasta riippumatta pienimpiinkin liikkeisiin)
Toimintakulma 360°, avauskulma 160°
Lähetysteho n. 1 mW
Toimintaetäisyys ∅ 1–8 m
Kytkentäajan asetus 5 s–15 min
Perusvalaistus	10 %
Hämäryystason asetus	2–2.000 luksia
Kotelointiluokka	IP54
Suojausluokka II
Lämpötila-alue	-10 ... +40 °C
Energiatehokkuusluokka	P1 S: DP2 S: DP3 S: D	P1 S FLAT NW: EP1 S FLAT WW: EP2 S FLAT NW: DP2 S FLAT WW: D

13. Paristojen tekniset tiedot

3 kpl Panasonic NiMh, HHR 80AAAB, 1,2 V/750 mAH, AAA

Paristojen lataus n. 23 mAh:lla pysyvästi, itsestään kuumenemista ei tapahdu

Latausaika: 24 h (jatkuva verkkojännite)

Pariston kapasiteetti / turvavalon kesto: vähint. 3 h ^*1)

^*1) Maksimikapasiteetti mahdollinen vain, kun käytetään valaisimen mukana toimitettuja paristoja.

Tärkeää: Kun turvavalomoduulin valaistuksen kesto on alle 3 h, paristot on vaihdettava.

14. Tunnistinvalaisimen käyttöhäiriöt

Häiriö Syy Häiriön poisto

Tunnistinvalaisimen jännite puuttuu	■ sulake on lauennut, ei kytketty päälle, katkos johdossa■ oikosulku verkkojohdossa■ valo sammutettu mahdollisesti verk-kokytkimellä	■ kytke sulake päälle, vaihda sulake, kytke verkkokytkin päälle, tarkista johto jännitteenkoettimella■ tarkasta liitännät■ kytke verkkokytkin päälle
Tunnistinvalaisin ei kytkeydy päälle	■ väärä hämäryystason asetus■ verkkokytkin pois päältä■ sulake on lauennut	■ säädä uudelleen■ kytke päälle■ kytke sulake päälle, vaihda sulake, tarkista liitäntä tarvittaessa
Tunnistinvalaisin ei kytkeydy pois	■ jatkuvaa liikettä toiminta-alueella	■ tarkista alue
Tunnistinvalaisin kytkeytyy ilman havaittua liikettä	■ valaisinta ei ole asennettu liikkumattomasti■ liikettä on ollut, mutta tarkkailija ei pystynyt havaitsemaan sitä (liike seinän takana, pienen kohteen liike valaisimen välittömässä läheisyy-dessä jne.)	■ asenna valaisin kiinteään liikkumatto maan alustaan■ tarkista alue
Tunnistinvalaisin ei kytkeydy liikkeestä huolimatta	■ nopeat liikkeet estetään häiriöiden minimoimiseksi tai toiminta-alue on asetettu liian pieneksi■ väärä hämäryystason asetus	■ tarkista alue■ säädä uudelleen

15. Turvavalomoduulin käyttöhäiriöt

Häiriö Syy Häiriön poisto

Vihreä latauksen valvonnan LED ei pala	■ turvavalomoduulia ei ole kiinnitetty oikein■ ei verkkojännitettä■ varavalo-LEDit viallisia	■ tarkasta verkkoliitäntä■ vaihda paristot■ tarkista, että paristot on laitettu oikein päin eikä niitä puutu
vihreä latauksen valvonnan LED palaa, turvavalo-LEDit eivät kytkeydy painikkeella	■ paristot ovat melko tyhjiä■ paristokenno on viallinen	■ tarkasta verkkoliitäntä■ tarkista, että paristot on laitettu oikein päin, tarkista lataus
vihreä latauksen valvonnan LED pois päältä, kytkeytyy yhdessä turvavalo-LEDien kanssa päälle, kun painiketta painetaan	■ paristot on laitettu paikoilleen väärin tai niitä puuttuu	■ tarkista, että paristot on laitettu oikein päin eikä niitä puutu vaihda paristot tarvittaessa
Turvavalo-LEDit sammuvat heti. kun "test"-painiketta painetaan	■ paristot tyhjiä tai viallisia	■ tarkista turvavalomoduulin verkkoliitäntä, vihreän latauksen valvonnan LED-valon on oltava päällä
