MANUALE UTENTE B550M Steel Legend ASROCK

Congratulazioni per l'acquisto della scheda madre ASRock B550M Steel Legend, una scheda madre affidabile prodotta secondo i severissimi controlli di qualità ASRock. La scheda madre offre excellenti prestazioni con un design robusto che si adatta all'impegno di ASRock di offrirse sempre qualità e durata.

Dato che le specifiche della schedad madre e del software BIOS possono essere aggiornate, il contentuto di questa documentazione sare soggetti a variazioni nella preavviso. Nel caso di eventuali modifiche della presente documentazione, la versione aggiornata sare disponibile sul site Web di ASRock senza ulteriore preavviso. Per il supporto tecnico correlato a但这a schedad madre, visitare il nostro site Web per informazioni specifiche relative al modello attualmente in uso. E possible trovare l'elenco di sched e VGA più recenti e di supporto di CPUanche sul site Web di ASrock. Sito Web di ASrock http://www.asrock.com.

1.1 Contenuto della confezione

• Scheda madre B550M Steel Legend ASRock (fattore di forma Micro ATX)
• Guida all'infallazione rapida di ASRock B550M Steel Legend
  CD di supporto ASRock B550M Steel Legend
• 2 x cavi dati Serial ATA (SATA) (opzionali)
• 2 x viti per Socket M.2 (opzionali)

1.2 Specifiche

Piattaforma	·Fattore di forma Micro ATX ·PCB 2oz rame
CPU	·Supporta AMD AM4 Ryzen "/Ryzen" di ricerca generazione con processori grafici RadeonTM (processor series 3000 e 4000) * *Non compatible con i processori AMD AthlonTM. ·Digi Power design ·Potenza a 10 fasi
Chipset	·AMD B550
Memoria	·Tecnologia memoria DDR4 Dual Channel ·4 x alloggi DIMM DDR4 ·Le CPU AMD Ryzen (Matisse) supportano DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133 ECC e non ECC,enza buffer* ·Le APU AMD Ryzen (Renoir) supportano DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133 ECC e non ECC,enza buffer* *Per maggiori informazioni fare riferimento all'elenco dei supporti di memoria sul site di ASRock. (http://www.asrock.com/)* *Fare riferimento a categoria 22 per il supporto della frequenza massima DDR4 UDIMM. ·Capacità max. della memoria di sistema: 128GB ·Supporta moduli di memoria Extreme Memory Profile (XMP) ·Contatti d'oro 15μ negli alloggi DIMM
Alloggio d'espansione	CPU series AMD Ryzen (Matisse) ·2 x PCI Express x 16 slot (PCIE1: modalità Gen4x 16; PCIE3: modalità Gen3 x4)* APU series AMD Ryzen (Renoir) ·2 x PCI Express x 16 slot (PCIE1: modalità Gen3x 16; PCIE3: modalità Gen3 x4)* *Supporto di SSD NVMe come disco d'avvio ·1 x alloggio PCI Express 3.0 x1
	• Supporta AMD Quad CrossFireTM e CrossFireXTM • Contatti d'oro 15μ nell'alloggio VGA PCIe (PCIE1) • 1 Socket M.2 (tastoE), supporta moduli di tipo 2230 WiFi/BT
Grafica	• Grafica AMD RadeonTM series Vega integrata nelle APU seriereRyzen* * Il supporto effettivo può variare in base alla CPU • DirectX 12, Pixel Shader 5.0 • Memoria condivisa predefinita 2GB. Memoria condivisa massima supporta fino a 16GB. * La memoria condivisa massima di 16GB richiede che sia installata una memoria di sistema da 32GB. • Doppia uscita grafica: supporto di portehDMI e DisplayPort 1.4 tramite controller display independenti • Supporta HDMI 2.1 con risoluzione massima fino a 4K x 2K (4096 x 2160) a 60 Hz • Supporta DisplayPort 1.4 con risoluzione massima fino a 5K (5120 x 2880) a 120 Hz • Supporto delle funzioni Auto Lip Sync, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) con portahDMI 2.1 (è necessario un monitor compatibile HDMI) • Supporta HDR (High Dynamic Range) con HDMI 2.1 • Supporto HDCP 2.3 con le portehDMI 2.1 e DisplayPort 1.4 • Supporto riproduzione 4K Ultra HD (UHD) sulle portehDMI 2.1 e DisplayPort 1.4 • Supporto Microsoft PlayReady*
Audio	• Audio HD a 7.1 canali con Content Protection (codec audio Realtek ALC1200) • Supporto audio Blu-ray Premium • Supporta protezione da sovratensione • Schermatura isolata PCB • Layer PCB individui per canali audio R/L • Connettori audio dorati • Nahimic Audio

LAN

2,5 LAN Gigabit 10/100/1000/2500 Mb/s
- Dragon RTL8125BG
Supporta il software Dragon 2,5G LAN

• Controllo intuitivo di regolazione automatica della larghezza di bandal

• Interfaccia grafica fácil da usare

• Statistiche d'uso della rete
• Impostazioni predefinite ottimizzate per le modalità di Gioco, Navigazione e Streaming
• Controllo priorità personalizzato dall'utentel

Supporto WOL (Wake-On-LAN)
- Supporta protezione da fulmini/scariche elettrostatiche
Supporto Energy Efficient Ethernet 802.3az
Supporto PXE

I/O pannello posteriori

• 2 × Porte antenna (sulla mascherina del pannello I/O)
• 1 x porta mouse/tastiera PS/2
• 1 x porta HDMI
• 1xDisplayPort1.4
• 1 x porta uscita SPDIF ottico
• 1 x Porta USB 3.2 Gen2 di tipo A (10 Gb/s) (Supporto protezione ESD)
• 1 x Porta USB 3.2 Gen2 di tipo C (10 Gb/s) (Supporto protezione ESD)
• 4 x porte USB 3.2 Gen1 (ASMedia ASM1074 hub) (supporto protezione da scariche elettrostatiche)
• 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche)
• 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED LED)
• 1 x pulsante per azzerare la CMOS
• Connettori audio HD: altoparlante posteriore/centrale/basso/ ingresso linea/altoparlante anteriore/microfono (connettori audio dorati)

Archivazione

• 6 x connettori SATA3 6,0 Gb/s, supporto RAID (RAID 0, RAID 1, e RAID 10), NCQ, AHCI e Hot Plug*

• M2_2, e SATA3_5_6 condividono le corsie. Se uno diassi è utilizzato, l'alto sare disabilitato.

• 1 x socket Hyper M.2 (M2_1), supporta il modulo M.2 PCI Express di tipo M Key 2280 forn a Gen4 x4 (64 Gb/s) (con Matisse) o Gen3 x4 (32 Gb/s) (con Renoir)**

• 1 x Socket M.2 (M2_2), supporta il modulo M.2 SATA3 6,0 Gb/s di tipo M Key 2280 ed il modulo M.2 PCI Express sono a Gen3 x2 (16Gb / s)^**

** Supporto di SSD NVMe come disco d'avvio

• 1x connettore SPI TPM
• 1 x connettore LED alimentazione e altoparlante
• 2x collettore LED RGB
  * Supporto totale di forn a 12V / 3A 36 W strip LED
• 2xHeaderLEDindirizzabili
• Supporto totale di strisce LED sono a 5 V/3 A, 15 W

• 1 x connettore ventola CPU (4-pin)

• Il connettore ventola CPU supporta ventole CPU con potenza massima di 1 A (12 W).

• 1 x connettore ventola CPU/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

• 4 x connettori ventola telaio/ventola pompa dell'acqua (4 pin) (Controllo intelligente della velocità della ventola)

• La ventola Chassis/ventola pompa dell'acqua supporta ventole di sistemi di raffreddamento ad acqua di potenza massima di 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/ WP e CHA_FAN4/WP sono in grado di rilevare se è in uso una ventola a 3 pin o 4 a pin.

• 1 x connettore alimentazione ATX 24-pin (connettore alimentazione ad alta densità)

• 1 x connettore alimentazione 12V 8-pin (connettore alimentazione ad alta densità)
• 1 x connettore alimentazione 12V 4-pin (connettore alimentazione ad alta densità)
• 1x connettore audio pannello frontale
• 2 x connettori USB 2.0 (supporto di 4 porte USB 2.0) (supporta protezione da scariche elettrostatiche)
• 2 x connettore USB 3.2 Gen1 (supporto di 4 porte USB 3.2 Gen1) (supporto protezione da scariche elettrostatiche)

FunzionalitàBIOS	· AMI UEFI Legal BIOS con interfaccia di supporto · Supporta “Plug and Play” · Eventi di riattivazione conformi a ACPI 5.1 · Supporta jumperfree · Supporto di SMBIOS 2.3 · Regolazione variabile tensione CPU, CPU VDDCR SOC, DRAM, VPPM, 1,05V PROM_S5, 2,5V PROM, +1,8VSB, VDDP
HardwareMonitor	· Sensore di temperature: Ventole CPU, CPU/pompa dell'accua, telao/pompa dell'accua · Tachimetro ventola: Ventole CPU, CPU/pompa dell'accua, telao/pompa dell'accua · Ventola silenziosa (regolazione automatica velocità in base alla temperatura della CPU): Ventole CPU, CPU/pompa dell'accua, telao/pompa dell'accua · Controllo velocità ventola: Ventole CPU, CPU/pompa dell'accua, telao/pompa dell'accua · Monitoraggio tensione: +12V, +5V, +3,3V, CPU Vcore, CPU VDDCR SOC, DRAM, VPPM, 1,05V PROM_S5, +1,8V, VDDP
SO	· Microsoft® Windows® 10 64 bit
Certificazioni	· FCC, CE · ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready)

• Per informazioni dettagiate sul prodotto, visitare il nostro site Web: http://www.asrock.com

Prestare attenzione al potenziale rischio previsto nella pratica di overclocking, inclua la regolazione delle impostazioni nel BIOS, l'applicazione di technologia di Untied Overclocking o l'utilizzo di strumenti di overclocking di terme parti. L'overclocking vuo influenzare la stabilità del sistema o perfino provocare danni ai componenti e ai dispositivi del sistema. Occorre eseguirlo a proprio rischio e spese. Non ci riterremo responsabili per possibili danni provocati da overclocking.

1.3 Impostazione jumper

L'illustrazione在哪在 che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuito". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto".

Short

Open

Jumper a 2 pin

Cortocircuitato: Azzerare la

CMOS

Aperto: Predefinito

Jumper per azzerare la

CMOS

(CLRCMOS1)

(vedere pag. 1, n. 27)

CLRCMOS1 consente di azzerare i dati presenti nella CMOS. I dati presenti nella CMOS includono informazioni relative all'impostazione delsystema quali password del systema, data, ora e parametri di impostazione delsystema. Per azzerare e reimpostare i parametri delsystema alla configurazione predefinita, spegnere il computer e scollegare il cavo di alimentazione, quando utilizzare un cappuccio del jumper per cortocircuitare i pin su CLRCMOS1 per 3 secondi. Ricordarsi di rimuovere il cappuccio del jumper dopo aver azzerato la CMOS. Se è necessario azzerare la CMOS dopo l'aggiornamento del BIOS, è necessario riavviare prima ilsystema e in seguito spegnerlo prima di eseguire l'operazione di azzeramento della CMOS.

Il pulsante per azzerare la CMOS ha la stessa funzione del jumper per azzerare la CMOS.

1.4 Header e connettori su scheda

Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su quosti header e connettori. Il posizionamento di cappucci del jumper su header e connettori provochera danni permanenti alla scheda madre.

Header sul pannello del
sistema

(PANEL1 a 9 pin)
(vedere pag. 1, n. 17)

Collegare il tasting d'alimentazione, il tasting di ripristino e l'indicatore di stato del sistema del telaio a但这a basetta in base all'assegnazione dei pin definita di seguito. Annotare i pin positivi e negativi prima di collegare i cavi.

PWRBTN (tasto d'alimentazione):

Collegare al tasto d'alimentazione del pannello frontale del telaio. Utilizzato il tasto d'alimentazione è possibile configurare il modo in cui si spegne il systema.

Collegare all'interruttore di ripristino del pannello frontale del telaio. Premere il tasto di ripristino per riavviare il systema se il computer si blocca e non riesce ad eseguire un normale riavvio.

PLED (LED alimentazione del sistema):

collegare all'indicatore di stato dell'alimentazione sul pannello anteriore dello chassis. Il LED è accesso quando il systemà è in funzione. Il LED continua a lampeggiare quando il systema si trovava quello stato di sospensione S1/S3. Il LED è spento quando il systema si trovava quello stato di sospensione S4 o quando è spento (S5).

HDLED (LED di attività disco rigido):

collegare al LED di attività disco rigido sul pannello anteriore dello chassis. Il LED è accesso quando il disco rigido sta leggendo o scrivendo dati.

Il design del pannello anteriore può essere a seconda dello chassis. Un modulo del pannello frontale consiste principalmente di tasto d'alimentazione, tasto di ripristino, LED d'alimentazione, LED attività del disco rigido, altoparlanti e sono via. Quando si collega il modulo del pannello frontale del telaio a但这a basetta, assicurarsi che l'assegnazione dei cavi e l'assegnazione dei pin siano corrette.

Connettore LED alimentazione e altoparlante (SPK_PLED1 a 7 pin) (vedere pag. 1, n. 18)	SPEAKER DUMMY +5V 1 PLED+ PLED-	Collegare i LED alimentazione e l'altoparlante a quello connettore.
Connettori Serial ATA3 (SATA3_1: vedere pag. 1, n. 12) (SATA3_2: vedere pag. 1, n. 11) (SATA3_3: vedere pag. 1, n. 14) (SATA3_4: vedere pag. 1, n. 13) (SATA3_5: vedere pag. 1, n. 15) (SATA3_6: vedere pag. 1, n. 16)	SATA3_1 SATA3_4 SATA3_5 SATAT3_6 SATAT3_7 SATAT3_8 SATAT3_9 SATAT3_10	Questi sei connettori SATA3 supportano cavi dati SATA per dispositivi di archivazione interna, con una velocità di trasferimento dati fino a 6,0 Gb/s. * M2_2, e SATA3_5_6 condividono le corsie. Se uno diesso è utilizzato, l'alto sare disabilitato.
Header USB 2.0 (USB_3_4 a 9 pin) (vedere pag. 1, n. 23) (USB_5_6 a 9 pin) (vedere pag. 1, n. 24)	USB_PWR P+GND P-GND P+USB_PWR	Ci sono due connettori su questa scheda madre. Ciascun header USB 2.0 più supportare due porte.

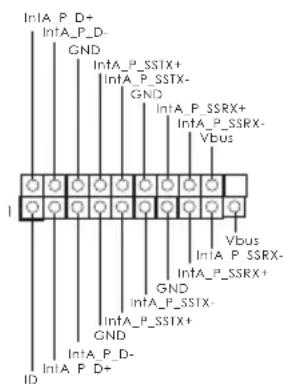

Header USB 3.2 Gen1 (F_USB3_1_2 a 19 pin) (vedere pag. 1, n. 10)	Vbus IntA_PA_SSRX- IntA_PA_SSRX- IntA_PA_SSRX+ GND IntA_PA_SSTX- IntA_PA_SSTX+ IntA_PA_SSTX+ GND IntA_PA_D- IntA_PA_D+ IntA_PA_D+ Dummy	Ci sono due connettori su questa scheda madre. Ciascun header USB 3.2 Gen1 più supportare due porte.

(F_USB3_3_4 a 19 pin)

(vedere pag. 1, n. 19)

Header audio pannello
anteriori

(HD AUDIO1 a 9 pin)

(vedere pag. 1, n. 30)

Questo header serve a collegare i dispositivi audio al pannello audio anteriore.

1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.Seguire le istruzioni presenti nel nostro manuale e nel manuale dello chassis per installare il systema.
2. Se si utilizes un pannello audio AC'97, installarlo sull'header audio del pannello anteriore seguatinge le fasi di seguito:

A. Collegare Mic_IN (MIC) a MIC2_L.
B. Collegare Audio_R (RIN) a OUT2_R e Audio_L (LIN) a OUT2_L.
C. Collegare Ground (GND) a Ground (GND).
D. MIC_RET e OUT_RET servono soltanto per il pannello audio HD. Non è necessario collegarli per il pannello audio AC'97.
E. Per attivare il microfono anteriore, andare alla scheda "FrontMic" nel pannello di controllo Realtek e regolare il "Volume di registrazione".

Connettori ventola pompa dell'acqua telaio

(vedere pag. 1, n. 31)

Questa scheda madre è dotata di quattro connettori ventilola a 4 pin per il raffreddamento ad acqua del telao. Se si decide di collegare una ventilata telaio con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

(CHA_FAN2/WP a 4 pin)
(vedere pag. 1, n. 25)
(CHA_FAN3/WPa 4 pin)
(vedere pag. 1, n. 26)
(CHA_FAN4/WP a 4 pin)
(vedere pag. 1, n. 20)

Connettore ventola CPU (CPU_FAN1 a 4 pin) (vedere pag. 1, n. 3)

Questa scheda madre è dotata di un connettore per la ventola della CPU (Ventola silenziosa) a 4 pin. Se si decide di collegare una ventola della CPU a 3 pin, collegarla al pin 1-3.

Connettore ventola pompa dell'acqua CPU (CPU_FAN2/WP a 4 pin) (vedere pag.1,n.4)

Questa scheda madre è dotata di un connettore per la ventola della CPU con raffreddamento ad acqua a 4 pin. Se si decide di collegare una ventola della CPU con raffreddamento ad acqua a 3 pin, collegarla al pin 1-3.

Connettore di alimentazione ATX (ATXPWR1 a 24 pin) (vedere pag. 1, n. 9)

Questa scheda madre è dotata di un connettore di alimentazione ATX a 24 pin. Perutilizzare un'alimentazione ATX a 20 pin, collegarla lungo il pin 1 e il pin 13.

Connettore di alimentazione ATX da 12 V (ATX12V1 a 8 pin) (vedere pag. 1, n. 1)	8 5 4 1	Questa scheda madre è dotata di un connettore di alimentazione ATX da 12 V a 8 pin. Per utilizzare un'alimentazione ATX a 4 pin, collegarla lungo il pin 1 e il pin 5. *Attenzione: Assicurarsi che il cavo di alimentazione collegato sia per la CPU e non la scheda grafica. Non insertire il cavo di alimentazione PCIe in quello connettore.
Connettore di alimentazione ATX da 12 V (ATX12V2 a 4 pin) (vedere pag. 1, n. 2)		Collegare un alimentatore ATX a 12 V a quello connettore. *La spina di alimentazione può essere inserita in quello connettore con un solo orientamento.
Connettore SPI TPM (SPI_TPM_J1 a 13 pin) (vedere pag. 1, n. 22)	SPI_DQ3 +3.3V Dummy CLK SPL_MOSI RST# TPM_PIRO SPI_TPM_CS# GND RSMRST# SPL_MISO SPI_DQ2	Questo connettore supporta ilsystema SPI Trusted Platform Module (TPM), che may archiviare in modo sicuro chiavi, certificati digitali, password e dati. Unsystema TPM permetteanche di potenziare la sicurezza della rete, di proteggregate identità digitali e di garantire l'integrità della piattaforma.
Collettore LED RGB (RGB_LED1 a 4 pin) (vedere pag. 1, n. 7)	1 B R G 12V	Questi due collettori RGB vengono utilizzati per collegare la prolunga LED RGB, che consente agli utenti di scegliere tra vari effetti di illuminazione a LED. Attenzione: Non installare il cavo LED RGB in senso errato; in caso contrario, il cavo potrebbe danneggiarsi. *Fare riferimento a categoria 43 per ulteriori istruzioni su quosti due connettori.
(RGB_LED2 a 4 pin) (vedere pag. 1, n. 29)	1 12VG R B
Header LED indirizzabili (ADDR_LED1 a 3 pin) (vedere pag. 1, n. 8)	1 VOUT DO_ADDR GND	Questi due header LED indirizzabili vengono utilizzati per collegare la prolunga LED indirizzabile, che consenteagli utenti di scegliere tra variet effetti di illuminatione a LED. Attenzione: Non installare mai il cavo del LED indirizzabile secondo un orientamento errato, altrimento potrebbe danneggiarsi. * Fare riferimento a categoria 44 per ulteriori istruzioni su questa basetta.
(ADDR_LED2 a 3 pin) (vedere pag. 1, n. 28)	1 1 DO_ADDR VOUT

1.5 Tasto Cancella CMOS

La schedamadre ha un interruptore Clear CMOS, che consente di azzerare i valori CMOS.

(fare riferimento a pag. 3, n. 17)

Il tasto Cancella CMOS consenteagli utenti di cancellare rapidamente i valori CMOS.

Questa funzione è operativa solo quando si spegne il computer e si scollega l'alimentatore.
