Caractéristiques techniques	Format Micro ATX, socket AM4, chipset B550
Processeurs compatibles	AMD Ryzen 5000 Series, 4000 G-Series, 3000 Series
Slots RAM	4 x DDR4 DIMM, jusqu'à 128 Go, supporte jusqu'à 4600 MHz (OC)
Connectivité	2 x PCIe 4.0 x16, 1 x PCIe 3.0 x16, 3 x PCIe 3.0 x1
Stockage	6 x SATA3, 2 x M.2 (NVMe)
Ports USB	USB 3.2 Gen 2 Type-A, USB 3.2 Gen 1 Type-A, USB 2.0
Audio	Realtek ALC892, 7.1 canaux HD Audio
Utilisation	Idéale pour les configurations gaming et multitâches
Maintenance	Vérifier régulièrement les mises à jour du BIOS et des drivers
Sécurité	Support TPM 2.0 pour la sécurité des données
Informations générales	Garantie limitée, compatibilité avec les systèmes d'exploitation modernes

FOIRE AUX QUESTIONS - B550M Steel Legend ASROCK

Comment installer la carte mère ASROCK B550M Steel Legend ?

Pour installer la carte mère, commencez par placer la carte sur un support antistatique. Insérez le processeur et la RAM dans les emplacements appropriés, puis fixez la carte mère dans le boîtier à l'aide des vis fournies.

Quels processeurs sont compatibles avec la ASROCK B550M Steel Legend ?

La carte mère ASROCK B550M Steel Legend est compatible avec les processeurs AMD Ryzen de 3e génération et les processeurs Ryzen de 5e génération.

Comment mettre à jour le BIOS de la carte mère ?

Pour mettre à jour le BIOS, téléchargez la dernière version du BIOS depuis le site officiel d'ASROCK. Copiez le fichier sur une clé USB, redémarrez votre ordinateur et accédez au menu BIOS pour utiliser l'option 'Instant Flash'.

Pourquoi mon ordinateur ne démarre-t-il pas avec la ASROCK B550M Steel Legend ?

Assurez-vous que tous les composants sont correctement installés et que les câbles d'alimentation sont bien branchés. Vérifiez également que la RAM et le processeur sont compatibles et correctement installés.

Comment résoudre des problèmes de surchauffe avec cette carte mère ?

Vérifiez que le système de refroidissement est correctement installé et que les ventilateurs fonctionnent. Assurez-vous également que l'alimentation est adéquate et que le boîtier est bien ventilé.

Quels sont les ports d'extension disponibles sur la ASROCK B550M Steel Legend ?

Cette carte mère dispose de plusieurs ports d'extension, y compris des emplacements PCIe x16 et x1 pour les cartes graphiques et autres cartes d'extension.

Comment configurer le RAID sur la ASROCK B550M Steel Legend ?

Pour configurer le RAID, accédez au BIOS et activez le mode RAID dans les paramètres de stockage. Ensuite, vous pourrez créer un volume RAID avec les disques durs connectés.

La ASROCK B550M Steel Legend prend-elle en charge le Wi-Fi ?

Non, la carte mère ASROCK B550M Steel Legend ne dispose pas de Wi-Fi intégré. Vous devrez utiliser une carte réseau Wi-Fi ou un adaptateur USB pour la connectivité sans fil.

Quel type de mémoire vive (RAM) puis-je utiliser avec cette carte mère ?

La carte mère prend en charge la RAM DDR4, avec une capacité maximale de 128 Go et des vitesses allant jusqu'à 4600 MHz (OC).

Comment vérifier si la carte mère fonctionne correctement ?

Pour vérifier le bon fonctionnement de la carte mère, écoutez les bips au démarrage, vérifiez les LED d'état et assurez-vous que tous les composants sont reconnus dans le BIOS.

MODE D'EMPLOI B550M Steel Legend ASROCK

Nous vous remercions d'avoir acheté cette carte mère ASRock B550M Steel Legend, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.

Les specifications de la carte mère et du logiciel BIOS pouvant être mises à jour, le contenu de ce document est soumis à modification sans préavis. En cas de modifications du present document, la version mise à jour sera disponible sur le site Internet ASRock sans notification préalable. Si vous avez besoin d'une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modele que vous utilisez. La liste la plus recente des cartes VGA et des proceseurs pris en charge est également disponible sur le site Internet de ASRock. Site Internet ASRock http://www.asrock.com.

1.1 Contenu de l'emballage

• Carte mère ASRock B550M Steel Legend (facteur de forme Micro ATX)
• Guide d'installation rapide ASRock B550M Steel Legend
• CD d'assistance ASRock B550M Steel Legend
• 2 x câbles de données Serial ATA (SATA) (Optionnel)
• 2 x vis pour sockets M.2 (Optionnel)

1.2 Specifications

Plateforme	• Facteur de forme Micro ATX • PCB cuivre 2 onces
Proesseur	• Prend en charge AMD AM4 RyzenTM / RyzenTM 3ème génération avec processeurs graphiques RadeonTM (proesses séries 3000 et 4000)* * Non compatible avec les processeurs AMD AthlonTM. • Digi Power design • Alimentation à 10 phases
Chipset	• AMD B550
Mémoire	• Technologie mémoire double canal DDR4 • 4 x fentes DIMM DDR4 • Les CPU AMD série Ryzen (Matisse) prennet en charge les mémoires sans tampon ECC et non ECC DDR4 4533+(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2667/2400/2133* • Les APU AMD série Ryzen (Renoir) prennet en charge les mémoires sans tampon ECC et non ECC DDR4 4733+(OC)/4666(OC)/4600(OC)/4533(OC)/4466(OC)/4400(OC)/4333(OC)/4266(OC)/4200(OC)/4133(OC)/4000(OC)/3866(OC)/3800(OC)/3733(OC)/3600(OC)/3466(OC)/3200/2933/2666/2400/2133* * Veuillez consulter la liste de prise en charge des mémoires sur le site Web d'ASRock pour de plus amples informations. (http://www.asrock.com/)
	* Veuillez consulter la page 22 pour connaître la prise en charge de la fréquence maximale de l'UDIMM DDR4. • Capacité max. de la mémoire système : 128 Go
	• Prend en charge les modules mémoire Extreme Memory Profile (XMP) • Contacts dorés 15μ sur fentes DIMM
Fente d'expansion	Proesseurs AMD série Ryzen (Matisse) • 2 x fentes PCI Express x 16 (PCIE1 : mode Gen4x16 ; PCIE3 : mode Gen3x4)* Proesseurs AMD série Ryzen (Renoir) • 2 x fentes PCI Express x 16 (PCIE1 : mode Gen3x16 ; PCIE3 : mode Gen3x4)* * Prend en charge les SSD NVMe comme disques de démarrage • 1 x fente PCI Express 3.0 x1

• Prend en charge AMD Quad CrossFireX™ et CrossFireX™
• Contact doré 15 dans fente VGA PCIe (PCIE1)
• 1 x socket M.2 (Touche E), prend en charge les modules WiFi/BT type 2230

Graphiques

• Carte graphique AMD Radeon™ série Vega intégrée dans APU série Ryzen*
• La prise en charge réelle peut varier selon le processeur
• DirectX 12, Pixel Shader 5.0

• Mémoire partagée par défaut 2 Go. Mémoire partagée maximum prise en charge 16 Go.

• La mémoire partagée maximum de 16 Go nécessite 32 Go de mémoire système installée.

• Double sortie graphique: Prend en charge les ports HDMI et DisplayPort 1.4 via contrôleurs d'affichage indépendants

• Prend en charge la technologie HDMI 2.1 avec résolution maximale de 4K× 2K (4096x2160) @ 60Hz
• Prend en charge DisplayPort 1.4 avec résolution maximale jusqu'à 5K (5120x2880) à 120Hz
• Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec port HDMI 2.1 (un écran compatible HDMI est requis)
• Prend en charge HDR (Plage dynamique étendue) avec HDMI 2.1
• Prend en charge HDCP 2.3 via ports HDMI 2.1 et DisplayPort 1.4
• Prend en charge la lecture 4K Ultra HD (UHD) avec les ports HDMI 2.1 et DisplayPort 1.4
• Prend en charge Microsoft PlayReady*

Audio

Audio 7.1 CH HD avec protection du contenu (codec audio Realtek ALC1200)
- Compatible audio Blu-ray Premium
- Prend en charge la protection contre les surtensions
- Blindage isolant PCB
- Couches de PCB individuelles pour canal audio D/G
- Connecteurs jack audio or
Audio Nahimic

Réseau

2,5 Gigabit LAN 10/100/1000/2500 Mo/s
- Dragon RTL8125BG
- Prend en charge le logiciel Dragon 2,5G LAN

• Contrôle de la bande passante à réglage automatique intelligent
• Interface visuelle conviviale
• Statistiques d'utilisation du réseau visuel
• Paramétrage par défaut optimisé pour les modes Jeu, Navigateur et Diffusion

• Contrôle des priorités personalisé par l'utilisateur

• Prend en charge la fonction Wake-On-LAN

• Prend en charge la protection contre la foudre/les décharges electrostatiques
• Prend en charge la fonction d'économie d'énergie Ethernet 802.3az
• Prend en charge PXE

Connectique du panneau arrête

• 2 x Ports d'antenna (sur panneau de protection E/S)
• 1 x port souris/clavier PS/2
• 1 x port HDMI
• 1xDisplayPort1.4
• 1x port sortie optique SPDIF
• 1 x port USB 3.2 Gen2 type A (10 Go/s) (Protection contre les décharges electrostatiques)
• 1 x port USB 3.2 Gen2 type C (10 Go/s) (Protection contre les décharges electrolystatiques)
• 4 x ports USB 3.2 Gen1 (ASMedia ASM1074 hub) (Protection contre les décharges électrostatiques)
• 2 x ports USB 2.0 (Protection contre les décharges electrostatiques)
• 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED VITESSE)
• 1 x bouton Clear CMOS
• Connecteurs jack audio HD : Haut-parleur arrière / central / basses / entree ligne / haut-parleur avant / microphone (Connecteurs jack audio)

Stockage

• 6 x connecteurs SATA3 6,0 Go/s, prise en charge de RAID (RAID 0, RAID 1 et RAID 10), NCQ, AHCI et branchement à chaud*

• Lignes partagées M2_2, et SATA3_5_6. Si l'un des deux est utilisé, l'autre sera désactivié.

• 1 x socket Hyper M.2 (M2_1), prend en charge les modules M.2 PCI Express type 2280 touche M jusqu'à Gen4 x4 (64 Go/s) (avec Matisse) ou Gen3 x4 (32 Go/s) (avec Renoir)**

• 1 x socket M.2 (M2_2), prend en charge les modules M.2 SATA3 6,0 Go/s type 2280 et M.2 PCI Express touche M jusqu'à Gen3 x2 (16 Go/s)**

^** Prend en charge les SSD NVMe comme disques de démarrage

** Prend en charge le kit ASRock U.2

Connecteur

• 1 x embase SPI TPM
  1 x prise LED d'alimentation et haut-parleur
• 2xembaseLEDRVB
• Prend en charge les rubans LED jusqu'à 12 V/3 A, 36 W au total
• 2 x embases LED adressables
• Prend en charge les rubans LED jusqu'à 5 V/3 A, 15 W au total

• 1x connecteur pour ventilateur de CPU (4 broches)

• Le connecteur pour ventilateur de CPU prend en charge un ventilateur de CPU d'une puissance maximale de 1 A (12 W).

• 1 x connecteur pour ventilateur de processeur /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• 4 × connecteurs pour ventilateur de chassis /pompe à eau (4 broches) (contrôle de vitesse de ventilateur intelligent)

• Le ventilateur de chassin /pompe à eau prend en charge un ventilateur de refroidisseur d'eau d'une puissance maximale de 2 A (24 W).

• CPU_FAN2/WP, CHA_FAN1/WP, CHA_FAN2/WP, CHA_FAN3/ WP et CHA_FAN4/WP peuvent détector automatique si un ventilateur 3 broches ou 4 broches est utilisé.

• 1 x connecteur d'alimentation ATX 24 broches (connecteur d'alimentation haute densité)

• 1 x connecteur d'alimentation 12 V 8 broches (connecteur d'alimentation haute densité)
• 1 x connecteur d'alimentation 12 V 4 broches (connecteur d'alimentation haute densité)
• 1 x connecteur audio panneau frontal
• 2 x embases USB 2.0 (4 ports USB 2.0 pris en charge) (Protection contre les décharges électrostatiques)
• 2 x embase USB 3.2 Gen1 (4 ports USB 3.2 Gen1 pris en charge) (Protection contre les décharges électrostatiques)

Caracteristiques duBIOS

BIOS UEFI AMI avec prise en charge d'interface graphique
- Prend en charge la fonction « Plug and Play »
- Compatible ACPI 5.1 Wake Up Events
- Prend en charge la configuration Jumpfree
- Compatible SMBIOS 2.3
- Reglage de la tension CPU, CPU VDDCR_SOC, DRAM, VPPM, 1,05V_PROM_S5, 2,5V.prom, +1,8VSB, VDDP

Surveillance du matériel

• Détention de température : Ventilateurs de CPU, CPU /pompe à eau, chassis /pompe à eau
• Tachymètre de ventilateur : Ventilateurs de CPU, CPU /pompe à eau, chassis /pompe à eau
• Ventilateur silencieux (réglage automatique de la vitesse du ventilateur du chassis d'après la température du CPU):
• Ventilateurs de CPU, CPU /pompe à eau, chassis /pompe à eau
• Contrôle simultané des vitesses du ventilateur : Ventilateurs de CPU, CPU /pompe à eau, châssis /pompe à eau
  Surveillance de la tension d'alimentation: +12V, +5V, +3,3V , CPU Vcore, CPU VDDCR_SOC, DRAM, VPPM, 1,05V_PROM_S5, +1,8V, VDDP

Système d'exploitation

• Microsoft® Windows® 10 64 bits

Certifications

FCC,CE
ErP/EuP Ready (alimentation ErP/EuP ready requise)

• pour des informations détaillées de nos produits, veuillez visitor notre site : http://www.asrock.com

Il est important de signaler que l'overclocking presente certains risques, incluant des modifications du BIOS, l'application d'une technologie d'overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers. La stabilité de votre système peut être affectée par ces pratiques, voire provoquer des dommages aux composants et aux périhériques du système. L'overclocking se fait à vos risques et péris. Nous ne pourrons enaucun cas être tenus pour responsables des dommages évientuels provoqués par l'overclocking.

1.3 Configuration des cavaliers (jumper)

L'illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est « court-circuité ». Si le capuchon du cavalier n'est pas installé sur les broches, le cavalier est « ouvert »

Short

Open

Cavalier (jumper) à 2 broches

Court-circuit: Fonction Clear CMOS

Ouvert: Par défaut

Cavalier Clear CMOS

(CLRCMOS1)

(voir p.1, No. 27)

CLRCMOS1 yous permit d'effacer les données de la CMOS. Les données de la CMOS incluent les informations de configuration du système telles que mot de passe, date, heures et parametes de reglage du système. Pour effacer les parametes du système et rétablier les valeurs par défaut, veuilles étéindre votre ordinateur et débrancher son cordon d'alimentation ; utilisez ensuite un capuchon de cavalier pour court-circuiter les broches CLRCMOS1 pendant 3 secondes. N'oubliez pas desterolir le capuchon du cavalier une fois les données CMOS effacées. Si vous aze besoin d'effacer les données CMOS après une mise à jour du BIOS, vous nevez tout d'abord redémarrer le système, puis l'eteindre avant de proceder à l'effacement de la CMOS.

Le bouton Clear CMOS possede la meme fonction que le cavalier (jumper) Clear CMOS.

1.4 Embases et connecteurs de la carte mère

Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irremédiablement votre carte mère.

Embase du panneau système (PANNEAU1 à 9 broches) (voir p.1, No. 17)

Branchez le bouton de mise en marche, le bouton de réinitialisation et le témoin d'etat du système présents sur le chassis sur cette embase en respectant la configuration des broches illustrée ci-dessous. Repérez les broches positive et négative avant de brancher les cables.

PWRBTN (bouton d'alimentation):

pour brancher le bouton d'alimentation du panneau frontal du chassin. Vous pouvez configurer la façon dont votre système doit s'arreter à l'aide du bouton d'alimentation.

RESET (bouton de réinitialisation):

pour brancher le bouton de réinitialisation du panneau frontal du chassin. Appuyez sur le bouton de réinitialisation pour redémarrer l'ordinateur en cas de plantation ou de dysfonctionnement au démarrage.

PLED (LED d'alimentation du système):

pour brancher le témoin d'etat de l'alimentation du panneau frontal du chassis. Le LED est allumé lorsque le système fonctionne. Le LED clignote lorsque le système se trouve en mode Veille S1/S3. Le LED est étant lorsque le système se trouve en mode Veille S4 ou hors tension (S5).

HDLED (LED d'activité du disque dur):

pour brancher le témoin LED d'activité du disque dur du panneau frontal du chássis. Le LED est allumé lorsque le disque dur lit ou écrit des données.

La conception du panneau frontal peut varier en fonction du chassis. Un module de panneau frontal est principalement composé d'un bouton d'alimentation, d'un bouton de réinitialisation, d'un témoin LED d'alimentation, d'un témoin LED d'activité du disque dur, d'un haut-parleur etc. Lorsque vous reliez le module du panneau frontal de votre chassis sur cette embase, voirlez à parfaitement faire correspondre les fils et les broches.

Prise LED d'alimentation et haut-parleur (SPK_PLED1 à 7 broches) (voir p.1, No. 18)	SPEAKER DUMMY DUMMY+5V PLEDE+ PLEDE-	Veuillez brancher la LED d'alimentation du châssis et le haut-parleur du châssis sur ce connecteur.
Connecteurs Serial ATA3 (SATA3_1: voir p.1, No. 12) (SATA3_2: voir p.1, No. 11) (SATA3_3: voir p.1, No. 14) (SATA3_4: voir p.1, No. 13) (SATA3_5: voir p.1, No. 15) (SATA3_6: voir p.1, No. 16)	SATA3_1 SATA3_4 SATA3_3 SATA3_5 SATA3_6 SATA3_7 SATA3_8 SATA3_9 SATA3_10 SATA3_11 SATA3_12 SATA3_13 SATA3_14 SATA3_15 SATA3_16	Ces six connecteurs SATA3 sont compatibles avec les cables de données SATA pour les apparciels de stockage internes avec un taux de transfert maximal de 6,0 Go/s. * Lignes partagées M2_2, et SATA3_5_6. Si l'un des deux est utilisé, l'autre sera désactivement.
Embases USB 2.0 (USB_3_4 à 9 broches) (voir p.1, No. 23) (USB_5_6 à 9 broches) (voir p.1, No. 24)	USB_PWR P+ GND DUMMY P+ GND P- USB_PWR	Cette carte mère comprend deux connecteurs. Chaque embase USB 2.0 peut prendre en charge deux ports.

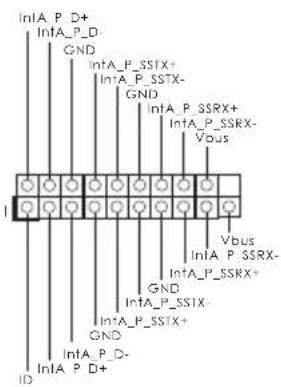

Embases USB 3.2 Gen1 (F_USB3_1_2 à 19 broches) (voir p.1, No. 10)

Cette carte mère comprend deux connecteurs. Chaque embase USB 3.2 Gen1 peut prendre en charge deux ports.

(F_USB3_3_4 à 19 broches)
(voir p.1, No. 19)

Embase audio du panneau frontal (HD AUDIO1 à 9 broches) (voir p.1, No.30)

Cette embase sert au branchement des appeareils audio au panneau audio frontal.

1. L'audio haute définition prend en charge la technologie Jack Sensing (detection de la fiche), mais le panneau grillage du chassis doit être compatible avec la HDA pour fonctionner correctement. Veuillez suivres les instructions figurant dans notre manuel et dans le manuel du chassis pour installer votre système.
2. Si vous utilisez un panneau audio AC'97, veuilles le brancher sur l'embase audio du panneau frontal en procedant comme suit:

A. branchez Mic_IN (MIC) sur MIC2_L
B. branchez Audio_R (RIN) sur OUT2_R et Audio_L (LIN) sur OUT2_L.
C. branchez la mise à terre (GND) sur mise à terre (GND).
D. MIC_RET et OUT_RET sont exclusivement réservés au panneau audio HD. Il est inutile de les brancher avec le panneau audio AC'97.
E. Pour activer le micro frontal, Sélectionné l'onglet « FrontMic » du panneau de contrôle Realtek et réglez le paramètre « Volume d'enregistrement »

Connecteurs du ventilateur de pompé à eau du chassis (CHA_FAN1/WP à 4 broches) (voir p.1, No.31)

Cette carte mère est dotée de quatre connecteurs pour ventilateur de chassis à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour chassis à 3 broches, veuilles le brancher sur la Broche 1-3.

(CHA_FAN2/WP à 4 broches)
(voir p.1, No. 25)
(CHA_FAN3/WP à 4 broches)
(voir p.1, No. 26)
(CHA_FAN4/WP à 4 broches)
(voir p.1, No. 20)

Connecteur du ventilateur du processeur (CPU_FAN1 à 4 broches) (voir p.1, No.3)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur (Quiet Fan) à 4 broches. Si vous envisagez de connecter un ventilateur de processeur à 3 broches, veuillez le brancher sur la broche 1-3.

Connecteur pour ventilateur de pompe a eau du processeur (CPU_FAN2/WP à 4 broches) (voir p.1, No.4)

Cette carte mère est dotée d'un connecteur pour ventilateur de processeur à refroidissement par eau à 4 broches. Si vous envisagez de connecter un ventilateur de refroidisseur d'eau pour processeur à 3 broches, veuillez le brancher sur la Broche 1-3.

Connecteur d'alimentation
ATX
(ATXPWR1 à 24 broches)
(voir p.1, No.9)

Cette carte mère est dotée d'un connecteur d'alimentation ATX à 24 broches. Pour utiliser une alimentation ATX à 20 broches, veuillez effectuer les branchements sur la Broche 1 et la Broche 13.

Connecteur d'alimentation ATX 12V (ATX12V1 à 8 broches) (voir p.1, No.1)	8 4 5 1	Cette carte mère est dotée d'un connecteur d'alimentation ATX 12V à 8 broches. Pour utiliser une alimentation ATX à 4 broches, veuilles effectuer les branchements sur la Broche 1 et la Broche 5. * Avertissement: Veuillez vérifier que le cable d'alimentation connecté est pour l'unité centrale et non pour la carte graphique. Ne branche pas le cable d'alimentation PCIe sur ce connecteur.
Connecteur d'alimentation ATX 12V (ATX12V2 à 4 broches) (voir p.1, No.2)		Veuillez connecter une source d'alimentation ATX 12 V à ce connecteur. *La fiche d'alimentation électrique s'adapte à ce connecteur dans un seul sens.
Embase SPI TPM (SPI_TPM_J1 à 13 broches) (voir p.1, No.22)	SPI_DQ3 +3.3V Dummy CLK_SPI_MOSI RST# TPM_PIRQ GND RSMRST# SPI_MISO SPI_CS0 SPI_DQ2	Ce connecteur prend en charge un module SPI TPM (Trusted Platform Module - Module de plateforme sécurisée), qui permet de sauvégarder clés, certificates numériques, mots de passer et données en toute sécurité. Le système TPM permet également de renforcer la sécurité du réseau, de protégger les identités numériques et de préserver l'intégrité de la plateforme.
Embase LED RVB (RGB_LED1 à 4 broches) (voir p.1, No.7)	1	Ces deux embases RVB servent à connecter le cable d'extension LED RVB qui permet aux utilisateurs deCHOISIR parmi plusieurs effets lumineux LED. Attention: N'installez jamais le cable LED RVB dans le mauvais sens; dans le cas contraire, le cable peut être endommagé. *Veuillez consulter la page 43 pour des instructions supplémentaires sur ces deux embases.
(RGB_LED2 à 4 broches) (voir p.1, No.29)	1	12VG R B
Embases LED adressables (ADDR_LED1 à 3 broches) (voir p.1, No.8)	1	Ces deux embases adressables servent à connecter le cable d'extension LED adressable qui permet aux utilisateurs deCHOISIR parmi plusieurs effets lumineux LED. Attention: N'installez jamais le cable LED adressable dans le mauvais sens. Dans le cas contraire, le cable peut être endommagé. *Veuillez consulter la page 44 pour des instructions supplémentaires sur cette embase.
(ADDR_LED2 à 3 broches) (voir p.1, No.28)	1	12G GND VOUT

1.5 Bouton Clear CMOS

La carte mère dispose d'un bouton Effacer CMOS, permettant aux utilisateurs d'effacer les valeurs CMOS.

Bouton Effacer CMOS

(CLRCBTN1)

(voir p.3, No. 17)

Le bouton d'effacement Clear

CMOS permit aux utilisateurs

d'effacer les valeurs CMOS

rapidement.

Cette fonction est uniquement disponible lorsque l'ordinateur est eteint et son cordon d'alimentation debranché.

1 Introduzione

歌曾贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

01

1はしもに
